用户手册 PDK-TS04 PIONEER

八日比日王大斯卡莱比为夕下加
取外土场合 9
仕 横 10
寸法圖 10

取掇上的注意

注意 安全上的絃表示にて

- 支柱 S × 2 [短]支柱]

- 支柱 L × 2 [長]支柱]

- トハ一サ一 ×2

·ケーレルバイングー×2

念 一脱尔八牛不之的外如

1 毫不覺一瞬間，馬達聲響，馬達與地面相撞，馬達的軸力與地面相對應地傳遞到地面。
2壁、柱哪家的堅牢部に、丈夫な匕モたはくさりてしぃか和固定する

長さ 12 15mm

外形寸法 684 (幅) × 351 (高) × 390 (奥行) mm【支柱L使用时】

質量 14.0 kg

本次承蒙購買先鋒公司產品，表示衷心感謝。為了安全與正確使用，請在開始使用之前務必仔細閱讀此使用說明書。閱讀之後，請將此使用說明書妥善保管。

「安裝」注意事項

在您認爲自己安裝本機有困難的情況下，請與銷售商店商量。
再者，對於因爲安裝有誤、誤用、改造、天災等所致的事故損害，蔽公司將概不負責。

目錄

警告 60
對包裝箱內的部件進行確認 61
支架組裝方法 62
電漿顯示器的安裝方法 63
在將支架設置在機架上等的场合 64
電纜的處理方法 65
防止倾倒 66
從機架上取下電漿顯示器的方法 66
規格 67
尺寸圖 67

警告

本符號表示可能會引起人身傷害或財物損失的有害或非安全性行為。

警

告

!

本產品是做公司製造的電漿顯示器（PDP-504HD/PDP-5040HD/PDP-504HDE/PDP-504HDG/PDP-434HD/PDP-4340HD/PDP-434HDE/PDP-434HDG/PRO-1110HD/PRO-910HD）專用臺式支架。

不對應於其他機器的安裝。

詳細情況請與您的銷售商店商量。

請不要用於指定外的電獎顯示器的安裝，請不要對本裝置進行改造或用於其他用途。

若是出現安裝等不當情況就會發生傾倒等事故而非常危險。

設置場所

·請將設置場所選定爲能夠充分地承受支架和電漿顯示器重量的堅固之處。
·設置場所必須水平丶平面穩定，並且注意在設置時讓其承重均衡。
·請不要設置在室外和溫泉以及海邊附近。
·請不要設置在受到振動或衝擊的場所。

組裝和設置

·請遵守安裝順序，並將指定之處全部用螺釘緊固。若不遵守指定的安裝順序以及方法，在電漿顯示器安裝後，可能會造成破損或傾倒等意外事故。
·為了安全起見，電漿顯示器的安裝作業務必由2人以上共同進行。
·作業時請切斷電漿顯示器和外部設備的電源，從插座中拔出電源插頭。

本產品可以左右旋動10度。

請不要在本產品以及電欝顯示器的旋轉範圍內放置物品。此外，在通常使用時以及將本產品旋動之時，請不要將本產品移動到機架等設置之處的邊緣之外。否則可能造成破損或傾倒等意外事故（請參照第64頁）。

為了防止傾倒事故，請採取防止傾倒的切實措施。（請參照第66頁）

對包裝箱內的部件進行確認

請在組裝、設置之前確認包裝箱內的部件。

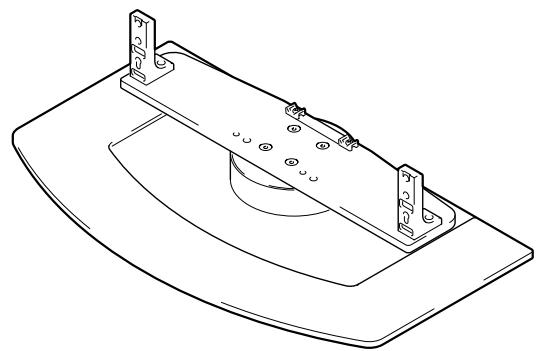

- 堯式支架本體×1只

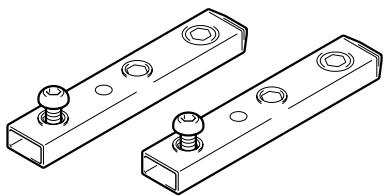

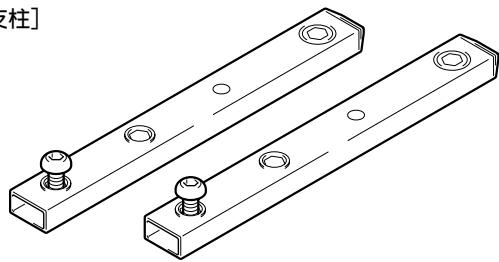

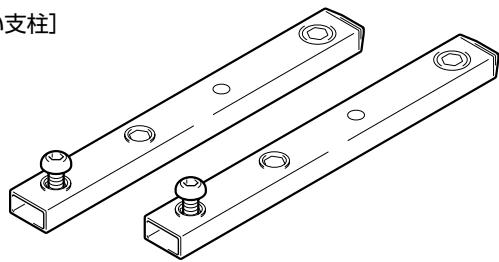

- 支柱 S × 2 根[短支柱]

- 支柱 L × 2 根 [長支柱]
- 垫塊 × 2 堓

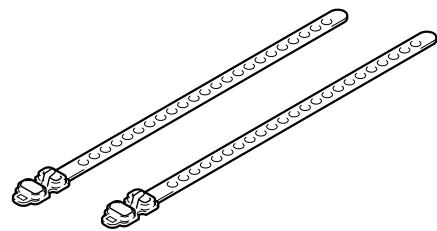

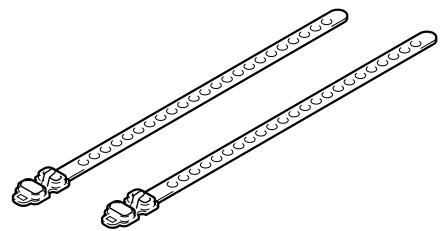

- 電纜扎頭×2只

- 安裝螺釘 ① （M8×20毫米：銀色）×2顆[支柱、臺式支架本體固定用]
- 安裝螺釘 ② （M8x30毫米：黑色） × 2 颗
·安裝螺釘 ③ （204 (M8x40毫米：黑色） × 2 颗

·使用說明書（正本） × 1

- 六角扳手 × 1 只（對角尺寸：5毫米）

支架組裝方法

注意

請務必在平坦的台面等上進行組裝。
- 請將螺釘對準螺孔垂直插入，並且在擋緊螺釘時不要用力過度。

組裝順序

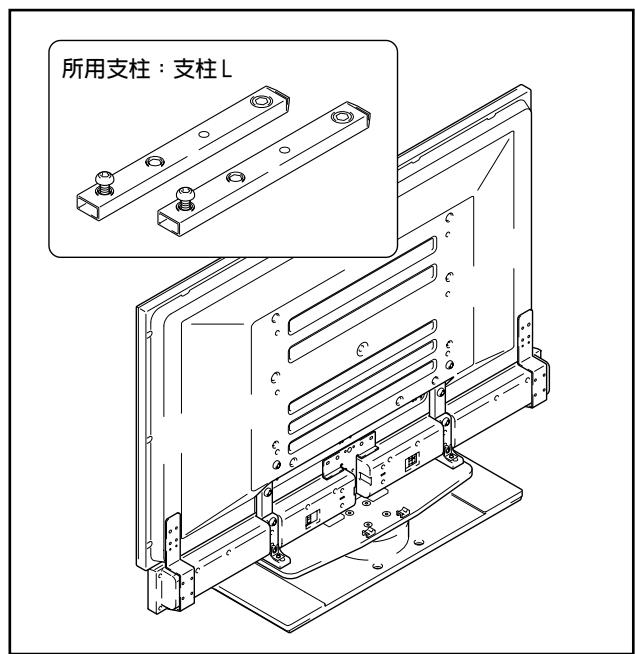

1 選定安装支柱

參照以下視圖選擇適合於您購買的電漿顯示器種類、揚聲器設定的支柱（使用2種支柱中的一種）。

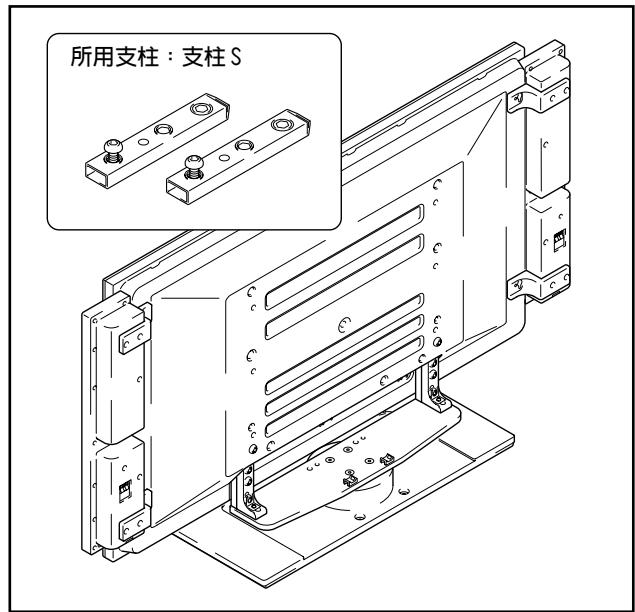

在將揚聲器安裝到顯示器本體兩端的場合【所用支柱：支柱S】

在將揚聲器安裝到顯示器本體下方的場合【所用支柱：支柱L】

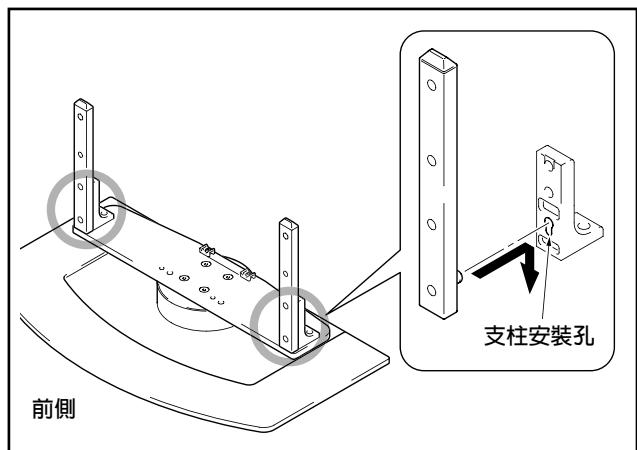

2 在支架上安装支柱

把事先安裝在支柱上的螺釘頭插入支架的支柱安裝孔中，並將其向下方滑動。

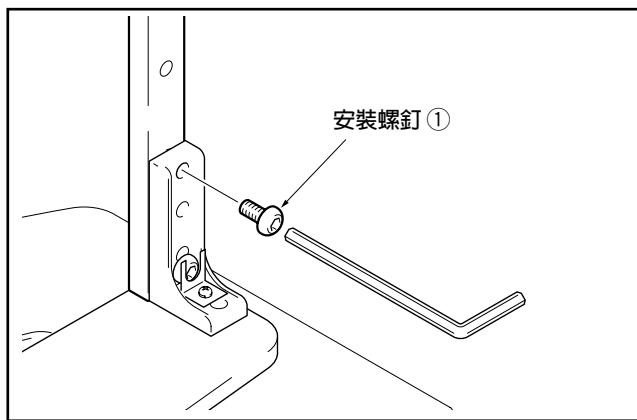

3 用安裝螺釘①固定支柱和支架（左右2處）

請用附屬的六角扳手從背側把螺釘垂直擋入到最上面的插孔中。

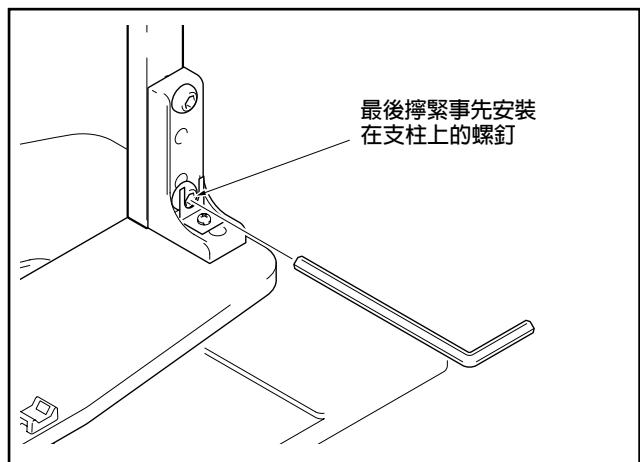

4最後擰緊事先安裝到支柱上的螺釘（左右2處）

請用附屬的六角扳手最後擰緊事先安裝在支柱上的螺釘。

5 請再度確認裝上的螺釘是否已經切實擋緊。

電漿顯示器的安裝方法

警告

電漿顯示器50型重量重達約40公斤，43型重達約30公斤，由於厚度很薄而不穩定，因此在安裝以及設置時請務必由2人以上共同作業。

注意

請務必安裝於平坦穩定之處。
請將螺釘對準螺孔垂直插入，並且在擇緊螺釘時不要用力過度。
- 請參照「支架安裝方法」的順序，確認符合於您所購買的電漿顯示器的種類和揚聲器設定的支柱已經切實固定。

安裝順序

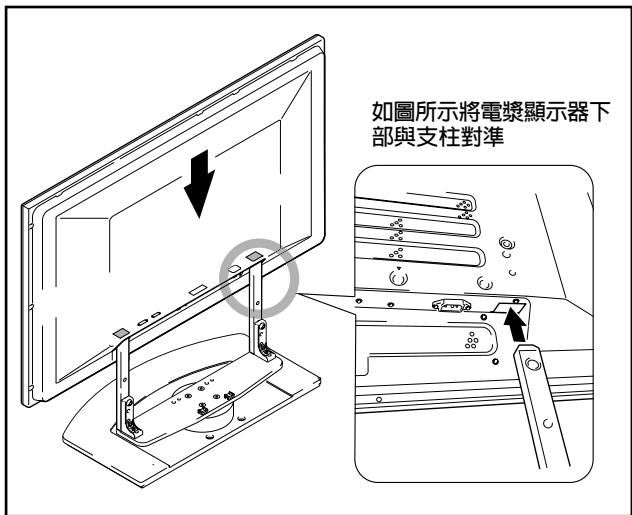

1 把電漿顯示器安裝到支架上

請把支架支柱與電漿顯示器下方中央的凹部對準，垂直地慢慢插入。請注意不要讓支架支柱碰到電漿顯示器的支架插口以外的部分。否則可能擦傷本體背面和端子而使之變形。

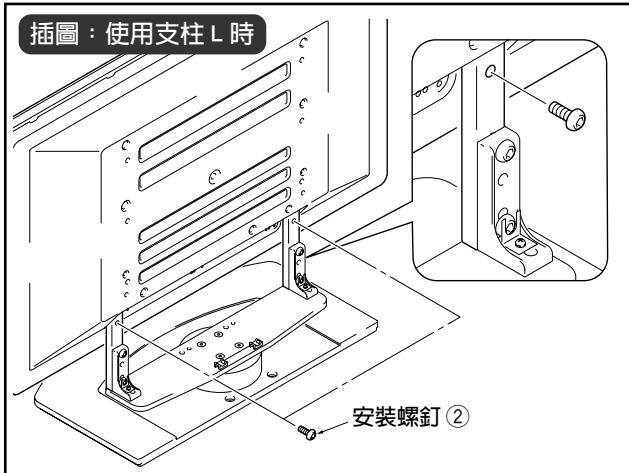

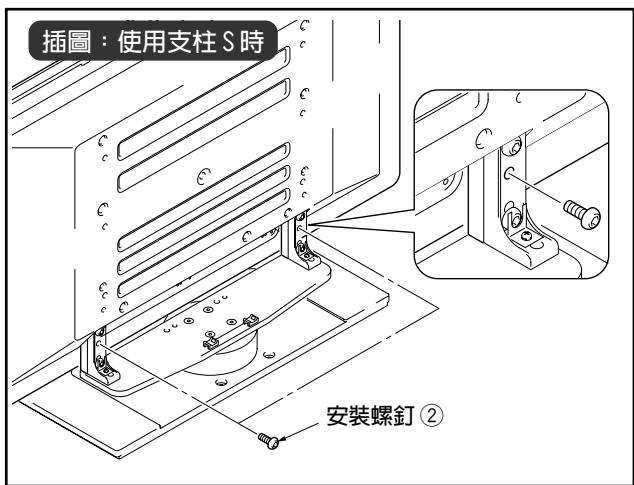

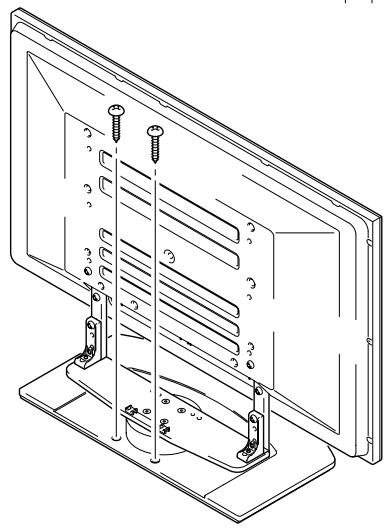

2 用安裝螺釘②固定電漿顯示器

請用附屬的六角扳手進行固定。

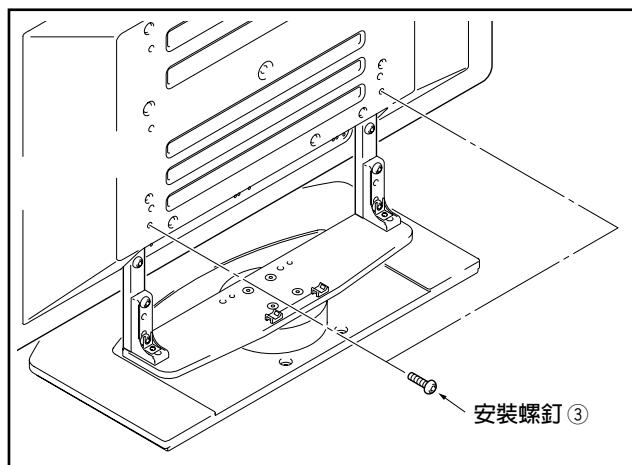

3 使用安裝螺釘 ③ 把揚聲器安裝到電漿顯示器下方上

請用附屬的六角扳手進行固定。

只將揚聲器安裝到電漿顯示器下方的场合

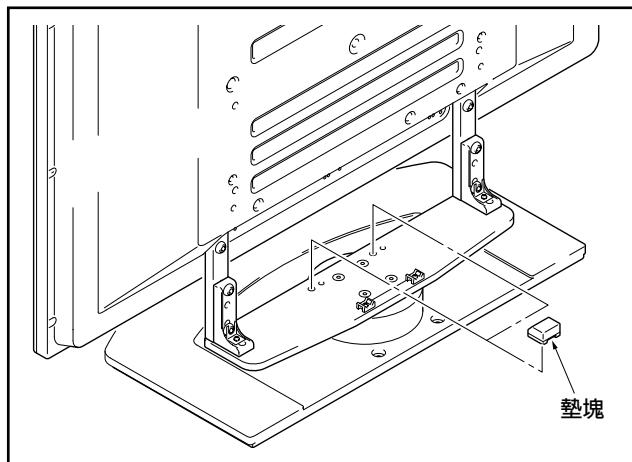

4 插入垫塊

把墊塊插入支架旋轉台上的插孔中。

5 安裝揚聲器

有關揚聲器的安裝順序，請參照電漿顯示器附屬的使用說明書。

在將底座設置在機架上等的場合

在移動安裝有電漿顯示器的本產品或將它設置到支架上的場合，請注意下述各點。

移動時的注意事項

在移動超過數米時候，首先卸下揚聲器，然後將電漿顯示器本體也從支架上卸下，之後分別進行移動。

設置機架等時的注意事項

在設置到機架等上時，請手持電漿顯示器的下部和其反面的把手。如果手持揚聲器部分就可能造成變形或破損。

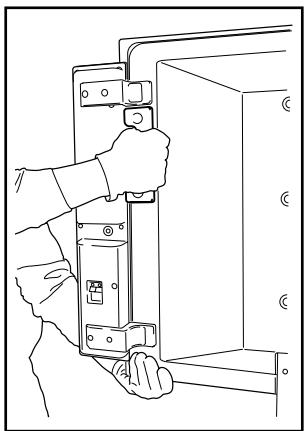

在把揚聲器設置到電漿顯示器兩端上的場合

請手持電漿顯示器的下部和其把手。

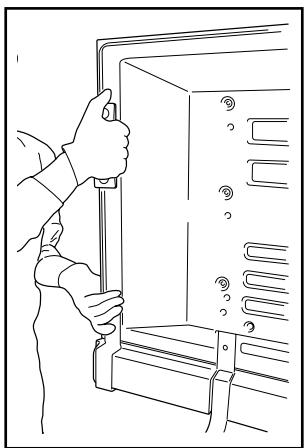

在把揚聲器設置到電漿顯示器下方的場合

請手持電漿顯示器的下部和其把手。

設置上的注意事項

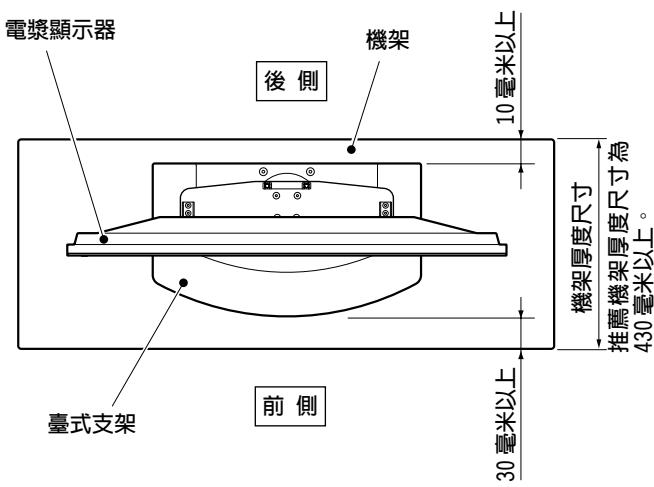

對臺式支架前側以及後側，在設置時請務必確保下圖的指示以上的空間。

但在使用不能確保上述空間的機架之场合，請盡可能將機架靠近牆壁，優先保證前側的空間。

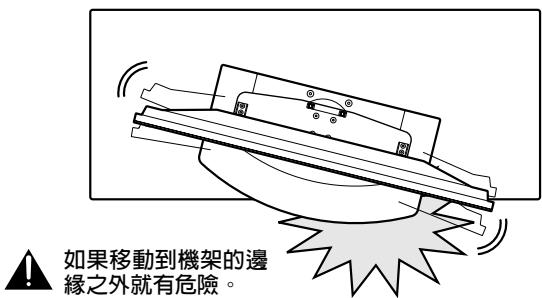

• 如果將機架移動到支架的外緣之外，就可能造成破損或傾倒的意外事故。
• 在旋動支架之時，請注意周圍的牆壁和物體，同時緩慢地進行旋動。

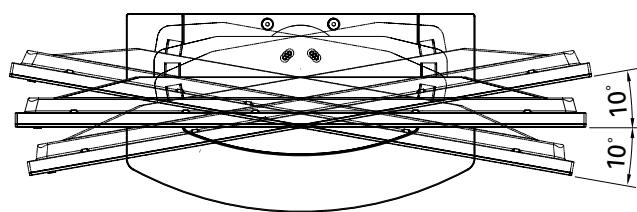

旋動角度

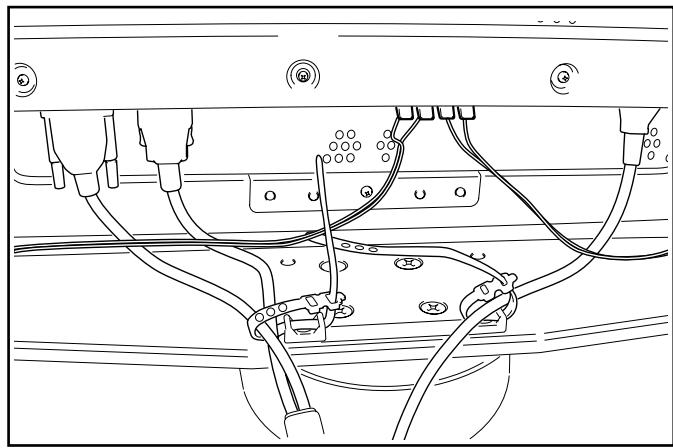

電纜的處理方法

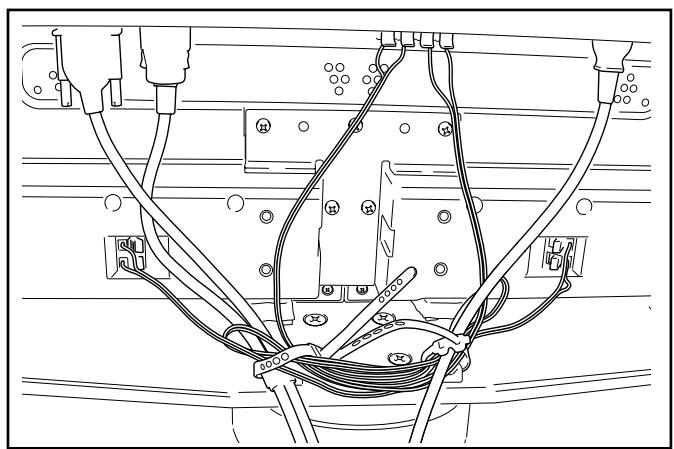

請使用附屬的電纜扎頭來歸納扎緊電纜類。

注意

請注意不要用力拉扯電纜的根部。

在把揚聲器設置到電漿顯示器兩端上的场合

在把揚聲器設置到電漿顯示器下方的場合

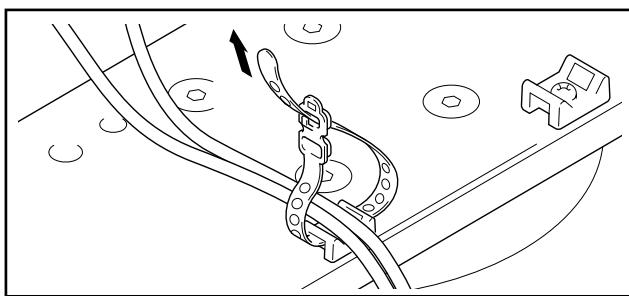

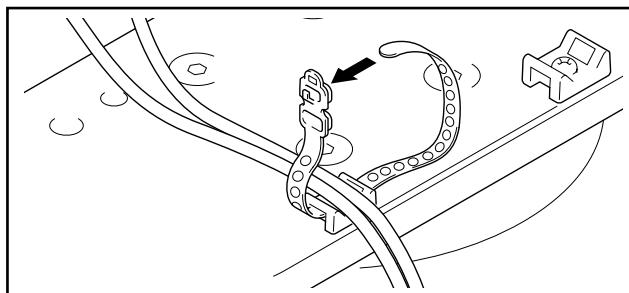

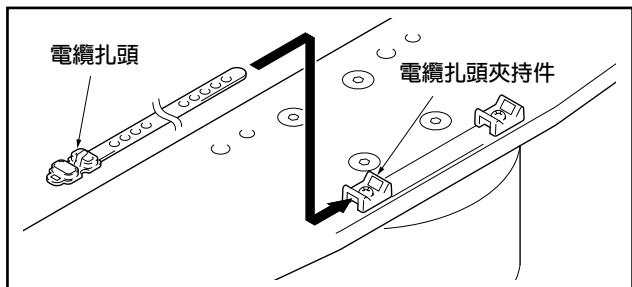

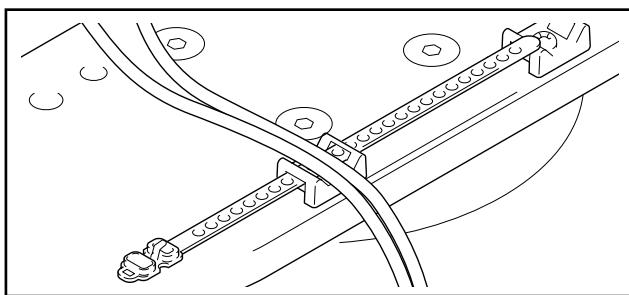

電纜扎頭的使用方法

1 把電纜扎頭穿過底座的旋轉台上的電纜扎頭夾持件之中。

2 把電纜類歸納到一塊兒，放到電纜扎頭上。

3 把電纜扎頭的端部穿過它的通孔

4拉緊電纜扎頭的端部，固定電纜

電纜扎頭的取下方法

只要把固定部從電纜扎頭的孔中取出，就可以將它釋鬆。

固定在地面上的方法

請使用市售的螺釘如圖所示予以固定。

注意

將顯示器固定在地面上時所用的螺釘請使用公稱直徑6、長度20毫米以上的螺釘。

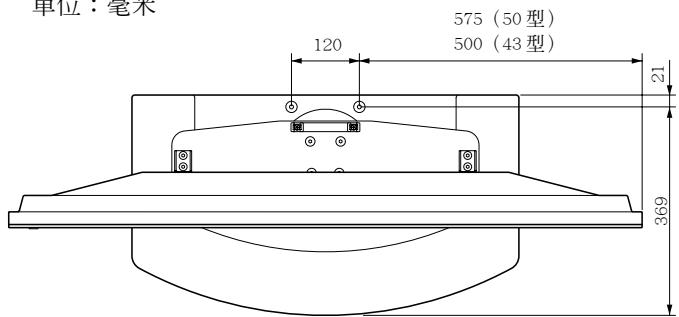

地板固定螺钉安装位置（下圖所示為未安裝揚聲器的狀態）

單位：毫米

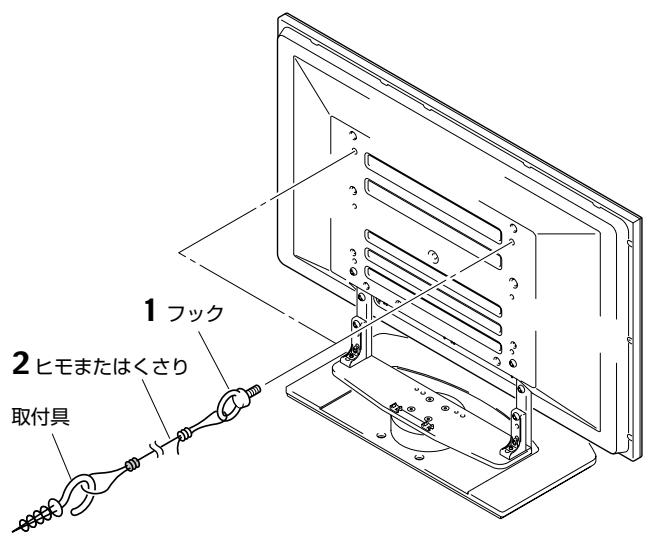

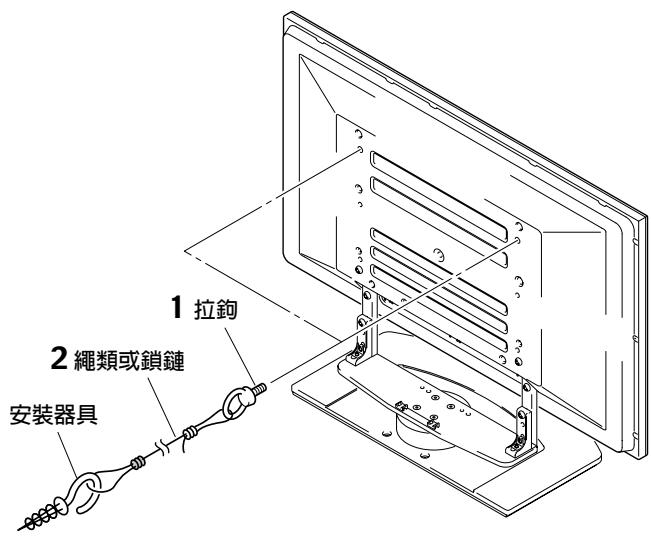

利用牆壁的方法（插圖所示為43型）

1 安裝防止電漿顯示器傾倒用的螺栓（拉鉤）
2 利用結實的繩類或鎖鏈將它牢牢地固定在柱子、牆壁等堅實之處。

請左右對稱地進行同樣的作業。
在設置繩類或鎮鍍時，請留出供支架旋動的長度餘地。

注意

拉鉤、繩類或鎖鏈、安裝器具請使用市售品。

推薦拉鉤：公稱直徑8

長度 12 15 毫米

從機架上取下電漿顯示器的方法

在從支架上取下電漿顯示器時候，為了防止事故，請務必遵守以下順序。

1 事先在平地板等上確保讓電漿顯示器放下的空間，墊上一張墊布以防擦傷或破損。
2 首先取下揚聲器。
3 請參照「電漿顯示器的安裝方法」（第63頁）的順序2、3，取下黑色螺釘（4顆）。

注意

此時，請不要取下銀色螺釘。否則有支柱滑出而傾倒的危險。

4 抓住電漿顯示器的下方和把手，將它緩緩地垂直舉起。
5 把畫面向下放在於順序1中準備好的墊布上面。

規格

外形尺寸 684（寬度） × 351 （高度） × 390 （厚度）毫米（使用支柱L時）

重量 14.0公斤

·上述規格以及外觀，因爲改良之故可能會無事先通告而發生變動。

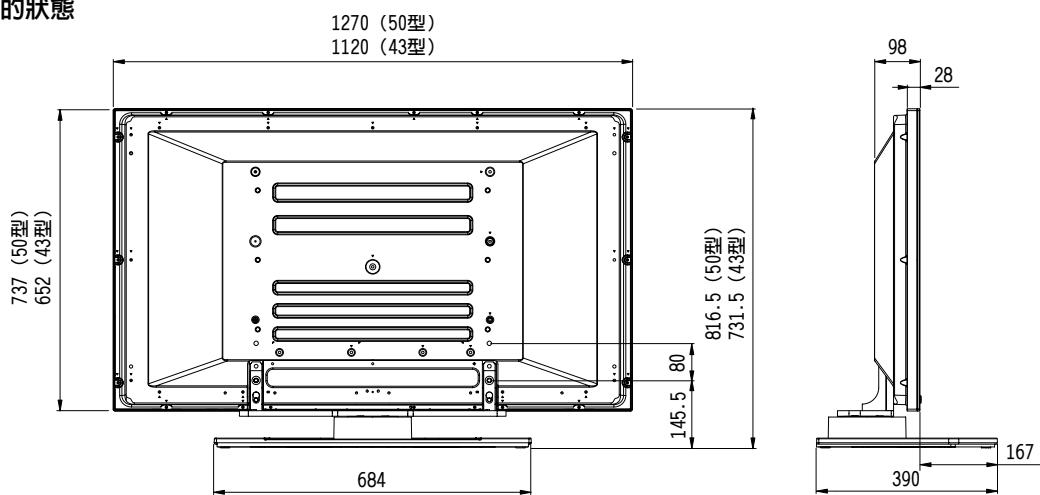

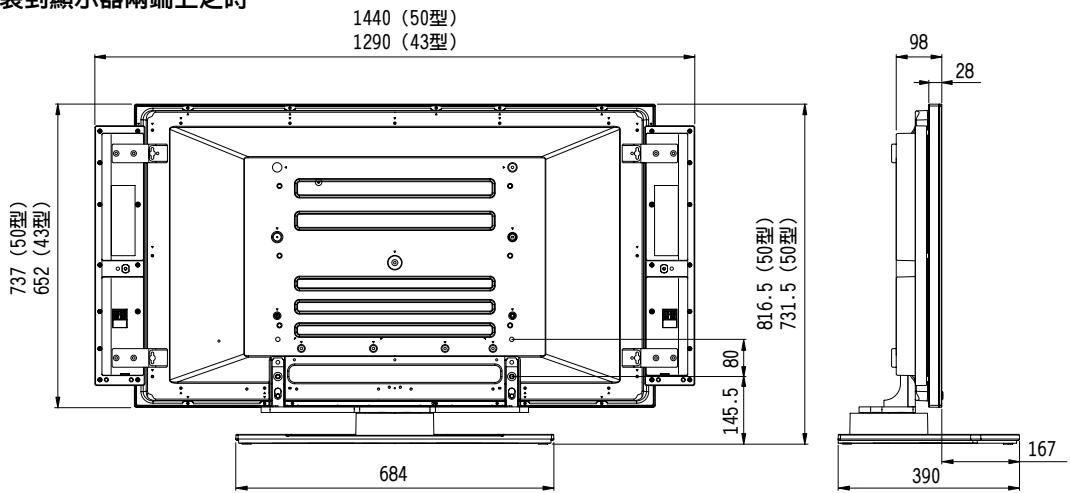

尺寸圖

單位：毫米

把揚聲器安裝到顯示器兩端上之時

·使用支柱L時的高度為912.5毫米（50型）/827.5毫米（43型）。

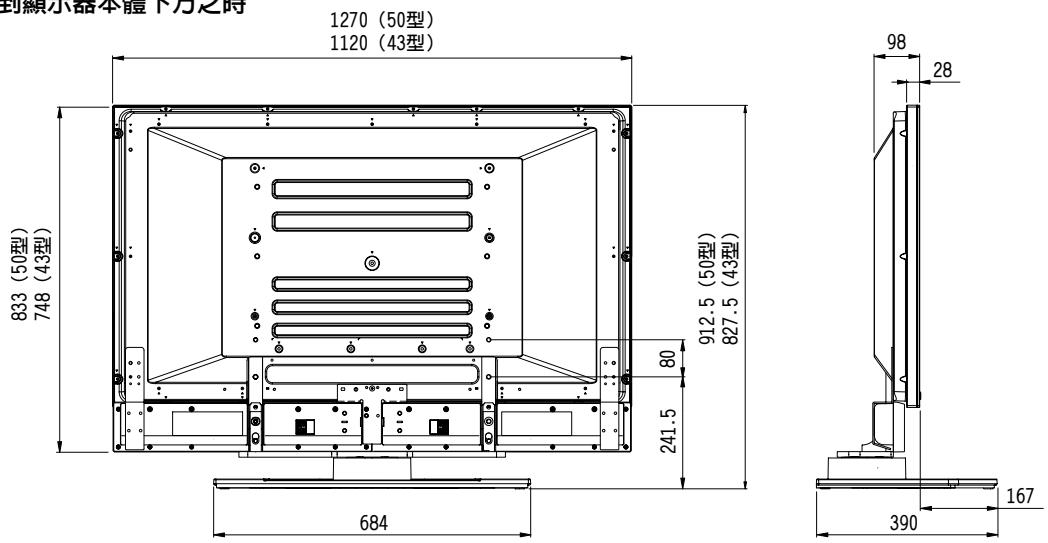

把揚聲器安裝到顯示器本體下方之時

未安装揚聲器的狀態

·使用支柱L時的高度為912.5毫米（50型）/827.5毫米（43型）。
