MANUALE UTENTE PDK-TS04 PIONEER

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per averere acquistato un prodotto Pioneer.

Vi preghiamo di leggere attendamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vosto modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento futuro.

Installazione

• Se incontrate qualsiasi dificoltà durante l'installazione, rivolgetevi al vostro rivenditore.
• Pioneer non è responsable per alcun danno causato da un'installazione impropria, o dall'uso improprio, nonché da modifiche o catastrofi naturali.

Indices

Precauzioni 36
Verifica dei Pezzi Contenuti nella Confezione 37
Montaggio del Supporto 38
Fissaggio del Display a Plasma 39
Installazione del Prodotto in una Struttura di
Sostegno, ecc. 40
Preparazione dei cavi 41
Prendere precauzioni contro la caduta
dell'apparecchio 42
Separare il Display a Plasma dal Supporto 42
Specifiche 43
Diagramma delle Dimensioni 43

ATTENZIONE

Questo significato si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Precauzioni

Questo prodotto è un supporto di ravolo progettato esclusivamente alla Pioneer per display a plasma (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD). Prendetenota che non è stato progettato per alcuna altre attrezzatura. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installate o modificare il prodotto in alcun altro modo diverso da quello individato. Non usate quello supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Cercate una posizione abbastanza forte per sostenere il peso del supporto e del display.
• Assicuratevi che la posizione dell'installazione sia su una superficie a livello, piatta e stabile, e prendete le precauzioni necessarie nelle installate per assicurarvi che il peso venga distribuito equamente.
• Non installatelo all'esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi.

Assemblaggio e installmente

• Assemblate il supporto conformmente alle istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.
  Esistono casi dove incidenti imprevisti, come la rotture dell'attrezzatura o la caduta possono verificarsi dopo l'infallazione del display a plasma, perché il supporto non era stato installato correttamente.
• Il display deve sempre essere installato da due o più personne per assicurarsi di installerlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quando staccate il cavo con la spina di corrente alla presa.

Questo prodotto ruota di 10^ a sinistra e a destra.

Non mettete alcun oggettolo all'interno del suo Campo di rotazione e del display a plasma. Installatelo in maniera che, durante l'uso normale o durante le rotazioni, non sporga alla struttura di sostegno o da altri tipo di alloggiamento. La mancata osservanza di queste istruzioni, potrebbe causare incidenti imprevisti come la rottura o la caduta dell'apparecchio (vedi a pagna 40).

Evitate incidenti prendendo precise precauzioni contro la caduta dell'apparecchio (vedi a pagna 42).

Verifica dei Pezzi Contenuti nella Confezione

Verificate che ci siano tutti i peszi accessori prima di procedere al montaggio e all'infallazione.

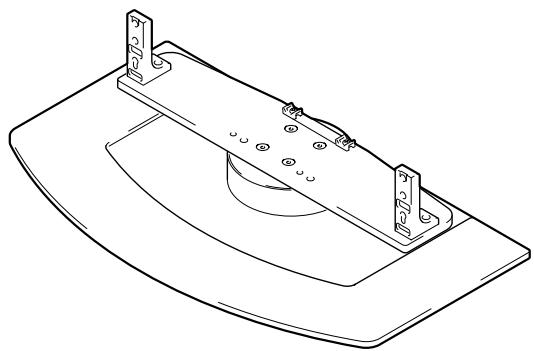

- Supporto di ravolo x 1

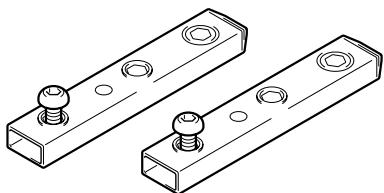

- Colonne di sostegno S x 2 [colonne corte]

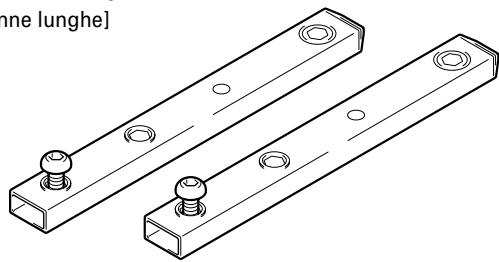

- Colonne di sostegno L x 2 [colonne lunghe]

- Distanziatori x 2

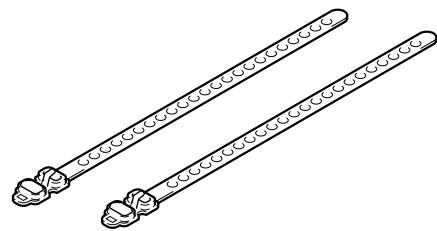

- Legatori per cavo x 2

Viti di installmente ① (M8 x 20mm, argento) × 2 [da usare per ancorare le colonne di sostegno e il supporto di tavolo]
Viti di installmente ② (M8 x 30 mm, nere) x 2
Viti di installmente ③ (M8 x 40mm, nere) x 2

- Brugola esagonale x 1 (dimensione diagonale 5mm )

- Istruzioni per l'uso (questo documento) x 1

Montaggio del Supporto

Nota

• Assemblatelo sempre su una superficie piano, ecc.
• Inserite le viti nei fori verticalmente e non serratele con una forza maggiore al necessario.

Procedura di montaggio

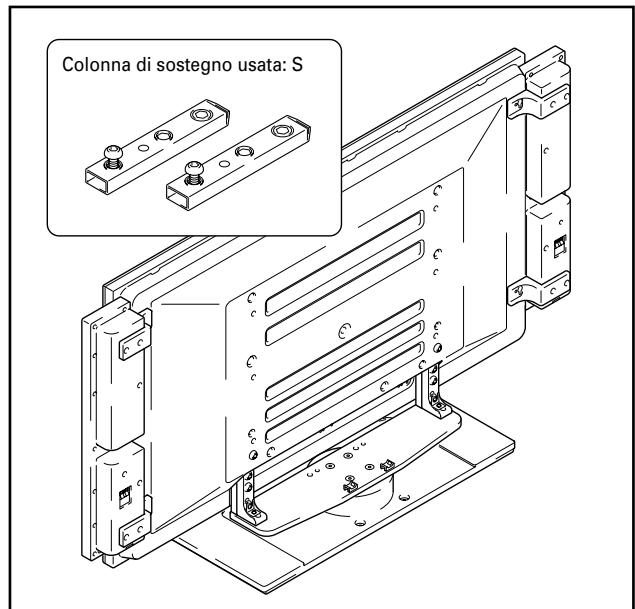

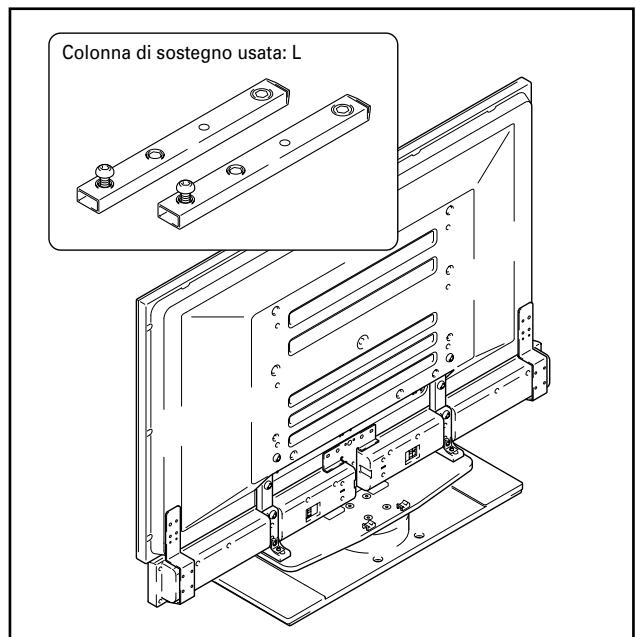

1 Scegliete le colonne di sostegno da fissare.

Scegliete le colonne di sostegno secondo il tipo di display a plasma che avete acquistato e al set di altoparlanti, con riferimento alle seguenti condizioni. Notate che è necessario utilizzato solo un tipo di colonne di sostegno disponibili.

Altoparlanti installati ai lati del display a plasma [colonna di sostegno da usare: S]

Altoparlanti installati nella parte inferiore del display a plasma [colonna di sostegno da usare: L]

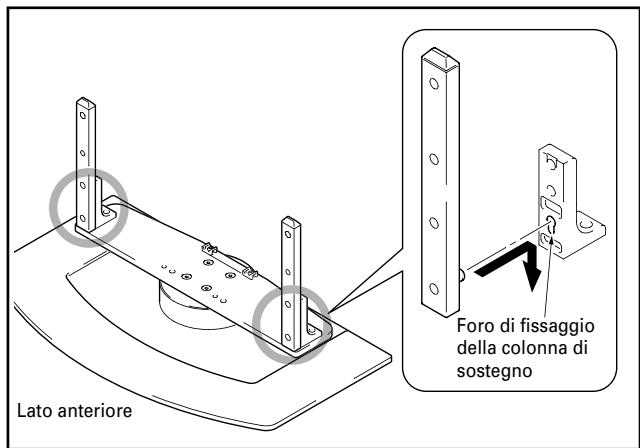

2 Fissare le colonne di sostegno al supporto.

Inserite la testa della vite nel foro della colonna di sostegno e in quello corrispondente del supporto, quando fate scorrere verso il basso.

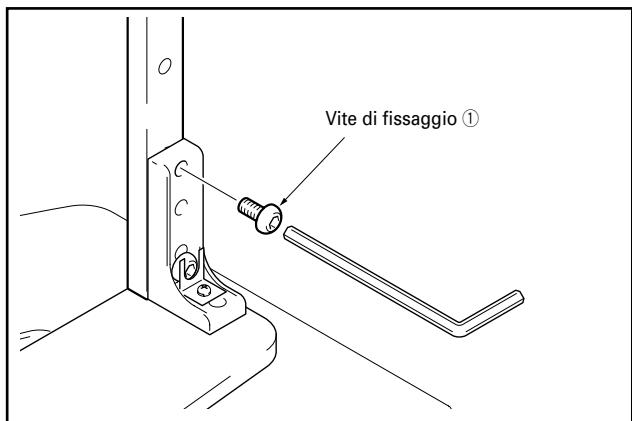

3 Fissate la colonna di sostegno al supporto con le viti di installmente ① a sinistra e a destra del supporto.

Utilizzate la brugola esionale per serrarla verticalmente nel primo foro in alto nella parte posteriore.

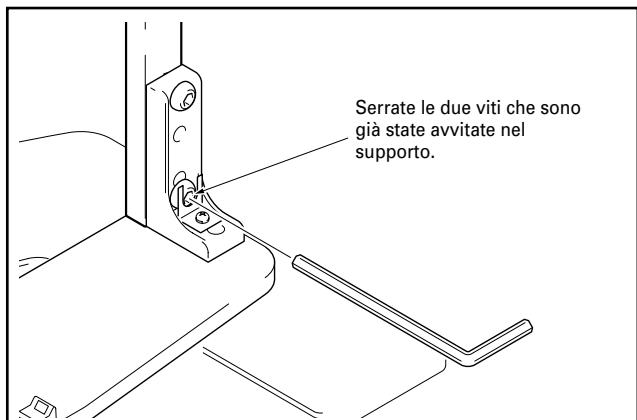

4 Avvitate con forza le due viti inserte ancora lente nel supporto a sinistra e a destra.

Utilizzate la brugola esagonale fornita, per serrare a fondo le viti di fissaggio, che sono state inserte lente a quella e a sinistra.

5 Assicuratevi che la vite fissata, sua ben serrata.

Fissaggio del Display a Plasma

Attenzione

Il peso di un display a plasma di 50 pollici è di circa 40 kg, quello di un modello da 43 pollici è di circa 30 kg, poiché non hanno profondità, sono instabili. Sono, quindi, necessarie almeno due persone per montarli e installerli.

Nota

• Assicuratevi che la superficie sulla quale installare il dispay sia perfettamente pianae stabile.
• Inserite verticalmente le viti nei fori e non serratele con una forza maggiore al necessario.
• Assicuratevi di utilizzato per l'installazione le colonne di sostegno adeguate al tipo di display a plasma che avete acquistato e al set di altoparlanti, seguito la procedura del capitolo Montaggio del Supporto.

Metodo di Fissaggio

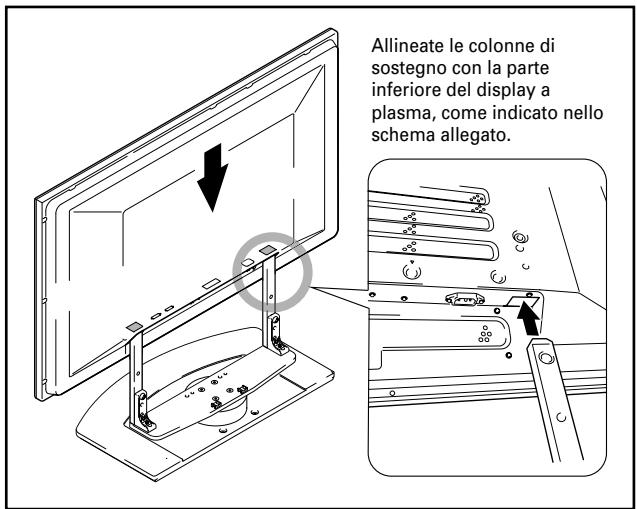

1 Montaggio del display a plasma sul supporto.

Incastrate le colonne di sostegno nelle scanalature poste al centro della superficie inferiore del display a plasma, quindi insertirele lentamente nelle stesse. Fateolta attenzione ad insertirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un altro modo più danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto.

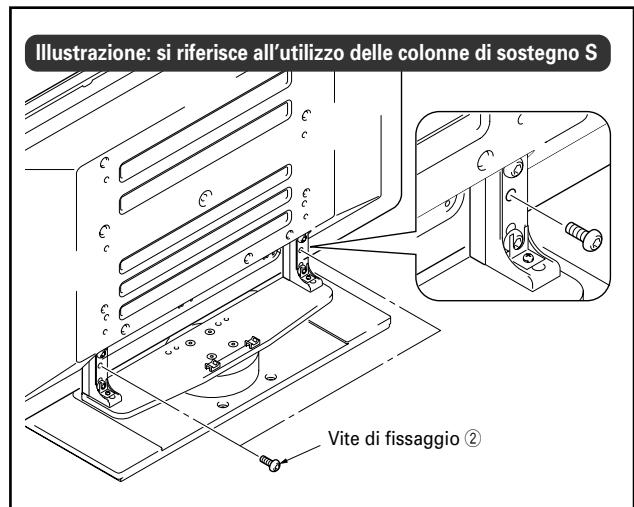

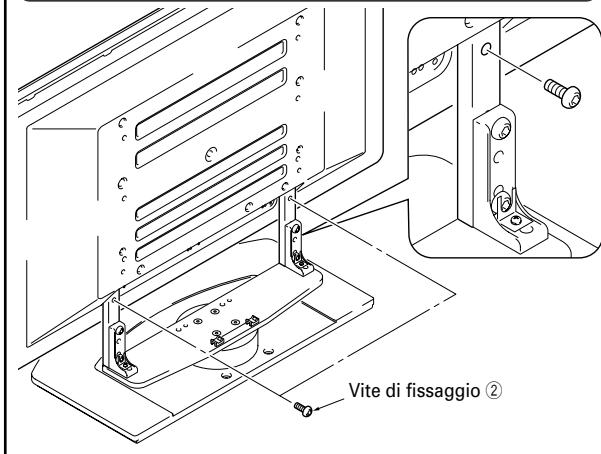

2 Fissaggio del display a plasma con le viti di fissaggio ②.

Serratele utilizes la brugola esagonale fornita.

Illustrazione: si riferisce all'utilizzo delle colonne di sostegno L

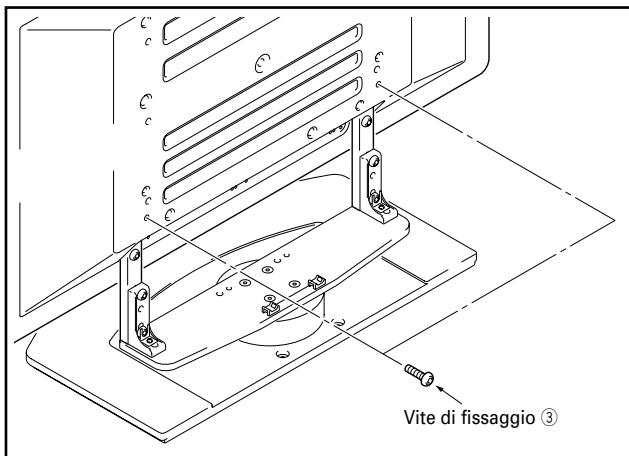

3 Fissaggio del display a plasma con le viti di fissaggio ③.

Serratele utilizes la drugola esagonale fornita.

Solo per il fissaggio degli altoparlanti alla parte inferiore del display a plasma

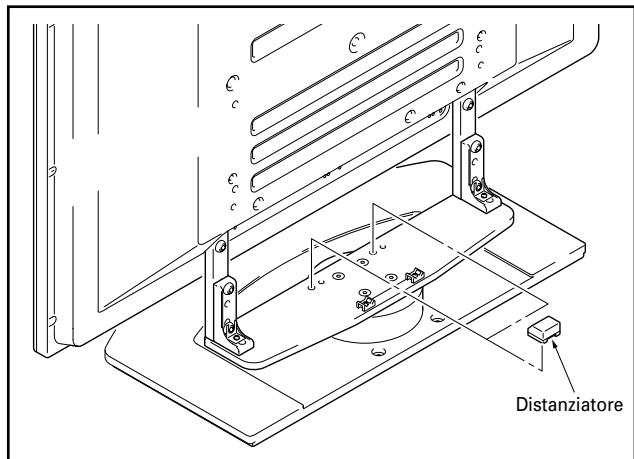

4 Inserite i distanziatori.

Inserite i distanziatori nei fori sulla piattaforma rotante del supporto.

5 Montaggio degli altoparlanti.

Vedi le istruzioni per l'uso degli altoparlanti alla voce metodo di installmente.

Installazione del Prodotto in una Struttura di Sostegno, ecc.

È necessario prendere queste precauzioni quando si sposta il prodotto e se lo si installa in una struttura di sostegno o altri tipo di alloggiamento.

Precazioni durante lo spostamento

Attenzione

Se dovete spostare il prodotto per più di quello metro, per prima casa rimuovete l'altoparlante, quando togliete il display a plasma dal supporto e spostate l'altoparlante, il display a plasma e il supporto separatamente.

Precauzioni nel caso di installatione in una struttura di sostegno o altri tipo di alloggiamento

Attenzione

Dovendo installare il supporto in una struttura di sostegno o altri tipo di alloggiamento, sostenetelo per i manici che si trovano nella parte posteriore ed inferiore. Afferrandolo per gli altoparlanti potrende danneggiarli o torcerli.

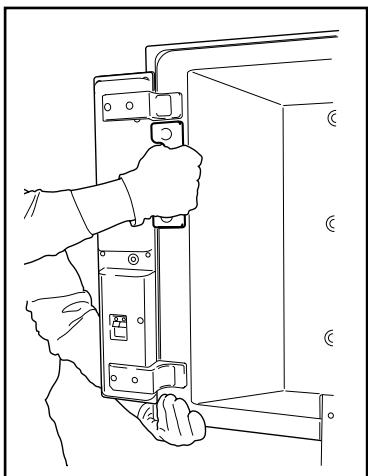

Installando gli altoparlanti ad entrambi i lati del display a plasma,

sostenetelo per i manici e alla parte inferiore.

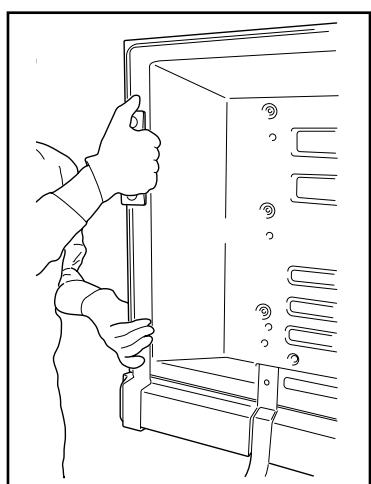

Installando gli altoparlanti nella parte inferiore del display a plasma,

sostenetelo per i manici e alla parte inferiore.

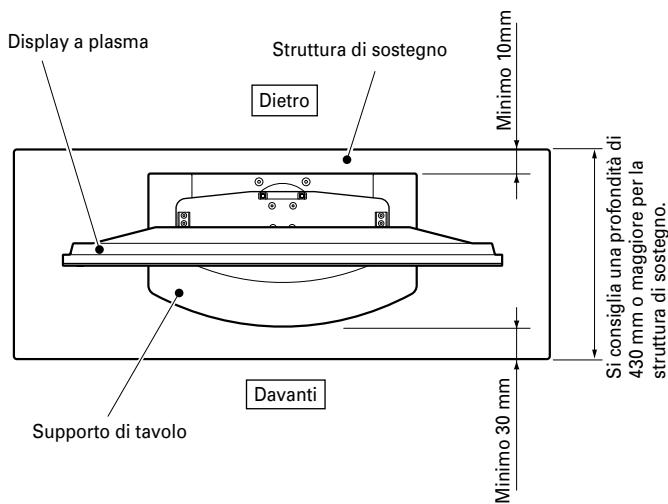

Precauzioni per l'installazione

Assicuratevi che la quantità di spazio libero nella parte anteriore e posteriori supporto di davolo sia sufficiente, come migliorato in questo schema.

Nel caso che la struttura di sostegno utilizzata non assicuri gli spazi consigliati sopra, collocate la più vicino possibile al muro in modo da assicurare almeno lo spazio anteriore.

Attenzione

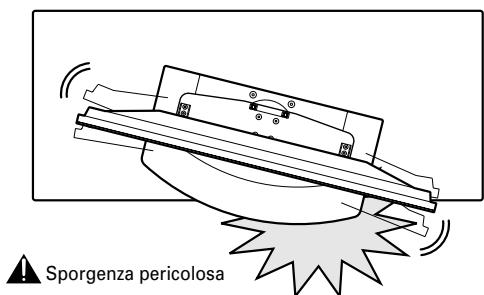

• Se il supporto sporge alla struttura di sostegno potrebbe causare incidenti imprevisti come la rottura o la caduta dell'apparecchio.
• Durante la rotazione, fate attenzione a non permettere al display di urtare il muro o gli oggetti circostanti.

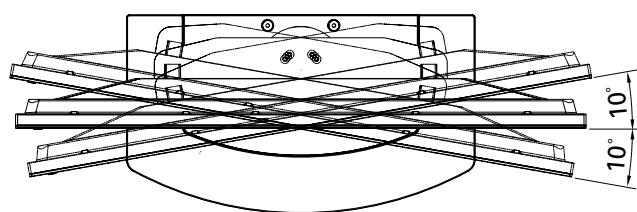

Angolo di rotazione

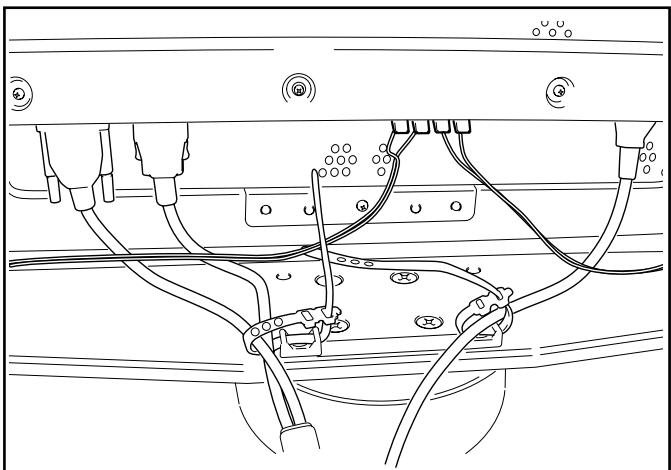

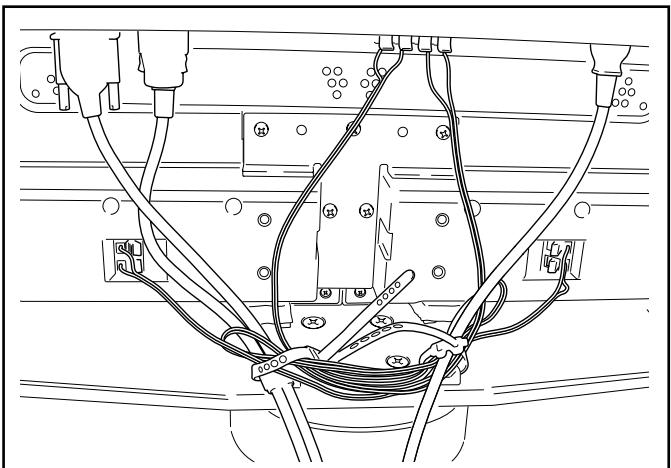

Preparazione dei cavi

Per legare i cavi,utilizzate i legatori forniti.

Nota

Prestate molta attenzione a non forzare le basi dei cavi.

Altoparlanti installati ai lati del display a plasma

Altoparlanti installati nella parte inferiore del display a plasma

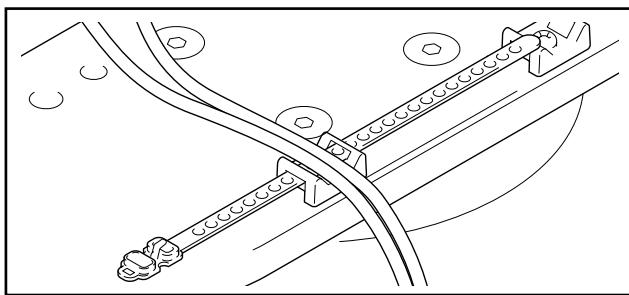

Uso dei legatori per cavo

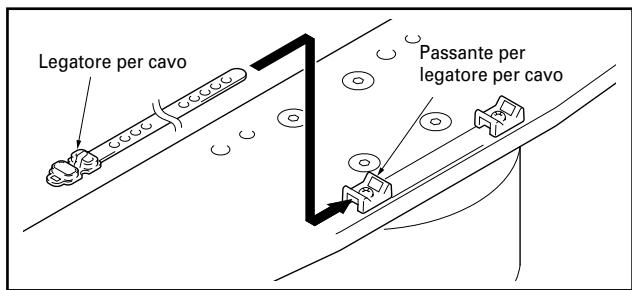

1 Inserite il legatore per cavo nel relativo passanteippo sulla piattaforma rotante del supporto.

2 Riunite i cavi e collocateli sul legatore.

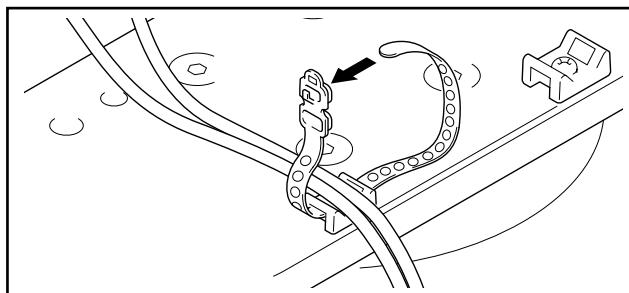

3 Inserite il legatore per cavo nell'apposto foro sull'estremità.

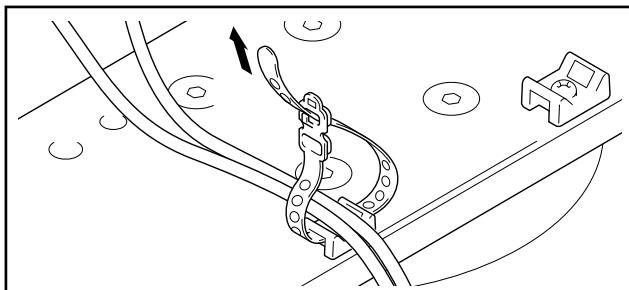

4 Tirate il legatore per serrare i cavi.

Togliere un legatore per cavo

Per sbloccarlo rimuovete la linguetta di serraggio dal foro del legatore per cavo.

Prendere precauzioni contro la caduta dell'apparecchio

Installando il supporto assicuratevi di aver preso opportune precauzioni contro la caduta dell'apparecchio.

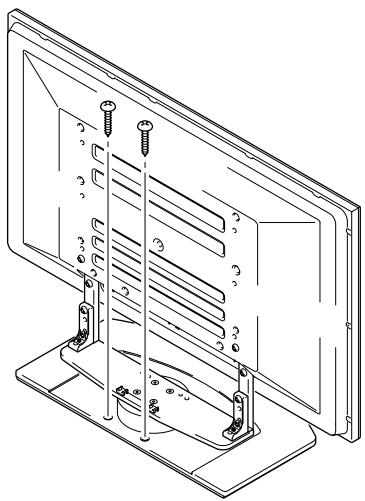

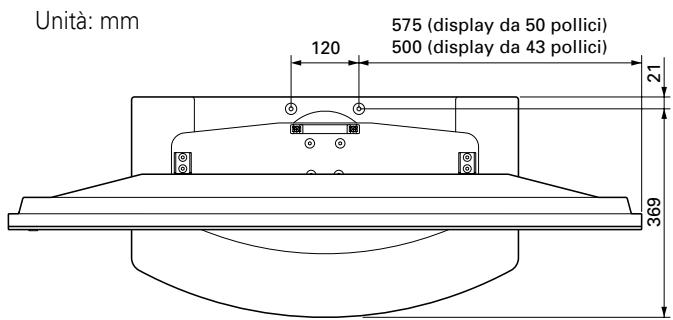

Fissare l'apparecchio sul pavimento

Fissate I'apparecchio come illustrato dello schema, utilizzando le viti reperibili sul mercato.

Nota

Per fissare l'apparecchio al pavimento usate viti con un diametro nominale di 6 mm e una lunghezza minima di 20 mm.

Angolo di rotazione: alla gli altoparlanti

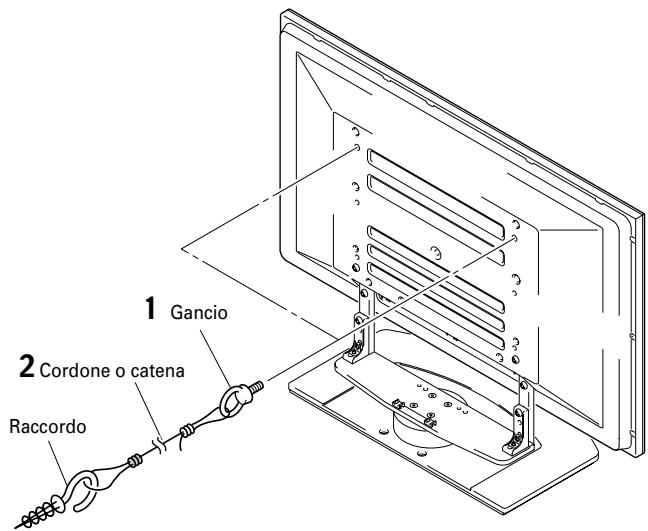

Fissare l'apparechio al muro

(la figura illustra il display da 43 pollici)

1 Fissare al display a plasma bulloni (ganci) anticaduta.
2 Usate ganci, cordoni o catene per fissare stabilmente l'apparecchio a una parete, un pilastro o a quale altri solido elemento.

• Eseguite quello lavoro quello stesso modo sul lato sinistro e su quello destro.
• La lunghezza dei cordoni o catene utilizzate deve essere sufficiente a permettere al supporto di ruotare liberamente.

Nota

Usate ganci, cordoni, catene o raccordi disponibili sul mercato.

Il gancio consigliato: diametro nominale 8mm, lunghezza 12-15 mm

Separare il Display a Plasma dal Supporto

Attenzione

Per rimuovere il display a plasma dal supporto, assicuratevi di seguire sempre la procedura descritta sotto per evitare incidenti.

1 Prima liberate uno spazio su un pavimento liscio, ecc, dove si possa appoggiare il display a plasma piatto, quindi coprite lo spazio vuoto con un foglio o altri material per proteggerlo da graffiti o altri danneggiamenti.
2 Rimuovete gli altoparlanti.

3 Con riferimento alle fasi 2 e 3 nel capitolo sul Fissaggio del Display a Plasma (Pag. 39), rimuovete le viti nere (4 viti).

Nota

Inquel momentonon rimuovete le viti argento.Se lo fate,la colonna di sostegnopotrebbe scivolare fuoriippo e cadere.

4 Tenendo il display a plasma per i manici e alla parte inferiore, sollevatelo verticalmente.
5 Appoggiate il display lentamente sul tessuto che avete preparato al punto 1.

Dimensioni esterne 684mm(L) x 351mm(A) x 390mm(P) (Se si usano le colonne di sostegno L)
Peso 14,0 kg

• Le specifiche copraesposte e la forma esterna possono essere modificate per migliorare il prodotto alla nessuna notizia precedente.

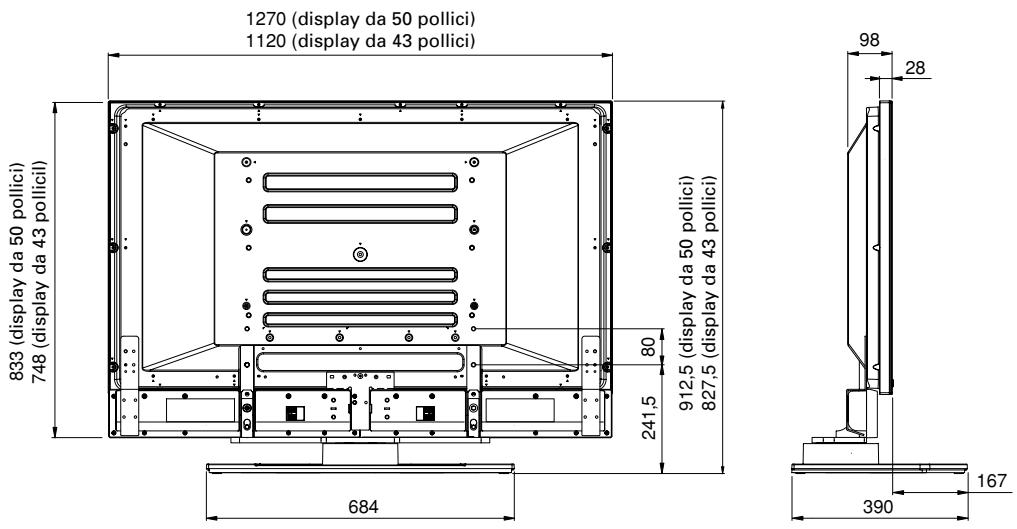

Diagramma delle Dimensioni

Unità: mm

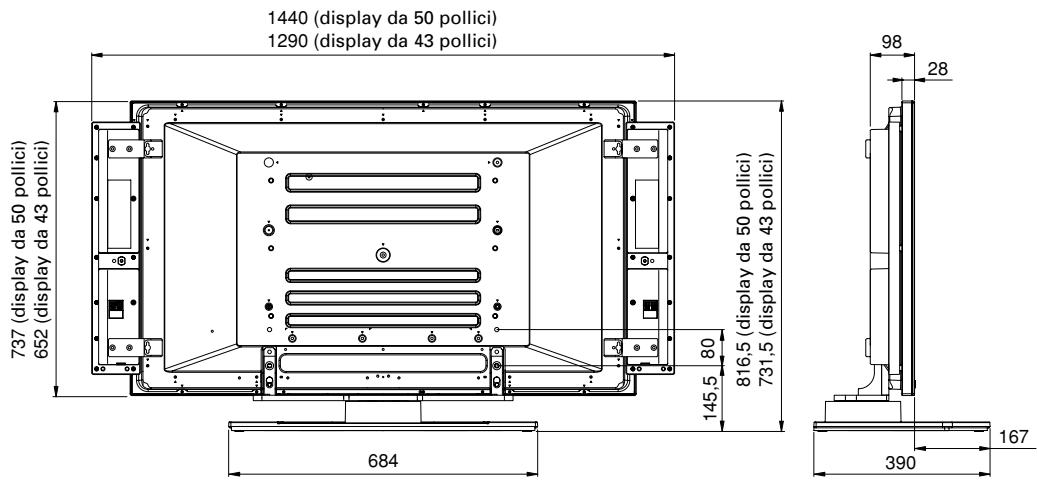

Altoparlanti istallati ai lati del display a plasma

- Se usate le colonne di sostegno L, l'altezza è 912,5 (modello di display da 50 pollici) / 827,5 (modello di display da 43 pollici)

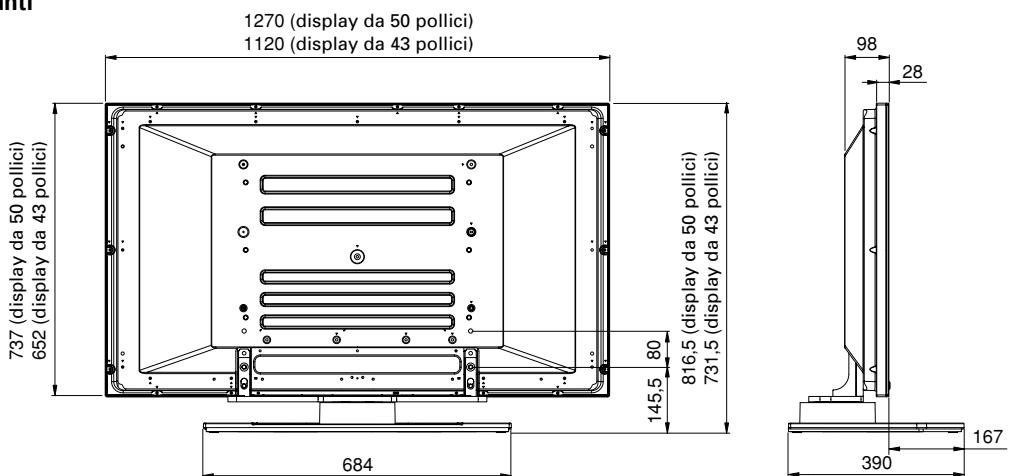

Altoparlanti istallati nella parte inferiore del display a plasma

Senza altoparlanti

Se usate le colonne di sostegno L, l'altezza è 912,5 (modello di display da 50 pollici) / 827,5 (modello di display da 43 pollici)
