MANUAL DE USUARIO PDK-TS04 PIONEER
Manual de instrucciones
操作說明書
Gracias por comprar un producto Pioneer.
Por favor, lea atentamente el Manual de instrucciones para saber como utilizar este modelos de una forma segura y correcta.
Le recomendamos que conserve el Manual de instructuciones para consultarlo en el futuro.
Instalación
- Si enquiryra dificultades para la instalacion, consulte a su distribuidor.
- Pioneer no es responsable de ningún daño que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.
Índice
Precauciones 52
Comprobación de las piezas incluidas 53
Montaje del soporte 54
Montaje de la pantalla de plasma 55
Instalacion del producto en un bastardor o similar 56
Preparación de los cables 57
Cómevitarqueelequipo secaiga 58
Desmontaje de la pantalla de plasma del soporte .... 58
Especificationes 59
Diagramade dimensiones 59
PRECAUCION
Este*simbolo indica un riesgo o practica insegura que puede tener como resultado danos personales o materiales.
Precauciones
Este producto es un soporte de mesa diseñado exclusivamente para pantallas de plasma (PDP-504HD / PDP-5040HD / PDP-504HDE / PDP-504HDG / PDP-434HD / PDP-4340HD / PDP-434HDE / PDP-434HDG / PRO-1110HD / PRO-910HD) de Pioneer.
Tenga en cuenta que no ha sido Diseñado para ser utilizado con ningún或其他 equipo. Si deseña más información, pángase en contacto con el establishimiento en el que compró su pantalla.
No instale ni modifique el producto de una formadistincta a laspecificada.
No utilise este soporte para una pantalla de plasma diferente de lasindicadas,y no lo modifique ni lo utilise paraothers fines.
Es muy peligioso realizar una instalación inadequada, ya que pueda tener como resultado la caía de la pantalla o accidentes de otro tipo.
Lugar de instalación
- Elija un lugar lo suficientemente resistente como para aguantar el peso del soporte y la pantalla.
- Asegürese de que el lugar de instalación sea una superficie plana, nivelada y estable, y tome las precauciones necessarias durante la instalación para que su peso está uniformamente distribuido.
- No lo instale en exteriros, en fuentes termales nioca de unaPlaya.
- No instale el soporte donde pueda sufir vibraciones o golpes.
Montaje instalación
- Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugaras indicados.
Ha habido casos de accidentes imprevistos, como la rotura o caía del equipo antes de la instalación de la pantalla, porque el soporte no se había instalado de acuerdo con las instrucciones. - Para garantizar una instalación segura de la pantalla, esnecessary que siempre lo hagan dos o más personas.
- Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma electrica.
Este producto gira 10^ a derecha e izquierda.
No coloque objetivos en la zona de rotación de este producto y de la pantalla de plasma. Instale este producto de tal forma que durante su uso normal o cuando se gire no sobresalga del bastidor o del lugar en el que lo haya montado. Si no lo hace asi, es possible que se produzan accidentes imprevistos, como la rotura o caía del equipo (vease la páginla 56).
Para evacitar accidentes causados por la caía del producto, tomet todas las medías necessarias para impedir que se caiga (véase la página 58).
Comprobación de las piezas incluidas
Antes de proceder al montaje e instalacion, asegúrese de tener todas las piezas incluidas.

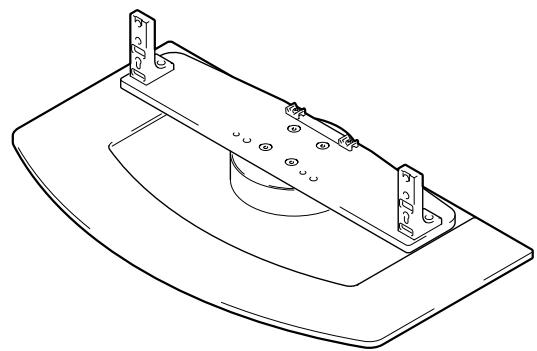

- Soporte de mesa x1

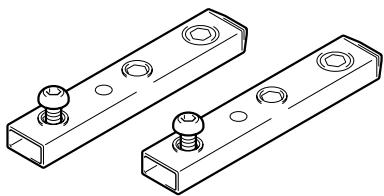

- Columns de soporte C x2 [columnsas cortas]

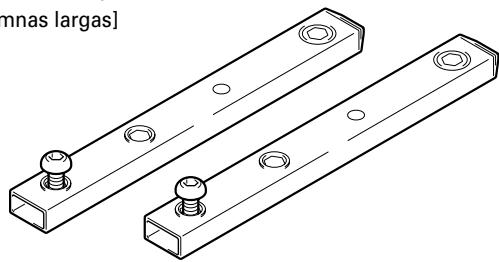

- Columnas de soporte L x2 [columns largas]
- Espaciadores x2

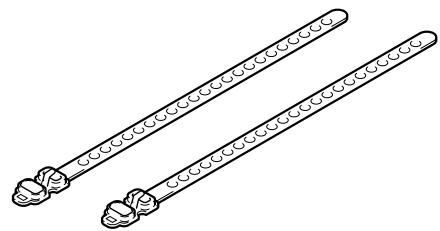

- Bridas para cables x2
- Tornillos de instalación ① (M8 x 20 mm: plateados) x2 [utilizados para anclar las columnas y el soporte de mesa]
- Tornillos de instalación ② (M8 x 30 mm: negros) x2
- Tornillos de instalación ③ (M8 x 40 mm: negros) x2
- Llave Allen x1 [tamaño diagonal: 5 mm)
- Manual de instrucciones (este documento) x 1
Nota
- Montelo永远不会 en una mesa plana o similar.
- Introduzca los tornillos verticalmente en los agujeros y no los apriete mas de lo besoinario.
Procedimiento de montaje

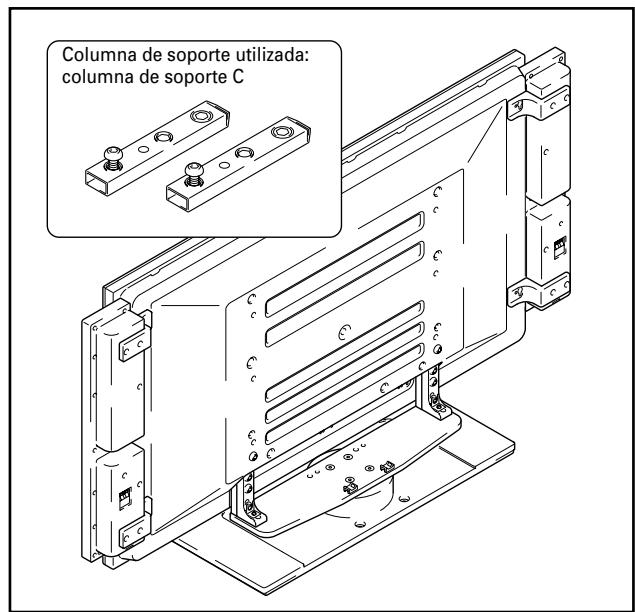

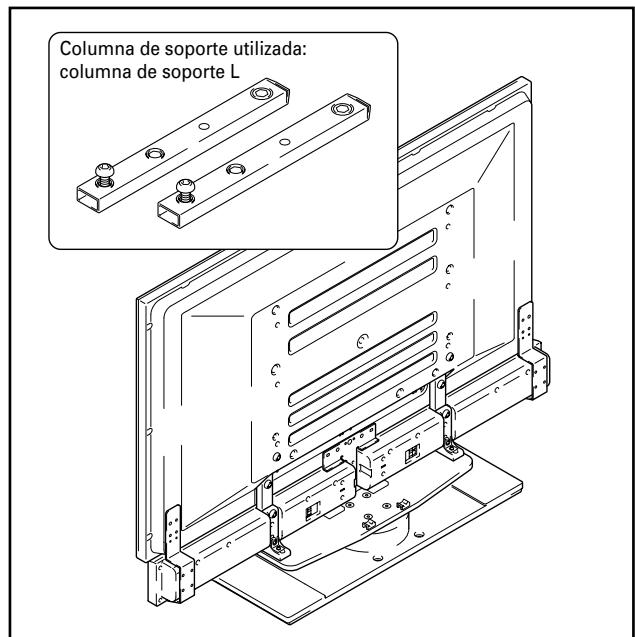

1 Seleccion las columnas de soporte que va a utiliser.
Selección las columnas de soporte de acuerdo con el tipo de pantalla de plasma que ha comprado y laubicación de los altavoces según lassiguientes instrucciones. Tenga en cuenta que sólodebeutilizaruno del dosdostipsodecolumnasde soporte disponible.
Si se van a instalar los altavoces areds lados de la pantalla de plasma
[Columna de soporte utilizada: columna de soporte C]
Si se van a instalar los altavoces bajo de la pantalla de plasma
[Columna de soporte realizada: columna de soporte L]

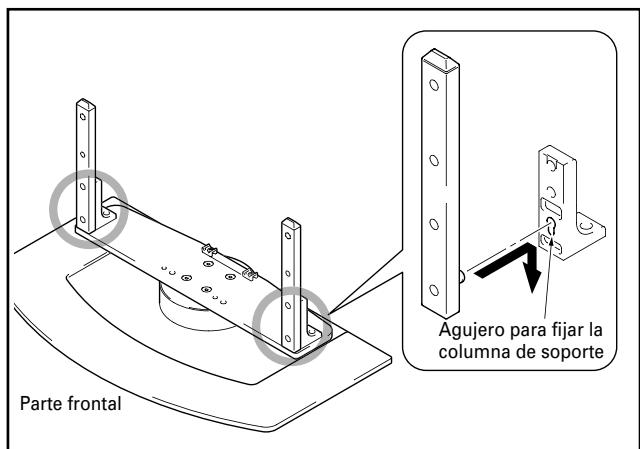

2 Monte las columnas en el soporte.
Introduzca lackeza del tornillo de la columna en el agujero para la columna del soporte y deslificio hacaba bajo.

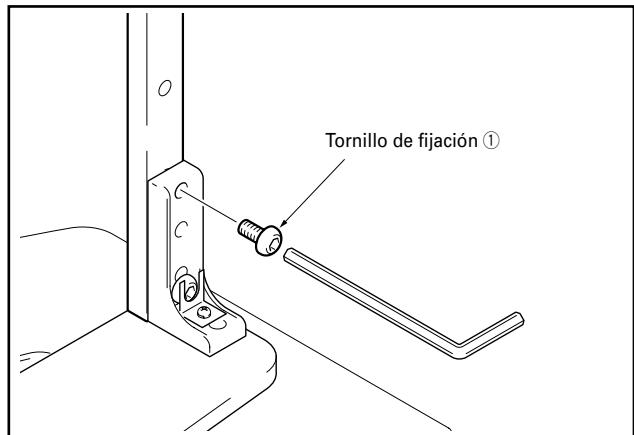

3 Fije la columna al soporte con los tornillos de lijación ① a derecha e izquierda del soporte.
Utilice la llave Allen que se incluye con el soporte para apretarlos verticalmente desde和睦s.

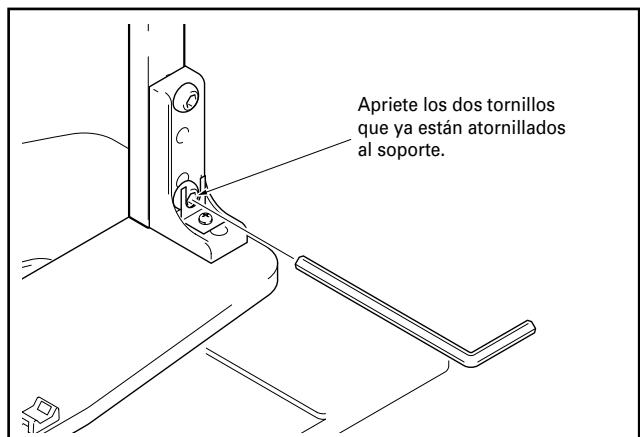

4 Apriete bien los dos tornillos que hay aaretha e izquierda del soporte y que no está apretados del todo.
Utilice la llave Allen para apltar bien los tornillos de fjacion que no está apretados del todo a derecha e izquierda del soporte.
5 Compruebe de nuevo que los tornillos estan bien apretados.
PRECAUCION
Una planta de plasma de 50 pulgadas pesa aproximadamente 40kg ,el modelo de 43 pulgadas,odos 30~kg ;al no tener fondo,son inestables.Por lo tanto,esecessaryqalemenosdospersonas intervengan en su montaje e instalacion.
Nota
- Asegürese de que la instalala en un lugar estable.
- Introduzca los tornillos verticalmente en los agujeros y no los apriete más de lo besoinario.
- Asegürese de instalar correctamente las columnas de soporte de acuerdo con el tipo de pantalla de plasma adequirida y laubicación de los altavoces según el procedimiento descripto en Montaje del soporte.
Método de fijación

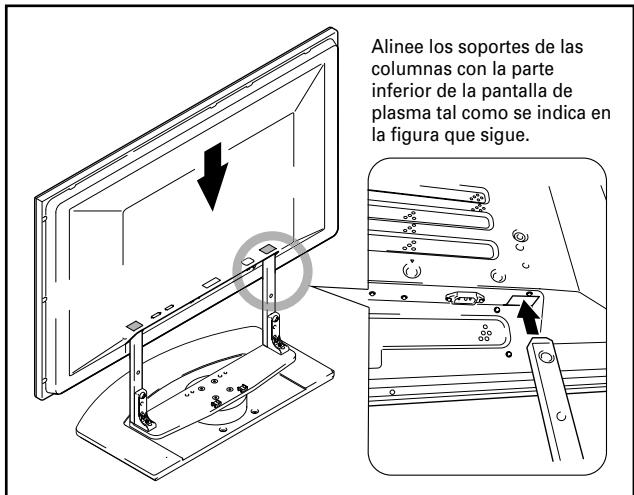

1 Montaje de la pantalla de plasma en el soporte.
Encaje las columnas del soporte en las ranuras que hay en el centro de la parte inferior de la pantalla de plasma e introduzcalas directamente en dichas ranuras. Tenga muchisimo cuidado para no insertar las columnas del soporte en ningún othero lugar de la pantalla de plasma que no Sean las ranuras de inserction del soporte. Tenga en cuenta que si ese occurcriera, se podrián producir daños en el panel de la pantalla de plasma o sus puertos, o deformaciones en el soporte.

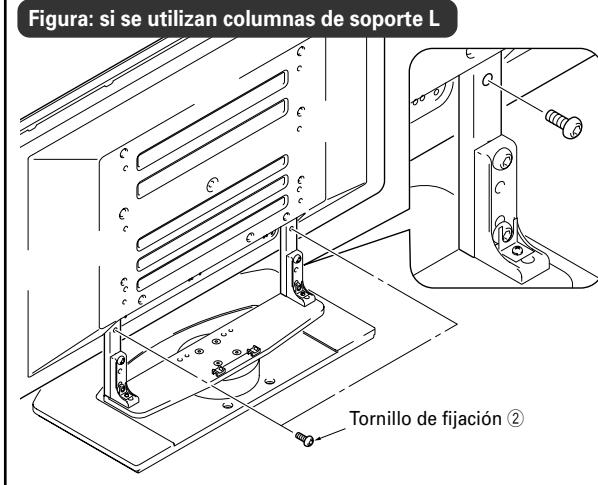

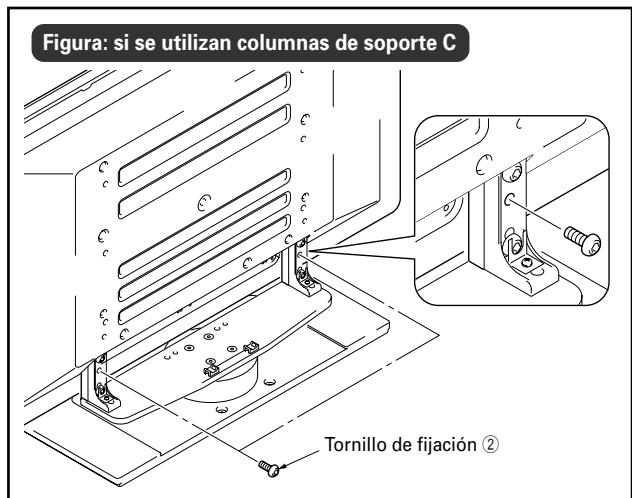

2 Fijación de la pantalla de plasma con los tornillos de fijación ②.
Apriételos con la llave Allen que se incluye con el soporte.

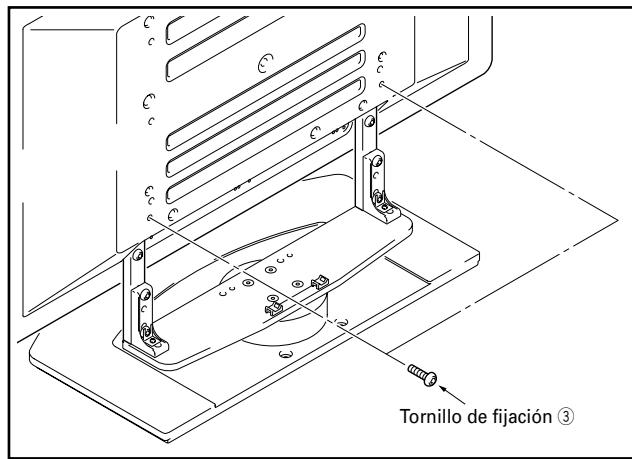

3 Fijación de la pantalla de plasma con los tornillos de fjisión ③.
Apriételos con la llave Allen que se incluye con el soporte.
Sólo si se van a instalar los altavoces debajo de la pantalla de plasma

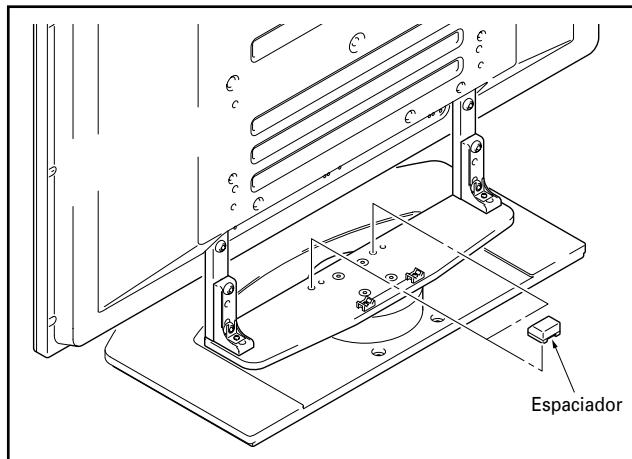

4 Colocacion de los espaciadores.
Introduzca los espaciadores en los agujeros que hay en la plataforma giratoria del soporte.
5 Montaje de los altavoces.
Consulte el método de instalación en el manual de instrucciones de los altavoces.
Instalación del producto en un bastardor o similar
Asegúrese de que respeta las siguientes precauciones al desplazar o instalar este producto con una pantalla de plasma en un bastidor o similar.
Precauciones para el desplazimiento
PRECAUCION
Si va a desplazar el producto a una distancia mayor de algunos metros, desmonte primero los altavoces, despues desmonte la pantalla de plasma del soporte y lleve los altavoces, la pantalla de plasma y el soporte porSeparated a su nuovaubicacion.

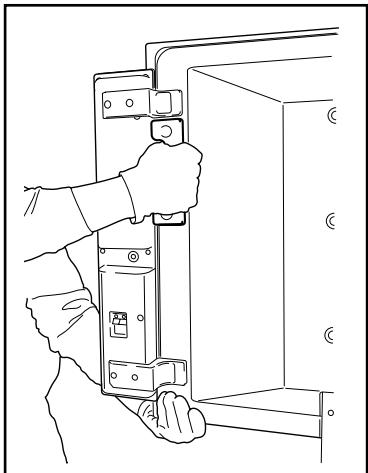

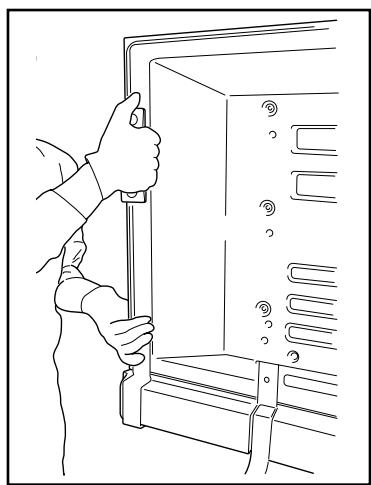

Precauciones para instalar en un bastardó o similar
PRECAUCION
Si la va a instalar en un bastardor o similar, sujete la pantalla por las asas que hay en la parte posterior y por debajo de la pantalla de plasma. Si la sujeta por los altovoces,uede dañarlos o doclarlos.
Con los altavoces instalados a ambos lados de la pantalla de plasma
Sujete la pantalla de plasma por las asas y por la parte inferior.
Con los altavoces instalados bajo de la pantalla de plasma
Sujete la pantalla de plasma por las asas y por la parte inferior.

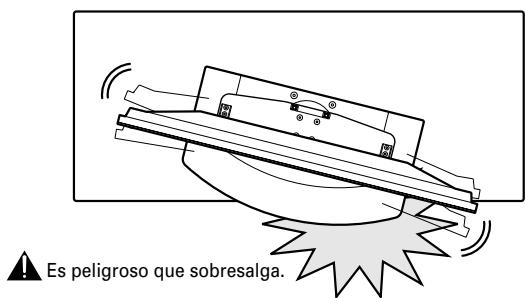

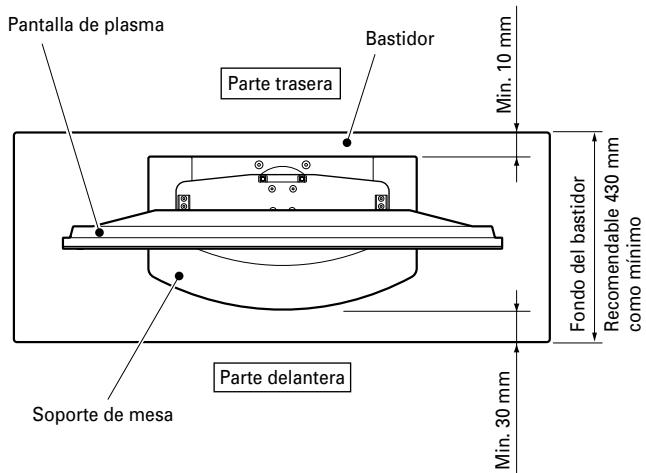

Precauciones para la instalación
Asegúrese de estar siempre libre delante y detrás del soporte un espacio de la medida indicada en lasuma figura, como minimo.
Pero si utilizes un bastardor en el que no se pueda garantizar el espacio indicado, colóquelo tan cerca de la pared como sea possible y de prioridad al espacio de seguridad de la parte delantera.
PRECAUCION
- Si el soporte sobresale del bastidor, podra provocar accidentes imprevistos, como la rotura o caida del equipo.
- Al girarla,onga cuidado de que la pantalla no什麽 contra las paredes o los objetivos de alrededor.

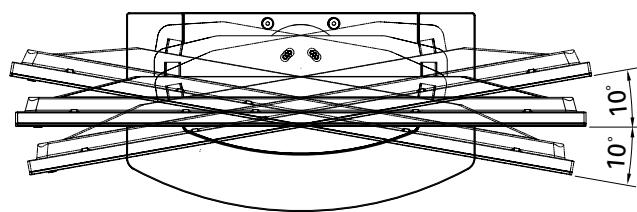

Ángulo de rotación

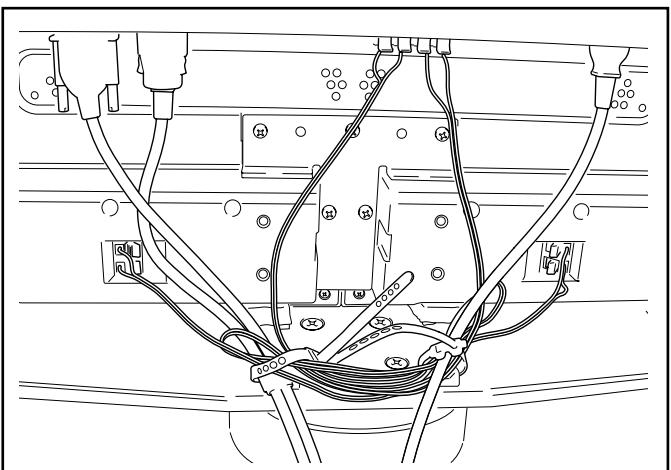

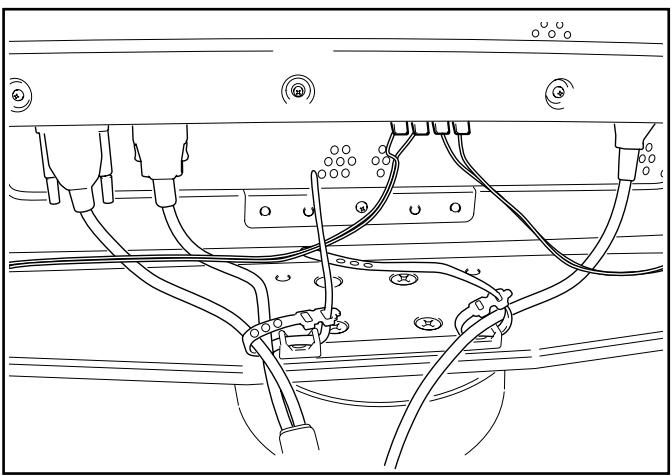

Preparación de los cables
Para sujetar los cables, utilise las bridas para cables que se incluyen con el soporte.
Nota
Tenga mucho cuidado de no ejercer fuerza en la base de los cables.
Si los altavoces están instalados aodos lados de la pantalla de plasma
Si los altavoces están instalados bajo de la pantalla de plasma

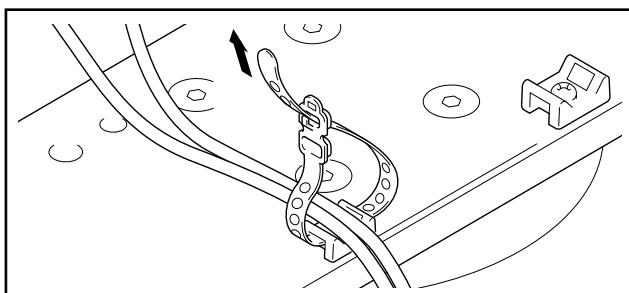

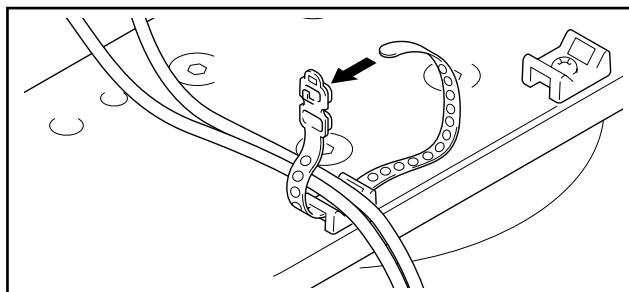

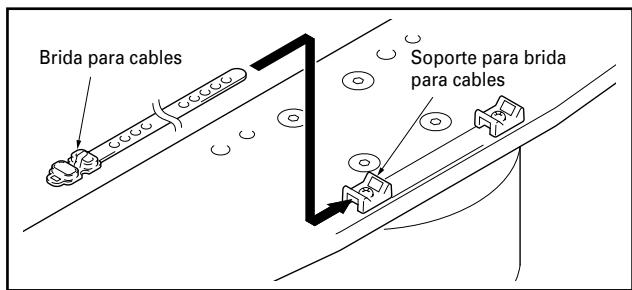

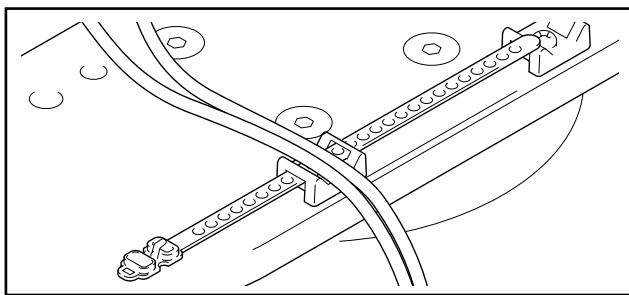

Uso de las bridas para cables
1 Pase una brida para cables a工程技术 del soporte para bridas que hay en la parte superior de la plataforma giratoria del soporte.
2 Reuna los cables y colocquelos sobre la brida para cables.
3 Pase la brida para cables por el agujero queiene en su extremo.
4 Tire del extremo de la brida para asegurar los cables.
Retirar una brida para cables
Para abrir la brida, saque la pieza de sujeción del agujero de la brida.
Cómoeatingarqueel equipo secaiga
Despues de instalar el soporte, aseguresse de tomar las medidas necessarias para que el equipo no se caiga.

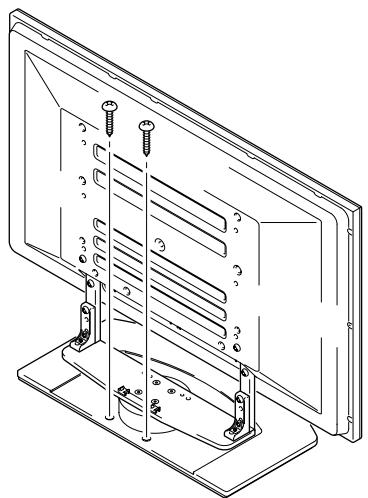

Estabilización sobre la base

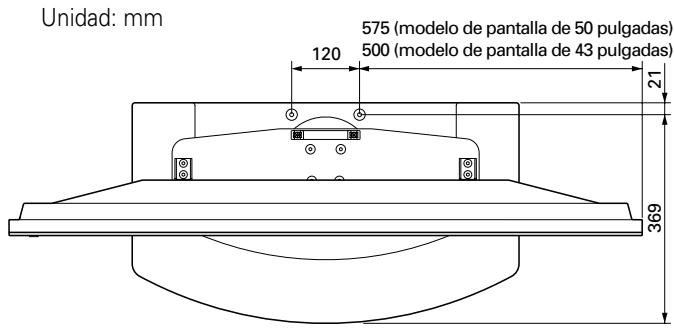

Estabilice el equipo de la forma que se muestra en la figura realizando tornillos disponibles en el mercado.
Nota
Para estabilizar el equipo sobre la base, utilise tornillos con un diametro nominal de 6 y una longitudina de 20mm
Ángulo de rotación: Sin altovasces

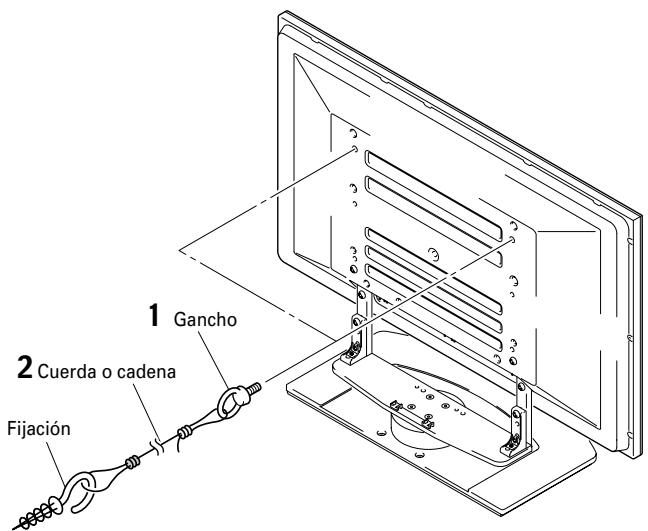

Utilización de una pared para estabilizar la pantalla
(en la figura se muestra un modelo de pantalla de 43 pulgadas)
1 Fije pernos (ganchos) a la pantalla de plasma para evaporar su caía.
2 Utilice cuerdas fuertes o cadenas para estabilizarlo de forma segura a una pared, pilar u otro elemento resistente.
- Realice este procedimiento de la mesma forma en el lado derecho e izquierdo.
- La longitudud de las cierras o cadenas deben ser lo suficientemente larga para permitir que el soporte gire libremente.
Nota
Utilice ganchos, cuerdas, cadenas y fijaciones disponibles en el mercado.
Gancho recomendado: Diámetro nominal: 8
Longitud: entre 12 y 15 mm
Desmontaje de la pantalla de plasma del soporte
PRECAUCION
Para evacitar accidentes, siga siempre el procedimiento descrito a continuacion para desmontar la pantalla de plasma del soporte.
1 Primero,(despeje un espacio sobre un suelo plano en el que pueda depositar tumbada la planta de plasma,después cubra el espacio asi despejado con una sabana u other material que proteja la planta de arañazos y otherns daños.
2 Desmonte los altavoces.
3 Consulte los pasos 2 y 3 de Montaje de la planta de plasma (pagina 55) para quitar los tornillos negros (4 tornillos).
Nota
Todavia no debe qitar los tornillos plateados. Si lo hace, los soportes de las columnas podrian salirse de su situ y caarse.
4 Mientras susjeta la pantalla de plasma por las asas y por la parte inferior, deslicela hacía arriba verticalmente.
5 Coloque despacio la pantalla sobre el pano extendido en el paso 1.
Especificaiones
Dimensiones externas: 684 (ancho) x 351 (alto) x 390 (fondo) mm (Si se utilizes las columnas de soporte L)
Peso: 14,0 kg
Las especificaciones anteriores y el exterior peuvent ser modificados sin previo aviso para melhor el producto.

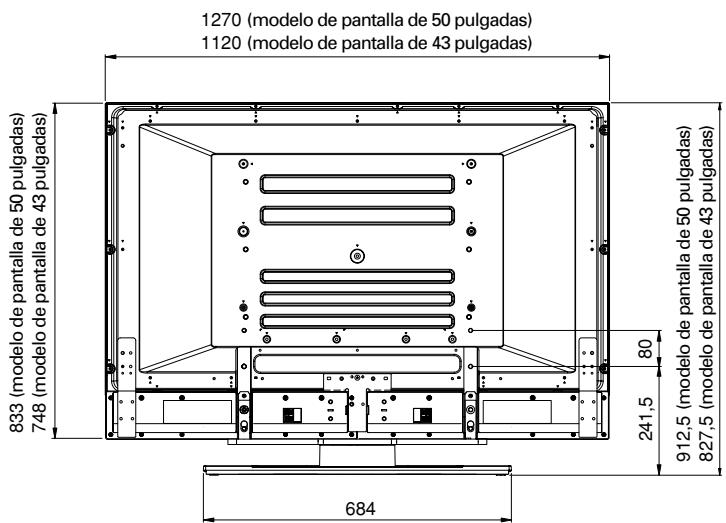

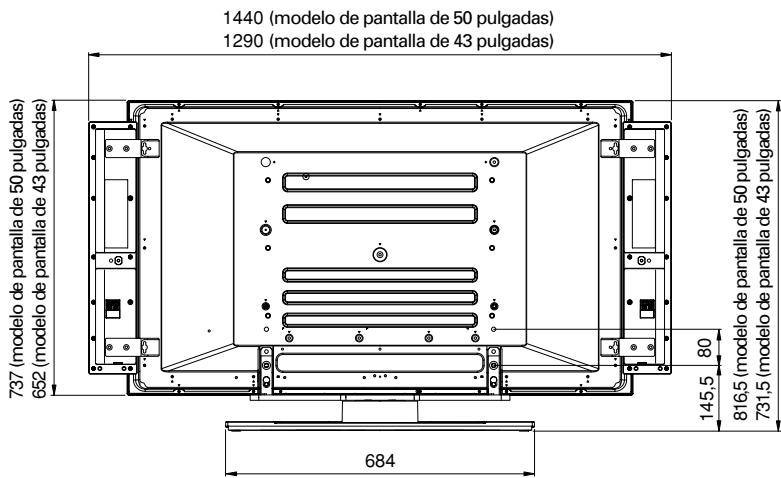

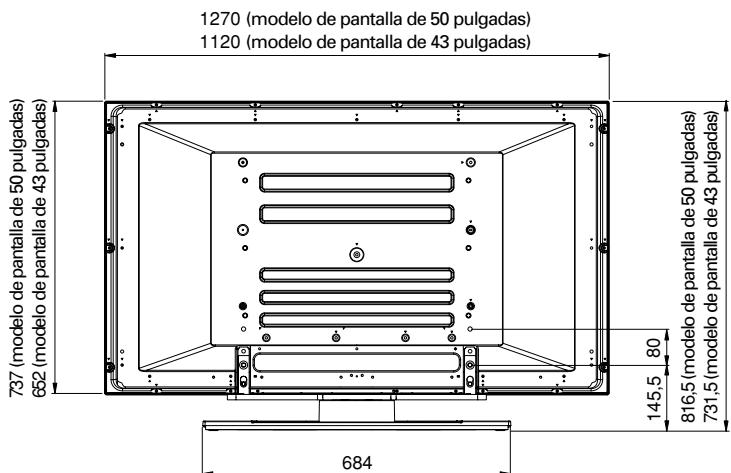

Diagrama de dimensiones
Unidad: mm
Con los altavoces instalados aodos lados de la pantalla de plasma
Si e tilizan las columns de sope L, la alta es de 912,5 (en el modelo de pantalla de 50 pulgadas) / 827,5 (en el modelo de pantalla de 43 pulgadas).
Con los altavoces instalados bajo de la pantalla de plasma
Sin altavoces
Si e utilizean las columns de soporte L, la alta es de 912,5 (en el modelo de pantalla de 50 pulgadas) / 827,5 (en el modelo de pantalla de 43 pulgadas).
