GEBRUIKSAANWIJZING IDK-80 PIONEER

Control Dock voor iPod

iPod is een geregistreerd handelsmerk van Apple Computer, Inc. in de V.S. en andere landen.

Garantiekarte (Nordamerika / Europa / Japan) 3

Hinweis

Bedankt voor het aanschaffen van dit Pioneer-product.

Lees deze gebruiksinstructies door om u ervan te verzekeren dat u in staat bent om uw model op de juiste wijze te bedienen. Bewaar de gebruiksaanwijzing goed als referentiemateriaal na deze te hebben doorgelezen.

Inhoud

01 Voor u begint

De inhoud van de doos controleren....3

De iPod type-adapter plaatsen.....3

02 Bedieningselementen en displays

Bovenpaneel 4

Achterpaneel....4

03 Aansluiten

Aansluiten op uw Pioneer AV-receiver ..5

04 Aanvullende informatie

Specifications 6

Het apparaat reinigen ....6

Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via www.pioneer.nl - www.pioneer.be (of www.pioneer-eur.com)

www.pioneer.nl

www.pioneer-eur.com

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de 25 lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058_Du

Hoofdstuk 1

Voor u begint

De inhoud van de doos controleren

Verzeker u ervan dat de volgende accessoires zijn meegeleverd:

• iPod type-adapter x6
• Deze gebruiksaanwijzing
• Garantiekaart

De iPod type-adapter plaatsen

Om uw iPod op de juiste wijze in het dock te plaatsen, dient u de iPod type-adapter te selecteren die overeenkomt met het model van uw iPod. Iedere iPod type-adapter is voorzien van een modelmarkering zoals hieronder wordt aangeduid.

iPod modelmarking

Modelmarkering	Overeenkomstig iPod-type
iPod 20GB	Vierde generatie 20 GB iPod
iPod 40GB	Vierde generatie 40 GB iPod
mini	iPod mini
Color 20GB 30GB	20 GB / 30 GB iPod
Color 40GB 60GB	40 GB / 60 GB iPod

Modelmarkering

Overeenkomstig iPod-type

nano

iPod nano

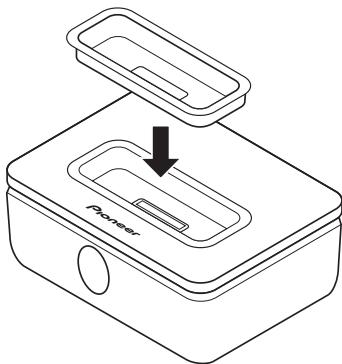

Plaats de iPod type-adapter die overeenkomt met uw iPod in de iPod type-adapter opening zoals hier wordt aangegeven.

Pioneer

• U kunt ook een iPod type-adapter gebruiken die afkomstig is van een origineel iPod-dock.
• Gebruik in het geval van vijfde generatie iPod-modellen de iPod type-adapter die u heeft ontvangen bij uw iPod.
• Gebruik in het geval van een derde generatie iPod-model de 'Apple iPod Universal Dock Adapter 3-Pack voor iPod met Dock Connector' die beschikbaar is via Apple Computer Inc.

Bedieningselementen en displays

Hoofdstuk 2

Bedieningselementen en displays

Bovenpaneel

1 iPod-aansluitpoort

Plaats uw iPod-dockaansluitpoort om uw iPod aan te sluiten en tegelijkertijd op te laden.

Plaats hier de iPod type-adapter die overeenkomt met uw iPod.

Achterpaneel

Sluit hier een Pioneer AV-receiver op aan die is voorzien van een specifieke iPod-bedieningskabelaansluiting (zoals de VSX-84TXSi of VSX-AX4ASi (modelnaam afhankelijk van lokatie)).

Hoofdstuk 3

Aansluiten

Aansluiten op uw Pioneer AV-receiver

Sluit dit apparaat aan op een Pioneer AV-receiver die is voorzien van een specifieke iPod-bedieningskabelaansluiting (zoals de VSX-84TXSi of VSX-AX4ASi (modelnaam afhankelijk van lokatie)). U kunt vervolgens de afstandsbediening van de receiver gebruiken om dit apparaat te bedienen.

Let op

- Verzeker u ervan dat de AV-receiver is uitgeschakeld, alvorens dit apparaat aan te sluiten of te ontkoppelen van uw AV-receiver.

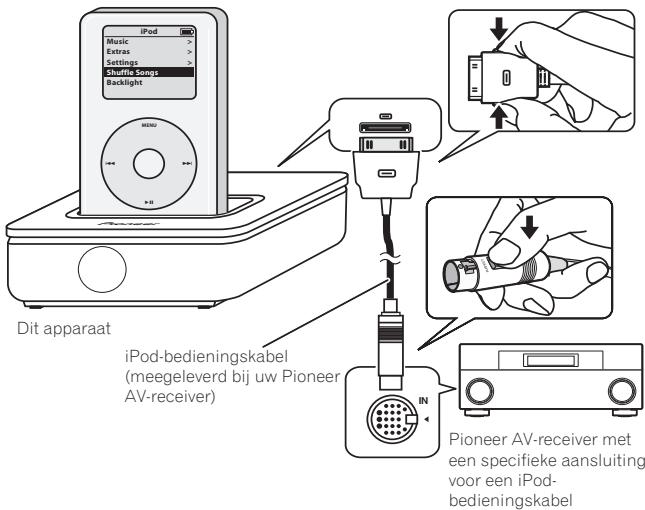

1 Verbind de aansluiting van dit apparaat met de specifieke iPod-aansluiting op de receiver.

Gebruik de iPod-bedieningskabel die is meegeleverd bij de AV-receiver. Sluit beide uiteinden aan zoals hieronder wordt aangegeven (let erop dat de □markering op de stekker naar boven is gericht).

2 Plaats de iPod in de aansluitpoort.

3 Stop de stekker in het stopcontact en schakel uw AV-receiver in.

Raadpleeg de handleiding die u heeft ontvangen bij uw receiver voor gedetailleerde instructies voor de bediening van de iPod via de iPod-bedieningskabel.

iPod Music Extras Settings Skurfe songs Backlight Dit apparaat iPod-bedieningskabel (meegeleverd bij uw Pioneer AV-receiver) Pioneer AV-receiver met een specifieke aansluiting voor een iPod- bedieningskabel

Hoofdstuk 4

Aanvullende informatie

Specificaties

- Hoofdeenheid

Afmetingen

... 99 mm (B) x 33 mm (H) x 74 mm (D)

Gewicht 150 g

- Accessoires

iPod type-adapter 6

Deze gebruiksaanwijzing .....1

Garantiekaart (Noord-Amerika/Europa/Japan) 3

Opmerking

- De specificaties en het ontwerp zijn onderhevig aan mogelijke aanpassingen in verband met verbeteringen, zonder voorgande kennisgeving.

Het apparaat reinigen

• Gebruik een poetsdoek of droge doek om de stof en ander vuil weg te vegen.
• Gebruik in het geval dat het oppervlak vies is een zachte doek met een beetje neutraal reinigingsmiddel dat u eerst vijf tot zes maal heeft verdunt in water, en vervolgens goed heeft uitgewrongen, om het schoon te maken en droog het vervolgens met een droge doek. Gebruik geen meubelwas of schoonmaakmiddel.
• Gebruik nooit verdunner, benzine, insecticidespray of overige chemicaliën op, of in de buurt van dit apparaat, aangezien dit het oppervlak aantast.

Uitgegeven door Pioneer Corporation. Copyright © 2006 Pioneer Corporation. Alle rechten voorbehouden.
