BEDIENUNGSANLEITUNG IDK-80 PIONEER

iPod ist ein in den USA und anderen Ländern eingetragenes Warenzeichen der Apple Computer, Inc.

Vielen Dank für den Kauf dieses Pioneer-Produkts.

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, damit Sie in der Lage sind, dieses Modell ordnungsgemäß zu bedienen. Bewahren Sie diese Bedienungsanleitung zur künftigen Einsichtnahme an einem sicheren Ort auf, nachdem Sie sie gelesen haben.

Inhalt

01 Vor dem Start

Prüfung des Packungsinhalts ..... 3

Montage des iPod-Adapters ..... 3

02 Bedienelemente und Anzeigen

Oberseite....4

Rückseite 4

03 Vornahme der Anschlüsse

Anschluss an Ihren Audio-/Video-Receiver von Pioneer ....5

04 Ergänzende Informationen

Technische Daten 6

Reinigung des Geräts......6

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter www.pioneer.de (oder www.pioneer-eur.com)

www.pioneer.de

www.pioneer-eur.com

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_Ge

Kapitel 1

Vor dem Start

Prüfung des Packungsinhalts

Überprüfen Sie, ob sich folgendes mitgeliefertes Zubehör in der Packung befindet:

• iPod-Adapter x6
  • Diese Bedienungsanleitung
• Garantiekarte

Damit Ihr iPod genau in den Dock-Anschluss passt, muss der zu Ihrem iPod-Modell passende iPod-Adapter gewählt werden. Jeder iPod-Adapter weist eine im Folgenden dargestellte Modellbezeichnung auf.

iPod- Modellbezeichnung

Modellbezeichnung Zugehöriger iPod

iPod 20GB	20 GB iPod dervierten Generation
iPod 40GB	40 GB iPod dervierten Generation
mini	iPod Mini
Color20GB 30GB	20 GB / 30 GB iPod
Color40GB 60GB	40 GB / 60 GB iPod
nano	iPod Nano

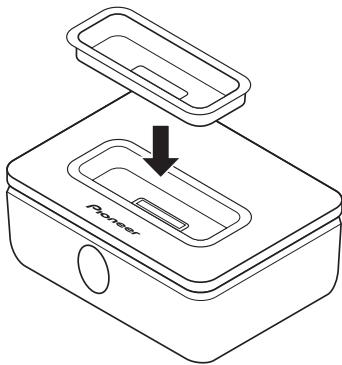

Nachdem Sie den zu Ihrem iPod-Gerät passenden iPod-Adapter ausgewählt haben, stecken Sie ihn wie dargestellt in den iPod-Adapter-Halter.

Pioneer

• Ebenso ist der Anschluss eines iPod-Adapters von einem Original-iPod-Dock möglich.
• Benutzen Sie bei Verwendung von iPod-Modellen der fünften Generation mit diesem System bitte den Ihrem iPod-Gerät beiliegenden iPod-Adapter.
• Benutzen Sie bei Verwendung von iPod-Modellen der dritten Generation bitte einen bei Apple Computer Inc. erhältlichen 'Apple iPod Universal Dock Adapter 3er-Packung für iPod mit Dock Connector'.

Kapitel 2

Bedienelemente und Anzeigen

Oberseite

Verbinden Sie Ihren iPod Dock-Anschluss, um Ihren iPod anzuschließen und aufzuladen.

2 iPod-Adapter-Halter

Zum Einsetzen des zu Ihrem iPod passenden iPod-Adapters.

Rückseite

3 iPod-Steuerkabelanschluss

Schließen Sie dieses Gerät mit einem dezidierten Anschluss für ein iPod-Steuerkabel (wie dem VSX-84TXSi oder VSX-AX4ASi (die Modellbezeichnung hängt von der Region ab)) an einen Audio-/Video-Receiver von Pioneer an.

Kapitel 3

Vornahme der Anschlüsse

Anschluss an Ihren Audio-/Video-Receiver von Pioneer

Schließen Sie dieses Gerät mit einem dezidierten iPod-Steuerkabelanschluss (wie dem VSX-84TXSi oder VSX-AX4ASi (die Modellbezeichnung hängt von der Region ab)) an einen Audio-/Video-Receiver von Pioneer an. Sie können dann die dem Receiver beiliegende Fernbedienung zur Bedienung dieses Geräts verwenden.

Achtung

- Achten Sie darauf, Ihren Audio-/Video-Receiver auszuschalten, bevor Sie dieses Gerät an Ihren Audio-/Video-Receiver anschließen oder davon abtrennen.

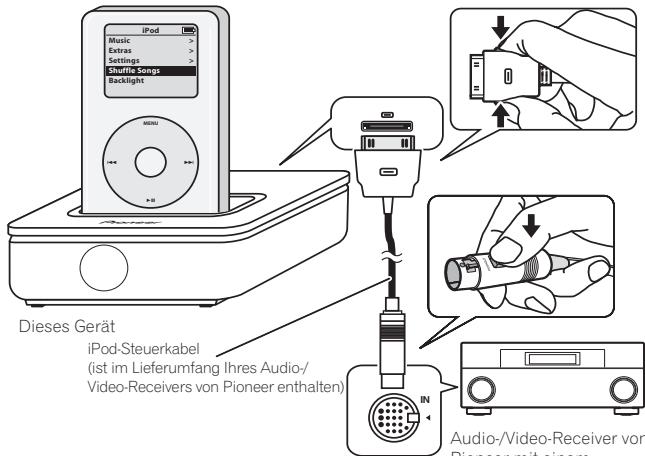

1 Schließen Sie den Anschluss dieses Geräts an den dezidierten iPod-Anschluss des Receivers an.

Verwenden Sie hierzu das dem Audio-/Video-Receiver beiliegende iPod-Steuerkabel. Schließen Sie beide Enden an wie unten dargestellt (achten Sie darauf, dass das Zeichen am Anschluss nach oben weist).

2 Stecken Sie den iPod in den Dock-Anschluss.

3 Stecken Sie Ihren Audio-/Video-Receiver ein und schalten Sie ihn ein.

Weitere Einzelheiten zum Betrieb des iPod mit dem iPod-Steuerkabel siehe bitte die dem Receiver beiliegende Bedienungsanleitung.

iPod Music Extras Settings Switch songs Backlight MADU Dieses Gerät iPod-Steuerkabel (ist im Lieferumfang Ihres Audio-/Video-Receivers von Pioneer enthalten) Audio-/Video-Receiver von Pioneer mit einem

Audio-/Video-Receiver von Pioneer mit einem dezidierten Anschluss für ein iPod-Steuerkabel

Kapitel 4

Ergänzende Informationen

Technische Daten

- Hauptgerät

Abmessungen

. . . . .99 mm (B) x 33 mm (H) x 74 mm (T)

Gewicht....150 g

- Zubehör

iPod-Adapter 6

Diese Bedienungsanleitung.....1

- Konstruktive Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Reinigung des Geräts

• Verwenden Sie ein Staubtuch oder sonstiges trockenes Tuch, um Staub und Schmutz abzuwischen.
• Sollte die Oberfläche verschmutzt sein, wischen Sie sie mit einem in Wasser (ca. 80 %) aufgelösten neutralen Reinigungsmittel (ca. 20 %) angefeuchteten und gut ausgewrungenen weichen Tuch und danach mit einem trockenen Tuch ab. Verwenden Sie kein Möbelwachs oder Möbelreinigungsmittel.
• Verwenden Sie keine Lösungsmittel, Benzin, Insektenspray oder anderen chemischen Substanzen auf oder in der Nähe dieses Geräts, da sie die Oberfläche angreifen.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2006

Alle Rechte vorbehalten.
