Bevestig uw aankoopbewijs aan deze pagina voor later gebruik.

LEES DEZE HANDLEIDING EN BEWAAR VOOR LATER.

Bedankt dat u voor een product van Electrolux hebt gekozen. Deze gebruiks- en onderhoudshandleiding is een onderdeel van once inpansningen om klantentevredenheid en kwaliteit te garanderen over de hele gebruksduur van uw nieuwe koelkast.

Voor ons betekent uw aankoop het begin van een relatie. Gebruik deze bladzijde om alle belangrijke productinformatie te noteren. Dit za ons helpen om u blijvend van Dienst te zichn.

DEZE NOTITIES DIENEN OM SNEL INFORMATIE TE KUNNEN OPZOEKEN.

Aanschafdatum

Electrolux-modelnummer

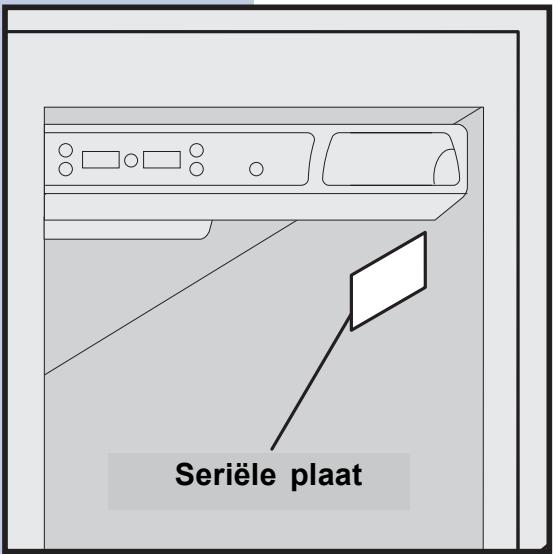

Electrolux-serienummer (de locatie ziet u op de afbeelding)

N.B.

Door uw product bij Electrolux te registereren, geeft u ons de möglichkeid om u beter van dienst te+zijn. U kunt registereren door uw productregistratiekaart via de post te verzenden.

INHOUDSOPGAVE

Informatie zoeken 2

Veiligheid 3

Installatie 5

Verwijdering van de deuren 6

Aansluiting op de waterleiding 8

Overzicht van alle functies 9

Regeling en instelleningen 10

Bewaarfunctions 14

Automatische ijs-en waterdispenser 18

Vervanging van de filters 23

Bewaring van voedsel en energiebesparing 25

Geluiden en uitzicht bij een gewone werkung 27

Onderhoud en reiniging 28

Oplossing van gewone problemen 31

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Lees eerst alle veiligheidsinstructies, alvorens u uw nieuwe Electrolux-koelkast in gebruik neemt.

Algemene veiligheid

• Bewaar en gebruik geen benzine of andere brandbare vloeistoffen in de nabijheid van dit of enig ander toestel. Lees alle productlabels en waarschuwingen over brand- en andere gezaren.
• De koelkast mag Niet werken in de nabijheid van ontplofbare dampen.

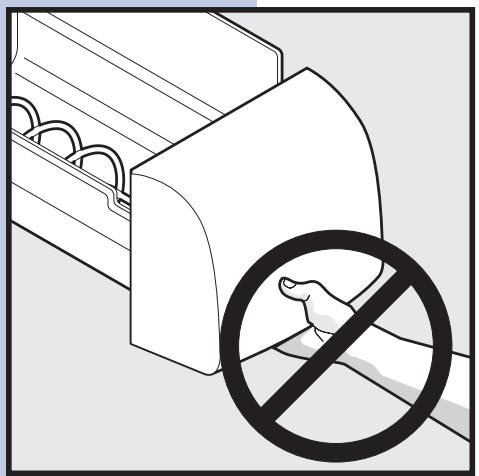

• Raak geen beweegbare onderdelen van de automatische ijsmachine aan.
• Verwijder alle niedjes van de kartonnen doos om te vermijden dat iemand worden verwond. Nietjes können bij contact eveneens de afwerking van andere toestellen of meubilair beschadigen.

Veiligkeit voor kinderen

Verpakkingsmateriala!

• Kartonnen dozen die met doeken, dekens of plastic bladen worden bedekt, of in elastisch materiaal worden verpakt, denen luchtdicht worden en snug leiden tot verstikking.
• De kartonnen doos, plastic zakken en alle andere buitenverpakking dient u onmiddelijk nadat de koelkast is UITgepakt, te vernietigen of te recyclen. Kinderen mogen nooit met deze producten spelen.

Kinderen können opgesloten raken en verstikken:

• Deze problemen zijn nicht van voorbijaande aard. Koelkasten en diepvriezers die worden weggegooid, hintergelaten of tijdelijk opgeslagen (zelfs gedurende enkele uren) zichonder dat iemand in de buurt is, zijn gevaarlijk. Neem altijd de onderstaande voorzorgen.

ELEKTRISCHE INFORMATIE

WAARSCHUWING

Volg deze rechtlijnen voor een goede werkung van de veiligheidsmechanismen in uw koelkast.

• Een beschadigde elektriciteitsdraad dient door de fabrikant, een onderhoudstechnicus of een bevoegde person to weorden verrangen om alle risico's te vermijden.
• Schakel de koelkast nooit uit door aan de elektriciteitsdraad te trekken. Neem algijd eerst de stekker stevig vast en trek de steker danrecht uit het contact, om te vermijden dat u de elektriciteitsdraad beschadigt.

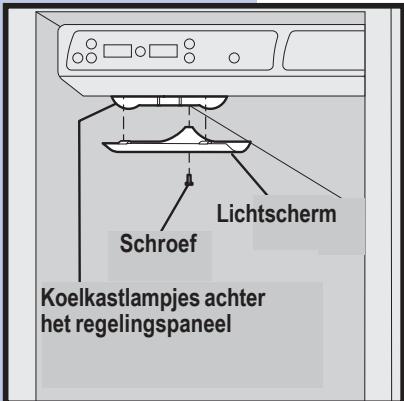

  Schakel de koelkast uit alvorens u deze schoonmaakt of een lamp verrangt, om een elektrische schok te vermijden.

4 Veiligheid

• Schommelingen van 10% enmeer in de spanning kuren de werking beinvloeden. De compressor kan worden beschadigd, indien de koelkast op onvoldoende stroom werkt. Deze schade worden nicht door de garantie gedekt.
• Verbind de koelkast Niet met een contact dat u met een schakelaar gegen de muur of een trekkoord activeert, om te vermijden dat de koelkast ongewild wordenuitgeschakeld.

BELANGRIJK

Om de stroom op uw koelkast uit te schakelen, dient u de elektriciteitsdraad uit het stopcontact te trekken.

Installatie

LOCATIE

• Kies een locatie dicht bij een geaard elektriciteitscontact. Gebruik geen verlangdraad of een verduelstekker.
• Indien möglichk,plaatst u de koelkast buiten direct zonnenlicht en op een veilige afstand van het kookfornuis, de vaatwasmachine of andere warmtebronnen.
• De koelkast要去 worden geplaatst op een vlakke vloer die sterk genoeg is, zichs als de koelkast ten volle is geladen.
• Voor modellen die zijn uitgerust met een automatische ijsmachine, dient er watertoevoer beschikkaar teijken.

INSTALLATIE

Vrije ruimten vereist voor de installmentie

OPGELET

Installer de koelkast Niet in een kamer waar de temperatuur lager dan 13^ of hoger dan 43^ zal worden. De compressor zar dan Niet in staat zijn om de aangewezen temperatuur in de koelkast te behouden. Blokeer de rooster onderaan de voorkant van uw koelkast Niet. Voldoende luchtcirculatie is van vitaal belong voor de werking van uw koelkast.

Voor probleemloze installmentie, loodgieterij en elektrische aansluitingen hebt u de onderstaande vrije ruimten nodig:

Zijkanten en bovenkant: 10mm

Achterkant: 25 mm

Openen van de deuren

Installer uw koel-/vrieskast zichbij een tafel of aanrecht waarup u het uitgehaalde voedsel kuntplaatsen. Om ten volle van de laden in uw koel- en vrieskast gebruik te kunnen make,要去 de koel-/vrieskast zo worden geplaatst, dat beiden deuren helemaal kunnen worden geopend.

N.B.

Indien uw koelkast met het scharnier van de deur gegen een muur worden geplaatst, dient u extra vrij ruimte te voorzien als u de deur verd erwer nest te openen.

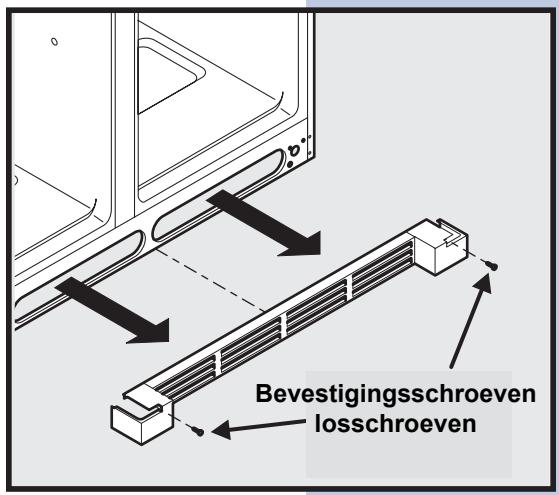

De rooster onderaan verwijderen en terugplaatsen

De rooster onderaan verwijden:

1 Open de deuren van het vries- en het koelgedeelte.
2 Maak de schroef aan beiden zichden van de rooster onderaan los.
3 Trek de rooster waar voren en hef omhoog.

Volg deze instructies in omgekeerde volgorde om de rooster谈起 teplaatsen.

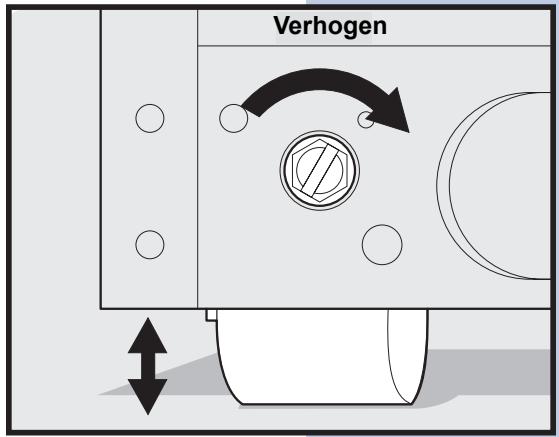

Waterpasplaatsen

De vier hoeken van uw koel-/vrieskast dienen stevig op een sterke vloer te staan. Verstelbare wieltjes vooraan helpen om de koel-/vrieskast waterpas teplaatsen. Voor een goede sluiting van de deuren dient de koel-/vrieskast vooraan 6 mm hoger te staan dan achteraan.

Uw koel-/vrieskast waterpas plaatsen:

1 Verwijder de rooster onderaan (zie de bovenstaande instructies) om bij de voorste wieltjes te komen.
2 Stel de wieltjes bij door aan de stelbout van elk wieltje met een sleutel te draaien totdat de koel-/vrieskastrecht en stabel staat.
3 Controller of de sluiting aan beiden deuren de kast aan de vier zichden raakt.
4 Plaats de rooster onderaan terug.

Tips:

• Indien de deur van de vriezer hoger staat dan de deur van de koelkast, verhoegt u de rechterhoek en/of verlaagt u de linkerhoek totdat beiden deuren bovenaan de kast in een rechte lijn liggen.
• Indien de deur van de koelkast hoger staat dan de deur van de vriezer, verhoegt u de linkerhoek en/of verlaagt u de rechtserhoek totdat beiden deuren bovenaan de kast in een rechte lijn liggen.

MET DE KOELKAST DOOR EEN SMALLE RUIMTE GERAKEN

Indien uw koelkast te breed is voor uw ingangsdeur, kut u de deuren van uw koelkast halen.

Eerst neemt u de maten van uw ingangsdeur.

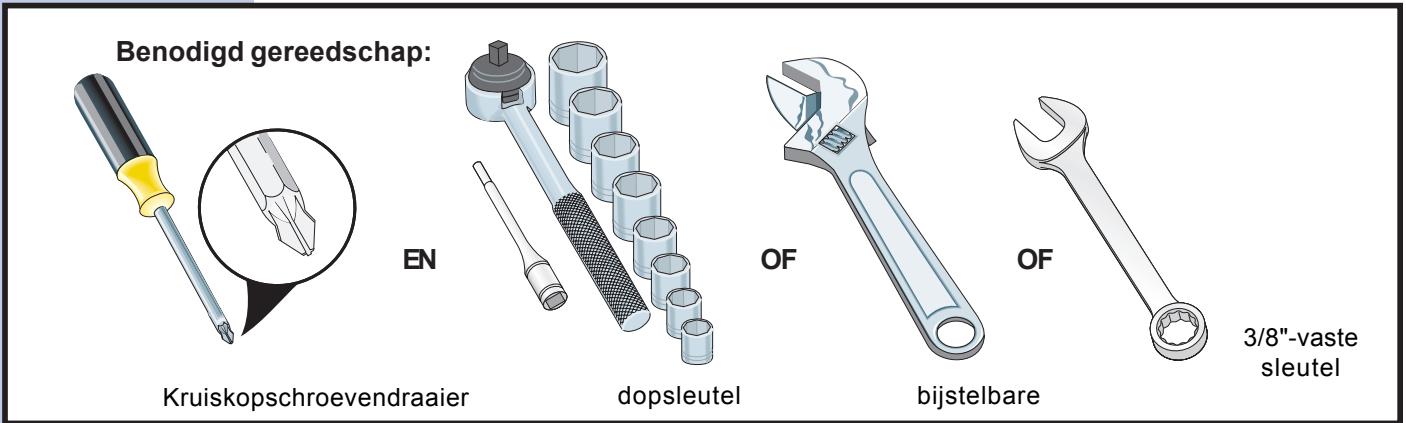

Benodigde gereedschap

U heb't het volgende gereedschap nodig:

Voorbereidingen treffen om de deuren te verwijderen:

1 Controller of de elektriciteitsdraad Nieteer in het stopcontact steekt.
2 Open beiden deuren en haal de rooster uit (zoals worden uitgelegd in de installment-instructies bij uw toestel).
3 Verwijder alle voedsel uit de deur.
4 Sluit de deuren.

N.B.

In het hoofdstuk "Installatie" vindt u meer informatie over de verwijdering van de rooster onderaan.

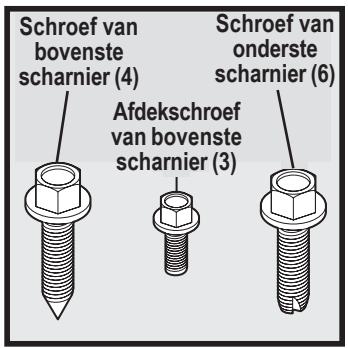

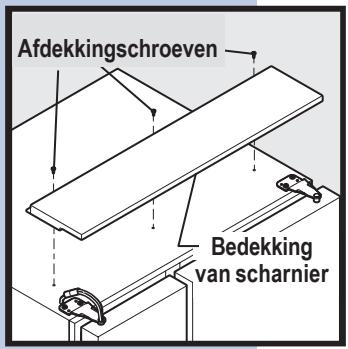

Verwijdering van de bedekkingsplaat boven de scharnieren:

Haal de drie schroeven uit de bedekkingsplaat boven de scharnieren.
2 Duw de bedekking ongeveer 1,25 cm waar voren en til dan de bedekking op.

De deur van de koelkast uithalen:

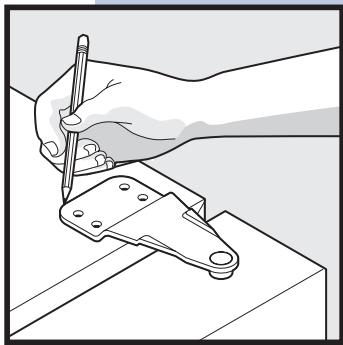

1 Teken met een potlood een lichte lui n round het bovenste scharnier van de deur. Dit za u helpen om de deur terug te plaatsen.

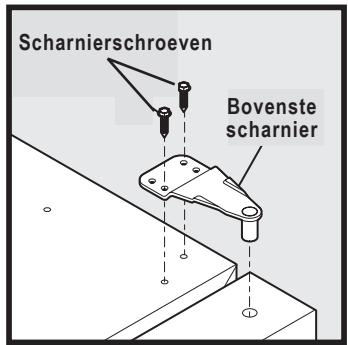

2 Haal de twee schroeven uit het bovenste scharnier. Hef de deur uit het onderste scharnier enplaats opzij.

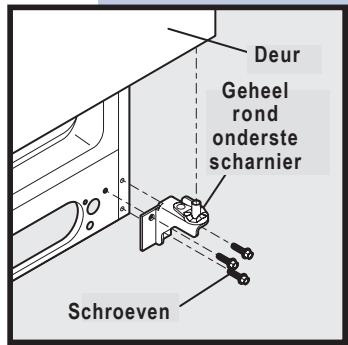

3 Verwijder, indien nodig, de onderste drie scharnierschroeven en scharnier.

Volg de bovenstaande stappen in omgekeerde volgorde om de deur terug teplaatsen.

Nadat beiden deuren geplaatst zich,plaatst u de bedekkingssplaat over de scharnieren terug.

OPGELET

Plaats de deuren veilig weg op eenplaats waar ze Niet hunnen omvallen en geen letsels hunnen veroorzaken.

De deur van de diepvries verwijderen:

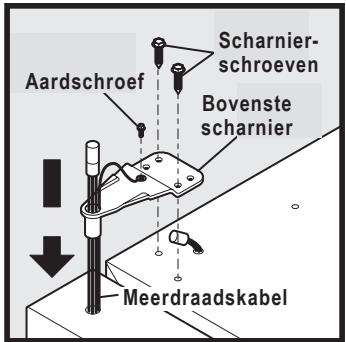

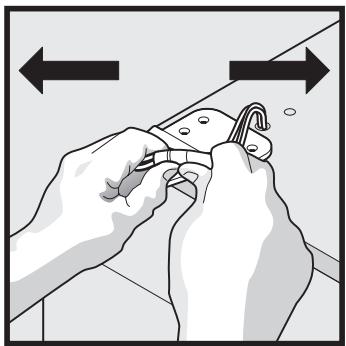

1 Maak de aansluitkip voor de meerdraadskabel bovenaan het bovenste scharnier los. Grijp beiden zichden van de aansluitkip stevig vast en trek uiteen.
2 Teken met een potlood een lichte hijn rond het scharnier. Dit za u helpen om de deur terug teplaatsen.

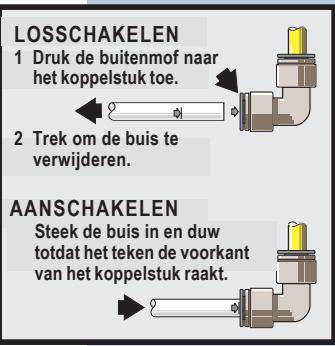

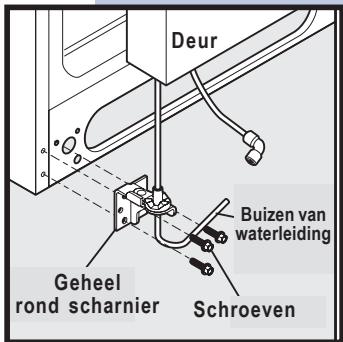

3 Maak de waterinlaat van het koppelstuk onder de deur van de vriezer los. Het koppelstuk komt los wanner u de buitenmof maar binnen drukt.
4 Haal de schroeven uit het bovenste scharnier. Laat de meerdraadskabel in het scharnier steken. Schroef de aarddraad waardoor de kabel aan het scharnier is bevestigd, Niet los. Hef de deur uit het onderste scharnier.
5 Verwijder, indien nodig, de onderste drie scharnierschroeven en scharnier.
6 Plaats de deur op de zijkant, zodat u de waterbuis die uit het onderste scharnier steekt, nicht beschadigt.

Volg de bovenstaande stappen in omgekeerde volgorde om de deur van de vriezer'erug teplaatsen. Nadat beiden deuren geplaatst zijn, staat u de bedekkingsplaat over de scharnieren terug.

INFO OVER DE WATERTOEVOER NAAR DE KOELKAST

Voor de werkking van de automatische ijs- en waterdispenser voor uw koelkast is permanente watertoevoer nodig. Tijdens de installmentie zorgt u (of een installmenteur) voor deze watertoevoer door een koperen buis aan te sluiten:tussen de waterleiding en een klep achteraan de koelkast.

OPGELET

Voorkomen van materièle schade:

• Gebruik koperen buizen voor de watertoevoer (plastic buizen zijn gevoeliger voor lekkage). De fabrikant is Niet verantwoordelijk voor schade, indien plastic buizen worden gebruikt op de leiding.
• Zorg ervoor dat alle waterleidingen voldoen aan de toepasselijkke reglementen inzake loodgieterij.
• Voor de werking van de dispenser ligt de aanbevolen druk op de watertoevoerussen 1,4 en 6,9 bar. Te hoge druk kan een slechte werking van de waterfilter veroorzaken.

U heb't het volgende nodig:

Toegang tot een koudwaterleiding met druk tussen 1,4 en 6,9 bar.
- Het pakket voor de wateraansluiting dat met uw koelkast worden geleverd: u vindt in dit pakket alle stukken die u nodig hebts voor de wateraansluiting, ook een koperen buis van 7,6 m.

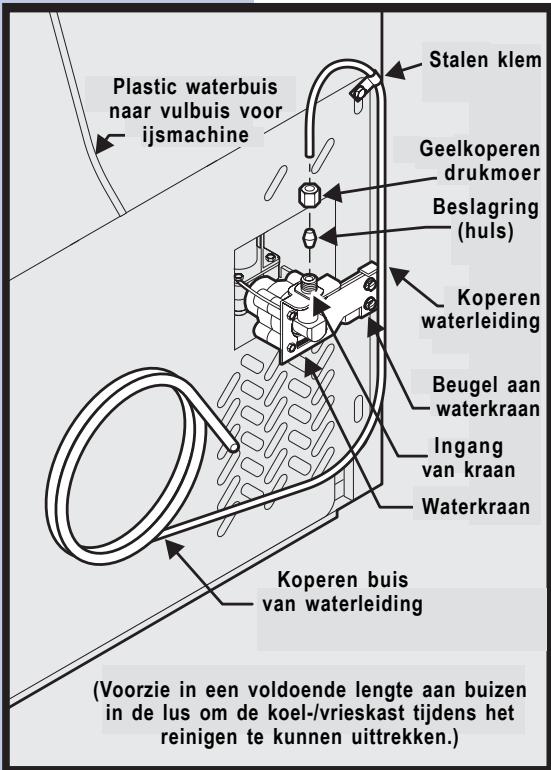

Aansluiting van de watertoevoer aan dechterzijde van uw koelkast:

1 De koelkast mag Niet op de stroom zicha aangeschakeld.
2 Spoel de leiding totdat het water helder is. U doet dit door het uiteinde van de koperen buis in een goatsteen of emmer teplaatsen en de afsluitklep te openen.
3 Schroef de plastic dop van de klep aan de waterinlaat achteraan uw koelkast los. Gooi de dop weg.
4 Schuif eerst de geelkoperen drukmoer en daarna de beslagring (huls) op de koperen buis.
5 Duw de koperen buis zo ver u kurz (6,5 mm) in de waterinlaatklep.
6 Schuif de beslagring (huls) in de klep en draai de drukmoer handmatig op de klep. Draai cervolgens nog een halve draai vast met een sleutel. Draai Niet te vast.
7 Maak de koperen buis met een stalen klem en schroef aan het中断paneel van uw koelkast vast (zie afbeelding).

8 Rol het overtollige gedeelte van de buis (ongeveer 2,5 draaien) op zicheraan de koelkast (zie afbeelding). Plaats de opgerolde buis zodanig dat de buis Niet trilt of aflsijt gegen een ander oppervlak.
9 Open de aflsuitklep aan de watertoevoer en draai lekkende koppelingen vast.

N.B.

Na aansluiting van de watertoevoer leest u eerst de informatatie in deze handleiding over het voorbereidende gebruik van een lege waterleiding. Lees ook alle punten in het hoofdstuk "Automatische ijs- en waterdispenser" betreffende de gewone werkinq.

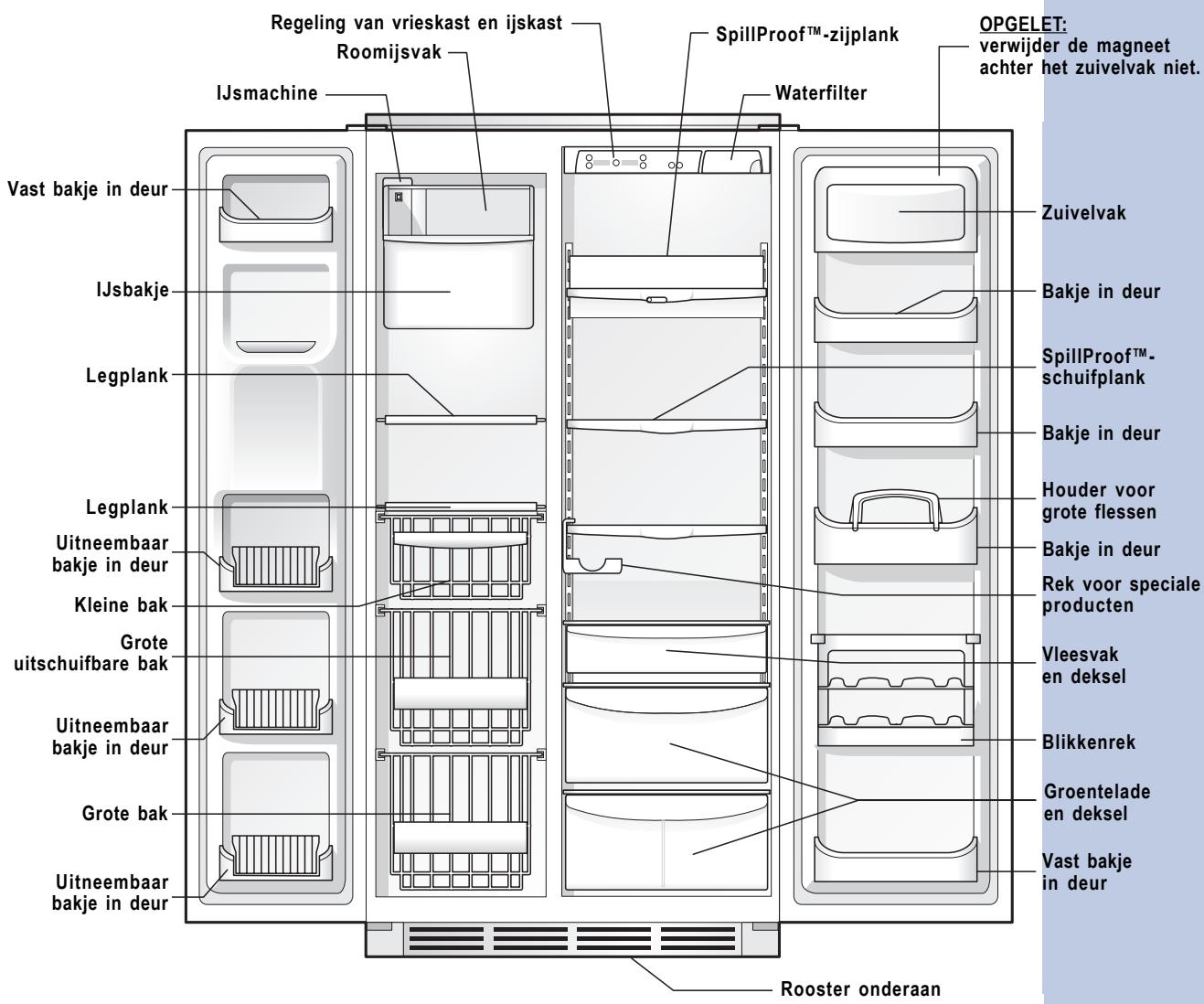

Overzicht van alle functies

N.B.

Functies können variieren volgens het model.

AFKOELINGSTIJD VOOR GEBRUIK

Om uw levensmiddelen veilig te bewaren, LAST u uw koel-/vrieskast gedurende 8 tot 12 uur met gesloten deuren draaien alvorens u voedsel in de koel-/vrieskast plaatst. U hoeftijdens deze afkoelingstijd de bij productie ingestelde regeling nicht te wijzigen.

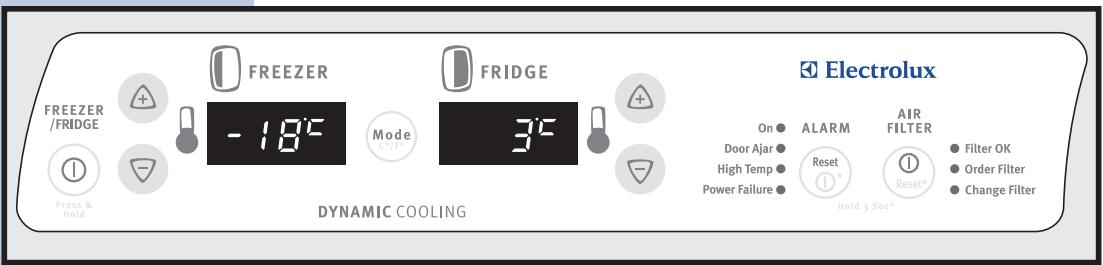

INSTELLING VAN KOELTEMPERATUUR

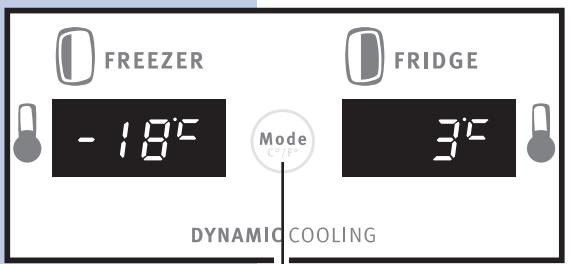

Uw koel-/vrieskast worden geleverd met het allernieuwste digitale system voor elektronische regeling. De regeling van het systemem bevindt zich bovenaan het koelgedeelte. Op de

linkerhelft van het regelpaneel vindt u de twee digitale weergaven met de actuèle temperatuur in het vries- en in het koelgedeelte.

Om de temperatuur te verhogen of te verlagen, drukt u op de toets met pijltjes op en neer die zich het dichtst bij de weergave bevindt. Bij de eerste druk op de knop worden de LAST ingevoerde instelling getoond. Bij iedere druk op de knop wijzigt u de instelling met een graad.

Op de weergave wordt de neue instelling even getoond, alvorens opnieuw de huidige temperatuur worden getoond. (U vindt meer details over temperatuurinstellenen op de volgende pagina's.)

N.B.

De geavanceerde elektronische regeling in uw koelkast bevat extra weergavemodi voor gebruik door installateurs om snel een probleem bij de werking vast te stellen.

Keuze tessen graden Celsius of Fahrenheit

U kunt maar keuze de regeling instellen voor weergave in graden Celsius of in graden Fahrenheit. Om te wisselenCUSen graden Fahrenheit en graden Celsius, drukt u op de knop Modus (tussen de twee digitale temperatuurweergaven).

Druk hier om graden Celsius of graden Fahrenheit te kiezen.

De temperatuur aanpassen

Nadat uw koelkast 24CLR heeft gewerkt, kunt u de temperatuur als nodig aanpassen. Wijzig de temperatuur geleidelijk en met kleine verschillen en geef uw koelkast de tijd om te stabiliseren na een temperatuurwijziging. Lees de onderstaande richtlijnen voor temperatuurinstellungen.

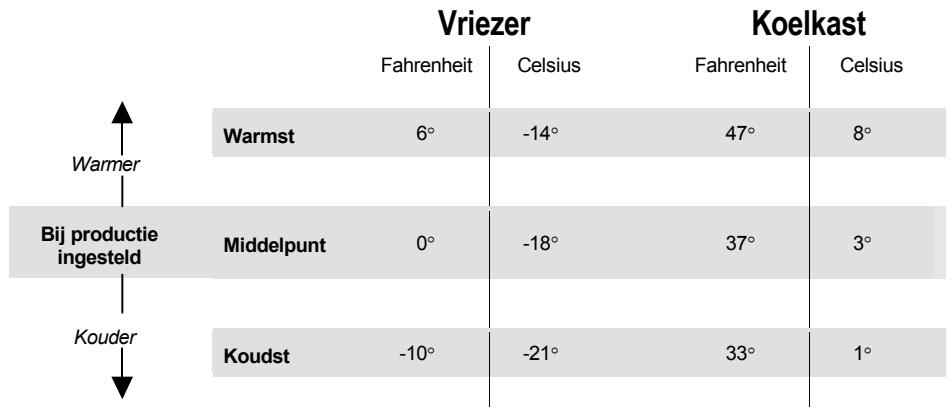

Regeling van temperatuurbereik

Richtlijnen om de temperatuur bij te stellen

Indien het koelgedeelte te warm is:	Verlaag de temperatuur van de koelkast met=eén graad door te drukken op de knop met neerwaartse pijl.
Indien het koelgedeelte te koud is:	Verhoog de temperatuur van de koelkast met=eén graad door te drukken op de knop met opwaartse pijl.
Indien het vriesgedeelte te warm is:	Verlaag de temperatuur van de vriezer met=eén graad door te drukken op de knop met neerwaartse pijl.
Indien het vriesgedeelte te koud is:	Verhoog de temperatuur van de vriezer met=eén graad door te drukken op de knop met opwaartse pijl.

Wat u moet doen wanneer de temperatuurweergaven flikkeren.

Permanent flickkeren van bevide temperatuurweergaven kan wijzen op een probleem met de werkking opgemerkt door het besturingsystem. Bel uw onderhoudstechnicus bij Electrolux om te weten waarom de weergaven flickkeren.

ALARMEN VAN SYSTEEMCONTROL

Het elektronische besturingsystemeert permanent uw koel-/vrieskast op stabiele temperatuur, open of gesloten deuren en stroomonderbrekingen. Verschillen in de gewone werkconditions worden via bepaalde geluiden en vier statusindicatielampjes gemeld.

N.B.

ledere instelling op het bedieningspaneel worden bevestigd via een hoorbare toon.

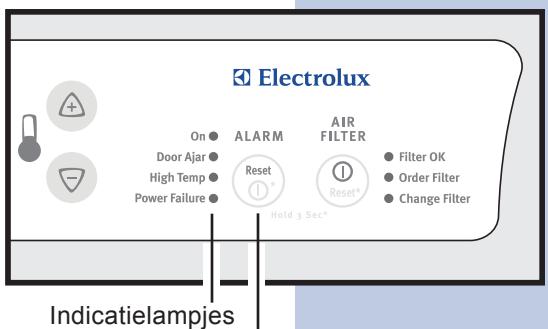

Knop Alarmreset

Reactie op een alarm (geluiden en individielampjes)

Het besturingsystem van uw koelkast kan de volgende informatie meedelen met geluiden en alarmindicatielampjes.

Naam van alarm	Indicatie-lampje	Hoorbare geluiden	Toestand	Reactie
Aan	(Lampje isuit)		Het alarmsysteme is Niet actief, verwijl het koel- en het vriesgedeelte afkoelen tot de actuèle temperatuurinstellenen.	Indien de temperatuur in het vries- en het koelgedeelte na drie uur nicht de ingestelde temperatuur heeft bereikt, za het besturingsystem wellicht op een andere toestand wijzen.
	Ononderbr oken groen		Alarmsysteme is actief.	Geen reactie nodig.
Deur Niet helemaal gesloten	Flikkerend groen	✓	De deur van het vries- of van het koelgedeelte staatmeer dan vrij minuten open.	Sluit de deur om het alarm uit te schakelen en opnieuw in te stellen.
Hoge temperatuur	Flikkerend oranje	✓	De temperatuur in het vries- of in het koelgedeelte is almeer dan een uur te hoog geweest (7,2°C of meer).	Druk op de knop Alarmreset om het alarm uit te schakelen.
Stroomonder breking	Flikkerend oranje		Het systeme vond een stroomonderbreking.	Druk op de knop Alarmreset om het alarm uit te schakelen en druk nogmaals om opnieuw in te stellen. Controller of de stroomonderbreking zo lang heeft geduurd, dat de temperatuur van bewaarde levensmiddelen is veranderd.

Gebruik van de knop Alarmreset

U kunt het alarmsystemeem activeren en deactiveren door de knop Alarmreset gedurende drie seconden ingedrukt te houden. U gezruikt deze knop dus ook om alarmgeluiden en/of flikkerende indicatielampjes uit te schakelen.

OPGELET

Het alarmsystemeum wird nicht automatisch opnieuw ingesteld nadat u de elektriciteitsdraad van de koelkast hebt uitgetrokken en opnieuw ingestoken. Om het alarm opnieuw te activeren, moet u op de knop Alarmreset drukken.

Nadat u het alarmsysteme hebt gedeactiveerd, dient u de knop Alarmreset opnieuw gedurende drie seconden ingedrukt te houden om het alarm opnieuw in te stellen (te activeren). Het Aan-indicatielampje blijftuit, terwijl het koel- en het vriesgedeelte afkoelen tot de actuèle temperatuurinstellen. Wanner de temperatuur de ingestelde waarde bereikt, worden het Aan-lampje groen en wijst dus op een actief alarmsysteme.

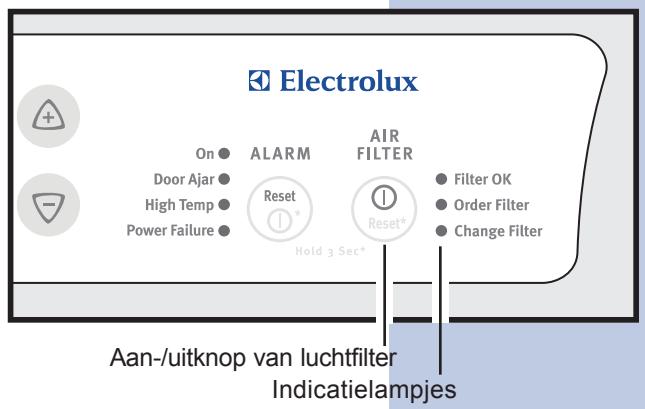

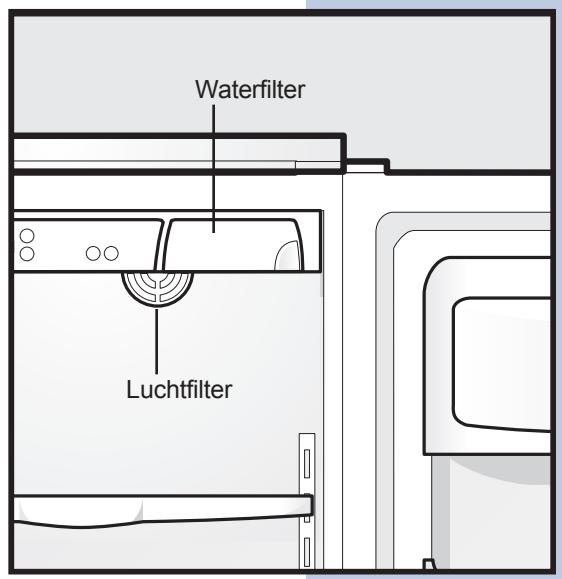

Controle van de luchtfilterstatus

De luchtfilter in uw koelkast moet nu en dan worden verrangen. U kunt controleren of een verranging nodig is door de knop Aan/uit voor de luchtfilter ingedrukt te honden gedurende drie seconden.

Controle van de luchtfilterstatus:

1 Druk op de knop Aan/uit van de luchtfilter. Hierdoor wordt een testcyclus geactiveerd. Een van de drie lampjes voor de filterstatus za branden en op een onderstaande status wijzen:

Filter bestellen: de luchtfilter is voor ongeveer 80 procent opgebruikt. Bestel een neue filter.

Filter wijzigen: de luchtfilter is voor 100 procent opgebruikt. Vervang de filter nu.

2 Druk op de knop Aan/uit van de luchtfilter om het statuslampje uit te schakelen.

N.B.

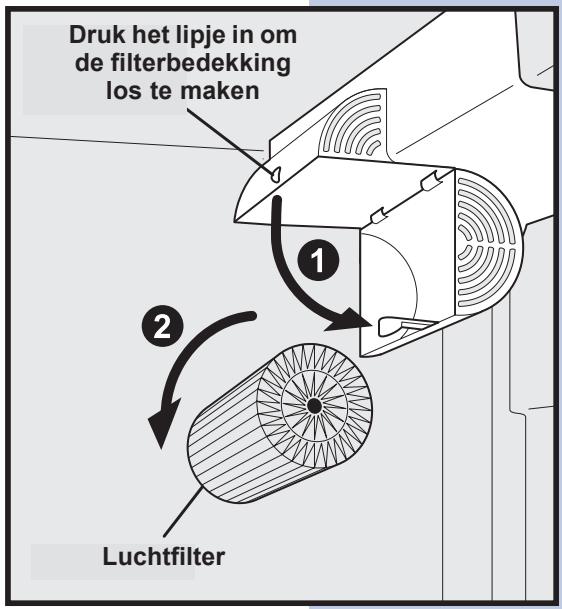

Instructies over verranging van de luchtfilter(Int) u lezen in een van de onderstaande hoofdstukken van deze gebruiks- en onderhoudshandleiding.

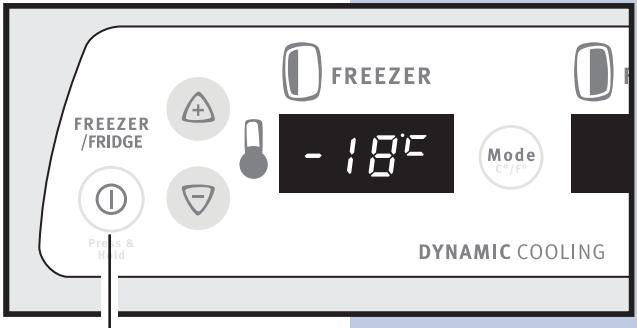

AAN- EN UITSCHAKELEN VAN HET KOELSYSTEEM

U kunt het koelsystem in uw koelkast deactiveren door de drukken op de knop Aan/uit aan de linkerzijde van het paneel voor de temperatuurregeling.

Opdat u het koelsysteme nim not ongewenst zou uitschakelen, za de knop uitsluitend werken wanner u deze gedurende drie seconden ingedrukt houdt.

Zodra u het koelsysteme hebt gedexeerd, worden alle koeling voor het vries- en het koelgedeelte onderbroken.

Om het koelsystem opnieuw in te schakelen, dient u de knop Aan/uit opnieuw gedurende drie seconden ingedrukt te houden.

Aan-uitknop van koelsysteme

BELANGRIJK

De aan-uitknop regelt alleen het koelsysteme van uw koelkast. De lampjes en andere elektrische componenten blijven onder stroom staan, tenzij u de elektriciteitsdraad uit het stopcontact trekt.

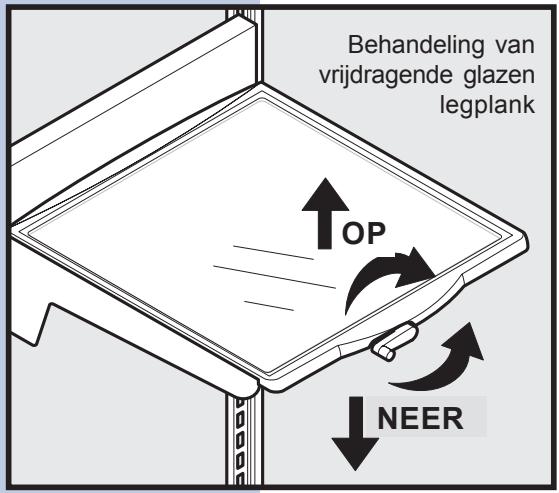

VRIJDRAGENDE LEGPLANKEN

OPGELET

Behandel de legplanken in voorgespannen glas algtd uisterst voorzichtig, om geen verwondingen door gebroken glas op te lopen.

De posities van de legplanken in het vries- en het koelgedeelte kut u zich probleemloos aanpassen. De legplanken zijn uitgerust met bevestigingsbeugels voor de sleufsteunen achteraan ieder vak.

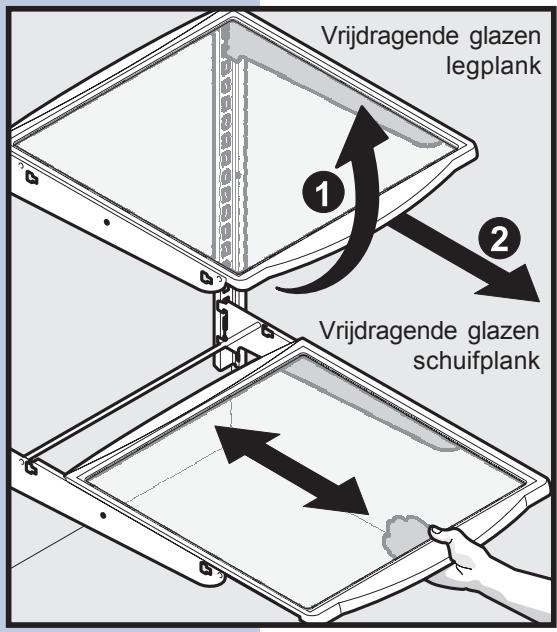

De positie van een legplank wijzigen:

1 Verwijder eerst alle voedsel van de bij te stellen legplank.
2 Tildevoorsterrandop.
3 Trek de legplankuit.
4 Plaats de bevestigingsbeugels terug in de gewenste steunsleuven.
5 Laat de legplank zakken en plaats goed vast.

Eigenschappen van de legplanken

Uw koelkast is uitgerust met glazen SpillSafeTM-legplanken die zo zichen gemaakt, dat alle gemorste voedsel of vloeistof worden opgehonden. U kurz deze legplanken uitschuiven om voedsel uit te nemen en om snel schoon te make.

Wanner u de schuifplanken zo ver als möglich hebt uitgetrokken, worden ze door een arret geblokkeerd. Schuifplanken können nicht van de bevestigingsbeugels worden gehaald.

LADEN

Uw koel-/vrieskast heeft diverse bewaarlagen. De meeste dergelijkke laden haben vaste posities onderaan het koelgedeelte.

Groenteladen

Groenteladen dieren voor de bewaring van fruit, groenten en andere verse producten. Alvorens u producten in een groentelade opbergt:

• Was de producten in schoon water en verwijder het overtollige water.
• Verpak producten met een sterke geur of hoge vochtigheidsgraad.

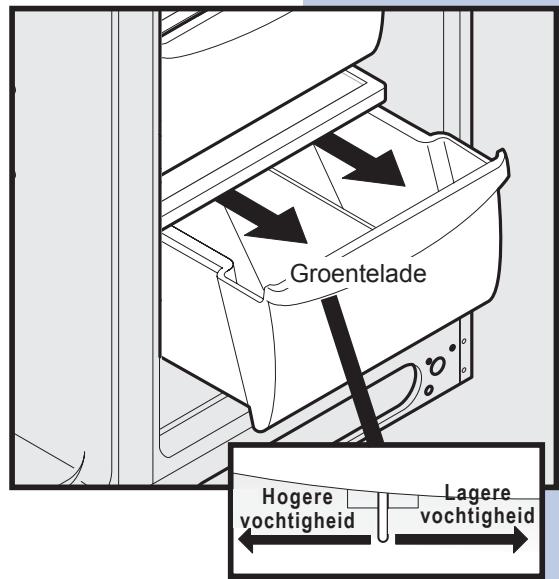

Regeling van de vochtigkeit in de groentelade

De groenteladen zijn uitgerust met een schuifknop voor bijstelling van de vochtigheidsgraad in de lade. Met deze functie(Int) u de vochtigheidsgraad verhogen, waardoor bepaalde verse producten langer können worden bewaard.

N.B.

Bladgroente kan het best worden bewaard als de vochtigheidsgraad op "hoog" is ingesteld, of in een lade zonder vochtigheidsregeling. De instromende lust is dan minimaal en de vochtigheidsgraad worden zo hoog möglich gehonden.

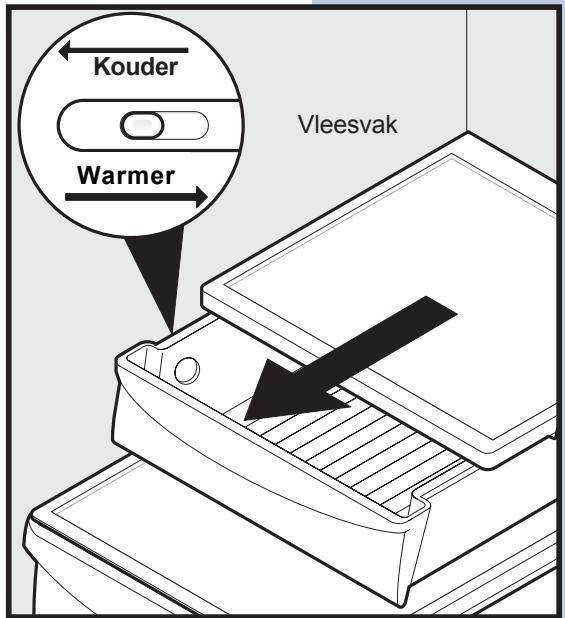

Vleesvak

Sommige modellen zijn met een vleesvak uitgerust waarin u grote stukken vlees gedurende een korteijdkest bewaren. Deze lade is uitgerust met een schuifknop voor bijstelling van de temperatuur in de lade.

Vlees dat u langer dan twee davon bewaren, moet worden ingevroren. Indien u in deze lade fruit of groenten wenst te bewaren, moet u de temperatuur hoger instellen, zodat de producten nicht bevriezen.

DEUREN

Bewaarbakjes

De deuren van de vries- en koelgedeelten zijn uitgerust met handige bewaarbakjes. U kurz都认为 bakjes uithalen en gemakkelijk schoonmaken. Bepaalde bakjes hebben vasteplaatsen, terwijl u andere als nodig kurz bijstellen.

De bakjes in de deuren zijn ideaal om bokalen, flessen,blicken en andere große containers te bewaren. Deze bakjes zijn ook handig om snel een keuze te make nussen vaak gebruikte producten.

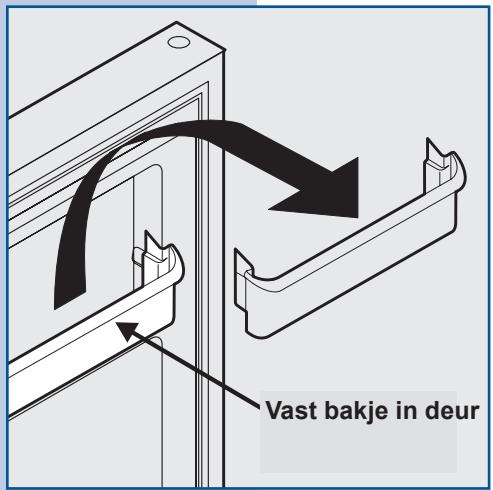

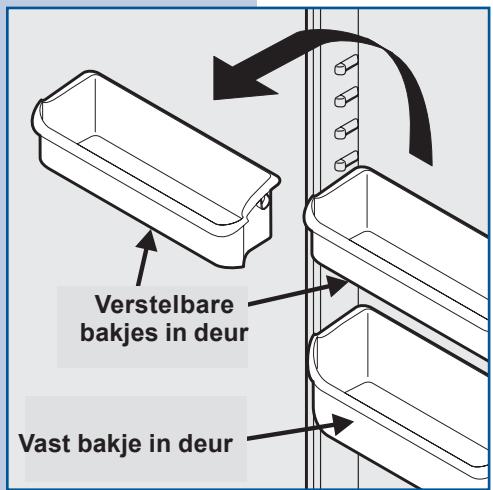

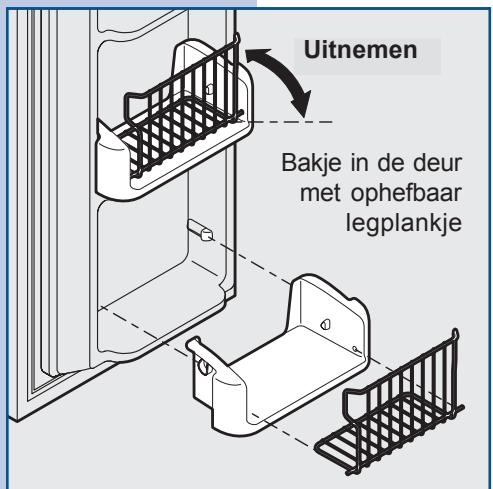

De positie van een verstelbaar bakje in de deur wijzigen:

1 Verwijder eerst alle voedsel uith het bij te stellen bakje.
2 Neem het vakje stevig met beiden handen vast en hef het omhoog.
3 Haal het bakje uit.
4 Plaats het bakje direct boven de gewenste positie.
5 Laat het bakje zakken enplaats goed vast.

ACCESSIONS

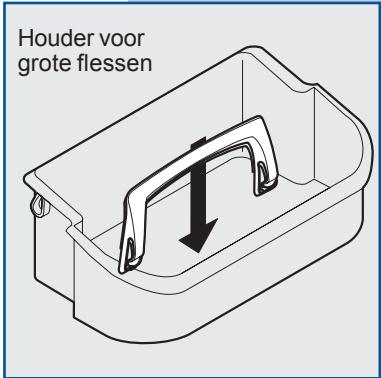

Houder voor große flessen

In deze houder voor große flessen worden uw producten gegen omvallen beschermd wonneer u de deur van uw koelkast opent of sluit. Bij installmentie klikt u de uiteinden van de houder over de rand van de wand (zie de afbeelding).

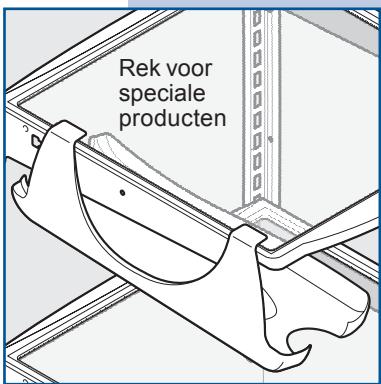

Rek voor speciale producten

Dankzij het innoverende ontwerp van dit rek voor speciale productenkest u zes drankblikken, een wijnfles, een fles frisdrank van twee liter of een doos eieren opbergen. Het rek voor speciale producten staat u door het op de linkerzijde van een legplank te schuiven (zie de afbeelding).

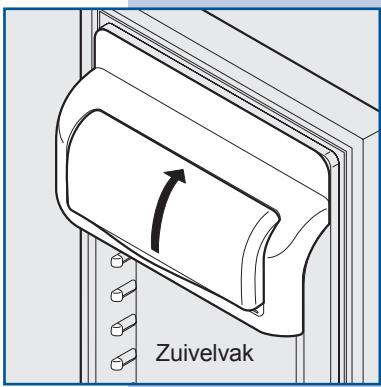

Zuivelvak

In het zuivelvak bovenaan de deur van uw koelkast kut u gedurende een korte periode kaas, smeerboter of gewone boter bewaren. Het zuivelvak heeft een ophefbaar deksel en is, special voor deze voedingswaren, warmer dan het openbewaargedeelte.

OPGELET

Om te vermijden dat in het besturingsystem van uw koelkast fouten optreden, mag u de magnee terchter het zuivelvak nooit verwijderen.

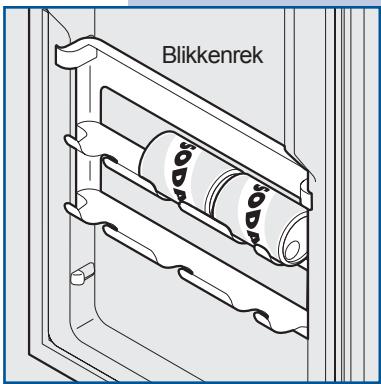

Blikkenrek

In het blinkkenrek(Intu doeltreffend en veilig tot ces drankblikken bewaren.

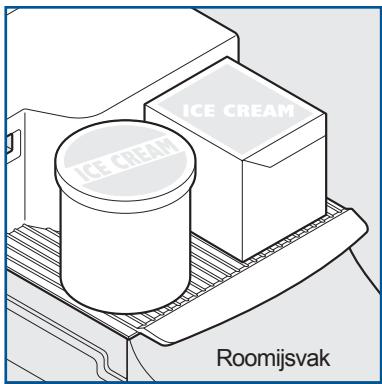

Roomijsvak

Het roomijsvak worden bevestigd bovenaan het ijss voor de ijsdispenser. In dit vakkest u Ronde en rechthoekige dozen roomijs bewaren.

GEBRUIK VAN DE DISPENSER

Uw automatische ijs- en waterdispenser is uitgerust met een bedieningspaneel, een bakje voor een glas en twee drukpeddevs voor de ijs-en watertoevoer.

Gebruik van het bedieningspaneel van de dispenser isoodzakelijk voor de ijsdispenser, maar Niet voor de waterdispenser. Het bedieningspaneel heeft ook opties voor de verlichting, controle van de filter en verhoogde snelheid bij de productie van ijs en bij invriezen.

Electrolux

IJsdispenser

Voor de werkung van de ijds dispenser, drukt u eerst op uw keuze, ijsschilfers of ijsblokjes. Druk een glas gegen de dispenserpeddel (zo ver möglichk om alle ijs op te vangen). Trek het glas weg van de dispenserpeddel als u voldoende ijs hebt.

Op de volgende paging vindt u details over de regeling van de dispenser.

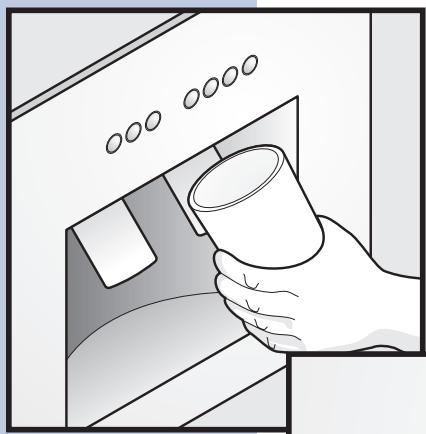

Waterdispenser

Houd een glas gegen de peddel van de waterdispenser. Trek het glas weg van de dispenserpeddel als u voldoende water hebt.

Het water van de dispenser is nicht koud. Voor kouder water vult u het glas eerst met ijsblokjes of ijsschilfers.

Druiplade

Een druiplade onderaan de dispenserbak dient omkleine gemorste hoeveelheden op te vangen en om het water te verdampen. Deze druiplade kan worden verwijderd om te worden gereinigd.

N.B.

Giet nooit overtollig water en ijs in de druiplade. Deze lade heeft geen afvoer.

GEBRUIK VAN HET BEDIENINGSPANEEL VOOR DE DISPENSER

Knop en indicatielampje voor ijssblokjes	Druk op de knop om ijssblokjes te krijgen. Het lampje is blauw. Druk een glas hoog op gegen de peddel van de dispenser om alle ijs op te vangen.
Knop en indicatielampje voor ijsschilfers	Druk op de knop om ijsschilfers te krijgen. Het lampje is blauw. Druk een glas hoog op gegen de peddel van de dispenser om alle ijs op te vangen.
Knop en indicatielampje voor hetlicht	Druk op de knop om hetlicht van de dispenser te doen branden. Het lampje is blauw. Druk opnieuw op de knop om hetlicht van de dispenser te doen. Hetlicht gaat ook automatisch branden tijdens het dispensen van ijs en/of water.
Knop en indicatielampje voor filterstatus	Het lampje krijgt een van de drie onderstaande kleuren om op de status van de waterfilter te wijzen, wanner u de dispenser gebruikt: Groen de waterfilter hoeft nicht te worden verrangen. Oranje de waterfilter is voor ongeveer 80 procent opgebruikt; bestel een neue filter. Rood de waterfilter is voor 100 procent opgebruikt; verrang de filter zo spoedig möglich. Na verranging van de waterfilter, stelt u de filterstatus opnieuw in door de knop Filterstatus gedurrende 10 tot 15 seconden ingedrukt te houden.
Knop en indicatielampje voor vergrendeling	De dispenser kan worden vergrendeld om ongewenst gebruik te verhinderen. Houd de knop gedurrende 3 tot 5 seconden ingedrukt om te vergrendelen. Het lampje is blauw. Om te ontsluiten, houdt u de knop gedurrende 3 tot 5 seconden ingedrukt en het lampje worden gedoofd.
Knop en indicatielampje voorzepteer snel invriezen	Houd de knop gedurrende 3 tot 5 seconden ingedrukt om de functie voor snel invriezen te activeren (behoud van de versheid). Het lampje is blauw. Houd de knop opnieuw gedurrende 3 tot 5 seconden ingedrukt om de functie te deactiveren.
Knop en indicatielampje omzepteer snel ijs te krijgen	Houd de knop gedurrende 3 tot 5 seconden ingedrukt om voor speciale gelegheden (feestjes bijvoorbeeld) snel ijs te makeen. Het lampje is blauw. Houd de knop opnieuw gedurrende 3 tot 5 seconden ingedrukt om de functie te deactiveren.

VOORBEREIDEND GEBRUK VAN DE WATERTOEVOER

Het systemd voor watertoevoer maar de koel-/vrieskast.bestaat UIT diverse buizen, een geavanceerde waterfilter, een verdelijkklepbank en een reservoir, zodate er altijd meer dan voldoende water beschikkaar is voor uw ijs- en waterdispenser. Dit systemd moet hebmaal met water�z gewuld, alvorens u de eerste keer op een externe waterleiding aansluit.

OPGELET

Voor de werkking van de dispenser ligt de aanbevolen druk op de watertoevoerussen 1,4 en 6,9 bar.
Te hoge druk kan een slechte werkking van de waterfilter veroorzaken.

Voorbereidend gebruik van de watertoevoer:

1 Begin het reservoir te vullen door een glas ingedrukt te houden gegen de peddel van de waterdispenser.
2 Blijf het glas zo houden, totdat er water UIT de dispenser stroomt. Dat zar ongeveer 1,5 minuten duren.
3 Laat het water gedurende een drietal minuten stromen, zodat het system en de loodgieterij worden gespoeld en alle onzuiverheden worden verwijderd (u hoeft dit nicht ononderbroken te doeon; u kunt het glas onsordtussen uitgieten).

N.B.

In de waterdispenser is een mechanisme ingebouwd dat de waterstroom aflsuit na 3 minuten ononderbroken gelebruik. Zodra u de peddel van de dispenser loslaat, worden dit aflsuitmechanisme opnieuw ingesteld.

OPGELET

Door de peddel van de dispenser langer dan 4 minuten ingedrukt te houden, raakt de motor van de dispenser overbelast en stopt. De bescherming gegen overbelasting worden automatisch opnieuw ingesteld na 3 tot 4 minutes.

WERKING EN ONDERHOUD VAN DE IJSDISPENSER

De ijsmachine, de ijsbak en het vulmechanisme voor de dispenser bevinden zich bovenaan het vriesgedeelte. Nadat de koel-/vrieskast is geinstalleerd en een,aantal uren is gekoeld, kan de ijsmachine binnen 24 eer ijrs produceren. In een tweetalragen kan de ijsbak geheel zich genvuld.

BELANGRIJK

De ijsmachine is bij productie geactiveerd, zodate ze onmiddelijk kan beginnen te werken zodia u de koelkast hebt geinstalleerd. Indien u de koel-/vrieskast Niet op de waterleiding kunt aansluiten, plaatst u de schakelaar voor de ijsmachine op "uit". Indien u dit Niet doet, kan de vulklep van uw ijsmachine lawaaierig worden. De klep zal immers proberen te werken zonder water.

Gebruik van de ijsdispenser na installment

Alvorens u de eerste keer ijrs maakt, moet u de watertoevoer een eerste keer latent werken op de wijze die eerder is uitgelegd. Lucht in de leidingen kan resulteren in twee tot drie lege cycli voor de ijsmachine. Indien het systemen Niet eerst wordt gespoeld, konnen de ijsblokjes daarenboven verkleurd+zijn of een rare smoak hebben.

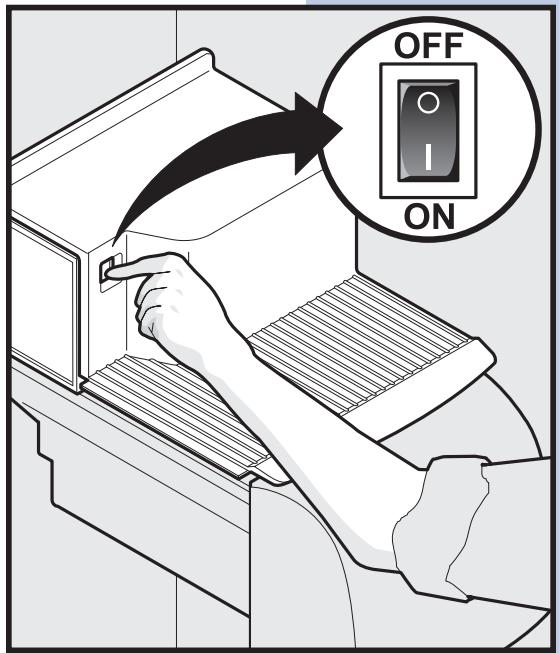

De ijsdispenser aan- en uitschakelen

De ijssproductie worden geregeld door de aan-/uit-schakelaar van de ijsmachine. Druk de schakelaar op "O" (uit) om uit te schakelen en op "I" (aan) om aan te schakelen.

N.B.

De ijsmachine is ook uitgerust met een ingebouwde signalarm die de ijproductie automatisch stopt, zodra de ijsbak vol is. Deze signalarm mag u Niet gebruiken om de ijsmachine handmatig te stoppen.

Tips voor gebruik van de ijsdispenser

• IJsblokjes die te lang worden bewaard, können een rare smoak krijgen. Ledig de ijshouder volgens de instructies op de volgende頁ina.
  Schud nu en dan de ijshouder om de ijsblokjes van elkaar geschienen te honden.
• Indien uw koel-/vrieskast Niet op een waterleiding is aangesloten of de watertoevoer Niet is aangesloten, schakelt u de ijsmachine uit door te drukken op de aan-/uit-schakelaar.
• Wanner u in een keer een groe hoeveelheid ijs nodig hebt, kunt u de blokjes het best directuit de ijshouder halen.

• Uhoort de volgende, gewone geluiden wanner de ijsmachine werkt:

• draaiende motor;

• villende ijblokjes in de ijshouder;
• het openen en sluiten van de waterklep;
• ijs dat van de lade loskomt;
  stromend water.

Schakel de ijsmachine uit, wanner u de vriezer schoonmaakt en gedurende vakanties.
- Sluit de kraan voor de watertoevoer, wanner u de ijsmachine voor een langereperiode uitschakelt.

OPGELET

De ijsmachine kan worden beschadigd door de chemische producten van een slecht functionerend wateronthardingstoestel. Voer het nodige onderhoud uit aan het wateronthardingstoestel dat zorgt voor het water voor uw koel-/vrieskast.

Reiniging van de ijsdispenser

Maak de ijsmachine en ijsbak regelmatig schoon en in ieder geval alvorens u met vakantie.gaat of verhuist.

OPGELET

Wanner u de ijsbak uithaalt, mag u de ijskok (vooronder aan de bak) Niet als een hendel grijpen. De oppervlakken van de ijskok hunnen scherp+zijn.

Reiniging van de ijsdispenser:

1 Schakel de ijssproductie uit door te drukken op de aan-/uit-schakelaar van de ijsmachine.
2 Haal de ijsbakuit door deze op te tillen en uit te trekken.
3 Ledig de ijsbak en maak zorgvuldig schoon met een zacht detergens. Spoel met zuiver water. Gebruik geen harde of schurende middelen.
4 Laat de ijsbak helemaal drogen alvorens in de vriezer terug te plaatsen.
5 Verwijder brokjes ijs en maak de legplank in de ijsbak en de koker in de deur van diepvries schoon.
6 Plaats de ijsbak terug. Hervat de ijssproductie door te drukken op de aan-/uit-schakelaar van de ijsmachine.

Verwijder en ledig de bak waar het ijs worden bewaard, indien:

• door een lange stroomonderbreking (langer dan een uur) de ijsblokjes in de ijsbak smelten en aan elkaar vriezen, waardoor het mechanisme van de dispenser worden geblokkeerd;
• u de ijds dispenser Niet vaak gebruikt, aangezien de ijsblokjes aan elkaar zullen vriezen in de bak en het dispensermechanisme zullen blokkeren.

Haal de ijsbak uit en schud om de ijsblokjes los te make, of om schoon te make zoals hierboven ward uitgelegd. Gebruik nooit een ijspriem of een vergelijkbaar scherp voorwerp om ijs te breken. Hierdoor kunt u de ijsbak en het dispensermechanisme beschadigen.

BELANGRIJK

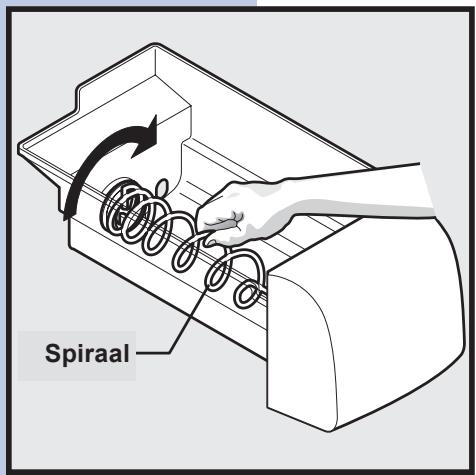

Draai Niet aan de spiraal in de bak, wanner u de ijsbak uithaalt. De spiraal moet in lijn blijven met het aandrijfmechanisme, wanner de bak worden teruggeplaatst. Indien u toch ongewild de spiraal verplaatst, brengt u deze met kwartdraaien opnieuw in lijn, zodat de ijsbak goed kan worden geplaatst.

PLAATSING VAN DE FILTERS

Uw koel-/vrieskast is uitgerust met afzonderlijke water- en luchtfiltering. De waterfilter filtert alle drinkwater voor de dispenser en het water voor de ijsproductie. De luchtfilter verwijdert geurtjes en onzuiverhedenuit het koelgedeelte.

Waterfilter

De waterfilter bevindt zich bovenaan het koelgedeelte, naast het paneel voor elektronische regeling. In het vorige hoofdstuk van deze handleiding vindt u nadere informatatie over het tijdstip voor verwangting van de filter.

Luchtfilter

De luchtfilter bevindt zich in de achechterhoek boven in het koelgedeelte. In het vorige hoofdstuk van deze handleiding vindt u nadere informatatie over het tijdstip voorervanging van de filter.

VERVANGING VAN DE LUCHTFILTER

In gewone omstandigheden dient u de luchtfilter om de zes maanden te verrangen voor optimale filtering van geurtjes in de koelkast. Afhankelijk van de soorten en hoeveelheden levensmiddelen die u gewoonlijk in uw koelkast bewaart, kan deze periode anders zich. Vervanging van de luchtfilter:

1 Druk op het plastic boellenlipje aan de zijkant van de ombouw rond de luchtfilter. De scharnierende onderste helft valt open.
2 Haal de oude filter uit en gooi weg.
3 Haal de neue filter uit de verpakking en plaats unde in descharnierende onderste helft van de ombouw.
4 Druk de scharnierende onderste helft omhoog, zodate het lipje in gesloten positie klikt.
5 Houd de knop Filterreset op het elektronisch regelpaneel gedurende 3 seconden ingedrukt. De status is opnieuw ingesteld zodia het lampje Filter OK brandt.
6 Houd de knop Filterreset opniew gadurende 3 seconden ingedrukt om het filterstatussystem eui te schakelen.

N.B.

Het elektronische bedieningspaneel bovenaan het koelgedeelte heeft regelknoppen voor bewaking van de status van de luchtfilter. In het vorige hoofdstuk vindt u meer informatatie over deze regelknoppen.

VERVANGING VAN DE WATERFILTER

In gewone omstandigheden dient u de waterfilter om de zes tot negen maanden te verrangen om de kwaliteit van het water zo goed möglich te houden. Het lampje voor de filterstatus op het bedieningspaneel van de dispenser waarschuwt u om de filter te verrangen, nadat 1514 liter water door het system is gestroomd.

Vervang de filter alvorens de koel-/vrieskast opniew te installereren, wanneer u, bijvoorbeeld vanwege een verhuizing, deze gedurende een langere periode Niet hebt gebruikt.

N.B.

Het ijs- en watersystem kan ook zonder filtering werken, mits u een omloop gebruikt inplaats van het waterfilterelement. Neem contact op met de klantenservice van Electrolux om de omloop te bestellen (onderdeelnummer 240396701).

Meer info over uw geavanceerde waterfilter

De ijs- en waterfilter pure advantage™ of pure advantageplus is getest en geattesteerd door NSF International, de in de Verenigde Staten erkende keuringsorganisatie zonder winstgevend doel, voor de openbare gezondheid. Het filtersystem is getest en geattesteerd volgens de ANSI/NSF-normen 42 en 53. Op het informatieblad over werkung en resultaten dat met uw product is geleverd, vindt u gedetailleerde specificaties.

Dit system mag nicht worden gebruikt met microbiologisch onveilig water of met water van onbekende kwaliteit, zonder het grondig te hebben ontsmet voor- of nadat het door het filteringssystem stroomt. Test- en keuringsresultaten van NSF:

• Nominale capacititeit - 1514 liter
• Nominaal werkingsdebiet - 1,9 liter per minuut
  Maximale, nominale druk - 6,9 bar
  Maximale bedriifstemperatuur - 37,8°C

Vervanging van de waterfilter:

U hoeft de watertoevoer Niet af te sluiten om de filter te verrangen. Houd een doek maar omkleine hoeveelheden water tijdens de verranging van de filter af te drogen. Onderaan deombouw van de filter zitten twee afwateringsgaatjes. U要去aarom alle voedsel van debovenste legplank verwijderen.

N.B.

De o-ringen op een neue waterfilter zijn gesmeerd. Verwijder dit smeermiddel Niet, zodat de ringen voor een goede dichting konnen zorgen.

1 Plaats de schakelaar voor de ijsmachine op uit (in een vorig hoofdstuk vindt u meer informatie over het uitschakelen van de ijsmachine).
2 Druk op de knop om de filter vrij te maken rechts van het filtrerelement.
3 Schuif het oude filtrilegelementrecht vooruit uit de ombouw en gooij weg.
4 Haal het neue filterelement uit de verpakking en schuif voorzichtig in de filterombouw tot aan de klikverbinding achteraan de ombouw.

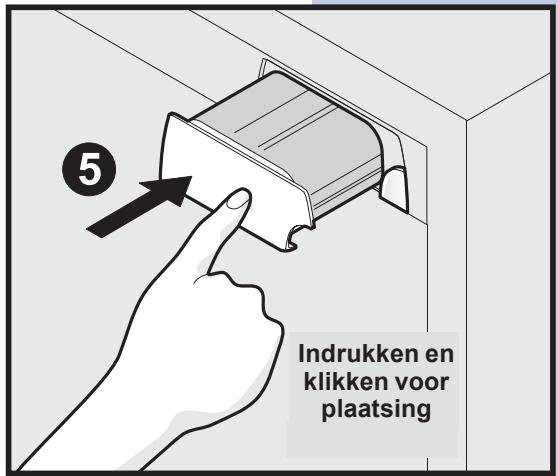

5 Druk hard totdat het waterelement vast klikt. Indien het filtrerelement goed zit, za de voorkant inlient liggen met de knop om de filter vrij te make.
6 Plaats de schakelaar voor de ijsmachine op aan (zie pagina 21 voor meer informatie over het inschakelen van de ijsmachine).
7 Druk een glas gegen de waterdispenser en contrôleer op lekkage in de filterombouw. Gesputter en gepruttel verwijl het systeme de lucht uit het dispensersysteme driift, zichniet ongewoon.
8 Nadat u eén glas water hebt bevuld, blijft u het systeme gedurende ongeveer drie minuten spoelen.
9 Houd de knop Filterstatus op het regelpaneel van de ijs- en waterdispenser gedurende 3 seconden ingedrukt. Het lampje knippert rood, oranje en groen om aan te duiden dat de filterstatus opnieuw is ingesteld.

Bewaring van voedsel en energiebesparing

IDEETJES VOOR BEWARING VAN LEVENSMIDDELEN

Bewaring van vers voedsel

• Houd het koelgedeelte op een temperatuur:tussen 1,1^ en 4,4^ . De optimale temperatuur is 2,8^ (in een van de vorige hoofdstukken vindt u meer informatie over de instelling van de temperatuur).
• Bewaar nicht te veel levensmiddelen op de legplanken van uw koelkast, aangezien de luchtcirculatie dan minder worden en Niet alles geleijk worden gekoeld.

Groenten en fruit

• Bewaar groenten en fruit in de groenteladen waar de vochtigheid helpt om de kwaliteit van uw producten langer te behouden.

Bewaring van voedsel en energiebesparing

Vlees

• Verpak zorgvuldig ongekookt vlees en gezogelte, om lekkage en aanraking met andere voedsel of andere oppervlakten te vermijden.
• Gebruik het vleesvak om vlees gedurende een korteijd te bewaren. Vlees dat u langer dan tweeragen wilt bewaren, moet worden ingevroren.

Bewaring van bevoren voedsel

• Houd het vriesgedeelte op een temperatuur van ten hoogste -18^ (in een van de vorige hoofdstukken vindt u meer informatatie over de instelling van de temperatuur).
• De vriezer werkht het best indien ten minste voor 2/3 bevuld.

Voedsel inpakken om in te vriezen

• Om uitdroging en verslechtering van de kwaliteit van uw voedsel zo beperkt möglich te houden, gebruikt u aluminiumfolie, diepvriesverpakking, diepvrieszakken of luchtdichte verpakking. Maak de verpakking zoveel möglich luchtdicht en sluit vast. Lucht in de verpakking kan het voedsel uittrogen, van kleur doen veranderen of een slechte smaak gezven (vriesbrand).
• Verpak vers vlees en gezogelte in de aangewezen diepvriesverpakking alvorens in te vriezen.
• Vries nooit vlees dat geheel was ontdooid, opniew in.

De diepvries laden

• Vermijd om te veel warm voedsel tegelijkkertijd in de diepvries te stoppen. Hierdoor wordt de diepvries overladen, za het vriesproces langzamer gebeuren en kan de temperatuur van ingevroren voedsel stijgen.
• Laat ruimte:tussen het verpakte voedsel. Op die manier kan de koude lucht vrij circuleren en za het voedsel zo snel möglichk worden bevroren.
• Bewaar geen moeilijk in te vriezen voedsel, zoals roomijs en jus d'orange in de deurvakken van de diepvries.

IDEEEN VOOR ENERGIEBESPARING

Installatie

• Plaats de koel-/vrieskast in het koudste gedeelte van de kamer, buiten direct zonnenlicht en verwijderd van verwarmingskanalen of warmeluchtroosters. Plaats de koel-/vrieskast Niet%Dicht bijwarmte producerende toestellen, zoals een kookfornuis, oven of vaatwasmachine. Indien dit Niet maybeijk is, plaatst u een houtplaat of een extra laag isolatie tussen de twee toestellen. Dit zal helpen om de koelkast efficienter te doein werken.
  Zorg ervoor dat de koel-/vrieskast waterpas staat, zodate de deuren goed sluiten.

Bewaring van voedsel

• Plaats Niet te veel levensmiddelen in de koelkast en blokker geen koudeluchtventilatie. Hierdoor zal uw koelkast longer要去en draaien en meer energie verbruiken.
• Verpak uw voedsel en veeg dozen droog, alvorens ze in de koelkast teplaatsen. Hierdoor worden er minder vocht in de koelkast opgestapeld.
• Richt de koelkast zo in, dat u de deur zo kort möglich opent. Haal zo veel producten als möglich tegelijk kertijd uit en sluit de deur zo snel möglich.

Geluiden en uitzicht bij een gewone Werking

BETEKENIS VAN EVENTUELE GELUIDEN

Welllicht zult u in uw/Newe, zeer efficiente koel-/vrieskast geluiden horen waarmee u nicht bent vertrouwd. Deze geluiden wijzen meestal op een goede werkig van uw koel-/vrieskast. Bepaalde vloeren, muren en keukenkasten verhevigen deze geluiden.

N.B.

Energie-efficient schuim in uw koelkast is geen gezonde isolatie.

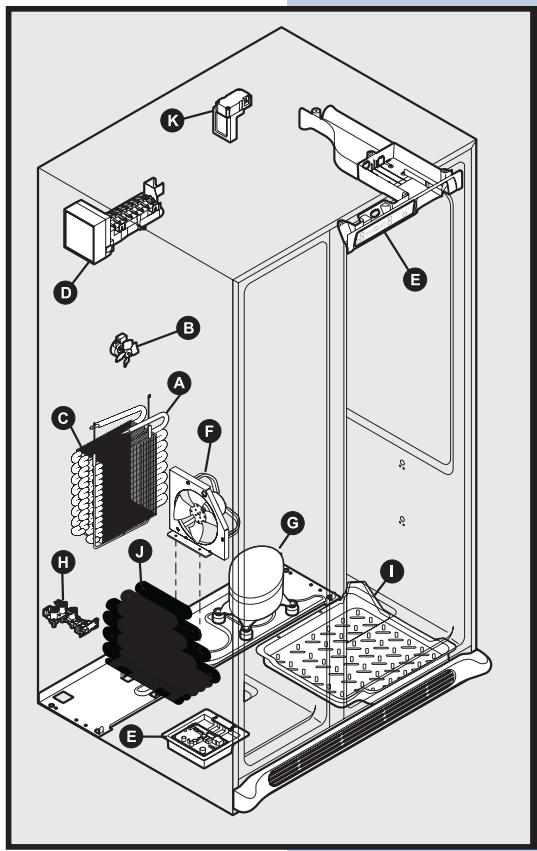

De onderstaande lijst is een lijst van de belangrijkke componenten in uw koel-/vrieskast en de geluiden die ze können make:

A Verdamper De koeling door de verdamper kan een kokend of klaterend geluid gehen.
B Verdampingsventilator Mogelijk hoort u het geluid van de lucht die door de verdampingsventilator doorheen de koelkast worden gedwonden.
C Ontdooier Tijdens ontdooicycli kan het water dat op de verwarmer drupt, een fluitend of sissend geluid gehen. Na het ontdooien kut u een ploffend geluid horen.

BELANGRIJK

Tijdens een automatisch ontvriescylus zult u gewoonlijk een rode gloed zich in de ventilatie achteraan het vriesgedeelte.

D Automatische ijsmachine Tijdens de ijssproductie zult u de ijsblokjes in de ijsbak horen vallen.
E Kouderegeling en automatische ontdooiregeling Deze onderden hunnen een knappend of klikkend geluid给他们 wanner het koelsystem worden in- en uitgeschakeld.
F Condensatieventilator Mogelijk hoort u het geluid van de lucht die door de condensor worden gedwonden.
G Compressor De moderne, zeer efficiente compressoren werkken veel sneller dan in het verleden. De compressor kan een hoog zoem- of pulserend geluid gehen.
H Waterkraan De klep geeft een zoemend geluid telkens als de kraan worden geopend om de ijsmachine te vullen.

I Afvoerschaal (niet verwijderbaar) U kurz tijdens een ontdooicyclus water in de afvoerschaal horen druppelen.
J Condensor De luchtdoorvoer kankleine geluiden geben.
K Demper met motor De demper kan een Licht zoemend geluid gebenijdens de werkinq.

BESCHERMING VAN UW INVESTERING

Door uw koelkast schoon te houden worden het uiterlijk bewaard en ontstaan er geen geurtjes. Veeg onmiddelijk gemorste levensmiddelen schoon en reinig de vries- en koelgedeelten ten minste tweemaal peraar. Neem de volgende voorzorgsmaatregelenijdens het schoonmaken:

• Gebruik nooit en op geen enkel oppervlak metalen sponsjes, schuurborstels, schurende reinigingsmiddelen of sterke alkalische oplossingen.
• Was de verwijderbare onderdelen nicht in de vaatwasmachine.
• Trek aktijd de elektriciteitsraad uit het stopcontact alvorens u begint schoon te make.

N.B.

Wonneur u de temperatuur instelt om de koeling uit te schakelen, blijf er stroom staan op de lampjes en de elektrische componenten totdat u de stekker uit het stopcontact trekt.

• Verwijder kleeflabels met de hand. Gebruik geen scheermesjes of andere scherp voorwerpen die krassen können latent op het oppervlak van uw toestel.
• Verwijder hetplaatje met het serienummer Niet.

Lees de aanwijzingen op de volgende paging om de specifieke ruimten in uw koelkast te onderhonden en schoon te make.

OPGELET

• Trek de koel-/vrieskastrecht vooruit uit om te verplaaten. Uw vloer kan worden beschadigd, wanner u de koel-/vrieskast geen en weeverschuift. Let goed op dat u de koel-/vrieskast Niet uit de loodgieterij trekt.
• Vochtige voorwerpen kleven op koude metalen oppervlakken. Raak geen gekoelde oppervlakken met natte of vouchtige handen aan.

BELANGRIJK

Draineer de watertoevoer helemaal, indien u de koelkast in vriestemperatuur opslaat of verhuist. Indien u dit Niet doet, kan er waterlekkage ontstaan wanner u de koelkast opnieuw in gebruik neemt. Neem contact op met de onderhoudsdienst om dit te doeen.

TIPS VOOR ONDERHOUD EN REINIGING

Onderdeel	Reinigungsmiddelen	Tips en voorzorgsmaatregelen
Binnen in de koel-/vrieskast en in de deuren	·Water en zeep ·Zuiveringszout en water	·Gebruik 2 soeplepels zuiveringszout in 946 ml lauw water. ·Wring overtollig water uit de spons of doe ak alvorens u rond een regelknop, lamp of een ander elektrisch onderdeel schoonmaakt.
Pakking in de deuren	·Water en zeep	·Wrijf de pakking met een schone, zichte doeck af.
Laden en bakjes	·Water en zeep	·Reinig kanalen in laden met een zichte doeck. ·Was de verwijderbare onderdelen (bakjes, laden etc.) nicht in de vaatwasmachine.
Glazen legplanken	·Water en zeep ·Glasreinigungsmiddel ·Zache sprays	·Laat het glas tot kamertemperatuur opwarmen alvorens in lauw water te dompelen.
Rooster onderaan	·Water en zeep ·Zache sprays ·Bevestiging met stofzuiger	·Verwijder het stof vooraan de rooster met een stofzuiger. ·Haal de rooster uit. ·Stofzuig dechterkant en wrijf af met een doeck of spons gedrenkt in zeepsop. Spoel af en droog.
Buitenkant en hendels	·Water en zeep ·Een Niet-schurend Reinigungsmiddel voor glas	·Gebruik geen sterke reinigungsmiddelen, ammoniak of alcohol om de hendels te reinigen. ·Gebruik een zichte doeck om gladde hendels schoon te makeen. ·Gebruik geen droge doeck om gladde hendels schoon te makeen.
Buitenkant en hendels (modellen in roestvrij staal)	·Water en zeep ·Ammoniak ·Reinigungsmiddelen voor roestvrij staal	·Reinig de roestvrij stalen voorzijde en hendels met nicht-schurend zeeppwater en een zichte keukendoek. Spoel af met schoon water en wrijf schoon met een zichte doeck. ·Verwijder hardnekkige plekken met in een ammoniak gedrenkte papieren handdoek en spoel af. Gebruik nicht-schurende reinigungsmiddelen voor roestvrij staal. Zij zijn verkrijgbaar in de meeste doe-et-zelfzaken of de belangrijkste grootwarenhuizen. Volg altijd de instructies van de fabrikant. ·NB: altijd in de richting van de draad reinigen, vegen en afdrogen om krassen te voorkomen. ·Was de rest van de kast met warm water en een zacht vloeibaar reinigungsmiddel. Spoel goed af en droog met een schone, zichte doeck.

TIPS VOOR VAKANTIE EN VERHUIZING

Gelegenheid Tips

Korte vakanties	·Laat de koel-/vrieskast gewoon werkken gedurende vakanties van 3 weken of korter. ·Haal alle bederfbare levensmiddelen uit het koelgedeelte. ·Schakel de automatische ijsmachine uit en ledig de ijsemmer, zichs als u maar enkeleragen afwezig zult+zijn.
Lange vakanties	·Haal alle levensmiddelen en ijts uit, wanner u een maand of langer afwezig zult+zijn. ·Schakel het koelsysteme uit en trek de stekker uit het stopcontact. ·Schakel de automatische ijsmachine uit en draai de kraan voor de watertoevoer zich. ·Maak het binnenste gedeelte grondig schoon. ·Laat beiden deuren open om geurtjes en schimmel te voorkomen. Blokker de openstaande deuren, indien nodig.
Verhuizing	·Haal alle levensmiddelen en ijts uit. ·Laad de koel-/vrieskast van de zijkant op een eventuele gebruikte handkar. ·Plaats de wieltjes—helemaal omhoog om deze te beschemen toenwijl de koel-/vrieskast worden verschoven of verplaatst. ·Pak de kast in om krassen op de buitenkant te vermijden.

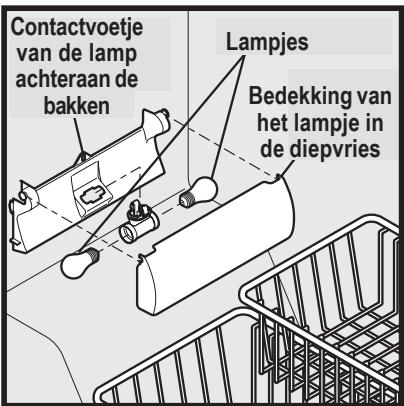

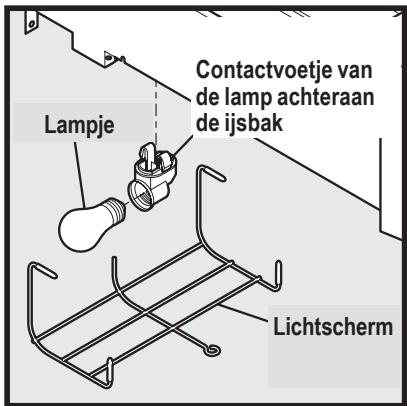

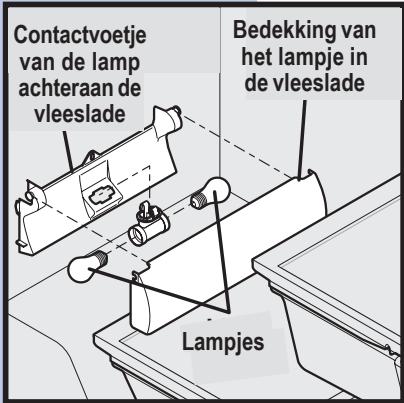

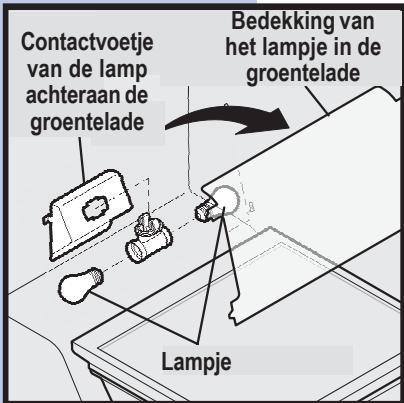

VERVANGING VAN DE LAMPEN

In het koel- en het vriesgedeelte van uw koel-/vrieskast zitten lampjes die nu en dan zullen要去en worden verrangen. Rond sommige lampjes is een bedekking geplaatst die u要去 verwijdenen alvorens de lampjes worden verrangen. Gebruik algijd lampjes voor huishoudapparatuur.

Vervanging van de lampjes:

OPGELET

Draag handschoenen wanner u de lampjes verrangt om snijwonden te voorkomen.

1 Trek de stekker van de koel-/vrieskast uit het stopcontact.
2 Draag handschoenen ter bescherming gegen eventueel gebroken glas.
3 Vervang de bedekking rond de lamp, indien nodig.
4 Schroef los en verrang het lampje door een special voor huishoudapparatuur bestemd lampje van hetzelfde type en metdezelfde stroomsterkte.
5 Plaats de eventuele bedekking rond de lamp terug.
6 Steek de stekker van de koel-/vrieskast in het stopcontact.

ALVORENSUBELT:

Indien u een probleem met uw koel-/vrieskast ondvindt of een werking of toestand opmerkt die u Niet begrijpt, vindt u meestal een antwoord in dit hoofdstuk. Lees dit eerst alvorens de onderhoudsdienst te bellen. Vanaf de onderstaande tabel worden informatie gegeven over vaak voorkomende problemen, oorzaken en gesuggereerde oplossingen.

Werking van uw koel-/vrieskast

Probleem	Oorzaak	Oplossing
Compressor werkct Niet.	·Koelingsystem is uitgeschakeld. ·De koel-/vrieskast is in een ontdooicyclus. ·De stekker steekt Niet in het stopcontact. ·De zekering of de stroomonderbreker is uitgeschakeld. ·Stroomonderbreking.	·Schakel het koelingsystem in. In een vorig hoofdstuk vindt u de locatie van de aan-/uit-knop van het koelingsystem. ·Dit is normaal voor een koel-/vrieskast met volledig automatische ontdooijng. De ontdoocyclus vindt regelmatinplaats en duurt ongeveer 30 minutes. ·Steen de stekker goed in het stopcontact. ·Controler/vervang de zekering. Stel de stroomonderbreker opnieuw in. ·Controler de lichten in de woning. Bel uw elektriciteit smaatschappij.
De koel-/vrieskast werkct te vlal of te lang.	·De kamer is te warm of het is een zeer warme dag. ·De koel-/vrieskast was gedurende een zekerere periode uitgeschakeld. ·De automatische ijsmachine werkct. ·De deuren zich te vaak of te lang geopend. ·De deur van uw koel-/vrieskast staat op een kier. ·De regelknop voor de diepvries is op een te lage temperatuur ingesteld (de regeling bevindt zich in het koelgedeelte). ·De pakking van de koel-/vrieskast is vuil, versleten, gebarsten of slecht geplaatst.	·In dergelijk omstandigheden zal uw koel-/vrieskast gewoonlijk langer werken. ·Het duurt 8 tot 12 eer alvorens de koel-/vrieskast hebmaal is afgekoeld. ·De ijsmachine doet de koel-/vrieskast iotaes更是werken. ·Door de warme lucht die in de koel-/vrieskast komt, werkt deze harder. Open de deuren minder vaak. ·Controler of de koel-/vrieskast waterpas staat. Controler of de deur Niet door producten is geblokkeerd. Zie het hoofdstuk met problemen bij het openen/sluiten van deuren/laden. ·Stel de regeling van het vriesgedeelte op een hogere temperatuur in, totdat u tevreden bent over de temperatuur in het koelgedeelte. Geef de temperatuur 24 eer om stabel te worden. ·Reing of verrang de pakking. Door lekkeage in de afdichting van de deur moet de koel-/vrieskast longer werken om de gewennen temperatuur te houden.
Compressor werkct Niet.	·Het elektronische besturingsystem houdt de koel-/vrieskast op een constante temperatuur.	·Dat is normal. De koel-/vrieskast gaat aan en uit om de temperatuur constante houden.
Digitale temperatuurweerg even flikkeren.	·Het elektronische besturingsystem heeft een probleem met de werkung ontdek.	·Bel uw onderhoudstechnicus bij Electrolux om te weten wat de meldingen of nummericodes op de flikkerende weergaven betekenen.

Temperatuur is te koud

Probleem	Oorzaak	Oplossing
De temperatuur in het vriesgedeelte is te koud. De temperatuur in het koelgedeelte is goed.	• De regeling voor het vriesgedeelte is op een te lage temperatuur ingesteld.	• Stel de regeling voor het vriesgedeelte op een hogere temperatuur in. Geef de temperatuur 24 uur om stabel te worden.
De temperatuur in het koelgedeelte is te koud. De temperatuur in het vriesgedeelte is goed.	• De regeling voor het koelgedeelte is op een te lage temperatuur ingesteld.	• Stel de regeling voor het koelgedeelte op een hogere temperatuur in. Geef de temperatuur 24 uur om stabel te worden.
Levensmiddelen bevriezen in de laden.	• De regeling voor het koelgedeelte is op een te lage temperatuur ingesteld.	• Zie de bovenstaande oplossing.
Het vlees bewaard in het vleesvak (sommige modellen) bevriest.	• De regeling voor het vleesvak is op een te lage temperatuur ingesteld.	• Stel de regeling voor het vleesvak hoger in. Vlees要去 worden bewaard op een temperatuur net onder het vriespunt, om zo lang möglich te+kunnen bewaren. IJskristallen zullen gewoonlijk worden gezvormd vanwege het vleesnat.

Temperatuur is te warm

Probleem	Oorzaak	Oplossing
De temperatuur in de koel-/vrieskast is te warm.	• De deuren zijn te vaak of te lang geopend. • De deur staat op een kier.	• Door de warme lucht die in de koel-/vrieskast komt, stijgt de temperatuur. Open de deuren hinter vaak. • Zie het hoofdstuk met problemen bij het openen/ sluiten van deuren/laden.
De temperatuur in het vriesgedeelte is te warm. De temperatuur in het koelgedeelte is goed.	• De regeling voor het vriesgedeelte is op een te hove temperatuur ingesteld.	• Stel de regeling voor het vriesgedeelte op een lagere temperatuur in. Geef de temperatuur 24 uur om stabel te worden.
De temperatuur in het koelgedeelte is te warm. De temperatuur in het vriesgedeelte is goed.	• De regeling voor het koelgedeelte is op een te hove temperatuur ingesteld.	• Stel de regeling voor het koelgedeelte op een lagere temperatuur in. Geef de temperatuur 24 uur om stabel te worden.
De temperatuur in het vleesvak (sommige modellen) is te hoog.	• De regeling voor het vleesvak is op een te hove temperatuur ingesteld.	• Stel de regeling voor het vleesvak lager in.

Water/vocht/ijs in het koelgedeelte

Probleem	Oorzaak	Oplossing
Vocht stapelt zich op gegen de binnenwanden van het koelgedeelte.	• Zeer warm en vochtig wee. • De deur staat op een kier.	• Er stapelt zich meer ijs en vocht op in het koelgedeelte. • Zie het hoofdstuk met problemen bij het openen/ sluiten van deuren/laden.
	• De deur is te vaak of te lang geopend.	• Open de deur minder vaak.
	• Open dozen.	• Sluit de dozen.
Onderaan het deksel van de lade worden water opgestapeld.	• Groenten bevatten vocht en geeft vocht af.	• Vocht onderaan het deksel is Niet ongewoon. • Stel de vochtigheidsregeling (sommige modellen) lager in.
Onder in de lade worden water opgestapeld.	• Water druipt van gewassen groenten en fruit in de lade.	• Droog de producten af, alvorens ze in de lade teplaatsen. Vocht onder in de lade is gewoon.

Water/vocht/ijs aan de buitenzijde van de koel-/vrieskast

Problem

Vocht stapelt zich op gegen de buitenkant van de koel-/ vrieskast ofCUSSEN de deuren.

Oorzaak

Vochtig weeR.
- Een van de deuren staat op een kier, waardoor de koude lucht van binnen de koel-/vrieskast in contact komt met de warme lucht van buiten.

Oplossing

• Dat is gewoon in vochtig weer. Het vocht moet verdwijnen, zodia het weer minder vochtig worden.
• Zie het hoofdstuk met problemen bij het openen/sluiten van deuren/laden.

Automatische ijsmachine

Problem

De ijsmachine maakt geen ij.

Oorzaak

• De schakelaar voor de ijsmachine staat op "uiit".
• De watertoevoer is nicht op de koel-/vrieskast aangesloten.
• De klep voor de waterleiding staat Niet open.
• Het vriesgedeelte is Niet koud genoeg.
• De klep op de koudwaterleiding is geheel of gedeelelijk verstopt. Indien de klep zichfreinigend is, kan het gat teklein+zijn om water door teLATen.
• Controller of de waterdispenser water geeft.
• De waterfilter zit nicht stevig vast.

Oplossing

• Draai de schakelaar aan.
• Sluit de watertoevoer aan (zie Installatie-instructions).
• Open de klep op de waterleiding.
  Zie het hoofdstuk over te hoge temperatuur.
• Sluit de klep op de waterleiding. Verwijder de klep. Verifieer of dit geen zelfreinigende klep is. Maak de klep schoon. Vervang de klep, indien nodig.
• Indien dit Niet het geval is, is het ijs- en waterfilterelemente geheel of gedeeltelijk verstopt en moet het worden verrangen.
• Druk hard totdat de waterfilter goed vast klikt.

De ijsmachine maakt onvoldoende ij.

• De ijsmachine maakt minder ijs dan verwacht.

• De ijismachine要去 onceveer 1,8 tot 2,2 kg ijjs producen op 24 uur. De functie voor snel ijjs要去 onceveer 2,7 kg ijjs producen op 24 uur.

• Het vriesgedeelte is Niet koud genoeg.

Zie het hoofdstuk over te hoge temperatuur.

• De klep voor de waterleiding staat Niet hebelaal open.

• Open de klep op de waterleiding.

De ijismachine stopt nicht met ijsmaken.

• De signaalarm van de ijsmachinedraad in het vriesgedeelte worden door iets neergehonden.

• Verplaats het product en maak de signalalarmdraad vrij. Verwijder ijsblokjes die aan elkaar zich genvroen over de signalalarmdraad.

De ijismachina maakt geen losse ijsblokjes.

• De ijsblokjes worden nicht vaak genoeg gebruikt.

• Verwijder de ijsbak en schud hem om de ijsblokjes los te make.

• De ijsblokjes zijn hol ofkleiner dan gewoonlijk.

• Het ij's- en waterfilterelement kan verstopt zijn. Vervang het filterelement.

Het ijts heeft een vieze geur of smoak.

• Het ijts heeft een geur of smaak opgenommen van levensmiddelen met een sterke geur of smaak die in het koel- of het vriesgedeelte worden bewaar.

• Pak de levensmiddelen goed in. Gooi oud ijis weg. De ijsmachine zal{nieuw ijis make.

• Het water dat waar de ijsmachine stroomt, heeft een slechte smoak of geur.

• Plaats een filter op de waterleiding. Raadpleeg een bedrijf voor waterzuivering.

• Het ijrs worden Niet vaak genoeg gebruikt.

• Gooi oud ij's weg.

IJsdispenser

Probleem	Oorzaak	Oplossing
Dispenser geeft geen ijs.	• De watertoevoer is nicht aangesloten. • De bak voor het bewaren van het ijs is leeg. • De temperatuur in het vriesgedeelte is te hoog ingesteld. • De klep voor de waterleiding staat Niet open. • De deur van het vriesgedeelte is Niet gesloten. • De ijdsdispenserarm is gedurende meer dan 4 tot 5 minuten ingedrukt gehonden.	• Sluit de waterleiding aan. • De dispenser zou要去en werkken, wanner het eerste ijs in de bak valt. • Stel de regeling van het vriesgedeelte lager in, zodat ijsblokjes+kammen worden gemaakt. De dispenser zou要去en werkken, wanner het eerste ijs worden gemaakt. • Open de klep op de waterleiding. Geef voldoendeijd om ijs te makeen. De dispenser zou要去en werkken, wanner er ijs worden gemaakt. • Sluit de deur van het vriesgedeelte. • De motor is overbelast. De bescherming gegen overbelasting van de motor worden automatisch opnieuw ingesteld na ongeveer 3 minutes. De ijds dispenser zal dan werkden.
De ijds dispenser is geblokkeerd.	• Rond de spiraal is ijs gesmolten en aangevroen vanwege te laag gebruik, temperatuurschommelingen en/of stroomonderbrekingen. • IJsblokjes zitten geklemd:tussen de ijsmachine en dechterkant van de ijsbak. • IJsblokjes zijn aaneen gevroen. • De ijlsblokjes zijn hol ofkleiner dan gewoonlijk.	• Verwijder de ijsbak, maar het ijs dooien en giet de bak uit. Maak de bak schoon, wijf droog enplaats opnieuw in de juiste positie. De dispenser zou要去en werkken, wanner er ijs worden gemaakt. • Verwijder de ijsblokjes die de dispenser blokkeren. • Gebruik de dispenser vaak, zodate de ijsblokjes Niet aan elkaar vriezen. • Het ijs- en waterfilterelement kan verstocht bijn. Vervang het filtrelement. Het dispensersystemm verwikt het best met een waterdruk van 1,4 tot 6,9 bar. De druk van putwater要去 binnen deze limieten liggen.

Waterdispenser

Probleem	Oorzaak	Oplossing
Dispenser geeft geen water.	• De watertoevoer is nicht aangesloten. • De klep voor de waterleiding staat Niet open. • De deur van het vriesgedeelte is Niet gesloten. • Het ijs- en waterfilterelement is verstopt. • De eventuele voorste filter is Niet hebelaal geplaatst.	• Sluit de waterleiding aan. • Open de klep op de waterleiding. Zie het hoofdstuk "Jismachine maakt geen ijs". • Sluit de deur van het vriesgedeelte. • Vervang het filtrelement. • Duw de filter in totdat u een "klik" hoort. De filter moet in lijn met de kast staan.
Het water heeft een vreeimde smaak en/of geur.	• Het water heeft te lang in het reservoir gestaan. • De koel-/vrieskast is Niet goed op de koudwaterleiding aangesloten. • De buizen van de waterleiding en installmentatie+kennen aan het water een smaakje en geur proven. • Het water heeft een hoog mineraalgehalte.	• Vul 10 tot 12 glazen water en gooit dit water weg, om de toevoer teerversen en het reservoir hebelaal te spoelen. • Sluit de koel-/vrieskast aan op de leiding die water geeft aan de kraan in de keuken. • Gebruik het best koperen buizen voor de wateraansluiting. • Neem contact op met een waterzuiveringsbedrijf.
De waterdruk is uitzonderlijk laag.	• De druk op de stopkraan (voor putwater) is te laag. • Het systeme van omgekeerde osmose is in de recuperatiefase.	• Laat iemand de druk op de stopkraan voor de waterpomp verhogen (voor putwater). • Het is normal dat de druk op het systeme van omgekeerde osmose tijdens de recuperatiefase lager dan 1,4 bar is.

Geurtjes in de koel-/vrieskast

Problem

Oorzaak

Oplossing

De koel-/vrieskast is vuil binnenin.

• De binnenkant要去 worden schoongemaakt.

Zie Tips voor onderhoud en reiniging.

Levensmiddelen met een sterke geur worden in het koelgedeelte bewaard.

• Pak de levensmiddelen goed in.

Openen/sluiten van deuren/laden

Problem

Oorzaak

Oplossing

• Eén deur is te hard gesloten, waardoor de andere deur iets open is gegaan.

• Sluit beiden deuren voorzichtig.

• De koel-/vrieskast staat nicht waterpas. Bij verplaatsing schommelt de koel-/vrieskast over de voer.

• De vloer moet waterpas en sterk genoeg zijn om de koel-/vrieskast te dragen. Neem contact op met een schrijnwerker om een doorzakkende of hellende vloer to verhelpen.

• De koel-/vrieskast raakt een muur of kast.

• De vloer moet waterpas en sterk genoeg zijn om de koel-/vrieskast te dragen. Neem contact op met een schrijnwerker om een doorzakkende of hellende vloer to verhelpen.

De laden zijn moeilijk te bewegen.

Levensmiddelen in de lade raken de legplank boven de lade.

• Bewaar minder in de lade.

• Het trajecr waarover de laden schuiven, is vuil.

• Maak de lade en de kanalen schoon. Zie Tips voor onderhoud en reiniging.

Zie Vervanging van lampen in het hoofdstuk "Onderhoud en reiniging".

• De schakelaar voor het lampje in het vriesgedeelte steekt vast.

Maak de lichtschakelaar in het vriesgedeelte vrij.

• De koel-/vrieskast staat nicht onder stroom.

Zie het hoofdstuk "Werking van de koel-/vrieskast".

• Het besturingsysteme heeft de lampjes uitgeschakeld, omdat de magnee onder het zuivelvak (in de deur van het koelgedeelte) werd uitgehaald.

• Plaats de magnete terug.

• Het besturingsysteme haeft de lampjesuitgeschakeld, sondern een van beiden deuren telang open stond.

• Sluit en heropen de deur(en) om de lampjes te activeren.

Use & Care Guide

Side-By-Side Refrigerator

Gebruiks- en onderhoudshandleiding

Side-by-side koel-/vrieskast

Gebruiks- en onderhoudshandleiding

Side-by-side koel-/vrieskast
