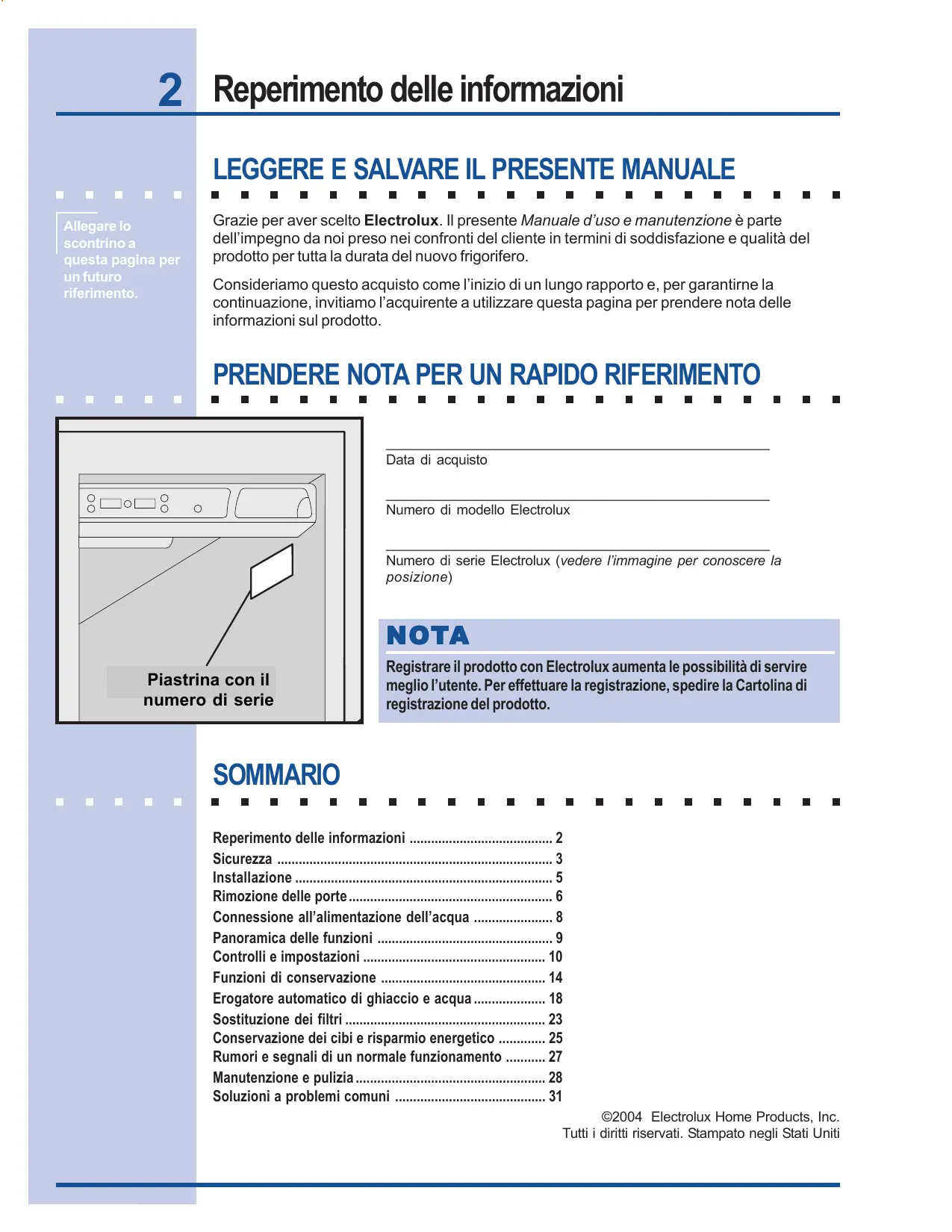

2 Reperimento delle informazioni

LEGGERE E SALVARE IL PRESENTE MANUALE Grazie per aver scelto Electrolux. Il presente Manuale d'uso e manutenzione à parte dellimpegno da noi preso nei confronti del cliente in termini di soddisfazione e qualità del

prodotto per tutta la durata del nuovo frigorifero.

Consideriamo questo acquisto come l'inizio di un lungo rapporto e, per garantirne la continuazione, invitiamo l’acquirente a utilizzare questa pagina per prendere nota delle

informazioni sul prodotto.

PRENDERE NOTA PER UN RAPIDO RIFERIMENTO Data di acquisto

o J( a] Numero di modello Electrolux

numero di serie registrazione del prodotto.

SOMMARIO Reperimento delle informazio: Sicurezza . Installazione Rimozione delle porte … Connessione all'alimentazione dell'acqua Panoramica delle funzioni Controlli e impostazio: Funzioni di conservazione … Erogatore automatico di ghiaccio e acqua Sostituzione dei filtri.. Conservazione dei cibi e risparmio energetico Rumori e segnali di un normale funzionamento Manutenzione e pulizia … Soluzioni a problemi comu

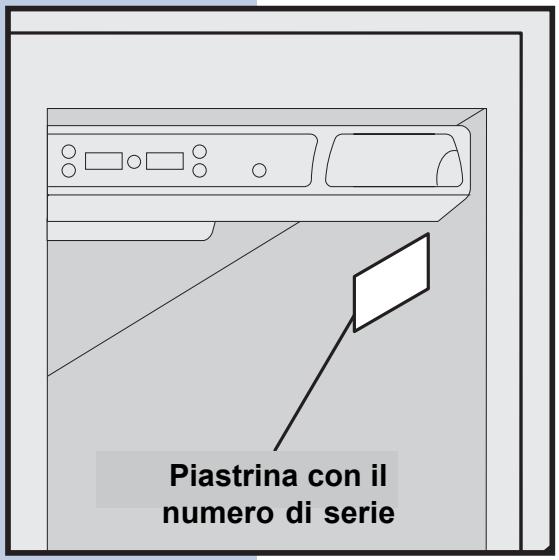

Numero di serie Electrolux (vedere l'immagine per conoscere la

Registrare il prodotto con Electrolux aumenta le possibilità di servire meglio l’utente. Per effettuare la registrazione, spedire la Cartolina di

©2004 Electrolux Home Products, Inc.

Tutti i diritti riservati. Stampato negjli Stati Uniti

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

À AVVISO Leggere bene tutte le istruzioni di sicurezza prima di utilizzare il nuovo frigorifero Electrolux.

+ Non conservare o utilizzare benzina, o altre sostanze liquide infiammabili, vicino al frigorifero o altri elettrodomestici. Leggere attentamente le etichette dei prodotti per avvertenze in merito all’inflammabilità e altri pericoli.

+. Non far funzionare il frigorifero in presenza di gas esplosivi.

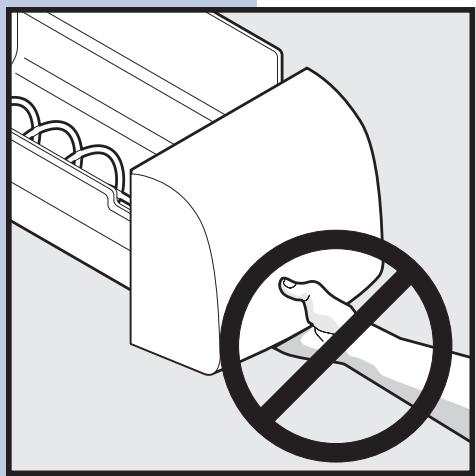

+ _ Evitareil contatto con le parti mobili del dispositivo automatico di produzione del ghiaccio.

+ __Rimuovere tutte le graffette metalliche dall'imballaggio per evitare di tagliarsi. Le graffette possono anche danneggjiare le superfici se entrano in contatto con i mobili o altri elettrodomestici.

Sicurezza dei bambini Materiali da imballaggio: + __Le scatole di cartone ricoperte con tappeti, copriletti, sacchetti o pellicole di plastica

possono diventare vere e proprie camere a tenuta stagna, provocando velocemente il soffocamento.

+ Distruggere o riciclare la scatola di imballaggio di cartone del prodotto, i sacchetti di plastica o altro materiale da imballaggio subito dopo averli rimossi dal frigorifero. bambini non dovrebbero mai giocare con questi oggetti.

Soffocamento e intrappolamento dei bambini:

+ Questi problemi non sono limitati al passato. l frigoriferi e i congelatori abbandonati o lasciati incostuditi temporaneamente (anche solo per poche ore) possono essere pericolosi. Seguire le norme di precauzione riportate di seguito.

INFORMAZIONI PER LA CORRENTE ELETTRICA

Ë necessario seguire attentamente queste linee guida per garantire che imeccanismi di sicurezza del frigorifero funzionino appropriatamente.

+ _Seil cavo della corrente elettrica è danneggjiato, deve essere sostituito dal tecnico di manutenzione o altra persona qualificata per evitare rischi.

+ _Maistaccare il frigorifero dalla presa a muro tirando il cavo. Afferrare la spina sempre saldamente e tirare per evitare di danneggjiare il cavo della corrente elettrica.

+ _ Perevitare scosse elettriche, staccare il frigorifero dalla presa di corrente prima di pulirlo o sostituire una lampadina.

+ _Le prestazioni potrebbero rimanere compromesse se la tensione varia di oltre il 10%. Il funzionamento del frigorifero con tensione insufficiente pud danneggjiare il compressore. Danni di questo tipo non sono coperti da garanzia.

+. Non collegare l’unità a una presa di corrente controllata da un interruttore a muro e non tirare il cavo di alimentazione della corrente elettrica per evitare che il frigorifero si spenga accidentalmente.

IMPORTANTE Per togliere la corrente elettrica dal frigorifero, staccare il cavo dalla presa a muro.

POSIZIONE L] L] L] L] Li] L] L] L] L] Li] L] L] L] L] Li] L] L] L] L] Li] L] L] + Scegliere un luogo vicino a una presa elettrica con messa a terra. Non utilizzare una prolunga o un riduttore.

+ _ Se possibile, sistemare il frigorifero lontano dalla luce diretta del sole, dalla lavastoviglie o altre fonti di calore.

+_Ilfrigorifero deve essere installato su un pavimento livellato e robusto a sufficienza per supportare il carico completo.

+ Valutare la disponibilità dell’alimentazione dell’acqua nei modelli dotati di dispositivo automatico di produzione del ghiaccio.

INSTALLAZIONE Misure per l’installazione

À ATTENZIONE Noninstallare il frigorifero dove la temperatura scende sotto i 13 °C o sale sopra i 43 °C, in quanto il compressore non sarà in grado di mantenere le temperature appropriate all'interno del frigorifero. Non bloccare la griglia esterna inferiore sulla parte anteriore del frigorifero. essenziale che la circolazione dell’aria sia sufficiente per l’appropriato funzionamento del frigorifero.

Prevedere lo spazio riportato di seguito per facilitare l'installazione e le connessioni dei fili elettrici e delle tubazioni:

Lati e parte superiore 10 mm

Parte posteriore 25 mm

Apertura della porta

Il frigorifero dovrebbe essere posizionato in modo da consentire un agevole accesso ai ripiani e ai contenitori quando si voglia spostare il cibo. Per un miglior utilizzo dei cassetti e delle vaschette del congelatore, il frigorifero dovrebbe essere collocato in modo che sia la porta del frigorifero sia quella del congelatore possano essere aperte completamente.

NOTA Se il frigorifero viene posizionato con il lato delle cerniere delle porte contro una parete, potrebbe essere necessario concedere spazio aggiuntivo in modo da poter aprire le porte più agevolmente.

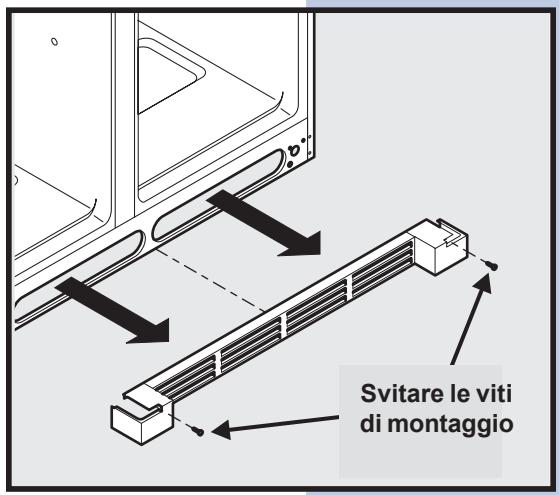

Rimozione e riposizionamento della griglia esterna inferiore Per rimuovere la griglia esterna inferiore:

1 Aprire le porte degli scomparti frigorifero e congelatore. 2 Rimuovere la vite da ciascun lato della griglia. 3 Tirare la griglia in avanti e sollevarla per estrarla.

Ripetere queste istruzioni in senso inverso per riposizionare la griglia esterna inferiore.

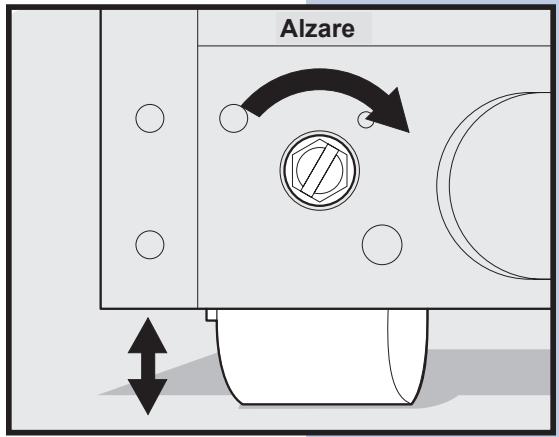

Tutti e quattro gli angoli del frigorifero devono poggiare ben fermi su un

pavimento solido. Il

frigorifero è dotato di piedini frontali regolabili per aiutare a trovare il corretto livellamento. Per assicurare una corretta chiusura e tenuta ermetica della porta, il frigorifero dovrebbe essere

inclinato all'indietro di circa 6 mm. Per livellare il frigorifero:

1 Rimuovere la griglia esterna inferiore del frigorifero (vedere sopra) per poter accedere ai piedini frontali.

2 Regolarei piedini ruotando la vite di regolazione con una chiave sino a che il frigorifero non è a livello e stabile.

3 Verificare che entrambe le porte chiudano ermeticamente su tutti i lati.

4 Riposizionare la griglia esterna inferiore del frigorifero.

+ _ Se la porta del congelatore si trova più in alto rispetto a quella del frigorifero, alzare l’angolo destro e/o abbassare l’angolo sinistro sino ad allineare le porte con la parte

superiore del frigorifero.

+ _ Se la porta del frigorifero si trova più in alto rispetto a quella del congelatore, alzare l’angolo sinistro e/o abbassare l’angolo destro sino ad allineare le porte con la parte

superiore del frigorifero.

6 Rimozione delle porte

INSTALLAZIONE IN SPAZI RIDOTTI Se il frigorifero non riesce a passare dall’ingresso della stanza, à possibile ridurne le dimensioni rimuovendo le porte. Misurare, innanzi tutto, l’ingresso.

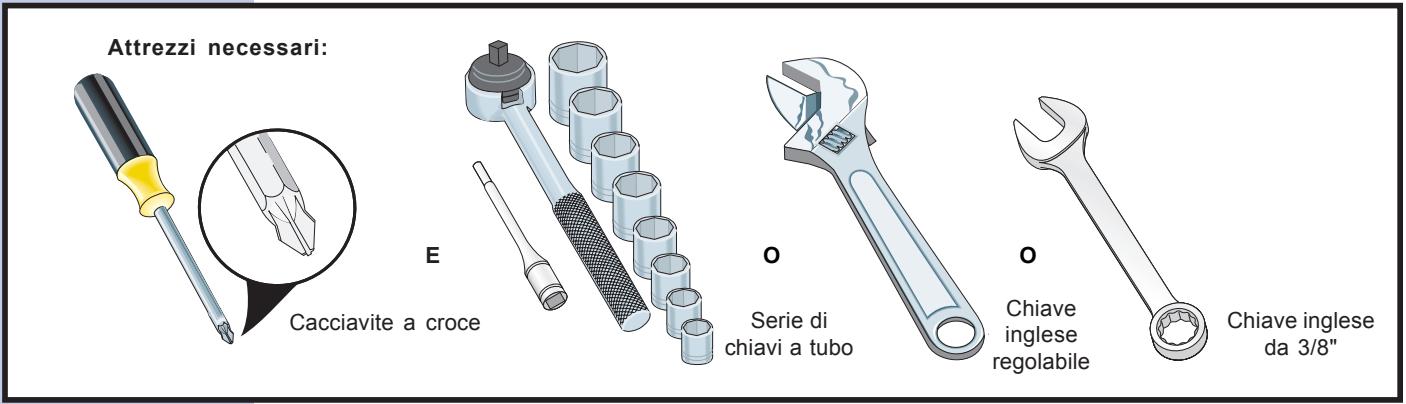

Sono necessari gli strumenti riportati di seguito:

Attrezzi necessari: L Chiave inglese regolabile

Serie di chiavi a tubo

Chiave inglese da 3/8"

Per preparare la rimozione delle porte: 1 Controllare che il cavo della corrente elettrica sia staccato dalla presa a muro.

2 Aprire entrambe le porte e rimuovere la griglia esterna inferiore (come spiegato nelle istruzioni di installazione fornite con l'elettrodomestico).

3 Rimuoverei cibi riposti sui ripiani delle porte. 4 Chiudere le porte.

NOTA Per ulteriori informazioni sulla rimozione della griglia esterna inferiore, fare riferimento alla sezione Installazione.

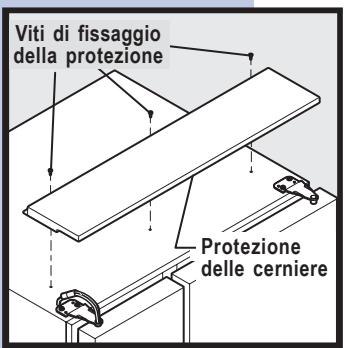

Per rimuovere la copertura superiore delle cerniere:

1 Rimuovere le tre viti dalla copertura delle cerniere

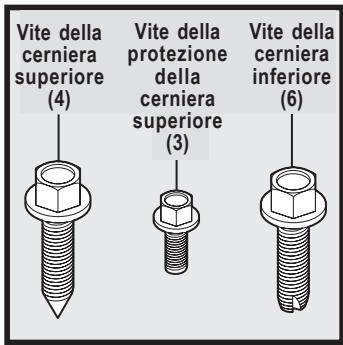

Viti di fissaggio superiori delle porte. Vite della Vite della Vite della della protezione ——+ cerniera protezione cerniera

2 Tirare la copertura in avanti di circa un centimetro <enore della QE cerniera

e sollevarla. NERO Protezione : elle cerniere À

Rimozione delle porte 7

Per rimuovere la porta del frigorifero:

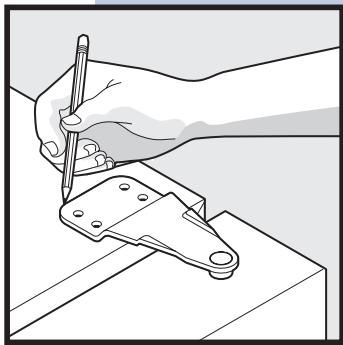

Ripassare leggermente la cerniera superiore della porta con una matita, in

modo da facilitare la reinstallazione.

Rimuovere le due viti dalla cerniera superiore. Sollevare la porta dalla cerniera

inferiore e riporla da parte.

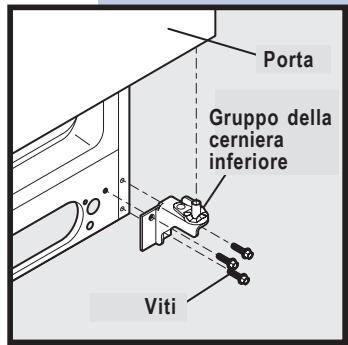

Rimuovere le tre viti e la cerniera inferiore, se à necessario.

Per rimontare la porta del frigorifero, invertire i passaggi suddetti. Dopo aver montato entrambe le porte, riposizionare anche la copertura della cerniera superiore.

À ATTENZIONE Riporre le porte in una posizione sicura dove non possono cadere e provocare lesioni personali.

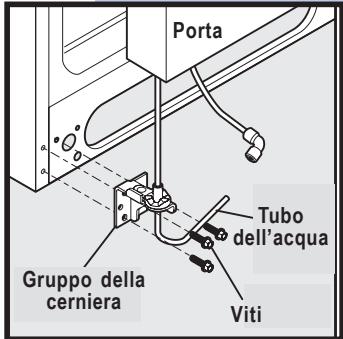

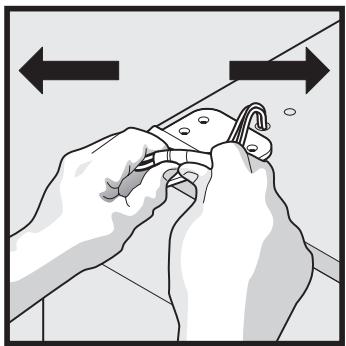

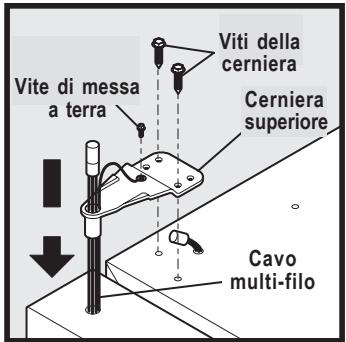

Per rimuovere la porta del congelatore:

Scollegare il connettore del cavo multifilo situato sopra la cerniera superiore. Tenere saldamente il connettore per entrambii lati e tirare.

Ripassare leggermente la cerniera con una matita, in modo da facilitare la reinstallazione.

Scollegare il tubo dell’acqua dal connettore situato sotto la porta del congelatore. Il connettore si stacca premendoil manicotto esterno verso l'interno.

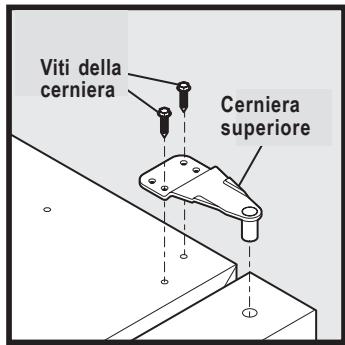

Rimuovere le viti dalla cerniera superiore. Lasciare il cavo all'interno della cerniera. Non togliere la vite di messa a terra che collega il cavo alla cerniera. Sollevare la porta dalla cerniera inferiore.

Rimuovere le tre viti e la cerniera inferiore, se à necessario.

Riporre la porta da un lato per evitare di danneggjiare il tubo dell’acqua che parte dalla cerniera inferiore.

ï ! | Gruppo della i l

PER SCOLLEGARE 4 Premere il manicotto più esterno verso il connetoi

PT et 2 Tirare per rimuovere il tubo

PER COLLEGARE Inserir il tubo e spingere finché il segno non ragglunge la faccla del connettore

Viti della cerniera Vite di messa |

a terra N Cerniera superiore,

Per rimontare la porta del congelatore, invertire i passaggi suddetti. Dopo aver montato entrambe le porte, rimontare anche la copertura della cerniera superiore.

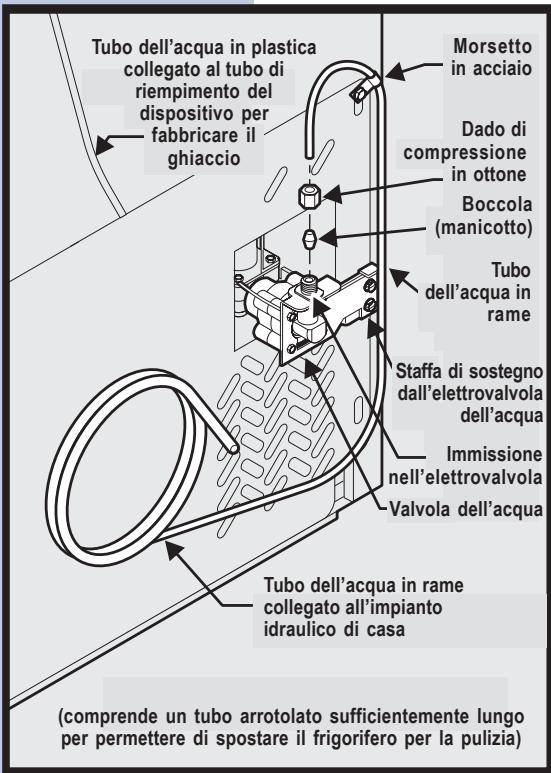

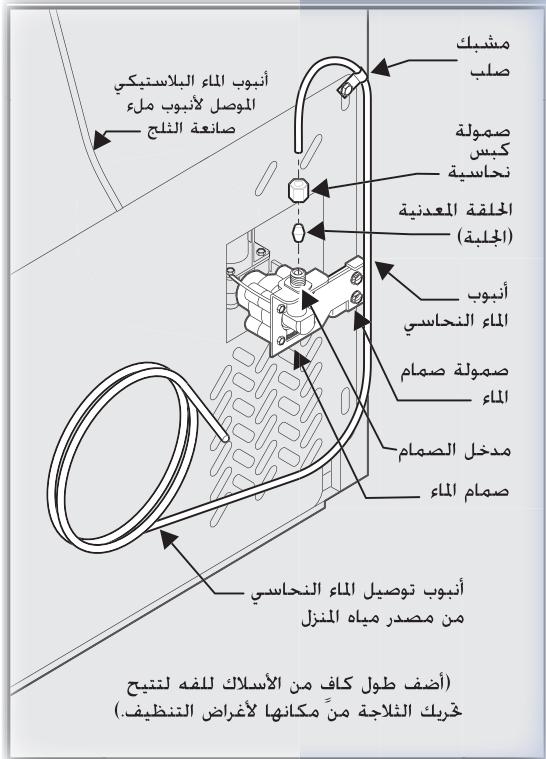

Connessione all’alimentazione dell’acqua

\ Tubo dell'acqua in plastica || collegato al tubo di

INFORMAZIONI SULL’ALIMENTAZIONE DELL'ACQUA L'erogatore automatico di ghiaccio e acqua sul frigorifero richiede una permanente alimentazione dell'acqua per poter funzionare correttamente. Durante l'installazione, l’utente (oil tecnico) dovrà collegare un tubo in rame dalla rete idrica domestica a una valvola posta sulla parte posteriore del frigorifero.

À ATTENZIONE Per evitare danni alle cose: + _Utilizzare tubi in rame per la linea di alimentazione dell’acqua (i tubi in plastica sono più soggetti all’usura). Il produttore non è responsabile per eventuali danni in presenza di tubi in plastica usati per la linea dell’acqua.

+ Controllare che l’alimentazione dell’acqua sia conforme alle normative locali.

+ _ Per un corretto funzionamento dell’erogatore, la pressione dell’alimentazione dell’acqua dovrebbe essere compresa tra 1,4 e 6,9 bar. La pressione in eccesso potrebbe provocare il malfunzionamento del filtro dell’acqua.

Sono necessari: -__Accesso a una linea di acqua fredda con pressione pari a 1,4-6,9 bar.

+ _Ilkitdi collegamento dell'acqua fornito con il frigorifero, che include tutti i materiali necessari all’installazione dell'alimentazione dell'acqua, compreso un tubo in rame da

Pal: H U worsetto | Per collegare l’alimentazione dell’acqua alla La— in acciaio : on , è parte posteriore del frigorifero: pou 1 Controllare cheil frigorifero non sia collegato alla corrente compressione : inlottons. elettrica. Boccola 2 Dopoil collegamento di un'estremità alla linea di {manicotto) x : : A . alimentazione e l’apertura della valvola di arresto, lasciare K ei Tubo scorrere l’acqua finché non risulta pulita, sistemando l’altra M estremità del tubo in rame in un lavandino o secchio. : 3 Svitareil cappuccioin plastica dall’elettrovalvola di ingresso ne AC dell'acqua sulla parte posteriore del frigorifero. Rimuovere il allelettrovaivola : dell'acqual cappuccio. Immissione 4 Farscorrere il dado di compressione in ottone, quindi la Dre LEE boccola (manicotto) sul tubo in rame. Valvola dell'acqua . : : , | 5 Spingere il tubo in rame nell'elettrovalvola di ingresso dell’acqua fino a quando si arresta (6,5 mm). Tubo dell’acqua in rame . . collegato all'impianto 6 Far scorrere la boccola (manicotto) nella valvola e stringere a idraulico di casa mano il dado di compressione. Stringere di un altro mezzo giro con una chiave. Non stringere troppo. (comprends un.tubo arrotolato/sufficientements lungo 7 Fissare il tubo in rame al pannello posteriore con il morsetto in per permettere di spostare il frigorifero per la pulizia) acciaio e la vite (vedere figura a lato).

Connessione all'alimentazione dell’acqua 9

8 Avvolgereil tubo in rame in eccesso (circa 274 giri) dietro il frigorifero, come mostrato in figura. Sistemare il tubo arrotolato in modo da evitare vibrazioni o usura contro le altre superfici.

9 Aprire la valvola di chiusura dell’alimentazione dell'acqua e stringere eventuali giunti che perdono.

NOTA Dopo aver collegato l’alimentazione dell'acqua, vedere le informazioni contenute in questo manuale circa l'adescamento del sistema di alimentazione dell'acqua vuoto. Leggere anche tutti gli argomenti nella sezione “Erogatore automatico di ghiaccio e acqua” per ulteriori informazioni sulle normali procedure di funzionamento.

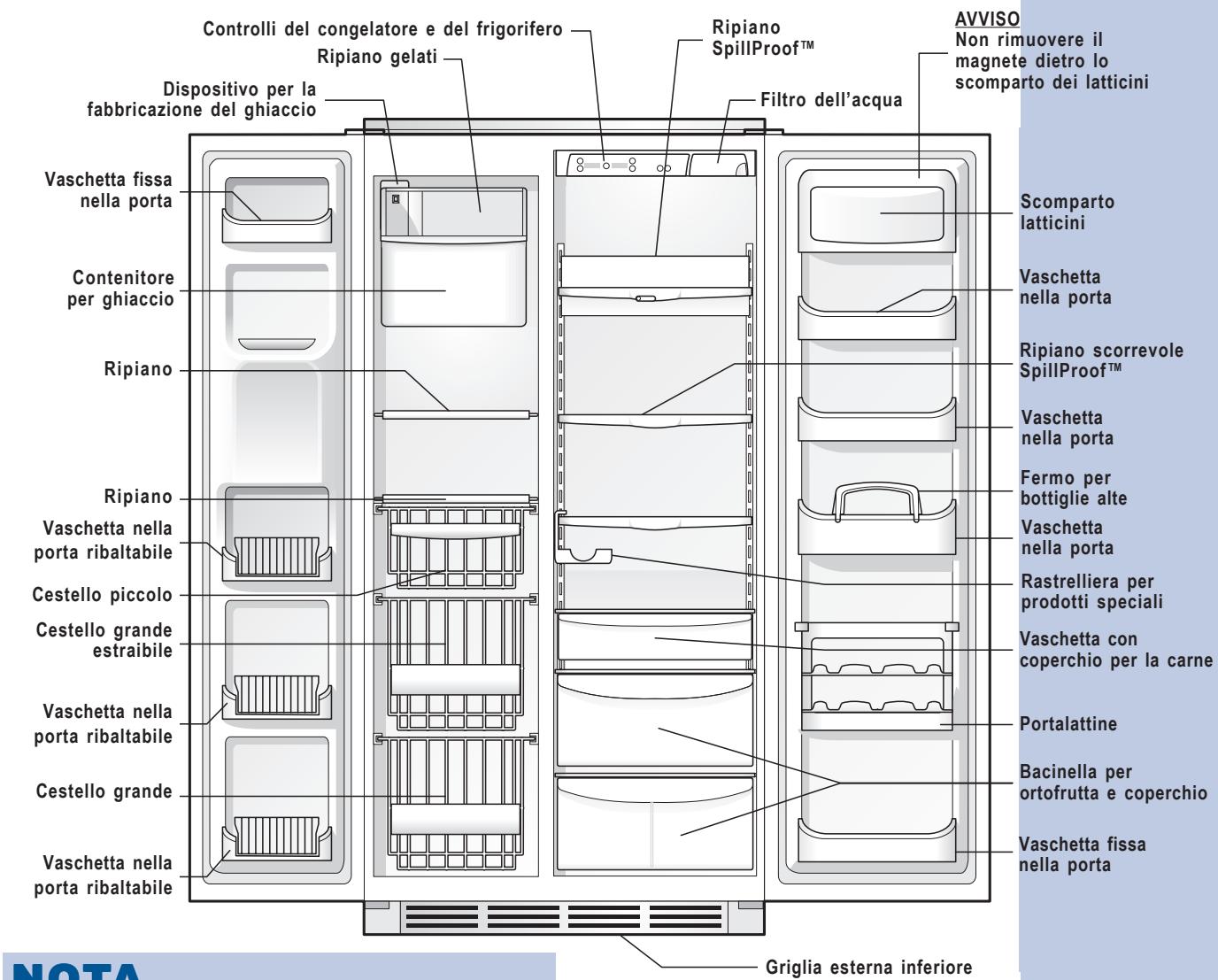

Panoramica delle funzioni

. on joi AWISO Ripiano ; . Controlli del songeltre ° del frigorifero ae on Non riniovere il ipiano gelati magnete dietro lo Dispositivo per la . . scomparto dei latticini fabbricazione del ghiaccio [Filtre dell'acqua L i 1 —5 Vaschetta fissa L | —— al 1f "Q nella porta | a Î Scomparto latticini Contenitore Vaschetta per ghiaccio \ nella porta . == Ripiano scorrevole Ripiano SpillProof" —“" - É Vaschetta nella porta — Fermo per Ripiano J (=) bottiglie alte | | R Vaschetta nella non D Vaschetta porta ribaltabile TNT nella porta . a mn Rastrelliera per Cestello piccolo £ + prodotti speciali = __— Ce | estello grande | | ji | Vésshene eos coperchio per la carne Vaschetta nella | ALL] DE Portalattine porta ribaltabile EE Bacinella per Cestello grande : _— ortofrutta e coperchio

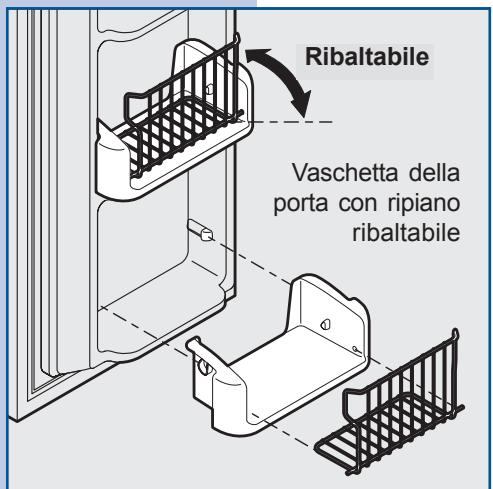

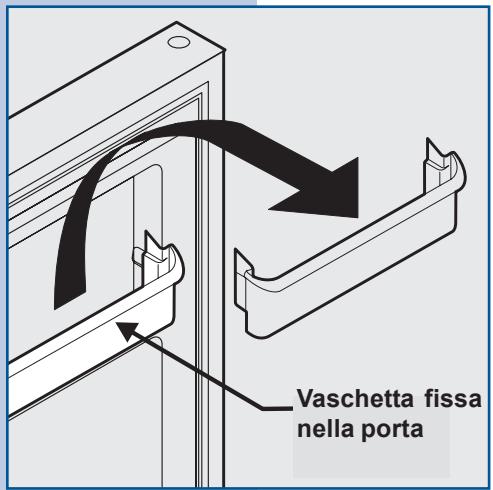

Re 7 | AI CCLEN il Vaschetta fissa Vaschetta nella Niemmmmi : TT nella porta

porta ribaltabile ‘| ‘

=—"T NOTA Griglia esterna inferiore

Le funzioni possono variare in base al modello.

Controlli e impostazioni

PRIMA DELL’USO, PORTARE IL FRIGORIFERO ALLA TEMPERATURA DI RAFFREDDAMENTO Per assicurare una efficace conservazione del cibo, lasciare in funzione il frigorifero e il congelatore con le porte chiuse per 8-12 ore prima di inserirvi gli alimenti. In questa fase di raffreddamento, non è necessario regolare i controlli che sono già stati impostati prima delluscita del frigorifero dalla fabbrica.

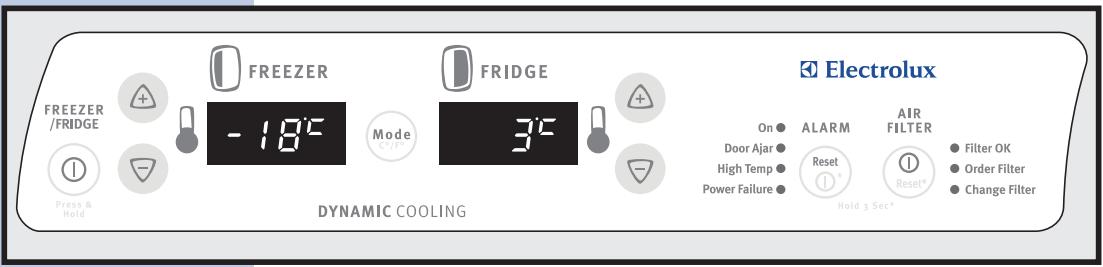

IMPOSTAZIONE DELLE TEMPERATURE DI RAFFREDDAMENTO Il frigorifero à dotato di un avanzato sistema di controllo elettronico digitale. Il pannello di

controllo del sistema è situato nella parte alta dello scomparto per cibi freschi. | due display digitali nella metà

sinistra del pannello di

(Ql FREEZER 0) FRIDGE © Electrolux controllo indicano le

[EN temperature attuali del

DYNAMIC COOLING Per innalzare o

abbassare la temperatura, premere il pulsante con Freccia Su o Freccia Giü vicino al display. Alla prima pressione del pulsante, il display visualizza l’ultima impostazione inserita. Ogni ulteriore pressione del pulsante incrementa l'impostazione di un grado.

Il display indica momentaneamente la nuova impostazione, quindi ritorna alla temperatura corrente. (Fare riferimento alle pagine seguenti per maggiori informazioni sul come impostare la temperatura).

NOTA Il sistema di controllo elettronico avanzato del frigorifero include ulteriori modalità di display che i tecnici posso utilizzare per diagnosticare rapidamente i problemi di funzionamento.

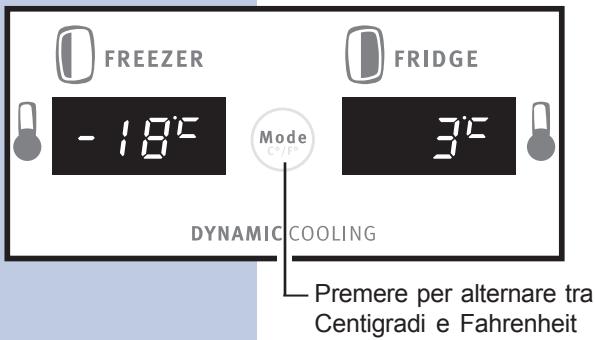

0 cRIDGE Scegliere tra gradi Centigradi o Fahrenheit A seconda dello standard di temperatura preferito, il pannello di

Q wo controllo puè essere impostato per visualizzare la temperatura y in gradi centigradi o in gradi fahrenheit. Per cambiare dall’uno

all’altro, premere il pulsante Mode (posto tra i due display digitali della temperatura).

Premere per alternare tra Centigradi e Fahrenheit

Controllie impostazioni 11

Regolazioni della temperatura

Dopo che il frigorifero è in funzione da oltre 24 ore, à possibile regolare la temperatura come necessario. Le regolazioni devono essere ridotte e graduali, per consentire alle temperature di avere il tempo di stabilizzarsi. Fare riferimento alle linee guida riportate di seguito per le impostazioni della temperatura.

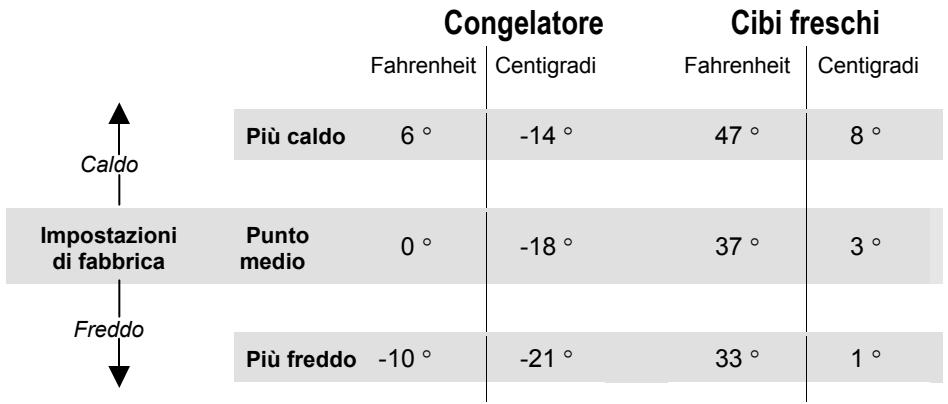

Intervallo di controllo delle temperature

Congelatore Cibi freschi Fahrenheit | Centigradi Fahrenheit | Centigradi Piücaldo 6° -14° 47° 8° Caldo Impostazioni Punto © 48e ° e di fabbrica medio 0 | 18 37 3 Freddo Piü freddo -10 ° -21° 33° 1°

Guida alle regolazioni della temperatura

" … Regolare il controllo dei cibi freschi di un grado Se lo scomparto cibi freschi à troppo caldo ° Eng più freddo premendo il pulsante freccia Giü.

Se lo scomparto cibi freschi à troppo freddo |. R°S0lare il contollo dei cibi freschi di un grado più caldo premendo il pulsante freccia Su.

Se lo scomparto congelatore à troppo caldo |. R°901are I! controllo del congelatore di un grado

pi freddo premendo il pulsante freccia

Regolare il controllo del latore di d Se lo scomparto congelatore à troppo freddo | "°92/2"© ! Con 0 de! congereiore ai Un grado più caldo premendo il pulsante freccia Su.

Cosa fare se i display della temperatura lampeggiano

Se entrambi i display della temperatura lampeggiano continuamente, potrebbe significare che il sistema di controllo ha rilevato un problema di prestazioni. Contattare un tecnico Electrolux, che è in grado di interpretare il messaggio lampeggiante.

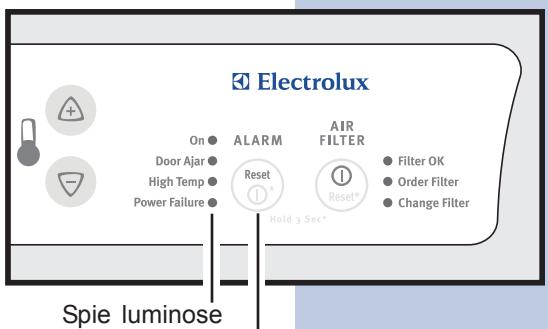

ALLARMI DI MONITORAGGIO DEL SISTEMA L] L} L] L] L] L] L} L] L] L] L] L} L] L] L] L] L} L] L] L] L] L} Il sistema di controllo elettronico controlla continuamente la

temperatura del frigorifero e del congelatore, le porte lasciate

leggermente aperte e gli abbassamenti di tensione. Le variazioni

. Te : : © Electrolux delle normali condizioni di funzionamento sono comunicate da

segnali audio e da quattro spie di indicazione dello stato. nl one ALARM FIÈTER ve [© ) Sauve Ogni volta che si imposta il pannello di controllo, un breve segnale = acustico indica il riconoscimento dell’input. Spie luminose

Pulsante Alarm Reset

Controlli e impostazioni

Rispondere agli allarmi (toni udibili e spie luminose)

Il sistema di controllo del frigorifero puà trasmettere le seguenti informazioni tramite segnali

acustici e spie luminose di allarme.

Tipo di Spia Segn: allarme luminosa acustici Condizione Come rispondere on (la spia à Il sistema di allarme non à attivo Se gli scomparti congelatore e cibi spenta) quando gli scomparti freschi non raggiungono le impostazioni congelatore e cibi freschi si di temperatura dopo tre ore, il sistema stanno raffreddando in base alle _ di controllo segnalerà probabimente impostazioni di temperatura altre condizioni. correnti. Verde fisso Il sistema di allarme è attivo. Non à necessaria una risposta. Porta aperta Verde Y/ La porta dello scomparto Chiudere la porta per disattivare e lampeggiante congelatore o cibi freschi à resettare l'allarme. rimasta aperta per più di cinque minuti. Temp. Giallo Y/ Lo scomparto congelatore o cibi … Premere il pulsante Alarm Reset per massima lampeggiante freschi à rimasto troppo caldo disattivare l'allarme. {oitre i 7,2 °C) per più di un'ora. Interruzione Giallo Si à verificata un'interruzione Premere il pulsante Alarm Reset per di corrente _ lampeggiante della corrente elettrica. disattivare l'alarme, quindi premerlo di

Utilizzo del pulsante Alarm Reset

Ë possibile disabilitare o attivare il sistema di allarme tenendo premuto il pulsante Alarm Reset per tre secondi. Utilizzarlo, per esempio, per disattivare i segnali acustici e/o le spie luminose lampeggianti.

nuovo per resettarlo. Controllare se l'interruzione di corrente à durata cosi a lungo da incidere sulle temperature dei cibi.

Il sistema di allarme non viene resettato automaticamente se si stacca e si ricollega il cavo della corrente elettrica. Pud essere riattivato solo premendoil pulsante Alarm Reset.

Dopo aver disattivato il sistema di allarme, à necessario tenere di nuovo premuto il pulsante Alarm Reset per tre secondi per resettare (attivare) il sistema di allarme. La spia luminosa On rimane spenta mentre gli scomparti del congelatore e dei cibi freschi si raffreddano raggiungendo le impostazioni di temperatura correnti. Quando si raggiunge la temperatura fissata, la spia On diventa verde a indicare che il sistema di allarme è attivo.

Controllie impostazioni 13

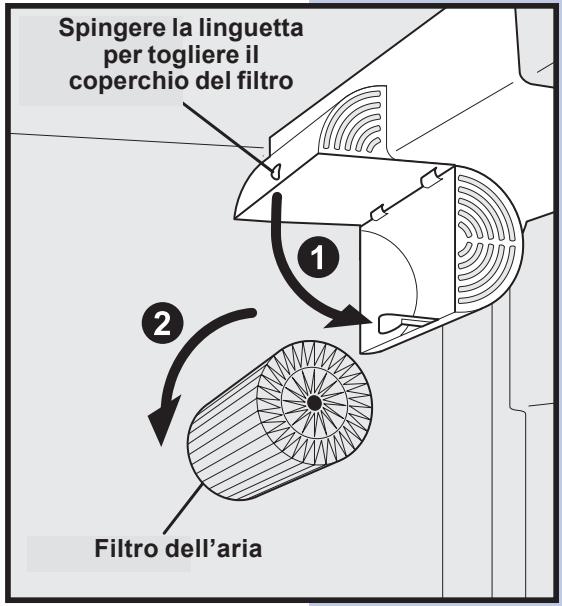

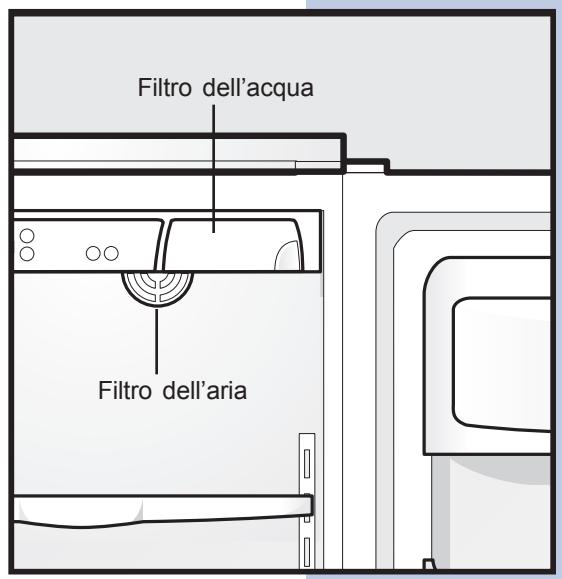

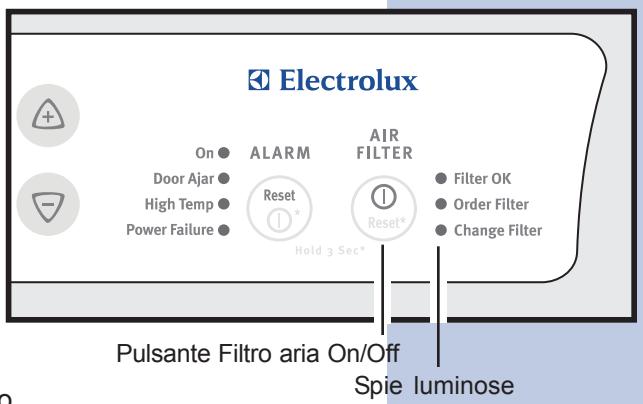

Controllare lo stato del filtro dellaria

Il filtro dell’aria per i cibi freschi deve essere sostituito & Electrolux periodicamente. Ë possibile controllare se à necessario PEN sostituirlo tenendo premutoil pulsante Filtro aria On/Off per one atarm FR èR tre secondi. Doar jar e Fiterox High Temp@ {RS © | onterriter Per controllare lo stato del filtro dell’aria: Power failure @ ‘© Change Fiter 1 Premereil pulsante Air Filter On/Off. Viene cosi attivato FT

un ciclo di test e si accende una delle tre spie di stato _—

del filtro, a indicare una delle seguenti condizioni: Pulsante Filtro aria On/Off.

Filter OK Ilfiltro dell’aria non deve essere sostituito. SPAS Order Filter Il filtro dell’aria è stato usato perl'80%. Ordinarne uno nuovo. Change Filter I! filtro dell'aria è stato usato per il 100%. Sostituirlo subito.

2 Premereil pulsante Air Filter On/Off per disattivare la spia di stato.

NOTA Vedere la sezione appropriata di questo Manuale d'uso e manutenzione per istruzioni su come sostituire il filtro dell’aria.

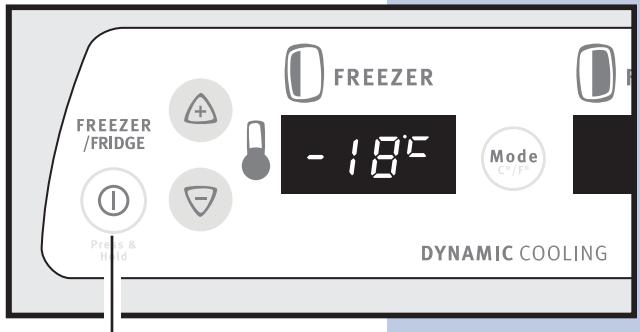

ATTIVARE E DISATTIVARE IL SISTEMA DI RAFFREDDAMENTO ,

Ë possibile disattivare il sistema di raffreddamento del frigorifero premendoil pulsante On/Off situato sul lato

sinistro del pannello di controllo della temperatura. FREEZER Per evitare di disattivare per errore il sistema di FRIDGE pu

raffreddamento, il pulsante non funziona se non rimane premuto per tre secondi. OO ©

Dopo aver disabilitato il sistema di raffreddamento, la DYNAMIC COOLING U

refrigerazione degli scomparti del congelatore e dei cibi

freschi si interrompe.

Per riattivare il sistema di raffreddamento, à necessario Pulsante Sistema di raffreddamento On/Off tenere di nuovo premuto il pulsante On/Off per altri tre secondi.

IMPORTANTE Il pulsante On/Off controlla solo il sistema di raffreddamento del frigorifero. Le spie luminose e gli altri componenti elettrici sono ancora alimentati se non si stacca il cavo della corrente elettrica.

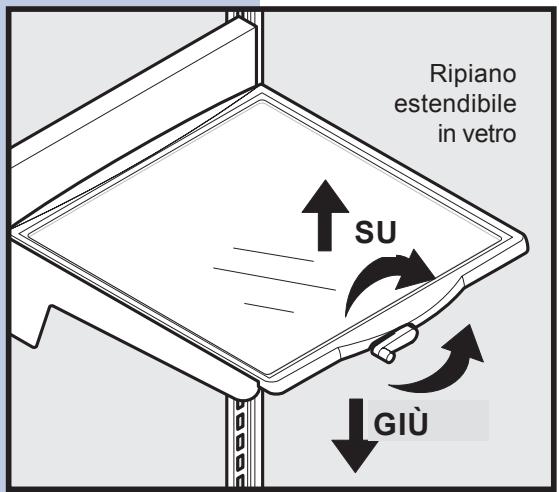

Funzioni di conservazione

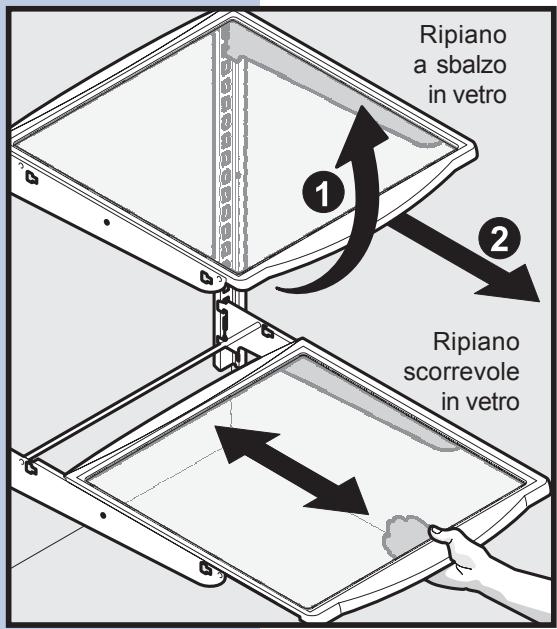

À ATTENZIONE Per evitare di ferirsi se il vetro si rompe, maneggjiare attentamente i ripiani in vetro temprati.

Ë possibile regolare facilmente le posizioni dei ripiani negli scomparti del congelatore e dei cibi freschi secondo le necessità. | ripiani sono dotati di sostegni, connessi a guide fessurate sulla parte posteriore di ogni scomparto.

Ripiano a sbalzo SK in vetro

Ripiano scorrevole in vetro

Ripiano estendibile in vetro

Per cambiare la posizione di un ripiano:

Prima di regolare un ripiano, rimuovere tutti i cibi. Sollevare il bordo frontale. Estrarre il ripiano.

Inserire i ganci del sostegno nelle fessure di supporto desiderate.

Abbassare il ripiano e bloccarlo in posizione.

Caratteristiche dei ripiani

Il frigorifero include ripiani in vetro SpillSafe"", studiati appositamente per contenere eventuali versamenti di cibo. Questi ripiani scorrono verso l'esterno per facilitare l'accesso ai cibi e la pulizia.

lripiani scorrevoli possono essere estratti fino a quanto consentito dai fermi incorporati. Non possono essere separati dai propri sostegni di montaggio.

Funzioni di conservazione 15

CASSETTI Il frigorifero include una varietà di cassetti di conservazione, che si trovano generalmente in posizioni prefissate nella parte inferiore dello scomparto cibi freschi.

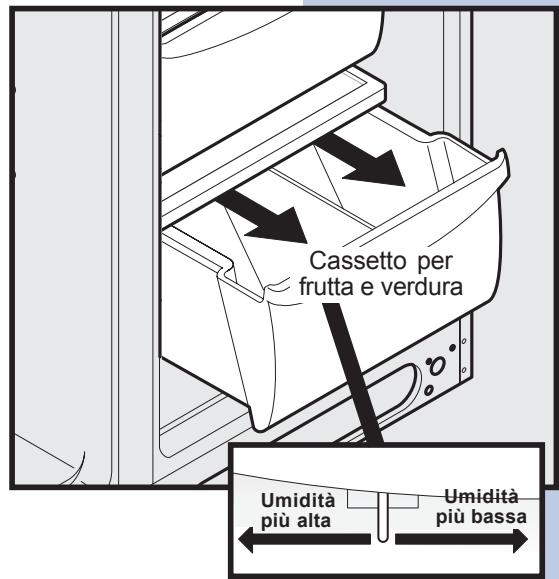

Cassetti per frutta e verdura

Questi cassetti sono stati creati per la conservazione di frutta, verdura e altri prodotti freschi. Prima di riporre i cibi in questi

cassetti: Cassetto per

+ Lavarli con acqua pulita e sgocciolare l'acqua in eccesso. frutta e verdura

-_ Riporre in un involucroi cibi con odore intenso o contenuto con presenza di umidità elevata.

Umidità [Jr -Umidità più alta più bassa

Cassetti per frutta e verdura a umidità controllata

I cassetti per frutta e verdura includono un controllo a scorrimento per regolare l'umidità nel cassetto. Questa funzione contribuisce ad allungare la durata di alcune verdure fresche che durano di più ad alta umidità.

umidità superiore o in un cassetto senza umidità controllata. In questo modo, l’aria in ingresso è mantenuta al minimo e si possono conservare cibi con la massima umidità.

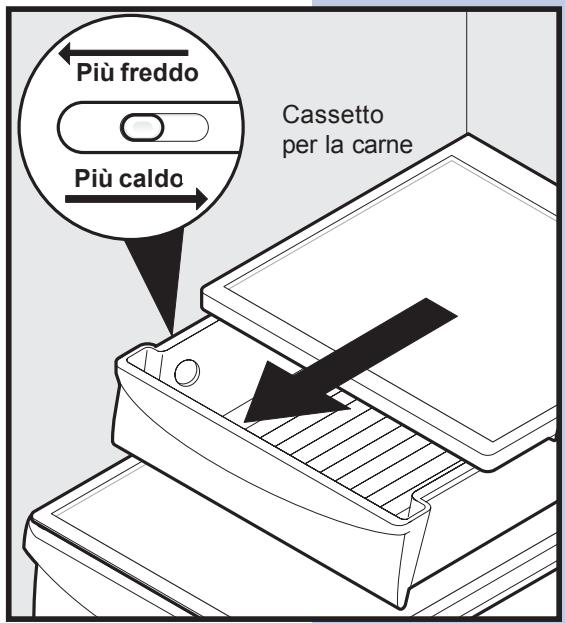

Cassetto per la carne

Alcuni modelli sono dotati di un cassetto per conservare pezzi di carne per brevi periodi. Questo cassetto include un controllo a scorrimento per regolare la temperatura interna.

La carne da conservare per più di due giorni va surgelata. Se si Cassetto conserva frutta o verdura in questo cassetto, impostarlo a una per la carne temperatura più calda per evitare il congelamento. Più caldo

16 Funzioni di conservazione

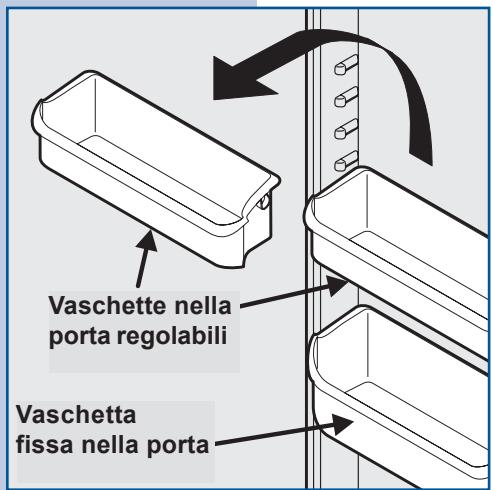

NS — Vaschetta fissa nella porta

fissa nella porta —"|

Vaschette nella —| = d

Vaschetta della porta con ripiano ribaltabile

Vaschette di conservazione

Le porte degli scomparti del congelatore e dei cibi freschi usano un sistema di vaschette componibili. Tutte queste vaschette possono essere rimosse per la pulizia. Alcune hanno posizioni fisse, mentre altre possono essere regolate secondo le necessità.

Le vaschette nella porta sono ideali per conservare vasetti, bottiglie, lattine e grandi contenitori per bevande. Consentono di scegliere velocemente i prodotti usati più spesso.

Per cambiare la posizione di una vaschetta regolabile:

1 Prima di regolare una vaschetta, rimuovere tutti i cibi.

2 Afferrare saldamente la vaschetta con entrambe le mani e sollevare.

3 Rimuovere la vaschetta. 4 Inserire la vaschetta sopra la posizione desiderata.

5 Abbassare la vaschetta sui supporti fino a bloccarla in posizione.

Funzioni di conservazione 17

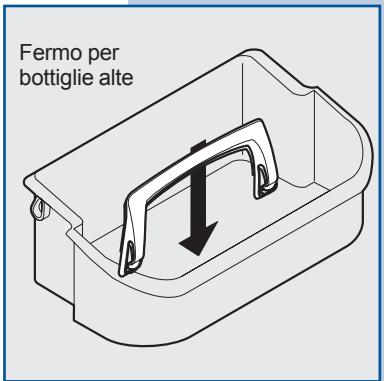

ACCESSORI Fermo per bottiglie alte

Il fermo per bottiglie alte impedisce ai contenitori alti nella vaschetta di rovesciarsi quando si apre o si chiude la porta. Per installarlo, far scattare le estremità del fermo sul bordo della parete del fermo stesso, come mostrato in figura.

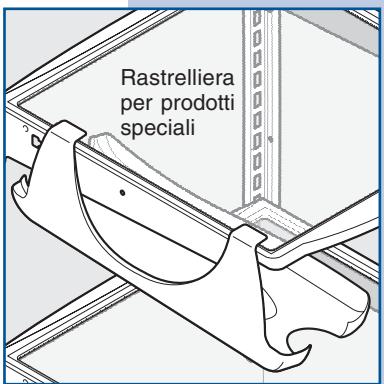

Rastrelliera per prodotti speciali

Il disegno innovativo della rastrelliera per prodotti speciali consente di conservare una confezione da sei lattine, una bottiglia di vino, una bottiglia di bevande di due litri o un cartone di uova. Per montarla, far scorrere la rastrelliera per prodotti speciali sul lato sinistro di qualsiasi ripiano, come mostrato in figura.

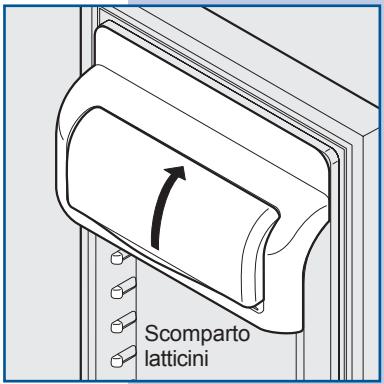

Utilizzare lo scomparto latticini, nella parte superiore della porta dello scomparto cibi freschi, per conservare formaggio, panna o burro per brevi periodi. Lo scomparto latticini, che include un coperchio sollevabile, à stato studiato per essere meno freddo dell’area di conservazione aperta proprio per questi tipi di cibi.

À ATTENZIONE Per evitare errori nel sistema di controllo del frigorifero, non rimuovere la calamita montata dietro lo scomparto latticini.

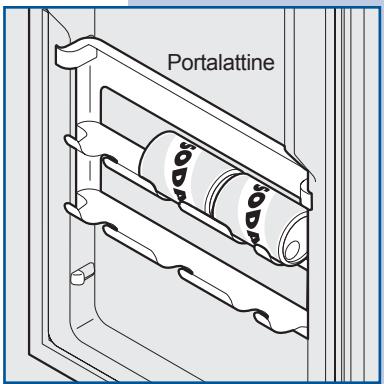

Il portalattine consente di conservare senza problemi fino a sei lattine di bevande.

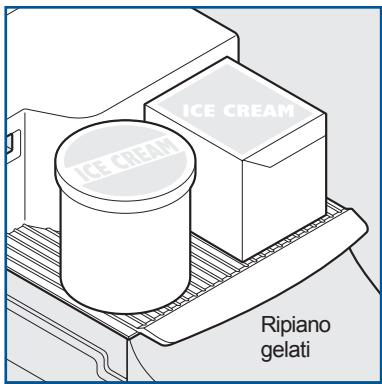

Il ripiano gelati viene montato sulla parte superiore dell’erogatore del ghiaccio. Consente di conservare vaschette di gelato rotonde e rettangolari.

Fermo per bottiglie alte

Rastrelliera per prodott | 0 | speciali

18 Erogatore automatico di ghiaccio e acqua

USO DEL DISTRIBUTORE Il distributore automatico di ghiaccio e acqua comprende un pannello di controllo, un incavo per il bicchiere e due leve da premere per l’erogazione tra ghiaccio e acqua.

L'utilizzo del pannello di controllo è necessario per l’erogazione di ghiaccio, non è necessario per l'erogazione dell’acqua. Sul pannello di controllo si trovano anche le opzioni per l’illuminazione, il monitoraggio del filtro e per aumentare la velocità di produzione e conservazione del ghiaccio.

@ Electrolux Distributore di ghiaccio

Per attivare il distributore di ghiaccio,

D Su BE premere sul pannello di controllo il

(®) © © © © © [®) pulsante ghiaccio tritato o ghiaccio in cubetti. Spingere un bicchiere contro la leva di erogazione (il più in alto

Les Mate possibile per raccogliere tutto il \K | D ghiaccio). Per far cessare l’erogazione, —_— allontanare il bicchiere dalla leva di erogazione. | —— —sÿñsé Vedere i dettagli sui controlli del

distributore nella prossima pagina.

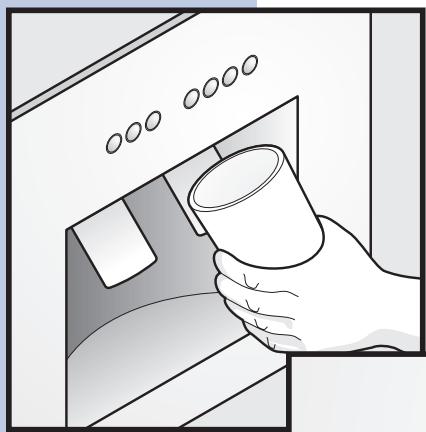

Distributore di acqua

Per attivare il distributore di acqua, spingere un bicchiere contro la leva di erogazione. Per far cessare l’erogazione di acqua, allontanare il bicchiere dalla leva di erogazione.

L'acqua fornita non è fredda. Per avere un’acqua più fredda, aggiungere dapprima del ghiaccio tritato o in cubetti nel bicchiere.

Vassoio raccogli gocce

Il distributore è dotato di vassoio raccogjli gocce per raccogliere i piccoli versamenti e consentire la loro evaporazione. Questo vassoio raccogli gocce è rimovibile per una facile pulizia.

NOTA Non versare l’acqua e il ghiaccio in eccesso nel vassoio raccogli gocce, perché non ha scarico.

Erogatore automatico di ghiaccio e acqua | 19

UTILIZZARE IL PANNELLO DI CONTROLLO DELL'EROGATORE Premere il pulsante per ottenere ghiaccio in cubetti. La spia è blu.

Premere il bicchiere contro la leva di erogazione del ghiaccio, tenendolo ben in alto per raccogliere tutto il ghiaccio.

Pulsante Cube e spia luminosa

Premere il pulsante per ottenere ghiaccio frantumato. La spia è blu.

Premere il bicchiere contro la leva di erogazione del ghiaccio, tenendolo ben in alto per raccogliere tutto il ghiaccio.

Pulsante Crush e spia luminosa

Premere il pulsante per accendere la spia dell'erogatore. La spia è blu. Premere di nuovo il pulsante per spegnere la spia dell'erogatore.

Pulsante Light e spia : : 7 u La spia dell'erogatore si accende automaticamente quando si eroga

luminosa vues ghiaccio e/o acqua. La spia pud assumere uno dei tre colori possibili ogni volta che viene usato l'erogatore per mostrare lo stato del filtro dell'acqua: Verde Il filtro dell'acqua non deve essere sostituito. Pulsante Filter Status Giallo Il filtro dell'acqua è stato usato per l'80%. e spia luminosa Ordinarne uno nuovo.

Rosso I filtro dell'acqua è stato usato per il 100%. Sostituirlo appena possibile.

Dopo aver sostituito il filtro dell'acqua, resettare lo stato tenendo premuto il pulsante Filter Status per 10-15 secondi.

L'erogatore pud essere bloccato per impedire l'uso indesiderato. Pulsante Lock e spia Per bloccarlo, tenere premuto il pulsante per 3-5 secondi. La spia è blu.

luminosa Per sbloccarlo, tenere premuto il pulsante per 3-5 secondi fino a quando la spia si spegne.

Tenere premuto il pulsante per 3-5 secondi per attivare la massima

Pulsante Express velocità di congelamento dei cibi (che ne mantiene la freschezza). La Freeze e spia spia à blu. luminosa

Per disattivarlo, tenere premuto di nuovo il pulsante per 3-5 secondi.

Tenere premuto il pulsante per 3-5 secondi per aumentare la Pulsante Express Ice produzione di ghiaccio in occasioni speciali, come una festa. La spia à e spia luminosa blu.

Per disattivarlo, tenere premuto di nuovo il pulsante per 3-5 secondi.

20 Erogatore automatico di ghiaccio e acqua

ADESCARE IL SISTEMA DIALIMENTAZIONE DELL'ACQUA Il sistema di alimentazione dell’acqua del frigorifero include diversi tubi, un filtro dell’acqua avanzato, una serie di valvole di distribuzione e un serbatoio di riserva per garantire costantemente un’abbondante alimentazione di acqua e ghiaccio per l’erogatore. Questo sistema deve essere completamente riempito d’acqua quando lo si collega per la prima volta a una linea di alimentazione esterna.

A ATTENZIONE Per un corretto funzionamento dell’erogatore, la pressione dell’alimentazione dell’acqua dovrebbe essere compresa tra 1,4 e 6,9 bar. La pressione in eccesso potrebbe provocare il malfunzionamento del filtro dell’acqua.

Per adescare il sistema di alimentazione dell'acqua:

1 Riempire il serbatoio premendo, senza rilasciare, un bicchiere contro la leva dellerogatore dell'acqua.

2 Lasciareil bicchiere in questa posizione fin quando esce acqua dall’erogatore. Potrebbe essere necessario anche più di un minuto.

3 Continuare a erogare acqua per circa 3 minuti per pulire il sistema e i tubi da eventuali impurità (è possibile fermarsi per svuotare il bicchiere).

NOTA L’erogatore dell'acqua include un dispositivo che blocca il flusso d'acqua dopo 3 minuti di utilizzo continuo. Per resettare questo dispositivo d’arresto, rilasciare la leva dell'erogatore.

À ATTENZIONE Spingere la leva di erogazione per più di 4 minuti pud provocare il sovraccarico e l’arresto del motore dell’erogatore. Il dispositivo di protezione da sovraccarico viene reimpostato automaticamente dopo 3-4 minuti.

MANUTENZIONE E FUNZIONAMENTO DELL'EROGATORE DEL GHIACCIO Imeccanismi di funzionamento del dispositivo di produzione del ghiaccio, della vaschetta e dellerogatore si trovano in alto nello scomparto del congelatore. Dopo che il frigorifero à stato installato appropriatamente e si è raffreddato per diverse ore, à possibile produrre ghiaccio in 24 ore. Ë possibile riempire completamente una vaschetta di ghiaccio in circa 2 giorni.

IMPORTANTE Il dispositivo di produzione del ghiaccio è attivato in fabbrica, quindi funziona subito appena si montail frigorifero. Se non è possibile collegare l’alimentazione dell’acqua, spostare l'interruttore del dispositivo di produzione del ghiaccio su Off. Altrimenti, la valvola di riempimento del dispositivo farà troppo rumore quando cercherà di funzionare senz'acqua.

Erogatore automatico di ghiaccio e acqua | 21

Utilizzare l’erogatore di ghiaccio dopo l'installazione

Prima di produrre ghiaccio per la prima volta, adescare il sistema di alimentazione dell’acqua come descritto in precedenza. L'aria presente nelle nuove tubazioni pud far funzionare a vuoto il dispositivo di produzione del ghiaccio per due o tre cicli. Inoltre, se il sistema non viene pulito, i primi cubetti potrebbero avere un colore o un odore strano.

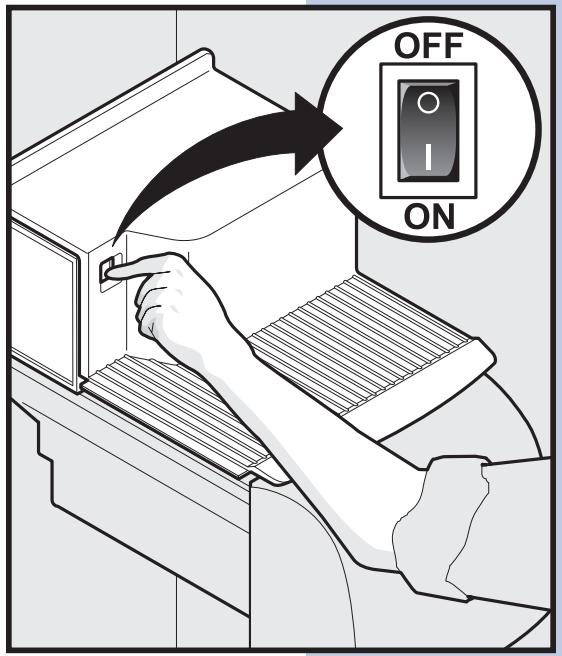

Spegnere e accendere l’erogatore del ghiaccio

La produzione di ghiaccio à controllata dall’interruttore On/Off. Premere l'interruttore sulla posizione “O” per spegnerlo e premerlo sulla posizione “l” per accenderlo.

NOTA Il dispositivo di produzione del ghiaccio include anche un braccio con sensore che interrompe automaticamente la produzione quando la vaschetta è piena. Questo braccio non deve essere usato per fermare manualmente il dispositivo di produzione del ghiaccio.

Suggerimenti per l’erogatore

! cubetti conservati a lungo potrebbero sviluppare un sapore strano. Svuotare il contenitore del ghiaccio come spiegato alla pagina seguente.

Scuoterlo occasionalmente per separare il ghiaccio.

Se il frigorifero non è collegato all'alimentazione dell’acqua o quest'ultima è chiusa, spegnere il dispositivo di produzione

del ghiaccio premendo l'interruttore On/Off.

Se fosse necessario produrre molto ghiaccio, à preferibile prendere i cubetti direttamente dal contenitore del ghiaccio.

lrumori riportati di seguito sono normali quando è in funzione il dispositivo di produzione del ghiaccio:

Motore in esecuzione

Ghiaccio che cade nel contenitore Valvola dell’acqua che si apre o si chiude Ghiaccio che si scioglie dal vassoio Acqua corrente

Spegnere il dispositivo di produzione del ghiaccio quando si pulisce il congelatore o si è lontani da casa.

Se il dispositivo di produzione del ghiaccio rimane spento per lunghi periodi, si consiglia di chiudere anche la valvola di alimentazione dell’acqua.

À ATTENZIONE Le sostanze chimiche provenienti da un depuratore malfunzionante possono danneggiare il dispositivo di produzione del ghiaccio. Se l’alimentazione dell’acqua è depurata, controllare che il depuratore funzioni sempre correttamente.

22 Erogatore automatico di ghiaccio e acqua

Pulire l’erogatore del ghiaccio

Pulire la vaschetta e il dispositivo di produzione del ghiaccio a intervalli regolari, soprattutto prima di lunghi periodi lontani da casa.

À ATTENZIONE Quando si rimuove la vaschetta del ghiaccio, non usare lo scivolo del ghiaccio (sotto la parte anteriore della vaschetta) come maniglia. Le superfici nello scivolo del ghiaccio potrebbero essere taglienti.

Per pulire l’erogatore del ghiaccio:

Interrompere la produzione di ghiaccio premendo l'interruttore Off/On del dispositivo. Rimuovere la vaschetta del ghiaccio sollevandola in alto e verso l’esterno.

Svuotare e pulire scrupolosamente la vaschetta del ghiaccio con detersivo neutro. Risciacquare con acqua pulita. Non usare detersivi abrasivi o molto aggressivi. Aspettare che la vaschetta del ghiaccio sia completamente asciutta prima di rimetterla nel congelatore.

Rimuovere i frammenti di ghiaccio e pulire il ripiano della vaschetta del ghiaccio e lo scivolo del congelatore.

Rimettere a posto la vaschetta. Premere l'interruttore Off/On del dispositivo di produzione del ghiaccio per riprendere la produzione.

Rimuovere e svuotare la vaschetta del ghiaccio se:

Un'interruzione di corrente elettrica prolungata (un'ora o più) fa sciogliere parzialmente e appiccicare i cubetti nella vaschetta del ghiaccio, bloccando il meccanismo dell'erogatore.

L'erogatore del ghiaccio non viene usato di frequente. | cubetti si congeleranno appiccicandosi nella vaschetta, intasando il meccanismo dell'erogatore.

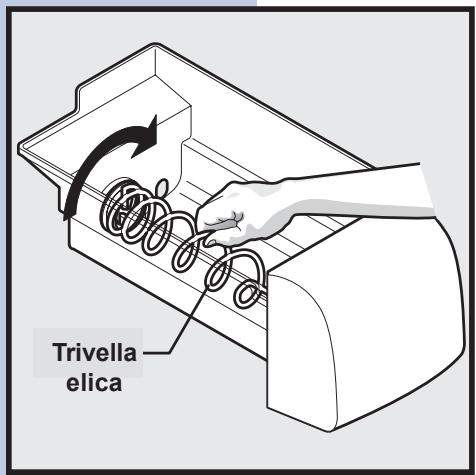

Rimuovere la vaschetta del ghiaccio e scuoterla per far staccare i cubetti o pulire come spiegato sopra. Mai usare un bastoncino per il ghiaccio o altro strumento appuntito per rompere il ghiaccio, perché potrebbe danneggjiare la vaschetta del ghiaccio e il meccanismo dell'erogatore.

IMPORTANTE Quando si rimuove la vaschetta del ghiaccio, non ruotare la trivella all'interno. La trivella deve essere allineata al meccanismo di guida quando la vaschetta viene rimessa a posto. Se la trivella viene spostata per errore, riallinearla con quarti di giro fino a quando la vaschetta ritorna in posizione.

Sostituzione dei filtri 23

POSIZIONAMENTO DEI FILTRI Il frigorifero à dotato di sistemi di filtraggio dell'acqua e dell'aria separati. Il sistema di filtraggio dell'acqua filtra sia l'acqua da bere erogata che quella usata per la produzione di ghiaccio. Il filtro dell'aria rimuove odori e impurità dallo scomparto del frigorifero.

Il filtro dell’acqua è situato nella parte alta dello scomparto per cibi freschi, vicino al pannello del sistema elettronico di controllo. Per maggiori informazioni sul quando sostituire il filtro, vedere la sezione precedente in questo stesso manuale.

Il filtro dell'aria è situato all’interno dello scomparto frigorifero, in alto nell'angolo posteriore. Per maggjiori informazioni su quando sostituire il filtro, vedere la sezione precedente in questo stesso manuale.

8 A Filtro dell'aria

SOSTITUZIONE DEL FILTRO DELL’ARIA Per assicurare un filtraggio ottimale degli odori del frigorifero, il filtro dell’aria dovrebbe essere cambiato, di norma, ogni sei mesi. Questo lasso di tempo pu variare a seconda del tipo e della quantità di alimenti solitamente conservati nel frigorifero. Per sostituire il filtro

1 Spingere la linguetta di plastica situata sul lato dellalloggiamento del filtro. La metà inferiore incernierata si apre.

2 Rimuovereil vecchio filtro e gettarlo via.

3 Togjliere dall’imballo il nuovo filtro e posizionarlo all'interno della metà inferiore incernierata dell’alloggiamento.

4 Spingere verso l’alto la metà inferiore incernierata sino a che non ritorna alla posizione di chiusura.

5 Premere e tenere premuto il pulsante Filter Reset sul pannello di controllo per 3 secondi. Quando si accende la spia Filter OK, lo stato à stato reimpostato.

6 Premere e tenere premutoil pulsante Filter Reset ancora per 3 secondi per disattivare il sistema di stato del filtro.

NOTA Spingere la linguetta per togliere il coperchio del filtro

Il pannello di controllo elettronico, posto in alto allo scomparto del frigorifero, include controlli per monitorare lo stato del filtro dell’aria. Vedere la sezione precedente per ulteriori informazioni su

Sostituzione dei filtri

SOSTITUZIONE DEL FILTRO DELL’ACQUA In generale, il filtro dell’acqua andrebbe sostituito ogni 6-9 mesi per garantire la miglior qualità dell'acqua. La spia Filter Status nel pannello di controllo dell'erogatore indica di sostituire il filtro dopo che 1500 litri d'acqua sono passati per il sistema.

Se il frigorifero non viene usato per un certo periodo di tempo (per esempio, durante un trasloco), sostituire il filtro prima di rimontarlo.

NOTA Il sistema di produzione di ghiaccio e acqua pud anche funzionare senza filtro se si usa al suo posto un bypass per la cartuccia del filtro dell’acqua. Contattare il Servizio clienti Electrolux per ordinare il bypass (pezzo n.240396701).

Ulteriori informazioni sul filtro dell’acqua avanzato

WSE I filtri di ghiaccio e acqua Pure advantage"" e Pure advantage”"* sono testati e certificati da NSF International, un'organizzazione di certificazione non a scopo di lucro che si occupa della salute pubblica. Il sistema di filtro à testato e certificato per gli standard ANSI/NSF 42 e 53. Vedere il documento informativo fornito con il prodotto per specifiche dettagliate.

Questo sistema non andrebbe usato con acqua non sicura dal punto di vista microbiologico o con acqua di qualità sconosciuta se non opportunamente disinfettata prima o dopo il passaggio attraverso il sistema di filtraggio. Risultati di certificazione e test NSF:

+ Capacità prevista - 1514 litri

+ __Flusso di servizio - 1,9 litri al minuto

+__Pressione massima - 6,9 bar

+ Temp. massima di funzionamento - 37,8 °C Per sostituire il filtro dell'acqua:

Per cambiare il filtro, non è necessario chiudere l’alimentazione dell’acqua. Bisogna perd essere pronti a raccogliere piccole fuoriuscite d'acqua durante la sostituzione del filtro. La parte inferiore dell'alloggiamento del filtro include due piccoli fori di scarico dell'acqua, quindi rimuovere i cibi dal ripiano in alto.

NOTA Le guarnizioni su un nuovo filtro dell’acqua sono lubrificate. Per garantire una buona tenuta, non rimuovere questo lubrificante.

Sostituzione dei filtri 25

Mettere su Off l'interruttore del dispositivo per la produzione di ghiaccio (vedere la sezione precedente per maggiori informazioni sull'accensione del dispositivo per la produzione di ghiaccio).

Spingere il pulsante di rilascio del filtro sulla destra della cartuccia per scollegarlo.

Sfilare la vecchia cartuccia del filtro dall’alloggiamento e gettarla via.

Togliere la nuova cartuccia del filtro dall’imballaggio e farla scivolare delicatamente nell’alloggiamento del filtro sino a che non si arresta contro il connettore a baionetta sul retro.

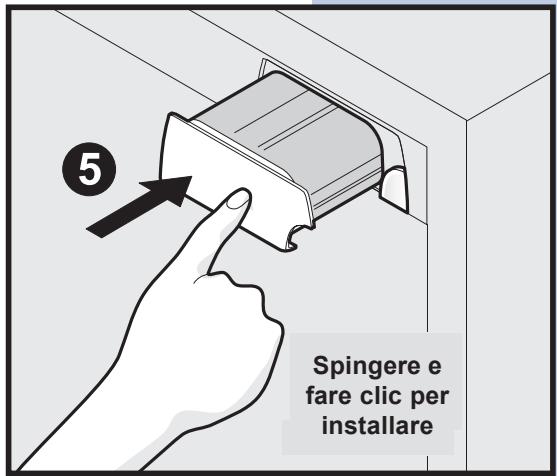

Spingere saldamente fino a quando la cartuccia non scatta in posizione. Una volta inserita completamente, la parte frontale della cartuccia del filtro dovrebbe essere allineata al pulsante di rilascio del filtro.

Mettere su On l’interruttore del dispositivo per la produzione di ghiaccio (vedere pagina 23 per maggjiori informazioni sull’accensione del dispositivo per la produzione di ghiaccio).

Premere un bicchiere contro il distributore di acqua mentre si verifica che non vi siano perdite nell’alloggiamento del filtro. Schizzi e borbottii fin quando il sistema non elimina l’aria contenuta nel distributore sono da ritenersi normal.

Dopo aver riempito un bicchiere d’acqua, continuare a far scorrere acqua per circa tre minuti.

Premere e tenere premuto il pulsante Filter Status sul pannello di controllo del Distributore Acqua & Ghiaccio per 3 secondi. La spia lampeggia rosso, ambra e verde a indicare che il filtro (Filter Status) à stato reimpostato.

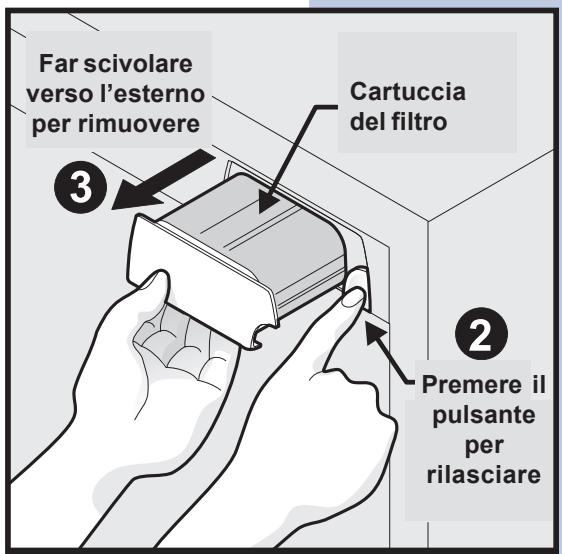

Far scivolare verso l’esterno per rimuovere

Cartuccia del filtro

Premere il pulsante per rilasciare

Spingere e fare clic per installare

Conservazione dei cibi e risparmio energetico

SUGGERIMENTI PER LA CONSERVAZIONE DEGLI ALIMENT Conservazione di alimenti freschi

Mantenere lo scomparto dei cibi freschi tra 1,1 °C e 4,4 °C; la temperatura ottimale à

2,8 °C (vedere la sezione precedente per maggiori informazioni sull'impostazione della

Evitare di riempire eccessivamente i ripiani del frigorifero per non ridurre la circolazione dell’aria e causare un raffreddamento non omogeneo.

Conservare frutta e vegetali nei cassetti per ortofrutta, in cui il tenore di umidità

mantiene inalterata la qualità del cibo più a lungo.

26 Conservazione dei cibi e risparmio energetico

+ _Impacchettare bene la carne cruda e la carne bianca in modo che non contamini gli altri cibi o le superfici.

+ Utilizzare il cassetto per la carne solo per conservazioni a breve termine. La carne da conservare per più di due giorni va surgelata.

Conservazione di surgelati

+ La temperatura dello scomparto del congelatore non deve superare i -18 °C (vedere la sezione precedente per informazioni sulle impostazioni della temperatura).

+_ Il congelatore funziona al megjlio se à pieno almeno per 2/3.

Impacchettamento dei cibi per il congelamento

-__ Perridurre al minimo il deterioramento della qualità e la disidratazione dei cibi, utilizzare alluminio, sacchetti di plastica per surgelati o contenitori ermetici. Far uscire l’aria il più possibile dal pacchetto e sigillarlo appropriatamente. L’aria intrappolata fa seccare i cibi, ne cambia il colore o sviluppa un sapore insolito.

+ _Impacchettare la carne cruda e la carne bianca in contenitori o materiali adatti al surgelamento prima di metterli nel congelatore.

+ Non congelare la carne scongelata in precedenza.

Caricare il congelatore

+ Evitare di mettere troppo cibo caldo nel congelatore in una volta sola. Altrimenti, il congelatore si sovraccarica, il congelamento viene rallentato e aumenta la temperatura dei cibi surgelati.

+ Lasciare uno spazio tra i contenitori, in modo che l’aria fresca possa circolare liberamente e consentire ai cibi di congelarsi velocemente.

+. Non conservare i cibi difficili da congelare, come i gelati o i succhi d’arancia, sui ripiani della porta del congelatore.

SUGGERIMENTI PER IL RISPARMIO ENERGETICO Installazione

+ _ Sistemareil frigorifero nella parte più fresca della stanza, lontano dai raggji del sole e dalle tubazioni del riscaldamento. Non sistemarlo accanto a fonti di calore, come il forno, la lavastoviglie o la cucina a gas. Se non è possibile, un ulteriore pannello isolante posto tra i due elettrodomestici consentirà al frigorifero di funzionare più efficacemente.

+ _Livellareil frigorifero in modo che le porte chiudano bene.

Conservazione dei cibi

+_ Non sovraccaricare il frigorifero oppure ostruire le ventole d’aria fredda. Altrimenti, il frigorifero rimarrà in funzione più a lungo e sprecherà energia.

+ Coprirei cibi e asciugare i contenitori prima di riporli nel frigorifero. In questo modo, viene ridotta la formazione di umidità nell'unità.

+ Organizzare il frigorifero per aprire le porte il minor numero di volte. Rimuovere quanti più cibi à possibile in una volta sola e chiudere la porta immediatamente.

Rumori e segnali di un normale funzionamento | 27

CONOSCERE | RUMORI Un frigorifero nuovo ad alto rendimento puè produrre dei suoni poco famigliari. Di solito questi rumori indicano che il frigorifero sta funzionando correttamente. Talvolta pavimenti, pareti e armadietti da cucina possono amplificare questi rumori.

NOTA La schiuma isolante non garantisce il perfetto isolamento del frigorifero.

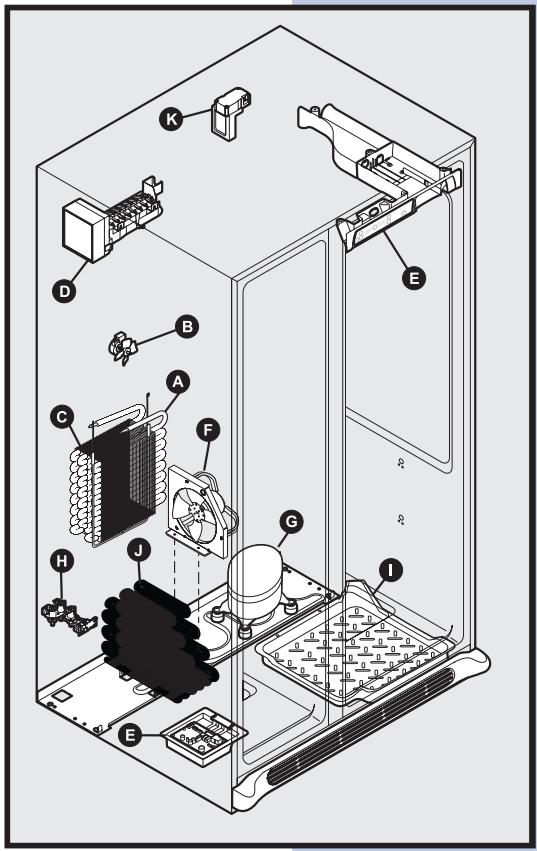

Quello che segue è un elenco dei principali componenti del frigorifero e dei rumori che possono essere prodotti:

À Evaporatore Il liquido refrigerante che scorre attraverso l'evaporatore puà produrre un rumore simile a gorgogjlio o bollore.

B Ventilatore dell’evaporatore Si puà sentire il rumore prodotto dall'aria forzata nel frigorifero dal ventilatore dell’evaporatore.

C Riscaldatore dello sbrinatore Durante i cicli di sbrinamento, l’acqua che gocciola sul riscaldatore dello sbrinatore pud essere causa di un sibilo o sfrigolio. Dopo lo sbrinamento, si pu sentire uno scoppiettio.

IMPORTANTE Durante il ciclo di scongelamento automatico, à normale vedere una luce rossa nelle ventole posteriori dello scomparto del congelatore.

D Dispositivo di produzione del ghiaccio Quando viene

prodotto del ghiaccio, si sentirà il rumore dei cubetti di ghiaccio che cadono nel cestello.

E Controllo del freddo & Controllo per lo sbrinamento automatico Queste parti possono dare origine a un rumore secco o a un clic quando il sistema di raffreddamento si attiva o disattiva.

F_ Ventilatore del condensatore Si pu sentire il rumore prodotto dall’aria forzata attraversoil condensatore.

G Compressore | compressori moderni, ad elevate prestazioni girano molto più velocemente di quelli più vecchi. Il compressore pud produrre dei suoni pulsanti o dei ronzii.

H Elettrovalvola dell’acqua Produce un brusio ogni volta che viene aperta per riempire il dispositivo per la produzione del ghiaccio.

Bacinella di raccolta condensa (amovibile) Durante il ciclo di sbrinamento, si pud sentire l’acqua che gocciola nella bacinella di raccolta della condensa.

J Condensatore Pud dare origine a dei rumori dovuti all'aria forzata. K Umidificatore motorizzato Pud produrre un leggero ronzio quando è in funzione.

28 Manutenzione e pulizia

PROTEZIONE DELL'INVESTIMENTO La pulizia del frigorifero mantiene intatto l’aspetto e impedisce la formazione di odori. Asciugare subito ogni perdita e pulire gli scomparti del congelatore e dei cibi freschi almeno due volte all'anno. Durante la pulizia, mettere in atto queste precauzioni:

+ Nonusare mai sulla superficie prodotti per sgrassare in metallo, pennelli, detersivi abrasivi o soluzioni alcaline molto forti. + Nonlavare le parti rimovibili in lavastoviglie.

+ Staccare sempre il cavo della corrente elettrica dalla presa a muro prima di pulire il frigorifero.

NOTA Se i controlli della temperatura vengono impostati per interrompere il raffreddamento, le spie e gli altri componenti elettrici continueranno a essere alimentati fino a quando si stacca il cavo della corrente elettrica dalla presa a muro.

+ Rimuovere le etichette adesive manualmente. Non usare lame di rasoio o altri strumenti taglienti che potrebbero graffiare la superficie dell'elettrodomestico.

+ Non rimuovere la targhetta con il numero di serie.

Fare riferimento alla guida sulla pagina seguente per dettagli sulla manutenzione e la pulizia di aree specifiche del frigorifero.

+_ Spostareilfrigorifero tirandolo in modo dritto. Tirarlo diagonalmente potrebbe rovinare il pavimento. Fare attenzione a non spostare il frigorifero al di là dei collegamenti delle tubazioni.

+ Glioggetti umidi si appiccicano alle superfici di metallo fredde. Non toccare le superfici refrigerate con mani umide o bagnate.

IMPORTANTE Se il frigorifero viene spostato in un luogo in cui la temperatura o l’umidità pud scendere sotto lo zero, è necessario svuotare completamente il sistema di alimentazione dell'acqua. Altrimenti, si potrebbero verificare delle rotture e perdite d'acqua quando l'elettrodomestico viene rimesso in funzione. Contattare un tecnico per eseguire questa operazione.

Manutenzione e pulizia 29

MANUTENZIONE E PULIZIA Parte Agenti di pulizia Suggerimenti e precauzioni Interno € rivestimento + Acqua e sapone + Utlzzare 2 cucchiai di bicarbonato in 1 tro di acqua calda. delle porte < Acqua e bicarbonato + Strzzare bene l'acqua in eccesso dalla spugna o dal straccio prima di pulire

attomo a control lampadine o altre part elettriche.

Guarnizioni delle porte + Acqua sapone + Puire le guarnizioni con uno straccio morbido e puito Cassette vaschette + Acqua e sapone + Usare uno straccio morbido per pulire le guide di scorimento dei cassett + Non lavare le part rimoviil(vaschette, cassett, ecc.) in lavastoviglie. Ripiani in vetro + Acqua e sapone + Attendere che il vetro tomi a temperatura ambiente prima di immergerlo + Detergente per nellacqua calda.

superci lucide + Detergente liquido

delicato Grglia esterna inferiore + Acquae sapone + Aspirare la polvere dalla parte anteriore della grigla estema inferiore. + Detergente liquido + Rimuovere la grglia estema inferiore. delicato Aspirare la polvere dai lat e strofinare con una spugna o uno straccio + Aspirapoere insaponato. Risciacquare e lasciare asciugare. Esterno e maniglie + Acqua € sapone + Non utlizzare detersivi domestic, ammoniaca o alcol per pulre le maniglie

+ Detergente per superici lucide non abrasivo

Usare uno straccio morbido per pulire le manigli. Non usare uno straccio ruvido per pulre le porte.

Estemo e manigle (solo + Acqua 6 sapone Puïre le part in acciaïo inox del'esterno e delle maniglie con acqua saponosa modeliin acciaio inox) + Ammoniaca non abrasiva € uno strofnaccio per piat. Risciacquare con acqua pulta e uno straccio morbido.

Puire le macchie più ostiate con carla da cucina imbevuta di ammoniaca, quindirisciacquare. Usare un detergente per aciaio inox non abrasivo. Questi detergent possono essere acquistalinei migliori supermercati e negozi di prodofi per la casa. Seguire sempre le istruzioni del produttore.

NOTA: puire sempre, risciacquare e asciugare con uno straccio morbido per evitare grafi

Lavare il resto dellunità con acqua calda e detergente liquido neutro. Risciacquare bene e asciugare con uno strofinaccio morbido € puito:

SUGGERIMENTI PER VACANZE E TRASLOCO

+ Detergente per acciaio inox

Occasione Suggerimenti

Breve vacanza « Lasciare il igorifero in funzione durante vacanze di 3 settimane al massimo. + Consumare tutti prodott deperibli presenti nello scomparto frigo.

+ Spegnere il dispositivo di produzione del ghiaccio e svuotare il cestello del ghiaccio, anche se ci si allontana solo per pochi giomni.

Lunga + Rimuovere tutti cibi e il ghiaccio se si rimarrà lontani da casa per più di un mese. vacanza + Spegnere il sistema di raffreddamento e staccare il cavo della corrente elettrica dalla presa. + Spegnere il disposiivo di produzione automatica del ghiaccio e girare la valvola di alimentazione del'acqua nella posizione di chiusura: + Pulre bene l'ntemo.

+ Lasciare aperte entrambe le porte per evitare la formazione di odori e mutfa. Bloccare le porte in posizione aperta, se necessario.

Trasloco + Rimuovere tutti cibi e il ghiaccio. + Se si usa un carrello a mano, caricare il frigorifero da un lato. + Regolare le rotell fino in alto per proteggerle mentre si trascina o si sposta il gorifero. + Ricoprire l'unità per evitare di grafflare la superficie.

30 Manutenzione e pulizia

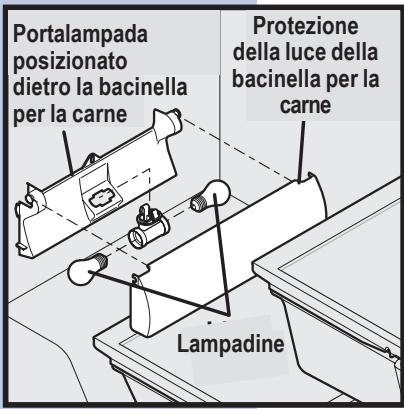

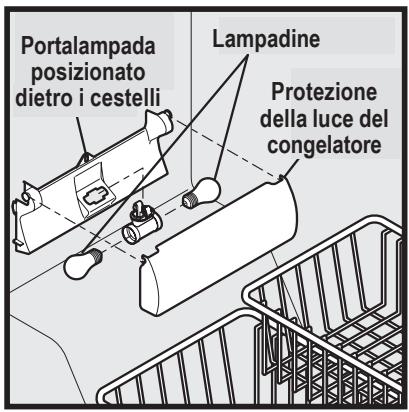

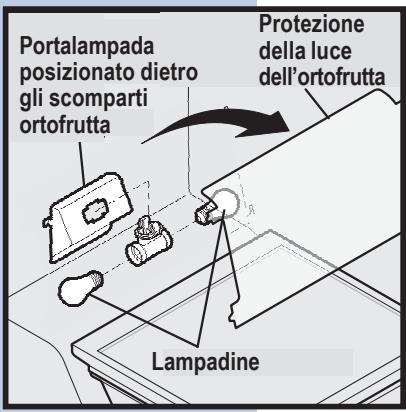

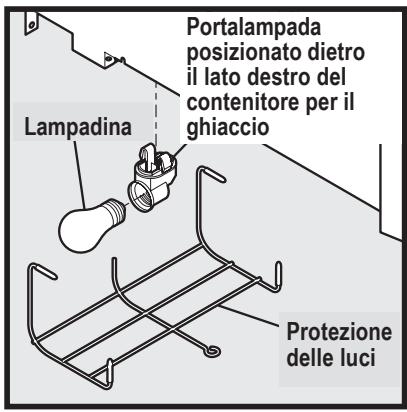

SOSTITUZIONE DELLE LAMPADINE Sia il congelatore che lo scomparto cibi freschi sono dotati di lampadine che potrebbero richiedere una sostituzione, di tanto in tanto. Alcune luci sono dotate di protezione, che dovrà essere rimossa prima della sostituzione delle lampadine. Utilizzare esclusivamente lampadine per elettrodomestici.

Per sostituire le lampadine:

À ATTENZIONE Indossare dei guanti quando si sostituiscono le lampadine per non tagliarsi.

Togliere la corrente elettrica al frigorifero. Indossare dei guanti per proteggersi da eventuali rotture del vetro.

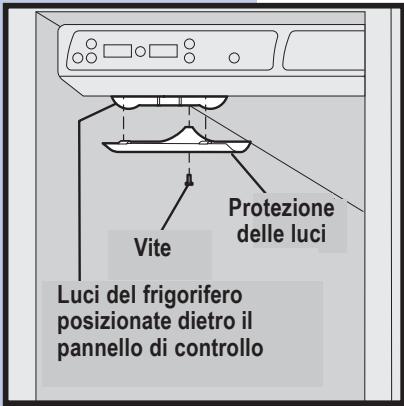

Luci del frigorifero Rimuovere la protezione della luce, se necessario. posizionate dietro il

pannello di controllo

Svitare e sostituire la vecchia lampadina con una nuova dello stesso tipo e potenza.

5 Riposizionare la protezione della luce, se necessario.

Re della luce della 6 Ridare corrente al frigorifero. dietro la bacinella | Pacinella per la

Protezione Portalampada = Portalampada della luce po: ionetO dietro Portalampada | Lampadine posizionato dietro dell'ortofrutta il lato destro del posizionato . gli scomparti contenitore per il dietro i cestelli Protezione

ortofrutta congelatore

Lampadina ghiaccio hr

S Protezione Lampadine delle luci

Soluzioni a problemi comuni 34

PRIMA DI TELEFONARE:

Se si verifica un problema con il frigorifero o si nota Un comportamento o una condizione del prodotto insolita, à spesso possibile evitare di chiamare un tecnico facendo riferimento a questa sezione per una risposta. Iniziando dalla tabella riportata di seguito, queste informazioni includono problemi comuni, cause e soluzioni proposte.

Funzionamento del frigorifero

I compressore non funziona

«_lLsistema di raffreddamento à spento.

+ Ein corso il ciclo di scongelamento del frgorfero

La spina à scollegata dalla presa a muro

Ë saltato un fusibile o il salvavita della casa.

Interruzione di corrente.

+ Accendere il sistema di raffreddamento. Vedere la sezione precedente per informazioni su come individuare i pulsante OnlOff del sistema di raffreddamento

Ë normale per un frigorifero con sistema di scongelamento completamente automatico. ciclo di scongelamento awviene periodicamente e dura circa 30 minut.

Controllare che la spina sia inflata saldamente nella presa a muro.

Controllarelsostiuire il fusibile. Riarmare il salvavita

Controllare le luci della casa. Contattare la società elettrica.

I frigorifero funziona troppo 0 troppo a lungo

La stanza o l'ambiente esterno à troppo caldo

Ilfigorfero à rimasto spento di recente per un determinato periodo di tempo.

Ë in funzione il dispositivo di produzione automatica del ghiaccio.

Le porte rimangono aperte troppo spesso 0 troppo a lungo.

La porta del frgoriferolcongelatore potrebbe essere rimasta aperta.

I controllo del congelatore à impostato a temperature troppo basse (si trova nella sezione dei cibi freschi)

La guamizione dello scomparto cibi freschilcongelatore à sporca, usurata, crepata o montata male.

In queste condizioni, à normale che il frigorifero funzioni più alungo

Sono necessarie 8-12 ore prima che il frigorifero si rafreddi completamente.

1 funzionamento del dispositivo di produzione del ghiaccio fa si che il frigorifero funzioni di più.

L'aria calda che entra nel frigorifero fa si che funzioni di pi. Aprire le porte meno spesso.

Controllare che il frigorifero sia ivellato. Controllare che i bi e i contenitori non blocchino le porte. Vedere la sezione dei problemi Aperturafchiusura di portelcassetti

Impostare il control del congelatore a una impostazione più calda fino a quando la temperatura del frigorifero à soddisfacente. Sono necessarie 24 ore prima che la temperatura si stabilizzi.

Puire o sosttuire la guarnizione. Perdite nelle guarnizioni delle porte fanno si che il rgorfero funzioni piu a lungo per mantenere le temperature desiderate.

I compressore non funziona

Ilsistema di controllo eletironico mantiene il fgorifero a una temperatura costante.

À normale. I fgorifero si accende e si spegne per mantenere la temperatura costante.

Le spie digitali dela temperatura lampeggiano.

Ilsistema di controll elettronico ha rlevato un problema di prestazioni.

Contattare i tecnico Electrolux, che à in grado di interpretare i messaggi oi codici numerici che lampeggiano sulle spie digital.

32 Soluzioni a problemi comuni

Temperature troppo basse

Problema Causa Soluzione La temperatura del congelatore Il controllo del congelatore à + Impostare il controllo del congelatore a una temperatura ë troppo bassa. La temperatura impostato a temperature pi alta. Sono necessarie 24 ore prima che la del rigorfero & soddisfacente. troppo basse. temperatura si stabilizzi. La temperatura del frigorifero à Il controllo del figorifero à + Impostare il controllo del frigorifero a una temperatura troppo bassa. La temperatura impostato a temperature più alta. Sono necessarie 24 ore prima che la del congelatore à soddisfacente. … troppo basse. temperatura si stabilizzi. I cibo conservato nei cassett si + Il controllo del figorfero à + Vedere la soluzione sopra. è congelato. impostato a temperature troppo basse. Il cibo conservato nel cassetto + Ilcontrollo della temperatura + Impostare il control della temperatura del cassetto della came si à congelato del cassetto della carne à della came a una temperatura più alta. La came deve {lcuni model. impostato a una temperatura essere conservala a una temperatura di poco solto il troppo bassa. punto di congelamento per mantenere la freschezza. Ë

normale che si formino dei cristalli di ghiaccio dovuti all'umidità della came.

Temperature troppo alte

Problema Causa Soluzione La temperatura del + Le porte rimangono aperte + Entra aria calda ogni volta che viene aperta la porta congelatore/figorifero à troppo troppo spesso o troppo a del figorifero. Aprire la porta meno spesso. alta. lungo. + Vedere la sezione dei problemi Apertura/chiusura di + La porta ë leggermente portelcassett. aperta.

La temperatura del congelatore à + Il controllo del congelatore à + Impostare il controllo del congelatore a una

troppo alta. La temperatura del impostato a temperature temperatura piü fredda. Sono necessarie 24 ore prima figoifero & soddisfacente. troppo alte. che la temperatura si stabilizz. La temperatura del figorfero à +_ILcontrollo del figorifero à + Impostare il controllo del igorifero a una temperatura troppo alta. La temperatura del impostato a temperature pi fredda, Sono necessarie 24 ore prima che la congelatore à soddisfacente. troppo alte. temperatura si stabiizz. La temperatura nel cassetto della + Ilcontrollo della temperatura + Impostare il controllo della temperatura del cassetto came & troppo alta (alcuni del cassetto della came à della came a una temperatura più bassa. model). impostato a una temperatura

Acqua/umidità/brina all’interno del frigorifero

Problema Causa Soluzione

L'umidità viene raccolta +_ Il cima à caldo e umido. + La velocità di formazione della brina e trasudamento

al'interno delle pareti del intermo aumenta.

frigorifero. «La porta ë leggermente « Vedere la sezione dei problemi Apertura/chiusura di aperta. portelcassett.

+ La porta rimane aperta troppo + Aprir la porta meno spesso. spesso 0 troppo à lungo.

+ Contenitor apert. + lcontenitori devono rimanere copert.

L'acqua viene raccolta sul lato + La verdura contiene e + L'umidità sul lato inferiore della copertura non è un

inferiore della copertura dei sviluppa troppa umidità. fatto insolto.

casseti. + Impostare il controllo dell umiità (su alcuni modeli) a un livello più basso.

L'acqua viene raccolta nella parte + Lafruttae la verduralavata + Asciugare i prodotti prima di riporl nel cassetto.

inferiore del cassetto. sgocciolano nel cassetto. L'acqua raccolta nella parte inferiore del cassetto non

è un fatto insolito.

Soluzioni a problemi comuni 33

Acqua/umidità/brina all’esterno del frigorifero

L'umidità viene raccolta al'estemo del figorifero o tra le porte.

+ Le porte sono leggermente aperte e fanno incontrare l'ria fredda proveniente dal'intemo del frigorifero con l'aria calda estema.

+ Ë normale quando il clima à umido. Quando il cima diventa più secco, l'umidità dovrebbe sparire.

+ Vedere la sezione dei problemi Apertura/chiusura di porte/cassetti

Dispositivo di produzione automatica del ghiaccio

I dispositivo non produce ghiaccio

+ L'interruttore del dispositivo del ghiaccio & impostato su Of.

L'alimentazione dellacqua non à collegata al figorifero

La valvola della linea dell acqua domestica non & aperta

I congelatore non & abbastanza freddo. La valvola sulla tubazione dell acqua fredda & ostruita o intasata da material estraneo. Se la valvola à di tipo auto- perforante, potrebbe non aver creato un foro suiciente per consentir il passaggio del'acqua.

Controllare se l'erogatore dell acqua funziona.

I filro dell'acqua non & installato correttamente.

+ Accendere il dispositivo del ghiaccio.

+ Collegare l'alimentazione dell'acqua (vedere le istruzioni di installazione).

+ Aprire la valvola della linea del’acqua domestica.

+ Vedere la sezione dei problemi Temperature troppo alle.

+ Chiudere la valvola della Iinea del'acqua domestica. Rimuovere la valvola. Controllare che non si tratt di una vabola auto-perforante. Pulre la valvola. Sostiuire la valola, se necessaro.

Aliment la cartuccia del fitro del ghiaccio e del'acqua è ostruita o intasata e deve essere sostituita.

Spingere saldamente fino a quando il fitro del'acqua scatta in posizione.

I dispositivo non produce ghiaccio à sufficienza.

I dispositivo produce meno ghiaccio del previsto.

I congelatore non & abbastanza freddo. La valvola della linea dell acqua domestica non & completamente aperta. Controllare se l'erogatore dell acqua funziona più lentamente del solto.

I dispositivo dovrebbe produrre circa 1,8-2,2 kg di ghiaccio ogni 24 ore. Express Ice dovrebbe produrre circa 2,7 Kg di ghiaccio al giomo.

Vedere la sezione dei problemi Temperature troppo alte. Aprir la valvola dell Iinea del'acqua domestica

In questo caso, sostiluir la cartuccia del fltro del ghiaccio e dell acqua

I dispositivo non smette di produre ghiaccio.

Il braccio con sensore del dispositivo à bloccato da qualcosa nel congelatore.

Spostare l'oggetto e rilasciare il braccio. Rimuovere eventuali cubett di ghiaccio dal braccio con sensore

I dispositivo non separa i cubet di ghiaccio.

I cubetti di ghiaccio non vengono usati molto spesso.

I cubetti di ghiaccio sono vuoi o pi piccoli del solto.

Rimuovere € scuotere la vaschetta del ghiaccio per separare i cubett.

La cartuccia del flro di ghiaccio e acqua pud essere intasata, Sostituire la cartuccia del ftro.

Il ghiaccio ha odore e sapore strani

Il ghiaccio ha assunto lodore o i sapore dei cibi conservati nel figorifero o nel congelatore

L'acqua che alimenta i dispositivo ha odore o sapore mediocre.

Ilghiaccio non viene usato abbastanza spesso.

+ Coprire bene i cibi. Buttare via il ghiaccio vecchio. Il dispositivo produrrà ghiaccio fresco.

+ Aggiungere un firo alla linea di limentazione dell acqua. Consullare un'impresa di puriicazione delle acque:

+ Buttare via il ghiaccio vecchio.

34 Soluzioni a problemi comuni

Erogatore del ghiaccio

+ Collegare l'almentazione dell acqua:

+ Quando la prima produzione di ghiaccio viene fatta cadere nel contenitore, l'erogatore dovrebbe iniziare a funzionare. Impostare il control del congelatore a una temperatura più alta per niziare a produrre i cubett di ghiaccio. Quando viene fatta la prima produzione di ghiaccio, l'erogatore dovrebbe iniziare a funzionare.

Aprire la valvola della linea dell acqua domestica. Attendere che venga prodotto il ghiaccio. Una volta prodotto il ghiaccio, l'erogatore dovrebbe iniziare a funzionare.

Controlare che la porta del congelatore sia chiusa.

Il motore à sovraccaricato. I dispositivo di protezione da sovraccarico verrà reimpostato dopo circa 3 minuti. Sarè, quindi, possibile erogare il ghiaccio.

L'erogatore L'alimentazione del'acqua non à colegata non emette «IL contenitore di conservazione del ghiaccio à ghiaccio. vuoto. + La temperatura del congelatore à impostata a un valore troppo alto. + La valvola dell linea dellacqua domestica non à aperta + La porta del congelatore non ë chiusa. + llbraccio di erogazione del ghiaccio à stato premuto per più di 4-5 minuti L'erogatore + Ilghiaccio siè parzialmente sciolto e poi del'acqua à congelato attomo all trvella a causa di scarso intasato. uïlizzo, flutuazioni della temperatura elo

interruzioni di corrente.

1 cubetti di ghiaccio si sono ammassati tra il dispositivo di produzione e la parte posteriore del contenitore del ghiaccio.

l'cubetti di ghiaccio si sono appiccicati

l'eubetti di ghiaccio sono vuot o più piccoli del solo.

Erogatore dell’acqua

+ Rimuovere il contenitore del ghiaccio, scongelarlo e svuotare i contenut. Pule i contenitore, asciugarlo e rimetterlo nella posizione correfta. Una volta prodotto i nuovo ghiaccio, l'erogatore dovrebbe inziare a funzionare.

Rimuovere i cubetti di ghiaccio ammassati nel!erogatore.

Usare spesso l'erogatore in modo che i cube non si appiccichino.

+ La cartuccia del fltro di ghiaccio e acqua potrebbe essere intasata. Sostiture la cartuccia del fitro. | sistema di erogazione funziona al meglio con una pressione dell acqua pan a 1,4-69 bar. La pressione delacqua dovrebbe, dunque, rientrare in questo intervalo.

Non esce + L'alimentazione del'acqua non ë collegata + Collegare l'almentazione dell acqua: acqua + La valvola della linea del'acqua domestic non & + Aprir la valvola della linea del acqua domestica. Vedere la dall'erogatore. aperta. Sezione dei problemi l dispositivo non produce ghiaccio. + La porta del congelatore non ë chiusa. + Controllare che la porta del congelatore sia chiusa. + La cartucoia del fitro del ghiaccio e dell'acqua à + Sosttuire la cartuccia del fitro intasata. «_lfitro frontale, se presente, non à stato + Spingere il tro fino a quando si sente un “clic. lflro corettamente installato dovrebbe trovarsi sullo stesso livello del'unità. L'acqua ha + L'acqua à rimasta nel serbatoio per un + Erogare e buttare via 10-12 bicchier d'acqua per ripulire uno strano determinato periodo di tempo. l'aimentazione e risciacquare completamente il serbatoio. odore elo + L'unità non ë collegata perfettamente alla inea + Collegare l'unità alla inea dell acqua fredda che fomisce eapors. dellacqua fredda. acqua al rubinetto della cucina. + Le tubazioni usate nellalimentazione del'acqua + Perotienere imiglorrisultat, utlizzare tubiin rame per i domestica e l'istallazione potrebbero aver collegamenti del'acqua. inciso sull'odore e i sapore del'acqua + L'acqua ha un alto contenuto minerale. + Contattare il servizio tecnico dellimpianto di trattamento del'acqua per un aiuto in mer La pressions La pressione di arresto € di awvio à troppobassa + Chiedere al servizio tecnico di alzare la pressione di arresto e del'acqua è {solo sistemi a pozzetto) di awvio del sistema di pompaggio del'acqua (solo sisterni a molto bassa pozzetto).

Il sistema di osmosi inversa à in fase di recupero.

Ë normale che il sistema di osmosi inversa scenda sotto 1,4 bar durante la fase di recupero.

Soluzioni a problemi comuni 35

Odori nel frigorifero

Problema Causa Soluzione L'intero à + L'interno deve essere pulito. + Vedere Manutenzione e pulizia. sporco.

+ Ilfrigorifero contiene cibi con odori forti.

Apertura/chiusura di porte/cassetti

+ Coprire bene i cibi.

Problema Causa Soluzione Le porte non + Una porta à stata chiusa con troppa forza, + Chiudere entrambe le porte delicatamente. chiudono. provocando l'apertura dellaltra. + ILfrigorifero non ë livellato. Dondola sul + Controllare che il pavimento sia livellato e solido & che pavimento quando spostalo leggermente. Sia in grado di supportare adeguatamente il frigorifero. Contatiare un artigiano per correggere un pavimento in pendenza o avallato. + ILfigorifero tocca una parete o un mobiletto. + Controllare che il pavimento sia livellato e solido e che Sia in grado di supportare adeguatamente il frigorifero. Contatiare un artigiano per correggere un pavimento in pendenza o avallato. Ë diffcoltoso + ILcibo tocca il piano sopra il cassetto. + Metiere meno cibo nel cassetto. Dons + Le guide di scorrimento dei cassetti sono + Pulire il cassetto e le guide di scorrimento. Vedere

La lampadina non è accesa

Manutenzione e pulizia

La lampadina non & accesa.

+ La lampadina & bruciata.

+ L'interruttore della luce del congelatore à bloccato.

+ La corrente elettrica non raggiunge il rigorifero.

+_ILsistema di controllo ha spento le luci perché la calamita montata dietro lo scomparto latticini {nella porta dei cibi freschi) & stata rimossa

+ ILsistema di controllo ha spento le luci perché una o entrambe le porte sono state lasciate aperte a lungo.

+ Vedere l'apposito argomento in Manutenzione & pulizia.

+ Sbloccare linterruttore della luce situato nello scomparto del congelatore.

+ Vedere la sezione dei problem Funzionamento del frgorifero.

+ Rimettere a posto la calamita.

+ Chiudere e riaprre le porte per accendere le luci.
