GEBRUIKSAANWIJZING PFS 280 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	15
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	25
NL	Bedienings- en verilghieidsinstructies	Pagina	35

Einleitung

Doelmatig gekruik.. 36

Onderdelenbeschrijving.. 36

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

1. Veiligheid op de werkplek.. . 37
2. Elektrische verilgheit.. 37
3. Veiligheid van Personen.. 38
4. Zorgvuldige omgang met en gebruk van elektrische apparaten ..... Pagina 38

Veiligheidsinstrumentes voor fijnspuitsystemen.. 38

Voor de ingebruikname

Luchtslang aansluten.. 39
Spitoppervlakken voorbereiden.. 39
Spuittmaterialiavaldunnen.. 40
Vullen met spuimmaterialiaal. 40

Ingebruikname

Inschakelen.. 40
Uitschakelen.. 40
Werkinstructies.. 40
Verstuiver kiezen/ervangen..
Spitbeeld instellen

Onderhoud en reiniging.

Service
Garantie . 41
Afvoer. 42
Conformiteitsverklaring / Producent

In deze begruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de begruiksaanwijzing!		Houd kinderen van het elektrische gereedschap verwijderd!
	Waarschuwings- en verilgheidsinstruc-ties in alot nemen!		Draag een verilgheidsbril, gehoorbe-scherming, stofmasker en verilgheids-handschoenen.
	Let op voor elektrische schokken! Levensgevaar!		Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!
V~	Volt (Wisselspanning)		Dank de verpakking en het apparaat op een milieu-vriendelijk maneier af!
W	Watt (werkvermogen)

Verfspuitsysteme PFS 280 A1

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waaroor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

- Doelmatig gebruik

Het verfpistool is alleen bestemd voor het verstuiven van oplosmiddelhoudende en waterverdunbare lakken, lazuren, gronderingen,Holdere lakken, dekkende autolakken, beitsen, houtbeschemingsmiddelen, pesticiden, olien en desinfectiemiddelen. Dit elektrische gereedschap is Niet geschikt voor het verwerken van dispersie- en latexverf, logen, zuurhoudende coatings, korrelig en deeltjeshoudend spuitmaterialaal evenals spuit- en druppelgeremde materialen. Ledere wijziging of ieder verdesterkrekend gebruik van het product is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. Wij zich niet aansprakelijk voor schade die voortvloeit uit ondoelmatig gebruik. Het apparaat is Niet bestemd voor commercieel gebruik.

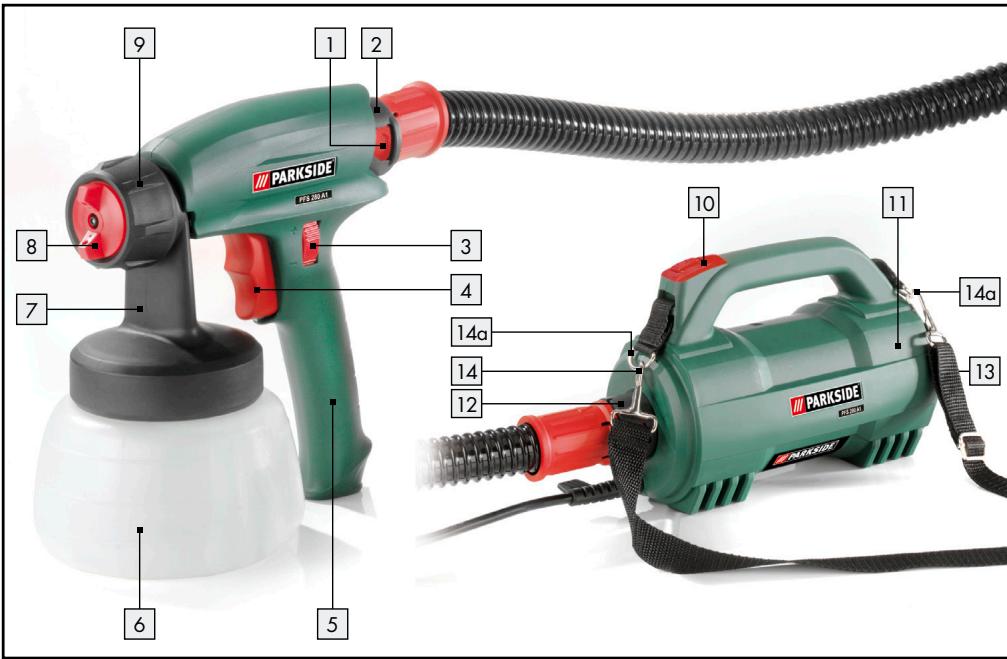

- Onderdelenbeschrijving

1 Toets slangaansluiting
2 Slangaansluiting
3 Stelwiel dosering
4 Drukschakelaar
5 Handgreep
6 Verfbeker
7 Zuigbuis
8 Verstuiver
9 Wartelmoer
10 AAN-/UIT-Schakelaar
11 Motor
12 Slangaansluiting motor
13 Afdekking luchtopening
14 Draagriem met karabijnhaak
14q Bevestigingsoog
15 Luchtslang
16 Maatbeker
16 Beschemkap

Leveringsomvang

1 verfspuitsystem PFS 280 A1
1 draagriem
2 verstuivers (1x ronde straal, 1x brede straal)
1 luchtslang
2 beschemkapies
1 maatbeker
1 gebruiksaanwijizing

Informatie over geluid en trillingen

Meetwaarden voor geluid, bepaald volgens EN 50144-2-7:2000. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek:

Geluidsdrukniveau: 78,3 dB(A)

Geluidsvermogen: 91,3 dB(A)

Onzekerheid K: 3 dB

Gemetenversnelling, karakteristiek:

Hand/armvibratie = 0,532m / s^2

Onzekerheid K = 1,5m / s^2

A WAARSCHUWING! Het in deze aanwijzinen vermelde trillingsniveau werden gemeten conformen in EN 50144-2-7:2000 genormeerde meet-procedure en kan voor de vergelijkking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommigeGVallen boven de in deze aanwijzingen vermelde waarde liggen.De trillingsbelasting zou+kennen worden anderschat wanner het elektrische gereedschap regelmatig op een dergelijkke wijze worden gebruikt.

Opmerking: voor een nauwkeurige inschatting van de trillingsdrukijdens een bepaalde werkperi- ode要去ek rekening worden gehonden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzien- lijk verminderen.

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen können elektrische schokken, branden/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te konnen raadplegen!

Het in de veiligheidsinstrumenties toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek

Houd kinderen en andere personen fijdens het gebruik weg van het elektrische

gereedschap. In geval van afleiding zou u de contrôle over het apparatuskunnen verliezen.

2. Elektrische vergiligheid

De netsteker van het apparaat要去 in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.
Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de

steker uit de contactdoos te trekken.
Houd de kabel verwijderd van hitte,

olie, scherpe randen of bewegende apparataatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

Gebruik allén verlangkabels die ook voor het buitenbereik geschikt zijn wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel verminder het risico van elektrische schokken.
Wanner u met een elektrisch gereedschap in een vochtige omgeving moetwerken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaarvermindert het risico van elektrische schokken.

Draag naast de persoonlijke veiligheidsuitrusting.altijd eenveiligheidsbril.Het dragen

van een persoonlijke verilgheidsuitrusting zoals stofmasker, slipvaste verilgheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

Gebruik geen elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.
Bewaar Niet-gebruekte elektrische gereedschappen buten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.

Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situatuies leiden.

Veiligheidsinstructies voor fijnspuitsystemen

Houd uw werkplek schoon, goed verlicht en vrij van verf- of oplosmiddelreservoirs, lappen en anderbrandaar materiaal. Mogelijk gevaar voorzfelfontbranding.Zorg dat u altijd gebruiksklarebrandblusers/blusapparatuur binnen handbereik heb.
Zorg voor goede ventilatie in het spuitgebied en voor voldoende frisse lucht in de hele ruimte. Verdamente, brandbare oplosmiddelen creeren een explosieve omgeving.
Het spuitpistol mag nicht worden gelebruikt om brandbare stoffen te sputen. Spuitpistologeniet worden gereinigd met brandbare oplosm.Middleden.
Spuit en reinig Niet met materialen die een vlampunt van minder dan 21^ hebben. Gebruik materialen op waterbasis, weinig vluchtig koolwaterstoffen of dergelijkke. Sterk vluchtige, brandbare oplosmiddelen creeren een explosieve omgeving.
Spuit nicht in de nabijheid van ontstekingsbronnenzoals statische elektriciteitsvonden, open vuur, ontstekingsvlammen, hete voorwerpen, motoren, sigaretten en vonden door het aansluten/onderbreken van stroomverbindingen (kabels) of de bediening van schakelaars. Dergelijke vonkbronnen konnen leiden tot een ontsteking van de omgevingslucht.
Spuit geen materialen waarvan u zich weet of zij een gevaar vormen. Onbe

kende materialen kunnen gevaarlijke situativesveroorzaken.

Draag extra persoonlijkeveiligheidsuitrusting Zoalsgeschikte werkhandsschoenen

en een beschemings- of ademmasker bij het spuiten of bij de omgang met chemicalien. Het dragen van een veiligheidsuitrusting voor de betreffende voorwaarden vermindt de blootstelling aan gevaarlijke substanties.
Richt de sproeier nooit op uzelf, op andere Personen of dieren. Houd uw handen en andere lichaamsdelen verwijderd van de spuitstraal. Roep onmidelijk medische hulp in als de spuitstraal de huid doordringt. Het spuitmaterial kan zelfs door een handschoen heb den de huid doordringen en in uw lichaam binnendringen.
Behandeling een binnengedrongen verfstraal Niet als een gewone snijwond. Een hagedrukstraal kan giftige stoffen in het lichaam spuiten en ernstig letselveroorzaken. In geval van binnendringing in de huid moet u onmiddelijk medische hulp inroepen.
Let op mogelijk gevaren van het spuitmaterial. Let op markeringen op de verpakking of de productinformatie van de spuitmiddelfabrikant en neem de aanwijzing over het gebruik van een veiligheidsuitrusting strikt in acht. Houd u aan de aanwijzingen van de fabrikant en verminder zo het gevaar voor vuur en voor letsel door giftige dampen, carcinogenen enz.
Spuit nooit zicher gemonteerde spuitkop. Het gebruik van een speciale spuitinzet met de passende spuitkop vermindert de kans dat een hogedrukstraal door de huid dringt en zo gif in uw lichaam spuit.
Voorzichtig bij het reinigen en verrangen van verstuivers. Alsijdens het spuiten een verstuiver verstopt raakt, gaat u voor het verwijderen van de verstuiver voor de reiniging te werk volgens de instructies van de fabrikant m.b.t. het uitschakelen van het apparaat en het wegemen van de druk.

Vloeistoffen onder hoge druk kuren de huid doordringen, gif in het lichaam spuiten en zo tot ernstig letsel leiden.

Houd de steker van de voedingskabel en de drukschakelaar van het verfpistool vrij van verf en andere vloeistoffen. Houd de kabel nooit als ondersteuning aan de steeverbindingen vast. Het nege- ren van deze instructies kan leiden tot elektrische schokken.
Kinderen of Personen met onvoldoende kennis over en ervaring in de omgang met het appa- raat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat Niet zonder toezicht of voorafgaande instructie door een voor hun verilgheid verantwoordelijke person gebruiken. Op kinderen dient toezicht te worden gezhonden om te voorkomen dat ze met het apparaat spelen.

Voor de ingebruikname

WAARSCHUWING! Trek vór alle werkzaamheden aan het elektrische gereedschap altijd eerst de netsteker uit de contactdoos.

Luchtslang aansluten

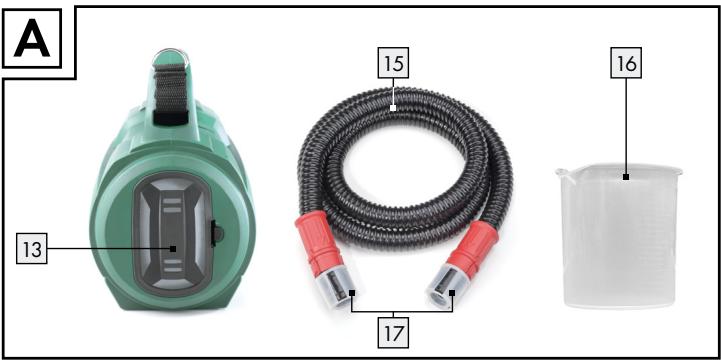

Verwijder de beschermkappen [17] en steek de luchtslang [15] in de slangaansluiting [2] van het verfpistool. Draai aan de luchtslang [15] totdat de toets van de slangaansluiting [1] vormslui-tend vastklikt.
Steek het andere uiteinde van de luchtslang [15] in de slangaansluiting [12] van de motor.

Opmerking: bescherm de slanguiteinden na het gebruik weeer met de beschermkappen 17.

Spuitoppervlakken voorbereiden

Dek de omgeving van het te spuiten oppervlak ruim en zorgvuldig af. Alle Niet afgedekte vlakken of oppervlakken können anders worden verontreinigd.

Zorg ervoor dat het spuitoppervlak schoon, droog en vetvrij is.
Ruw gladde oppervlakken op en verwijder verzolgens het schuurstof.

- Spuitmaterial verdunnen

Opmerking: let bij het verdunnen op dat spuithma
teriaal en verdunner bij elkaar passen. Voor informatie
over de passende verdunning (water, oplosmiddel)
verwijzen wij maar de dienovereenkomstige voors
schriften van de lak- of verffabrikant. Bij gebruik
van de verkeerde verdunning ontstaan klontjes
waardoor het verfpistool verstopt raakt.

Ga als volgt te werk bij spuitmaterial dat volgens de fabrikantaanwijzingen verdund moet worden:

neem de maatbeker met ml-indeling.
vul voldoende spuittmaterial in de verfbeker 6
verdun het spuiitmateriaal met 10% verdun-ningsmiddel volgens de aanwijzingen van de fabrikant.
roer het spuitematerialiaal cervolgens goed door.

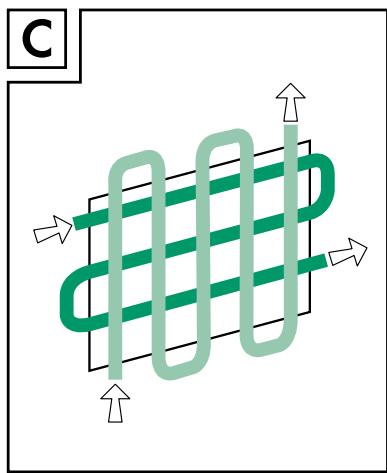

spuit vór werkbegin alsijd een keer op proof op een testoppervlak (zie ook 'Spuiten').

Vullen met spuitmaterialiaal

Schroef de verfbeker 6 van het verfpistol.
Plaats de stijgbuis bij werkzaamheden aan liggende objecten maar voren in richting verstuiver 8. Plaats de stijgbuis bij bovenhoofdse werkzaamheden maar achteren in richting handgreep 5.
Vul de verfbeker [6] met spuittmaterial en schroef hem aan het verfpistol.

Ingebruikname

U kunt de motor 11 tijdens het gebruik ook over de schouder dragen. Haak daartoe de karabijnhaken van de draagriem 14 in de bevestigingsogen 14a. Pas zo nodig de lengte van de draagriem individuel aan.

Zorg ervoor dat de motor [1] tijdens het gebruik geen spuittmaterialaal kan aanzuigen. Plaats hem op voldoende afstand en op een schone, stofvrije ondergrond.

Inschakelen

Steek de netsteker in de contactdoos.
Druk op de AAN-/UIT-Schakelaar 10 aan demotor.

Uitschakelen

Druk op de AAN-/UIT-Schakelaar 10 aan demotor.
Trek de netsteker uit de contactdoos

- Werkinstructies

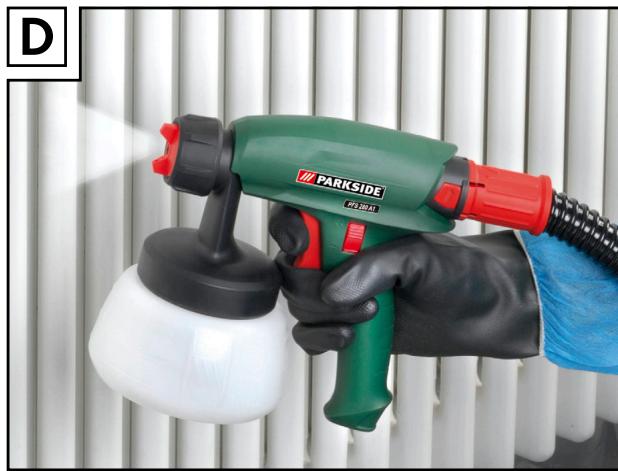

Spuit zoals op afbeelding D is aangegeven.
Schakel het apparaat Niet in ofuit boven een te spuiten oppervlak, maar begin en beeindig het spuitproces ca. 10cm van het werkstuk verwijderd.
Spuit erst de hoeken metkleine spuitimpulsen.
Voer het spuitproces uit volgens afb. D - beweeg het verfpistool waar bij parallel aan het oppervlak.

-Niet zwenken
-Beweeg het verfpistool met een gelijklbijven de snelheid.
- Breng het spuitmiddel zo dun möglichk op.
- De verflaag/-lagen—heeft/hebben een droogpauze nods, voordat u de volgende laag kuiselings kunt opbrengen (zie afb. C). Als de banen elkaar 4-5cm overlappen, ont-staat een gelijmatige oppervlaktekwaliteit.

- Verstuiver kiezen/ervangen

Draai de wartelmoer 9 los.
Plaats de gewenste verstuiver 8
Draai de wartelmoer 9 weer-vast.

- Spuitbeeld instellen

Breng het stelwiel dosering 3aar de gewenste stand:

(-) = minimale dosering
(+) = maximale dosering

Opmerking: het verdient aanbeveling om met de maximale instelling te beginnen.

Brede verstuiver	Straal
Draai de wartelmoer 9 los. Draai de verstuiver waar de gewenste stand en draai de wartelmoer 9 sheer vast.

Ronde verstuiver	Straal

- Onderhoud en reiniging

Algemene opmerkingen:

1. A WAARSCHUWING! Trek de netsteker ook bij werkonderbrekingen en werkzaamheden aan het apparaat uit de contactdoos.
2. Spuit na ieder gebruik verdunner (alleen in de open lucht - gevaar voor explosie!) of water door het apparaat.
3. Het apparaat mag nicht worden gereinigd met brandbare oplosmiddelen.
4. Gebruik een droge doek voor de reiniging van de behuizing. Gebruik nooit benzine, oplos- of reinigingsmiddelen die kunststof aantasten.

Luchtfilter reinigen:

Reinig de luchtfilter als deze vuil is.

Open de afdekking van de luchtopening [13].
Neem de luchtfilter eruit en klop hem UIT.
Sluit de afdekking van de luchtopening [13] weer.

Service

A WAARSCHUWING! Laat uw apparaat allén door gekwalificeerd vakpersoneel en allén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat de veilighheid van het apparaat behouden blijft.
WAARSCHUWING! Laat de steker of de aansluitleiding algtd door de fabrikant van het elektrische gereedschap of door diens technische Dienst reparen. Op deze wijze worden gewaarborgd dat de veiligheid van het apparatusat behouden blijft.

- Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardig en voorafgaand aan de levering nauwkeurig gecontrolererd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt make nparantie, neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

De garantie geldt alleen voor materiaal- of fabricagefouten,ECHTERNietvoor transportschade,of voor onderdelen die aan slijtage onderhevig+zijn,of voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefiliaa背后 uitgevoerd,

vervalt de garantie. Uw wettelijke rechten worden door deze garantie nicht beperkt.

De garantipeiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld,ui terlijk darüber twee dagena de dag van aankoop. Na verwrijken van de garantipeiode要去en alle voorkomende reparaties vergoed worden.

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

e-mail: [e-mail]

IAN 56847

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Voer elektronische gereedschappen nicht af via het huisafval!

Conform de Europese richtlij 2002/96/EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan�n national recht要去en oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijk wijze worden gerecycled.

Uw gemeentelijk milieudienst kan u informatie geben over de afvalverwijdering van utgediende apparaten.

Milieuvriendelijkheid en materiaialafvoer:

Verven lakken... zich speciala afval en要去 denovereenkomstig worden afgevoerd.
Neem de lokale voorschriften in acht.
Neem de aanwijzingen van de fabrikant in acht.
Voor het milieuschadelijke chemicalien mogen in de aarde, het grondwater of in oppervlakte-wateren therecht worden.

Het is verboden spuitwerkzaamheden in de buurt van oppervlaktewateren of aangrenzende oppervlakken (afvloeigebed) uit te voeren.
Let bij het kopen van verven en lakken... op hun milieuvriendelijkheid.

Conformiteitsverklaring/ProducentC

Wij, Komperna GmbH, documentverantwoordelijke person: de sheer Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richlijnen:

Machinerichtlijn (2006/42/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische verdraagzaamheid (2004/108/EC)

Toegepaste, geharmoniseerde normen

EN 60335-1/A13:2008

EN 50144-2-7:2000(ref.)

EN 62233:2008

EN 55014-1:2006/A1:2009

EN 55014-2:1997/A1:2001/A2:2008

EN 61000-3-2:2006/A1:2009/A2:2009

EN 61000-3-3:2008

Type/Benaming:

Verfspuitsystem PFS 280 A1

Date of manufacture (DOM): 10-2011
Serienummer: IAN 56847

Bochum, 31.10.2011

Semi Uguzlu

Kwaliteitsmanager

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehonden.

IAN 56847

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
