Merk	PARKSIDE
Model	PFBS 9.6 A1
Producttype	Draadloos multifunctioneel gereedschap
Voeding	Accublok 9,6 V (Li-Ion)
Onbelast toerental	5 000 – 25 000 tpm
Spanbereik van de boorkop	max. 3,2 mm
Lader	Nominale spanning 230 V~ 50 Hz, laadtijd ca. 3 uur
Hoofdfuncties	Boren, frezen, graveren, polijsten, reinigen, slijpen, doorslijpen
Bewerkbare materialen	Hout, metaal, kunststof, keramiek, steen
Inbegrepen accessoires	50 stuks: HSS-boren, boorhouder, polijstschijven, slijpstenen, metalen borstel, doorslijpschijven, spanmoeren, kunststof borstels, graveerbits, freesbits, slijpbits, combisleutel
Veiligheid	Spindelblokkering, aan/uit-schakelaar, beveiliging tegen onbedoeld opnieuw starten
Acculadingsindicator	Driekleurige LED (rood/oranje/groen)
Geluidsdrukniveau	70,4 dB(A)
Geluidsvermogensniveau	81,4 dB(A)
Trilling (onderarm)	0,759 m/s² (onzekerheid K = 1,5 m/s²)
Beschermingsklasse van de lader	II
Garantie	3 jaar
Onderhoud en reiniging	Reinigen met een droge doek; accu volledig opladen voor en na lange inactiviteit
Repareerbaarheid	Reparatie door erkende dienst; originele reserveonderdelen verplicht

Veelgestelde vragen - PFBS 9.6 A1 PARKSIDE

Hoe laad ik het accublok op?

Sluit de lader aan op een stopcontact, plaats het accublok in de lader. De groene LED geeft het laden aan. Een nieuwe accu moet volledig worden opgeladen voor het eerste gebruik. De laadtijd is ongeveer 3 uur.

Hoe vervang ik een gereedschap (boor, slijpsteen)?

Druk op de spindelblokkering en houd deze ingedrukt. Draai de spanmoer los met de combisleutel. Verwijder het oude gereedschap, plaats het nieuwe gereedschap in de juiste spanmoer, draai de spanmoer weer vast.

Hoe stel ik de snelheid in?

Gebruik de snelheidsregelaar op het gereedschap. De standen variëren van 1 tot MAX. Voor kunststoffen gebruikt u een lage snelheid (1-3). Voor hout gebruikt u een hoge snelheid (6-7). Voor staal gebruikt u de maximale snelheid.

Welke materialen kan ik bewerken?

U kunt hout, metaal, kunststof, keramiek en steen bewerken. Gebruik het gereedschap niet op materialen die asbest of lood bevatten.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en een stofmasker. Houd kinderen uit de buurt. Werk niet in een explosieve omgeving. Koppel de accu los voordat u aanpassingen uitvoert. Wacht tot het gereedschap volledig tot stilstand is gekomen voordat u het neerlegt.

Hoe lees ik de batterijstatus af?

De accu-LED geeft aan: ROOD/ORANJE/GROEN = maximale lading; ROOD/ORANJE = gemiddelde lading; ROOD = lage lading (laad de accu op).

Wat moet ik doen als het gereedschap niet start?

Controleer of de accu goed is geplaatst en opgeladen. Zorg ervoor dat de AAN/UIT-schakelaar op 'I' staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het gereedschap?

Reinig de oppervlakken met een droge doek. Gebruik nooit water of oplosmiddelen. Reinig regelmatig de ventilatiesleuven.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar bij de erkende dienst. Gebruik alleen originele onderdelen. Het serienummer is IAN 56052.

Hoe moet ik het apparaat en de batterij afvoeren?

Gooi ze niet bij het huisafval. Overeenkomstig de AEEA-richtlijn dient u het gereedschap en de batterij in te leveren bij een inzamelpunt voor recycling. Gebruikte batterijen moeten worden gerecycled volgens richtlijn 2006/66/EG.

GEBRUIKSAANWIJZING PFBS 9.6 A1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruksaanwijzing

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	19
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	33
NL	Bedienings- en veriligheidsinstrumentes	Pagina	47

Einleitung

Doelmatig gebruik..
Uitrusting.. 49
Leveringsomvang . 49
Technische gegevens.. 49

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

1. Veiligheid op de werkplek............................................Pagina 50
2. Elektrische verilgheit..
3. Veiligheid van Personen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Zorgvuldige omgang met en gebruik van elektrische apparaten ..... Page 51
5. Gebruik van en omgang met het accugereedschap.. .Pagina 52

Veiligheidsinstrumentes voor alle toepassingen..
Terugslag en dienovereenkomstige veilgheidsinstructies......Pagina 53
Bijzondere veiligheidsmaatregelen voor het slijpen en doorslijpen......Pagina 54
Andere bijzondere veiligheidsinstructies voor het doorslijpen......Pagina 54
Bijzondere veiligheidsinstrumenties voor het schuren.
Bijzondere veiligheidsinstrumenties voor het polijsten.
Bijzonder veiligheidsinstrumentes voor het werken met draadborstels...
Apparaatspecifieke veiligheidsinstrumentes voor accumultisijpmachines.. .Pagina 55

Bediening

Accupak laden..
Accupak in/uit het apparaat plaatsen/verwijderen .Pagina 56
Accutoestand aflezen..
Gereedschapplaatsen/verwijderen .Pagina 57
In- en uitschakelen/toerental instellen . 57
Aanwijzingen voor materiaalbewerking / gereedschap/toerentalbereik......Pagina 57
Tips en trucs.. 58

Onderhoud en reiniging

Onderhoud..
Reiniging.. 58

Service . 58
Garantie .59
Afvalverwerking.
Conformiteitsverklaring / Producent

In deze gezebruiksaanwijzing/aan het apparaat worden gezebruik gemaakt van de volgende pictogrammen:
	Lees de gezebruiksaanwijzing!		Let op voor elektrische schokken! Levensgevaar!
V~	Volt (Wisselspanning)		Alleen geschikt voor gezebruik binnenschuis!
W	Watt (Werkvermogen)		Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!
---	Gelijkstroom (Sroom- en spanningssoort)		Draag een stofmasker, veiligheidsbril en veiligheidshandschoenen.
n0	Gemeten nullasttoerental		Vermijd contact met snel draaiend gereedschap!
mA/A/Ah	Milliampère/Ampère/Ampère-urr		Brandgevaar!
	Beschermingsklasse II		Zo handelt u correct.
	Waarschuwings- en veiligheidsinstruc-ties inRCT nemen!		Voer accu's Niet af via het huisafval!
	Explosiegevaar!		Dank de verpakking en het apparaat op een milieu-vriendelijk manier af!
	Houd kinderen van het elektrische gereedschap verwijderd!

Accu-multislijpmachine PFBS 9.6 A1

Inleiding

Maak uzelf voír de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waar voor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Doelmatig gebruik

De accumultislijper is in combinatie met het Dienovereenkomstige toebehoren (zoals bij de levering inbegrepen) bedoeld voor het boren, freeze, graveren, polijsten, reinigen, schuren en doorslijpen van hout, metaal, kunststof, keramiek of steen in droge ruimten. Ledere wijziging of ieder verderstrekkend gebruik van het product is Niet doelmatig en houdt een aanzienlijk ongevallensrisico in. De producent is Niet aansprakelijk voor schade die resulteertuit ondoelmatig gebruik. Niet geschikt voor commercieel gebruik.

Ultrusting

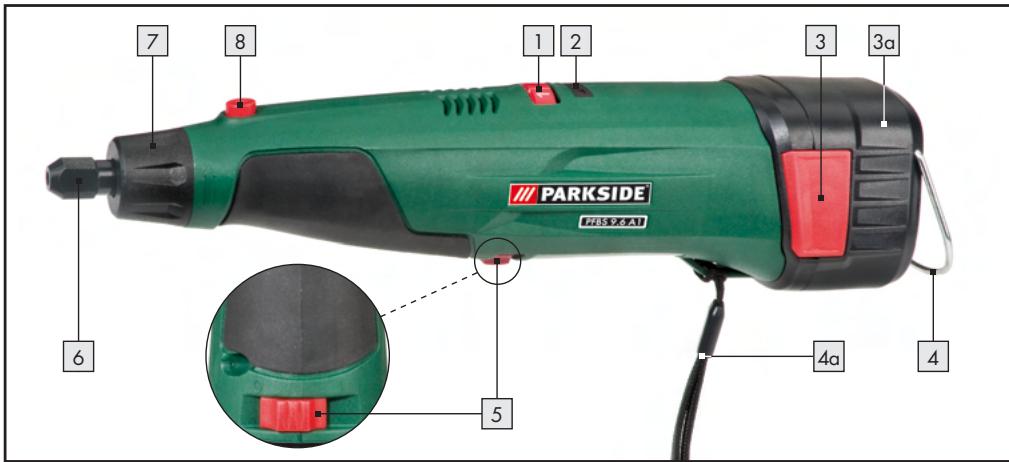

Accumultislijpmachine:

Toerentalregeling
2 Accu-led
3 Accuontgrendelingstoets
3aAccupak
4 Metalen beugel
4a Handlus
5 AAN-/UIT-Schakelaar
Spanmoer
Wartelmoer
8 Spilblokkering

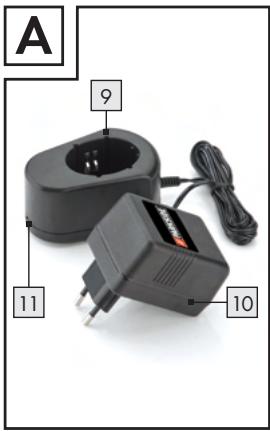

Acculadstation (zie afb. A):

9 Laodstation
10 Netadapter
11 LED

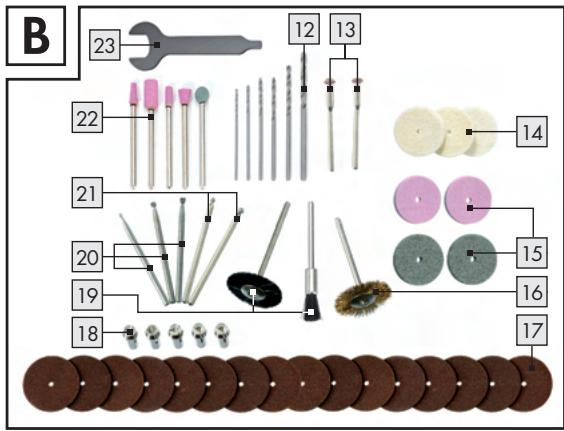

Toebehoren (zie afb. B):

12 6 HSS-boren
13 2 Spandoorns voor gereedschapshouser
14 3 Polijstschijven
15 4 Schuurschijven
16 1 Metalen borstel
17 16 Slijschijven
18 5 Spantangen
[19] 2 Kunststoffborstels
203 Graveerbits
[21] 2 Freesbits
22 5 Slijpbits
23 Combinationsleutel

Leveringsomvang

1 Accu-multislijpmachine met occupak
1 Laadstation
1 Netadapter
1 Kunststoffkoffer
1 Set toebehoren (50 delen)
1 Handleiding

Max.schijven-0: 25 mm

Spanbereik boorhouser: max. 0 3,2 mm

Accupak PFBS 9.6 A1-1:

Informatie over geluid en trillingen:

Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluids niveau van het elektrische gereedschap bedraagt karakteristiek:

Geluidsdrukniveau: 70,4 dB(A)

Geluidsvermögen: 81,4 dB(A)

Onzekerheid K: 3 dB

Gemetenversnelling, karakteristiek:

Hand/armvibratie: 0,759m / s^2

Onzekerheid K = 1,5m / s^2

WAARSCHUWING! Het in deze aanwijz-gen vermelde trillingsniveau werden gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gezruikt.

Het trillingsniveau za overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou können worden anderschat:wanner het elek

trische gereedschap regelmatig op een dergelijk wijze worden gebruikt.

Opmerking: Voor een nauwkeurige inschatting van de trillingsdrukijdens een bepaalde werkperiode要去ekrekening worden gehonden met de tijd waarin het apparaatuitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Algemene veiligheidsin-Structies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsinstrumenties en aanwijzingen hunnen elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te konnen raadplegen!

Het in de veiligheidsinstrumenties toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken können ongevallen ontstaan.

b)

Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden{kunnen ontsteken.

c)

Houd kinderen en andere personen fijdens het gebruik weg van het elektrische

gereedschap. In geval van afleiding zou u de controle over het apparaat+kunnen verliezen.

a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geén adaptersteker in combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico voor elektrische schokken wanner uw lichaam geaard is.

c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

d)

Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de

steker uit de contactdoos te trekken. Houd de kabel verwijderd van ditte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.

e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zich wanneser u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel verminder het risico van elektrische schokken.

f) Wonneer u met een elektrisch gereed-schap in een vochtige omgeving moet werken, dient u een foutstroom-veilig-heidsschakelaar te gebruiken. Het ge-bruik van een foutstroom-veiligheidsschakelaar verminder het risico van elektrische schokken.

3. Veiligheid van Personen

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs,

alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.

b)

Draag naast de persoonlijke veiligheidsuitrusting.altijd eenveiligheidsbril.Het dragen

van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, -helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

c)

Vermijd een ongewenste ingebruiknama van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanner u tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.

d)

Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.

e)

Vermijd een abnormale lichaamshouding. Zorg althid voor een veilige stand en houd te allenlijke het evenwicht.

Op deze wijze=kunt u het apparaat vooral in onverwachte situatuies beter controleren.

f)

Draag geschikte werkkleding. Draag gén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd.

Votte kleding, sieraden of harenKnown door bewegende onderdelen wordt ingetrokken.

g)

Wannerstofafzugingsinrichtingen en-opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zich aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoordbestemde gereedschap.Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik.
b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 worden gerepareerd.
c) Trek de steker uit de contactdoos en/ of verwijder de accu voordat u appa- raatinstellenen uitvoert, toebehoren verrangt of het apparaat wegelt. Hierdoor voorkomt u dat het elektrische appa- raat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebrukte elektrische gereedschappen buten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende appaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhouden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen enzoals het voor dit apparaatype Voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassenen kan tot gevaarlijke situatuies leiden.

5. Gebruik van en omgang met het accugereedschap

a) Laad de accu's alleen in laadtoestellen die door de fabrikant worden aanbevolen. Voor een laadtoestel dat bestemd is voor een bepaalde soort accu's, bestaat brandgevaar indien u het apparaat met andere accu's gebruikt.
b) Gebruik in elektrische gereedschappen allén de waarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Houd Niet-gebruekte accu's verwijderd van paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten van de accu zouden+kunnen overbruggen. Een kortsluiting tussen de accucontacten kan leiden tot brand en verbrandingen.
d) Bij verkeerd gebruik kan vloeistofuit de accu's lekken. Vermijd contact met de vloeistof. In geval van contact direct onder water afspoelen. Wanner u de vloeistof in uw ogen krijt, dient u bovendien een arts te raadplegen. Lekkende accuvloeistof kan leiden tot huidirritaties of verbrandingen.

VOORZICHTIG! EXPLOSIEGEVAAR! Niet-herlaadbare batterijenmogen nooit worden opgeladen.

Veiligheidsinstructies voor alle toepassingen

Algemene veiligheidsinstructies voor het slijpen, schuren, werkken met draadborstels, polijsten en doorslijpen:
a) Dit elektrische gereedschap dient allenten worden gebrukt als slijpmachine,

schuirmachine, draadborstel, polijsten doorslijpmachine. Neem alle veiligheidsinstrcties, aanwijzingen, afbeeldingen en gegevens in acht die bij dit apparaat worden meegeleverd. Het negeren van de volgende aanwijzingen kan leiden tot elektrische schokken, brand en / of ernstig letsel.

b) Normatieve zin /Opmerking voor dit gereed-schap Niet van toepassing.
c) Gebruik geen toebehoren dat door de fabrikant Niet special voor dit elektrische gereedschap bestemd is. Ook al kunt u het toebehoren op uw elektrische gereedschap bevestigen, vormt dit nog geen garantie voor een veilig gebruik.
d) Het geoorloofde toerental van het toebehoren moet minimaal zo hoog zijn als het op het gereedschap vermelde maximale toerental. Toebehorendat sneller draait dan is toegestaan, kan breken of wegliegen.
e) Buitendiameter en dijke van het toebehoren moeten voldoen aan de maatgegevens van uw elektrische gereedschap. Toebehoren met verkeerde afmetingen kan nicht voldoende worden afgeschermd of gecontroleerd.
f) Sliipschijven, flenzen, schuurschijven of ander toebehoren moet exact op de slijspil van uw elektrische gereedschap passen. Toebehoren dat Niet exact op de slijspil past, draait ongelijkmatig, trilt erg en kan leiden tot controleverlies.
g) Gebruik geen beschadigd toebehoren. Controller vór ieder gebruik toebehoren zoals slijpschijven op afsplinteringen en scheuren, schuurschijven op scheuren of sterke slijtage. Controller draadborstels op losgeraakte of gebroken draden. Wanner het elektrische gereedschap of het toebehoren valt, dient u te controlleren of het beschadigd is. Gebruik nooit beschadigd toebehoren. Houd afstand, wanneer u het toebehoren gecontrolerd en geplaatst hebt, zorg dat in de buurt aanwezigere personen buiten het bereik van het roterende toebehoren blijven en LAST

het apparaat gedurende een minuut met maximaal toerental draaien. Bescha-digd toebehoren breekt meest al in de testperiode.

h)

Draag persoonlijke veiligheidskleding. Gebruik al naargelang de toepassing

een volledig gezichtsmasker, oogbescherming of veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort die u beschermt gegenkleine slijp- en materiaialdeeltjes.

De ogen要去en worden beschermd gegen rondvliegende vreemde voorwerpen die bij verschillende toepassingen ontstaan, stof- of ademhalingsmaskers要去en het tijdens de werkzaamheden ontstane stof filteren. Wanner u longer worden blootgesteld aan hard lawaai, kan dit leiden tot gehoorverlies.

i) Let bij andere Personen op een veilige afstand t.o.v. uw werkbereik. Ledereen die het werkbereik betreedt,要去 persoonlijke veiligheidsuitrusting dragen. Afrekende stukken van het werkstuk en gebroeken toebehoren hunnen wegliegen en ook buiten het directe werkbereik letsel voroorzaken.
j) Houd de machine allén aan de geisoleerde grijpvlakken vast, wanner u werkzaamheden uitvoert waar bij het toebehoren verborgen stroomleidingen of de eigen netkabel zou+kennen raken. Het contact met een spanningvoerende leiding kan ook de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden.
k) Houd de netkabel verwijderd van draaiend toebehoren. Wonneer u de contrôle over het apparaat verliest, kan de netkabel doergesneden of megetrokken worden waardoor uw hand of arm in contact kankommen met het draaiende toebehoren.
1) Leg het elektrische gereedschap nooit weg voordat het toebehoren volledig tot stilstand is gekomen. Het draaiende toebehoren kan in contact komen met de ondergrond waardoor u de controle over het elektrische gereedschap zou können verliezen.

m) Laat het elektrische gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende toebehoren worden megetrokken waardoor het toebehoren zich in uw lichaam zou kunnen boren.
n) Reinig de ventilatieopengen van het elektrische gereedschap regelmatig. De motorventilator trekt stof in de behuizing en een grotere ophoping metaalstof kan leiden tot elektrische gezaren.

0)

Gebruik het elektrische gereedschap Niet in de buurt van brandbare materialen.

Door vonden hun deze materielen ontbranden.

p) Gebruik geen toebehoren dat vloeibaar koelmiddel vereist. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.

- Terugslag en dieinovereenkomstige veiligheidsinstructies

Een terugslag is een plotselinge reactie als gevolg van een hakend of blokkerend toebehorenzoals een slijpschijf, schuurschijf, draadborstel enz. Blijven haken of blokkeren leidt tot een abrupte stop van het roterende toebehoren. Daardoor wordt een ongecontroleerd elektrisch gereedschap op het blokkerpunt gegen de draairichting van het toebehoren in versneld.

Wonneer bijv. de slijpschijf blokkeert of in het werkstuk blijft haken, kan de rand van de slijpschijf, die zich in het werkstuk bevindt, blijven hangen waardoor de slijpschijfwegschiet of een terugslagveroorzaakt. De slijpschijf beweegt dan in richting van de bediennende person of van hem weg, al naargelang de draairrichting van de schijf op het blokkeerpunt. In dit geval konnen slijpschijven ook breken.

Een terugslag is het gevolg van een verkeerde bediening van het elektrische gereedschap. Een terugslag kan met behulp van de volgende maatregelen worden voorkomen.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Gebruik.altijd de extra handgreep, indien voorhanden, om de grootst maybeke controle over terugslagkrachten of reactiemomenten bij het opstarten te hebben. De bediener kan door middel van geschikte voorzorgsmaatregelen de terugslag-en reactiekrachten beheersen.
b) Houd uw hand nooit in de buurt van draaiend toebehoren. Het toebehoren kan in geval van een terugslag over uw hand bewegen.
c) Kom met uw lichaam Niet binnen het bereik waarin het elektrische gereedschap in geval van een terugslag beweegt. De terugslag beweegt het elektrische gereedschap in de tegenovergestelde richting van de beweging van de slijpschijf op het blokeerpunt.
d) Werk uiterst voorzichtig in/aan hoeken, scherpe randen enz. Voorkom dat toebehoren van het werkstuk terugkaatst en klem raakt. Het roterende toebehoren neigt ertoe in hoeken, scherpe randen of in geval van terugkaatsten, klem te raken. Dit kan leiden tot een controverlies of terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dergelijke toebehoren veroorzaken vaak terugslagen of leiden tot controverlies van het elektrische gereedschap.
Bijzondere veiligheidsmaatregelen voor het slijpen endoorslijpen
a) Gebruik uitsluitend de voor uw elektrische gereedschap goedgekeurde slijphulpstukken en de voor het slijphulpstuk bestemde beschemkap. Slijphulpstukken die Niet voor het elektrische gereedschap bedoeld zijn, hunen Niet voldoende worden afgeschermd en zich onveilig.
b) De beschemkap要去eig aan het elektrische gereedschap zinnaange

bracht en zodanig ingesteld zijn dat een maximum aan veiligheid worden bereikt, d.w.z. het kleinst möglichke deel van het slijphulpstuk wijst open maar de gebruiker. De beschemkap moet de gebruiker beschermen gegen afgebrozen stukken en toe Vallig contact met het slijphulpstuk.

c) Slijphulpstukken mogen allén voor de aanbevolen toepassingsmogelijkheden worden gezruikt. Bijvoorbeeld: slijp nooit met het zichvlak van een doorslijschijf. Doorslijschijven zijn bedoeld voor het doorslijpen van materiaal met de rand van de schijf. Door zichwaartse krachtinwerkingen konnen sleijphulpstukken breken.
d) Gebruik alkijd onbeschadigde spanflenzen in de correcte maten en vormen voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en verminderen daardoor het gevaar van een slijpschijfbreuk. Flenzen voor doorslijschijven konnen verschillen van de flenzen voor andere slijpschijven.
e) Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Sliipschijven voor grotere elektrische gereedschappen zijn Niet geconcipieerd voor de hogere toerentallen vankleinere elektrische gereedschappen en konnen dus breken.
Andere bijzondere veiligheids-instructies voor het doorslijpen
a) Voorkom het blokkeren van de doorslijschijf of een te hoge aanpersdruk. Voer geen overmatig diepe snedenuit. Door overbelasting van de doorslijschijf stijgt de belasting en daarmee het risico van kantelen of blokkeren met als gevolg een terugslag of breuk van het slijphulpstuk.
b) Vermijd het bereik vór enchter de roterende doorsliipschijf. Wonneer u de doorsliipschijf in het werkstuk van u weg beweegt, kan het elektrische gereedschap met de draaiende schijf in geval van een terugslag direct in uwrichting worden geslingerd.
c) Wanneer de doorslijpschrift klemt of u de werkzaamheden onderbreekt,

schakelt u het apparaatuit en houdt u het werkstuk rustig totdat de schijf tot stilstand is gekomen. Tracht nooit, de nog draaiende doorsliipschijfuit de snede te trekken, daardoor kan een terugslag ontstaan. Stel de oorzaak voor het klemmen vast en verhelp.Deze.

Bijzondere verilgheidsinstructies voor het schuren

Bijzondere veiligheidsinstructies voor het polijsten

d) Schakel het elektrische gereedschap Niet in zolang de doorsliipschijf nog in het werkstuk steekt. Wacht totdat de doorsliipschijf het volle toerental hebft bereikt, voordat u de snede voorzichtig voortzet. In het andere geval kan de schijf blijven haken,uit het werkstuk springen of een terugslag veroorzaken.
e) Steun de platen of werkstukken goed om het risico van een terugslag door een ingeklemde doorslijschijf te minimaliseren. Grote werkstukken konnen op grond van hun eigengewicht doorbuigen. Het werkstuk moet aan beiden zichden van de schijf worden gesteund, zowel in de buurt van de doorslijschijf als aan de rand.
f) Wees bijzonder voorzichtig bij "gleu-sneden" in bestaande muren of andere onoverzachtelijkerebereiken. De binnen-dringende doorslijschijf kan tijdens het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
Gebruik geen te große schuurbladen, maar neem de voorschriften van de fabrikanten m.b.t. de maten van het schuurblad in acht. Schuurbladen die boven de schuurschijfuitsteken hunnen letsel vorozaken, tot blokkeren of scheuren van de schuurbladen leiden of een terugslag voroorzaken.
Let op dat geen losse onderdelen van de polijstkap, vooral bevestigingsdra

den, voorhanden zijn. Berg de bevestigingsdraden op of kort deze in. Losse, meedraiende bevestigingsschroeven können uw vingers raken en verwonden of in het werkstuk blijven hangen.

Bijzonder veiligheidsinstrumenties voor het werken met draadborstels

a) Let op dat de draadborstel ook fijdens het normale gebruik draadstukken verliest. Overbelast de draden nicht door een te hoge aanpersdruk. Wegvliegende draadstukken konnen probleemloos door dunne kleding en/ of de huid dringen.
b) Wanner een beschemkap aanbevlen worden, dient u te vermijden dat de beschemkap en de draadborstel elkaar+kunnen raken. Schij- en komborstelskunnen door aanpersdruk en centrifugalekrachten hun diameter vergroten.

Apparaatspecifiekeveiligheidsinstructies vooraccumultislijpmachines

Gebruik tijdens het werk de volgende veiligheidsuitrusting: Veiligheidsbril en werkhandschoenen.

VOORZICHTIG! LETSELGEVAAR! Na het uitschaken loopet het gereedschap nog na. Vermijd contact met het snel draaiende gereedschap.

WAARSCHUWING! Beveilig het ge-ereedschap. Gebruik de spaninrichting / bankschroef om het werkstuk vast te zetten. Het worden daarin veiliger gezogen dan in uw hand.
WAARSCHUWING! LETSELGEVAAR! Steun in geén geval met uw handen naast of vór het apparaat of het te bewerken oppervlak,ondat in geval van weglijden geleaar voor letsel bestaat.

BRANDGEVAAR DOOR WEGSPRINGENDE VONKEN! Wanneer u metaal slipt, ontstaat eenvondenregen. Let.daarom altijd op dat geén

personen in gevaar worden gebracht en geen brandbare materialen in de buurt van het werkbereik zich opgeslagen.

DOOR STOF! De door de bewerking ontstane schadelijke / giftige stoffen vormen een gevaar voor de gezondheid van de bedienendesoon of in de buurt aanwezigete Personen.

Draag een ademhalingsmasker!

DAMPEN! Zorg bij de bewerking van kunststoffen, verf, lak enz. voor afdoende ventilatie.

Het gebruik als zaag of het gebruik in combinatie met zaagbladen is verboden.
Drenk materialen of te bewerken oppervlakken nicht met oplosmiddelhoudende vloeistoffen.
Vermijd het schuren van loodhoudende verven of andere gezondheidsschadelijke materialen.
Asbesthoudend materialaigniet worden bewerkt. Asbest geldt als kankerverwekkend.
Vermijd contact met het draaiende slijpgereed-schap.
Bewerk geen vochige materialen of oppervlakken.

OPMERKING! Belast het apparaat tijdens het bedrivij Niet zo sterk dat stilstand wordt veroorzaakt!

VAAR! Laat het uitgeschakelde apparaat eerst tot stilstand komen voordat u het wegelt.

WAARSCHUWING! Het apparaat moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Kinderen of Personen met onvoldoende kennis over en ervaring in de omgang met het apparaat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat Nietzondertoezicht of Voorafgaande instructie door een voor hun verilgheid verantwoordelijke person gebruiken. Op kinderen dient toezicht te worden gezchoolen om te voorkomen dat ze met het apparaat spelen.

Bediening

Gebruik het apparaat nooit ondoelmatig en steeds alleén met originele onderdelen/toebehoren. Het gebruik van andere dan in deze handleiding aanbevolen onderdelen of ander toebehoren kan gevaar voor letsel vormen.

- Accupak laden

OPMERKING! Een nieuw of langtijd Niet gebruikt.accupak要去 voor heteerste/hernieuwde gebruik worden

opgeladen. Na ca. 3-5 laadccli bereikt het accpak zichn volle capacititeit. Een laadproces duurt ca. 180 minutes.

VOORZICHTIG! LETSELGEVAAR! Onderbreek altiid de stroom-toevoer (netadapter 10) voordat u het.accupak in /uit het laadtoestelplaatst/verwijdert.

Sluit de netadapter 10 aan op het stroomnet.

Plaats het accurapak [3] in het laadstation [9]. De accu kan alleen volgens de correcte polari- teit worden geplaatst.

De LED [11] brandt groen zolang het accurapak [3a] in het laadstation [9] staat en de netadapter [10] op het stroomnet is aangesloten.

VOORZICHTIG! Laad een occupak nooit direct een tweedemaal na een laadproces. Hier bestaat gevaar dat het occupak overladen wordt.

Accupak in/uit het apparaat plaatsen/verwijdenen

Accupakplaatsen:

Zet de AAN-/UIT-Schakelaar 5 op deposite "0".
Plaats het accurapak [3a] zodanig in het laadstation dat het inklikt.

Accupak verwijdenden:

Druk gelsektijdig op de accuontgrendelingstoetsen 3 opzij en verwijder het accurpak 3a.

Accutoestand aflezen

De toestand resp. de resterende capaciteit worden bij ingeschakeld apparaat als volgt in de accu-led 2 weergegeven:

ROOD/ORANJE/GROEN = maximale lading/ vermogen

ROOD/ORANJE = gemiddelde lading/vermogen

ROOD = zwakke lading - accu opladen

Gereedschapplaatsen/ verwijdersen

Druk de spilblokkering 8 in en houd deze ingedrukt.
Draai de spanmoer 6 totdat de blokkering inklicht.
Draai de spanmoer 6 met behulp van de combinatiesleutel 23 van de schroefdraad.
Verwijder een eventuele reeds geplaatst gereedschap.
Schuif het voorgeschreven gereedschap eerst door de spanmoer [6]voordat u het in de bij de gereedschapsschacht passende spontang [18] steekt.
Druk de spilblokkering 8 in en houd deze ingedrukt.
Steek de spontang [18] in de schroefdraadinzet en schroef verrolgens de spanmoer [6] met de behulp van de combinatiesleutel [23] vast aan de schroefdraad.

OPMERKING: Gebruik de schroevendraaier-zijde van de combinatesleutel 23 om de schroef van de spandoorn 13 los of vast te draaien.

In- en uitschakelen/ toerental instellen

Zet de AAN-/UIT-Schakelaar 5 op de positie "I".
Stel de toerentalregeling 1 in op een stand tessen ^ 1^ en MAX.

Uitschakelen:

Zet de AAN-/UIT-Schakelaar 5 op deposite "O".

Aanwijzingen voor materiaalbewerking/ gereedschap/toerentalbereik

Gebruik de freesbits voor de bewerking van staal en ijzer bij maximaal toerental.
Bepaal het toerentalbereik voor de bewerking van zink, zinklegeringen, aluminium, koper en lood door een test op een proefstuk.
Bewerk kunststof en materialen met een laag smeltpunt in het lage toerentalbereik.
Bewerk hout met hoge toerentallen.
Voer reinigings-, polijst- en poetswerkzaamhedenuit met een gemiddeld toerental.

De onderstaande gegevens vormen nicht-bindende adviezen. Test bij het praktische werk ook zich, welt gereedschap en welke instelling voor het te bewerken materiaal optimal geschikt zich.

Geschikt toerental instellen

Cijfer Toeren-talregeling 1	Material
1-3	Kunststoff en materialen met een laag smeltpunt		6-7 Hardhout
4-5	Steen, Keramiek		Max Staal
5	Zachthout, metaal

Toepassingsvoorbeelden / geschikt gereedschap kiezen

Functie	Toebehoren	Gebruik
Boren	HSS-boor 12	Hout bewerken (zie afb. C)
Fraiser	Freesbits 21	Veelzijdige bewerkingen: bijv. uitdeuken, uithollen, vormen, groeven of sleuven aanbrengen
Graveren	Graveerbits 20	Kenmerking aanbrengen (zie afb. D).
Polijsten, ontroesten	Metalen borstel 16	Ontroesten (zie afb. E)
	Polijtschijven 14	Verschillende materialien en kunststoffen bewerken, vooral edelmetalen zoals goud of silver (zie afb. F)
VOORZICHTIG! Oefen met het gereedschap slechts lichte druk uit op het werkstuk.
Reinigen	Kunststoffborstels 19	Bijvoorbeeld slecht bereikbare kunststoffbehuizin-gen reinigen of de omgeving rond een deurslot reinigen
	Metalen borstel 16	Bijv. bestek, sieraden, gereedschappen reinigen (zie afb. E), (De metalen borstel is zachter dan staal)
Slijpen	Slijpschijven 15, slijpbits 22	Slijpwerkzaamheden aan steen, fijn werk aan harde materialien zoals keramiek of gelegeerd staal (zie afb. G)
Doorslijpen	Doorslijschijven 17	Metaal, kunststof bewerken (zie afb. H)

- Tips en trucs

Wanner u teveel druk zet, kan het ingespannen gereedschap breken en / of het werkstuk beschadigd raken. U bereikt optimale resultaten wanner u het gereedschap inzet met gelijkblijvend toerental en geringe druk op het werkstuk.

- Onderhoud en reiniging

Onderhoud

Voordat u het accurapak 3a voor langere tijd weglect of na langere tijd opnieuw gebruikt, moet u een complete laadcyclusuitvoeren.

Reiniging

Verwijder vuil van het apparaat. Gebruik waar voor een droge doek.

Service

WAARSCHUWING! Laat uw apparaten door het servicepunt of een gekwalificeerd vakpersoneel en allén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat deveiligheid van het apparaat behouden blijft.
WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door diens technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blift.

Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering

nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt make np guarantie, neem dan a.u.b. Telefonisch contact op met uw servicefilaraal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal- of fabrica- gefouten,ECHTERNietvoor transportschade,of Voor onderdelen die aan slijtage onderhevig zijn,of voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privegebruik en Niet voor bedrijsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons geauthoriseerd servicefilaraal zijn uitgevoerd, cervalt de garantie. Uw wettelijk rechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglich reeds bij de aankoop aanwezig zich,要去en direct na het uitpakken worden gemeld,ui terlijk darüber twee dagen na de dag van aankoop. Na verwrijkden van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

NL
Service Nederland
Tel.: [phone] (0,10 EUR/Min.)
e-mail: [e-mail]

IAN 56052

- Afvalverwerking

De verpakking bestaatuitsuitenduit milieuvriendelijkematerialen.Dank het apparaat af bij de lokale recycleplaatsen.

Gooi elektrische gereedschappen nicht bij het huisvuil!

Conform de Europese Richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparaten en de vertaling hiervan in nationaalrecht要去en afgedankte elektrische apparaten gescheden worden ingezameld en worden ingezet voor milieuvriendelijk hergebruik.

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled.

Dank de accu en/of apparaat via de desbetref-fende verzamelplaatsen af.

Informeer bij uw gemeenteinigingsdienst maar de mogelijkheden voor het afvoeren van het afgedankte apparaat.

Conformiteitsverklaring/Producent C

Wij, Komperna GmbH, documentverantwoordelijkereperson: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit productvoldoet aan de volgende normen, normatieve documents en EG-richtlijnen:

Machinerichtlijn (2006/42/EC)

EU-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische tolerantie (2004/108/EC)

Toegepaste, geharmoniseerde normen

EN 60745-1:2009, EN 60745-2-1:2010

EN 60745-2-3/A11:2009

EN 55014-1/A1:2009, EN 55014-2/A2:2008

EN 60335-2-29:2004, EN 62233:2008

EN 60335-1:2002+A11,A1:04+A12,A2:06+A13:08

EN 55014-1:2006/+A1:2009

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2:2006/A2:2009

EN 61000-3-3:2008

Type/Apparaatbeschrijving:

Accu-multislijpmachine PFBS 9.6 A1

Technische veranderingen in kader van doorontwikkeling blijven voorbehonden.

IAN 56052

KOMPERNASS GMBH

BurgsraBe 21

D-44867 Bochum
