Merk	EINHELL
Model	RT-SM 430 U
Producttype	Radiale verstekzaag (afkort- en verstekzaag)
Motorvermogen	2200 W (S6 40%)
Voedingsspanning	230 V ~ 50 Hz
Onbelaste toerental	4800 min⁻¹
Zaagblad	250 x 30 x 2.8 mm, 48 hardmetalen tanden
Zaagcapaciteit bij 90°	430 x 75 mm
Zaagcapaciteit bij 45°	300 x 75 mm
Capaciteit dubbele verstek zaag	300 x 40 mm
Draaibereik (tafel)	-52° / 0° / +60°
Verstekbereik (kop)	0° tot 45° links
Lasergids	Klasse 2, golflengte 650 nm, vermogen ≤ 1 mW
Laser stroombron	2 Micro AAA (LR03) 1,5 V batterijen
Gewicht	19,5 kg
Trekfunctie	Ja, voor brede zaagsneden tot 430 mm
Diepteaanslag	Continu verstelbaar
Beschermkap	Met veiligheidsslot
Asblokkering	Voor bladwissel
Opberging reservezaagblad	Ingebouwd compartiment
Opvangbak voor spanen	Met afzuigadapter
Meegeleverd statief/standaard	Ja, met verstelbare poten
Werkstukklem	Verwijderbaar, links of rechts te monteren
Geluidsniveau	LpA 98,5 dB(A) ; LWA 111,5 dB(A)
Trillingen	Emissiewaarde a_h = 1,148 m/s²

Veelgestelde vragen - RT-SM 430 U EINHELL

Hoe vervang ik het zaagblad van de EINHELL RT-SM 430 U?

Haal de stekker uit het stopcontact. Breng de zaagkop omhoog en vergrendel deze met de veiligheidsbout. Til de beschermkap op. Gebruik de asblokkering (5) en de inbussleutel om de spanschroef los te draaien (met de klok mee). Verwijder de schroef, de buitenste flens en het zaagblad. Reinig de flenzen, plaats het nieuwe zaagblad met de juiste draairichting en draai de schroef stevig vast. Controleer de werking voor gebruik.

Hoe stel ik de verstekzaagsnede (kanteling van de kop) in?

Draai de bevestigingsschroef (22) aan de zijkant van de zaag los. Kantel de machinekop (4) naar links met behulp van de handgreep (1) tot de gewenste hoek (schaalverdeling 19). Draai de bevestigingsschroef (22) weer vast om de hoek te vergrendelen. Voor 45° zaagsneden vergemakkelijkt de inkeping de instelling.

Hoe gebruik ik de lasergids?

Zet de laserschakelaar (42) op 'I' om de laser in te schakelen. Er verschijnt een rode lijn op het werkstuk die de zaaglijn aangeeft. Om uit te schakelen, zet u op '0'. De laser kan worden afgesteld door de schroeven (41) iets los te draaien. Kijk nooit direct in de straal.

Welke zaagbladen zijn compatibel met de RT-SM 430 U?

Gebruik alleen zaagbladen met een diameter van 250 mm, asgat 30 mm, dikte 2,8 mm, met 48 hardmetalen tanden. Gebruik geen doorslijpschijven. Het zaagblad moet geschikt zijn voor het maximale toerental van 4800 min⁻¹.

Hoe vervang ik de batterijen van de laser?

Schakel de laser uit. Open het deksel van het batterijvak (43). Verwijder de oude batterijen. Plaats twee nieuwe Micro AAA (LR03) 1,5 V batterijen met de juiste polariteit. Sluit het vak. Gebruikte batterijen moeten volgens de voorschriften worden afgevoerd.

De zaag start niet, wat moet ik doen?

Controleer of de stekker goed is aangesloten en de spanning overeenkomt met 230 V. Zorg ervoor dat de Aan/Uit-schakelaar (2) niet geblokkeerd is. Als de zaag overbelast is, wacht dan tot deze is afgekoeld (S6 40% modus). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe onderhoud ik de zaag?

Haal altijd de stekker uit het stopcontact voordat u reinigt. Reinig de ventilatiesleuven en de kap met een droge doek of lagedruk perslucht. Gebruik een vochtige doek met een beetje milde zeep voor de oppervlakken. Laat geen water binnendringen. De koolborstels moeten door een elektricien worden gecontroleerd als ze overmatig vonken.

Wat is de maximale zaagdiepte?

De zaagdiepte wordt beperkt door de verstelbare aanslag (35). In normale stand is de zaagcapaciteit 75 mm hoogte voor een breedte van 430 mm bij 90°. U kunt de diepte instellen door de kartelmoer (34) los te draaien en de schroef aan te passen voor gedeeltelijke zaagsneden (groeven).

Hoe monteer ik het meegeleverde statief met de zaag?

Het statief wordt in meerdere stappen gemonteerd: bevestig de poten (A) aan de tussenstrips (C), schroef de zijdelen (B) vast, plaats de onderste dwarsverbindingen (E) en bovenste (F), voeg de hoekverstevigingen (D) toe, bevestig vervolgens de zaagbevestigingen (J). Plaats ten slotte de zaag op het statief en schroef deze vast met de schroeven (M). Raadpleeg afbeeldingen 4 tot 24 van de handleiding.

Waar kan ik reserveonderdelen vinden voor de RT-SM 430 U?

Reserveonderdelen zijn verkrijgbaar bij de fabrikant ISC GmbH. Bij bestelling vermeldt u het apparaattype, het artikelnummer en het identificatienummer. Ga naar www.isc-gmbh.info voor actuele prijzen en informatie. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING RT-SM 430 U EINHELL

1. Beschrijving van het gereedschap 39
2. Omvang van de levering 40 4. Reglementair gebruik 40
3. Technische gegevens 40-41
4. Vóór ingebruikneming 41-42
5. Gebruik 42-44
6. Vervangen van de netaansluitkabel 45
7. Reiniging, onderhoud en bestellen van wisselstukken 45

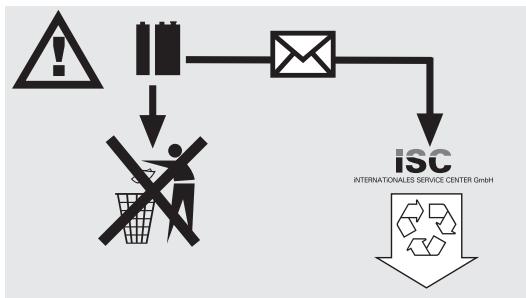

8. Afvalverwijdering en recyclage 45 11. Verwijderen van batterijen 45

Let op!

Bij het gebruik van gereedschap dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit gereedschap aan andere personen doorgeven, gelieve dan deze handleiding/veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsinstructies

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure!

WAARSCHUWING

Lees alle veiligheidsinstructies en aanwijzingen.

Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

1.1 Speciale aanwijzingen omtrent de laser

Let op! Laserstraling. Niet in de straal kijken. Laserklasse 2.

Achtung

Laserstrahlung

Nooit rechtstreeks in de stralengang kijken. - De laserstraal nooit richten op weerkaatsende oppervlakken noch op personen of dieren. Ook een laserstraal met een gering vermogen kan schade berokkenen aan het oog. - Voorzichtig - als u anders te werk gaat dan hier beschreven kan dit leiden tot een blootstelling aan gevaarlijke straling. - Lasermodule nooit openen. - Als de afkortzaag een tijdje niet wordt gebruikt, is het aan te raden de batterijen te verwijderen.

• Het is niet toegestaan veranderingen aan de laser uit te voeren teneinde het vermogen van de laser te verhogen.
• De fabrikant is niet aansprakelijk bij schade die te wijten is aan niet-naleving van de veiligheidsinstructies.

2. Beschrijving van het gereedschap

2.1 Trek-, afkort- en verstekzaag (fig. 1-3)

1. Handgreep
2. AAN/UIT-schakelaar
3. Ontgrendelhefboom
4. Machinekop
5. Zaagasvergrendeling
6. Zaagbladafdekking bewegelijk
7. Zaagblad
8. Spaninrichting
9. Rolsteun met eindaanslag
10. Bevestigingsbeugel voor rolsteun
11. Aanslagrail
12. Tafelinzetstuk met schaal voor snijlengte
13. Grendelstandhefboom
14. Vastzetgreep
15. Wijzer
16. Schaal
17. Draaitafel
18. Vaststaande zaagtafel
19. Schaal
20. Wijzer
21. Laser
22. Vastzetschroef
23. Spanopvangbox
24. Trekgeleiding
25. Vastzetschroef voor trekgeleiding
26. Batterijvak laser
27. Borgbout
28. Opbergvak voor zaagbladen
29. Grendelknop voor opbergvak
30. Vastzetschroef voor werkstukholder
31. Rubberbuffer
32. Steunvoet
33. Afzugadapter
34. Kartelschroef voor snijdieptebeperking
35. Aanslag voor snijdieptebeperking

2.2 Onderstel (fig. 4)

A. Standvoeten B. Zijgedeelte C. Tussenverstijving D. Hoekverstijving E. Onderste dwarsverstijvingen F. Bovenste dwarsverstijvingen J. Zaagopnames

NL

3. Omvang van de levering (fig. 1, 5)

• Trek-, afkort- en verstkzaag
• Spaninrichting (8)
• Rolsteun met eindaanslag (9) 2x bevestigingsbeugel voor rolsteun (10)
• Spanopvangbox (23) • 4x standvoeten (A) 2x zijgedeelte (B) 2x tussenverstijving (C) 4x hoekverstijving (D) 2x onderste dwarsverstijvingen (E) 2x bovenste dwarsverstijvingen (F) • 4x moer (G)
• 4x sluitring (H) 32x moer (I) 28x sluitring (K) 28x schroef (L)
• 4x schroef (N) Inbussleutel (O) Inbussleutel (P) 4x zaagopname (J) 4x inbusschroef (M)

De trek-, afkort- en verstkzaag dient om hout en kunststof af te korten overeenkomstig de grootte van de machine. De zaag is niet geschikt voor het snijden van brandhout.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Alleen de voor de machine geschikte zaagbladen mogen worden gebruikt. Het gebruik van snijschijven van welke soort dan ook is verboden.

Het naleven van de veiligheidsvoorschriften alsmede van de montage-instructies en aanwijzingen aangaande de werking vermeld in deze handleiding maakt eveneens deel uit van het reglementaire gebruik.

Personen, die de machine bedienen en onderhouden, moeten hiermee vertrouwd en van mogelijke gevaren op de hoogte zijn. Bovendien moeten de geldende voorschriften ter voorkoming van ongevallen strikt worden opgevolgd. Andere algemene regels op het gebied van de arbeidsgeneeskunde en veiligheid dienen in acht te worden genomen.

Veranderingen aan de machine sluiten een aansprakelijkheid van de fabrikant en daaruit voortvloeiende schade volledig uit. Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Ten gevolge van de constructie en opbouw van de machine kunnen zich de volgende punten voordoen:

Raken van het zaagblad in het niet afgedekte zaaggebied. Grijpen in het draaiende zaagblad (snijwonden). - Terugstoot van werkstukken en werkstukdelen. Zaagbladbreuken. - Wegslingeren van defecte hardmetalen stukken van het zaagblad. Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. - Bij gebruik in gesloten vertrekken komt houtstof vrij dat schadelijk is voor de gezondheid.

Wisselstroommotor:	230V ~ 50Hz
Vermogen:	2200 watt
Bedrijfsmodus:	S6 40%
Nullasttoerental n0:	4800 t/min.
Hardmetaalzaagblad	Ø 250 x Ø 30 x 2.8 mm
Aantal tanden:	48
Zwenkbereik:	-52° / 0°/ +60°
Versteksnede:	0° tot 45°aar links
Zaagbreedte bij 90°:	430 x 75 mm
Zaagbreedte bij 45°:	300 x 75 mm
Zaagbreedte bij 2 x 45°(dubbele versteksnede):	300 x 40 mm
Gewicht:	ca. 19,5 kg
Laserklasse:	2
Golfengte laser:	650 nm
Vermogen laser:	≤ 1 mW
Voeding lasermodule:	2 x 1,5 V micro (AAA)

Werkmodus S6 40%: ononderbroken bedrijf met intermitterende belasting (cyclusduur 10 min.). Om te voorkomen dat de motor ontoelaatbaar warm wordt, mag de motor 40% van de cyclusduur met het opgegeven nominale vermogen draaien en daarna 60% van de cyclusduur zonder belasting verderdraaien.

Geluidsemissiewaarden

Het geluid van deze zaag wordt gemeten volgens DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 aanhangsel A; 2/95. Het geluid op de werkvloer kan 85 dB (A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de gebruiker vereist. (Gehoorbeschermer dragen!)

Onbelast draaien

De waarden vermeld in de tabel zijn emissiewaarden en komen niet noodzakelijk overeen met de geluidswaarden gemeten op de werkvloer. Hoewel er een correlatie bestaat tussen emissie- en immissieniveaus, kan er niet zeker uit worden opgemaakt of al dan niet bijkomende voorzorgsmaatregelen vereist zijn. Medebepalende factoren die het momenteel op de werkplaats voorhanden zijnde immissieniveau kunnen beïnvloeden zijn o.a. de duur van de geluidsinwerking, de karakteristieke gesteldheid van de werkruimte, andere geluidsbronnen etc. b.v. het aantal machines en andere in de buurt plaatshebbende processen. De betrouwbare werkplaatswaarden kunnen evenwel van land tot land variëren. Deze informatie zal de gebruiker in staat stellen, gevaar en risico beter te kunnen beoordelen.

Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 61029.

Trillingsemissiewaarde a_h = 1,148 m/s²

6. Vóór ingebruikneming

6.1 Algemeen

• De machine moet worden opgesteld zodat ze veilig staat, d.w.z. ze moet op een werkbank, het standaardonderstel of iets dergelijks worden vastgeschroefd. Vóór ingebruikneming dienen alle afdekkingen en veiligheidsinrichtingen naar behoren te zijn gemonteerd.
• Het zaagblad moet vrij kunnen draaien. Bij reeds bewerkt hout op vreemde voorwerpen letten zoals b.v. nagels of schroeven etc.
• Voordat u de AAN-/UIT-schakelaar indrukt dient u er zich van te vergewissen dat het zaagblad correct is gemonteerd en bewegende onderdelen gemakkelijk bewegen.
• Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens de machine aan te sluiten.

6.2 Zaag monteren (fig. 1-3, 6)

• Om de draaitafel (17) anders af te stellen de vastzetgreep (14) met ca. 2—hele slagen losdraaien teneinde de draaitafel (17) te ontgrendelen. Grendelstandhendel (13) indrukken, draaitafel (17) en wijzer (15) op de gewenste hoekmaat van de schaal (16) draaien en fixeren m.b.v. de vastzetgreep (14). De zaag heeft grendelstanden bij de posities -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45° en 60° waar u de grendelstandhendel kunt laten vastklikken.
• De zaag uit de onderste stand vrijzetten door de machinekop (4) lichtjes omlaag te drukken en tegelijk de borgbout (27) uit de motorhouder te trekken. Draai de borgbout (27) met 90° voordat u hem loslaat zodat de zaag ontgrendeld blijft. Machinekop (4) omhoogzwenken tot de ontgrendelhefboom (3) vastklikt.
• De spaninrichting (8) kan zowel links alsook rechts op de vaststaande zaagtafel (18) worden gemonteerd. Vastzetschroeven voor werkstukhouder (30) losdraaien.
• De rolsteun met eindaanslag (9) over een van de bevestigingsbeugels voor rolsteun (10) geleiden en deze op de vaststaande zaagtafel (18) monteren, overeenkomstige vastzetschroef (30) aanhalen (fig. 6).
• De tweede bevestigingsbeugel voor rolsteun (10) aan de overkant van de zaag monteren en borgen d.m.v. de overeenkomstige vastzetschroef (30).
• De machinekop (4) kan maar links tot max. 45° schuin worden gesteld door de vastzetschroef (22) los te draaien.
• Wordt de zaag zonder onderstel gebruikt, dient de steunvoet (32) om te voorkomen dat de zaag naar voren kantelt terwijl u met de zaag werkt, draai de steunvoet (32) eruit tot hij het opsteloppervlak van de zaag raakt.

6.3 Onderstel monteren en zaag op het onderstel vastschroeven (fig. 4-24)

1. De standvoeten (A) van beneden de tussenverstijvingen (C) in steken zoals voorgesteld in fig. 7. Zorg ervoor dat de rubbervoeten op de standvoeten (A) georiënteerd zijn zodat de contactvlakken recht zijn.
2. Standvoeten (A) op de tussenverstijvingen (C) vastschroeven d.m.v. schroeven (N), sluitingen (H) en moeren (G) zoals voorgesteld in fig. 8-9.
3. Zijgedeelten (B) van boven over de tussenverstijvingen (C) geleiden (fig. 10).
4. Zijgedeelten (B) op elke verbindingsplaat s op de tussenverstijvingen (C) vastschroeven m.b.v. 3 schroeven (L), sluitringen (K) en moeren (I) (fig. 11-12).
5. De beide onderste dwarsverstijvingen (E) in de overeenkomstige uitsparingen van één van de tussenverstijvingen (C) steken tot tegen de aanslag (fig. 13). Onderste dwarsverstijvingen (E) op de tussenverstijving (C) telkens vastschroeven d.m.v. 2 schroeven (L), sluitringen (K) en moeren (I), zoals voorgesteld in fig. 14-15.
6. Op dezelfde helft van het onderstel de beide bovenste dwarsverstijvingen (F) in de overeenkomstige uitsparingen van het zijgedeelte (B) schuiven tot tegen de aanslag (fig. 16). Telkens een hoekverstijving (D) mede in de uitsparing van het zijgedeelte (B) steken. Let wel dat de hoekverstijvingen (D) telkens slechts aan één kant van het onderstel passen; dit is het geval als de gaten in het zijgedeelte (B), in de bovenste dwarsverstijvingen (F) en in de hoekverstijvingen (D) overeenstemmen (fig. 17).
7. Op dezelfde onderstelhelft maakt u de beide zaagopnames (J) vast zoals voorgesteld in fig. 18. Let wel dat de zaagopnames (J) slechts aan één kant van het onderstel passen; dit is het geval als de gaten in het zijgedeelte (B), in de bovenste dwarsverstijvingen (F), in de hoekverstijvingen (D) en in de zaagopnames (J) overeenstemmen (fig. 18).
8. Dan de bovenste dwarsverstijvingen (F), hoekverstijvingen (D), het zijgedeelte (B) en de zaagopnames (J) telkens vastschroeven met 2 schroeven (L), sluitringen (K) en moeren (I), zoals voorgesteld in fig. 18-19.
9. De beide helften van het onderstel in elkaar steken zodat de onderste en bovenste dwarsverstijvingen (E, F) in de overeenkomstige uitsparingen op het zijgedeelte (B) en tussenverstijving (C) zitten (fig. 20).
10. Onderste dwarsverstijvingen (E) op de tweede helft van het onderstel vastschroeven zoals beschreven onder 5. (fig. 21/1).
11. Bovenste dwarsverstijvingen (F) op de tweede

helft van het onderstel vastschroeven zoals beschreven onder 6. (fig. 21/2).

1. De vier rubber buffers (32) aan de onderkant van de zaag aftrekken (fig. 22).
2. De zaag op het onderstel plaatsen zodat de gaten waarin de rubberbuffers (32) zaten overeenstemmen met de 4 gaten aan de bovenkant van de zaagopnames (J). Dan steekt u de 4 schroeven (M) van boven door de zaagvoeten en schroeft u de zaag en de zaagopnames (J) vast (fig. 23-24).

6.4 Nauwkeurig instellen van de aanslag voor afkortsnede 90° (fig. 1, 25-27)

• De draaitafel (17) in de 0° stand fixeren.
• De vastzetschroef (22) losdraaien en met de handgreep (1) de machinekop (4) helemaal naar rechts neigen. 90° aanslagwinkelhaak (a) tussen zaagblad (7) en draaitafel (17) aanleggen.
• Contramoer (36) losdraaien en justeerschroef (38) draaien tot de hoek tussen zaagblad (7) en draaitafel (17) 90° bedraagt.
• Om deze afstelling te fixeren contramoer (36) terug aanhalen.
• Controleer daarna de stand van de wijzer (20) op de schaal (19). Indien nodig, wijzer (20) losdraaien m.b.v. de kruiskopschroevendraaier, maar de 0° stand van de schaal (19) brengen en vastzetschroef terug aanhalen.
• De aanslagwinkelhaak is niet bij de levering begrepen.

6.5 Nauwkeurig instellen van de aanslag voor versteksnede 45° (fig. 1, 25, 28-29)

• De draaitafel (17) in de 0° stand fixeren.
• De vastzetschroef (22) losdraaien en met de handgreep (1) de machinekop (4) helemaal naar links tot 45° neigen. 45°-aanslagwinkelhaak (b) tussen zaagblad (7) en draaitafel (17) aanleggen.
• Justeerschroef (37) draaien tot de hoek tussen zaagblad (7) en draaitafel (17) exact 45° bedraagt.
• De aanslagwinkelhaak is niet bij de levering begrepen.

7. Gebruik

7.1 Afkortsnede 90° en draaitafel 0° (fig. 1-3, 30) Bij snijbreedten tot ca. 100 mm kan de trekfunctie van de zaag in de achterste positie worden gefixeerd d.m.v. de vastzetschroef voor trekgeleiding (25). Mocht de zaagbreedte meer dan 100 mm bedragen, dient erop te worden gelet dat de vastzetschroef voor

trekgeleiding (25) los is en de machinekop (4) bewegelijk is.

Machinekop (4) naar de bovenste stand brengen. - Machinekop (4) aan de handgreep (1) naar achteren schuiven en, indien nodig, in deze stand fixeren. (naargelang de snijbreedte). Leg het te zagen hout op de aanslagrail (11) en op de draaitafel (17). - Het materiaal op de vaststaande zaagtafel (18) vastzetten m.b.v. de spaninrichting (8) zodat het tijdens het zagen niet kan verschuiven. Op de ontgrendelhefboom (3) drukken teneinde de machinekop (4) vrij te zetten. - AAN / UIT-schakelaar (2) indrukken om de motor in te schakelen. Bij gefixeerde trekgeleiding (25): met de handgreep (1) de machinekop (4) gelijkmatig en met lichte druk omlaag bewegen tot het zaagblad (7) het werkstuk heeft doorsneden. Bij niet gefixeerde trekgeleiding (25): Kop (4) van de machine helemaal naar voren trekken en dan met de handgreep (1) gelijkmatig en met lichte druk helemaal omlaag bewegen. Dan de machinekop (4) traag en gelijkmatig helemaal naar achteren schuiven tot het zaagblad (7) het werkstuk volledig heeft doorsneden. - Na het zagen de machinekop (4) terug naar zijn bovenste ruststand brengen en AAN / UIT-schakelaar (2) loslaten.

Let op! Door de terughaalveer slaat de machine vanzelf omhoog, waarom de handgreep (1) aan het einde van de zaagsnede niet loslaten, maar de machinekop (4) langzaam en onder lichte tegendruk omhoog bewegen.

7.2 Afkortsnede 90° en draaitafel 0° - 45° (fig.1-3,31)

Met de afkortzaag kunnen afkortsneden van 0° tot 52° naar links en van 0° tot 60° naar rechts ten opzichte van de aanslagrail worden uitgevoerd.

• Draaitafel (17) loszetten door de vastzetgreep (14) los te draaien. Grendelstandhendel (13) indrukken, draaitafel (17) en wijzer (15) op de gewenste hoekmaat van de schaal (16) draaien en fixeren met behulp van de vastzetgreep (14). De zaag heeft grendelstanden bij de posities -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45° en 60° waar u de grendelstandhendel kunt vastklikken.
• De vastzetgreep (14) opnieuw aanhalen om de draaitafel (17) te fixeren.
• Zaagsnede uitvoeren zoals beschreven onder punt 7.1.

7.3 Versteksnede 0° - 45° en draaitafel 0° (fig. 1-3, 32)

Met de afkortzaag kunnen versteksneden naar links van 0° tot 45° ten opzichte van het werkvlak worden uitgevoerd.

• Spaninrichting (8), indien nodig, demonteren of aan de overkant van de vaststaande zaagtafel (18) aanbrengen. Machinekop (4) aan de bovenste stand brengen.
• De draaitafel (17) in de 0° stand fixeren.
• De vastzetschroef (22) losdraaien en de machinekop (4) naar links neigen met behulp van de handgreep (1) tot de wijzer (20) de gewenste maat op de schaal (19) aangeeft. Vastzetschroef (22) terug aanhalen en snede uitvoeren zoals beschreven onder punt 7.1.

7.4 Versteksnede 0° - 45° en draaitafel 0° - 45° (fig. 1-3, 33)

Met de afkortzaag kunnen versteksneden naar links van 0° tot 45° ten opzichte van het werkvlak en meteen van 0° tot 52° naar links of van 0° tot 60° naar rechts ten opzichte van de aanslagrail worden uitgevoerd (dubbele versteksnede).

• Spaninrichting (8), indien nodig, demonteren of aan de overkant van de vaststaande zaagtafel (18) aanbrengen. Machinekop (4) naar de bovenste stand brengen.
• Draaitafel (17) loszetten door de vastzetgreep (14) los te draaien.
• Met de handgreep (1) de draaitafel (17) op de gewenste hoek afstellen (zie hieromtrent ook punt 7.2).
• De vastzetgreep (14) opnieuw aanhalen om de draaitafel te fixeren.
• De vastzetschroef (22) losdraaien en met de handgreep (1) de machinekop (4) naar links op de gewenste hoekmaat neigen (zie hieromtrent ook punt 7.3). Vastzetschroef (22) opnieuw aanhalen.
• Zaagsnede uitvoeren zoals beschreven onder punt 7.1.

7.5 Snijdieptebegrenzing (fig. 34)

• Met de schroef (34) kan de snijdiepte traploos worden afgesteld. Draai te dien einde de kartelmoer op de schroef (34) los en klap de aanslag voor de snijdieptebegrenzing (35) naar buiten. Stel de gewenste snijdiepte in door de schroef (34) in- of uit te draaien en haal daarna de kartelmoer op de schroef (34) terug aan.
• Controleer de afstelling aan de hand van een proefsnede.

7.6 Spaanopvangbox (fig. 35-36, pos. 23)

De zaag is voorzien van een spaanopvangbox (23) voor spanen. De spaanopvangbox (23) kan op de afzuigadapter (33) worden gestoken.

Om de spaanopvangbox (23) leeg te maken klapt u die open, zoals in fig. 37 getoond, en klopt u die voorzichtig uit.

Op de afzuigadapter (33) kan ook een afgestemde stofzuiginrichting worden aangesloten.

7.7 Verwisselen van zaagblad (fig. 1, 37-40) Netstekker uit het stopcontact verwijderen!

Machinekop (4) omhoog zwenken en in deze stand arreteren d.m.v. de borgbout (27). Op de ontgrendelhefboom (3) drukken en zaagbladbescherming (6) omhoog klappen tot de uitsparing in de zaagbladbescherming (6) boven de flensschroef (39) is. - Met één hand de zaagasvergrendeling (5) indrukken en met de andere hand de inbussleutel (P) op de flensschroef (39) aanzetten. - De zaagasvergrendeling (5) hard indrukken en de flensschroef (39) langzaam met de wijzers van de klok mee draaien. Na maximaal een hele slag klikt de zaagasvergrendeling (5) vast. Draai dan met wat meer kracht de flensschroef (39) met de wijzers van de klok mee los. - Draai de flensschroef (39) er helemaal uit en neem de buitenflens (40) af. - Neem het zaagblad (7) van de binnenflens af en trek het naar beneden eruit. - Flensschroef (39), buitenflens (40) en binnenflens zorgvuldig schoonmaken. - Het nieuwe zaagblad (7) in omgekeerde volgorde monteren en aanhalen. - Let op! De afschuining van de tanden, d.w.z. de draairichting van het zaagblad (7), moet overeenkomen met de richting van de pijl op het huis. - Controleer of de veiligheidsinrichtingen naar behoren werken voordat u met de zaag verder werkt. Let op! Telkens na het verwisselen van zaagblad controleren of het zaagblad al loodrecht staande alsook op 45° gekanteld in het tafelinzetstuk (12) vrij draait. Let op! Het verwisselen en richten van het zaagblad (7) dient naar behoren te worden uitgevoerd.

7.8 Opbergvak voor reservezaagblad (fig. 41, pos. 28)

De zaag is voorzien van een opbergvak (28) voor een reservezaagblad. Bij het uitklappen van het opbergvak (28) dient u de grendelknop (29) aan de rechterzijde van de zaag te trekken en het opbergvak (28) tegelijkertijd uit te trekken.

7.9 Bedrijf laser (fig. 42-43, pos. 21)

Inschakelen: Breng de AAN/UIT-schakelaar laser (42) naar de stand "I" om de laser (21) in te schakelen. Een laserlicht wordt op het te bewerken stuk geprojecteerd dat exact aanduidt langs waar het snijden dient te gebeuren.

Uitschakelen: Breng de AAN/UIT-schakelaar laser (42) naar de stand "0".

Instellen van de laser: De laser kan, indien nodig, worden bijgeregeld door de schroeven (41) wat los te draaien. Haal de schroeven aan het einde van de justeerwerkzaamheden terug aan. Let op! Niet rechtstreeks in het laserlicht kijken!

Verwisselen van batterijen: Zorg ervoor dat de laser (21) uitgeschakeld is. Verwijder het deksel van het batterijvak (43). Neem de afgewerkte batterijen eruit en vervang ze door nieuwe (2 x 1,5 volt type R03, LR 03 micro, AAA). Let bij het installeren op de juiste polariteit van de batterijen. Sluit het batterijvak opnieuw d.m.v. het deksel.

7.10 Transport (fig. 1-3)

Vastzetgreep (14) aanhalen om de draaitafel (17) te vergrendelen. - Ontgrendelhefboom (3) bedienen, machinekop (4) omlaagduwen en arreteren d.m.v. de borgbout (27). De zaag is dan in de onderste stand vergrendeld. - Trekfunctie van de zaag in de middelste stand fixeren d.m.v. de vastzetschroef voor trekgeleiding (25). - Draag de machine aan de vaststaande zaagtafel (18) of, als de zaag op het onderstel is gemonteerd, aan de overeenkomstige greepogen van het onderstel. - Om de machine opnieuw op te bouwen gaat u te werk zoals beschreven in punt 6.2.

7.11 Verwijderen van batterijen

Zorg ervoor dat de verpakking milieuvriendelijk wordt gerecycleerd. Let op een soort bij soort recyclage. Batterijen horen niet bij het gewone huisvuil. Elke verbruiker is wettelijk gehouden batterijen die behoren op de ervoor voorziene inzamelplaatsen in te leveren. Stuur afgedankte batterijen naar iSC GmbH, Eschenstraße 6 in D-94405 Landau. Daar is door de fabrikant een behoorlijke verwijdering verzekerd.

8. Vervangen van de netaansluitkabel

Als de netaansluitkabel van dit gereedschap wordt beschadigd, dient deze door de fabrikant of door de Dienst na verkoop of een overeenkomstig gekwalificeerde persoon te worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

9. Reiniging, onderhoud en bestellen van wisselstukken

Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

9.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het gereedschap met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen de machine onmiddellijk na elk gebruik schoon te maken. Maak de machine regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van de machine kunnen aantasten. Zorg ervoor dat geen water binnen in de machine terecht kan komen.

9.2 Koolborstels

Bij bovenmatige vonkvorming moet u de koolborstels door een erkende elektricien laten nazien. Let op! De koolborstels mogen enkel door een erkende elektricien worden vervangen.

9.3 Onderhoud

Binnen in het toestel zijn er geen andere te onderhouden onderdelen.

9.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

type van het toestel - artikelnummer van het toestel - identnummer van het toestel - stuknummer van het gewenste wisselstuk

Actuele prijzen en info vindt u terug op www.isc-gmbh.info

10. Afvalverwijdering en recyclage

De machine bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan terug in de grondstofkringloop worden gebracht. De machine en haar accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

11. Verwijderen van batterijen

Batterijen bevatten materialen die schadelijk zijn voor het milieu. Batterijen horen niet thuis bij het huisvuil. Gooi ze niet in het vuur of in het water. Batterijen moeten worden ingezameld, gerecycleerd of milieuvriendelijk verwijderd. Stuur afgedankte batterijen naar iSC GmbH, Eschenstraße 6 in D-94405 Landau. Daar is door de fabrikant een behoorlijke verwijdering verzekerd.

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2002/96/EG inzake afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationaal recht, moeten afgedankte elektrische gereedschappen afzonderlijk worden ingezameld en op een milieuvriendelijke manier worden gerecycled.

Recyclingalternatief in plaats van het verzoek het apparaat terug te sturen:

In plaats van het elektrische apparaat terug te sturen, is het alternatief dat de eigenaar van het apparaat verplicht is mee te werken aan een adequate recycling wanneer het eigendom wordt opgegeven. Hiervoor kan het afgedankte apparaat ook worden afgegeven bij een inzamelpunt waar het apparaat wordt verwijderd zoals bedoeld in de wetgeving inzake afvalbeheer en recycling. Dit geldt niet voor accessoires en hulpmiddelen zonder elektrische componenten die bij de afgedankte apparaten zijn gevoegd.

• Het product voldoet aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aansluitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurig vrij te kiezen aansluitpunten niet is toegestaan.
• Het apparaat kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.
• Het product is uitsluitend bedoeld om te werken op aansluitpunten die a) een maximaal toegestane netimpedantie Z niet overschrijden of b) die een permanente stroombelastbaarheid van het net van minstens 100 A hebben. U dient er als gebruiker voor te zorgen, indien nodig in overleg met uw energieleverancier, dat uw aansluitpunt waarop u uw product wilt gebruiken, aan een van de beide genoemde eisen a) of b) voldoet.

Nadruk of andere reproductie van documentatie en begeleidende papieren van de producten, geheel of gedeeltelijk, is alleen toegestaan met uitdrukkelijke toestemming van ISC GmbH.

Onze producten zijn onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, het spijt ons ten zeerste en wij verzoeken u contact op te nemen met onze serviceafdeling op het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen aanvullende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het herstellen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie geven.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

1. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
2. Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot uw dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat naar ons serviceadres.
