GEBRUIKSAANWIJZING 800 PEL BOSCH

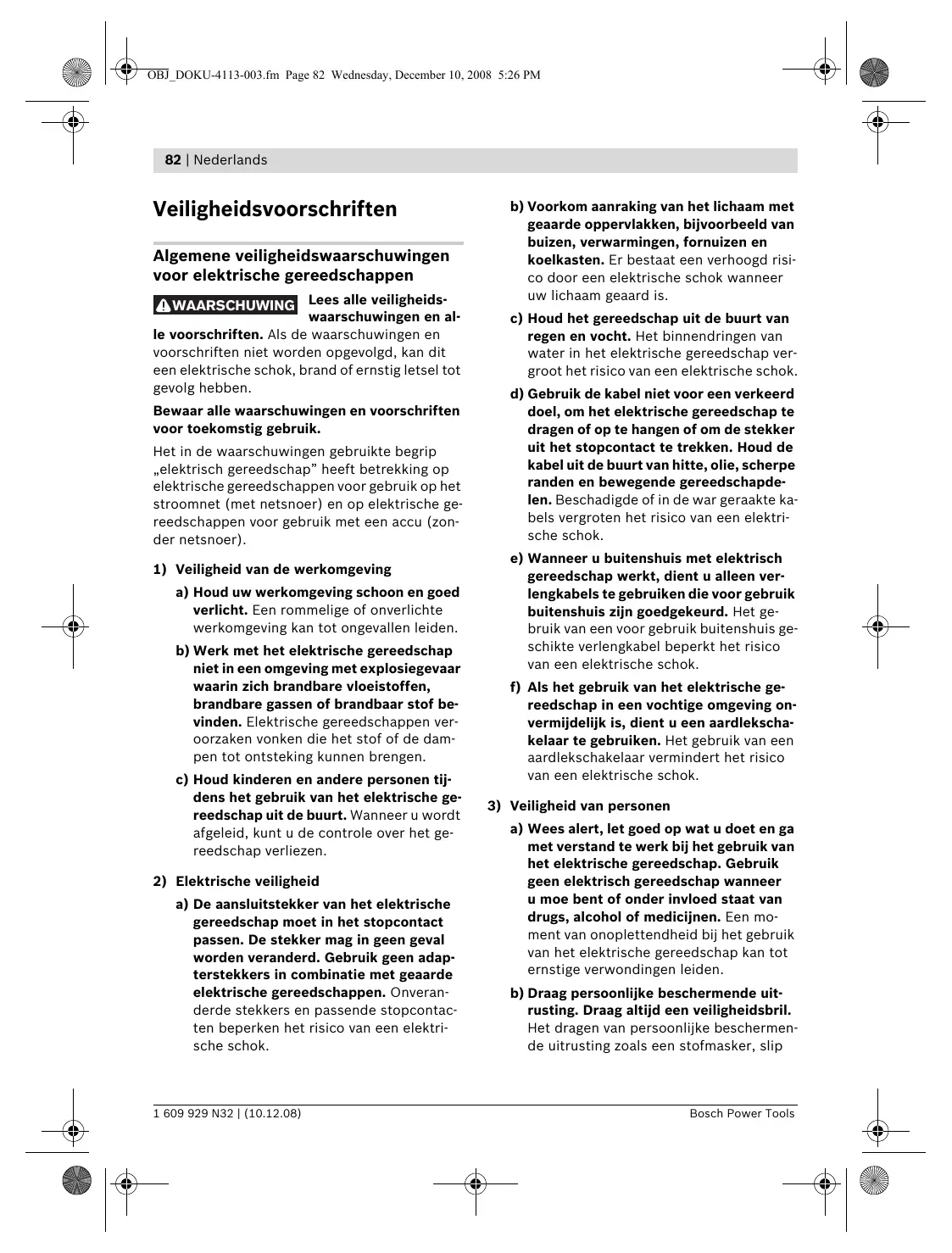

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. 1 609 929 N32 | (10.12.08) b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slip Bosch Power Tools OBJ_BUCH-250-004.book Page 83 Wednesday, December 10, 2008 12:51 PM Nederlands | 83 vaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig

gebruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Bosch Power Tools Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 84 Wednesday, December 10, 2008 12:51 PM 84 | Nederlands

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor decoupeerzagen f Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. f Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar. f Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. f Let erop dat de voetplaat 7 bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden. f Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen. 1 609 929 N32 | (10.12.08) f Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of nietscherpe zaagbladen kunnen breken of een terugslag veroorzaken. f Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken. f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. Bosch Power Tools OBJ_BUCH-250-004.book Page 85 Wednesday, December 10, 2008 12:51 PM Nederlands | 85 Veiligheidsvoorschriften voor laserapparaten (PST 800 PEL/PST 900 PEL) f Voorzichtig – wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden. f Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar. Laserstraling klasse 2M Kijk niet in de straal en kijk niet rechtstreeks met optische instrumenten naar de straal. Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal. Dit elektrische gereedschap produceert laserstralen van de laserklasse 2M volgens IEC EN 60825-1. Rechtstreeks in de laserstraal kijken – in het bijzonder met optisch bundelende instrumenten zoals een verrekijker enz. – kan het oog beschadigen. Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt om recht en in bochten te zagen met een verstekhoek tot 45°. De adviezen voor zaagbladen moeten in acht worden genomen. f Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. f Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. f Laat kinderen het elektrische gereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind. f Verwijder de lasermodule van het elektrische gereedschap wanneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kunt u gemakkelijk door de laserstraal verblind worden. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 86 Wednesday, December 10, 2008 12:51 PM 86 | Nederlands Informatie over geluid en trillingen PST 700 PE PST 800 PEL PST 900 PEL dB(A) dB(A)

<2,5 Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend Geluidsdrukniveau Geluidsvermogenniveau Onzekerheid K= Draag een gehoorbescherming. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: Zagen van hout: Trillingsemissiewaarde ah Onzekerheid K Zagen van metaalplaat: Trillingsemissiewaarde ah Onzekerheid K Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 87 Wednesday, December 10, 2008 12:51 PM Nederlands | 87 Technische gegevens Decoupeerzaag PST 700 PE PST 800 PEL PST 900 PEL 3 603 C51 1.. 3 603 C52 1.. 3 603 C53 1.. Zaaknummer Lasermodule

Regeling aantal zaagbewegingen

Vooraf instelbaar aantal zaagbewegingen

Max. zaagdiepte – in hout – in aluminium – in staal (ongelegeerd)

Afgegeven vermogen Onbelast aantal zaagbewegingen n0 Zaaghoek (links/rechts) max. Gewicht volgens EPTA-Procedure 01/2003

2,1 2,1 2,2 /II /II /II Isolatieklasse Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Lasermodule (PST 800 PEL/PST 900 PEL)

0...+40 Lasertype Bedrijfs- en bewaartemperatuur Batterijen 3 x 1,5 V (LR44) Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Stelwiel vooraf instelbaar aantal zaagbewegingen (PST 800 PEL/PST 900 PEL) 2 Blokkering van de aan/uit-schakelaar 3 Aan/uit-schakelaar Bosch Power Tools

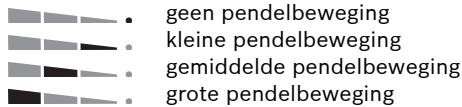

Afzuigslang* Afzuigaansluiting Zaagbladendepot Voetplaat Instelhendel pendelbeweging Schakelaar voor spanenblaasvoorziening Nokken voor opname beschermkap Glijvoet (PST 900 PEL) Zaagblad* Beschermkap voor afzuiging* Bescherming tegen aanraken Aan/uit-schakelaar laserlijn (PST 800 PEL/PST 900 PEL) Lasermodule (PST 800 PEL/PST 900 PEL) Batterijen (PST 800 PEL/PST 900 PEL) Deksel van batterijvak (PST 800 PEL/PST 900 PEL) Vergrendeling van het batterijvakdeksel (PST 800 PEL/PST 900 PEL) 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 88 Wednesday, December 10, 2008 12:51 PM 88 | Nederlands 20 Laser-waarschuwingsplaatje (PST 800 PEL/PST 900 PEL) 21 Opening voor laserstraal (PST 800 PEL/PST 900 PEL) 22 Laserbril* 23 Zaaghouder Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification 24 SDS-hendel voor ontgrendeling van zaagblad 25 Steunwiel 26 Antisplinterplaatje* 27 Schroef (PST 700 PE/PST 800 PEL) 28 Voetplaathouder (PST 700 PE/PST 800 PEL) 29 Schaalverdeling verstekhoek 30 Stelwiel voorspanning voetplaat (PST 900 PEL) 31 Spanhendel voor de voetplaat (PST 900 PEL) Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 20.11.2007 Montage f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. 32 Geleiding voor de parallelgeleider Zaagblad inzetten of vervangen 33 Vastzetschroef van de parallelgeleider* f Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar. 34 Parallelgeleider met cirkelsnijder* 35 Centreerpunt van de parallelgeleider*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. Conformiteitsverklaring PST 700 PE: Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). PST 800 PEL/PST 900 PEL: Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745, EN 60825-1 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). 1 609 929 N32 | (10.12.08) Zaagblad kiezen Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de gewenste zaagsnede. Gebruik voor het zagen van nauwe bochten een smal zaagblad. Zaagblad inzetten (zie afbeelding A1) Verwijder indien nodig de beschermkap 13 (zie „Beschermkap”). Duw het zaagblad 12 met de tanden in de zaagrichting totdat het vastklikt in de zaaghouder 23. De SDS-hendel 24 springt automatisch naar achteren en het zaagblad wordt vergrendeld. Duw de hendel 24 niet met de hand naar achteren. Anders kunt u het elektrische gereedschap beschadigen. Bosch Power Tools OBJ_BUCH-250-004.book Page 89 Wednesday, December 10, 2008 12:51 PM Nederlands | 89 Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 25 ligt. f Controleer of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden. Verwijder de beschermkap voor werkzaamheden zonder stofafzuiging en voor verstekzaagwerkzaamheden. Trek daarvoor de beschermkap een beetje uit elkaar en verwijder deze vervolgens naar voren. Stofafzuiging aansluiten f Houd het elektrische gereedschap bij het uitwerpen van het zaagblad zo, dat er geen personen of dieren gewond worden door het uitgeworpen zaagblad. Steek een afzuigslang 4 (toebehoren) op de afzuigadapter 5. Verbind de afzuigslang 4 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing. Draai de SDS-hendel 24 in de richting van de aanraakbeveiliging 14 naar voren. Het zaagblad wordt losgemaakt en uitgeworpen. Schakel de spanenblaasvoorziening uit nadat u de stofafzuiging aangesloten heeft (zie „Spanenblaasvoorziening”). Afzuiging van stof en spanen De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Zaagblad uitwerpen (zie afbeelding A2) f Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt. – Gebruik indien mogelijk een stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Lasermodule (PST 800 PEL/PST 900 PEL) Batterijen lasermodule inzetten of vervangen Plaats voor de eerste ingebruikneming de meegeleverde batterijen 17 in de lasermodule 16. Als u het batterijvakdeksel 18 wilt openen, trekt u aan de vergrendeling 19 en verwijdert u het batterijvakdeksel. Plaats de batterijen. Let daarbij op de juiste poolaansluitingen overeenkomstig de afbeelding in het batterijvak. Vervang altijd alle drie de batterijen 17 tegelijkertijd. Gebruik alleen batterijen van het type LR44 van dezelfde fabrikant en met dezelfde capaciteit. Lasermodule aanbrengen of verwijderen Monteer de beschermkap 13 voordat u het elektrische gereedschap op een stofafzuiging aansluit. Steek de lasermodule 16 met de nokken van de binnenkant in de uitsparingen op het machinehuis van het elektrische gereedschap en schuif de module tot aan de aanslag naar onderen. Zet de beschermkap van voren zo in, dat de uitsparingen van de kap in de nokken 10 van het machinehuis vastklikken. Als u de lasermodule wilt verwijderen, duwt u de module naar boven en neemt u deze van het machinehuis. Beschermkap Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 90 Wednesday, December 10, 2008 12:51 PM 90 | Nederlands f Verwijder de lasermodule van het elektrische gereedschap wanneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kunt u gemakkelijk door de laserstraal verblind worden. Antisplinterplaatje (zie afbeelding B) Het antisplinterplaatje 26 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0° worden gebruikt. De voetplaat 7 mag bij het zagen met het antisplinterplaatje niet naar achteren worden verplaatst voor het zagen tot aan opstaande randen. Druk het antisplinterplaatje 26 van onderen in de voetplaat 7. PST 900 PEL: Bij gebruik van de glijvoet 11 wordt het antisplinterplaatje 26 niet in de voetplaat 7, maar in de glijvoet geplaatst. Glijvoet (PST 900 PEL) Bij de bewerking van kwetsbare oppervlakken kunt u de glijvoet 11 op de voetplaat 7 plaatsen, om krassen op het oppervlak te voorkomen. Als u de glijvoet wilt aanbrengen, maakt u deze 11 vooraan aan de voetplaat 7 vast, drukt u hem achteraan omhoog en laat u hem vastklikken. Gebruik Functies f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Pendelbeweging instellen Dankzij de in vier standen instelbare pendelbeweging kunnen zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal. Met de instelhendel 8 kunt u de pendelbeweging ook terwijl het elektrische gereedschap loopt instellen. 1 609 929 N32 | (10.12.08) geen pendelbeweging kleine pendelbeweging gemiddelde pendelbeweging grote pendelbeweging De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daarbij gelden de volgende adviezen: – Hoe fijner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld. – Schakel bij de bewerking van dunne materialen (bijv. metaalplaat) de pendelbeweging uit. – Werk in harde materialen (bijv. staal) met een kleine pendelbeweging. – In zachte materialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken. Verstekhoek instellen De voetplaat 7 kan voor verstekzaagsneden tot 45° naar rechts of naar links worden gedraaid. Verwijder de beschermkap 13 (zie „Beschermkap”) en trek het zaagbladendepot 6 uit de voetplaat 7.

PST 700 PE/PST 800 PEL

(zie afbeeldingen C–D): – Draai de schroef 27 los en duw de voetplaat 7 iets in de richting van de afzuigadapter 5. – Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0°, 22,5° en 45°. Draai de voetplaat 7 volgens de schaalverdeling 29 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen. – Duw de voetplaat 7 vervolgens tot aan de aanslag in de richting van het zaagblad 12. – Draai de schroef 27 weer vast. PST 900 PEL (zie afbeelding E): – Open de spanhendel 31 van de voetplaat en schuif de voetplaat 7 iets in de richting van de afzuigadapter 5. – Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0°, 22,5° en 45°. Draai de Bosch Power Tools OBJ_BUCH-250-004.book Page 91 Wednesday, December 10, 2008 12:51 PM Nederlands | 91 voetplaat 7 volgens de schaalverdeling 29 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen. – Duw de voetplaat 7 vervolgens tot aan de aanslag in de richting van het zaagblad 12. – Sluit de spanhendel 31 om de voetplaat in de ingestelde positie te vergrendelen. De beschermkap 13 en het antisplinterplaatje 26 kunnen bij verstekzaagwerkzaamheden niet worden gebruikt. Voetplaat verstellen Voor het zagen tot aan opstaande randen kunt u de voetplaat 7 naar achteren verplaatsen. Trek het zaagbladendepot 6 uit de voetplaat 7. PST 800 PEL/PST 900 PEL: Verwijder indien nodig de lasermodule 16. PST 700 PE/PST 800 PEL (zie afbeelding C): – Draai de schroef 27 los en duw de voetplaat 7 vervolgens tot aan de aanslag in de richting van de afzuigadapter 5. – Draai de schroef 27 weer vast. PST 900 PEL (zie afbeelding E): – Open de spanhendel 31 van de voetplaat en schuif de voetplaat 7 tot aan de aanslag in de richting van de afzuigadapter 5. – Sluit de spanhendel 31 om de voetplaat in de ingestelde positie te vergrendelen. Zagen met een verplaatste voetplaat 7 is alleen mogelijk met een verstekhoek van 0°. Bovendien mogen de parallelgeleider met de cirkelsnijder 34 (toebehoren) en het antisplinterplaatje 26 niet worden gebruikt. Voorspanning van voetplaat veranderen (PST 900 PEL) Met het stelwiel 30 kan de voorspanning van de spanhendel 31 voor de voetplaat worden veranderd. Zit de voetplaat 7 na het sluiten van de hendel niet vast, open dan de spanhendel en draai het stelwiel voor de voorspanning in de richting „+”. Spanenblaasvoorziening Met de luchtstroom van de spanenblaasvoorziening 9 kan de zaaglijn vrij van spanen worden gehouden. Spanenblaasvoorziening inschakelen: Schuif voor werkzaamheden met een grote spaanafname in hout, kunststof enz. de schakelaar 9 in de richting van de afzuigaansluiting. Spanenblaasvoorziening uitschakelen: Schuif voor werkzaamheden in metaal en bij een aangesloten stofafzuiging de schakelaar 9 in de richting van het zaagblad. Ingebruikneming elektrisch gereedschap f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 3. Voor het vergrendelen van de aan/uit-schakelaar 3 houd u de schakelaar ingedrukt en duwt u de blokkering 2 naar rechts of naar links. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 3 los. Als de aan/uit-schakelaar 3 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los. Bij langdurige werkzaamheden met een klein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagblad uit en laat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen. Kan de voetplaat na het openen van de spanhendel niet of slechts moeilijk worden versteld, draai dan het stelwiel in de richting „–”. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 92 Wednesday, December 10, 2008 12:51 PM 92 | Nederlands Aantal zaagbewegingen regelen of vooraf instellen PST 700 PE: Door toe- of afnemende druk op de aan/uit-schakelaar 3 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen. Als de aan/uit-schakelaar 3 vergrendeld is, kan het aantal zaagbewegingen niet worden verminderd. PST 800 PEL/PST 900 PEL: Met het stelwiel vooraf instelbaar aantal zaagbewegingen 1 kunt u het aantal zaagbewegingen vooraf instellen en tijdens het gebruik veranderen. 1–2: 3–4: 5–6: klein aantal zaagbewegingen gemiddeld aantal zaagbewegingen groot aantal zaagbewegingen Het vereiste aantal zaagbewegingen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld. Geadviseerd wordt om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk wordt geplaatst en bij het zagen van kunststof en aluminium. Ingebruikneming lasermodule (PST 800 PEL/PST 900 PEL) f Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand. Om de laser in te schakelen, drukt u boven op de schakelaar 15 („on”). Om de laser uit te schakelen, drukt u onder op de schakelaar 15 („off”). f Schakel de laser onmiddelijk na elk gebruik weer uit. Bij het omgaan met de lasermodule (apart of gemonteerd) kunt u door de laserstraal verblind worden. f Verwijder de lasermodule van het elektrische gereedschap wanneer u het elektrische gereedschap stationair gebruikt of een werkstuk van onderen zaagt. Bij deze werkzaamheden kunt u gemakkelijk door de laserstraal verblind worden. Na ca. 10 minuten gebruiksduur wordt de laser automatisch uitgeschakeld. 1 609 929 N32 | (10.12.08) Tips voor de werkzaamheden f Gebruik bij het bewerken van kleine of dunne werkstukken altijd een stabiele ondergrond of een zaagtafel (toebehoren). Lasermodule (PST 800 PEL/PST 900 PEL) De montage van de lasermodule 16 op het elektrische gereedschap is aan te raden wanneer u langs een reeds gemarkeerde zaaglijn wilt zagen. Plaats de lasermodule op het elektrische gereedschap (zie „Lasermodule aanbrengen of verwijderen”) en volg bij het zagen met de laserlijn de gemarkeerde zaaglijn. Bij het zagen onder ongunstige omstandigheden (bijvoorbeeld fel zonlicht) kunt u de zichtbaarheid van de laserlijn door het gebruik van de laserbril 22 (toebehoren) verbeteren. f Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen. f Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. Zaagbladendepot (zie afbeelding F) In het zaagbladendepot 6 kunt u maximaal acht zaagbladen met een lengte tot 110 mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (T-schacht) in de daarvoor voorziene uitsparing van het zaagbladendepot. Er kunnen maximaal vier zaagbladen boven elkaar liggen. Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 7. Invallend zagen (zie afbeeldingen G–H) f Alleen zachte materialen als hout en gipskarton mogen invallend worden gezaagd. Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen mogelijk met een verstekhoek van 0°. Zet het elektrische gereedschap met de voorste rand van de voetplaat 7 op het werkstuk, zonder dat het zaagblad 12 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een re- Bosch Power Tools OBJ_BUCH-250-004.book Page 93 Wednesday, December 10, 2008 12:51 PM Nederlands | 93 geling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk invallen. Onderhoud en service Zodra de voetplaat 7 met het hele oppervlak op het werkstuk ligt, zaagt u langs de gewenste zaaglijn verder. f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Parallelgeleider met cirkelsnijder (toebehoren) Voor werkzaamheden met de parallelgeleider met cirkelsnijder 34 (toebehoren) mag de dikte van het werkstuk maximaal 30 mm bedragen. Parallel zagen (zie afbeelding I): Draai de vastzetschroef 33 los en duw de schaalverdeling van de parallelgeleider door de geleiding 32 in de voetplaat. Stel de gewenste zaagbreedte als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 33 vast. Cirkels zagen (zie afbeelding J): Plaats de vastzetschroef 33 aan de andere zijde van de parallelgeleider. Duw de schaalverdeling van de parallelgeleider door de geleiding 32 in de voetplaat. Boor een gat in het midden van de uitsparing die u in het werkstuk wilt zagen. Steek de centreerpunt 35 door de inwendige opening van de parallelgeleider en in het geboorde gat. Stel de radius als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 33 vast. Onderhoud en reiniging f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Reinig de zaagbladopname regelmatig. Neem daarvoor het zaagblad uit het elektrische gereedschap en klop het gereedschap licht op een egaal oppervlak uit. Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag daarom materialen waarbij veel stof vrijkomt niet van onderen of boven het hoofd. f Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen. Koel- en smeermiddel Smeer het steunwiel 25 af en toe met een druppel olie. Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijn koel- resp. smeermiddel aan te brengen. Controleer het steunwiel 25 regelmatig. Als het steunwiel versleten is, moet het door een erkende Bosch-klantenservice worden vervangen. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 94 Wednesday, December 10, 2008 12:51 PM 94 | Nederlands Klantenservice en advies Afvalverwijdering Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. België en Luxemburg Accu’s en batterijen: Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Nederland Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 95 Wednesday, December 10, 2008 12:51 PM Dansk | 95 Sikkerhedsinstrukser
