BEDIENUNGSANLEITUNG 800 PEL BOSCH

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite

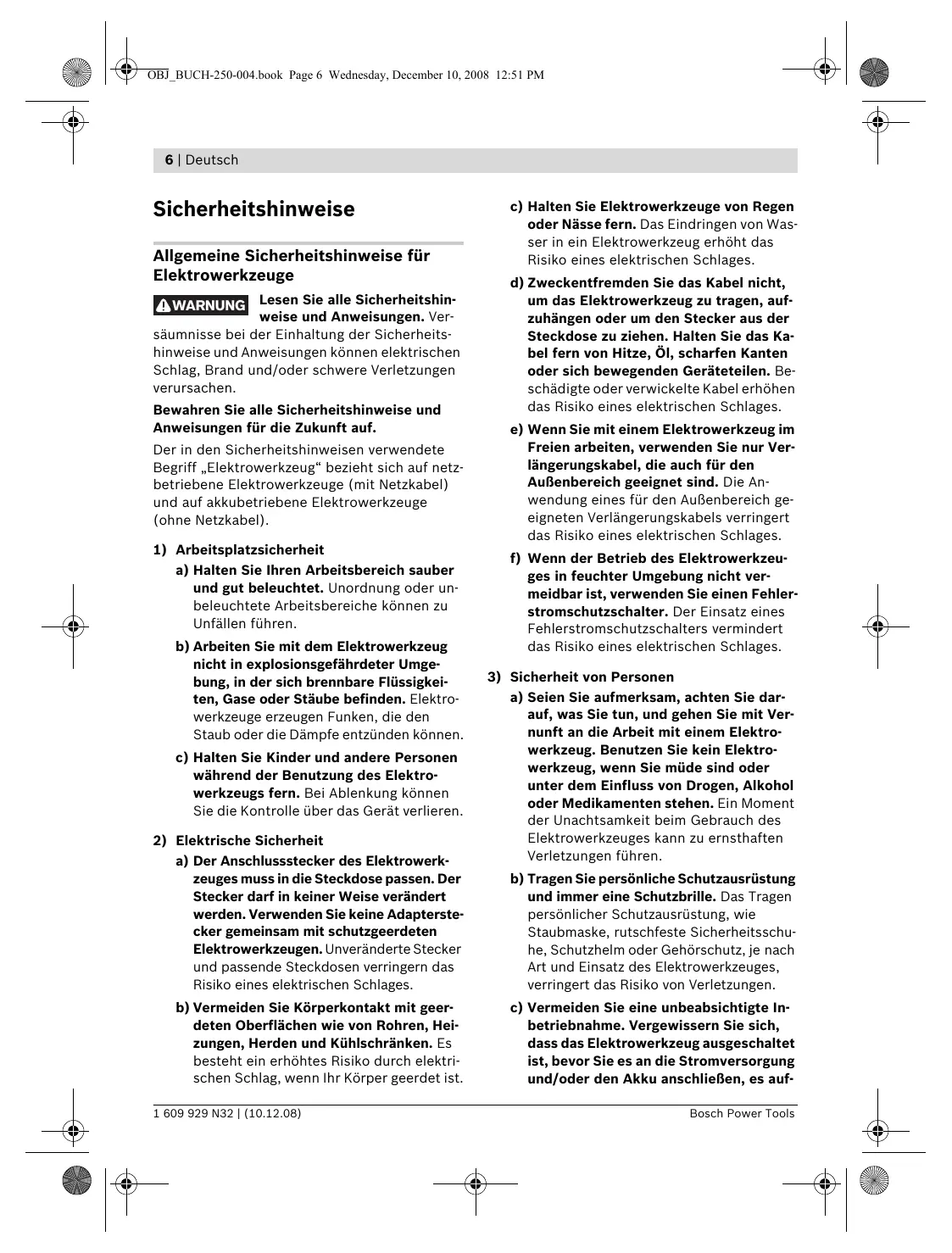

Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. 1 609 929 N32 | (10.12.08) c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufBosch Power Tools OBJ_BUCH-250-004.book Page 7 Wednesday, December 10, 2008 12:51 PM Deutsch | 7 nehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Bosch Power Tools c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 8 Wednesday, December 10, 2008 12:51 PM 8 | Deutsch f Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. f Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. f Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. f Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Sicherheitshinweise für Stichsägen f Achten Sie darauf, dass die Fußplatte 7 beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. f Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. f Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen oder einen Rückschlag verursachen. f Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 9 Wednesday, December 10, 2008 12:51 PM Deutsch | 9 Sicherheitshinweise für Lasergeräte (PST 800 PEL/PST 900 PEL) f Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. f Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich. Laserstrahlung Klasse 2M Nicht in den Strahl blicken oder direkt mit optischen Instrumenten betrachten. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Elektrowerkzeug erzeugt Laserstrahlung der Laserklasse 2M gemäß IEC EN 60825-1. Ein direkter Blick in den Laserstrahl – insbesondere mit optisch sammelnden Instrumenten wie Fernglas usw. – kann das Auge schädigen. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Die Sägeblattempfehlungen sind zu beachten. f Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. f Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. f Lassen Sie Kinder das Elektrowerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. f Nehmen Sie das Lasermodul vom Elektrowerkzeug ab, wenn Sie das Elektrowerkzeug stationär betreiben oder ein Werkstück von unten sägen. Bei diesen Arbeiten können Sie leicht vom Laserstrahl geblendet werden. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 10 Wednesday, December 10, 2008 12:51 PM 10 | Deutsch Geräusch-/Vibrationsinformation PST 700 PE PST 800 PEL PST 900 PEL dB(A) dB(A)

<2,5 Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise Schalldruckpegel Schallleistungspegel Unsicherheit K= Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Sägen von Holz: Schwingungsemissionswert ah Unsicherheit K Sägen von Metallblech: Schwingungsemissionswert ah Unsicherheit K Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 11 Wednesday, December 10, 2008 12:51 PM Deutsch | 11 Technische Daten Stichsäge PST 700 PE PST 800 PEL PST 900 PEL 3 603 C51 1.. 3 603 C52 1.. 3 603 C53 1.. Sachnummer Lasermodul

Nennaufnahmeleistung

max. Schnitttiefe – in Holz – in Aluminium – in Stahl (unlegiert)

2,1 2,1 2,2 /II /II /II Abgabeleistung Leerlaufhubzahl n0 Schnittwinkel (links/rechts) max. Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren. Abgebildete Komponenten Lasermodul (PST 800 PEL/PST 900 PEL)

Laserklasse Lasertyp Betriebs- und Lagertemperatur Batterien

0...+40 3 x 1,5 V (LR44) Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. 1 Stellrad Hubzahlvorwahl (PST 800 PEL/PST 900 PEL) 2 Arretierung des Ein-/Ausschalters 3 Ein-/Ausschalter 4 Absaugschlauch* 5 Absaugstutzen 6 Sägeblattdepot 7 Fußplatte 8 Einstellhebel Pendelung 9 Schalter für Späneblasvorrichtung 10 Nocken für Aufnahme der Abdeckhaube 11 Gleitschuh (PST 900 PEL) Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 12 Wednesday, December 10, 2008 12:51 PM 12 | Deutsch 12 Sägeblatt* 13 Abdeckhaube für Absaugung* 14 Berührungsschutz 15 Ein-/Ausschalter Laserlinie (PST 800 PEL/PST 900 PEL) 16 Lasermodul (PST 800 PEL/PST 900 PEL) 17 Batterien (PST 800 PEL/PST 900 PEL) 18 Batteriefachdeckel (PST 800 PEL/PST 900 PEL) 19 Arretierung des Batteriefachdeckels (PST 800 PEL/PST 900 PEL) 20 Laser-Warnschild (PST 800 PEL/PST 900 PEL) PST 800 PEL/PST 900 PEL: Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745, EN 60825-1 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification 21 Austrittsöffnung Laserstrahlung (PST 800 PEL/PST 900 PEL) 22 Laser-Sichtbrille* 23 Hubstange 24 SDS-Hebel für Sägeblattentriegelung 25 Führungsrolle Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 20.11.2007 26 Spanreißschutz* 27 Schraube (PST 700 PE/PST 800 PEL) 28 Halterung der Fußplatte (PST 700 PE/PST 800 PEL) 29 Skala Gehrungswinkel 30 Stellrad für die Vorspannung der Fußplatte (PST 900 PEL) 31 Spannhebel für die Fußplatte (PST 900 PEL) Montage f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Sägeblatt einsetzen/wechseln 33 Feststellschraube des Parallelanschlags* f Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr. 34 Parallelanschlag mit Kreisschneider* Sägeblatt auswählen 35 Zentrierspitze des Parallelanschlags* Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnockenschaft (T-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig. 32 Führung für den Parallelanschlag *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Konformitätserklärung PST 700 PE: Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009).

1 609 929 N32 | (10.12.08) Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt. Bosch Power Tools OBJ_BUCH-250-004.book Page 13 Wednesday, December 10, 2008 12:51 PM Deutsch | 13 Sägeblatt einsetzen (siehe Bild A1) Nehmen Sie gegebenenfalls die Abdeckhaube 13 ab (siehe „Abdeckhaube“). Schieben Sie das Sägeblatt 12, mit den Zähnen in Schnittrichtung, bis zum Einrasten in die Hubstange 23. Der SDS-Hebel 24 springt automatisch nach hinten, und das Sägeblatt wird verriegelt. Drücken Sie den Hebel 24 nicht von Hand nach hinten, Sie könnten sonst das Elektrowerkzeug beschädigen. Achten Sie beim Einsetzen des Sägeblattes darauf, dass der Sägeblattrücken in der Rille der Führungsrolle 25 liegt. f Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen. Sägeblatt auswerfen (siehe Bild A2) f Halten Sie das Elektrowerkzeug beim Auswerfen des Sägeblattes so, dass keine Personen oder Tiere durch das ausgeworfene Sägeblatt verletzt werden. Drehen Sie den SDS-Hebel 24 in Richtung Berührungsschutz 14 nach vorn. Das Sägeblatt wird gelöst und ausgeworfen. Staub-/Späneabsaugung f Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Abdeckhaube Montieren Sie die Abdeckhaube 13, bevor Sie das Elektrowerkzeug an eine Staubabsaugung anschließen. Setzen Sie die Abdeckhaube von vorn so ein, dass die Aussparungen der Haube in den Nocken 10 des Gehäuses einrasten. Nehmen Sie die Abdeckhaube für Arbeiten ohne Staubabsaugung sowie für Gehrungsschnitte ab. Ziehen Sie dafür die Abdeckhaube leicht auseinander und dann nach vorn ab. Staubabsaugung anschließen Stecken Sie einen Absaugschlauch 4 (Zubehör) auf den Absaugstutzen 5. Verbinden Sie den Absaugschlauch 4 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Schalten Sie die Späneblasvorrichtung ab, wenn Sie die Staubabsaugung angeschlossen haben (siehe „Späneblasvorrichtung“). Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären. Lasermodul (PST 800 PEL/PST 900 PEL) Batterien Lasermodul einsetzen/wechseln Setzen Sie vor der ersten Inbetriebnahme die mitgelieferten Batterien 17 in das Lasermodul 16. Zum Öffnen des Batteriefachdeckels 18 ziehen Sie an der Arretierung 19 und nehmen den Batteriefachdeckel ab. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung am Batteriefach. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 14 Wednesday, December 10, 2008 12:51 PM 14 | Deutsch Ersetzen Sie immer alle drei Batterien 17 gleichzeitig. Verwenden Sie nur Batterien des Typs LR44 vom gleichen Hersteller und mit gleicher Kapazität. Lasermodul aufsetzen/abnehmen Stecken Sie das Lasermodul 16 mit den Nocken der Innenseite in die Aussparungen am Gehäuse des Elektrowerkzeugs und schieben Sie es bis zum Anschlag nach unten. Zum Abnehmen des Lasermoduls schieben Sie es nach oben und entnehmen es vom Gehäuse. f Nehmen Sie das Lasermodul vom Elektrowerkzeug ab, wenn Sie das Elektrowerkzeug stationär betreiben oder ein Werkstück von unten sägen. Bei diesen Arbeiten können Sie leicht vom Laserstrahl geblendet werden. Spanreißschutz (siehe Bild B) Der Spanreißschutz 26 (Zubehör) kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreißschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden. Die Fußplatte 7 darf beim Sägen mit dem Spanreißschutz nicht zum randnahen Sägen nach hinten versetzt werden. Drücken Sie den Spanreißschutz 26 von unten in die Fußplatte 7 ein. PST 900 PEL: Bei Verwendung des Gleitschuhs 11 wird der Spanreißschutz 26 nicht in die Fußplatte 7, sondern in den Gleitschuh eingesetzt. Gleitschuh (PST 900 PEL) Betrieb Betriebsarten f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Pendelung einstellen Die in vier Stufen einstellbare Pendelung ermöglicht eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material. Mit dem Einstellhebel 8 können Sie die Pendelung auch während des Betriebes einstellen. keine Pendelung kleine Pendelung mittlere Pendelung große Pendelung Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten dabei: – Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll. – Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus. – Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung. – In weichen Materialien und beim Sägen von Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten. Bei der Bearbeitung von empfindlichen Oberflächen können Sie den Gleitschuh 11 auf die Fußplatte 7 aufsetzen, um ein Verkratzen der Oberfläche zu verhindern. Gehrungswinkel einstellen Zum Aufsetzen des Gleitschuhs 11 hängen Sie diesen vorn an der Fußplatte 7 ein, drücken ihn hinten hoch und lassen ihn einrasten. Nehmen Sie die Abdeckhaube 13 ab (siehe „Abdeckhaube“) und ziehen Sie das Sägeblattdepot 6 aus der Fußplatte 7. 1 609 929 N32 | (10.12.08) Die Fußplatte 7 kann für Gehrungsschnitte bis zu 45° nach rechts oder links geschwenkt werden. Bosch Power Tools OBJ_BUCH-250-004.book Page 15 Wednesday, December 10, 2008 12:51 PM Deutsch | 15 PST 700 PE/PST 800 PEL (siehe Bilder C–D): PST 900 PEL (siehe Bild E): – Lösen Sie die Schraube 27 und schieben Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5. – Zum Einstellen präziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0°, 22,5° und 45°. Schwenken Sie die Fußplatte 7 entsprechend der Skala 29 in die gewünschte Position. Andere Gehrungswinkel können mit Hilfe eines Winkelmessers eingestellt werden. – Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sägeblatt 12. – Ziehen Sie die Schraube 27 wieder fest. – Öffnen Sie den Spannhebel 31 der Fußplatte und schieben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5. – Schließen Sie den Spannhebel 31, um die Fußplatte in der eingestellten Position zu arretieren. PST 900 PEL (siehe Bild E): Das Sägen mit versetzter Fußplatte 7 ist nur mit einem Gehrungswinkel von 0° möglich. Außerdem dürfen der Parallelanschlag mit Kreisschneider 34 (Zubehör) sowie der Spanreißschutz 26 nicht verwendet werden. Vorspannung der Fußplatte ändern (PST 900 PEL) – Öffnen Sie den Spannhebel 31 der Fußplatte und schieben Sie die Fußplatte 7 leicht in Richtung Absaugstutzen 5. – Zum Einstellen präziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0°, 22,5° und 45°. Schwenken Sie die Fußplatte 7 entsprechend der Skala 29 in die gewünschte Position. Andere Gehrungswinkel können mit Hilfe eines Winkelmessers eingestellt werden. – Schieben Sie danach die Fußplatte 7 bis zum Anschlag in Richtung Sägeblatt 12. – Schließen Sie den Spannhebel 31, um die Fußplatte in der eingestellten Position zu arretieren. Mit dem Stellrad 30 kann die Vorspannung des Spannhebels 31 für die Fußplatte geändert werden. Die Abdeckhaube 13 und der Spanreißschutz 26 können bei Gehrungsschnitten nicht eingesetzt werden. Späneblasvorrichtung einschalten: Schieben Sie für Arbeiten mit großem Spanabtrag in Holz, Kunststoff u.Ä. den Schalter 9 in Richtung Absaugstutzen. Fußplatte versetzen Für randnahes Sägen können Sie die Fußplatte 7 nach hinten versetzen. Ziehen Sie das Sägeblattdepot 6 aus der Fußplatte 7. PST 800 PEL/PST 900 PEL: Nehmen Sie gegebenenfalls das Lasermodul 16 ab. Sitzt die Fußplatte 7 nach dem Schließen des Hebels nicht fest, dann öffnen Sie den Spannhebel und drehen Sie das Stellrad für die Vorspannung in Richtung „+“. Kann die Fußplatte nach dem Öffnen des Spannhebels nicht oder nur schwer verstellt werden, dann drehen Sie das Stellrad in Richtung „–“. Späneblasvorrichtung Mit dem Luftstrom der Späneblasvorrichtung 9 kann die Schnittlinie von Spänen freigehalten werden. Späneblasvorrichtung ausschalten: Schieben Sie für Arbeiten in Metall sowie bei angeschlossener Staubabsaugung den Schalter 9 in Richtung Sägeblatt. PST 700 PE/PST 800 PEL (siehe Bild C): – Lösen Sie die Schraube 27 und schieben Sie die Fußplatte 7 bis zum Anschlag in Richtung Absaugstutzen 5. – Ziehen Sie die Schraube 27 wieder fest. Bosch Power Tools 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 16 Wednesday, December 10, 2008 12:51 PM 16 | Deutsch Inbetriebnahme Elektrowerkzeug f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Ein-/Ausschalten Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 3. Zum Arretieren des Ein-/Ausschalters 3 halten Sie diesen gedrückt und schieben die Arretierung 2 nach rechts oder links. Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/Ausschalter 3 los. Bei arretiertem Ein-/Ausschalter 3 drücken Sie diesen zuerst und lassen ihn danach los. Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Werfen Sie das Sägeblatt aus und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen. Inbetriebnahme Lasermodul (PST 800 PEL/PST 900 PEL) f Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Einschalten des Lasers drücken Sie oben auf den Schalter 15 („on“). Zum Ausschalten des Lasers drücken Sie unten auf den Schalter 15 („off“). f Schalten Sie den Laser sofort nach jeder Benutzung wieder ab. Beim Hantieren mit dem Lasermodul (separat oder montiert) können Sie vom Laserstrahl geblendet werden. f Nehmen Sie das Lasermodul vom Elektrowerkzeug ab, wenn Sie das Elektrowerkzeug stationär betreiben oder ein Werkstück von unten sägen. Bei diesen Arbeiten können Sie leicht vom Laserstrahl geblendet werden. Nach ca. 10 min Betriebsdauer schaltet sich der Laser automatisch ab. Hubzahl steuern/vorwählen Arbeitshinweise PST 700 PE: Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 3 eindrücken. Bei arretiertem Ein-/Ausschalter 3 ist die Reduzierung der Hubzahl nicht möglich. f Verwenden Sie beim Bearbeiten kleiner oder dünner Werkstücke immer eine stabile Unterlage bzw. einen Sägetisch (Zubehör). PST 800 PEL/PST 900 PEL: Mit dem Stellrad Hubzahlvorwahl 1 können Sie die Hubzahl vorwählen und während des Betriebes ändern. 1–2: 3–4: 5–6: niedrige Hubzahl mittlere Hubzahl hohe Hubzahl Lasermodul (PST 800 PEL/PST 900 PEL) Die Montage des Lasermoduls 16 am Elektrowerkzeug empfiehlt sich, wenn Sie entlang einer bereits markierten Schnittlinie sägen möchten. Setzen Sie das Lasermodul auf das Elektrowerkzeug (siehe „Lasermodul aufsetzen/abnehmen“) und folgen Sie beim Sägen mit der Laserlinie der markierten Schnittlinie. Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Beim Sägen unter ungünstigen Bedingungen (z.B. starke Sonneneinstrahlung) können Sie die Sichtbarkeit der Laserlinie durch Einsatz der Laser-Sichtbrille 22 (Zubehör) verbessern. Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sägen von Kunststoff und Aluminium empfohlen. f Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. 1 609 929 N32 | (10.12.08) Bosch Power Tools OBJ_BUCH-250-004.book Page 17 Wednesday, December 10, 2008 12:51 PM Deutsch | 17 f Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Sägeblattdepot (siehe Bild F) Im Sägeblattdepot 6 können Sie bis zu acht Sägeblätter mit einer Länge bis zu 110 mm aufbewahren. Legen Sie die Sägeblätter mit dem Einnockenschaft (T-Schaft) in die dafür vorgesehene Aussparung des Sägeblattdepots ein. Bis zu vier Sägeblätter können übereinander liegen. Schließen Sie das Sägeblattdepot und schieben Sie es bis zum Anschlag in die Aussparung der Fußplatte 7. Tauchsägen (siehe Bilder G–H) f Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägeverfahren bearbeitet werden! Verwenden Sie zum Tauchsägen nur kurze Sägeblätter. Tauchsägen ist nur mit einem Gehrungswinkel von 0° möglich. Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 7 auf das Werkstück auf, ohne dass das Sägeblatt 12 das Werkstück berührt, und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen. Sobald die Fußplatte 7 ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter. Parallelanschlag mit Kreisschneider (Zubehör) Für Arbeiten mit dem Parallelanschlag mit Kreisschneider 34 (Zubehör) darf die Stärke des Werkstückes maximal 30 mm betragen. Parallelschnitte (siehe Bild I): Lösen Sie die Feststellschraube 33 und schieben Sie die Skala des Parallelanschlags durch die Führung 32 in der Fußplatte. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 33 fest. Bosch Power Tools Kreisschnitte (siehe Bild J): Setzen Sie die Feststellschraube 33 auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelanschlags durch die Führung 32 in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sägenden Ausschnittes ein Loch. Stecken Sie die Zentrierspitze 35 durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 33 fest. Kühl-/Schmiermittel Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus. Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionsstörungen führen. Sägen Sie deshalb stark stauberzeugende Materialien nicht von unten oder über Kopf. f Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-(FI-) Schutzschalters. Schmieren Sie die Führungsrolle 25 gelegentlich mit einem Tropfen Öl. 1 609 929 N32 | (10.12.08) OBJ_BUCH-250-004.book Page 18 Wednesday, December 10, 2008 12:51 PM 18 | Deutsch Kontrollieren Sie die Führungsrolle 25 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kundendienststelle ersetzt werden. Schweiz Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Luxemburg Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10 Fax: +49 (1805) 70 74 11 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien Tel. Service: +43 (01) 61 03 80 Fax: +43 (01) 61 03 84 91 Tel. Kundenberater: +43 (01) 7 97 22 30 66 E-Mail: abe@abe-service.co.at 1 609 929 N32 | (10.12.08) Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Akkus/Batterien: Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. Bosch Power Tools OBJ_BUCH-250-004.book Page 19 Wednesday, December 10, 2008 12:51 PM English | 19 Safety Notes General Power Tool Safety Warnings e) When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. WARNING Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. f) If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock.
