GEBRUIKSAANWIJZING PSB 600 RE BOSCH

Algemene veiligheidswaarschu-wingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u worden afgeleid, kutu de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderstelekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geoard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verleng-kabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag alg'tijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereed-schap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtigige lichaams-housing. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onver-wachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden hunen door bewegende delen worden mee-genomen.
g) Wanneer stofafzigings- of stofopvang- Voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende de- len van het gereedschap correct functi- neren en Niet vastklemmen en of onder- delen zodenig gebroken fuchadigd zichn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoven snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let.daar bij op de arbeitsomstandigheden en de uite voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijkke situaties leiden.
5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifiekeveiligheidsvoorschriften

Draag een gehoorbescherming bij het gebruik van een klopboormachine. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
Gebruik de bij het elektrische gereedschap meegeleverde extra handgrenp. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatsilijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade.
Schakel het elektrische gereedschap onmid-dellijk uit als het inzetgereedschap blokeert. Houd rekening met grote reactiem-mentation die een terugslag veroorzaken. Het inzetgereedschap blokeert als:

• het elektrische gereedschap worden overbelast of
  — het in het te bewerken werkstuk Kantelt.

Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk wordt better vastgehonden dan u met uw hand kutn doein.
Houd uw werkplek schoon. Materiaalmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
- Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/links-draaien zich ook geschikt voor het in- en uit-draaien van schroeven en het snijden van schroefdraad.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouser
2 Blokkeerknopuitgaande as (PSB 600 RE/ PSB 650 RE/PSB 650 RA)
3 Schakelaar „Boren/klopboren"
4 Draairichtingindicatie (PSB 600 RE/PSB 650 RE/PSB 650 RA)
5 Blokkekrnop voor aan/uit-schakelaar
6 Aan/uit-schakelaar
7 Stelwiel vooraf insteelbaar toerental (PSB 600 RE/PSB 650 RE/PSB 650 RA)
8 Draairichtingschakelaar
9 Afzuigvoorzieening met stofreservoir en diepteaanslag
10 Vleugelbout voor verstelling van de extra handgreep
11 Extra handgreep
12 Telescoopgeleiding met schaalverdeling voor diepteaanslag
13 Stelring voor diepteaanslag
14 Ontgrendelingsknop voor stofreservoir
15 Stofreservoir
16 Stofbeschemrming
17 Sluiting voor stofreservoir
18 Ontgrendelingsknop voor afzuigvoorziening*
19 Filterelement (microfiltersystem) *
20 Vulpeilindicatie van stofreservoir*
21 Diepteaanslag
22 Knop voor instelling van de dieipteaanslag *
23 Universeelbithouder
24 Bit
25 Voorste huls

26 Achterste huls

27 Inbussleutel**

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.
  **In de handel verkrijgbaar (niet meegeleverd)

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 108 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie rich-tingen) bepaald volgens EN 60745:
boren in metaal: trillingsemissiewaarde a_h = 4,7 m/s^2 , onzekerheid K = 1,5 m/s^2 ,
klopboren in beton: trillingsemissiewaarde a_h = 24,2 m/s^2 , onzekerheid K = 2,0 m/s^2 ,
indraaien en losdraaien van schroeven: trillingsemissiewaarde a_h < 2,5 m/s^2 , onzekerheid K = 1,5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkendeinzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Technische gegevens

Klopboormachine		PSB 530 RA	PSB 600 RE	PSB 650 RE	PSB 650 RA
Zaaknummer		3 603 A26 1..	3 603 A26 2..	3 603 A26 2..	3 603 A26 2..
Opgenomen vermogen	W	530	600	650	650
Afgegeben vermogen	W	263	320	338	348
Onbelast toerental	\( min^{-1} \)	50-3000	50-3000	50-3000	50-3000
Nominaal toerental	\( min^{-1} \)	2300	1900	1690	1690
Aantal slagen	\( min^{-1} \)	48000	48000	48000	48000
Nominaal draaaimoment	Nm	1,0	1,5	1,9	1,9
Draaimoment bij max. afgegeben vermogen	Nm	7,5	9,0	9,0	9,0
Vooraf instelbaar toerental		-	●	●	●
Rechts- en linksdraaien		●	●	●	●
Blokkering uitgaande as		-	●	●	●
Stofafzuigding		●	-	-	●
Ashals-Ø	mm	43	43	43	43
Max. boor-Ø
-Beton	mm	13	16	16	16
-Staal	mm	10	12	12	12
-Hout	mm	20	30	30	30
-Met gemonteerde afziguo-ziening	mm	13	13	13	13
Boorhouderspanbereik	mm	2,0-13	2,0-13	2,0-13	2,0-13
Gewicht volgens EPTA-Procedure 01/2003
-Met afziguoovziening	kg	1,6	1,7	1,7	1,7
-Zonder afziguoovziening	kg	1,5	1,6	1,6	1,6
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben productvoldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

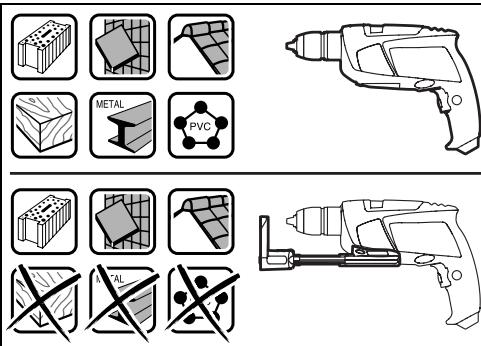

Afzuing van stof en spanen (PSB 530 RA/PSB 650 RA) (zie afbeelding A)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzuiging.
  Zorg voor een goede ventilatie van de werkplek.
  Er worden geadviseerd om een ademasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Gebruik de afzuiqvoorziening alleen bij de bewerking van beton,steen en baksteen.

Hout- en kunststofspanen können gemakkelijk tot verstoppingen leiden.

Let op, brandgevaar! Bewerk met een gemonteerde afzuiigvoorziening geen metaal.

Hete metaalspanen können delen van de af-zuigvoorziening ontsteken.

Neem de volgende aanwijzingen in acheventeen optimaal afzuigresultaat:

• Let erop dat de afzuigvoorzieing goed aansluit op het werkstuk of de muur. Daarmee worden tegelijkertijd haaks boren vergemakkelijkt.
  Werk bij het gebruik van de afzuigvoorziening altijd met maximaal toerental.
• Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt u verrolgens de klopboormachine UIT.
• Controller regelmatig de toestand van het filterelement 19. Als het filtrelement beschadigd is, dient u het onmiddelijk te verrangen.
  In het bijzonder bij werkzaamheden met große boardiameters kan de stofbeschemrming 16 slijten. Vervang deze bij beschadiging.

Afzuigvoorziening aanbrengen

Geleid de afzuigvoorzieening 9 van voren gegen de onderzijde van de klopboormachine. Let erop dat de afzuigvoorzieening 9 goed op het machinehuis aansluit en vergrendeld worden.

Afzugvoorzieening reinigen (zie afbeelding A)

Breng de sluiting 17 aan of maak het stofreservoir 15 leeg voordat u de afzuigvoorziening neerlegt.

Het stofreservoir 15 is voldoende voor ca. 20 boorgaten met een boordiamter van 6 mm.

Als de afzuiiging minder wordt of de vulpeilindicatie 20 vol is, moet het stofreservoir 15 leeg worden gemaakt. Druk waarvoor op het geribbelde vlak van de ontgrendelingsknop 14 en verwijder het stofreservoir 15.

Maak het stofreservoir 15 leeg en reinig het. Reinig het filtrelement 19 door het UIT te kloppen.

Controleer het filtrerelement 19 op beschadigingen en verwang het indien nodig.

Licht bijvoorbeeld met een schroevendraier de houder van het filtrelement 19 omhoog (0) en verrang het filtrelement 19 inclusief de houder (2). Let er bij hetplaatsen van de houder op dat de rubberen dichting is aangebracht.

Breng het stofreservoir 15 waar aan en druk om te vergrendelen op het gladde oppervlak van de ontgrendelingsknop 14.

Afzugvoortiening verwijderen

Als u de afzuigvoorziening 9 wilt demonteren, duwt u de ontgrendelingsknop 18aar rechts of maar links en trekt u de afzuigvoorziening 9aar voren toe los.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 11.

U kunt de extra handgreep 11aar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

Draai de vleugelschroef voor de verstelling van de extra handgreep 10 gegen de wijzers van de klok en draai de extra handgreep 11 in de gewenste stand. Draaiervoigens de vleugelschroef 10 met de wijzers van de klok wee vast.

Boordiepte instellen (PSB 530 RA/PSB 650 RA) (zie afbeeldingen B-C)

Met een gemonteerde afzuiigvoorziening kan de boordiepte „X" worden ingesteld.

Plaats een boor in de boorhouser en span de boor. Zie het gedeelte „Inzetgereedschap wisselen" op pagina 71. Draai de stelring voor de diepteaanslag 13 omhoog tot deze op de telescoopgeleiding 12 verschuifbaar is. Plaats het elektrische gereedschap zonder het in te schaken stevig op het oppervlak waar u wilt boren, tot de boor het oppervlak raakt.

Lees op de stelring 13 de schaalverdelingswaar

de van de telescoopgeleiding 12 af. Tel bij deze waarde de gewenste boordiepte X op. Duw de stelring 13 op de berekende schaalverdelingswaarde en draai de stelring 13 verwolgens omlaag om de vastgestelde afstand vast te houden.

Boardiepte instellen (PSB 600 RE/PSB 650 RE) (zie afbeelding D)

Met de diepteaanslag 21 kan de gewenste boordiepte X worden vastgelegd.

Druk op de knop voor de instelling van de diepte-aanslag 22 en zet de diepteaanslag in de extra hangreep 11.

De ribbels op de diepteaanslag 21要去en maar boven wijzen.

Trek de diepteaanslag zo ver maar buiten dat de afstand:tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Inzetgereedschap wisselen

Snelspanboorhouser (PSB 600 RE/ PSB 650 RE/PSB 650 RA) (zie afbeelding E)

Door het indrukken van de asblokkearknop 2\ wordt de uitgaande as vergrendeld. Hierdoor kan\ het inzetgereedschap in de boorhouser nsel, gemakkelijk en eenvoudig worden verrangen.

Open de snelspanboorhouser 1 door deutsche in draairichting 0 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.

Draai de huls van de snelspanboorhouser 1 in draairichting met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouser wordt daardoor automatisch vergrendeld.

De vergrendeling worden越 opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.

Snelspanboorhouser (PSB 530 RA) (zie afbeeding F)

Houd dechterste huls 26 van de snelspanboorhouser 1 vast en draai de voorste huls 25 in draairichting ① tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.

Houd dechterste huls 26 van de snelspanboorhouser 1 vast en draai de voorste huls 25 indraairichting met uw hand stevig zich.

Schroeftoebehoren

Bij het gebruik van bits 24 dient u altiijd een universeelbithouder 23 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.

Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren" 3.altijd op het symbol „Bo- ren".

Boorhouser wisselen

Bij elektrische gereedschappen zonder blokkering van de uitgaande as moet de boorhouser worden verrangen door een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen.

Boorhouser demonteren (zie afbeelding G)

Span een inbussleutel 27 met de korte schacht\ haar voren in de snelspanboorhouser 1.

Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast, druk op asblokkeerknop 2 en draai de snelspanboorhouser 1 los door de inbussleutel 27 in draairichting te draaien. Een vastzittende snelspanboorhouser wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 27. Verwijder de inbussleuteluit de snelspanboorhouser en schroef de snelspanboorhouser volledig los.

Boorhouser monteren (zie afbeelding H)

De montage van de snelspanboorhouser vindt plaats in omgeekerde volgorde.

De boorhouser moet worden vastgedraaid met een aandraaimoment van ca. 6-8 Nm.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.

Draairichting instellen (zie afbeelding I)

Met de draairichtingomschakelaar 8=kunt de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 6 is ingedrukt, is dit darüber nicht möglichk.

Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 8 maar links tot aan de aanslag door.

PSB 600 RE/PSB 650 RE/PSB 650 RA: De draai-richtingindicatie 4 toont het symbol „△".

Linksdraaien: Als u schroeven of moeren wilt uit-of losdraaien, drukt u de draairichtingschakelaar 8aar rechts tot aan de aanslag door.

PSB 600 RE/PSB 650 RE/PSB 650 RA: De draai-richtingindicatie 4 toont het symbol „ ".

Functie instellen

Boren en schroeven

Zet de omschakelknop 3 op het symbol „Boren".

Klopboren

Zet de schakelaar 3 op het symbol „Klopboren".

De schakelaar 3 klikt merkbaar vast en kan ook terwijl de motor loopt worden bediend.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake- len drukt u op de aan/uit-schakelaar 6 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 6 wilt vastzetten, druk u op de vastzetknop 5.

Als u het elektrische gereedschap wilt uitschake-len laut u de aan/uit-schakelaar 6 los, of alsdezemet deblokkeerknop 5 vergrendeld is, drukt u deaan/uit-schakelaar 6 kort in en loot u deze vervolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 6 indrukt.

Lichte druk op de aan/uit-schakelaar 6 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen (PSB 600 RE/PSB 650 RE/PSB 650 RA)

Met het stelwiel voor het Vooraf instellen van het toerental 7 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Tips voor de werkzaamheden

• Plaats het elektrische gereedschap alleu nuitgeschakeld op de moer of schroef.

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minutes met maximumtoerental onbelast te lately lopen.

Onderhoud en service

Onderhoud en reiniging

Trek.altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen alsijd schoon om goed en聹ig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen alkijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onske klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgi en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in na

tionalrrechtmoetenietmeerbruikbarelektrische gereedschappenapartwordeningezameldenopeenvoorthemilieuverantwoordewijzewordenhergebruikt.

Wijzigingen voorbehouden.
