BEDIENUNGSANLEITUNG PSB 600 RE BOSCH
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG
Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver
Säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische Sicherheitshinweise
Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn: - das Elektrowerkzeug überlastet wird oder - es im zu bearbeitenden Werkstück verkanntet. Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während der Arbeit beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Schnellspannbohrfutter 2 Spindel-Arretiertaste (PSB 600 RE/PSB 650 RE/PSB 650 RA) 3 Umschalter „Bohren/Schlagbohren“ 4 Drehrichtungsanzeige (PSB 600 RE/PSB 650 RE/PSB 650 RA) 5 Feststelltaste für Ein-/Ausschalter 6 Ein-/Ausschalter 7 Stellrad Drehzahlvorwahl (PSB 600 RE/PSB 650 RE/PSB 650 RA) 8 Drehrichtungsumschalter 9 Absaugvorrichtung mit Staubbehälter und Tiefenanschlag 10 Flügelschraube für Zusammengriffverstellung 11 Zusatzgriff* 12 Teleskopführung mit Tiefenanschlagskala 13 Stellring für Tiefenanschlag 14 Entriegelungstaste für Staubbehälter 15 Staubbehälter 16 Staubschutzring 17 Verschluss für Staubbehälter 18 Entriegelungstaste für Absaugvorrichtung 19 Filterelement (micro filtersystem) * 20 Füllstandsanzeige des Staubbehälters 21 Tiefenanschlag 22 Taste für Tiefenanschlageinstellung * 23 Universalbithalter 24 Schrauberbit 25 Vordere Hülse 26 Hintere Hülse 27 Innensechskantschluss *
*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.
**handelsüblich (nicht im Lieferumfang enthalten)
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Geräts beträgt typischerweise: Schalldruckpegel 97 dB(A); Schallleistungspegel 108 dB(A). Unsicherheit K = 3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohren in Metall: Schwingungsemissionswert a_h = 4,7 m/s², Unsicherheit K = 1,5 m/s². Schlagbohren in Beton: Schwingungsemissionswert a_h = 24,2 m/s², Unsicherheit K = 2,0 m/s². Schrauben: Schwingungsemissionswert a_h < 2,5 m/s², Unsicherheit K = 1,5 m/s².
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest, wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Technische Daten
| Schlagbohrmaschine | PSB 530 RA | PSB 600 RE | PSB 650 RE | PSB 650 RA |
| Sachnummer | | 3 603 A26 1.. | 3 603 A26 2.. | 3 603 A26 2.. | 3 603 A26 2.. |
| Nennaufnahmieleistung | W | 530 | 600 | 650 | 650 |
| Abgabeleistung | W | 263 | 320 | 338 | 348 |
| Leerlaufdrehzahl | \( \mathbf{min}^{-1} \) | 50-3000 | 50-3000 | 50-3000 | 50-3000 |
| Nenndrehzahl | \( \mathbf{min}^{-1} \) | 2300 | 1900 | 1690 | 1690 |
| Schlagzahl | \( \mathbf{min}^{-1} \) | 48000 | 48000 | 48000 | 48000 |
| Nenndrehmoment | Nm | 1,0 | 1,5 | 1,9 | 1,9 |
| Drehmoment bei max. Abgabe-leistung | Nm | 7,5 | 9,0 | 9,0 | 9,0 |
| Drehzahlvorwahr | | - | ● | ● | ● |
| Rechts-/Linkslauf | | ● | ● | ● | ● |
| Spindelarretierung | | - | ● | ● | ● |
| Staubabsaugung | | ● | - | - | ● |
| Spindelhalsdurchmesser | mm | 43 | 43 | 43 | 43 |
| max. Bohr-Ø | | | | | |
| -Beton | mm | 13 | 16 | 16 | 16 |
| -Stahl | mm | 10 | 12 | 12 | 12 |
| -Holz | mm | 20 | 30 | 30 | 30 |
| -mit montierter Absaugsvorrich-tung | mm | 13 | 13 | 13 | 13 |
| Bohrfutterspannbereich | mm | 2,0-13 | 2,0-13 | 2,0-13 | 2,0-13 |
| Gewicht entsprechend EPTA-Pro-cEDURE 01/2003 | | | | | |
| -mit Absaugsvorrichtung | kg | 1,6 | 1,7 | 1,7 | 1,7 |
| -ohne Absaugsvorrichtung | kg | 1,5 | 1,6 | 1,6 | 1,6 |
| Schutzklasse | | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) | \( \square/\square \) |
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Staub-/Späneabsaugung (PSB 530 RA/PSB 650 RA) (siehe Bild A)
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
- Benutzen Sie möglichst eine Staubabsaugung. Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

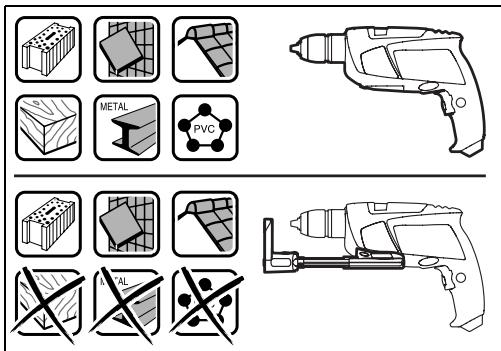

► Verwenden Sie die Absaugvorrichtung nur bei der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne können leicht zu Verstopfungen führen.
► Achtung Brandgefahr! Bearbeiten Sie mit montierter Absaugvorrichtung keine metallischen Werkstoffe. Heiße Metallspäne können Teile der Absaugvorrichtung entzünden.
Um ein optimales Absaugergebnis zu erhalten, beachten Sie bitte folgende Hinweise:
- Achten Sie darauf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein rechtwinkliges Bohren erleichtert.
- Arbeiten Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl.
- Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus.
- Prüfen Sie regelmäßig den Zustand des Filterelements 19. Bei Beschädigung des Filterelements dieses sofort auswechseln.
- Insbesondere beim Arbeiten mit großen Bohrdurchmessern kann sich der Staubschutzring 16 abrutschen. Tauschen Sie diesen bei Beschädigung aus.
Absaugvorrichtung aufsetzen
Führen Sie die Absaugvorrichtung 9 von vorn an die Unterseite der Schlagbohrmaschine heran. Achten Sie darauf, dass die Absaugvorrichtung 9 bündig am Gehäuse anliegt und arretiert wird.
Absaugvorrichtung reinigen (siehe Bild A)
Setzen Sie den Verschluss 17 auf oder leeren Sie den Staubbehälter 15, bevor Sie die Absaugvorrichtung ablegen.
Der Staubbehälter 15 reicht für etwa 20 Bohrungen mit einem Bohrer Durchmesser von 6 mm.
Bei schwächer werdender Absaugung oder wenn die Füllstandsanzeige 20 voll ist, muss der Staubbehälter 15 entleert werden. Drücken Sie dazu auf die geriffelte Fläche der Entriegelungstaste 14 und ziehen Sie den Staubbehälter 15 ab.
Leeren und reinigen Sie den Staubbehälter 15. Reinigen Sie das Filterelement 19 durch Ausklopfen.
Überprüfen Sie das Filterelement 19 auf Beschädigungen und wechseln Sie es ggf. aus.
Hebeln Sie z. B. mit einem Schraubendreher die Halterung des Filterelements 19 aus (0) und wechseln Sie das Filterelement 19 inklusive der Halterung (2). Achten Sie beim Aufsetzen der Halterung darauf, dass die Gummidichtung eingesetzt ist.
Setzen Sie den Staubbehälter 15 wieder auf und drücken Sie zum Arretieren auf die glatte Fläche der Entriegelungstaste 14.
Absaugvorrichtung abnehmen
Zur Demontage der Absaugvorrichtung 9 schieben Sie die Entriegelungstaste 18 nach rechts oder links und ziehen Sie die Absaugvorrichtung 9 nach vorn ab.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 11.
Sie können den Zusatzgriff 11 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 10 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 11 in die gewünschte Position. Danach drehen Sie die Flügelschraube 10 im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen (PSB 530 RA/PSB 650 RA) (siehe Bilder B-C)
Mit montierter Absaugvorrichtung kann die Bohrtiefe „X“ eingestellt werden.
Setzen Sie einen Bohrer in das Bohrfutter ein und spannen Sie den Bohrer, siehe Abschnitt „Werkzeugwechsel“, Seite 12. Drehen Sie den Stellring für den Tiefenanschlag 13 nach oben, bis er auf der Teleskopführung 12 verschiebbar ist.
Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest auf die zu bohrende Fläche auf, bis der Bohrer auf der Fläche aufsetzt.
Lesen Sie am Stellring 13 den Skalenwert der Teleskopführung 12 ab. Addieren Sie zu diesem Wert die gewünschte Bohrtiefe X. Schieben Sie den Stellring 13 auf den errechneten Skalenwert und drehen Sie den Stellring 13 dann nach unten, um den ermittelten Abstand festzuhalten.
Bohrtiefe einstellen (PSB 600 RE/PSB 650 RE) (siehe Bild D)
Mit dem Tiefenanschlag 21 kann die gewünschte Bohrtiefe X festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung 22 und setzen Sie den Tiefenanschlag in den Zusatzgriff 11 ein.
Die Riffelung am Tiefenanschlag 21 muss nach oben zeigen.
Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Werkzeugwechsel
Schnellspannbohrfutter (PSB 600 RE/PSB 650 RE/PSB 650 RA) (siehe Bild E)
Durch Drücken der Spindel-Arretiertaste 2 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.
Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung ①, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Drehrichtung 2 von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.
Schnellspannbohrfutter (PSB 530 RA) (siehe Bild F)
Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung 0, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung von Hand kräftig zu.
Schraubwerkzeuge
Bei der Verwendung von Schrauberbits 24 sollen Sie immer einen Universalbithalter 23 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 3 immer auf das Symbol „Bohren“.
Bohrfutter wechseln
Bei Elektrowerkzeugen ohne Bohrspindelarretierung muss das Bohrfutter von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausgewechselt werden.
Bohrfutter demontieren (siehe Bild G)
Spannen Sie einen Innensechskantschlüssel 27 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 1 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest, drücken Sie die Spindel-Arretiertaste 2 und lösen Sie das Schnellspannbohrfutter 1 durch Drehen des Innensechskantschlüssels 27 in Drehrichtung 0. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 27 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild H)
Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.
Das Bohrfutter muss mit einem Anzugsdrehmoment von ca. 6-8 Nm festgezogen werden.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
Drehrichtung einstellen (siehe Bild I)
Mit dem Drehrichtungsumschalter 8 können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 6 ist dies jedoch nicht möglich.
Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter 8 nach links bis zum Anschlag durch.
PSB 600 RE/PSB 650 RE/PSB 650 RA: Die Drehrichtungsanzeige 4 zeigt das Symbol „▲“.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 8 nach rechts bis zum Anschlag durch.
PSB 600 RE/PSB 650 RE/PSB 650 RA: Die Drehrichtungsanzeige 4 zeigt das Symbol „▼“.
Betriebsart einstellen
Bohren und Schrauben
Stellen Sie den Umschalter 3 auf das Symbol „Bohren".
Schlagbohren
Stellen Sie den Umschalter 3 auf das Symbol „Schlagbohren".
Der Umschalter 3 rastet spürbar ein und kann auch bei laufendem Motor betätigt werden.
Ein-/Ausschalten
Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 6 und halten Sie ihn gedrückt.
Zum Feststellen des gedrückten Ein-/Ausschalters 6 drücken Sie die Feststelltaste 5.
Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 6 los bzw. wenn er mit der Feststelltaste 5 arretiert ist, drücken Sie den Ein-/Ausschalter 6 kurz und lassen ihn dann los.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 6 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 6 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.
Drehzahl/Schlagzahl vorwählen (PSB 600 RE/PSB 650 RE/PSB 650 RA)
Mit dem Stellrad Drehzahlvorwahl 7 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen.
Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Arbeitshinweise
- Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.
Nach längerem Arbeiten mit kleiner Drehzahl sollen Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.
www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 7 97 22 30 66
E-Mail: abe@abe-service.co.at
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen
nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Änderungen vorbehalten.
E-Mail: SPT-Technical.de@de.bosch.com
Irland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax: +353 (01) 466 68 88
2) Elektrische Sicherheit
Drehende Einsatzwerkzeuge können ausrutschen.
