SK 5012 - Draadloze microfoonzender SENNHEISER - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze zakzender
Merk	Sennheiser
Model	SK 5012
Afmetingen	53 x 60 x 17 mm
Gewicht (met batterijen)	130 g
Voeding	2 LR03 (AAA) batterijen of accu's (700 mAh)
Levensduur (alkaline batterijen)	Ongeveer 7 uur
Levensduur (accu's)	Ongeveer 5,5 uur
Frequentiebereik	450 - 960 MHz (schakelbare band van 24 MHz)
RF-uitgangsvermogen	30 mW typisch
Modulatie	FM
Ingangsgevoeligheid	Instelbaar op 6 standen (5 stappen van 8 dB)
Ruisonderdrukkingssysteem	HiDyn plus™
Signaal-ruisverhouding	Hoger dan 110 dB (A)
Frequentierespons	60 Hz - 20 kHz
Connectoren	BF: Lemo 3-pins; HF: Lemo coaxiaal
LED-indicatoren	Aan, bijna leeg, piek (PEAK)
Behuizingsmateriaal	Gegoten metaal (licht chroom)
Bescherming	Tegen vocht
Bevestiging	Verwijderbare en omkeerbare clip
Inbegrepen accessoires	Antenne, 2 batterijen, clip, afstelgereedschap

Veelgestelde vragen - SK 5012 SENNHEISER

Hoe plaats ik de batterijen in de SK 5012?

Schuif het deksel van het batterijcompartiment open door op de zijlipjes te drukken. Plaats twee LR03 (AAA) batterijen met de juiste polariteit. Sluit het deksel tot u een klik hoort.

Hoe zet ik de zender aan en controleer ik de status?

Zet de AAN/UIT-schakelaar op AAN. De rode LED brandt constant. Als deze periodiek knippert, zijn de batterijen bijna leeg (ongeveer 30 minuten resterend). Een kort knipperen duidt op een audiopiek.

Hoe sluit ik een lavalier microfoon aan op de SK 5012?

Gebruik een Sennheiser microfoon met een speciale Lemo-connector (bijv. MKE 2-4). Sluit de Lemo-stekker aan op de microfooningang (bovenkant van de zender) en draai de vergrendelingsring vast om de verbinding te beveiligen.

Hoe selecteer ik het frequentiekanaal?

Draai de kanaalkiezer (5) naar de gewenste stand. De overeenkomst tussen stand/kanaal/frequentie staat aangegeven op de tabel in het batterijcompartiment.

Hoe stel ik de ingangsgevoeligheid in?

Gebruik de 6-standige GAIN-kiezer. Voor luide spraak gebruikt u stand 2 of 3. Voor zeer luide geluiden (met plosieven) stand 1. De PEAK-LED mag slechts kort knipperen bij pieken.

Wat moet ik doen als de ontvanger geen signaal ontvangt?

Controleer de batterijen, zet zender en ontvanger aan, stem ze af op dezelfde frequentie, zorg dat de antenne niet wordt geblokkeerd door metaal of in contact is met de huid.

Welke batterijen kan ik gebruiken?

Gebruik alkaline LR03 (AAA) batterijen voor maximale levensduur (ongeveer 7 uur). Oplaadbare accu's (700 mAh) geven ongeveer 5,5 uur. De batterij-bijna-leeg-LED knippert voordat de batterij leeg is.

Hoe bevestig ik de zender aan mijn kleding?

Gebruik de meegeleverde clip. U kunt deze omdraaien om de zender ondersteboven op te hangen. Dankzij de compacte behuizing (53x60x17 mm) past hij gemakkelijk in een zak of aan de riem.

Wat is het HiDyn plus™-systeem?

Het is een ruisonderdrukkingssysteem van Sennheiser dat de signaal-ruisverhouding verbetert (>110 dB) en radio-interferentie vermindert. Het vereist een compatibele ontvanger (bijv. EM 1046).

Hoe reinig en onderhoud ik de SK 5012?

Reinig de metalen behuizing met een zachte, droge doek. Gebruik geen oplosmiddelen. Bescherm het tegen overmatig vocht. Controleer regelmatig de staat van de batterijen en connectoren.

GEBRUIKSAANWIJZING SK 5012 SENNHEISER

Dank u voor de koop van dit Sennheiser-product. Het zal u jarenlang overtuigen van z'n betrouwbaarheid en eenvoudige bediening. Dat garandeert Sennheiser met zijn goede naam en+zijn in meer dan 50一年多 verworven competentie als fabrikant van hoogwaardige, elek-tro-akoestische Produkten.

Door de uiterst vlakke vorm is dit apparaat geschikt voor toepassin-gen in situatuies, waar bij het apparaat zo onopvallend möglichkt moet worden gedragen.

Nederlandsls

Kenmerken

• Extreem petite metalen persgiet behuizing
• Uiterst stevig
• Betrouwbare bescherming gegen vocht
• Gevoeligheidsschakelaar met 6 stappen om de verschillende microfoonniveau's optimaal aan te passen
• Voeding van Elektret-microfoons
• Doordachtie PLL-techniek, 16 kanalen direct schakelbaar
  HiDyn plus™ ruisonderdrukkingssysteme
• Geruisoverspanningsafstand van > 110 dB (A)
• Spanningsomvormer voor een constant uitgangsvermogen tot accu's of batterijen volledig�zijn ontlagen
• Inschakelcontrole door Lichtende LED aanduiding
• "Batterij leeg" waarschuwing door periodiek knipperende LED aanduiding
• Piekslagaanduiding door holder bliksemen van de LED aanduiding
• Makkelijk en veilig vastzetten m.b.v. van een stevige klem

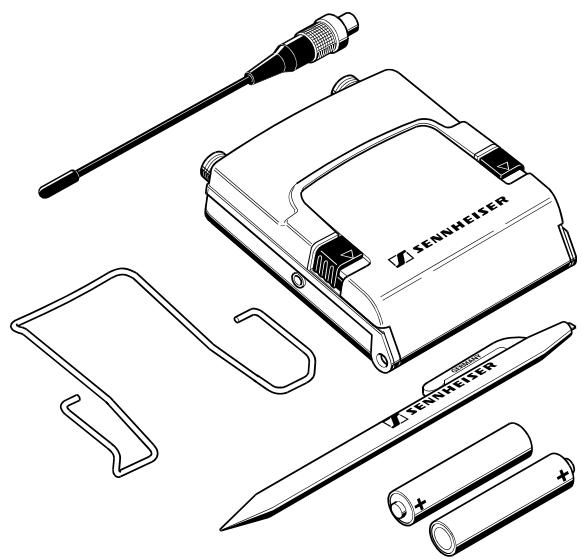

Leveromvang

• SK 5012
• Antenne
• 2 batterijen
  -Klem
• Werktuig voor schakelaarbediening

sps

Nederlandsls

Bedieningselementen

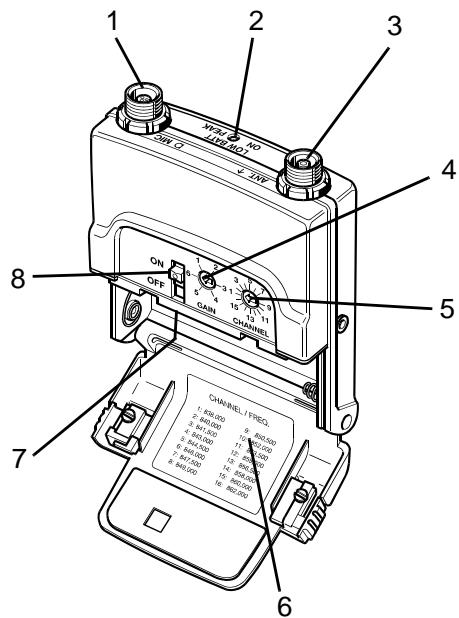

1 Microfooningang
2 LED aanduiding
3 Antennebus
4 Gevoeligheidsregelaar
5 Kanaal-keuzeschakelaar
6 Frequentieplaatje
7 Typeplaatje (in het batterijvak)
8 Bedrijfsschakelaar

Plaatsen van de batterijen

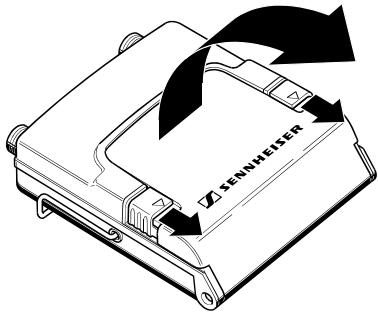

Open het batterijvak door de zichd
lingse vergrendelingen gelijkrijkig
omlaag te schuiven.

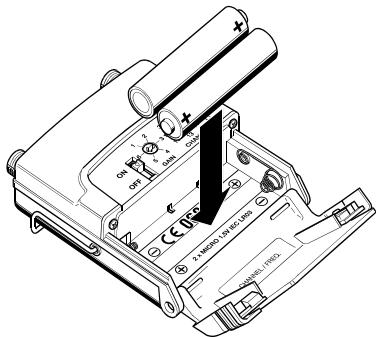

Leeg beiden batterijen in het
batterijvak.

Opgelet

Erbij op de polariteit letten.

Bij het sluiten要去en de zijde-lingse vergrendelingen hoeerbaar inklikken.

Het apparaat kan ook met accu's worden bedreven.

sps

SK 5012-97

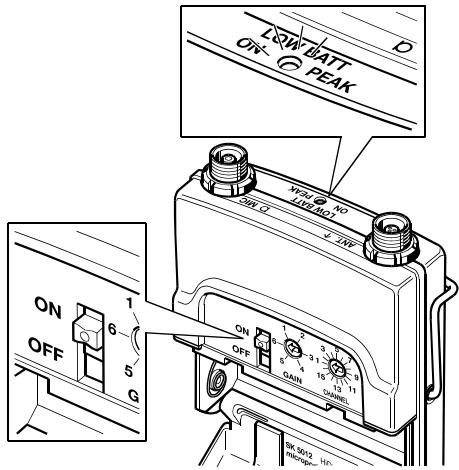

Apparaat inschakelen

Zet de bedrijfsschakelaar op stand ON. De rode LED begint te lichten. Deze LED is gelijktijdig het controlelampje voor de piekslag (PEAK) en de "Batterij leeg" waarschuwing (LOW BATT).

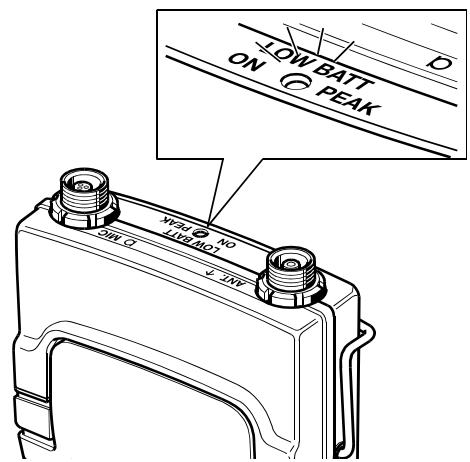

Batterij-eind aanduiden

Het apparaat is van een geintegreerde spanningsomvormer voorzien, die voor constante bedrijfsomstandigheden zorgt totdat de batterij volledig ontladen is. Ca. 30 minutes voorafduidt de knipperende LEDde resterende gebruikdtijd aan.

Hoe leger de batterijen hoe sneller begint de LED te knipperen.

sps

Opmerking

Bij het gebruik van accu's knippert de LED eerst kort voor afloop van de bedrijfstijd.

Nederland

Microfoons aansluiten

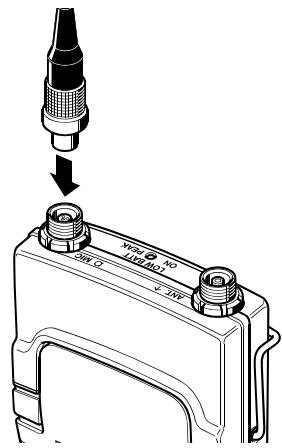

Het apparaat is geschikt voor het bedrijf met Sennheiser-Lavalier opsteekmicrofoons van Lavalier, die met een spe-ciale Lemo stekker uitgevoerd zich. Deoodzakelijk voedingsspanning voor deze microfoons worden geleverd door de microfooningang van de zender. Steek de stekker van de microloon in het met chassisdeel boven op de zender en bescherm de stekkerverbinding door de wartelmoer vast te

Keuze van het kanaal

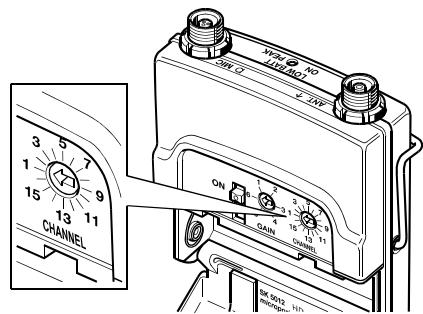

Zet de kanaalkeuzeschakelaar op de gewenste stand. De frequencies van de afzonderlijke kanalen zich op het freiagentieplaatje op de binnenkant van het batterijvakdeksel aangevoerd.

sps

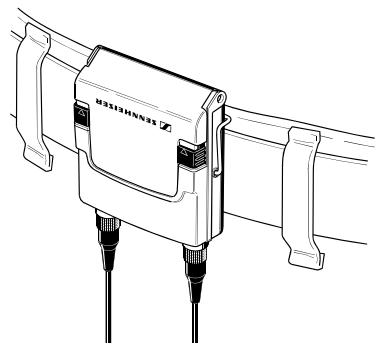

Zakzender bevestigen

Door de geringe afmetingen en de vlakke vom kan de zender zichonder problemen m.b.v. de klem aan ieder kledingstuk worden opgeborgen.

Nederlands

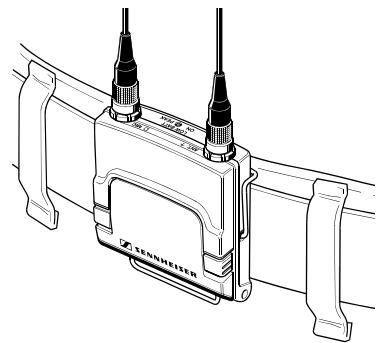

De zender kan m.b.v. een stevige klem in een zak, aan de band van de broek of aan de riem worden vastgezet.

De klem kan door zijwaarts trekken uit de behuizing worden eruitgenomen en omgekeerd ookweer worden vastbezet.

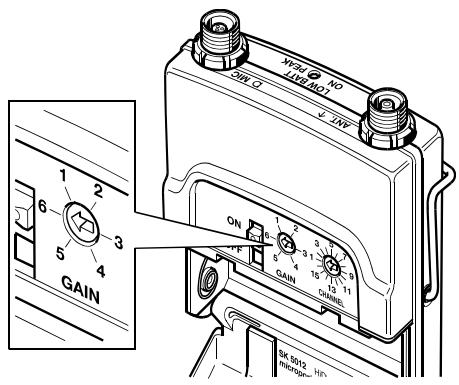

Instellen van de gevoeligheid

Met de gevoeligheidskeuzeschakelaar (GAIN) kan deversterking van de microfooningang in 6 stappen worden aangepast aan de niveau van het te verwachten geluid.

In de praktijk zijn de volgende richtwaarden voor het instellen van de gevoeligheidsregelaar het Beste

sps

gebleken:

Stand 1 = extreem luid en impulsief geluid met vele hoge tonen

Stand 2,3 = luide stemmen, zang (spreker dicht bij de microfoon)

Stand 3,4,5 = normale stemmen, talkshow
Stand 6 = zachte stemmen

De gevoeligheid moet worden ingesteld m.b.v. van een ontvanger die beschikt over een piekniveau aanduiding (bv. EM1046).

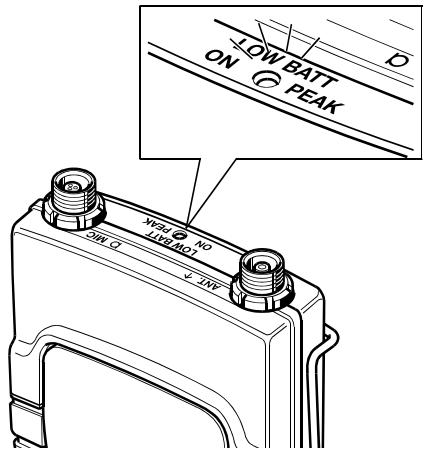

Om u globaal te oriëfterenlicht de modulatie-aanduiding (PEAK) helder op. De gevoeligheid is juist ingesteld, wanner aanduiding alleen bijgeluidpieks oplicht. Tijdenshet instellen moet de microfoon in de later te gebruikenstand worden gehonden ofworden bevestigd.

HiDyn plusTM

Dit apparaat is van HiDyn plus™ voorzien, het ruisonderdrukkkingssystem van Sennheiser. HiDyn plus™ reduceert lastige storingen en ruis bij de draadloze geluidsoverdrachtussen zender en ontvanger die ook met datzelfde system is uitgevoerd (bv. EM1046). U kunt dus eenZendtraject opbouwen dat worden gekenmerkt door de uiterste betrouwbare werkung en een maximale zendkwaliteit.

Accessoires

Gebruik uitsluitend originele Sennheiser accessoires.

Opgelet

Als u componenten van andere producenten gebruikt,\ kunnen beschadigingen aan het apparaat optreden en vervalt de garantie!

Voor dit apparaat+zijn de volgende Sennheiser-Lavalier opsteekmicrofoons verkrijgbaar:

MKE 2-4, MKE 102-4 (karakteristiek: kogel)

MKE 40-4, MKE 104-4 (karakteristiek: hier)

Bestelling via de verantwoordelijkke Sennheiser leverancier.

Belangrijke informatatie

Batterij Niet

weggooien, maar

inleveren als KCA.

Sennheiser adviseert het

gebruik van alkali-mangaan-batterijen van het type

"Mikro LRC AAA, IEC LR 03" om een maximale bedrijfsduur te bereiken.

Controller of de batterijen verkeerd geplaatst zijn (+ / - )

Controleer de laadtoestand van de batterijen.

Schakel de zender en ontvanger in.

Zet zender en ontvanger opdezelfde frequentie.

Zorg ervoor dat de ontvangstantenne in de werkingsseer van de zender geplaatst is.

Zorg ervoor dat noch de zenderantenne noch de ontvangstantenne door metalen constructies worden afgeschermd (dit geldt ook voor metalen kledingstukken).

Zorg ervoor dat de ontvangstantenne geen huidcontact heeft.

In geval dat de u debout nicht kunt oplossen, neem dan a.u.b. contact op met uw Sennheiser-leverancier.

Nooit het toestel openen!

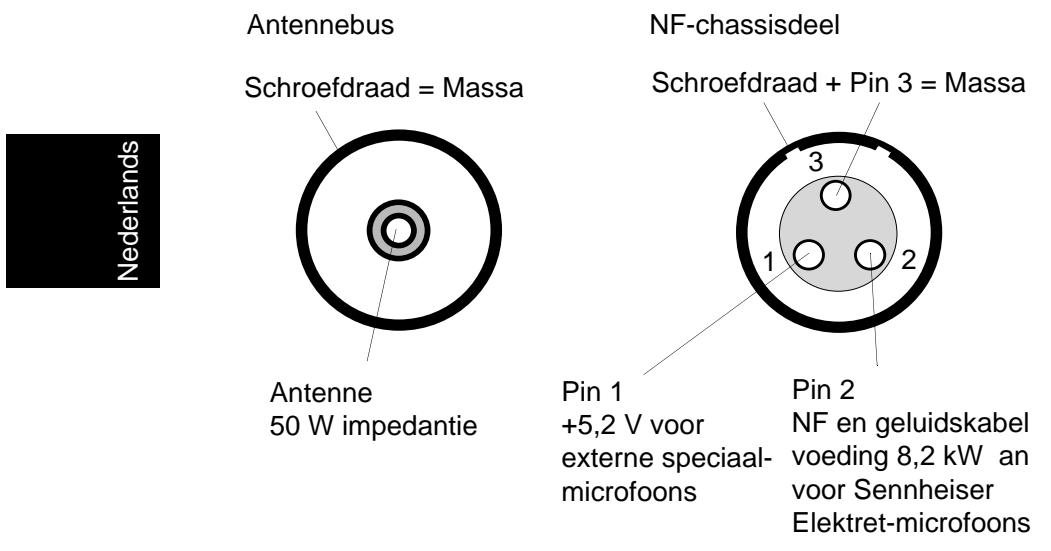

SK 5012 - toewijzing van chassisdelen

Technische gegevens

Behuizing	Metalen persgiet behuizing / holder verchroomd 53 x 60 x 17 mm
Batterijvak	Geintegreerd voor 2 AAA batterijen met polariteitsinversiebeveiliging
Frequentiebereik	450 - 960 MHz
Schakelbandbreedte	24 MHz
HF-uitgangsvermogen	typisch 30 mW
Stabilititeit van de frequentie	± 10 ppm
NOngewennen utsstralingen	< 4 nW
Modulatiesoort	FM
Nominate slag	± 40 kHz
Compandersystem	Sennheiser HiDyn plus™
Ingangsgevoeligheid	max. 49 mV eff= -24dBu
voor nominale slag / 1 KHz NF	dempbaar in 5 stappen van 8 dB max. ingangsspanning 1,55 Veff
Piekslag	± 56 kHz
Stroomopname	115 mA / 2,4 V
NF-zendbereik	60 Hz - 20 kHz
Dynamica	110 dB(A) eff.
Vervormingsfactor	< 0,3% (bij 1 kHz nominale slag)
Aansluiingen	NF: 3-pin Lemo; HF: Lemo special coax
Gewicht met batterij	130 g in gegoten Zn behuizing

Bedrijsduur met batterijen

Bedrijfsduur met accu (2 accu's)

Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel voldoet de toepasselijkke CE-normen en voorschriften.

Voor inbedrijftstelling dient u de afzonderlijke landspecifieke voorschriften in acht te nemen!

Wijzigingen voorbehouden
