MODE D'EMPLOI SK 5012 SENNHEISER

Émetteur de poche mikroport SK 5012

Merci d'avoir choisi Sennheiser ! Nous avons conçu ce produit afin qu'il vous donne satisfaction pendant de nombreuses années. Avec plus d'un demi-siècle d'expérience et d'expertise dans le domaine de la conception et de la fabrication d'appareils électro-acoustiques de haute qualité, Sennheiser est l'une des marques les plus reconnues dans le monde.

Grâce à une conception extrêmement compacte, le SK 5012 convient particulièrement aux applications où l'encombrement et la discrétion de l'émetteur constituent des facteurs déterminants.

Caracteristiques

• Boîtier métallique moulé de taille extrêmement réduite Très robuste Protection spécifique contre les agressions de l'humidité
• Sélecteur de sensibilité à six positions, pour une adaptation optimale aux différents niveaux de signaux micro.
• Alimentation pour microphones électrostatiques
• Technologie PLL (boucle à verrouillage de phase) haut de gamme, sélection parmi 16 canaux
• Système de réduction de bruit HiDyn plus™ Rapport signal/bruit >110 dB (A)
• Un convertisseur de tension assure une puissance de sortie constante jusqu'à décharge complète des piles
• Indicateur LED de fonctionnement : la LED s'allume
• Indicateur LED de faible niveau de piles : la LED clignote périodiquement
• Indicateur LED de crête : la LED clignote brièvement
• Dispositif de fixation fiable et facile à utiliser

SK 5012 - 40

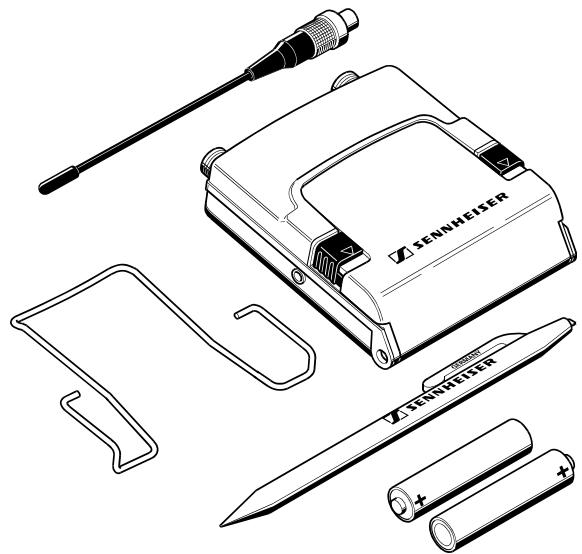

L'emballage contient :

• Antenne
• 2 piles
• Pince d'attache
• Outil de réglage

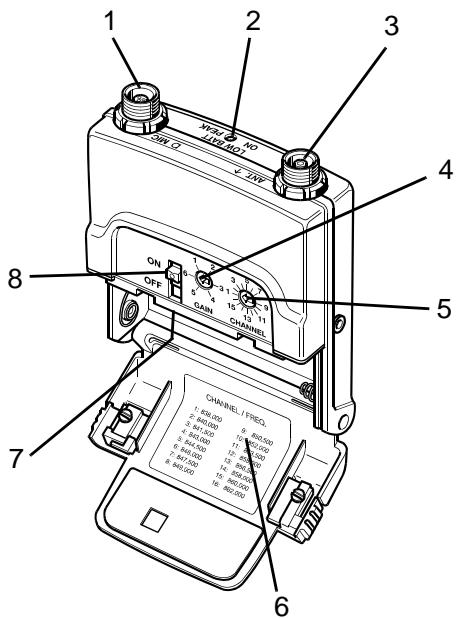

Éléments opérationnels

1 Entrée micro 2 Indicateur LED 3 Prise antenna 4 Sélecteur de sensibilité 5 Sélecteur de canal 6 Tableau fréquence/canal 7 Plaque d'identification (dans le compartiment à piles) 8 Commutateur marche-arrêt

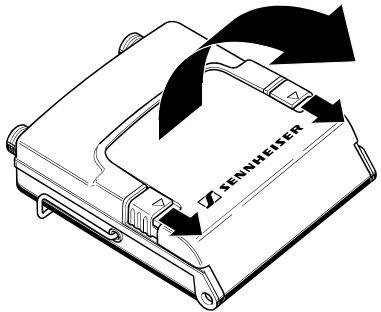

Insertion des piles

Pour ouvrir le compartiment à piles, faites glisser le couvercle en appuyant sur les deux languettes latérales. Insérez ensuite les piles dans le compartiment.

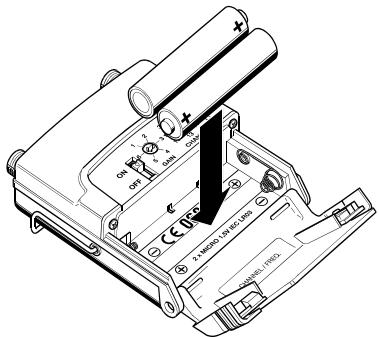

Attention

Vérifiez que les polarités sont correctes.

En refermant l'émetteur, vérifie que les deux languettes latérales se mettent en place et produisent un bruit audible.

L'émetteur peut également être alimenté par des accus.

SK 5012 - 43

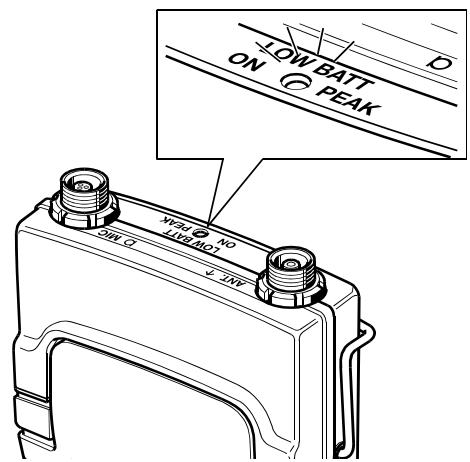

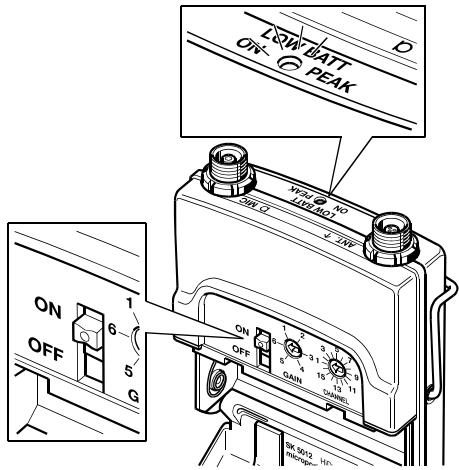

Activation de l'émetteur

Placez le commutateur ON/OFF sur ON. La LED rouge s'allume alors. Cette LED sort indiqueur de crete (PEAK) et d'indicateur de basse tension de piles (LOW BATT).

L'émetteur dispose d'un convertisseur de tension intégré, assurant des conditions de travail constantes jusqu'à décharge complète des piles. La LED commence à clignoter périodiquement lorsque l'autonomie restante est d'environ 30 minutes.

Plus les piles se déchargent, plus le clignotement de la LED s'accélère.

SIEUEI

Note

Si l'émetteur est alimenté par des accus, la LED ne commence à clignoter que peu avant décharge complète des accus.

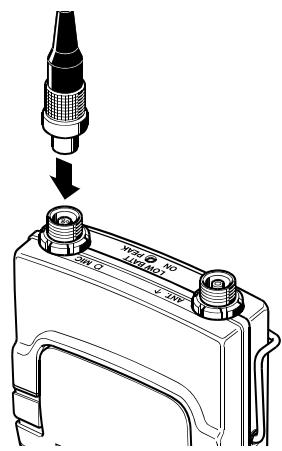

Branchement des microphones

L'émetteur est donc pour une utilisation avec des micros cravate ("lavalier") Sennheiser, qui se connectent via une prise Lemo spécifique. La tension d'alimentation nécessaire à ces microphones est présente sur l'entrée micro de l'émetteur. Branchez la prise Lemo du microphone à la prise située sur la partie supérieure de l'émetteur, et sécurisez la connexion en vissant l'anneau de verrouillage.

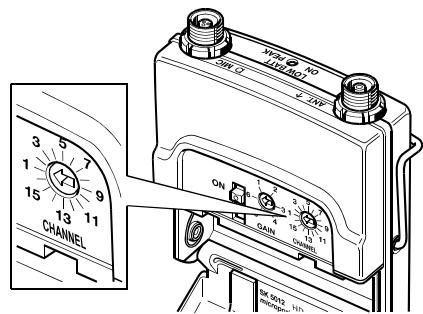

Sélection de canal

Placez le sélecteur de canal sur la position désirée. La correspondance position du sélecteur/Numéro de canal/fréquence est rappelée sur un tableau fréquence/canal situé à l'intérieur du compartiment à piles.

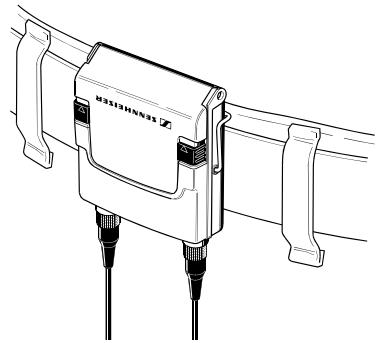

Fixation de l'émetteur

Grâce à ses dimensions réduites et à sa faible épaisseur, l'émetteur peut facilement s'accrocher aux vêtements (poche, ceinture...) via la pince d'attache fournie.

La pince peut s'inverser facilement, en la dégageant de ses points de fixation puis en la retournant afin d'attacher l'émetteur "tête en bas".

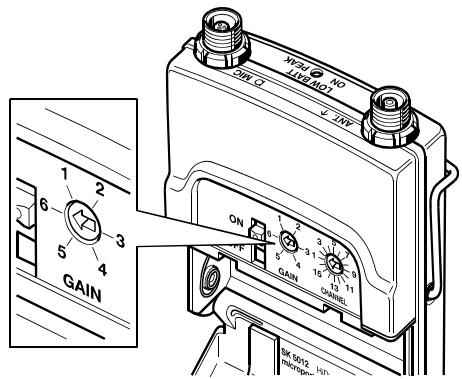

Réglage de la sensibilité d'entrée

La sensibilité de l'entrée micro se règle grâce à un sélecteur à six positions (GAIN) afin d'adapter l'émetteur au niveau de sortie de différents microphones.

suee

Voici quelques points de repère pratiques et éprouvés pour régler la sensibilité d'entrée :

Position 1 = Sons aigus, très forts, avec de nombreuses plosives

Position 2,3 = Voix fortes, prise de son vocale de proximité

Pour un réglage plus précis, utilisez un récepteur pourvu d'un indicateur de déviation (par exemple, un EM 1046) lors du réglage de la sensibilité.

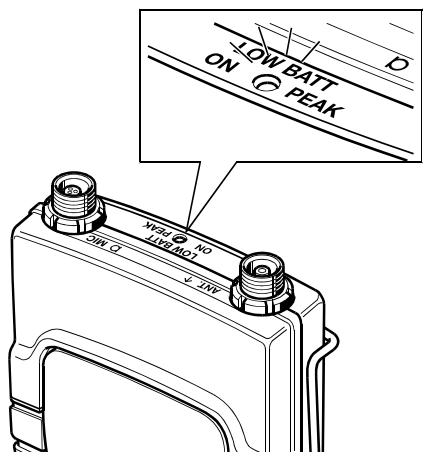

Vous pouvez vous aider de l'indicateur LED de crête (PEAK), qui, pour un réglage de sensibilité correct, ne doit clignoter que brièvement lors des crêtes. Lors du réglage de la sensibilité, veillez à mettre en place le

microphone exactement comme il sera positionné en cours d'utilisation.

Hidyn plusTM

Cet émetteur est équipé du HiDyn plus™, le procédé de réduction de bruit Sennheiser réduisant toute interférence radio. Si le récepteur est lui aussi équipé d'un circuit compander HiDyn plus™ (par exemple, un EM 1046), la liaison HF établie sera d'une excellente qualité et d'une grande fiabilité.

Accessoires

N'utilisez que des accessoires originaux Sennheiser.

Attention

Des accessoires fabriqués par d'autres constructeurs peuvent endommager l'appareil, et leur utilisation invalide la garantie!

Voici la liste des micros cravate ("lavalier") Sennheiser disponibles :

• MKE 2-4, MKE 102-4 (directivé omnidirectionnelle)
• MKE 40-4, MKE 104-4 (directivé cardioïde)

Pour toute commande, veuillez consulter votre revendeur Sennheiser local.

Note importante

Pour une autonomie maximale, nous vous recommandons d'utiliser des piles LR03 (type AAA) alcaline-manganèse.

En cas de problème...

Insérez correctement les piles dans le compartiment à piles.

Vérifiez la polarité (+ / -) des piles.

Vérifiez l'état des piles.

Allumez l'émetteur et le récepteur.

Réglez l'émetteur et le récepteur sur une même fréquence.

Vérifiez que l'antenne de réception convient à la gamme de fréquences couverte par le récepteur.

Vérifiez que ni l'antenne d'émission, ni l'antenne de réception ne sont gênées par des constructions métalliques (ou des armatures métalliques dans les vêtements par exemple).

Vérifiez que l'antenne de réception ne se trouve pas en contact direct avec la peau.

Si le problème persiste, veuillez contacter votre revendeur spécialiste.

N'ouvrez jamais l'appareil!

Assignation des broches sur les prises du SK 5012

Prise antenna

Filet = masse

Antenne

impédance 50 Ω

Prise BF

Filet + broche 3 = masse

Broche 1

+5.2 V pour

micros externes

spéciaux

Broche 2

BF et

alimentation AB

8.2 kΩ à 5,2 V

pour micros à

condensateur

Sennheiser

Caractéristiques techniques

Boîtier	métal moulé / placage chrome clair 53 x 60 x 17 mm
Compartment à piles	intégreé, pour 2 piles LR 03 (type AAA), avec protection contre l'inversion de polarité
Gamme de fréquences	450 - 960 MHz
Largeur de bande commutable	24 MHz
Puisance d'émission RF	typ. 30 mW
Stabilité en fréquence	± 10 ppm
Émissions parasites	< 4 nW
Modulation	FM
Excursion nominale/crete	± 40 kHz / ± 56 kHz
Système de compander	Sennheiser HiDyn plus™
Sensibilité d'entrée	max. 49 mVeff = -24 dBu
pour excursion nom. / 1 kHz BF	commutable par cinq pas de 8 dB tension d'entrée maximale 1,55 Veff
Consommation électrique	115 mA / 2,4 V
Réponse en fréquence BF	60 Hz - 20 kHz
Rapport signal/bruit	110 dB(A)eff
THD	< 0,3% pour excursion nominale / 1 kHz
Connecteurs	BF: Lemo 3 broches; HF: Lemo coax
Poids (avec piles)	130 g
Autonomie avec piles	piles LR 03 alcaline-manganèse = env. 7 h
Autonomie avec (deux) accus	capacité 700 mAh par accu = env. 5,5 h

Frances

Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité avec les normes CE. Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays!

Sous réserve de modification
