SK 5212 - Émetteur de microphone sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SK 5212 SENNHEISER au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Émetteur de poche sans fil |
| Caractéristiques techniques principales | Technologie de transmission numérique, bande de fréquence UHF, portée de transmission jusqu'à 100 mètres |
| Alimentation électrique | Batterie rechargeable lithium-ion |
| Dimensions approximatives | Environ 82 x 64 x 24 mm |
| Poids | Environ 150 g |
| Compatibilités | Compatible avec les récepteurs Sennheiser de la série 5000 et 3000 |
| Type de batterie | Batterie lithium-ion rechargeable |
| Tension | 3.7 V |
| Puissance | 10 mW (réglable) |
| Fonctions principales | Contrôle de gain, indicateur de niveau de batterie, fonction mute |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées pour maintenance, service après-vente recommandé pour réparations |
| Sécurité | Utiliser uniquement avec des accessoires Sennheiser recommandés, respecter les normes de sécurité électrique |
| Informations générales utiles | Idéal pour les applications de sonorisation en direct, théâtre, et productions audiovisuelles |
FOIRE AUX QUESTIONS - SK 5212 SENNHEISER
Questions des utilisateurs sur SK 5212 SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Émetteur de microphone sans fil au format PDF gratuitement ! Retrouvez votre notice SK 5212 - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SK 5212 de la marque SENNHEISER.
MODE D'EMPLOI SK 5212 SENNHEISER
Consignes de sécurité 3
Contenu 3
L'émetteur de poche SK 5212 4
Les éléments de commande 5
Affichages 6
L'afficheur à cristaux liquides 6
Mise en service 8
Mettre en place et changer la pile 8
Raccorder le microphone 9
Raccorder l'antenne 9
Fixer l'émetteur aux vêtements 10
Utilisation quotidienne 10
Mettre l'émetteur en marche/à l'arrêt 10
Vérification de la fréquence 11
Le menu utilisateur de l'émetteur. 12
Les touches 12
Le verrouillage automatique des touches (fonction Autolock) 13
Utiliser le menu 15
Aperçu du menu utiliser 19
Consignes de réglage pour le menu utilisé 21
Sélectionner un canal - CHAN 21
Régler les fréquences de la banque de canaux "VAR" - TUNE 21
Entrer un nom - NAME 23
Régler la sensibilité du microphone - ATTEN 24
Activer le filtre salle-haut - LOWCUT 24
Changer l'affichage standard - VIEW 24
Rétablir réglages d'usine - RESET 25
Activer/désactiver le verrouillage automatique des touches -LOCK 25
Régler la puissance de sortie - POWER 26
Quitter le menu utiliser - EXIT 26
Entretien et maintenance 26
En cas d'anomalies 27
Liste de contrôle des anomalies 27
Informations sur le système de réduction de bruit 28
Accessoires 28 Caractéristiques techniques 29 Assignation des contacts sur la prise micro 30 Sensibilité audio 30 Déclarations du fabricant 31 Conditions de garantie 31 Déclaration de conformité pour la CEE 31 Piles 31 WEEE Declaration 31
Ce produit Sennheiser vous a séduit pendant de longues années par sa fiabilité, sa rentabilité et sa facilité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 60 ans. Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.
Consignes de sécurité
- Lisez soigneusement et intégralement la présente notice avant d'utiliser l'appareil.
- Conservez cette notice à un endroit accessible à tout moment pour tous les utilisateurs, pour une utilisation ultérieure. Si vous mettez l'appareil à la disposition d'un tiers, joignez-y toujours la notice.
- N'ouvre jamais l'appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client.
- Une infiltration d'eau dans le boîtier de l'appareil peut causer des courts-circuits et endommager les composants électroniques. Protégez l'appareil de l'humidité. Nettoyez exclusivement l'appareil à l'aide d'un chiffon légèrement humide.
Utilisation de l'appareil conforme aux directives
L'utilisation conforme aux directives de cet appareil implique
- que vous ayez lu cette notice et en particulier le chapitre "Consignes de sécurité".
- que vous n'utilisiez l'appareil que dans les conditions décrites dans la présente notice.
Utilisation non conforme aux directives
Est considérée comme une utilisation non conforme aux directives l'utilisation d'une autre manière que celle écrite dans la présente notice ou le non-respect des conditions d'utilisation décrites ici.
Contenu
1 émetteur de poche SK 5212 - 1 pile - 1 antenne - 1 clip de ceinture - 1 notice d'emploi
L'émetteur de poche SK 5212
L'émetteur de poche Mikroport SK 5212 vous offre une confort d'utilisation supérieur et s'adapte facilement à toutes conditions de transmission.
L'émetteur de poche SK 5212 offre les fonctionnalités suivantes :
- Boîtier en métal moulé extrêmement solide Surface très robuste Protection spécifique contre l'humidité
- Afficheur à cristaux liquides rétroéclairé
- Fonctionnement assisté par menu
- Convient parfaitement aux applications multicanal, grâce à une gestion des fréquences réduisant les bruits de fond. Largeur de bande de commutation 36 MHz
- Fréquences d'émission régibles par pas de 5 kHz
- Puissance de sortie de 50mW, réglable à 10mW
- Puissance de sortie constante jusqu'à épuisement de la pile

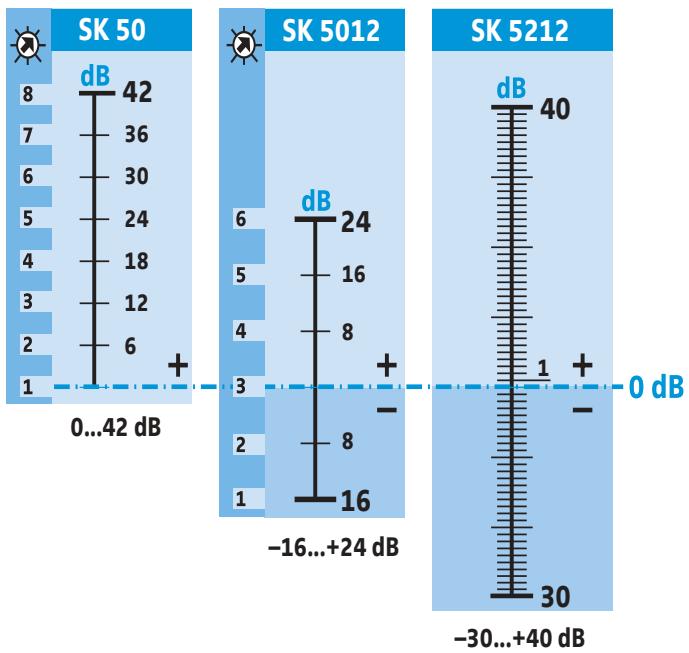

- Sensibilité audio réglable par pas de 1 dB, plage de sensibilité de 70 dB
- Système de réduction de bruit HiDyn plusTM Rapport signal/bruit >110 dB(A)
- Filtre salle-haut commutable
- Affichage de l'état des piles, également transmis au récepteur. Fixation par clip fiable et facile à utiliser.
Le système de banque de canaux
L'émetteur dispose de deux banques de canaux. Dans la banque de canaux "FIX" (fixed bank), les fréquences d'émission correspondant aux souhaits du client sont prérégliées en usine. Ces fréquences ne peuvent pas être modifiées.
Dans la banque de canaux "VAR" (variable bank), vous pouvez régler et émémoriser librement les fréquences.
Récepteurs adaptations
- Système EM 1046 EM 3532, EM 3031, EM 3032
- EK 3041

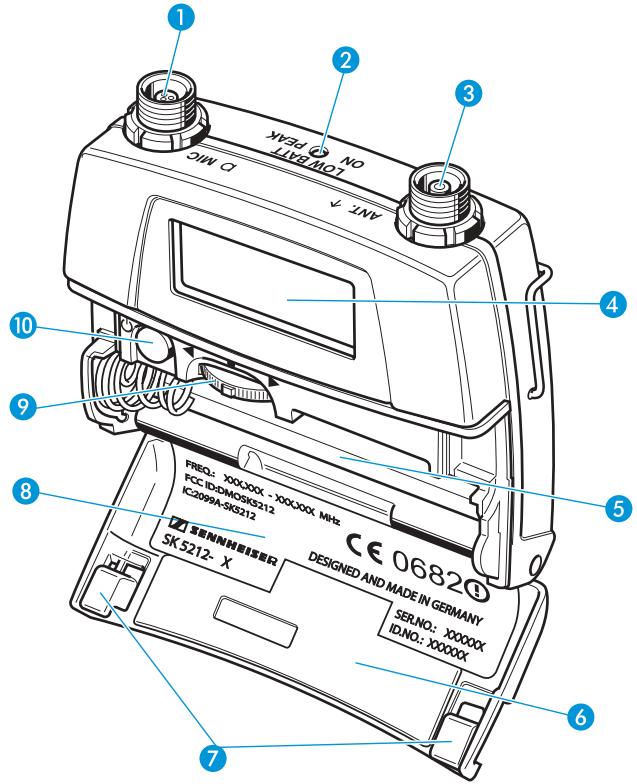

Les éléments de commande
1 Entrée microphone 2 LED rouge : indication du fonctionnement et de l'état des piles (ON/LOW BAT/PEAK) 3 Prise antenne 4 Afficheur à cristaux liquides 5 Compartiment à piles 6 Couvercle
Touches de déverrouillage du compartiment à piles 8 Plaque signalétique 9 Commutateur multifonctions à trois positions : (DOWN), (UP) et SET 10 Touche ON/OFF
Affichages

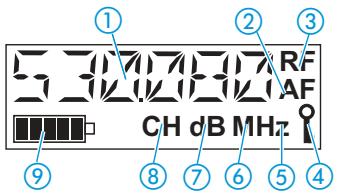

L'afficheur à cristaux liquides
① Affichage alphasyque ② Symbole pour l'affichage du niveau audio "AF" ③ Symbole pour l'émission par l'émetteur "RF" ④ Symbole pour l'activation du verrouillage des touches ⑤ Symbole pour l'affichage du seuil de fréquence Low Cut " Hz" ⑥ Symbole pour l'affichage de la fréquence d'émission "MHz" ⑦ Symbole pour l'affichage de la sensibilité du microphone "dB" ⑧ Symbole pour l'affichage du nombre de canal "CH" ⑨ Affichage d'état de piles
Rétroéclairage de l'afficheur
Si le verrouillage des touches est désactivé, l'afficheur reste éclairé pendant env. 20 secondes après chaque utilisation d'une touche

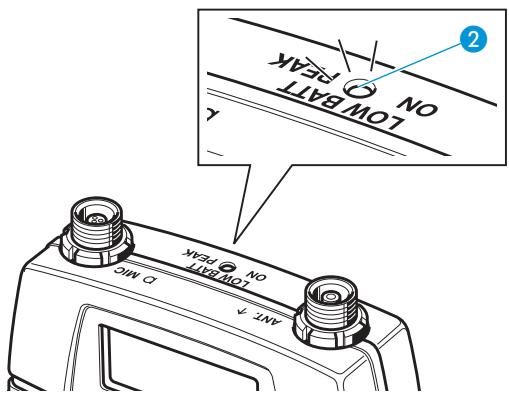

L'affichage LED
La LED rouge ② vous informe sur l'état de fonctionnement de l'émetteur.
La LED rouge s'allume normalement :
La LED rouge clignote :
La LED rouge s'allume vivement :
L'émetteur est allumé et l'état de charge de la pile est suffisant (ON).
L'état de charge de la pile ne permet plus qu'une autonomie réduite (LOW BATT)!
L'émetteur est saturé (PEAK).

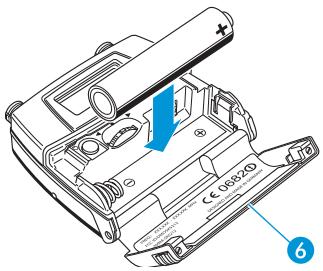

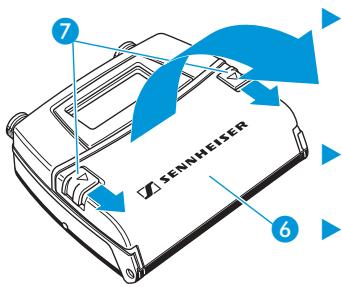

Mettre en place et changer la pile
Vous pouvez utiliser l'émetteur avec une pile alcaline-manganese 1,5 V (type AA).
Faites glisser les deux touches de déverrouillage ⑦ dans le sens des flèches et ouvrez le couvercle du compartiment à piles ⑥. Insérez la pile comme illustré ci-contre. Observez la polarité. Fermez le compartiment à piles.

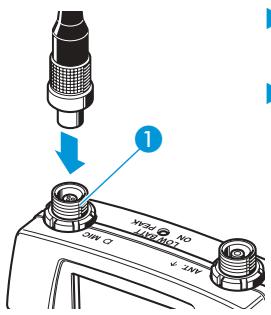

L'émetteur est conçu pour une utilisation avec des micros cravate Sennheiser. L'alimentation du microphone se fait par l'entrée microphone 1 de l'émetteur.
Raccordez le microphone à l'entrée microphone 1 de l'émetteur. Serrez la bague d'entraînement.

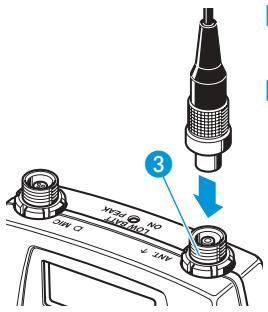

Raccorder l'antenne
L'émetteur est livré avec une antenne enrichable.
Raccordez l'antenne à la prise antenne 3 de l'émetteur. Serrez la bague d'entrainement.

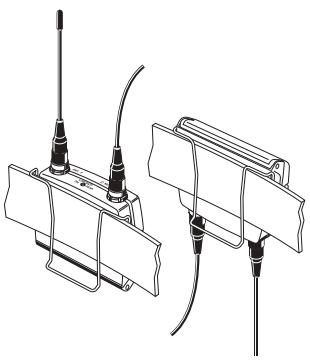

Fixer l'émetteur aux vêtements
Le clip de ceinture fourni permet de fixer l'émetteur aux vêtements, par exemple à la ceinture.
Le clip est détachable afin que vous puissiez fixer l'émetteur avec l'antenne pointant vers le bas. Pour ce faire, retirez le clip de ceinture et remettez-le en place après l'avoir tourné de.

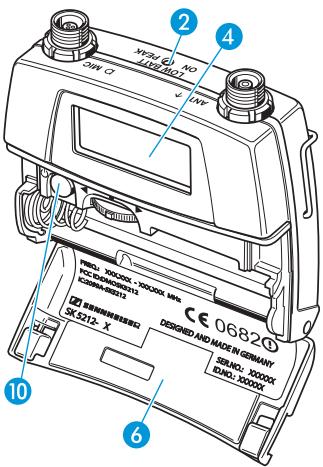

Mettre l'émetteur en marche/à l'arrêt
Ouvrez le compartiment piles. Pour mettre en marche l'émetteur, appuyez brièvement sur la touche ON/OFF10.
La LED rouge 2 s'allume normalement, l'afficheur à cristaux liquides affiche l'affichage standard et le symbole "RF" apparait avec un léger retard.
Remarque :
- Retirez la pile de l'émetteur si l'appareil reste inutilisé pendant une durée prolongée.
- ivé (voir "Le verrouillage automatique des touches (fonction Autolock)" à la page 13).
Pour permettre l'arrêt de l'émetteur, maintenez la touche ON/OFF enfoncée jusqu'à ce que "OFF" apparaisse à l'afficheuracristaux liquides. La LED rouge 2 et l'afficheuracristaux liquides s'éteignent ensuite.
Remarque :
- Dans la zone d'entrée du menu, la touche ON/OFF a la fonction d'une touche ESC.

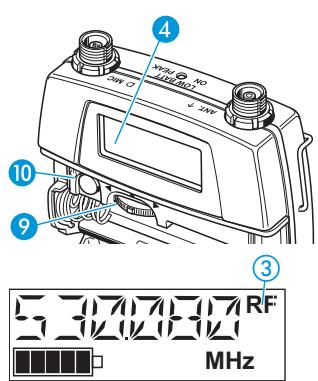

Vérification de la fréquence
L'émetteur dispose d'un mode de vérification de fréquence, qui l'empêche d'émettre à une fréquence non souhaitée lorsqu'il est en service.
Lorsque vous mettez en marche l'émetteur, maintenez la touche ON/OFF enfoncée.
L'afficheur à cristaux liquides affiche la fréquence utilisée, sans que l'émetteur n'émette.
Si la fréquence affichée est la fréquence souhaitée, vous pouvez relâcher la touche ON/OFF 10.
Après cinq secondes, le symbole "RF" s'affiche et l'émetteur émet.
Si vous souhaitez une autre fréquence, procédez comme suit:
Relâchez la touche ON/OFF 10. Appuyez sur le commutateur multifonctions ⑨ deux fois en cinq secondes (position • SET). - Vous trouvez à présent dans la zone d'entrée de l'option "CHAN" ou "TUNE" et vous pouvez modifier la fréquence d'émission (voir "Consignes de réglage pour le menu utilisé" à la page 21).
Les touches
| Touche | Mode | Fonction de la touche |
| Touche ON/OFF | Mis à l'arrêt | Appuyer brièvement sur la touche: Mettre en marche l'émetteurMaintenir la touche enfonnée: Vérifier la fréquence |
| Zone d'affichage | Appuyer brièvement sur la touche (fonction Autolock activée): Activer immédiatement le verrouillage des touchesAppuyer brièvement sur la touche (verrouillage des touches activé): Appeler le verrouillage des touches pour le désactiverAppuyer sur la touche pendant 3 s (verrouillage des touches désactivi): Mettre à l'arrêt l'émetteur | |
| Zone de sélection | Interrompré la saisie et revenir à la zone d'affichage | |
| Zone d'entrée | Interrompré la saisie et revenir dans la zone d'affichage au dernier par amètre affché avec la的最后一 valeur valeur enregistrée | |
| •SET | Zone d'affichage | Verrouillage des touches désactivi: Passer dans la zone de selectionVerrouillage des touches activé: Appeler le verrouillage des touches pour le désactiver |
| Zone de-selection | Passer dans la zone d'entrée de l'options affichée | |
| Zone d'entrée | Enregistrer les réglages et revenir à la zone de sélection ("STORED" est affché) | |
| ▲ (UP)/▼ (DOWN) | Zone d'affichage | Passer au paramètre précédent (▲) ou au paramètre suivant (▼) |
| Zone de sélection | Appeler le menu précédent (▲) ou le menu suivant (▼) | |
| Zone d'entrée | Augmenter (▲) ou réduire (▼) la valeur d'un menu |
Le verrouillage automatique des touches (fonction autolock)
L'émetteur est équipé d'un verrouillage automatique des touches (fonction Autolock) que vous pouvez activer dans l'option "LOCK" (voir "Activer/désactiver le verrouillage automatique des touches - LOCK" à la page 25). Si le verrouillage automatique des touches est activé, le verrouillage des touches s'enclenche automatiquement dans la zone d'affichage 10 secondes après que la première touche a été appuyée.
Auparavant, le symbole du verrouillage des touches clignote plusieurs fois à l'afficheur à cristaux liquides. Simultanément, le rétroéclairage de l'afficheur s'éteint.
Remarque :
Vous pouvez désactiver durablement (voir la page 25) ou temporairement (voir la page 14) le verrouillage automatique des touches.

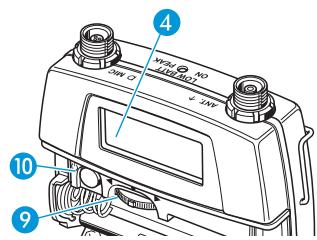

Désactivation temporaire de la fonction autolock
Pour procéder à une modification dans le menu utilisateur, vous devez désactiver temporairement le verrouillage des touches.
Pour ce faire, appuyez soit sur la touche ON/OFF 10, soit sur le commutateur multifonctions 9 (position • SET).
"LOCK" apparait sur l'afficheur.
Déplacez ensuite le commutateur multifonctions dans la direction (UP) ou (DOWN).
"UNLOCK" apparaît à l'afficheur.
Appuyez sur le commutateur multifonctions (position •SET).
Vous pouvez à présent modifier les réglages.
Après avoir quitté le menu utilisateur, le verrouillage des touches est activé automatiquement après 10 secondes. Vous pouvez également activer immédiatement le verrouillage des touches en appuyant sur la touche ON/OFF 10.

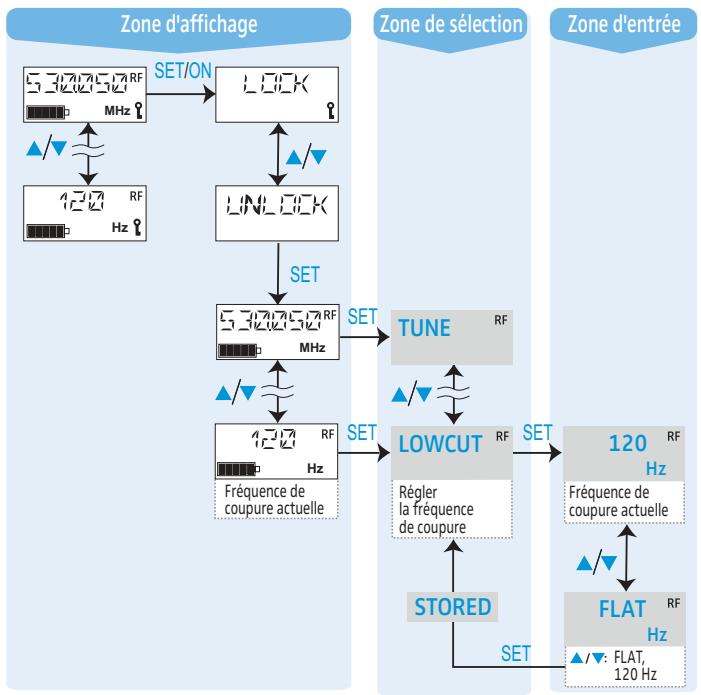

Utiliser le menu utiliser
Le menu utilisateur est constitué de trois zones :
Zone d'affichage Dans la zone d'affichage, vous pouvez consulter les réglages actuels des paramètres, et ce, même lorsque le verrouillage des touches est activé. - Zone de sélection Dans la zone de sélection, vous sélectionnez l'option pour laquelle vous désirez modifier le réglage des paramètres. Le verrouillage des touches doit être désactivé pour passer dans la zone de sélection. Zone d'entrée Dans la zone d'entrée, vous pouvez modifier le réglage d'un paramètre pour une option sélectionnée.
Ce chapitre décrit, à l'exemple de l'option "LOWCUT", comment utiliser le menu utilisé de l'émetteur.
Après la mise en marche
Lorsque l'appareil a été mis en marche, l'affichage standard apparait à l'afficheur à cristaux liquides ④. Selon le réglage, il peut s'agir de la fréquence d'émission, le canal ou le nom de l'émetteur.
Afficher les paramètres dans la zone d'affichage
Même si le verrouillage des touches est activé, vous pouvez afficher successivement les réglages actuels des différents paramètres dans la zone d'affichage (voir "Aperçu du menu utilisé" à la page 19). Après quelques secondes, l'affichage revient à l'affichage standard.
Déplacez le commutateur multifonctions dans la direction (UP) ou (DOWN), pour afficher les réglages des paramètres. Si vous faites glisser plusieurs fois le commutateur multifonctions dans la même direction, vous afficherez successivement tous les réglages.
Passer dans la zone de sélection
Le verrouillage des touches doit être désactivé pour passer de la zone d'affichage à la zone de sélection.
Désactivez le verrouillage des touches comme décrit au chapitre “Désactivation temporaire de la fonction Autolock” à la page 14. Vous pouvez à présent sélectionner l'option dont vous désirez modifier les réglages. Appuyez sur le commutateur multifonctions (position • SET). Vous passerez à l'option qui était affichée dans la zone d'affichage.
Sélectionner un menu
Placez le commutateur multifonctions dans la direction (UP) ou (DOWN). Appuyez sur le commutateur multifonctions 9 (position SET). Le nom de l'option sélectionnée s’affiche.
Vous pouvez sélectionner une des options suivantes :
| Option | Fonction |
| CHAN | Sélectionner un canal |
| TUNE | Régler la fréquence d'émission pour la banque de canaux "VAR" (variable bank) |
| NAME | Entrer un nom |
| ATTEN | Réglez la sensibilité du microphone |
| LOWCUT | Régler le seuil de la fréquence de coupure |
| VIEW | Changer l'affichage standard |
| RESET | Rétablier les réglages d'usine de l'appareil |
| POWER | Régler la puissance de sortie |
| LOCK | Activer ou désactiver la fonction Autolock |
| EXIT | Quitter le menu et returner à l'affichage standard |
Passer dans la zone d'entrée du menu affiché
Appuyez sur le commutateur multifonctions 9 (position • SET).
Vous passez ainsi dans la zone d'entrée de l'option sélectionnée et vous pouvez modifier les réglages. Le réglage momentané, qui peut être modifié, s'affiche à présent sur l'afficheur à cristaux liquides 4.
Modifier les réglages
Vous modifiez le réglage de l'option sélectionnée à l'aide du commutateur multifonctions 9.
Si vous faites glisser brievement le commutateur multifonction dans la direction (UP) ou (DOWN), l'affichage passe à la valeur suivante ou précédente.
Si, dans les options "ATTEN", "CHAN", "TUNE" ou "NAME", vous maintenez le commutateur multifonctions en position (UP) ou (DOWN), l'affichage se modifie en continu (fonction Repeat). Dans l'option "TUNE", la fonction Repeat accélère. Cela permet d'atteindre facilement et rapidement la valeur souhaitée dans les deux directions.
Mémoriser les réglages
Pour mémoriser durablement un réglage, appuyez sur le commutateur multifonctions (position • SET). L'afficheur indique "STORED" à titre de confirmation.
La dernière option utilisée est ensuite de nouveau affichée.
En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. Les options "TUNE" et "CHAN" constituent une exception. Les modifications n'y prennent effet qu'après avoir été mémorisées et que l'afficheur à cristaux liquides ④ ait indiqué "STORED".
Quitter le menu utiliser
L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.
Si vous appuyez brièvement sur la touche ON/OFF 10 dans le menu utiliser, vous interrompez la saisie et vous revenez, sans que les changements n'aient été valides, à l'affichage standard, avec les derniers réglages memorisés.

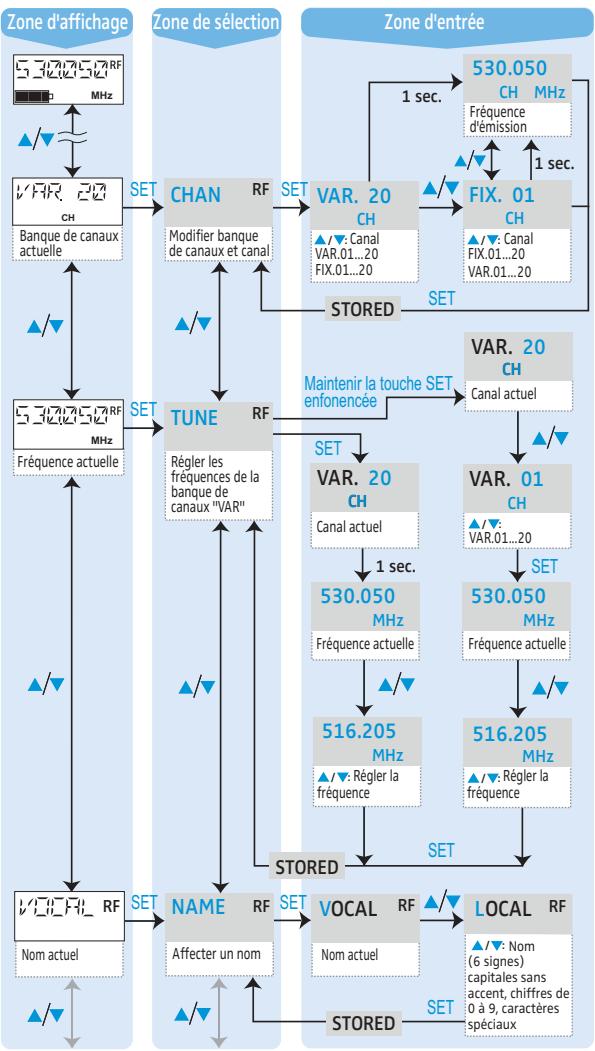

Aperçu du menu utiliser
Désactivez le verrouillage des touches avant de procéder à des réglages (voir "Désactivation temporaire de la fonction Autolock" à la page 14). La touche ON/OFF 10 vous permet d'interrompre la saisie et de revenir à la zone d'affichage.
Sélectionner un canal - CHAN
L'option "CHAN" vous permet de passer successivement entre les canaux des banques de canaux "FIX" et "VAR". Pendant ce réglage, l'émetteur n'émet pas.
Si vous entrez dans la zone d'entrée de l'option "CHAN", le numéro du canal actuel s'affiche d'abord. Après env. 1 seconde, il est remplacé par la fréquence d'émission de ce canal.
Pour modifier le canal, faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Le nouveau numéro de canal s'affiche pendant environ 1 seconde. Ensuite, l'afficheur affiche la fréquence d'émission correspondante.
Ce n'est qu'après que vous ayez mémorisé le réglage et que "STORED" se soit affiché à titre de confirmation que l'émetteur émettra à la fréquence sélectionnée.
Régler les fréquences de la banque de canaux "VAR" - TUNE
Dans l'option "TUNE", vous pouvez sélectionner et émémoriser librement les fréquences affectées aux canaux de la banque de canaux "VAR" (variable bank). Pendant ce réglage, l'émetteur n'émet pas.
Remarque :
Lorsque vous avez réglé la banque de canaux "FIX" et que vous sélectionné l'option "TUNE", l'émetteur se met automatiquement sur le canal 01 de la banque de canaux "VAR". "VAR" apparait brievement sur l'afficheur à cristaux liquides 4.
Vous pouvez alors modifier la fréquence par pas de 5 kHz sur une largeur de bande maximale de 36 MHz.
Remarque :
Si vous utilisez une installation multicanaux, sélectionnez les fréquences de manière à éviter toute interférence.
Il existe deux moyens de régler les fréquences:
- Vous configurez une nouvelle fréquence pour le canal utilisé :
Dans la zone de sélection de l'option "TUNE", appuyez sur le commutateur multifonctions (position • SET). Le numéro du canal s'affiche dans un premier temps, avant de laisser place à la fréquence de ce canal. Modifiez cette fréquence en faisant glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Mémorisez votre réglage.
- Vous passez à un autre canal et modifiez la fréquence affectée à ce nouveau canal :
Maintenez le commutateur multifonction enforcé quelques secondes (position • SET). Le canal utilisé s'affiche en dignotant. Sélectionnez un canal en faisant glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Confirmez votrechoixenappuyant surle commutateur multifonctions (position SET).
La fréquence du canal sélectionné s'affiche. Pour la modifier, faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN). Mémorisez votre réglage.
L'option "NAME" vous permet d'affecter le nom de votre choix à l'émetteur. Ce nom pourra être affiché dans l'affichage standard. Le nom peut composer six caractères au maximum et se composer de :
Après être passé dans la zone d'entrée de l'option, la première position s'affiche sur l'afficheur à cristaux liquides 4.
Faites glisser le commutateur multifonctions dans la direction (UP) ou (DOWN), pour sélectionner un caractère.
(Faire glisser une seule fois le commutateur : caractère suivant ou précédent,)
Maintenir le commutateur : modifier l'affichage en continu.
Appuyez sur le commutateur multifonctions 9
(position SET), pour passer à la position suivante.
Lorsque vous avez entré les six caractères d'un nom, mémorisez le nom en appuyant sur le commutateur multifonctions (position SET).
"STORED" apparait à l'affichage à cristaux liquides 4.
Régler la sensibilité du microphone - ATTEN
Vous pouvez régler la sensibilité du microphone de l'émetteur dans les options "ATTEN".
La sensibilité est correctement régée si l'affichage du niveau audio "AF" ⑦ n'indique le niveau maximal que dans les passages les plus forts ou si la LED rouge ② s'allume vivement.
Vous pouvez modifier la sensibilité par pas de 1 dB dans une plage de +40 dB à -30 dB.
Remarque :
- Le bargraph possède une résolution d'environ 3 dB par segment, soit 45 dB pour toute l'échelle.
Activer le filtre passeur-haut - LOWCUT
Pour atténuer les bruits dans les graves, comme le vent ou les bruits de manipulation, vous pouvez activer un contrôle passe-haut (coupe-bas). Sa fréquence de coupure est de 120Hz
Si vous ne désirez pas atténuer les graves du signal, sélectionnez le réglage "FLAT".
Changer l'affichage standard -VIEW
Sélectionnez l'un des affichages standard suivants dans l'option "VIEW" :
Fréquence d'émission Canal "FREQ" "CHAN"
Nom "NAME"
L'affichage standard sélectionné apparait
- après que l'émetteur a été mis en marche,
- après que les paramètres ont été affichés pendant 10 secondes dans la zone d'affichage.
Rétablir les réglages d'usine - RESET
L'option "RESET" vous permet de rétablir les réglages d'usine. APRÈS le rétablissement des réglages d'usine, l'émetteur redémarre et l'affichage standard apparait de nouveau.
Filtre passe-haut flat
Sensibilité du microphone 0 dB
Nom SK5212
Affiche en standard fréquence
Fonction Autolock désactivée
Canal FIX 01
Puissance de sortie haute
Les fréquences de la banque de canaux "VAR" sont rétablies.
Activer/désactiver le verrouillage automatique des touches - LOCK
L'émetteur est équipé d'une fonction Autolock (verrouillage automatique des touches) qui vous permet d'activer ou désactiver dans l'option "LOCK". Si la fonction Autolock est activée, les touches sont automatiquement verrouillées 10 secondes après la première utilisation d'une touche et l'émetteur est ainsi protégé contre toute modification intempestive des réglages.
Dans la zone de sélection de l'option "LOCK", appuyez sur le commutateur multifonctions (position • SET).
La configuration actuelle de la fonction Autolock s'affiche.
Vous pouvez la modifier en faisant glisser le commutateur multifonctions dans la direction (UP) ou (DOWN).
Sélectionnez "LOC. ON" pour activer la fonction et "LOC. OFF" pour désactiver cette fonction.
Mémorisez votre réglage en appuyant sur le commutateur multifonctions (position • SET).
Régler la puissance de sortie - POWER
Les autorités de régulation demandent parfois de limiter à 10 mW la puissance de sortie. L'émetteur possède par conséquent une puissance de sortie commutable. Lorsqu'il fonctionne à puissance réduite, son autonomie augmente.
Quitter le menu utiliser – EXIT
L'option "EXIT" permet de quitter le menu et de retourner à l'affichage standard.
Si vous appuyez de manière brève sur la touche ON/OFF 10 dans le menu utilisateur, l'entrée est arrêtée (fonction ESC) et vous retournez à l'affichage standard sans qu'aucune modification n'ait été effectuée.
Attention!
L'eau peut endommager les composants électroniques de l'appareil !
Une infiltration d'eau dans le boîtier de l'appareil peut causer des courts-circuits et endommager les composants électroniques.
Nettoyez exclusivement l'appareil à l'aide d'un chiffon légèrement humide. N'utilisez jamais de solvant ou de détergent.
Liste de contrôle des anomalies
| Problème | Cause possible | Remède possible |
| Pas d'affichage de fonctionnement | La pile est usée ou mal positionnée | Remplacer la pile ou contrôler sa polarité |
| Impossible demettre en marchel'émetteur ou demodifier les réglages | Le verrouillage des touches est activé | Déspectiver le verrouillage des touches (voir "Désactivation temporaire de la fonction Autolock" à la page 14) |
| Pas de signal radio au niveau du récepteur | Canal différent pour l'émetteur et le récepteur | Régler le même canal pour l'émetteur et le récepteur |
| La portée de la liaison de transmission est dépassée | Contrôler le réglage du seuil du squelch au niveau du récepteur ou réduire la distance entre l'antenne réceptrice et l'émetteur | |
| Le signal audio est noyédans le bruit de fond | L'attenuation de l'émetteur est trop élevé | Voir "Régler la sensibilité du microphone - ATTEN" on page 24 |
| Le niveau de sortie du récepteur est trop faible | Augmenter le niveau de la sortie ligne | |
| Le signal audio est déformé | L'attenuation de l'émetteur est trop faible | Voir "Régler la sensibilité du microphone - ATTEN" on page 24 |
| Le niveau de sortie du récepteur est trop élevé | Réduire le niveau de la sortie ligne |
Appelez votre partenaire Sennheiser si vous rencontrez des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.
Conseils pour une réception optimale
- La portée de l'émetteur dépend des conditions locales et de la puissance de sortie réglée. L'espace situé entre l'antenne émettrice et l'antenne réceptrice doit si possible être dégagé.
- Observez la distance minimale recommandée de 5 mètres entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation du récepteur.
Conseils pour l'utilisation d'une installation multicanaux
- Lorsque vous utilisez une installation multicanaux, veillez à éviter toute interférence entre les fréquences.
Informations sur le système de réduction de bruit
L'appareil est équippé du système de réduction de bruit Sennheiser HiDyn plus™, qui réduit les interférences HF. HiDyn plus™ assure une exploitation extrêmement fiable et une excellente qualité de transmission.
Accessoires
MKE 2 Gold Microcravate, omnidirectionnel
MKE 2 Platinum Microcravate, omnidirectionnel
ME 102 Système modulaire miniature, omnidirectionnel
ME 104 Système modulaire miniature, cardioïde
ME 105 Système modulaire miniature, super-cardioide
HSP 2 Micro serre-tête, omnidirectionnel
HSP 4 Micro serre-tete, cardioide
Caractéristiques techniques
Modulation
Plage de fréquences
Commutation de largeur de bande
Fréquences d'émission
Puissance de sortie HF
Stabilité de fréquence
Émissions parasites
Réponse en fréquence BF
Système de réduction de bruit
Sensibilité d'entrée à excitation nominale, 1 kHz
Filtre passe-haut (-3 dB)
Alimentation
Consommation
(sans éclairage de l'afficheur)
Autonomie
Plage de température
Connexions
Dimensions [mm]
Poids
Homologations
FM bande large
450-960MHz
36MHz
banque de canaux "FIX" avec
fréquences au choix du client;
banque de canaux "VAR" avec
20 fréquences librement régulables
(par pas de 5 kHz)
commutable, typ.: 50mW (PWR. HI)
10 mW (PWR. LO)
± 10 ppm
< 4 nW
± 40kHz / ± 56kHz
1 10 dB (A) eff
<0,3% à exc. nominale, 1 kHz
60-20000 Hz
Sennheiser HiDyn plusTM
-40 dBu = 7,75 mV, réglage par pas
de 1 dB, plage : 70 dB
env. 160 mA à 1,2 V (PWR. L0)
env. 250 mA à 1,2 V (PWR. HI)
env.11 h (PWRLO)
env.5,5h (PWR. HI)
-10°C à +55°C
BF: prise micro spéciale à 3 broches
HF: prisecox
env.53x60x17
env.120g avec pile
USA: FCC-Part 74.861
FCC ID: DMOSK5212
Canada: RSS-123, IC: 2099A-SK5212
EU: exigence de R&TTE
EN50392
ETSI EN 300 422-1/-2, classe II
ETSI EN 301 489-1/-9
CE 0682!
Assignment des contacts sur la prise micro
Prise audio
Point 1: +5,2V pour les micros externes speciaux
Point 2: signal audio et alimentation AB 5,2 V; résistance interne de 8,2 kΩ, optimisée pour les micros statiques prépolarisés Sennheiser
Point 3 et filtrage : masse
Sensibilité audio
La sensibilité audio de l'émetteur peut se régler dans un éventail de valeurs de 70 dB (de +40 à -30 dB) par pas de 1 dB. Le schéma ci-dessous représente une comparaison entre le SK 5212 et les produits de précédente génération, SK 50 et SK 5012.
Position du commutateur
Conditions de garantie
La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Son excuse, les batteries ou jetables livrées avec le produit. En raison de leurs caractéristiques, les produits ont une durée de vie plus courte liée principalement à la fréquence d'utilisation.
La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommandons de conserver votre facture comme preuve d'achat. Sans cette preuve - qui est vérifiée par Sennheiser - aucune prise en compte de la garantie ne pourrait être retenue.
La garantie comprend, grattuitemment, la remise en état de fonctionnement du matériel par la réparation ou le remplacement des pièces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte), sont exclus de la garantie. La garantie est invalide en cas d'intervention par des personnes non autorisées ou des stations de réparation non agréées.
Pour faire jour la garantie, retoumez l'appareil et ses accessoires, accompagné de la facture d'achat, à votre distributeur agré. Pour éviter des dégats durant le transport il est recommandé d'utiliser l'emballage d'origine.
Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garantie peut être revendiquée dans tous les pays à l'extérieur des États-Unis à condition qu'aucune loi nationale n'en invalide les termes.
Déclaration de conformité pour la CEE
Ces appareils sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 1999/5/EC, 89/336/EC et 73/23/EC. Vous trouvez cette déclaration dans l'internet sous www.sennheiser.com.
Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
Piles
La pile fournie peut être recyclée. Jetez la pile usagée dans un conteneur de recyclage ou ramenez-la à votre revendeur. Afin de protégé l'environnement, déposez uniquement des piles complètement déchargées.
WEEE déclaration
Votre produit Sennheiser a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères.
Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de
recyclage. Vous contribuez ainsi à la préservation de l'environnement.
Sennheiser electronic GmbH & Co. KG
