SK 5012 - Transmisor de micrófono inalámbrico SENNHEISER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Transmisor de bolsillo inalámbrico
Marca	Sennheiser
Modelo	SK 5012
Dimensiones	53 x 60 x 17 mm
Peso (con pilas)	130 g
Alimentación	2 pilas LR03 (AAA) o recargables (700 mAh)
Autonomía (pilas alcalinas)	Aproximadamente 7 horas
Autonomía (recargables)	Aproximadamente 5,5 horas
Rango de frecuencias	450 - 960 MHz (banda conmutable de 24 MHz)
Potencia de emisión RF	30 mW típico
Modulación	FM
Sensibilidad de entrada	Ajustable en 6 posiciones (5 pasos de 8 dB)
Sistema de reducción de ruido	HiDyn plus™
Relación señal/ruido	Superior a 110 dB (A)
Respuesta en frecuencia	60 Hz - 20 kHz
Conectores	BF: Lemo 3 pines; HF: Lemo coaxial
Indicadores LED	Encendido, pila baja, pico (PEAK)
Material de la carcasa	Metal moldeado (recubrimiento cromo claro)
Protección	Contra la humedad
Fijación	Pinza de sujeción desmontable y reversible
Accesorios incluidos	Antena, 2 pilas, pinza, herramienta de ajuste

Preguntas frecuentes - SK 5012 SENNHEISER

¿Cómo insertar las pilas en el SK 5012?

Deslice la tapa del compartimento de pilas presionando las lengüetas laterales. Inserte dos pilas LR03 (AAA) respetando las polaridades. Cierre hasta escuchar un clic.

¿Cómo encender el transmisor y verificar su estado?

Coloque el interruptor ON/OFF en ON. El LED rojo se enciende fijo. Si parpadea periódicamente, las pilas están bajas (aproximadamente 30 minutos restantes). Un parpadeo breve indica un pico de audio.

¿Cómo conectar un micrófono de corbata al SK 5012?

Utilice un micrófono Sennheiser con conector Lemo específico (ej: MKE 2-4). Conecte el conector Lemo en la entrada de micrófono (parte superior del transmisor) y atornille el anillo de bloqueo para asegurar la conexión.

¿Cómo seleccionar el canal de frecuencia?

Gire el selector de canal (5) a la posición deseada. La correspondencia posición/canal/frecuencia está indicada en la tabla dentro del compartimento de pilas.

¿Cómo ajustar la sensibilidad de entrada?

Utilice el selector GAIN de 6 posiciones. Para voz fuerte, use las posiciones 2 o 3. Para sonidos muy fuertes (con plosivas), posición 1. El LED PEAK solo debe parpadear brevemente durante los picos.

¿Qué hacer si el receptor no recibe la señal?

Verifique las pilas, encienda transmisor y receptor, ajuste a la misma frecuencia, asegúrese de que la antena no esté obstruida por metal o en contacto con la piel.

¿Qué tipos de pilas puedo usar?

Utilice pilas alcalinas LR03 (AAA) para máxima autonomía (aproximadamente 7h). Las baterías recargables (700 mAh) dan aproximadamente 5,5h. El LED de batería baja parpadea antes del agotamiento.

¿Cómo fijar el transmisor en la ropa?

Use la pinza de sujeción incluida. Puede invertirla para colgar el transmisor boca abajo. Gracias a su carcasa compacta (53x60x17 mm), cabe fácilmente en un bolsillo o en el cinturón.

¿Qué es el sistema HiDyn plus™?

Es un proceso de reducción de ruido de Sennheiser que mejora la relación señal/ruido (>110 dB) y reduce las interferencias de radio. Requiere un receptor compatible (ej: EM 1046).

¿Cómo limpiar y mantener el SK 5012?

Limpie la carcasa metálica con un paño suave y seco. No use disolventes. Protéjalo de la humedad excesiva. Verifique regularmente el estado de las pilas y los conectores.

MANUAL DE USUARIO SK 5012 SENNHEISER

INSTRUCCIONES PARA EL USO

GEBRUKSAANWIJZING

BRUKSANVISNING

SK 5012 Mikroport-Taschensender

Agradecemos a Ud. la compra de este producto Sennheiser que le convencerá, durante muchos años, gracias a su fiabilidad y al manejo tan sencillo. Se lo garantiza Sennheiser con su nombre y con la idoneidad adequirida desde hacer más de 50 años como fabricante de magnificos productos electroacústicos.

Gracias a sukleuenisimo時間,este aparato es sumamente apropiado para aplicaciones en quedeferalelvarse desapercibido.

Espanol

\section*{Characteristicas}

• Carcasa sumamenteklequeña,enfundacionde metalapresión
  Sumamente resistente
• Estupenda proteccion que impide la penetracion de la humedad
• Interruptor de sensibilitad de 6 niveles, para la adaptacion perfecta de los differentes niveles de entrada del micrófono
• Alimentación de microfonos de electreto
• Técnica PLLsciousamente ideada, 16 canales conmutables
• Sistema de supresión de ruidos HiDyn plus™
• Distancia de tension sofométrica >110 dB (A)
• Convertidor de tension para lograr potencia constante de calidad hasta que se descarguen totalmente las pilas
• Control de operation mediante la iluminación del LED indicator
• Advertencia de final de las pilas mediante el parpadeo periodico del LED indicator
• Indicación de elevación Tmaxima mediante el parpadeo claro del LED indicator
• Fijación sencilla y segura emploando una grapa

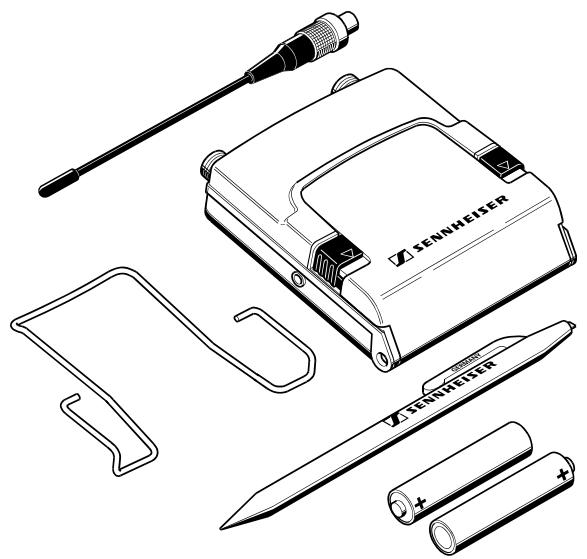

Volumen del suministro

• SK 5012
• Antena
• 2 pilas
• Grapa
  Herramienta para manejar el interruptor

joueds

espeo

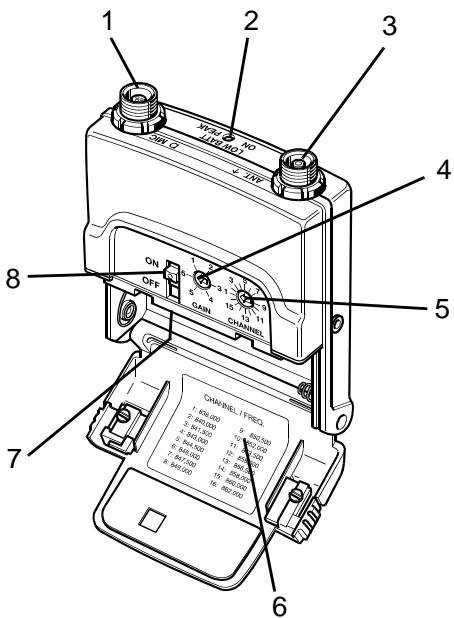

Elementos de mando

1 Entrada del micrófono
2 LEDindicator
3 Casquillo de la antenna
4 Regulador de sensibilitidad
5 Interruptor selector de canales
6 Placa de fecuencia
7 Placa de caracteristicas (en el compartmento de pilas)
8 Interruptor para puesta en增值服务

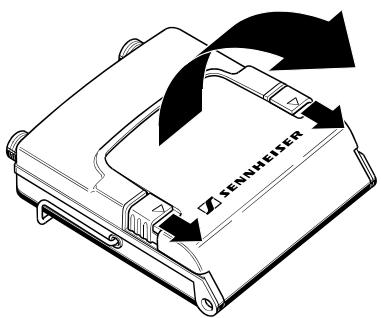

Colocar las pilas

Para abrir el compartmento de pilas empujé hacer abajo, simultaneamente, las lengüetas laterales de bloqueo.

Cologne las dos pilas en el compartmento.

Joueds

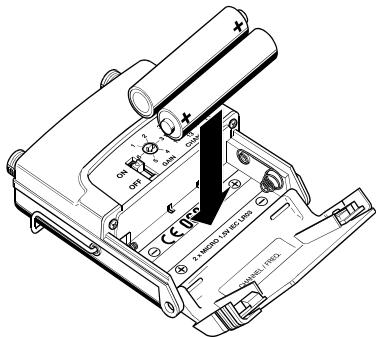

Precaución

Preste atencion a la polaridad.

Al cerrar, las lengüetas laterales de bloqueo deben encasar audiblemente.

El aparato también puede funciona con accumulatoróres.

SK 5012 - 79

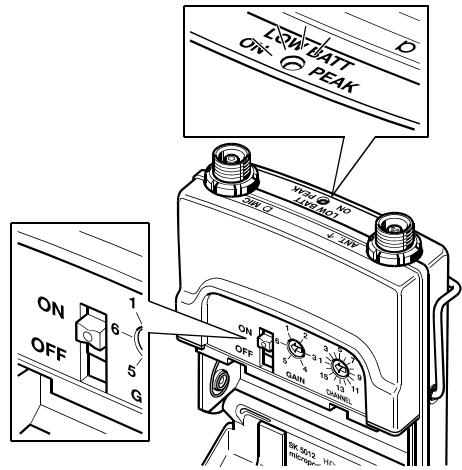

Encender el aparato

Coloque el interruptor de puesta en servicios en ON. Se ilumina el LED rojo. Este LED es al mesmo tiempo el testigo de control para la elevación Tmaxima (PEAK) y la advertencia de que se está descargando las pilas (LOW BATT).

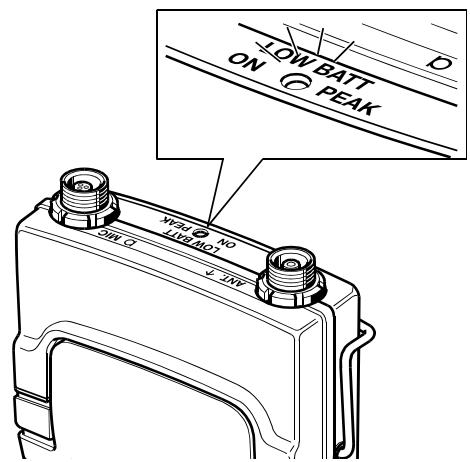

Indicar la descarga de las pilas

El aparato está provisto de un convertidor de tension integrado, que garantiza conditiones constantes de funcionaiento hasta que se descargue totalmente la pila. Unos 30 instantos antes, el parpadeo periodico del LED indicator indica el tiempo de funcionaiento restante.

Cuanto más se descarguen las pilas, más freciente parpadeará el LED indicator.

Nota

AlFuncionarconacumuladores,elLEDsolo parpadearapofo antede que terminel periodo defuncionamento.

espeo

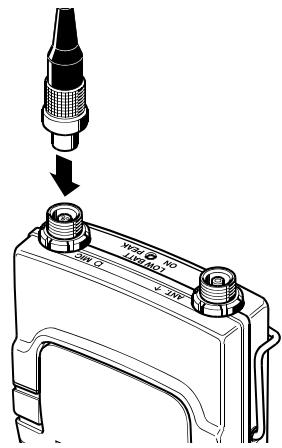

Conectar los microfonos

El aparato está previsto para., funcionar con microfonos enchufables Sennheiser-Lavalier, provistos de un enchufe Lemo especial. La tensión de alimentación Neededa para el., funcioncimiento de los microfonos es suministrada por la entrada de microfondo del transmisor. Inserte el enchufedel microfondo en el casquillo que hay en la parte superior del transmisor; con la sobretuerta, asegure la connexion de enchufe.

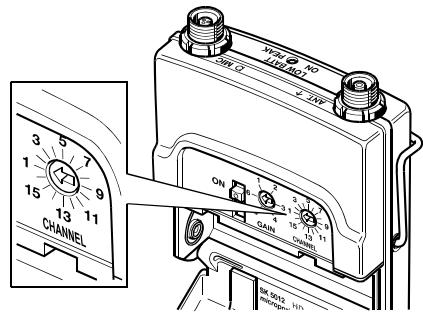

Elegir el canal

Gire el interruptor selector de canales a la posicion deseada. En la placac de fecuencias que hay en el interior de la tapa del compartmento de las pilas encontrará las fecuencias de los differentes canales.

espeao

espeo

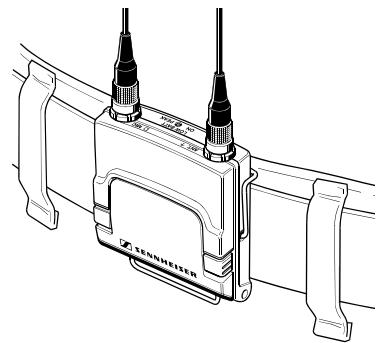

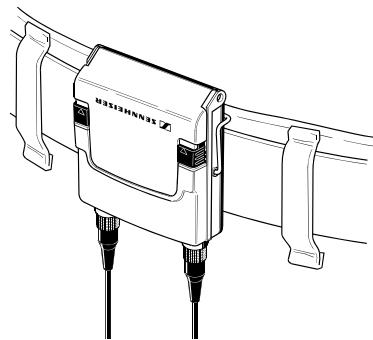

Fijar el transmisor de bonsillo

Gracias a sus reducidas dimensiones y su forma plana,empleando la grapa pourraitularjfar eltransmisor, sin problema algoonaa las prendas de vestir.

La grapa le permitirá fazer el aparato al bonsillo, o bien a la pretina del pantalón o al cinturón.

Para extraer la grapa de la caja basta con tirar de ella por elazo; invertir la operation para volverla a colocar.

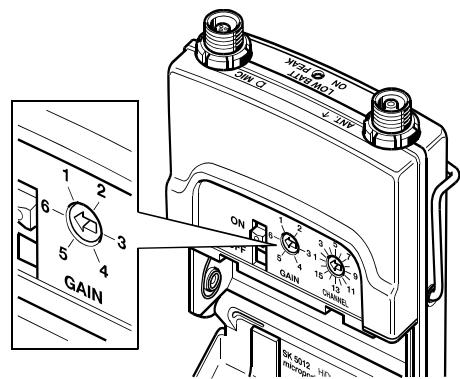

Ajustar la sensibilitidad

Con el interruptor selector de sensibilitidad (GAIN) puede adaptarse la ampliación de la entrada del microfono en 6 niveles, conforme al niveau de los eventos sonoros a esperar.

En la practica, para el ajustedel regulator de sensibili-dad, se ha confirmado la

eficiencia de los siguientes values de orientacion:

Posión 1 = eventos sonoros muy ruidosos, de tonos sumamente altos, a impulsos

Posión 2,3 = voces altas, canto (se habla muy cerca al micrófono)

Posión 3,4,5 = voces normales, entreprises

Posión 6 =voces bajas

Regule la sensibilitad jusqu con un receptor provisto de una indication de elevacion (p.ej. el EM1046).

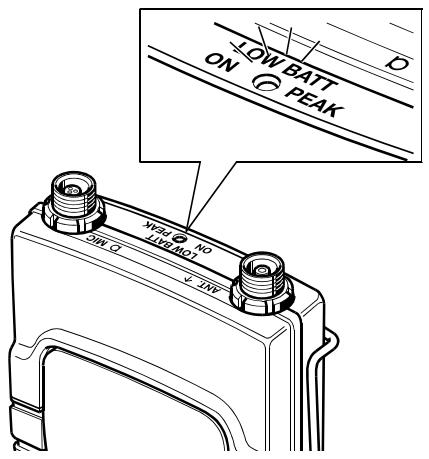

Como orientacion aproximada se ilumina tenuemiente la indicacion demodulacion (PEAK). La sensibilidad está correctamenteajustada cuando la indicacion solo destella al producirse picos de nivel. Paraajustarlo, mantenga o fije elmicrófono en la posicion enque se utilizesa posteriorien

HiDyn plusTM

Este aparato está provisto de HiDyn plus™, el sistema de supresión de ruidos de Sennheiser. Reduce posibles perturbaciones y ruidos durante la radiotransmisión del transmisor al receptor, también provisto de este sistemas (p.ej. EM1046). De tal forma puede establecer un trayecto de transmissions, que se destaca por su sobresaliente seguridad de funciona y Tmaxa calidad de transmisión.

oyeds

Accesorios

Utilice unicamente accesorios originales de Sennheiser.

Precaución

La utilización de componentes de otros fabricantes puede occasionar días en el aparato, dando lugar a la cancellación de la garantía.

Para este aparato pueda suministrarse los siguientes micrófonos enchufables Sennheiser-Lavalier:

MKE 2-4, MKE 102-4 (característica omnidireccional)

MKE 40-4, MKE 104-4 (característica cardioïde)

Efectuar los pedidos a工程技术 del concesionario de Sennheiser encargado de su localidad.

Indicación importante

Para lograr el máximo tiempo de servicios se recomienda emplear pilas de álcali-manganéso, tipo Micro LRC AAA, IEC LR 03.

Que hacer cuando hay algo que no funciona...

Inserte la pilafirmamente.

Verifique la polaridad de las pilas (+ / - )

Verifique el estado de las pilas.

Encienda el transmisor y el receptor.

Conmute el transmisor y el receptor a igual fecuencia.

Preste atencion a que la antenna de recepcion este bajo del alcance del transmisor.

Preste atencion a que la antenna del transmisor y la antenna de recep-. cion no esten apantalladas por medio de constructions metálicas (o por revestimiento metálico).

Preste atencion a que la antenna de recepcion no quede en contacto con laIEL.

Si es imposible eliminar el fallo, dirijase al commerciente especializado que le ha vendido el aparato.

Nunca abra el aparato por su propia cuenta.

Oportunidad de terminales SK 5012

Terminal de la antenna

Rosca = Masa

Antena Impedancia de 50 W

Terminal BF

Rosca + Pin 3 = Masa

Pin 1
+5,2 V para
micrófono
externo especial

Pin 2 BF y alimentacion del conductor de sonido 8,2kW en 5,2 V para micrófono electroto de Sennheiser

Datasétécnicos

Carcasa	Fundación de metal a presión / cromada clara 53 x 60 x 17 mm
Coompartmento de pilas	integrado para 2 pilas de 2 AAA con protección contra polarización inversa
Margen de Frequencia	450 - 960 MHz
Ancho de banda de contacto	24 MHz
Potencia de salute AF	técipamente 30 mW
Estabilidad de Frequencia	± 10 ppm
Emissiones de ondas parásitas	< 4 nW
Tipo de modulación	FM
Elevación nominal	± 40 kHz
Sistema compandor	Sennheiser HiDyn plusTM
Sensibilitidad de entrada	máx. 49 mV eff= -24dBu
Para elevación nominal / 1 KHz BF	atenuable en 5 niveles de 8 dB c/u. máx. tensión de entrada 1,55 Veff
Elevación nominal	± 56 kHz
Consumo de corriente	115 mA / 2,4 V
Margen de transmisión BF	60 Hz - 20 kHz
Dinámica	110 dB(A) ef.
Coeficiente de distorsión	< 0,3% a elevación nominal / 1 kHz
Conexiones	BF: Lemo de 3 pin; HF: Lemo especial coax.
Peso con las pilas	130 g en fund. a presión de zinc

espeo

Tiempo de servicios con cel. primarias

Tiempo de servicios con acum. (2 cel.)

alcali-manganeso = aprox.7

Sennheiser electronic GmbH & Co. KG declares que este aparato cumple las normas y directrices de la CE aplicables.

!Antes de la puesta en funciona deberán observarse los respectivos reclamientos naciones!

Vergunning

Reservado el derechos a introducir modificaciones
