GEBRUIKSAANWIJZING FR760 PHILIPS

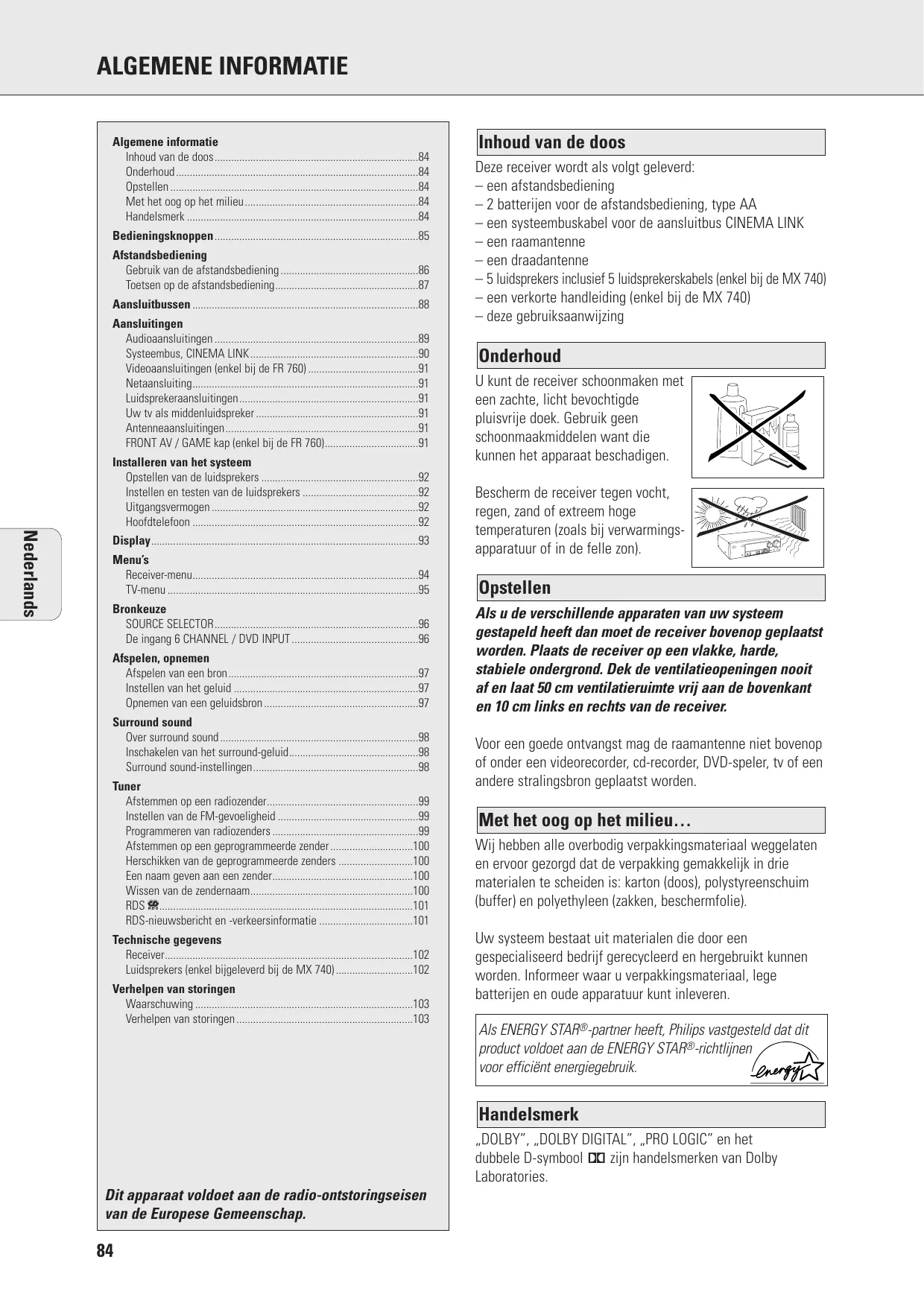

ALGEMENE INFORMATIE Algemene informatie Inhoud van de doos84 Onderhoud84 Opstellen 84 Met het oog op het milieu84 Handelsmerk 84 Bedieningsknoppen85 Afstandsbediening Gebruik van de afstandsbediening 86 Toetsen op de afstandsbediening87 Aansluitbussen 88 Aansluitingen Audioaansluitingen 89 Systeembus, CINEMA LINK90 Videoaansluitingen (enkel bij de FR 760) 91 Netaansluiting91 Luidsprekeraansluitingen91 Uw tv als middenluidspreker 91 Antenneaansluitingen91 FRONT AV / GAME kap (enkel bij de FR 760)91 Installeren van het systeem Opstellen van de luidsprekers 92 Instellen en testen van de luidsprekers 92 Uitgangsvermogen 92 Hoofdtelefoon 92

Display93 Menu’s Receiver-menu94 TV-menu 95 Bronkeuze SOURCE SELECTOR96 De ingang 6 CHANNEL / DVD INPUT 96 Afspelen, opnemen Afspelen van een bron97 Instellen van het geluid 97 Opnemen van een geluidsbron 97 Surround sound Over surround sound98 Inschakelen van het surround-geluid98 Surround sound-instellingen98 Tuner Afstemmen op een radiozender99 Instellen van de FM-gevoeligheid 99 Programmeren van radiozenders 99 Afstemmen op een geprogrammeerde zender 100 Herschikken van de geprogrammeerde zenders 100 Een naam geven aan een zender100 Wissen van de zendernaam100 RDS R101 RDS-nieuwsbericht en -verkeersinformatie 101 Technische gegevens Receiver102 Luidsprekers (enkel bijgeleverd bij de MX 740) 102 Verhelpen van storingen Waarschuwing 103 Verhelpen van storingen 103

Inhoud van de doos Deze receiver wordt als volgt geleverd: – een afstandsbediening – 2 batterijen voor de afstandsbediening, type AA – een systeembuskabel voor de aansluitbus CINEMA LINK – een raamantenne – een draadantenne – 5 luidsprekers inclusief 5 luidsprekerskabels (enkel bij de MX 740) – een verkorte handleiding (enkel bij de MX 740) – deze gebruiksaanwijzing

Onderhoud U kunt de receiver schoonmaken met een zachte, licht bevochtigde pluisvrije doek. Gebruik geen schoonmaakmiddelen want die kunnen het apparaat beschadigen. Bescherm de receiver tegen vocht, regen, zand of extreem hoge temperaturen (zoals bij verwarmingsapparatuur of in de felle zon).

Opstellen Als u de verschillende apparaten van uw systeem gestapeld heeft dan moet de receiver bovenop geplaatst worden. Plaats de receiver op een vlakke, harde, stabiele ondergrond. Dek de ventilatieopeningen nooit af en laat 50 cm ventilatieruimte vrij aan de bovenkant en 10 cm links en rechts van de receiver. Voor een goede ontvangst mag de raamantenne niet bovenop of onder een videorecorder, cd-recorder, DVD-speler, tv of een andere stralingsbron geplaatst worden.

Met het oog op het milieu… Wij hebben alle overbodig verpakkingsmateriaal weggelaten en ervoor gezorgd dat de verpakking gemakkelijk in drie materialen te scheiden is: karton (doos), polystyreenschuim (buffer) en polyethyleen (zakken, beschermfolie). Uw systeem bestaat uit materialen die door een gespecialiseerd bedrijf gerecycleerd en hergebruikt kunnen worden. Informeer waar u verpakkingsmateriaal, lege batterijen en oude apparatuur kunt inleveren. Als ENERGY STAR®-partner heeft, Philips vastgesteld dat dit product voldoet aan de ENERGY STAR®-richtlijnen voor efficiënt energiegebruik.

Handelsmerk „DOLBY”, „DOLBY DIGITAL”, „PRO LOGIC” en het dubbele D-symbool 2 zijn handelsmerken van Dolby Laboratories. Dit apparaat voldoet aan de radio-ontstoringseisen van de Europese Gemeenschap.

™ ¡ ) (*& ^ % $ # @ 1 POWER / STANDBYOm de receiver aan en uit te zetten. 2 CINEMA LINK Om de systeembus tussen de receiver en de tv in en uit te schakelen. 3 Sensor voor de infraroodafstandsbediening. 4 Display 5 SOURCE SELECTOR Om te kiezen tussen de verschillende audio- en videoaansluitingen. 6 VOLUMEOm het volumeniveau hoger of lager in te stellen. 7 FRONT AVOm de ingang FRONT AV / GAME te kiezen (enkel bij de FR 760). 8 TREBLEOm, indien gebruikt combinatie met VOLUME, de hoge tonen in te stellen. 9 BASS Om, indien gebruikt combinatie met VOLUME, de lage tonen in te stellen. 0 LOUDNESS Om de LOUDNESS-functie in en uit te schakelen. ! NEXT 2 TUNER: om een zender te zoeken. MENU: om naar het volgende menuniveau te gaan. @ ENTER / OKOm de keuzes binnen een menu te bevestigen.

# TUNER PRESET X MENU NAVIGATOR TUNER: om de volgende of vorige geprogrammeerde zender te kiezen. MENU: om naar boven en beneden te lopen in een menu. $ 1 PREV. / EXIT TUNER: om een zender te zoeken. MENU: om naar het vorige menuniveau te gaan. % SETUP MENU Om het menu te openen en te sluiten. ^ SENS. Om een hoge of lage afstemgevoeligheid in te stellen. & NEWS/TAOm de RDS-nieuwsbericht- en RDS-verkeersinformatiefuncties in en uit te schakelen. * TUNER AM/FM Om het golfgebied van de tuner te kiezen. ( RADIO TEXT Om door de verschillende soorten RDS-informatie te lopen. ) SURR. MODEDoorloopt de verschillende luidsprekerconfiguraties. ¡ HALL Om de HALL-functie in en uit te schakelen. ™ SURROUND ON/OFF Schakelt tussen de laatst geselecteerde surround modus en stereo.

SS LOUDNE AFSTANDSBEDIENING Gebruik van de afstandsbediening Open het batterijvak van de afstandsbediening en plaats er 2 alkalinebatterijen in, type AA (R06, UM-3). Verwijder de batterijen als ze leeg zijn of als u de afstandsbediening gedurende langere tijd niet zult gebruiken.

TUNER CD Batterijen niet weggooien, maar inleveren als KCA.

De toetsen op de afstandsbediening hebben dezelfde functie als overeenkomstige toetsen op de receiver. Andere apparaten kunne enkel bediend worden indien ze het RC-5- of het RC-6-codesysteem gebruiken.

Belangrijk! U moet gedurende meer dan 1 seconde op een bronknop drukken om de geluidsbron op de receiver te veranderen. Als u minder dan 1 seconde op een bronknop drukt, dan zal de afstandsbediening alleen worden omgeschakeld op gebruik van bedieningsfuncties voor het geselecteerde product. De afstandsbediening blijft ingesteld op de gekozen bron totdat u een andere bronkeuzetoets op de afstandsbediening indrukt. Zo kunt u andere bronnen bedienen (bijvoorbeeld een cassette spoelen) zonder dat u de bron op de receiver verandert.

Toetsen op de afstandsbediening 2 Om de receiver stand-by the schakelen. TUNER, CD, CDR/TAPE, TV, VCR, DVD/6CHOm de afstandsbediening in te stellen voor het bedienen van de verschillende apparaten. Selecteert de bronnen indien langer dan 1 seconde ingedrukt. 1–0Om cijfers in te toetsen voor cd-nummers, radiozenders of frequenties. Nummers die uit twee cijfers bestaan, moeten binnen 2 seconden ingetoetst worden. CINEMA LINK Om de verbinding tussen de receiver en de tv in en uit te schakelen. MENU GUIDE TUNER: Schakelt het receivermenu aan en uit. DVD, TV: Schakelt het DVD/TV-menu aan en uit. OK Om de keuzes binnen een menu te bevestigen. PijltjestoetsenTUNER: Om door een menu te lopen. Pijltjes naar rechts/links dienen voor hogere/lagere frequentie. CD, CDR: Pijltjes naar links/rechts dienen voor het zoeken naar een vorige/volgende passage, omhoog/ omlaag zijn om naar een vorig/volgend nummer te gaan. +A Om het volume van de receiver harder te zetten. -A Om het volume van de receiver zachter te zetten. H Om het geluid van de receiver tijdelijk uit te schakelen. ÉATV Om het volume van de tv harder te zetten. CD, CDR, VCR, DVD: Om het afspelen te starten. ÇATV Om het volume van de tv zachter te zetten. CD, CDR, VCR, DVD: Om het afspelen te beëindigen. í CHANNEL/TRACK ...Om de vorige geprogrammeerde zender te kiezen. VCR: Om de cassette terug te spoelen. CD, CDR, DVD: Om het vorige nummer te kiezen. TV: Om het vorige kanaal te kiezen. ë CHANNEL/TRACK ...Om de volgende geprogrammeerde zender te kiezen. VCR: Om de cassette door te spoelen. CD, CDR, DVD: Om het volgende nummer te kiezen. TV: Om het volgende kanaal te kiezen.

Å PAUSECD, CDR, VCR, DVD: Om het afspelen te onderbreken. DISC FR.D./INDEX CD-, CDR-, DVD-wisselaars: Om naar de volgende disk te gaan. TUNER: Om FREQUENCY DIRECT te kiezen. VCR: Om het zoeken in de index in en uit te schakelen. b DISPLAY/T-CTUNER: Om te kiezen tussen de zendernaam, de frequentie en radiotekst. CD, CDR: Om te kiezen tussen de verschillende tijdsindicaties in het display. TV: Om teletekst in en uit te schakelen. DVD: Om te kiezen tussen titel en hoofdstuk. NEWS/TA Om NEWS en TRAFFIC ANNOUNCEMENT in en uit te schakelen. SURR. ON/OFFOm SURROUND SOUND in en uit te schakelen. ±SMART SOUND Om door de verschillende smart sound-instellingen te lopen. +/- REAR Om het volume van de achterluidsprekers harder/zachter te zetten. Als de testtoon aanstaat, kunt u met deze toetsen het volume van de luidsprekers die u hoort harder/ zachter zetten. SURR. MODEOm door de verschillende surroundinstellingen te lopen. LOUDNESS Om de LOUDNESS-functie in en uit te schakelen. TEST TONE Om de testtoon in en uit te schakelen. Als de testtoon aanstaat, kunt u met +/- REAR het volume van de luidsprekers die u hoort harder/ zachter zetten.

Aansluitbussen Naam van de aansluitbus Voor het aansluiten van: 6,3 mm-hoofdtelefoonbus 1 PHONES Een hoofdtelefoon met 6,3 mm-stekker. op de voorkant. Audio- en video-ingangen 2 FRONT AV / GAME Linker en rechter audio-uitgangen van toestellen zoals videocamera’s aan voorzijde (alleen FR 760) en spelconsoles. 3 FRONT AV / GAME Video-uitgangen van toestellen zoals videocamera’s en spelconsoles. FRONT SPEAKERS 4 R, L Een rechter- en linkervoorluidspreker. 5 CENTER Een middenluidspreker. SURROUND SPEAKERS 6 R, L Een rechter- en linker-surround-luidspreker. AUDIO IN/OUT 8 CDR/TAPE OUT De ingang van een cd-recorder of een cassettedeck. 9 CDR/TAPE IN De uitgang van een cd-recorder of een cassettedeck. 0 CD IN De uitgang van een cd-speler. ! TV IN De uitgang van een tv. @ VCR OUT De ingang van een videorecorder. # VCR IN De uitgang van een videorecorder. 6-kanaals ingang $ 6 CHANNEL /DVD INPUTDe 6-kanaalsuitgang van apparaten zoals een DVD- of laserdiskspeler. VIDEO IN/OUT (enkel bij % DVD IN De uitgang van een DVD-speler. de FR 760) ^ MON OUT De ingang van een monitor (bijvoorbeeld de tv). * VCR IN De uitgang van een videorecorder. ( VCR OUT De ingang van een videorecorder (voor opnames). ¡ TV IN De uitgang van een tv. Antenneaansluitingen & AM LOOP De bijgeleverde raamantenne. ) FM 75 Ω De bijgeleverde draadantenne of buitenantenne. Uitgangen met voorversterking 7 CENTER PRE-OUT De ingang van een tv wanneer deze gebruikt wordt als middenluidspreker (enkel mogelijk wanneer de systeembus CINEMA LINK aangesloten is). ™ SUBWOOFER PRE-OUT De ingang van een actieve subwoofer. Systeembus £ CINEMA LINK De systeembusaansluitingen van een Philips-tv met CINEMA LINK. Netaansluiting ≤ AC OUTLET Levert dezelfde spanning als het net. Maximaal aan te sluiten vermogen 100 W. Netsnoer ∞ Steek, nadat u alle andere aansluitingen gemaakt heeft, de stekker van het netsnoer in het stopcontact.

AANSLUITINGEN Audioaansluitingen

AANSLUITINGEN Systeembus, CINEMA LINK Als de receiver en uw Philips TV (of nog beter met extra Philips VCR of DVD-speler) met CinemaLink worden aangesloten op het CINEMA LINK-systeembussturing, worden enige extra systeemmogelijkheden geboden: – Wanneer u een geluidsbron inschakelt dan schakelt het systeem automatisch naar die ingang. – U kunt het systeem bedienen via het tv-scherm. Afhankelijk van de talen waarover uw tv beschikt, kan dat in een taal naar keuze. – De tv kan dienst doen als middenluidspreker van uw systeem zodat u geen aparte middenluidspreker nodig heeft. (De kabel A moet afzonderlijk worden aangekocht.) – Door op de standby-knop van de afstandsbediening te drukken, kunt u het volledige systeem overschakelen op standby.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN AANSLUITINGEN Netaansluiting

Antenneaansluitingen

Het typeplaatje bevindt zich op de achterkant van de receiver.

AM (MW)-antenne De raamantenne is uitsluitend voor gebruik binnenshuis. Plaats de antenne zo ver mogelijk uit de buurt van de receiver, de tv, de kabels, een DVD-speler, een viderecorder of andere stralingsbronnen.

1 Controleer of de netspanning op het typeplaatje overeenkomt met de plaatselijke netspanning. Is dit niet het geval, neem dan contact op met uw leverancier of serviceorganisatie.

1 Sluit de stekker van de raamantenne aan op AM LOOP zoals hieronder aangegeven.

2 Verbind het netsnoer met het stopcontact. Om het toestel volledig van het net te scheiden moet de netstekker uit de muurcontactdoos worden getrokken.

2 Plaats de antenne zo ver mogelijk uit de buurt van stralingsbronnen. 3 Draai de antenne voor een zo goed mogelijke ontvangst.

Luidsprekeraansluitingen De luidsprekeraansluitingen op de receiver zijn klemaansluitingen. Sluit aan zoals hieronder aangegeven.

1 Sluit altijd de gekleurde (of gemerkte) draad aan op de gekleurde aansluiting en de zwarte (of niet-gemerkte) draad op de zwarte aansluiting. 2 Verbind: – De linkervoorluidspreker met L (rood en zwart) – De rechtervoorluidspreker met R (rood en zwart) – De middenluidspreker met (blauw en zwart) – De linker-surround-luidspreker met SURROUND L (grijs en zwart) – De rechter-surround-luidspreker met SURROUND R (grijs en zwart)

Uw tv als middenluidspreker U kunt uw Philips-tv met CINEMA LINK als middenluidspreker gebruiken. Voor tv’s met een scart-aansluiting heeft u een extra audioverloopkabel (van cinch naar scart) nodig. Voor tv’s met cinch-aansluitingen heeft u extra cinch-kabels nodig. Kijk in de gebruiksaanwijzing van uw tv om te weten hoe u uw tv als middenluidspreker kunt gebruiken.

FM-antenne De bijgeleverde draadantenne dient enkel voor het ontvangen van zenders in de buurt. Voor een betere ontvangst adviseren wij u gebruik te maken van het kabelantennesysteem of van een buitenantenne. 1 Sluit de bijgeleverde draadantenne aan op FM 75 Ω zoals hieronder aangegeven. 2 Zet de antenne in verschillende standen voor een zo goed mogelijke ontvangst. • Als u gebruik maakt van het kabelantennesysteem of van een buitenantenne, sluit deze dan aan op FM 75 Ω in plaats van de draadantenne. FM 75 Ω

FRONT AV / GAME kap (enkel bij de FR 760) • Om de FRONT AV / GAME kap te verwijderen, moet u aan de rechterkant van de kap drukken. • Zet de kap in langs onder om het compartiment af te sluiten.

Opstellen van de luidsprekers Algemene tips voor het opstellen Plaats uw luidsprekers bij voorkeur niet in een hoek of op de grond, want dan worden de bassen te sterk. Als u de luidsprekers achter een gordijn, meubels enzovoort plaatst dan worden de hoge tonen verzwakt. De luisteraar moet de luidsprekers vanuit de luisterpositie steeds kunnen „zien”.

Elke ruimte heeft andere akoestische kenmerken en de mogelijkheden voor het opstellen zijn vaak beperkt. U vindt de beste opstelling voor uw luidsprekers aan de hand van de illustratie hierboven. Voor een goed surround-geluid adviseren wij minimaal 5 luidsprekers (2 voor, één midden, 2 achter). U kunt ook met minder luidsprekers een soort surround-geluid verkrijgen. Dit door de signalen die bestemd zijn voor de ontbrekende luidsprekers naar de bestaande te leiden. Zie „Menu’s” voor het correct installeren van de receiver voor het aantal luidsprekers en de grootte van de gebruikte luidsprekers. Opstellen van de voorluidsprekers De voorluidsprekers moeten links en rechts voor de luisterplek geplaatst worden zoals gewone stereoluidsprekers. Opstellen van de middenluidspreker De centrale luidspreker moet in het midden tussen de twee voorste luidsprekers geplaatst worden bijvoorbeeld onder of op de tv. De beste hoogte voor de middenluidspreker is op oorhoogte (terwijl u zit). Opstellen van de surround-luidsprekers De surround-luidsprekers moeten tegenover elkaar staan en een rechte lijn vormen met de luisterplek, of ietwat achter de luisterplek staan. Opstellen van de subwoofer Met een subwoofer kunt u de weergave van de lage tonen flink versterken. De subwoofer kan overal in de kamer opgesteld worden aangezien het niet mogelijk is te herkennen waar de lage tonen vandaan komen. Maar plaats de subwoofer bij voorkeur niet in het midden van de kamer omdat de lage tonen dan weer verzwakt kunnen worden. Plaats niets op de subwoofer.

Instellen en testen van de luidsprekers Voor een optimaal surround-geluid moet het relatieve volume van de luidsprekers ingesteld worden. Zorg ervoor dat u op de normale luisterplek zit wanneer u het volume van de luidsprekers instelt. Zie „Receiver-menu” voor het installeren van de gebruikte luidsprekers. Als ideale instelling moet het volume in de luistersituatie gelijk zijn uit alle luidsprekers. 1 Druk op POWER / STANDBY om de receiver aan te zetten. 2 Druk op TEST TONE op de afstandsbediening. y U hoort een testtoon afkomstig van de verschillende luidsprekers. 3 Druk op +/- REAR op de afstandsbediening om het volume van de huidige luidspreker harder/ zachter te zetten. 4 Druk op TEST TONE op de afstandsbediening. y De testtoon stopt. Opmerking: Als u niet helemaal tevreden bent met de volumeinstellingen dan kunt u het beste kleine wijzigingen aanbrengen tijdens surround sound-weergave.

Uitgangsvermogen Als de receiver te hard wordt gezet (extreem hoog uitgangsvermogen) dan kunnen er vervormingen optreden die uw luidsprekers ernstig kunnen beschadigen. Als u vervormingen bemerkt, zet het volume en de tonenregeling dan op een zodanig niveau dat het geluid weer goed klinkt. Om oververhitting van het apparaat te voorkomen is een beveiliging ingebouwd. Daardoor kan het heel uitzonderlijk gebeuren dat uw apparaat automatisch uitgeschakeld wordt. Schakel in zo’n geval het apparaat uit en laat het afkoelen voor u het opnieuw gebruikt.

Hoofdtelefoon Als u een hoofdtelefoon aansluit op PHONES dan worden de luidsprekers uitgeschakeld. De receiver gaat over op STEREO en het surround-geluid wordt teruggebracht tot een stereosignaal dat wel weergegeven kan worden door een gewone hoofdtelefoon. Zodra u de stekker van de hoofdtelefoon uit de receiver haalt, worden de luidsprekers weer ingeschakeld. Wilt u opnieuw surround-geluid horen, stel de receiver dan terug in op Surround Sound.

DISPLAY Statusindicators

Display Het display van de receiver bestaat uit 3 delen, die voor de volgende informatie gebruikt worden: Menu-indicaties

Deze indicators laten u de verschillende receiver-instellingen zien en geven er informatie over.

Deze indicaties laten u zien of het menu al dan niet geopend is en geven aan in welke richting u kunt gaan. M E N U het

menu is geopend 1u kunt terugkeren naar het vorige onderwerp in het menu met 1 PREV. / EXIT (toets „naar links” op de afstandsbediening) 3 u kunt naar boven lopen binnen een lijst van mogelijkheden met X MENU NAVIGATOR (toets „omhoog” op de afstandsbediening) 4 u kunt naar beneden lopen binnen een lijst van mogelijkheden met X MENU NAVIGATOR (toets „omlaag” op de afstandsbediening) 2u kunt verdergaan naar het volgende onderwerp in het menu met NEXT 2 (toets „naar rechts” op de afstandsbediening) O Kom de weergegeven keuzemogelijkheid te bevestigen

tuner is afgestemd op een geprogrammeerde radiozender SENS HI de tuner is ingesteld op „hoge afstemgevoeligheid” SENS LO de tuner is ingesteld op „lage afstemgevoeligheid” C I N E M A L I N K O N CINEMA LINK is ingeschakeld = er wordt een FM-zender ontvangen in stereo SMART SOUND één van de geprogrammeerde klankinstellingen van de receiver is in gebruik Rer wordt een RDS-zender ontvangen EON er wordt een RDS-zender met EON ontvangen HALLhet HALL-effect is ingeschakeld TA RDS-verkeersinformatie is ingeschakeld NEWS RDS-nieuwsberichten is ingeschakeld LOUDNESS de LOUDNESS-functie is ingeschakeld Informatiegedeelte

GUIDE OK MENU Dit gedeelte wordt gebruikt voor informatie over de receiver, tunerfrequenties, keuzemogelijkheden in een menu, instellingen en lopende tekstboodschappen.

MENU’S Receiver-menu De receiver is voorzien van een menusysteem. De verschillende menuopties zijn op een logische manier aan elkaar gerelateerd. Veronderstel dat u geen middenluidspreker aangesloten heeft en dus CENTER LS (middenluidspreker) op NO (no) gezet heeft. Probeert u vervolgens VOL CENTER (volume midden) te gebruiken dan loopt een boodschap in het display om u te laten weten dat dit niet mogelijk is (INSTALL CENTER SPEAKER - installeer middenluidspreker). Het menu werkt steeds op dezelfde manier. De pijltjes in het display geven aan in welke richting u kunt lopen. 1 Druk op SETUP MENU. y In het display verschijnt MENU, en * VOL BAL. • U kunt het menu op elk moment afsluiten door op SETUP MENU te drukken. 2 Draai X MENU NAVIGATOR tot de gewenste keuzemogelijkheid (of instelling) in het display verschijnt.

3 Druk op NEXT 2 om de keuzemogelijkheid in het display te kiezen (of ENTER / OK om de instelling te bevestigen). • U kunt elke keuzemogelijkheid verlaten (de instellingen blijven dan ongewijzigd) door op 1 PREV. / EXIT te drukken. Menustructuur * VOL BAL (volume balance) Instellen van de relatieve volumebalans tussen de aangesloten luidsprekers. TEST TONE Testtoon: on/off (aan/uit) VOL FR-L Volume linkervoorluidspreker: –50...+50 VOL FR-R Volume rechtervoorluidspreker: –50...+50 VOL CENTER Volume middenluidspreker: –50...+50 VOL REAR-L Volume linkerachterluidspreker: –50...+50 VOL REAR-R Volume rechterachterluidspreker: –50...+50 VOL SUBW Volume subwoofer: –50…+50

* LS SETUP (luidsprekeropstelling) Kiezen van de gebruikte luidsprekers. Kiezen van de grootte van de gebruikte luidsprekers, voor een optimale geluidsweergave. De afstand tussen de normale luisterplek en de luidsprekers bepaalt de vertragingstijd voor het surround-geluid. Opmerking: Wanneer de ingang 6 CHANNEL / DVD INPUT gebruikt wordt dan kunnen deze waarden niet veranderd worden. CENTER LS Middenluidspreker aanwezig: yes/no (ja/neen) REAR LS Achterluidsprekers aanwezig: yes/no (ja/neen) CENTR SIZE Middenluidspreker: small/large (klein/groot) DIST L/ R Afstand tot de voorluidsprekers: 1…10 m DIST REAR Afstand tot de achterluidsprekers: 1…10 m * TUNER (tuner) Instellingen voor geprogrammeerde radiozenders (zie „TUNER” voor meer informatie). AUTO INST Automatisch programmeren van radiozenders MAN INST Handmatig programmeren van radiozenders GIVE NAME Geven van een naam aan een geprogrammeerde zender RESHUFFLE Herschikken van de geprogrammeerde zenders

MENU’S Tv-menu Als de receiver aangesloten is op een Philips CINEMA LINK-tv via de systeembusaansluitingen CINEMA LINK (zie „AANSLUITINGEN") dan kunt u het systeem via de tv installeren. Aan het menu wordt dan de keuzemogelijkheid RECEIVER toegevoegd. Als CINEMA LINK ingeschakeld is dan verschijnen de instellingen van de receiver gedurende een paar seconden op het tv-scherm. In de gebruiksaanwijzing van uw tv vindt u hoe u het tv-menu moet gebruiken. De mogelijkheden kunnen per tv-model verschillen. Inschakelen van de aansluiting • Druk op CINEMA LINK om de aansluiting tussen de receiver en de tv in of uit te schakelen. y Als de aansluiting ingeschakeld is dan verschijnt in het display CINEMA LINK ON.

Opmerking: We raden u aan CINEMA LINK uit te schakelen wanneer u gaat opnemen. Zo voorkomt u ongewenste onderbrekingen door veranderingen in de tv-instellingen. Als CINEMA LINK ingeschakeld is en het tv-menu is geopend dan verschijnt in het display TV MENU en de menu- en geluidsfuncties op de receiver worden geblokkeerd.

BRONKEUZE SOURCE SELECTOR Wanneer u een bron kiest door SOURCE SELECTOR te draaien, worden de audio-ingangen – en (enkel bij de FR 760) de videoingangen – met de bijbehorende naam geactiveerd. Het inkomend signaal wordt weergegeven door alle audio- en – indien de bron ook een videosignaal geeft – video-uitgangen van de receiver.

Gekozen bronGebruikte aansluitbus 6 CH / DVD Audio-ingang 6 CHANNEL / DVD INPUT en video-ingang DVD IN (enkel bij de FR 760) TUNER Het tuner-gedeelte van de receiver is in gebruik, alle ingangen zijn uitgeschakeld. CD Audio-ingang CD IN CDR/TAPE Audio-ingang CDR/TAPE IN TVAudio-ingang TV IN en video-ingang TV IN (enkel bij de FR 760) VCR Audio-ingang VCR IN en video-ingang VCR IN (enkel bij de FR 760)

De ingang 6 CHANNEL / DVD INPUT De 6 CHANNEL / DVD INPUT kan worden gebruikt voor aansluiting van een toestel met een ingebouwde meerkanalen-decoder (bijv. Dolby Digital, DTS enz.) en 6-kanalen uitgang, bijv. van een hoogwaardige DVD-speler. Wanneer de audio-ingang 6 CHANNEL / DVD INPUT gebruikt wordt dan doet de receiver dienst als meerkanaalsversterker. De bron produceert een surround-geluid en stuurt dit naar de receiver verdeeld in de nodige kanalen. Daarom hebben de toetsen SURROUND ON/OFF, HALL en SURR. MODE ook geen effect aangezien het aangeboden signaal reeds meerkanaals is. De bron die aangesloten is op de audio-ingang 6 CHANNEL / DVD INPUT kan niet opgenomen worden.

AFSPELEN, OPNEMEN Afspelen van een bron

Opnemen van een geluidsbron

1 Druk op POWER / STANDBY om de receiver aan te zetten.

Als u een geluidsbron wilt opnemen dan moet u deze kiezen met SOURCE SELECTOR. Het inkomende signaal wordt weergegeven door alle audio- en – indien de geluidsbron ook een videosignaal heeft – video-uitgangen van de receiver. De klankinstellingen hebben geen invloed op de opname.

• U kunt de ingang FRONT AV/GAME kiezen door op FRONT AV te drukken (enkel bij de FR 760). 3 Start het afspelen van de bron zoals u dat altijd doet.

Instellen van het geluid • Draai VOLUME om het volume in te stellen. y In het display verschijnt VOLUME en het volumeniveau tussen 0 en 50. 1 Druk op BASS of TREBLE. y In het display verschijnt kort BASS of TREBLE en de huidige instelling. Daarna loopt door het display TURN VOLUME KNOB TO CHANGE. 2 Draai VOLUME om de lage of hoge tonen in te stellen. y In het display verschijnt kort BASS of TREBLE en de huidige instelling. Opmerking : Als VOLUME of een andere knop gedurende 5 seconden niet gebruikt wordt dan wordt het instellen van de lage of hoge tonen afgesloten.

1 Draai SOURCE SELECTOR (of druk op FRONT AV – enkel bij de FR 760) om de geluidsbron te kiezen die u wilt opnemen. y In het display verschijnt de naam van de geluidsbron. 2 Zet het apparaat waarmee u wilt opnemen klaar. Het apparaat moet aangesloten zijn op één van de uitgangen van de receiver. 3 Start de opname op het apparaat waarmee u opneemt. 4 Start het afspelen op de geluidsbron op de gebruikelijke manier. Opmerkingen: – Het audio- en videosignaal van VCR IN wordt niet weergegeven door VCR OUT. Hetzelfde geldt voor het audiosignaal van CDR/ TAPE IN door CDR/ TAPE OUT. – De bron die aangesloten is op de audio-ingang 6 CHANNEL / DVD INPUT kan niet opgenomen worden.

• Druk op±SMART SOUND op de afstandsbediening om door de voorgeprogrammeerde klankinstellingen (smart sounds) te lopen: MOVIE (film), SPEECH (praten), MUSIC (muziek), MULTI-MEDIA (multimedia) en PERSONAL (persoonlijk). (bij PERSONAL kiest de gebruiker de instelling van de hoge en de lage tonen.) y In het display verschijnt SMART SOUND en, als de smart sound-functie ingeschakeld is, loopt de naam van de gekozen klankinstelling eenmaal door het display. • Druk op LOUDNESS om de loudness-functie in of uit te schakelen. y Is de loudness-functie ingeschakeld dan verschijnt LOUDNESS in het display.

2 Draai SOURCE SELECTOR om een bron te kiezen. y In het display verschijnt de naam van de bron.

SURROUND SOUND Over surround sound

Surround sound-instellingen

Surround sound biedt u een compleet nieuwe luisterervaring. U zult het gevoel hebben dat u zich ten midden van de actie bevindt want het geluid komt van overal om u heen. Let op tv-uitzendingen, audio- en videocassettes en cd’s met het logo 3 of 1 deze zijn gecodeerd voor een meerkanaals surround-weergave.

HALL De geluidsweergave wordt benadrukt en er wordt een lichte echo toegevoegd. U krijgt zo de indruk dat u zich in een grote ruimte bevindt.

Merk wel dat DVD-discs niet altijd volwaardige meerkanalen surround bevatten. Informeer bij uw leverancier om zeker te weten of een disk voor meerdere kanalen gecodeerd is. De meest gewone stereocassettes en cd’s geven, als ze met surround-geluid afgespeeld worden, een goed resultaat. Mocht de weergave bij surround-weergave vervormd klinken, schakel dan over op normale stereoweergave. De beschikbaarheid van de verschillende surroundinstellingen die beschreven staan, hangt af van het aantal luidsprekers dat gebruikt wordt en van de inkomende geluidsinformatie.

Inschakelen van het surround-geluid Wanneer het surround-geluid ingeschakeld is, kunt u kiezen uit de verschillende surroundinstellingen. De mogelijkheden zijn afhankelijk van de luidsprekeropstelling zoals die gedefinieerd is in het receivermenu. 1 Druk op SURROUND ON/OFF om het surround-geluid in te schakelen. y De gebruikte surround-instelling loopt door het display. 2 Druk herhaaldelijk op SURR. MODE om naar de verschillende (beschikbare) surround-instellingen te luisteren. yDe gebruikte surround-instelling loopt door het display. 3 Druk op HALL om hall in of uit te schakelen. yAls hall ingeschakeld is, verschijnt in het display HALL. 4 Druk op SURROUND ON/OFF om het surround-geluid in of uit te schakelen. y SURROUND OFF loopt door het display. Opmerking: Het surround-geluid werkt niet als de ingang 6 CHANNEL / DVD INPUT gebruikt wordt.

SURROUND <PRO LOGIC> Met de surround-instelling kunt u een normaal surroundgeluid weergeven via 4 of 5 luidsprekers. FRONT-3 STEREO <PRO LOGIC> Het surround-geluid wordt uitgeschakeld. Bij 3 Stereo luistert u naar een surround-geluid zonder de surround-luidsprekers te gebruiken. STEREO Alle geluid wordt weergegeven en afgespeeld via de linkeren rechtervoorluidsprekers. Op die manier is normale stereoweergave mogelijk.

TUNER Afstemmen op een radiozender

Programmeren van radiozenders

U kunt radiozenders zoeken door de frequentieband te scannen. Als u de frequentie van een zender kent, kunt u die ook rechtstreeks intoetsen. Als een FM-zender in stereo uitgezonden en ontvangen wordt dan verschijnt in het display =.

U kunt in het totaal 30 radiozenders programmeren. De receiver kan de zenders automatisch zoeken en programmeren maar u kunt dit ook zelf doen.

2 Druk herhaaldelijk op TUNER AM/FM om het golfgebied te kiezen. y In het display verschijnt het gekozen golfgebied. 3 Houd 1 of 2 ongeveer 1 seconde ingedrukt. y In het display verschijnt SEARCH en de tuner stemt af op een zender van voldoende sterkte. 4 Herhaal deze handelingen tot u de gewenste zender gevonden heeft. • Om af te stemmen op een zwakke zender: druk zo vaak als nodig kort op 1 of 2 tot de ontvangst optimaal is. Afstemmen op een radiozender door de frequentie in te toetsen (enkel met de afstandsbediening) 1 Druk op TUNER. y In het display verschijnt TUNER. 2 Druk op FR. D.. y In het display verschijnt _. 3 Toets met 1–0 de frequentie van een radiozender in. Opmerking: Enkel geldige frequenties binnen het bereik van de tuner kunnen ingetoetst worden.

Instellen van de FM-gevoeligheid U kunt de afstemgevoeligheid van de tuner laag instellen zodat enkel naar zenders met een sterk signaal gezocht wordt (enkel FM). 1 Draai SOURCE SELECTOR om de tuner te kiezen. y In het display verschijnt TUNER. 2 Druk op SENS. op de receiver. y In het display verschijnt gedurende 5 seconden SENS HI of SENS LO.

Automatisch programmeren 1 Kies * TUNER uit het menu en druk op NEXT 2. 2 Kies AUTO INST en druk op NEXT 2. y In het display verschijnen het zendernummer waarmee het programmeren begonnen zal worden, het golfgebied en AUTO. 3 Draai TUNER PRESET X om het zendernummer waarmee het programmeren begonnen moet worden te wijzigen. 4 Kies het gewenste golfgebied met TUNER AM/FM. 5 Druk op ENTER / OK om het programmeren te starten. y AUTO INST knippert en alle beschikbare zenders worden geprogrammeerd; dit kan enkele minuten duren. Het programmeren is klaar als AUTO INST ophoudt met knipperen. Handmatig programmeren 1 Kies * TUNER uit het menu en druk op NEXT 2. 2 Kies MAN INST en druk op NEXT 2. y In het display verschijnen een zendernummer, het golfgebied en de frequentie. 3 Draai TUNER PRESET X om het zendernummer waaronder u de zender wilt opslaan te wijzigen. 4 Stem af op de gewenste radiozender (zie „Afstemmen op een radiozender”). 5 Druk op ENTER / OK om uw keuze te bevestigen. y In het display verschijnt kort STORED. De radiozender is nu geprogrammeerd onder het gekozen zendernummer. 6 Kies en programmeer op dezelfde manier alle gewenste zenders.

Opmerking: Tijdens het zoeken naar een radiozender ziet u in het display de huidige gevoeligheid. In dit geval betekent SENS LO dat de tuner enkel radiozenders met een sterk signaal zoekt.

Zoeken naar een radiozender 1 Draai SOURCE SELECTOR om de tuner te kiezen. y In het display verschijnt TUNER.

TUNER Afstemmen op een geprogrammeerde zender

Een naam geven aan een zender

1 Draai SOURCE SELECTOR op TUNER om de tuner te kiezen. y In het display verschijnt TUNER.

U heeft de mogelijkheid om elke geprogrammeerde radiozender zelf een naam te geven. Ook RDS-zenders kunt u een andere naam geven.

2 Draai TUNER PRESET X om een geprogrammeerde zender te kiezen. y In het display verschijnen PRESET, het zendernummer en de zender.

Herschikken van de geprogrammeerde zenders Het kan zijn dat u na het programmeren de volgorde van de geprogrammeerde zenders wilt wijzigen. Met RESHUFFLE kunt u de zenders van plaats verwisselen. 1 Kies * TUNER uit het menu en druk op NEXT 2. 2 Kies RESHUFFLE en druk op NEXT 2. y In het display verschijnen PRESET, een zendernummer en de zender.

1 Kies * TUNER uit het menu en druk op NEXT 2. 2 Kies GIVE NAME (naam geven) en druk op NEXT 2. y In het display verschijnt een geprogrammeerde zender. 3 Draai TUNER PRESET X om de zender te kiezen die u een andere naam wilt geven. 4 Druk op ENTER / OK om uw keuze te bevestigen. y In het display verschijnt de bestaande naam of ________. 5 Draai TUNER PRESET X om een letter te kiezen en NEXT 2 of 1 PREV. om naar de volgende of vorige positie te gaan.

3 Draai TUNER PRESET X om een geprogrammeerde zender te kiezen.

6 Druk, nadat u de hele naam ingegeven heeft, op ENTER / OK om te bevestigen. y In het display verschijnt STORED en de naam is opgeslagen.

4 Druk op ENTER / OK om uw keuze te bevestigen. y In het display verschijnen het gekozen zendernummer <-> en een tweede zendernummer.

Opmerking: Wilt u opnieuw de RDS-zendernaam gebruiken, wis dan de naam die u zelf gegeven heeft.

5 Draai TUNER PRESET X om het nieuwe zendernummer te kiezen. 6 Druk op ENTER / OK om het wisselen van plaats te bevestigen. y In het display verschijnt kort RESHUFFLED en de twee zenders zijn van plaats gewisseld.

Wissen van de zendernaam 1 Kies uit het menu * TUNER, en kies GIVE NAME. y In het display verschijnt een geprogrammeerde zender. 2 Draai X MENU NAVIGATOR om de naam te kiezen die u wil wissen. 3 Druk op ENTER / OK om uw keuze te bevestigen. 4 Druk op 1 PREV. terwijl de eerste letter knippert. y CL knippert links van de zendernaam. 5 Druk op ENTER / OK om de zendernaam te wissen. Of, als u van gedachte verandert, druk op 1 PREV. om de zendernaam te laten staan.

TUNER RDS R Radio Data System is een dienst van de zendstations waarbij FM-zenders extra informatie uitzenden. Als u en RDS-zender ontvangt dan verschijnen in het display R en de zendernaam. De verschillende soorten RDS-informatie • Druk herhaaldelijk op RADIO TEXT op de receiver om de volgende soorten informatie in het display te laten verschijnen (indien beschikbaar): – Tekstboodschappen – De RDS-tijd – De frequentie – De zendernaam Opmerking: Het tijdssignaal dat door bepaalde RDS-zenders uitgestuurd wordt, is niet altjid even nauwkeurig.

RDS-nieuwsbericht en -verkeersinformatie

U kunt de tuner zo instellen dat het geluid onderbroken wordt wanneer een RDS-zender een nieuwsbericht of verkeersinformatie verstuurt. Deze functies werken enkel indien de vereiste RDS-signalen uitgezonden worden. Als een RDS-zender tevens een EON-signaal (Enhanced Other Networks) meestuurt dan verschijnt in het display EON. Dit signaal stelt de tuner in staat niet alleen bij de gekozen RDS-zender, maar over het hele golfbereik van de EON-zender op zoek te gaan naar nieuwsberichten en verkeersinformatie. 1 Stem af op de gewenste RDS-zender. 2 Druk op NEWS/TA: Eenmaal zodat NEWS in het display verschijnt; hiermee wordt de nieuwsberichtfunctie ingeschakeld. Tweemaal zodat TA in het display verschijnt; hiermee wordt de verkeersinformatiefunctie ingeschakeld. Driemaal zodat TA en NEWS in het display verschijnen; hiermee worden beide berichtenfuncties ingeschakeld. 3 Zet een van de geluidsbronnen aan op de normale manier. y Terwijl een nieuwsbericht of verkeersinformatie uitgezonden wordt, schakelt de receiver over op de tuner en in het display knippert NEWS of TA. 4 Druk op NEWS/TA tot de indicatie uit het display verdwijnt om de functie(s) uit te schakelen. of Druk op NEWS/TA tijdens een bericht om de functie(s) uit te schakelen. Opmerking: Let erop dat u de nieuwsbericht- en verkeersinformatiefunctie uitschakelt als u gaat opnemen want anders worden deze berichten ook opgenomen.

TECHNISCHE GEGEVENS Nederlands

Luidsprekers (enkel bijgeleverd bij de MX 740)

Wijzigingen voorbehouden zonder kennisgeving. Algemeen Stroomverbruik (FR 740, MX 740)210 W Stroomverbruik (FR 760)255 W Stroomverbruik in stand-by < 2 W Afmetingen, b × h × d 435 × 135 × 350 mm Gewicht (FR 740, MX 740)8,6 kg Gewicht (FR 760)9,4 kg Versterkergedeelte (0,7 % THD, 6 Ω, 1 kHz) Uitgangsvermogen, bij stereo (FR 740, MX 740) (DIN)...2 × 60 W Uitgangsvermogen, bij surround (FR 740, MX 740) Voor 2 × 60 W Midden60 W Surround2 × 60 W Uitgangsvermogen, bij stereo (FR 760) (DIN)2 × 100 W Uitgangsvermogen, bij surround (FR 760) Voor 2 × 100 W Midden100 W Surround2 × 100 W Lage tonen ±9 dB bij 100 Hz Hoge tonen±9 dB bij 10 kHz Loudness...+6 dB bij 100 Hz (-30 dB); +3 dB bij 10 kHz (-30 dB) Totale harmonische vervorming0,05 % bij 1 kHz, 5 W Frequentiebereik 20–20 000 Hz, ±1 dB Signaal/ruis-verhouding ≥ 82 dB Kanaalscheiding (1 kHz)≥ 45 dB Overspraak (1 kHz) ≤ -65 dB Ingangen Lijningangen 250 mV/47 kΩ 6 CH 250 mV/40 kΩ FRONT AV (enkel FR 760) 250 mV/22 kΩ Uitgangen Netuitgang (geschakeld) totaal max. 100 W Lijnuitgangen 250 mV/1 kΩ Subwoofer pre-out0,8 V/1 kΩ Center pre-out0,8 V/1 kΩ Hoofdtelefoon8–600 Ω (3 V e.m.f., 60 Ω) Luidsprekers≥ 6 Ω Tuner Golfbereik FM87,5–108,0 MHz MW531–1 602 kHz LW153–279 kHz Gevoeligheid Stereo FM 41 dBf Mono FM15 dBf Totale harmonische vervorming Stereo FM 0,3 % Mono FM0,85 % Frequentiebereik 63–12 500 Hz ±1 dB Signaal/ruis-verhouding Stereo FM55 dB Mono FM60 dB Kanaalscheiding 35 dB bij 1 kHz

Wijzigingen voorbehouden zonder kennisgeving. Voorluidsprekers Impedantie6 Ω Frequentiebereik40–20 000 Hz Belastbaar vermogen60 W Belastbaar piekvermogen 120 W Gevoeligheid89 dB Luidsprekers 1 × 51⁄4 inch woofers, 1 × 2 inch tweeter Passieve straler 1 × 61⁄2 inch woofer Overgangsfrequenties 4 000 Hz Afmetingen, h × b × d 421 × 219 × 191 mm Gewicht circa 2,5 kg Achterluidsprekers Impedantie6 Ω Frequentiebereik100–20 000 Hz Belastbaar vermogen60 W Belastbaar piekvermogen 120 W Gevoeligheid89 dB Luidsprekers 1 × 4 inch breedband Passieve straler 1 × 61⁄2 inch woofer Overgangsfrequenties 4 500 Hz Afmetingen, h × b × d 179 × 181 × 92 mm Gewichtcirca 0,7 kg per luidspreker Middenluidsprekers Impedantie6 Ω Frequentiebereik75–20 000 Hz Belastbaar vermogen60 W Belastbaar piekvermogen 120 W Gevoeligheid89 dB Luidsprekers2 × 4 inch woofers, 1 × 2 inch tweeter Overgangsfrequenties 4 500 Hz Afmetingen, h × b × d 131 × 435 × 122 mm Gewicht circa 1,6 kg

VERHELPEN VAN STORINGEN WAARSCHUWING Probeer in geen geval zelf iets te repareren want dan vervalt de garantie. Maak het apparaat niet open want dan loopt u het risico een elektrische schok te krijgen.

Als zich een probleem voordoet, controleer dan eerst de punten op de onderstaande lijst voor u het systeem in reparatie geeft. Kunt u het probleem niet oplossen aan de hand van deze aanwijzingen, raadpleeg dan uw leverancier of serviceorganisatie.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING Geen geluid

Het VOLUME staat te zacht.

De hoofdtelefoon is aangesloten.

Maak de hoofdtelefoon los.

U heeft de verkeerde bron gekozen.

Draai SOURCE SELECTOR om de juiste bron te kiezen.

Eén van de luidsprekers is verkeerd aangesloten. Sluit de luidspreker goed aan. Eén van de luidsprekerkabels is beschadigd.

Vervang de luidsprekerkabel.

De volumebalans in het receiver-menu is verkeerd ingesteld.

Stel VOL FR-L en VOL FR-R in in het receiver-menu.

Zwak of geen geluid uit de De SURROUND-functie is niet ingeschakeld. midden- of de surround -luidsprekers. De surround- en/of middenluidsprekers zijn niet (goed) aangesloten.

Druk op SURROUND ON/OFF om het surroundgeluid in te schakelen.

Geen geluid van links of van rechts

Sluit de luidsprekers goed aan.

De surround- en/of middenluidsprekers zijn uitgeschakeld in LS SETUP menu.

Kies YES voor de aanwezige luisprekers.

Eén van de luidsprekerkabels is beschadigd.

Vervang de luidsprekerkabel.

De luidsprekers zijn niet in fase aangesloten.

Sluit de gekleurde (of gemerkte) draden aan op de gekleurde aansluitingen en de zwarte (of niet gemerkte) draden op de zwarte aansluitingen.

De instellingen zijn niet geschikt voor het type Wijzig de klankinstellingen op de receiver. muziek of geluid.

Het surround-geluidsniveau Het niveau van het surround-geluid is te laag of te hoog is niet goed ingesteld.

Stel het niveau van het surround-geluid in op de receiver.

Het middengeluidsniveau Het geluidsniveau van het middenkanaal is is te laag of te hoog. niet goed ingesteld.

Stel het niveau van het middenkanaal in op de receiver.

U hoort bij Dolby Surround Het signaal wordt mono weergegeven. Pro Logic enkel de middenluidspreker.

Kies een andere geluidsbron of schakel het surround-geluid uit.

Slechte radio-ontvangst, het De receiver of de antenne bevindt zich te automatisch programmeren dicht bij een stralingsbron zoals een tv, werkt niet correct. cd-speler, cd-recorder, DVD-speler enzovoort.

Zet het apparaat dat storing veroorzaakt op een andere plek of zet het uit.
