GEBRUIKSAANWIJZING SYMBIO GRACO

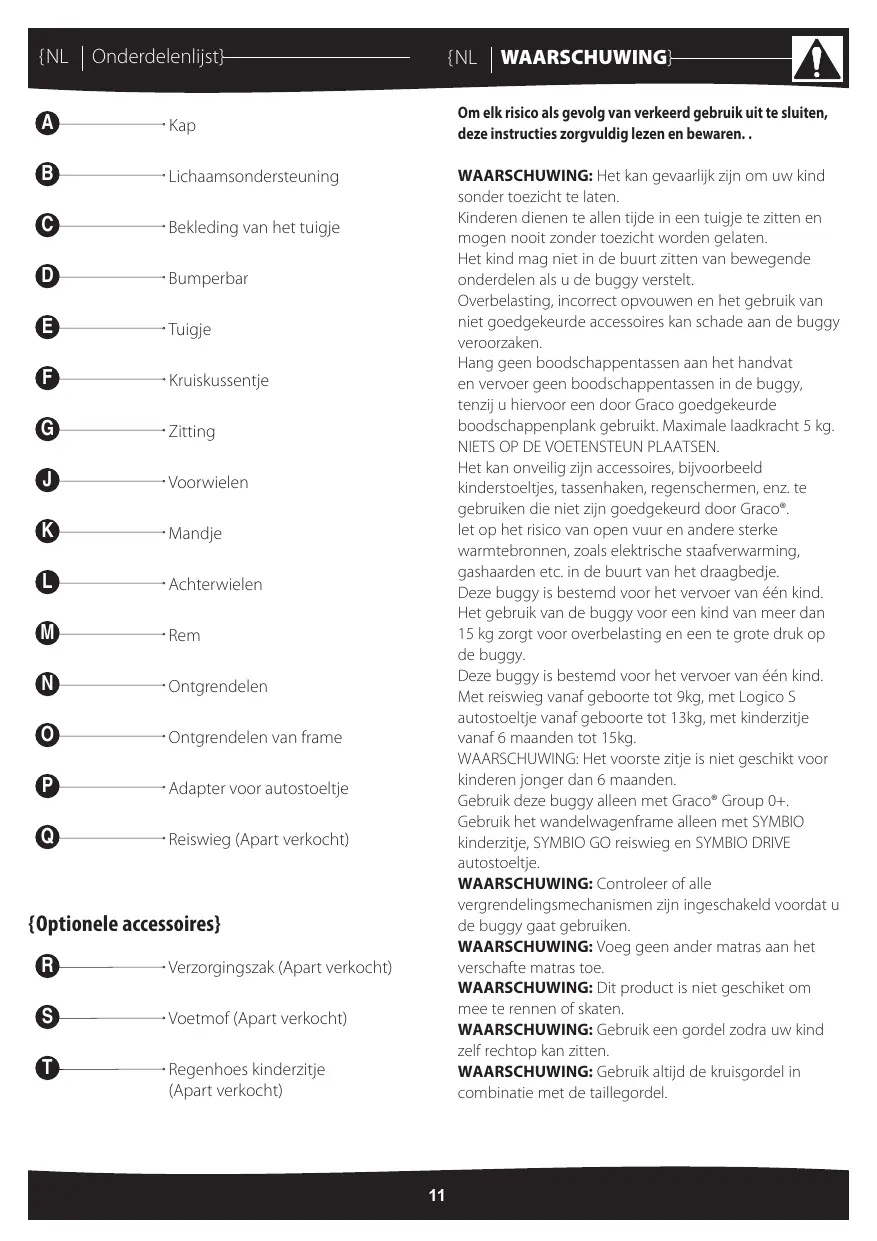

A
B Lichaamsondersteuning
C Bekleding van het tuigje
Bumperbar
E Tuigje
F Kruiskussentje
G Zitting
J Voorwielen
K Mandje
L Achterwielen
M
N Ontgrendelen
Ontgrendelen van frame
P Adapter voor autostoelte
Reiswieg (Apart verkocht)

{Optionele accesoires}

R Verzorgingszak (Apart verkocht)
S Voetmof (Apart verkocht)
T Regenhoe kinderzitje (Apart verkocht)

Om elk risico als gevolg van verkeerd gebruikuit te sluiten, deze instructies zorgvuldig lezen en bewaren..

WAARSCHUWING: Het kan gevaarlijk zijn om uw kind sonder toezicht te lately.

Kinderen dieren te allen tjnde in een tuigje te zitten en mogen nooit zonder toezicht worden gelaten.

Het kind mag Niet in de buurt zitten van bewegende onderdelen als u de buggy verstelt.

Overbelasting, incorrect opvouwen en het gebruik van Niet goedgekeurde accessoires kan schade aan de buggy veroorzaken.

Hang geen boodschappentassen aan het handvat en vervoer geen boodschappentassen in de buggy, tenzij u hiervoor een door Graco goedgekeurde boodschappenplank gebruikt. Maximale laadracht 5 kg. NIETS OP DE VOETENSTEUN PLAATSEN.

Het kan onveilig+zijn accessoires, bijvoorbeeld kinderstoeltjes, tassenhaken, regenschemeren, enz. te gebruiken die Niet+zijn goedgekeurd door Graco.

let op het risico van open vuur en andere sterke warmtebronnen, zoals elektrische staafverwarming, gashaarden etc. in de buurt van het draagbedje.

Deze buggy is bestemd voor het vervoer van een kind. Het gebruik van de buggy voor een kind van meer dan 15kg zorgt voor overbelasting en een te groe druk op de buggy.

Deze buggy is bestemd voor het vervoer van een kind. Met reiswieg vanaf geboorte tot 9kg, met Logico S autostoeltje vanaf geboorte tot 13kg, met kinderzitje vanaf 6 maanden tot 15kg.

WAARSCHUWING: Het voorste zitje is nicht geschikt voor kinderenjonger dan 6 maanden.

Gebruik deze buggy alleen met Graco® Group 0+. Gebruik het wandelwagenframe alleen met SYMBIO kinderzitje, SYMBIO GO reiswieg en SYMBIO DRIVE autostoeltje.

WAARSCHUWING: Controller of alle vergrendelingsmechanismen zijn ingeschakeld voordat u de buggy.gaat gebruiken.

WAARSCHUWING: Voeg geen ander matras aan het verzschafte matras toe.

WAARSCHUWING: Dit product is nicht geschiket om mee te rennen of skaten.

WAARSCHUWING: Gebruik een gordel zodra uw kind zichelfrechtop kan zitten.

WAARSCHUWING: Gebruik aktijd de kruisgordel in combinatie met de tallegordel.

WAARSCHUWING: Gewicht dat aan de hendel

bevestigd worden is van invloed op de stabiliteit van de buggy.

WAARSCHUWING: Smeer regelmatiglicht alle

bewegende onderdelen met een machineolie. Controller of de olie goed+tussen de plekken loopt waar de bewegende onderdelen elkaar raken.

Controleer de verschillende veiligheidsapparaten en gebruik deze correct.

Houdt uw kind uit de buurt van de opgevouwen buggy, zodate deze Niet op uw kind kan vallen en verwondingen kan veroorzaken.

Buggy's dieren na eenperiode Niet gebruikt te zich,eerst gecontroleerd en onderhonden te worden.

Als uw buggy geduwd worden door een persoon die er Nietbekend mee is,bijv.grootouders,laatdeze persoon dan altijd zien hoe de buggy werkt.

Gebruik binnen, in warmer omgevingen of in de buurt van een warmtebron geen regenschem van PVC - de baby kan hierdoor oververhit raken.

Gebruik de regenhoes Niet op een wandelwagen,

reiswieg of autostoeltje dat Niet is uitgerust met een kap.

Verwijder de regenkap eerst van de buggy voordat u de buggy opvouwt.

Laat uw buggy Niet los als u zich in de buurt van rijdende auto's of treinen bevindt, zichs Niet als de rem erop staat, de windstoot van een bewegende trein of auto kan een buggy in beweging brengen.

Vermijd verstikking. Bevestig GEEN koordjes aan uw buggy en geef uw kind geen spelgoed met koordjes.

Help uw kind.altijd bij het in- en uitsappen van het zitje om omkantelen te voorkomen.

Zorg er bij het verstellen van de duwstang voor dat de baby Niet gewond raakt.

Zie er bij het verstellen van de duwstang op toe dat de benen of armen van uw kind Niet klem komt te zitten in het mechanisme..

Zorg er bij het instellen van uw wandelwagen voor dat het lichaam van uw kind Niet in de buurt komt van bewegende delen.

Haal uw kind alsijd uit het autostoeltje, de reiswieg of het kinderziteit wanner u deze producten van richting verandert op het wandelwagenframe.

Haal het autostoeltje alsijd van de adapter voordat u de adapter van het wandelwagenframe verwijdert.

Draag het met met uw kind in het kinderzitje, reiswieg of autostoeltje, bij het op- en afgaan van een trap.

Montage

1 - 3 Druk de ontgrendeling in en trek de duwstang omhoog tot het in de juiste stand klikt.
4 Klik de voorwieten vast.
5 Klik de weiterwielen vast.
6 Gemonteerd frame.

De wandelwagen inklappen

7 Druk de ontgrendeling in en duw de duwstang voorwaartsaarbeneden,zoals afgebeeld.
8 De wandelwagen inklappen: druk op knop 1 en trek aan grep 2 toenwijl u het frame omhoog trekt.
9 Leg het frame neer met de duwstang boven.
10 - 11 Bevestig de opbergrendel aan de aansluiting, zoals afgebeeld.

De wandelwagen uitklappen

12 - 13 Druk de ontgrendelingsknop in en zet de duwstang in de afgebeelde stand.
14 - 15 Trek de hendel snel omhoog om het frame van de wandelwagen in de juiste stand te vergrendelen.

De wandelwagen gebruiken

16 - 17 Zwenkwielen - Trek omhoog om te vergrendelen, duw omlaag om te ontgrendelen. Als u de duwstang in omgekeerde stand gebruikt, de zwenkwielen vergrendelen voor een betere wendbaarheid.
18 Druk op de knop om de voorwielen te verwijdenen, zoals afgebeeld.
18 Druk op de knop om de weiterwielen te verwijderen, zoals afgebeeld.
18 Om de remmen te vergrendelen de duwstang maarachten trekken.
18 Om de remmen te ontgrendelen, de knop indrukken en de duwstang maar voren duwen.

Kinderwagenstand (SYMBIO GO Reiswieg, optioneel)

Vanaf de geboorte tot 9kg (ongeveer 10 maanden), verandert u de Symbio in een klik in een kinderwagen, de Beste stand om uw babyijdens+zijn slaap te beschermen.

22 Om de reiswieg op het wandelwagenframe te bevestigen,plaatst u de reiswieg op de bevestigingen, Zoals afgebeeld, tot deze aan beiden zichden van de wandelwagen vergrendeld+zijn.
23 Druk de hendel in aan de achterkant van de reiswieg en haal het van het frame.

Kinderwagenstand (SYMBIO DRIVE Reiswieg, optioneel)

24 Om de reiswieg op het wandelwagenframe te bevestigen,plaatst u de reiswieg op de bevestigingen, Zoals afgebeeld, tot deze aan beiden zichden van de wandelwagen vergrendeld+zijn.

24 Om de reiswieg van de wandelwagen te halen, knop A bovenop de hendel lately glijden verwijl u k
B onderaan de hendel ingedrukt houdt, zoals afgebeeld.

Reisstand

Vanaf de geboorte tot 13kg (ongeveer 12 maanden) kurz u de SYMBIO in een klik in de reisstand zetten. Heel praktisch: het is gemakkelijk wendbaar en u kurz het in de auto zetten en uit de auto halen zonder uw kind wakker te makeen.

26 Op twee labels aan de binnenkant van de autostoeladapter worden aangegeven hoe u het autostoeltje in de goede richting in de adapter plaatst. Het autostoeltje kan slechts in een richting in de adapter worden vastbezet. Raadpleeg de labels aan de binnenkant van de beugels om het autostoeltje op de juiste manier te installereren.
27 Om de adapter te bevestigen, deze op de bevestiginenplaatsen zoals afgebeeld, tot ze aan beiden zichden van de wandelwagen vergrendeld+zijn. De adapter kan in beidenrichtingen op de wandelwagen worden geplaatst.
28 - 29 Bevestig het autostoeltje in de beugels, zoals afgebeeld. Het autostoeltje kan slechts op een manier in de adapter worden vergrendeld. Controller opnieuw of het autostoeltje veilig in de adapter is vergrendeld door stevig aan het stoeltje te trekken.
30 Om het autostoeltje van de adapter te halen, de hendel aan de achterkant van het stoeltje indrukken en het autostoeltje omhoog trekken, zoals afgebeeld.
31 - 32 Om de adapter van de wandelwagen te halen, de hendels aan beiden zichden van de beugel indrukken en de adapter omhoog trekken.

Wandelwagenstand

Het SYMBIO stoeltje is geschikt vanaf 6 maanden tot 15kg (ongeveer 3aar).

33 Om het autostoeltje te bevestigen het stoeltje op de bevestigingenplaatsen, zoals afgebeeld, tot ze aan.beide zijden van de wandelwagen vergrendeld+zijn. Het stoeltje kan in.beide richtingen op de wandelwagen worden geplaatst, zowel waar de voorkant alsaar de zichterkant van de wandelwagen gericht.
34 Bevestig de bumperbar door het in de gaten aan beiden zijden van het stoeltje drukken, zoals afgebeeld.

35 Druk op de knoppen om de bumperbar te verwijderen.
36 Om de kap te bevestigen, de kapbevestigingen in de inkepingplaatsen aan beiden zichden van het wandelwagenframe, zoals afgebeeld.
37 Bevestig de drukknoppen van de kap aan de bovenkant van het stoeltje, zoals afgebeeld.
38 - 39 Om schuin te zetten, de hendel aan de bovenkant van het stoeltje waar boven trekken, zoals afgebeeld, en lately zakken.
40 Om het stoeltje waarrechtop te zetten, de hendel aan de bovenkant van het stoeltjeaar boven trekken.
41 Om het stoeltje van het frame te halen, de hendels aan beiden zichden van het stoeltje indrukken en het stoeltje van de wandelwagen halen.

Kindbeveiliging

42 Druk op de knop om het tuigje los te halen.
Haal de gespen van de kuisriem weg.
44 Zet de gespen in de kuisriemgesp om te vergrendelen.
45 Verstel het tuigje met behulp van de verstelschuiven.

Tuigje in hoogte verstellen

46 Haal de 2 drukknoppen aan bovenkant van de zitting los.
47 Trek de tuigriemen uit de metalen klem. Herhaal dit aan de andere zijde.
48 Duw de tuigriemenaar de voorkant van de zitting.
49 Pas de hoogte van de tuigriemen aan uw kind aan.
Zorg ervoor dat beiden tuigriemen op de overeenkomende hoogtestanden zijn aangesloten.
50 Bevestig de tuigriemen opnieuw aan de metalen klemmen.
51 Zet de 2 drukknoppen aan bovenkant van de zitting weer vast.

Verstelbare duwstang gebruiken

U kunt de stand van de duwstang in een handomdraai verstellen. Hierdoor ziet uw wandelwagen er anders uit: in de ene stand kijk't uw kindje maar u, in de andere stand kijk't het indezelfde richting als u.

• De zwenkwielen aan de Voorkant make徴andelwagen wendbaarder.
• De luchtbanden aan de voorkant zorgen voor meer comfort bij wandelingen in bijvoorbeeld park of bos.

52 Om de stand van de duwstang te veranderen, de ontgrendelingsknop indrukken en de duwstang maar voor of achechterkant van de wandelwagen duwen.
53 - 54 Verstelbare duwstang met geinstalleerd kinderzitje.

Verzorgingszak gebruiken

55 De verzorgingszak worden aan de 3 haken aan dechterkant van het kinderzitje bevestigd (max. gewicht 2kg).
56 Bevestig de riemen van de verzorgingszak aan de metalen klemmen, zoals afgebeeld.

Voetenzak gebruiken

57 Gesp het tuigje los.
58 Haal de riemen van de metalen klemmen.
59 Leg de voetenzak in de zitting en trek de kuisriem door de voetenzak.
60 Trek de tuigriemen door de heupriemgaten, zoals aufgebeld.
61 Zet de tuigriemen weeer vast op de gewenste hoogte.
62 Plaats de kleppen over de bovenkant van het stoeltje, zoals afgebeeld.
63 Sluit de ritssluiting van de voetenzak, zoals afgebeeld.

Regenhoes voor kinderzitje gebruiken

64 Trek de regenhoes over de wandelwagen, zoals aufgebeeld. Zet de drukknoppen van de regenhoes aan de binnenkant van de kapbevestigingen vast, zoals aufgebeeld. Sluit de ritssluiting aan de achterkant van de regenhoes, zoals aufgebeeld.
65 - 66 Om de regenhoes tegelijkkertijd te gebruiken met de verzorgingszak, de drukknoppen van de regenhoes aan de zichant van het paneel loshalen om de verzorgingszak aan dechterkant van de stoel vast te make.

Als u de drukknoppen eenmaal los heeft gehaald en de babyzak heeft bevestigd,kest u de ritssluiting van de hoes aan de achterkant sluiten.

Regenhoes voor autostoeltje gebruiken

67 Trek de regenhoes over het autostoeltje, zoals afgebeeld. Verwijder de regenhoes altijd voordat u het stoeltje in de auto zet.

Zitting verwijderen en wassen

Haal de 2 drukknoppen aan de bovenkant van het stoelte los.
69 Haal de tuigriemen uit de metalen klemmen.
Haal de drukknoppen aan beiden zichden van de zitting van de wandelwagen los.
71 Trek de heupriemen door de gaten aan de zijkanten van de zitting
Haal de 2 drukknoppen op de voetensteun los.
73 Duw de kuisriem door de zitting.
74 U kunt de zitting nu wassen.

DE LOS TE HALEN ZITTING. De afneembare zitting met de hand wassen.

ALS U UW BUGGY GEBRUIKT op het strand, maak uw buggy daarna.altijd helemaal schoon om zand en zout uit de wielinrichting te halen.

CONTROLEER UW BUGGY VAN TIOD TOT TIJD op losse schroeven, versleten onderdelen, gescheurd materiala en losse{naden.Vervang of repareer deze onderdelen.

STOP MET HET GEBRUIK VAN DE BUGGY alsdezebeschadigd of stuk is.

OM HET FRAME VAN DE BUGGY TE REINIGEN gebruikt u alleen maar zeepsop en warm water. GEEN BLEEKMIDDEL, ALCOHOL OF SCHUURMIDDEL. Laat de buggy drogen voordat u hem opruimt.

De regenhoe met de hand wassen. GEEN BLEEKMIDDEL GEBRUIKEN.

De verzorgingszak met een vochtige doek schoonmaker.
GEEN BLEEKMIDDEL GEBRUIKEN.

De voetenzak met de hand wassen en lately uitdruppelen.
GEEN BLEEKMIDDEL GEBRUIKEN.

OVERMATIGE BLOOTSTELLING AAN DE ZON kan leiden tot voortijdig vervalen van plastic en stof.

BANDEN OPPOMPEN

• De banden oppompen tot 28 psi. De banden zijn voorzien van een ventiel en+kunnen met een handpomp worden opgeprompt. De ventielen van dechterbanden zijn gemakkelijk toegankelijk vanaf de binnenkant van de wielen, zoals afgebeeld. GEEN hagedrukpomp gebruiken.
• Een lekke band worden geplakt zoals een fietsband en kan in een fietswenkelt worden geplakt.

• De banden altijd leeg lately lopen wanner u de SYMBIO meeneemt in het vliegtuig odomat ze anders door het drukverschiluit elkaar hunnen barsten.

• Afmetingen: 270mm X 47mm breed x 203mm velg. Druk: max. 28psi.
