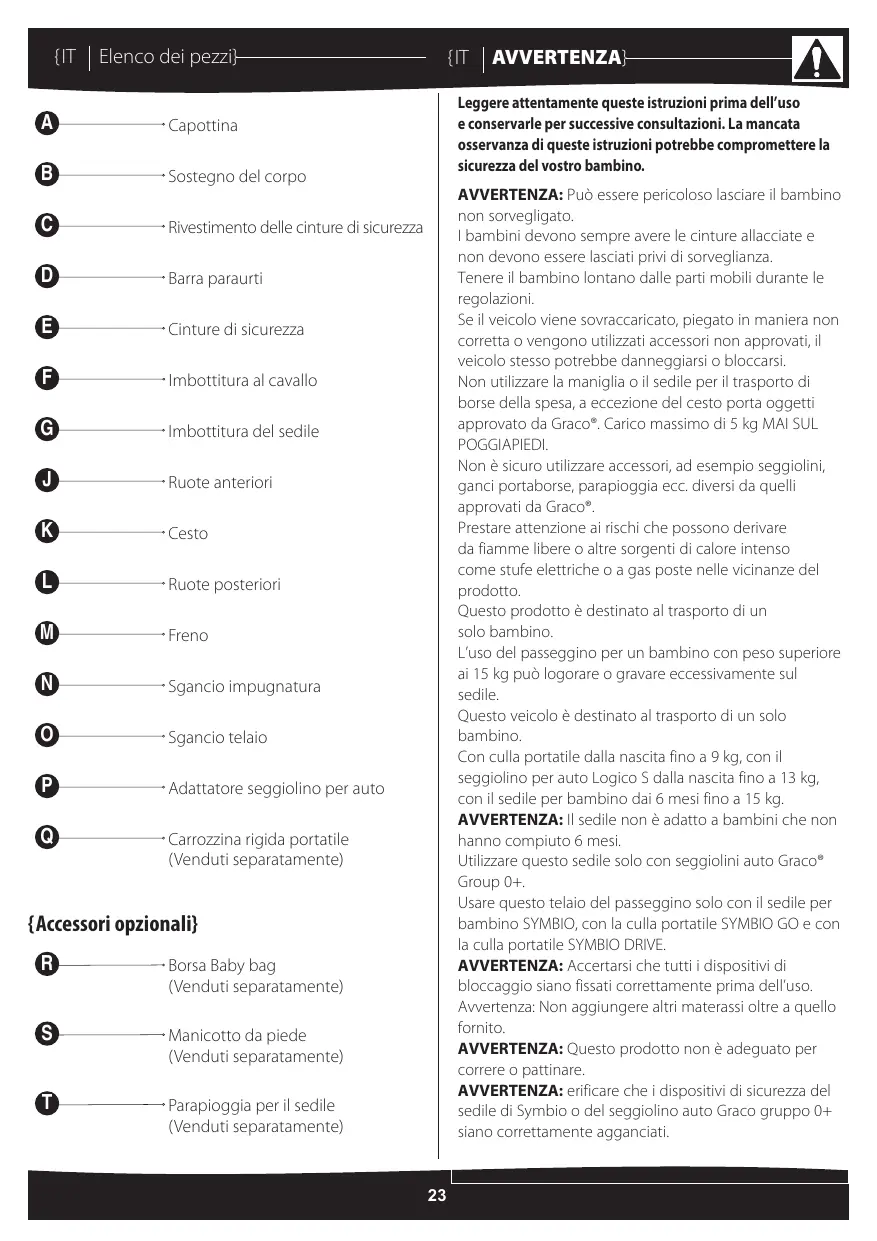

MANUALE UTENTE SYMBIO GRACO

A Capottina
B Sostegno del corpo
C Rivestimento delle cinture di sicurezza
D Barra paraurti
Cinture di sicurezza
F -Imbottitura al cavallo
G -Imbottitura del sedile
J -Ruote anteriori
K Cesto
L Ruote posteriori
M Freno
N ——Sgancio impugnatura
Sgancio telaio
P Adattatore seggiolino per auto
Carrozzina rigida portatile (Venduti separamente)

{Accessor opzionali}

Borsa Baby bag (Venduti separatamente)
Manicotto da piede (Venduti separamente)
T Parapioggia per il sedile (Venduti separamente)

Leggere attentamente queste istruzioni prima dell'uso e conservare per successive consulazioni. La mancata osservanza di queste istruzioni potrebbe promotettere la sicurezza del vostro bambino.

AVVERTENZA: Puo essere pericoloso lasciare il bambino non sorvegligato.

I bambini devono sempre averre le cinture allacciate e non devono essere lasciati privi di sorveglianza.

Tenere il bambino lontano delle parti mobili durante le regolazioni.

Se il veicolo viene sovraccaricato, piegato in maniera non corretta o vengono utilizzati accessori non approvati, il veicolo stesso potrebbe danneggiarsi o bloccarsi.

Non utilizzare la maniglia o il sedile per il trasporto di borse della spesa, a eccezione del cesto porta oggetti approvato da Graco. Carico massimo di 5 kg MAI SUL POGGIAPIEDI.

Non è sicuro utilizzare accessori, ad esempio seggiolini, ganci portaborse, parapioggia ecc. diversi da quelli approvati da Graco°

Prestare attenzione ai rischi che possono derivare da fiamme libere o altre sorgenti di calore intenso come stufe elettriche o a gas poste nelle vicinanze del prodotto.

Quito prodotto è destinato al trasporto di un solo bambino.

L'uso del passeggino per un bambino con peso superiore ai 15kg cui logorer o gravare eccessivamente sul sedile.

Questo veicolo è destinato al trasporto di un solo bambino.

Con culla portatile alla nascita fino a 9 kg, con il seggiolino per auto Logico S alla nascita fino a 13 kg, con il sedile per bambino dai 6 mesi fino a 15 kg.

AVVERTENZA: Il sedile non è adatto a bambini che non hanno compiuto 6 mesi.

Utilizzare quello sedile solo con seggiolini auto Graco Group 0+.

Usare quosto telaio del passeggino solo con il sedile per bambino SYMBIO, con la culla portatile SYMBIO GO e con la culla portatile SYMBIO DRIVE.

AVVERTENZA: Accertarsi che tutti i dispositivi di bloccaggio siano fissati correttamente prima dell'uso.

Avertenza: Non aggiungere altri materassi或者其他 quello fornito.

AVVERTENZA: Questo prodotto non è adeguato per correre o pattinare.

AVVERTENZA: erificare che i dispositivi di sicurezza del sedile di Symbio o del seggiolino auto Graco gruppo 0+ siano correttamente agganciati.

AVVERTENZA: Utilizzare sempre la cinghia per l'inguine insieme alla cintura addominale.

AVVERTENZA: Qualsiasi carico fissato alla maniglia cui compromettere la stabilità del passeggino/sedile.

AVVERTENZA: Lubricare regolarmente tutte le parti in movimento con un olio generico leggero per macchine, accertandosi di farlo penetrare tra gli ingranaggi.

Controllare i vari dispositivi di sicurezza e utilizzarli correttamente.

Tenere il bambino lontano dall'unità chiusa e in piedi per evitare che cada e ferisca il bambino.

I sedili devono essere sottomosti a manutenzione dopo un lungo periodo di non utilizzato.

Se il sedile viene usato da persona che non hanno familiarità con il prodotto, ad esempio i nonni, migliorare loro il funzionamento.

Non utilizzato capotte per la pioggia in PVC in luoghi chiusi, in ambienti caldi o vicino a fonti di calorie – il bambino potrebbe accaldarsi eccessivamente.

Non usare la protezione parapioggia su passeggino, culla portatile o sedile per auto non dotati di soffietto.

Rimuovere completeness il parapioggia prima di ripiegare il passeggino.

Non lasciare il passeggino incustodito in prossimità di veicoli o treni in movimento,anche con il freno inserto. La corrente d'aria causata dal veicolo o dal treno potrebbe spostare il passeggino.

Evitare di strangolare il bambino. NON lasciare le cinghie sospese e non collocare oggetti sulle cinghie che possano soffocare il bambino.

Fare attentione nel ribaltare l'impugnatura per evitare che parti del corpo del bambino rimangano incastrate.

Fare attenzione nel ribaltare l'impugnatura, per evitare di intrappolare nel meccanismo le braccia o le mani del bambino.

Quando si regola il passeggino, assicurarsi sempre che nessuna parte del corpo del bambino sia vicinaagli elementi in movimento.

Togliere sempre il bambino dal seggiolino per auto, alla culla portatile o dal passeggino quando si inverte la direzione di questi prodotti sul telaio.

Staccare sempre il seggiolino per auto dall'adattatore prima di staccare quest'stimodal teliaio.

Non trasportare mai il bambino sulle scale se seduto sul passeggino, nella culla portatile o nel seggiolino per auto.

Montaggio

1 - 3 Premere lo sgancio dell'impugnatura e sollevarla ruotandola finché si blocca nella posizione illustrata.
4 Attaccare le ruote anteriori spingendole sono a farle scattare in posizione con un clic.
5 Attaccare le ruote posteriori spingendole fino a farle scattare in posizione con un clic.
6 Telao montato.

Piegareilpasseggino

7 Premere lo sgancio dell'impugnatura e ruotare quest'ultima in avanti e verso il basso come in figura.
8 Per piegare, premere il pulsante 1 e sollevare la leva 2\ mente si solleva il telao.
9 Posare il telao con l'impugnatura versusl'alto.
10-11 Portare la mano sotto il chiavistello di chiusura e attacarlo al connettore come in figura.

Aprière l passeggino

12 - 13 Premere lo sgancio dell'impugnatura e ruotare quest'ultima in posizione come in figura.
14 - 15 Tirare rapidamente versus l'alto l'impugnatura per bloccare il telaio del passeggino in posizione.

Uso del passeggino

16 - 17 Ruote pivottanti- Sollevare per bloccarle, premere per sbloccarle. Quando si usa l'impugnatura in posizione invertita, per una migliorie manovrabilità occorre bloccare le ruote pivottanti.
18 Per togliere le ruote anteriori, premere il pulsante come illustrato in figura.
19 Per togliere le ruote posteriori, premere il pulsante come illustrato in figura.
20 Per bloccare i freni, tirare la maniglia all'indietro.
21 Per rilasciere i fremi, premere il pulsante sulla maniglia e ruotare la maniglia in avanti.

Posizione carrozzina (Culla portatile SYMBIO GO, opzionale)

Dalla nascita fino ai 9 kg (circa 10 mesi), con un solo cige si può trasformare fácilmente il Symbio in una carrozzina, che assicura la posizione ottimale per proteggere al meglio il bambino quando dorme.
22 Per agganciare la culla portatile al telaio del passeggino, porre la culla portatile sui supporti di fissaggio come illustrato in figura, fino a farli scattare in posizione su entrambi i lati del passeggino.

23 Per toglierla, premere la maniglia sul retro della culla portatile ed estrarre dal telao del passeggino.

Posizione carrozzina (Culla portatile SYMBIO DRIVE, opzionale)

24 Per agganciare la culla portatile al telaio del passeggino, porre la culla portatile sui supporti di fissaggio come illustrato in figura, fino a farli scattare in posizione su entrambi i lati del passeggino.
25 Per togliere la culla portatile dal passeggino,fare scorrere il pulsante A sulla sommita dell'impugnatura premendo il pulsante B fatto l'impugnatura, come molto in figura.

Posizione Travel System

Dalla nascita ai 13 kg (circa 12 mesi) si può trasformare con un solo click SYMBIO in un Travel System. Si tratta di una soluzione molto pratica,essoando molto maneggevole,e si può inseire ed estrarre dall'auto allaenza svegliare il bambino.

26 All'interno dell'adattatore del seggiolino per auto ci sono due etichette che indicano l'orientamento corretto per l'installazione. Il seggiolino per auto è sicuro solo se inserto sull'adattatore nel modo correttato. Per installare il seggiolino per auto correttamente, consultare le etichette poste all'interno del supporto.
27 Per agganciare l'adattatore, loro sui supporti di fissaggio come illustrato in figura e fare scattare quosti ultimi in posizione su entrambi i lati del passeggino. L'adattatore più essere posto sul passeggino in entrambi i sensi.
28 - 29 Agganciare il sedile per auto sul supporto come illustrato in figura. Il sedile per auto si blocca nell'adattatore in un solo modo. Assicurarsi che il seggiolino sia agganciato nel modo corretto all'adattatore, provando a sollevarlo.
30 Per togliere il seggiolino per auto dall'adattatore, premere la maniglia di sgancio posta sul retro del seggiolino per auto e solleverlo come illustrato in figura.
31 - 32 Per togliere l'adattatore dal passeggino, premere le maniglie di sgancio ai lati del supporto e sollevarlo.

Posizione passeggino

Il sedile di SYMBIO è adatto dai 6 mesi ai 15 kg (circa 3 anni).

33 Per agganciare il sedile, loro sui supporti di fissaggio come illustrato in figura e fare scattare quosti ultimi in posizione su entrambi i lati del passeggino. Il sedile vu è essereosto sul passeggino in entrambe le direzioni, con il sedile rivolto verso l'avanti o il retro del passeggino.

34 Per attaccare la barra paraurti, inserirla nei fori posti su entrambi i lat del sedile, come illustrato in figura.
35 Per toglierla, premere i pulsanti ed estrarre la barra paraurti dal passeggino.
36 Per attaccare la capottina, posizionare gli attachchi negli intagli su entrambi i lati del telaio del passeggino, come illustrato in figura.
37 Chiudere i bottoni a pressione sulla sommità del sedile come illustrato in figura.
38 - 39 Per reclinare, tirare la maniglia sulla sommità del sedile come illustrato in figura e abbassare.
40 Per sollevare lo schienale del sedile, tirare la maniglia alla sommità del sedile.
41 Per togliere il sedile dal telaio, premere le maniglie di sgancio sui lati del sedile e sollevare dal telaio del passeggino.

Per la sicurezza del bambi

42 Premere il pulsante per sbloccare le cinture di sicurezza.
43 Staccare le fibbie alla cinghia del cavallo.
44 Per bloccare, insere le fibbie nella fibbia della cinghia del cavallo.
45 Per stringere o allentare le cinture di sicurezza, serviri dei regolatori scorrevoli.

Regolazione in altezza dell'imbracatura di sicurezza

46 Staccare i 2 bottoni a pressione alla sommità dell'imbottitura del sedile.
47 Estrarre le cinghie dell'imbracatura di sicurezza dal fermaglio metallico. Ripetere sull'alto lato.
48 Spingere le cinghie dell'imbracatura di sicurezza sul lato anteriore dell'imbottitur del sedile.
49 Inserire le cinghie dell'imbracatura di sicurezza nella posizione corretta in altezza dell'imbracatura di sicurezza per adattarla al bambino. Assicurarsi che entrambte le cinghie dell'imbracatura di sicurezza siano inserte e collegate all'altezza corrispondente.
50 Riagganciare le cinghie dell'imbracatura di sicurezza ai fermagli metallici.
51 Riattaccare la sommità dell'imbottitura del sedile con i 2 bottoni a pressione come illustrato in figura.

Uso dell'impugnatura reversible

Si più invertire la posizione dell'impugnatura in un istante, con una sola mano. In quello modo si cambia la configurazione del passeggino per averre il bambino di fronte a voi e interagire con lui, o per rivolvergo in avanti, facendagli vedere ciò che vedete.

• Per una migliorie manovrabilità è meglio ave le ruote pivottanti davanti.
• Le ruote anteriors dotate di pneumatici offrono un maggiore comfort nell'uso all'esterno, per esempio in un parco o nei boschi.

52 Per cancellare la posizione dell'impugnatura, premere lo sgancio dell'impugnatura e ruotare verso l'avanti o il retro del passeggino, secondo la posizione dell'impugnatura desiderata.

53 - 54 Impugnatura reversible con sedile per bambino installato.

Uso della borsa Baby Bag

55 Borsa Baby bag- sul retro del sedile per bambino ci sono 3 ganci per attaccare la Baby bag (Portata max. 2 kg).
56 Attaccare le cinghie della Baby bag ai fermagli metallici come illustrato in figura.

Uso della muffola per piedi

57 Staccare le fibbie dell'imbracatura di sicurezza.
58 Sganciare the cinghie dai fermagli metallici.
59 Stendere la muffola per i piedi sul sedile e tirare la cinghia al cavallo atraverso la muffola per i piedi.
60 Tirare le cinture di sicurezzaattraverso le fessure alla cintola come illustrato in figura.
61 Riattaccare le cinghie dell'imbracatura di sicurezza all'altezza desiderata.
62 Porre le falde sulla sommità del sedile come illustrato in figura.
63 Chiudere la lampo intorno alla muffola per i piedi come illustrato in figura.

Utilizzato del parapioggia per il passeggino

64 Porre il parapioggia sul passeggino come illustrato in figura. Chiudere i bottomi a pressione del parapioggia sugli attacchi all'interno del soffietto come illustrato in figura. Chiudere la lampo sul retro del parapioggia come illustrato in figura.
65 - 66 Per usare il parapioggia quando la Baby bag è attaccata, occorre staccare i bottoni a pressione sul lato del pannello per attaccare la Baby bag sul retro del sedile. Una volta staccati i bottoni a pressione e attaccata la Baby bag, si può chiudere la lampo sul retro del sedile.

Utilizzato del parapioggia per il seggiolino per l'auto

67 Porre il parapioggia sul sedile per auto come illustrato in figura. Togliere sempre il parapioggia prima di introdurre nel veicolo.

Rimozione dell'imbottitura del sedile per pulirla

68 Staccare i 2 bottoni a pressione alla sommità del sedile.
69 Staccare le cinghie dell'imbracatura di sicurezza dai fermagli metallici.
70 Staccare i bottoni a pressione su entrambi i lati dell'imbottitura del sedile del passeggino.
71 Tirare le cinghie alla vita atraverso le fissure sui lati dell'imbottitura del sedile.
72 Staccare i 2 bottoni a pressione del poggiapiedi.
73 Spingere la cinghia al cavallo atraverso l'imbottitur.
74 Ora I'mbottitura del sedile poe assere pulita.

L'IMBOTTITURA ASPORTABILE DEL SEDILE. Per pulire l'imbottitura asportabile del sedile, lavare a mano.

QUANDO SI USA IL PASSEGGINO SULLA SPIAGGIA, successivement pulire il sedile pereliminare completeness sabbia e sale daigruppi ruota.

DI TANTO IN TANTO CONTROLLARE NELPASSEGGINO che non ci siano viti allentate, parti usurate, stoffa o cuciture strappate. Sostituire o riparare le parti usurate odanneggiate.

EVITARE DI USARE IL PASSEGGINO sedanneggiato o rotto.

PER PULIRE LA STRUTTURA DEL PASSEGGINO

utilizzare esclusivamente sapone odetergente e acqua calda. NON PULIRE CONCANDEGGINA, ALCOL O DETERGENTIABRASIVI. Lasciare asciugare il passegginoprima di riporlo.

Per pulire il parapioggia, lavare a mano. NON CANDEGGIARE.

Per pulire la Baby bag, strofinare con un panno umido. NON CANDEGGIARE.

Per pulire la muffola per i piedi, lavare a mano e asciugare rapidamente. NON CANDEGGIARE.

L'ECCESSIVA ESPOZIONE AL SOLE cui solorire prematuramente la stoffa e la plastica del passeggino.

PER GONFIARE I PNEUMATICI

• Gonfiare i pneumatici posteriori alla pressione massima di 28 PSI. I pneumatici sono dotati di valvola e possono essere gonfiati con una pompa a mano. Le valvole delle ruote posteriori sono disponibile individibili all'interno delle ruote come illustrato in figura. NON utilizzato una pompa a pressione.
• Se la camera d'aria è bucata, ripararla come si fa per i pneumatici delle bicyclicte, o farla riparare presso un'officina ciclicitica.
• Sgonfiare sempre i pneumatici quando si porta il SYMBIO su un aereo, perché il differenziale di pressione potrebbe farli esplodere.
  Dimensioni: 270 mm X 47 mm di larghezza x 203 mm Cerchio. Pressione: 28 psi MAX
