Тип на производ	Електричен акумулациски бојлер
Бренд	Gorenje
Модел	GBFU80SIM
Волумен на резервоарот	75.1 литри
Димензии (Висина x Ширина x Длабочина)	816 x 565 x 345 mm
Тежина (празен)	27 kg
Тежина (полн)	107 kg
Моќност	2000 W
Напон на приклучување	230 V~
Класа на енергетска ефикасност	C
Класа на заштита	I
Степен на заштита	IP24
Номинален притисок	0.6 MPa (6 bar)
Опсег на температура на термостатот	10°C до 75°C (eco на 55°C)
Време на загревање (10°C до 65°C)	2 часа 37 минути
Количина на мешана вода на 40°C (V40)	92 литри
Деклариран профил на оптоварување	M
Годишна потрошувачка на електрична енергија	1428 kWh
Дневна потрошувачка на електрична енергија	6.698 kWh
Антикорозивна заштита	Емајлиран резервоар и магнезиум анода
Опции за инсталација	Вертикална или хоризонтална; затворен круг под притисок или отворен круг гравитациски
Безбедносни карактеристики	Сигурносен вентил, термален прекинувач, дополнителен термален прекинувач
Одржување	Периодична проверка на магнезиум анода и отстранување на каменец
Материјал	Емајлиран челик

Frequently Asked Questions - GBFU80SIM GORENJE

Зошто капе вода од одводот на сигурносниот вентил?

Капењето вода од сигурносниот вентил е нормално за време на загревање бидејќи притисокот се зголемува. Проверете дали вентилот не е блокиран и одводот е насочен надолу. За да го намалите капењето, размислете за инсталирање на експанзионен резервоар.

Како да го наполнам бојлерот за прв пат?

Пред да го приклучите на струја, наполнете го бојлерот со вода. Отворете ја славината за топла вода на миксерот за да излезе воздухот. Кога водата тече постојано, резервоарот е полн.

Која е препорачаната поставка за температура за енергетска ефикасност?

Поставете го термостатот на 'eco' позиција (55°C) за оптимална енергетска ефикасност и намалено таложење на каменец.

Колку често треба да се проверува магнезиум анодата?

Магнезиум анодата треба да ја проверува овластен сервисер во интервали наведени во гарантниот сертификат, обично на секои 1-2 години, за да се обезбеди заштита на резервоарот од корозија.

Може ли да инсталирам запорен вентил помеѓу бојлерот и сигурносниот вентил?

Не, никогаш не инсталирајте запорен вентил помеѓу бојлерот и сигурносниот вентил. Тоа би ја нарушило заштитата од притисок и може да предизвика оштетување.

Што да направам ако бојлерот не грее?

Проверете дали е приклучено напојувањето и дали термостатот е правилно поставен. Ако контролното светло е исклучено, можно е да се активирал термалниот прекинувач. Контактирајте овластен сервисер за поправка.

Како да го испразнам бојлерот за зимско конзервирање?

Исклучете го од струја, отворете ја славината за топла вода, потоа испразнете преку влезната цевка користејќи го сигурносниот вентил или одводен вентил. Отстранете го грејниот прирабница за да ја испразните преостанатата вода.

Кој е максималниот притисок на вода што може да го издржи бојлерот?

Номиналниот притисок е 0,6 MPa (6 bar). Ако притисокот на доводот го надминува ова, мора да се инсталира редукционен вентил.

Може ли бојлерот да се инсталира хоризонтално?

Да, GBFU80SIM може да се инсталира вертикално или хоризонтално. Осигурете соодветна поддршка на ѕидот и следете ги димензиите за инсталација.

Која е целта на термалниот прекинувач?

Термалниот прекинувач обезбедува дополнителна безбедност со исклучување на струјата ако температурата на водата ги надмине безбедните граници (до 130°C). Потребно е рачно ресетирање од страна на квалификуван техничар.

КОРИСНИЧКИ ПРИРАЧНИК GBFU80SIM GORENJE

Упатства за употреба

21

⚠️ Апаратот можат да го употребуваат деца на возраст од 8 години и постари и лица со намалени физички, психички или ментални способности или со недостаток на искусства, односно знаење, доколку се под надзор или се поучени за употреба на апаратот на безбеден начин и ги разбираат можните опасности.

⚠️ Децата не смеат да си играат со апаратот.

Чистење и одржување на апаратот не смеат да го вршат деца без надзор.

⚠️ Вградувањето мора да биде изведено во согласност со важечките закони и според упатствата на производителот. Мора да биде изведено од стручно оспособен монтер.

⚠️ Во случај на затворен систем под притисок, на доводната цевка за вода на греалката за вода (бојлерот) при прилучувањето задолжително треба да се вгради сигурносен вентил со номинален притисок од 0,6 MPa (6 бари), 0,9 MPa (9 бари) или 1,0 MPa (10 бари) (видете го запишаното на таблицата за идентификација), кој оневозможува зголемување на притисокот во котелот за повеće од 0,1 MPa (1 бар) над номиналниот.

⚠️ Од одводниот отвор на безбедносниот вентил може да капи вода. Заради тоа, одводниот отвор мора да биде отворен на атмосферски притисок.

⚠️ Испустот на безбедносниот вентил мора да биде насочен во насока надолу и на простор каде што нема да замрзнува.

За правилно работење на сигурносниот вентил, треба периодично да се врши контрола, да се отстрани бигорот и да се провери да не е блокиран сигурносниот вентил.

Помеѓу греалката за вода (бојлерот) и сигурносниот вентил не е дозволено да се вградува вентил за затворање, затоа што со тоа се оневозможува притисната безбедност на греалката за вода (бојлерот)!

⚠️ Пред приклучувањето на електрична мрежа греалката треба најпрвин да ја наполните со вода!

⚠️ Греалката за вода е заштитена во случај на откажување на работниот термостат со додатна топлотна заштита. Во случај на откажување на термостатот, во согласност со

безбедносните стандарди, водата во греалката за вода (бојлерот) може да достигне температура до 130°C. При изведувањето на водоводните инсталации, задолжително треба да се земе предвид дека е можно да дојде до наведените температурни преоптоварувања.

⚠️ Ако сакате греалката за вода (бојлерот) да ја исклучите од електричната мрежа, мора да ја испуштите водата од греалката за вода поради опасност од замрзнување.
Ве молиме да не ги поправате сами евентуалните оштетувања на греалката, туку за тоа да го известите најблискиот овластен сервис.

Нашите производи се опремени со компоненти кои што не се штетни за животната средина и здравјето и се изработени со можност што поедноставно да се расклопат и рециклираат во последната фаза од нивниот работен циклус.

Со рециклирањето на материјалите ја намалуваме количината на

отпад и ја намалуваме потребата од производство на основни материјали (на пример метали), што бара огромна енергија и предизвикува испуштање штетни материи. Со постапките на рециклажа ја намалуваме потрошувачката на природни ресурси, бидејки на тој начин можеме повторно да ги вратиме отпадните делови од пластика и метали во различни производни процеси. За повеće информации во врска со системот за фрлање отпадоци посетете го својот центар за исфрлање на отпадоците или трговецот каде што бил купен производот.

Почитуван купувач, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ! ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Греалката е изработена согласно со важечките стандарди и уредно испробана, исто така за неа се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Нејзините основни технички карактеристики се наведени на табличката, што е залепена помеѓу прилучните цевки на апаратот. Приклучувањето на бојлерот на електричната или водоводната мрежа може да го изврши само оспособено стручно лице. Интервенирањето во неговата внатрешност поради поправки, отстранување на бигор или поради проверка или заменување на противкорозијска заштитна анода, може да ги врши само овластена сервисна служба.

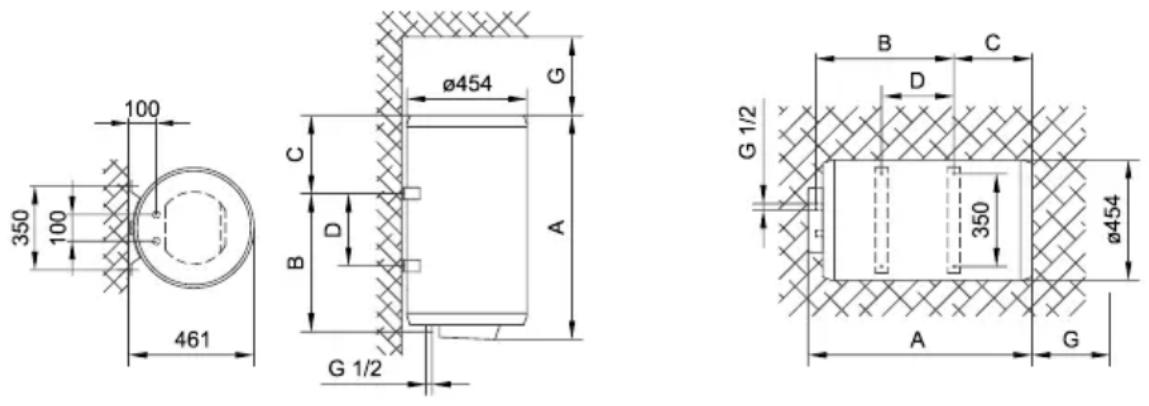

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. Доколку греалката ја вградите во просторот кадешто се наоға кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандартот IEC 60364-7-701 (VDE 0100, Teil 701). Гралката прицврстете ја на sidот со завртки за sidови, со номинален пречник од најмалку 8 мм. Сидовите и таваните со мала носилност треба на местото каде што єе ја прикачите греалката соодветно да ги зајакнете. Поради универзалната конструкција, грелникот (бојлерот) може да се прицврстува на sidот вертикално или хоризонтало (приклучните цевчинја да се на левата страна). Поради полесната контрола и менувањето на магнесиум анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите довольно слободно место (гледај ја измерата G на шемата на приклучни измери). Во спротивен случај єе треба при спомнатиот сервисен зафат греачот да се демонтира од таванот.

	A	B	C	D	G
GBFU 50	596	365	185	145	260
GBFU 80	816	565	205	345	360
GBFU 100	961	715	200	495	510

Прикључни и монтажни димензии на греалката [мм]

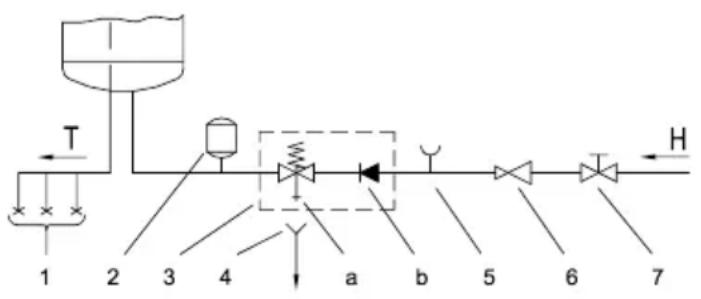

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладната вода е означено со сина боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приключите на водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви омозможува одземање на вода на повеće места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Со оглед на одберениот систем на приклучување треба да вградите соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на неповратен вентил кој го спречува истекувањето на водата од котелот, во

случај на редукција на вода. Поради зголемувањето на водата при греењето се зголемува волуменот, што предизвикува појава на капкање вода на одливната цевка на мешалната батерија. Силното затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капкање вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на прилучување на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува зголемување на притисокот во котелот за повеće од 0,1 МРа (1 бар) над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок.

Поради зголемувањето на водата при греењето, во котелот се зголемува притисокот до границата што ја дозволува сигурносниот вентил. Бидејки враćањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капкање вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги спроведете во одводот со помош на посебна инка која ље ја наместите под сигурносниот вентил.

Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во местото каде што не замрзува.

Доколку веке поставената инсталација не овозможува водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капкањето можете да го избегнете ако кај доводната цевка на греалката вградите експанзиски сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контроли, да го чистите бигорот и да се проверува евентуелната блокада на безбедносниот вентил. При проверката треба со поместување на рачката или со одвртување на бурмата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

Затворен систем (со притисок)

Отворен систем (прелевен)

Легенда:

1 - Батерија за мешање
2 - Експанзионен сад
3 - Сигурносен вентил

а - Пробен вентил

b - Неповратен вентил

4 - Одливник со приклучок на одвод
5 - Пробна наставка

6 - Редукциски вентил за притисок
7 - Затворен вентил
8 - Неповратен вентил
9 - Проточна батерија за мешање

Н - Ладна вода

T - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеете да вградите затворен вентил бидејки со тоа ќе го оневозможите работењето на повратниот сигурносен вентил.

Греалката можете да ја приключите на куќната водоводна мрежа без редукциски вентил доколку притисокот во мрежата е понизок од номинаниот притисок. Доколку притисокот во мрежата го надминува номиналниот притисок, треба задолжително да вградите редукциски вентил.

Пред прилучувањето на електрична мрежа греалката треба најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето во електричната мрежа треба во греачот да се вгради врвка за приклучување, со минимален пречник од 1,5 мм² (H05VV-F 3G 1,5 мм²). Затоа треба да го извадите пластичниот заштитен капак.

Приклучувањето на греалката на електричната мрежа треба да се врши согласно со стандардите за електричната мрежа. Помеѓу греачот на водата и трајната инсталација треба да биде вградена справа за одделување на сите полови од електричната мрежа согласно со националните прописи за инсталација.

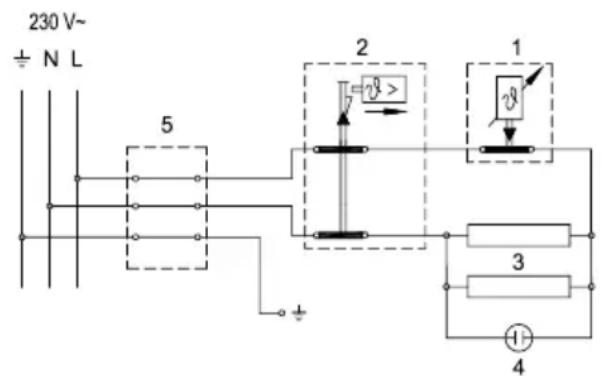

Легенда:

1 - Термостат
2 - Топлински осигурувач
3 - Грејач
4 - Контролна ламбичка
5 - Приклучна спојка

L - Фазен спроводник

N - Неутрален спроводник

Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: пред секое навлегување во нејзината внатрешност треба греалката задолжително да ја исклучите од електричната мрежа.

УПОТРЕБА И ОДРЖУВАЊЕ

После приклучувањето на водоводната и електричната мрежа, греалката е подготвена за употреба. Со вртење на копчето на термостатот што се наоға на долната страна на заштитниот капак, ја бирате саканата температура на водата помеғу 10 °C и 75 °C. Препорачуваме подесување на копчето на положбата

"eco". Таквото подесување е најштедливо: температурата на водата їе биде приближно 55 °C, а излачувањето на бигорот и загубата на топлината їе бидат помали во споредба со подесувањата на повисока температура. За време на работењето на електричната греалка може да се слуша и звук во греачот.

Работењето на електричната греалка го покажува контролната сијаличка. Доколку греалката не мислите да ја користите подолго време, треба неговата содржина да ја заштитите од замрзнување на таков начин што струјата нема да ја исклучите, а копчето на термостатот ће го подесите на положбата "*\$. При тоа подесување, греалката ће ја одржува температурата на водата на приближно 10 °C. Доколку греалката ће ја исклучите од електриичната мрежа, ће треба при опасноста на замрзнување, водата да ја испуштите.

Водата од греалката се источува со помош на доточната цевка на греалката. Во та намена препорачливо е при вградувањето помеѓу безбедносниот вентил и доводната цевка на греачот да се намести посебен фитинг (Т-член) или вентил за пуштање. Греалката можете да ја испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртливото мало капаче на вентилот во положба како при проверувањето на работењето.

Пред испразнувањето треба греалката да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приключената батерија за мешање. После празнењето на водата низ доводната цевка во греалката останува помало количество на вода што истечува при потргнувањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со неагресивен раствор на прашок за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи ќе овозможите исправно работење и долг век на употреба на греалката за вода (бојлерот). Гаранцијата за корозијата на котелот важи ако сте ги извршиле пропишаните редовни прегледи за истрошеност на заштитните аноди. Периодот помеѓу поединечните редовни прегледи не смее да биде подолг од наведеното во гарантната изјава. Прегледите мора да ги изведуваат овластени сервисери кои ќе ви го евидентираат прегледот во гарантниот лист за производот. Со прегледот се прегледува истрошеноста на антикорозивната заштитна анода и по потреба се чисти бигорот што се набира во внатрешноста на бојлерот, во зависност од квалитетот, количината и температурата на потрошената вода.

Ве молиме, евентуелните оштети на греалката да не ги поправате сами туку за тоа да го известите најблискиот овластен сервис.

Тип		GBFU 50	GBFU 80	GBFU 100
Определен профил на оптоварување	M	M L
Класа на енергетска ефикасност1)		C	C	C
Енергетска ефикасност при загревање на вода (ŋwh)1)	[%]	36,0	36,0	37,1
Годишна употреба на електрична енергија1)	[kWh]	1427	1428	2762
Дневна употреба на електрична енергија2)	[kWh]	6,692	6,698	12,850
Поставена температура на термостатот		"eco"	"eco"	"eco"
Вредност "smart"		0	0	0
Зафатнина	[l]	47,1	75,1	96,2
Кол. на мешана вода при 40 °C V402)	[l]	66	92	131
Време за загревање од 10°C до 65°C	[h]	1:38	2:37	3:16
Номинален притисок	[MPa(bar)]	0,6(6)
Тежина/наполнетсо вода	[kg]	21/71	27/107	31/131
Противкорозиона заштита на котелот		емајлирано / Mg анода
Јакост на електричната греалка	[W]	2000
Приклучен напон	[V~]	230
Заштитна класа		I
Степен на заштита		IP24

1) Уредба на комисија EU 812/2013; EN 50440
2) EN 50440

Упатствата за употреба може да ги најдете и на нашата веб-локација:

http://www.gorenje.com.
