LIETOŠANAS INSTRUKCIJA IVM 60242 M ACD WS Kärcher

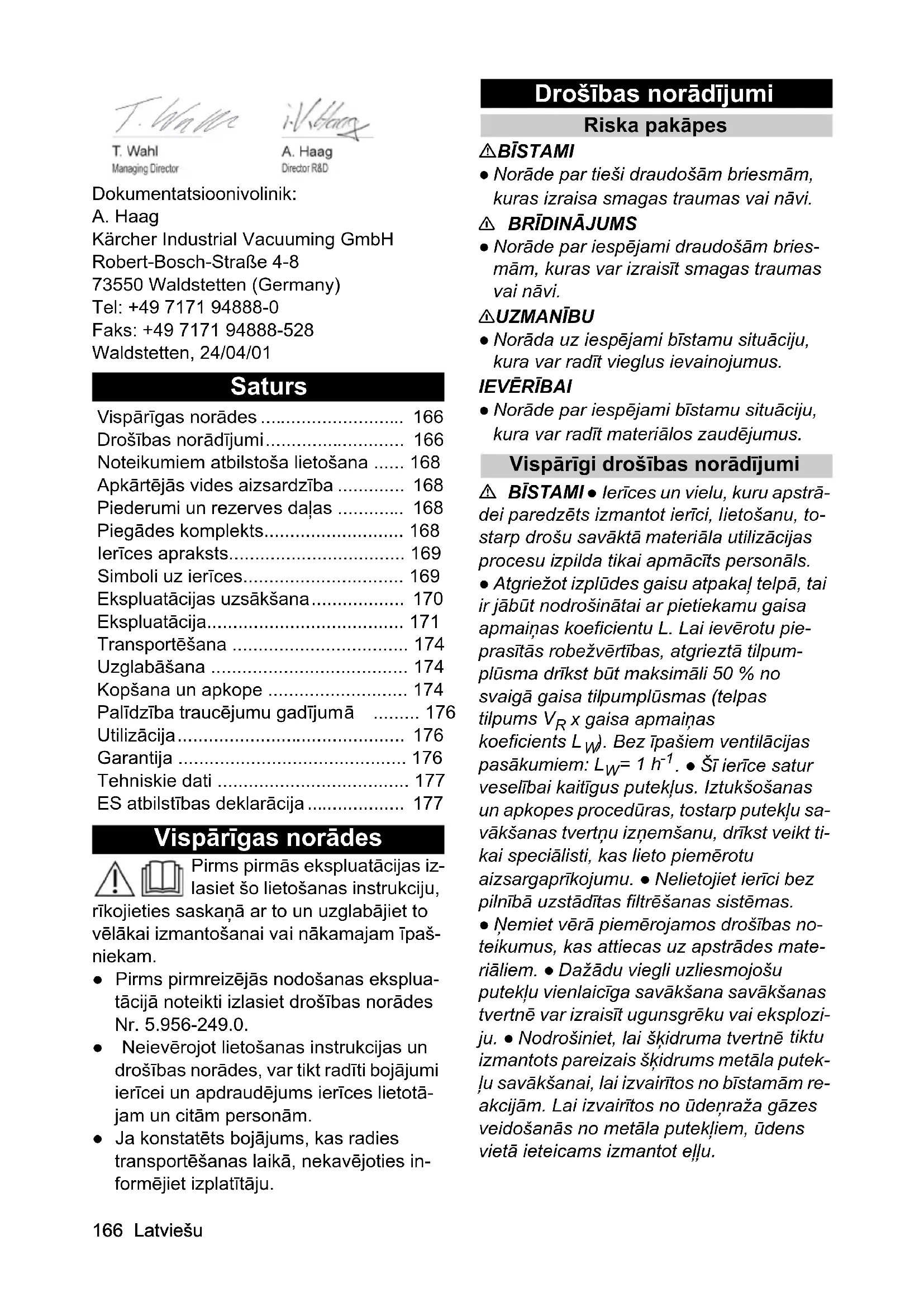

Kaabli pikkus m 10166 Latviešu Dokumentatsioonivolinik: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tel: [phone] Faks: [phone] Waldstetten, 24/04/01 Saturs Vispārīgas norādes Pirms pirmās ekspluatācijas iz- lasiet šo lietošanas instrukciju, rīkojieties saskaņā ar to un uzglabājiet to vēlākai izmantošanai vai nākamajam īpaš- niekam. ● Pirms pirmreizējās nodošanas eksplua- tācijā noteikti izlasiet drošības norādes Nr. 5.956-249.0. ● Neievērojot lietošanas instrukcijas un drošības norādes, var tikt radīti bojājumi ierīcei un apdraudējums ierīces lietotā- jam un citām personām. ● Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties in- formējiet izplatītāju. Drošības norādījumi Riska pakāpes BĪSTAMI ● Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

● Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi. 몇 UZMANĪBU ● Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

● Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Vispārīgi drošības norādījumi BĪSTAMI ● Ierīces un vielu, kuru apstrā- dei paredzēts izmantot ierīci, lietošanu, to- starp drošu savāktā materiāla utilizācijas procesu izpilda tikai apmācīts personāls. ● Atgriežot izplūdes gaisu atpakaļ telpā, tai ir jābūt nodrošinātai ar pietiekamu gaisa apmaiņas koeficientu L. Lai ievērotu pie- prasītās robežvērtības, atgrieztā tilpum- plūsma drīkst būt maksimāli 50 % no svaigā gaisa tilpumplūsmas (telpas tilpums V

x gaisa apmaiņas koeficients L

). Bez īpašiem ventilācijas pasākumiem: L

• . ● Šī ierīce satur veselībai kaitīgus putekļus. Iztukšošanas un apkopes procedūras, tostarp putekļu sa- vākšanas tvertņu izņemšanu, drīkst veikt ti- kai speciālisti, kas lieto piemērotu aizsargaprīkojumu. ● Nelietojiet ierīci bez pilnībā uzstādītas filtrēšanas sistēmas. ● Ņemiet vērā piemērojamos drošības no- teikumus, kas attiecas uz apstrādes mate- riāliem. ● Dažādu viegli uzliesmojošu putekļu vienlaicīga savākšana savākšanas tvertnē var izraisīt ugunsgrēku vai eksplozi- ju. ● Nodrošiniet, lai šķidruma tvertnē tiktu izmantots pareizais šķidrums metāla putek- ļu savākšanai, lai izvairītos no bīstamām re- akcijām. Lai izvairītos no ūdeņraža gāzes veidošanās no metāla putekļiem, ūdens vietā ieteicams izmantot eļļu. Vispārīgas norādes p. 166
• Drošības norādījumi p. 166
• Noteikumiem atbilstoša lietošana p. 168
• Apkārtējās vides aizsardzība p. 168
• Piederumi un rezerves daļas p. 168
• Piegādes komplekts p. 168
• Ierīces apraksts p. 169
• Simboli uz ierīces p. 169
• Ekspluatācijas uzsākšana p. 170
• Ekspluatācija p. 171
• Transportēšana p. 174
• Uzglabāšana p. 174
• Kopšana un apkope p. 174
• Palīdzība traucējumu gadījum ā p. 176
• Utilizācija p. 176
• Garantija p. 176
• Tehniskie dati p. 177
• ES atbilstības deklarācija Latviešu 167 몇 BRĪDINĀJUMS ● Ierīci nedrīkst uzstā- dīt vai darbināt vietās, kur pastāv putekļu vai gāzes sprādzienbīstamība. Putekļu sprādzienbīstama vide ierīces iekšpusē ir atļauta tikai filtra priekšpusē. Ierīces iekš- pusē ir aizliegta sprādzienbīstama vide. ● Ierīce nav piemērota viegli uzliesmojošu šķidrumu (uzliesmojošu, viegli uzliesmojo- šu, izteikti uzliesmojošu saskaņā ar Bīsta- mo vielu direktīvu 67/548/EEK) (aizdegšanās robeža zem 55 °C), kā arī uz- liesmojošu putekļu sajaukumu ar uzliesmo- jošiem šķidrumiem iesūkšanai. ● Ierīce nav piemērota aizdedzes avotu un putekļ u sūk- šanai ar ≤ 190 °C aizdegšanās temperatū- ru. ● Pirms katras ekspluatācijas uzsākšanas reizes pārbaudiet, vai ir pie- slēgti potenciāla izlīdzināšanas vadi (zemē- juma vads). ● Ierīci nedrīkst izmantot vai turēt ārpus telpām. ● Lai nodrošinātu drošu ierīces pozīciju, nofiksējiet vadības riteņa stāvbremzi. Ja stāvbremze nav nofiksēta, iekārta var uzsākt nekontrolētu kustību. ● Uzpildiet šķidruma tvertni tikai ar ražotāja ieteiktajiem šķidrumiem. 몇 UZMANĪBU ● Ilgāku ekspluatācijas pārtraukumu laikā un pēc lietošanas izslē- dziet ierīces galveno slēdzi/ierīces slēdzi un atvienojiet tīkla spraudni. IEVĒRĪBAI ● Izmantojiet ierīci tikai iekštel- pās. ● Saspiešanas risks! Noņemot vai uz- liekot sūkšanas galviņu, filtra vienību vai savākšanas tvertni, valkājiet cimdus. ● Bo- jājumu risks! Nekad nesūciet bez vai ar bo- jātu filtru. ● Ekspluatējot ierīci valkājiet drošības aizsargapavus. ● Ierīci pārvietojiet tikai kājām ejoša vadītāja pārvietošanās āt- rumā un uz ceļiem ar kritumu nepieciešamī- bas gadījumā strādājiet pāros. ● Uzmaniet, lai nenotiek putekļu noplūde, veicot piede- rumu da ļu maiņu. ● Normālas darbības re- žīmā virsmas temperatūras var uzkāpt līdz 135 °C. ● Izvairieties no sūkšanas šļūtenes vienības salocīšanas. ● Regulāri veiciet šļūteņu vizuālu pārbaudi. ● Veiciet atbilsto- šus piesardzības pasākumus nogulšņu no- ņemšanai, apstrādei, uzglabāšanai un iznīcināšanai, piem., sajaukšanu ar iner- tiem šķidrumiem saskaņā ar vietējiem no- teikumiem. ● Ūdeņraža gāze ir uzliesmojoša un var rasties, iesūcot noteik- tus materiālus, piem., alumīniju, magniju utt. Vārsts novērš ūdeņraža gāzes uzkrā- šanos šķidruma tvertnē. Regulāri tīriet un pārbaudiet vārstu un pārbaudiet, vai nav bojājumu pazīmju. ● Nodrošiniet, lai uzstā- dīšanas vieta būtu pietiekami vēdināta, lai samazinātu ūdeņraža koncentrāciju. ● Iz- tukšojiet netīrumu tvertni pēc katras lietoša- nas reizes un tad, kad tā ir pilna ar nogulsnēm, lai samazinātu ūdeņraža gā- zes veidošanos. Strāvas pieslēgums Ierīci drīkst pieslēgt tikai strāvas pieslēgu- mam, kuru izveidojis sertificēts elektriķis at- bilstoši IEC 60364. Savienojuma vērtības skatīt Tehniskie dati un datu plāksnīti. BĪSTAMI Elektriskās strāvas trieciena risks Dzīvības apdraudējums Nesabojājiet elektrības pieslēguma vadus, piem., pārbraucot pāri, saspiežot vai raujot. Sargājiet kabeļus no karstuma, eļļas un asām malām. Pirms katras ekspluatācijas pārbaudiet ierī- ces tīkla pieslēguma vadu. Neuzsāciet ierī- ces ekspluatāciju ar bojātu kabeli. Ļaujiet kvalificētam elektriķim nomainīt bojāto ka- beli. Rīcība ārkārtas situācijā BĪSTAMI Traumu un bojājumu risks īssavienoju- ma vai citu elektrisku bojājumu gadīju- p. 177

Elektriskās strāvas trieciena risks, apdegu- mu risks Ārkārtas situācijā izslēdziet ierīci un atvie- nojiet tīkla spraudni. Rīcība filtra plīsuma/noplūdes gadīju- mā:

1. Nekavējoties izslēdziet ierīci.

Ierīce nedrīkst tikt izmantota bez tīrā ūdens filtra.

2. Ievietojiet filtru.168 Latviešu

Noteikumiem atbilstoša lietošana Ierīce ir paredzēta: ● Grīdu un sienu mitrai un sausai tīrīšanai ● Sausu, viegli uzliesmojošu, veselībai bīstamu nogulsnētu putekļu nosūkšanai; putekļu klase M saskaņā ar EN 60335-2-69 ● Vielu uzsūkšanai, kas nav sprādzienbīs- tamas ● Visu putekļu sprādzienbīstamības klašu uzliesmojošu putekļu sūkšanai ● Putekļu un rupju netīrumu uzsūkšanai ● Viegli uzliesmojošu putekļu uzsūkšanai no 22. zonas, ja ierīce ir uzstādīta ārpus sprādzienbīstamās vides ● Mitru un šķidru vielu uzsūkšanai ● Iesūciet turpmakās vielas tikai tad, ja lie- tojat inerto šķidrumu: –titāna putekļi; –sprādzienbīstami un vadoši putekļi; – magnija putekļi vai pulveris; – kondensāta putekļi un sprādzienbīs- tams metāla pulveris no piedevu ražo- šanas (3D druka) ● Rūpnieciskai izmantošanai, piem.,nolik- tavu un ražošanas zonās ● komerciāliem mērķiem, piem., viesnī- cās, skolās, slimnīcās, rūpnīcās, veika- los, birojos un izīrēšanas biznesā. Ja ierīces uzstādīšanas vieta ir klasificēta kā sprādzienbīstama zona, jāizmanto pie- mērota sprādziendroša ierīce. Ierīces nevainojamu darbību iespējams no- drošinā t tikai, izmantojot iesūkšanas šļūte- ni, kuras nominālais diametrs ir DN40 un DN50. Cita veida ekspluatācija uzskatāma kā ne- atbilstoša. Ierīce nav paredzēta: ● Aizdegšanās avotu un putekļu uzsūkša- nai ar gruzdēšanas temperatūru ≤ 190 °C ● Sprādzienbīstamu vielu vai līdzvērtīgu vielu saskaņā ar Sprāgstvielu likuma

1. pantu, kā arī sprādzienbīstamu tvai-

ku-gaisa maisījumu sūkšanai ● Viegli uzliesmojošu šķidrumu un viegli uzliesmojošu putekļu maisījumu uzsūk- šanai ● Kvēlojošu vai karstu daļiņu uzsūkšanai, kas pretējā gadījumā varētu izraisīt aiz- degšanos vai eksploziju ● Toksisku vielu iesūkšanai ● Savienošanai ar putekļus radošu mašī-

Apkārtējās vides aizsardzība Iepakojuma materiāli ir atkārtoti pār- strādājami. Lūdzu, atbrīvojieties no ie- pakojuma videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus mate- riālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri ne- atbilstošas apstrādes vai nepareizas utili- zācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkār- tējai videi. Tomēr šīs sastāvdaļas ir nepie- ciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedr īkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Pašreizējo informāciju par sastāvvielām at- radīsiet: www.kaercher.de/REACH Piederumi un rezerves daļas BĪSTAMI Sprādzienbīstamība, ko rada neapstipri- nāti piederumi Izmantojiet tikai ražotāja apstiprinātus pie- derumus, kas marķēti ar Ex uzlīmi 22. tipa lietošanai. Izmantot tikai oriģinālos piederumus un ori- ģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Norādījum Piegādes komplektā nav iekļauti nekādi piederumi. Piederumi ir jāpasūta atsevišķi atkarībā no pielietojuma. Piegādes komplekts Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Transportēšanas bojājumu gadījumā, lū- dzu, informējiet savu izplatītāju.Latviešu 169 Ierīces apraksts Attēlus skatiet grafika lappusē Attēls A 1 Šasija 2 Ritentiņi ar stāvbremzi 3 Fiksācijas mēlītes uz netīrumu tvertnes 4 Netīrumu tvertne 5 Filtra gredzens 6 Kabeļa turētājs 7 Sūkšanas caurules turētājs 8 Starpgredzena fiksators 9 Starpposma gredzens 10 Datu plāksnīte 11 Tīkla kabelis 12 Kabeļa āķis 13 Nešanas rokturis 14 Netīrumu tvertnes priekšgala rokturis 15 Sūkšanas uzgalis bez mitruma separa- tora 16 Grīdas tīrīšanas sprauslas turētājs 17 Manometrs 18 Stumšanas rokturis 19 Filtra attīrīšanas svira 20 2. iesūkšanas turbīnas ierīces slēdzis 21 1. iesūkšanas turbīnas ierīces slēdzis 22 Sūkšanas galviņa 23 Sūkšanas galvas fiksators 24 Filtra kratītājs 25 Blīvgredzens 26 Filtrs 27 Mehāniskā izslēgšana 28 Sūkšanas uzgalis ar mitruma separato-

29 Ventilācijas vārsts 30 Filtra putas 31 Mikroflīss 32 Sietiņa grozs 33 Uzpildes līmeņa šļūtene 34 Lodveida krāns Simboli uz ierīces Ierīce ir paredzēta, lai iesūktu smalkus pu- tekļus līdz putekļu klasei M.

Ādas, plaušu un acu bojājumi Smalko putekļu emisija iztukšošanas un apkopes darbu ,un utilizācijas laikā Iztukšošanas un apkopes darbu laikā, ie- skaitot putekļu savākšanas tvertnes utilizā- ciju, valkājiet noteikto aizsargaprīkojumu. Ierīce ir piemērota viegli uzliesmojošu pu- tekļu sūkšanai, uzstādīšanai ārpus 22. zo- nas. BRĪDINĀJUMS: Šo ierīci nedrīkst novietot nevienā 22. zonā. Ja ir pieejama 22. zona, jāizmanto Ex ierīce. Uzlīme uzrāda maks. vakuuma vērtību at- tiecībā pret izmantoto sūkšanas šļūtenes šķērsgriezumu. Pašreizējo vērtību iespē- jams nolasī t no manometra. Šai ierīcei pie- mērojamās vērtības skatiet nodaļā Nolasiet minimālo tilpuma plūsmu. Ja vērtī- ba ir pazemināta, nepieciešams nomainīt filtru (skatīt nodaļu Nomainiet galveno filtru). Dažādie sūkšanas šļūteņu šķērsgrie- zumi nodrošina papildaprīkojuma daļu pie- lāgošanu dažādajiem pieslēgumu šķērsgriezumiem. Mkroflīss (Pasūt. Nr. 9.990-103.0) Galvenais filtrs (Pasūt.-Nr. 9.439-542.0)170 Latviešu Ekspluatācijas uzsākšana

Nepareizi pievienota potenciālu izlīdzi- nāšanas līnija Elektriskās strāvas trieciens Pirms katras ekspluatācijas uzsākšanas reizes pārbaudiet, vai ir pieslēgti potenciāla izlīdzināšanas vadi (zemējuma vads).

Apdraudējums veselībai kaitīgu putekļu dēļ Elpceļu saslimšanas putekļu inhalācijas gadījumā. Nesūciet bez filtra elementa, jo pretējā ga- dījumā rodas apdraudējums veselībai pa- augstinātas putekļu izdalīšanas dēļ.

Nepareiza apiešanās ar netīrumu tvert- nes bloķēšanu Saspiešanas risks Nobloķēšanas laikā nekādā gadījumā ne- lieciet rokas starp netīrumu savākšanas sistēmu un starpgredzenu vai pacelšanas mehānisma tuvumā. Nobloķējiet netīrumu tvertni, darbinot priekšgala rokturi ar abām rokām.

Netīrumu tvertnes statiskā uzlāde Aizdegšanās putekļi Pārliecinieties, vai šasijas zemējums sa- skaras ar netīrumu tvertni.

1. Novietot ierīci darba pozīcijā.

2. Nostipriniet ierīci ar stāvbremzēm.

3. Pārliecinieties, ka sūkšanas galviņa ir

4. Piepildiet netīrumu tvertni līdz atzīmei ar

ūdeni vai eļļu (pasūt. nr. 9.990-272.0) (skatīt nodaļu Netīrumu tvertnes piepil- dīšana ar inerto šķidrumu).

5. Savienojiet zemējuma spaili ar ārējo po-

tenciāla izlīdzināšanu.

6. Noņemiet savākšanas tvertnes noslē-

gaizbāzni (skatīt nodaļ u Izvēlieties sūk- šanas savienojumu).

7. Ievietojiet sūkšanas šļūteni sūkšanas

šļūtenes pieslēgumā.

8. Pārliecinieties, vai filtra gredzena iesūk-

šanas savienojums ir cieši noslēgts ar noslēgaizbāzni (skatīt nodaļu Sūkšanas pieslēguma noslēgšana).

9. Pārbaudiet līmeni atkritumu tvertnē

(skatīt nodaļu Pārbaudīt atkritumu tvert- nes uzpildes līmeni). 10.Ja nepieciešams, iztukšojiet atkritumu tvertni (skatīt nodaļu Netīrumu tvertnes iztukšošana). 11.Pievienojiet vajadzīgos piederumus (nav iekļauti piegādes komplektācijā) pie sūkšanas šļūtenes. 12.Pārliecinieties, ka netīrumu tvertne ir pa- reizi ievietota. Izvēlieties sūkšanas savienojumu Ierīce ir aprīkota ar 2 sūkšanas uzgaļiem. ● Sūkšanas sprausla uz netīrumu tvertnes –Sausā sūkšana ar mitruma separato- ru: smalkie putekļi, pulveris Netīrumu tvertne ar mitruma atdalīšanas funkciju ir jāuzpilda ar inerto šķidrumu, ūdeni vai eļļu. Mēs iesakām eļļu ar pasū- tījuma Nr. 9990-272,0. ● Sūkšanas sprausla uz filtra gredzena Izmantojot kā paredzēts, tā ir cieši no- slēgta ar blīvējuma aizbāzni. Putekļu sūcējam ne- drīkst vienlaikus pie- vienot divas sūkšanas šļūtenes. Izmantojot kā pare- dzēts, drīkst izman- tot tikai apakšējo iesūkšanas īscauru- li. Izmantojot mitruma separatoru, augšē- jai iesūkšanas īs- caurulei jābūt cieši noslēgtai.Latviešu 171 Sūkšanas pieslēguma noslēgšana

Savainošanās risks Smalko putekļu izraisīti ādas, plaušu un acu bojājumi Pēc sūkšanas šļūtenes atvienošanas sūk- šanas pieslēgumu nepieciešams noslēgt ar pieslēguzmavu. Attēls B

1. Precīzi ievietojiet blīvējuma aizbāzni

sūkšanas savienojumā.

2. Iebīdiet aizbāzni līdz galam.

3. Pagrieziet spraudni pa labi, līdz iesūkša-

nas savienojums ir cieši noslēgts. Netīrumu tvertnes piepildīšana ar inerto šķidrumu Ja netīrumu tvertne tiek izmantota ar mitru- ma separatoru, pirms nodošanas eksplua- tācijā netīrumu tvertne ir jāpiepilda ar inerto šķidrumu.

Kustīgas daļas Saspiešanas risks Noņemot vai uzstādot netīrumu tvertnes augšējo daļu, uzmanieties no kustīgām da- ļām.

1. Nostipriniet ierīci ar stāvbremzēm.

2. Pavelciet priekšgala rokturi uz augšu.

Netīrumu tvertne tiek atslēgta un nolais- ta.

3. Izvelciet drošības atslēgu no ierīces.

4. Atlaidiet netīrumu tvertnes fiksācijas

5. Noņemiet netīrumu tvertnes augšējo da-

6. Ielejiet netīrumu tvertnē inerto šķidrumu,

ūdeni vai eļļu, līdz līmenis sasniedz lī- meņa atzīmi.

7. Ievietojot netīrumu tvertnes augš

ējo da- ļu, pārliecinieties, ka pludiņa lodīte ir ie- vietota attiecīgajā vadotnē.

Nepareiza apiešanās ar netīrumu tvert- nes bloķēšanu Saspiešanas risks Nobloķēšanas laikā nekādā gadījumā ne- lieciet rokas starp netīrumu savākšanas sistēmu un starpgredzenu vai pacelšanas mehānisma tuvumā. Nobloķējiet netīrumu tvertni, darbinot priekšgala rokturi ar abām rokām. Attēls E

Netīrumu tvertnes statiskā uzlāde Aizdegšanās putekļi Pārliecinieties, vai šasijas zemējums sa- skaras ar netīrumu tvertni.

8. Ievietojiet netīrumu tvertni apgrieztā se-

cībā un nofiksējiet to ar lokveida rokturi. Pārbaudīt atkritumu tvertnes uzpildes līmeni Kad atkritumu tvertne ir piepildīta līdz atzī- mei, to nepieciešams iztukšot. Ierīce auto- mātiski neizslēdzas, ja tiek pārsniegts maksimālais uzpildes līmenis.

1. Regulāri pārbaudiet līmeni atkritumu

2. Ievērot, lai sūcot netiktu iesūkts ne vai-

rāk kā 8 litri materiāla. Ekspluatācija BĪSTAMI Sprādzienbīstamu un vadošu metāla pu- tekļu iesūkšana bez inertā šķidruma Sprādzienbīstamība, karstuma rašanās Nekad nesūciet sprādzienbīstamu un vado- šu sūkšanas materiālu bez inertā šķidruma.

Apdraudējums veselībai kaitīgu putekļu dēļ Elpceļu saslimšanas putekļu inhalācijas gadījumā. Nesūciet bez abiem filtra elementiem, jo pretējā gadījumā rodas apdraudējums ve- selībai paaugstinātas smalko putekļu izdalī- šanas dēļ. Pirms katras lietošanas reizes ir jāpārbau- da, vai abi filtra elementi ir pareizi uzstādīti.

Smalko putekļu iekļūšanas bīstamība Sūkšanas dzinēja bojājuma apdraudējums. Sūcot nekad izņemiet galvenā filtra ele- mentu.172 Latviešu

Trūkst inertā šķidruma Mitruma separatora bojājumi Nekad nesūciet bez inertā šķidruma, ja sūkšanas uzgalis tiek izmantots ar mitruma separatoru. Ierīces ieslēgšana

1. Iespraudiet tīkla spraudni kontaktligzdā.

2. Ieslēdziet iekārtu, izmantojot sūkšanas

turbīnas ierīces slēdžus. Norādījum Vienmēr ieslēdziet un izslēdziet sūkšanas turbīnas vienu pēc otras. Visām sūkšanas turbīnām ir jābūt ieslēgtām, lai manometrs darbotos pareizi un kontrolētu minimālo til- puma plūsmu. Norādījum Lielākajā daļā izmantošanas gadījumu ir pietiekami, ja sūkšanu veicat ar 1 sūkšanas turbīnu. Ja nepieciešams, pieslēdziet

2. sūkšanas turbīnu. Tomēr nedarbiniet ierī-

ci ar abām sūkšanas turbīnām ilgāk par 15 min. Tas var radīt situāciju, ka pārāk daudz mitra gaisa priekšlaikus samitrina galveno filtru. Nepieciešamības gadījumā ļaujiet galvenajam filtram pēc tam nožūt vai no- mainiet to (skatīt nodaļu Nomainiet galve- no filtru).

3. Sākas sūkšanas process.

Veikt sūkšanas procesu

1. Regulāri kontrolējiet netīrumu tvertnes

uzpildes līmeni, jo ierīce sūkšanas laikā neizslēdzas automātiski. Norādījum Ierīce ir aprīkota ar mehānisku uzraudzību. Šī uzraudzības sistēma pārtrauc gaisa plūsmu, kad inertais šķidrums ir nokrities zem minimālā līmeņa. Lai turpinātu sūkša- nu, papildiniet inerto šķidruma līmeni (skatīt nodaļu Netīrumu tvertnes piepildīšana ar inerto šķidrumu).

2. Ievērot, lai sūcot netiktu iesūkts ne vai-

rāk kā 8 litri materiāla.

3. Ja nepieciešams, iztukšojiet netīrumu

tvertni (skatiet nodaļu Netīrumu tvertnes iztukšošana).

4. Nepieciešamības gadījumā nomainīt

galveno filtru (skatīt nodaļu Nomainiet galveno filtru). Norādījum Ja netīrumu tvertne ir piepildīta ar inerto šķidrumu, mitrs gaiss var plūst caur galve- no filtru un to sūkšanas laikā piesūcināt. Pēc sūkšanas pārbaudiet, vai galvenais filtrs nav mitrs. Nepieciešamības gadījumā ļaujiet galvenajam filtram nožūt vai nomai- niet to (skatīt nodaļu Nomainiet galveno filtru). Nolasiet minimālo tilpuma plūsmu Ierīces priekšpusē ir uzstādīts manometrs, kas uzrāda sūkšanas zemspiedienu ierīces iekšienē. Ja tiek sasniegts maksimālais zemspiediens (skatīt tabulu), galvenais filtrs ir jānomaina (skatīt nodaļu Nomainiet galveno filtru). Šī vērtība ir atkarīga no ierī- ces veiktspējas un izmantotās sūkšanas šļūtenes. Ja, nomainot filtru, zemspiediens netiek būtiski samazināts, jābūt citai problē- mai (skatīt nodaļu Palīdzība traucējumu gadījumā).

Maksimālā negatīvā spiediena pārsnieg- šana Sūkšanas zudums Ja norādītā vērtība tiek pārsniegta, gaisa ātrums samazinās zem 20 m/s. Nomainiet filtru. Ierīces izslēgšana

1. Ieslēdziet iekārtu, izmantojot sūkšanas

turbīnas ierīces slēdžus.

2. Izvilkt tīkla spraudni.

3. Atvienojiet zemējuma spaili no ārējās

potenciāla izlīdzināšanas. Pēc katras lietošanas

1. Noņemiet piederumus.

2. Aizveriet sūkšanas pieslēgumu (skatīt

nodaļu Sūkšanas pieslēguma noslēg- šana). Sūkšanas šļūtenes nominālais izmērs Maksimālais nega- tīvais spiediens DN40 16,4 kPa (164 mbar) DN50 12,9 kPa (129 mbar) DN70 ---Latviešu 173

3. Noņemt piederumus un nepieciešamī-

bas gadījumā izskalot ar ūdeni un ļaut nožūt.

4. Iztukšojiet netīrā ūdens tvertni (skatīt no-

daļu Netīrumu tvertnes iztukšošana).

5. Ierīci no iekšpuses un ārpuses nosūciet

un notīriet ar mitru lupatiņu. Netīrumu tvertnes iztukšošana Netīrumu tvertne ir jāiztukšo, kad nepiecie- šams un pēc katras lietošanas reizes. Ieplūdes atvere vai sūkšanas šļūtene ir aiz- vērta. Regulāri kontrolējiet netīrumu tvertnes uz- pildes līmeni, jo ierīce sūkšanas laikā neiz- slēdzas automātiski.

1. Izslēdziet ierīci.

2. Nostipriniet ierīci ar stāvbremzēm.

3. Pavelciet priekšgala rokturi uz augšu.

Netīrumu tvertne tiek atslēgta un nolais- ta.

4. Izvelciet drošības atslēgu no ierīces.

5. Atlaidiet netīrumu tvertnes fiksācijas

6. Noņemiet netīrumu tvertnes augšējo da-

tvertnes apakšējās daļas.

10.Mikroflīsu utilizēt atbilstoši likumā pare- dzētajiem noteikumiem. 11.Nepieciešamības gadījumā izlejiet iner- to šķidrumu no netīrumu tvertnes (skatīt nodaļu Izlejiet inerto šķidrumu no netīru- mu tvertnes). Norādījum Nepieciešamības gadījumā inerto šķidrumu var izmantot vairākas reizes. 12.Ievietojot netīrumu tvertnes augšējo da- ļu, pārliecinieties, ka pludiņa lodīte ir ie- vietota attiecīgajā vadotnē.

Nepareiza apiešanās ar netīrumu tvert- nes bloķēšanu Saspiešanas risks Nobloķēšanas laikā nekādā gadījumā ne- lieciet rokas starp netīrumu savākšanas sistēmu un starpgredzenu vai pacelšanas mehānisma tuvumā. Nobloķējiet netīrumu tvertni, darbinot priekšgala rokturi ar abām rokām. Attēls E

Netīrumu tvertnes statiskā uzlāde Aizdegšanās putekļi Pārliecinieties, vai šasijas zemējums sa- skaras ar netīrumu tvertni. 13.Ievietojiet netīrumu tvertni apgrieztā se- cībā un nofiksējiet to ar lokveida rokturi. Izlejiet inerto šķidrumu no netīrumu tvertnes

1. Izslēdziet ierīci.

2. Nostipriniet ierīci ar stāvbremzēm.

3. Aizveriet sūkšanas pieslēgumu (skatīt

nodaļu Sūkšanas pieslēguma noslēg- šana). Attēls C

5. Izvelciet drošības atslēgu no ierīces.

6. Pagrieziet lodveida vārsta sviru par 90°.

7. Kad savākšanas tvertne ir pilnī

bā tukša, pagrieziet sviru sākotnējā stāvoklī.

Nepareiza apiešanās ar netīrumu tvert- nes bloķēšanu Saspiešanas risks Nobloķēšanas laikā nekādā gadījumā ne- lieciet rokas starp netīrumu savākšanas sistēmu un starpgredzenu vai pacelšanas mehānisma tuvumā. Nobloķējiet netīrumu tvertni, darbinot priekšgala rokturi ar abām rokām. Attēls E

Netīrumu tvertnes statiskā uzlāde Aizdegšanās putekļi Pārliecinieties, vai šasijas zemējums sa- skaras ar netīrumu tvertni.

8. Ievietojiet netīrumu tvertni un nofiksējiet

to ar rokturi.174 Latviešu Iekārtas tīrīšana

Nepareiza notekūdeņu utilizācija Apkārtējās vides piesārņošana Ievērojiet vietējos notekūdeņu attīrīšanas noteikumus.

1. Ierīci no iekšpuses un ārpuses nosūciet

un notīriet ar mitru lupatiņu. Sūcot ierīci, jāizmanto putekļu sūcējs ar tādu pašu vai labāku klasifikāciju.

2. Ja nepieciešams, izskalojiet piederumus

(nav iekļauti piegādes komplektācijā) ar ūdeni un nosusiniet. Ierīces uzglabāšana

1. Tikla kabeli aptīt ap kabeļa turētāju.

2. Novietojiet ierīci sausā telpā un nodroši-

niet pret neautorizētu lietošanu. Transportēšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru. Netīrumu tvertne ir iztukšota.

1. Aizveriet abus sūkšanas savienojumus,

lai transportētu bez putekļiem (skatīt no- daļu Sūkšanas pieslēguma noslēgša- na).

2. Atlaidiet stāvbremzes pie ritentiņiem un

stumiet iekārtu, turot aiz stumšanas rok- tura.

3. Lai paceltu ierīci, turiet to aiz šasijas un

4. Pārvadājot transportlīdzekļos, nodroši-

niet iekārtu pret slīdēšanu un apgāša- nos. Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru. Netīrumu tvertne ir iztukšota.

1. Ierīci uzglabāt tikai iekštelpās.

Kopšana un apkope BĪSTAMI Ierīce, kas neapzināti ieslēdzas; pieskar- šanās strāvu vadošām daļām Savainojuma draudi, strāvas sitiena bīsta- mība Pirms darbu veikšanas pie ierīces izslē- dziet ierīci. Atvienojiet tīkla spraudni. BĪSTAMI Apdraudējums veselībai kaitīgu putekļu dēļ Elpceļu saslimšanas putekļu inhalācijas gadījumā. Apkopes darbu (piem., filtra maiņas) laikā valkājiet elpceļu aizsargmasku P2 vai augstvērtīgāku un vienreizējās lietošanas apģērbu.

Apdraudējums veselībai kaitīgu putekļu dēļ Elpceļu saslimšanas putekļu inhalācijas gadījumā. Lai novērstu apdraudējumus, ražotājam vai instruētai personai vismaz reizi gadā jāveic drošības aprīkojuma netraucētas darbības drošības tehniskā pārbaude, piem., jāpār- bauda ierīces hermētiskums, filtra bojājumi, kontroles ietaišu darbība.

Silikonu saturoši kopšanas līdzekļi Iespējama agresīva iedarbība uz plastma- sas daļām. Tīrīšanai neizmantojiet kopšanas līdzekļus, kas satur silikonu. Putekļu savākšanas iekārtas ir drošības ie- rīces aizsardzībai vai apdraudējuma novēr- šanai atbilstoši BGV A1. ● Lai lietotājs veiktu apkopi, ierīce ir jāiz- jauc, jāiztīra un jāapkopj, ciktāl tas ir ie- spējams, neradot draudus apkopes personālam un citām personām. Piesar- dzības pasākumi paredz veikt lokālu filtrētu piespiedu ventilāciju, kur ierīce tiek izjaukta, apkopes vietas tīrīšanu un atbilstošu personāla aizsardzību.Latviešu 175 ● Pirms izņemt no bīstamās zonas, jāveic ierīces ārpuses detoksikācija ar putekļ- sūcēju, pēc tam noslaukot to tīru, vai arī tā ir jāapstrādā ar hermētiķi. Visas ierī- ces daļas jāuzskata par netīrām, kad tās tiek paņemtas no bīstamās zonas. Ne- pieciešams ievērot atbilstošus pasāku- mus, lai izvairītos no putekļu emisijas. ● Veicot apkopes un remontdarbus, visus netīros priekšmetus, kurus nav iespē- jams pilnībā notīrīt, izmetiet. Šādus priekšmetus nepieciešams utilizēt her- mētiskos maisos saskaņā ar utilizācijas spēkā esošajiem priekšrakstiem, kas at- tiecas uz šādiem atkritumiem. ● Ierīci transportējot un veicot apkopes darbus, iesūkšanas atveri nepieciešams noslēgt ar aizbīdni.

1. Ņemiet vērā, ka vienkāršus apkopes un

kopšanas darbus varat veikt pats.

2. Ierīces virsmu un tvertnes iekšpusi regu-

lāri iztīrīt ar mitru drānu.

3. Regulāri vizuāli pārbaudiet, vai šļūtenes

nav aizsērējušas. Pārbaudes un apkopes darbi Negadījumu novēršanai regulāri veiciet ie- rīces pārbaudi atbilstoši attiecīgajām likum- devēja noteiktajām valsts tiesību normām. Apkope regulāri jāveic kvalificētai personai noteiktos laikos, atbilstoši ražotāja norādī- jumiem, turklāt ir jāievēro piemērojamie no- teikumi un drošības prasības. Darbus pie elektroierīces drīkst veikt tikai kvalificēts elektriķis. Jautājumu gadījumā, lūdzu, vēr- sieties pie KÄRCHER izplatītāja. Nomainiet galveno filtru

1. Izslēdziet ierīci.

2. Izvilkt tīkla spraudni.

3. Atbloķējiet un noņemiet iesūkšanas gal-

4. Atbloķējiet un noņemiet starpgredzenu.

6. Tūlīt pēc piesārņotā zvaigžņveida salo-

kāmā filtra izņemšanas no ierīces ievie- tojiet to maisā un maisu cieši noslēdziet.

7. Atbrīvojieties no piesārņotā zvaigžņvei-

da salokāmā filtra saskaņā ar likumu prasībām.

8. Noņemiet tīrā gaisa pusē uzkrājušos pu-

10.Ievietot jauno zvaigžņveida salokāmo filtru: aPārvelciet jauno filtru pār filtra kratītāju pie starpgredzena tā, lai kratītāja ele- menti būtu pozicionēti filtra kabatu vi- dū. b Novietojiet starpgredzenu ar zvaigžņ- veida salokāmo filtru un filtra kratītāju uz filtra gredzena. cNofiksējiet starpgredzenu. 11.Uzlikt un nofiksēt sūkšanas galviņu. Mikroflīsa nomaiņa

1. Izslēdziet ierīci.

2. Nostipriniet ierīci ar stāvbremzēm.

3. Pavelciet priekšgala rokturi uz augšu.

Netīrumu tvertne tiek atslēgta un nolais- ta.

4. Izvelciet drošības atslēgu no ierīces.

5. Atlaidiet netīrumu tvertnes fiksācijas

6. Noņemiet netīrumu tvertnes augšējo da-

tvertnes apakšējās daļas.

10.Mikroflīsu utilizēt atbilstoši likumā pare- dzētajiem noteikumiem. 11.Ievietojiet jauno mikroflīsu. 12.Ievietojot netīrumu tvertnes augšējo da- ļu, pārliecinieties, ka pludiņa lodīte ir ie- vietota attiecī gajā vadotnē.

Nepareiza apiešanās ar netīrumu tvert- nes bloķēšanu Saspiešanas risks Nobloķēšanas laikā nekādā gadījumā ne- lieciet rokas starp netīrumu savākšanas sistēmu un starpgredzenu vai pacelšanas mehānisma tuvumā.176 Latviešu Nobloķējiet netīrumu tvertni, darbinot priekšgala rokturi ar abām rokām. Attēls E

Netīrumu tvertnes statiskā uzlāde Aizdegšanās putekļi Pārliecinieties, vai šasijas zemējums sa- skaras ar netīrumu tvertni. 13.Ievietojiet netīrumu tvertni apgrieztā se- cībā un nofiksējiet to ar lokveida rokturi. Palīdzība traucējumu gadījumā BĪSTAMI Neapzināta ierīces ieslēgšanās / elek- triskās strāvas trieciens Neapzināta sūkšanas motora ieslēgšanās var radīt traumas. Elektrisko daļu sprie- gums var radīt elektriskās strāvas triecienu. Pirms jebkuru darbu veikšanas pie ierīces izslēdziet ierīci un atvienojiet tīkla spraudni. Visas pārbaudes un darbus pie elektriskām daļām ir jāveic speciālistam. Norādījum Ja rodas traucējums, iekārta ir nekavējoties jāizslēdz. Pirms atkal uzsākt lietošanu, traucējums ir jānovērš. Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpoša- nas dienestam. Sūkšanas turbīna nedarbojas

1. Pārbaudīt kontaktligzdu un strāvas pa-

2. Pārbaudīt ierīces tīkla kabeli un tīkla

Samazinās sūkšanas jauda

1. Aizveriet nenoslēgto sūkšanas savieno-

jumu (skatīt nodaļu Sūkšanas pieslēgu- ma noslēgšana).

4. Iztukšojiet netīrā ūdens tvertni (skatīt no-

daļu Netīrumu tvertnes iztukšošana).

5. Pārbaudiet filtra atbilstību un vajadzības

gadījumā izlabojiet to.

6. Nomainiet galveno filtru (skatīt nodaļu

Nomainiet galveno filtru).

7. Nomainiet mikroflīsu (skatīt nodaļu Mik-

8. Pārbaudiet inertā šķidruma stāvokli.

aPārbaudiet inertā šķidruma uzpildes līmeni, nepiec. gad. papildiniet inertā šķidruma līmeni (skatīt nodaļu Netīru- mu tvertnes piepildīšana ar inerto šķidrumu) bPārbaudiet inertā šķidruma kvalitāti, nepiec. gad. nomainiet inerto šķidru- mu (skatiet nodaļu Izlejiet inerto šķid- rumu no netīrumu tvertnes un nodaļa Netīrumu tvertnes piepildīšana ar iner- to šķidrumu). Nav sūkšanas jaudas Mehā niskā izslēgšana pārtrauc tilpuma plūsmu, jo netīrumu tvertnē nav pietiekami daudz inertā šķidruma.

1. Papildināt inertā šķidruma līmeni (skatīt

nodaļu Netīrumu tvertnes piepildīšana ar inerto šķidrumu). Putekļu noplūde sūkšanas laikā

2. Pārbaudiet filtra atbilstību un vajadzības

gadījumā izlabojiet to.

3. Nomainiet galveno filtru (skatīt nodaļu

pildiet ar inerto šķidrumu (skatiet nodaļu Netīrumu tvertnes piepildīšana ar inerto šķidrumu). Utilizācija Ierīce atbilstoši likuma noteikumiem dar- bmūža beigās ir jāutilizē. Garantija Katrā valstī ir spēkā mūsu atbildīgā tirdz- niecības uzņēmuma izdotie garantijas no- sacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs no- vērsīsim bez maksas, ja to cēlonis būs ma- teriāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumen- tu vērsieties pie tirgotāja vai tuvākajā piln- varotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē)Latviešu 177 Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tī- mekļa vietnes servisa sadaļā "Lejupielā- des". Tehniskie dati

• ar II aizsardzības klases izkārtojuma ele- mentiem Paturētas tiesības uz tehniskajām izmai- ņām. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatpra- sībām. Veicot ar mums nesaskaņotas iz- maiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Sausās sūkšanas putekļsūcējs Produkts: Mitrās un sausās sūkšanas pu- tekļsūcējs Tips: 9.990-xxx Attiecīgās ES direktīvas 2006/42/EK (+2009/127/EK) 2014/30/ES 2011/65/ES Piemērotie saskaņotie standarti EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

Fāze ~ 1 Tīkla frekvence Hz 50-60 Nominālā jauda W 2100 Maksimālā jauda W 2400 Aizsardzības veids IPX4 Aizsardzības klase I* Maksimāli pieļaujamā tīkla pretestība Ω 0.195+ j0.122 Izmēri un svars Raksturīgais ekspluatāci- jas svars kg 108 Garums x platums x augstums mm 1020 x 680 x

2,24 Vides nosacījumi Uzglabāšanas temperatū-

°C -10-40 Ierīces veiktspējas dati Tvertnes tilpums l 60 Inertā šķidruma tvertnes tilpums l20 Sasūktā materiāla tvert- nes tilpums

Vakuums (ar spiediena sa- mazināšanas vārstu) kPa 25,4 Gaisa daudzums l/s 2x 74 Sūkšanas šļūtenes pieslē- gums DN70 Sūkšanas šļūtenes nomi- nālais izmērs DN40/

Filtra pasūtījuma numurs 9.439-

Aprēķinātās vērtības saskaņā ar EN 60335-2-69 Plaukstas un rokas vibrā- cijas vērtība m/s

<2,5 Nenoteiktība K m/s

0,2 Trokšņa spiediena līmenis

dB(A) 79 Nenoteiktība K

Kabeļu garums m 10178 Lietuviškai Piemērotie nesaskaņotie standarti IEC 60335-1
