Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 8/18-4 M (HD 8184 M Plus)
Darba spiediens	18 MPa (180 bar)
Ūdens plūsma	12,5 l/min
Pieslēguma jauda	4,6 kW
Tīkla spriegums	400 V / 3 fāzes / 50 Hz
Galvenais drošinātājs	16 A (lēns)
Aizsardzības tips	IPX5
Darba svars	41 kg
Izmēri (G × P × A)	455 × 400 × 700 mm (nolaista roktura)
Augstums ar paceltu rokturi	970 mm
Maks. padeves temperatūra	60 °C
Maks. padeves spiediens	1 MPa
Min. padeves plūsma	12 l/min
Maks. sūkšanas augstums	0,5 m
Sūkņa eļļas veids	15W40
Eļļas daudzums	0,35 l
Skaņas spiediena līmenis	75 dB(A)
Garantētais skaņas jaudas līmenis	91 dB(A)
Rokas un rokas vibrācijas	2,3 m/s² (nenoteiktība K=0,7)
Pieslēguma sistēma	EASY!Lock
Galvenās funkcijas	Augsts spiediens, mazgāšanas līdzeklis, rotējošā sprausla (Plus modelis), spiediena/plūsmas regulēšana, spiediena slēdzis
Apkope	Ūdens filtra tīrīšana katru nedēļu, eļļas maiņa ik pēc 500 h vai 1 gada
Drošība	Recirkulācijas vārsts, drošības vārsts, sprūda fiksators, drošības svira
Ūdens padeve	Tīkla pieslēgums vai tvertnes sūkšana (ar komplektu)

Bieži uzdotie jautājumi - HD 8184 M Plus Kärcher

Kāpēc mana ierīce neieslēdzas?

Pārbaudiet, vai strāvas vads nav bojāts un vai tīkla spriegums atbilst (400V/3 fāzes). Ja ierīce ir pārkarsusi, ieslēdziet slēdzi pozīcijā 0 un ļaujiet tai atdzist 15 minūtes pirms atkārtotas ieslēgšanas. Ja elektriskais defekts turpinās, sazinieties ar pēcpārdošanas servisu.

Kā iztukšot ierīci pirms lietošanas?

Atskrūvējiet sprauslu no pistoles, atveriet ūdens padevi un darbiniet pistoli, līdz vairs nav gaisa burbuļu. Ja nepieciešams, ļaujiet tecēt 10 sekundes, izslēdziet un atkārtojiet. Pēc tam pieskrūvējiet sprauslu atpakaļ.

Ko darīt, ja spiediens ir nepietiekams?

Pārbaudiet sprauslas izmēru (šim modelim kalibrs 042), notīriet filtru ūdens padeves savienojumā, pārliecinieties par pietiekamu padeves plūsmu (min. 12 l/min) un iztukšojiet ierīci. Ja problēma turpinās, konsultējieties ar servisa centru.

Kā pareizi pievienot mazgāšanas līdzekli?

Izmantojiet putu pistoli (pēc izvēles) ar tvertni. Izvēlieties atbilstošu aizbāzni (3 = liela plūsma, 2 = vidēja, 1 = maza). Piepildiet tvertni ar Kärcher mazgāšanas līdzekli, uzskrūvējiet to un piestipriniet pistoli. Izsmidziniet uz sausas virsmas un atstājiet iedarboties, neļaujot nožūt.

Kāpēc mazgāšanas līdzeklis neizplūst pietiekami?

Piepildiet putu pistoles tvertni. Ja plūsma ir vāja, uzstādiet lielāku aizbāzni. Notīriet sūkšanas šļūteni un putu sprauslu no mazgāšanas līdzekļa nogulsnēm ar siltu ūdeni.

Kā pasargāt ierīci no sala?

Uzglabājiet ierīci vietā, kur nav sala. Ja tas nav iespējams, izlejiet ūdeni, pēc tam iesūknējiet automobiļu glikola bāzes antifrīzu ierīcē, darbinot to maksimāli 1 minūti, līdz sūknis un caurules ir tukšas.

Kā iztukšot sūkņa eļļu?

Izslēdziet elektroapgādi. Noņemiet pārsegu (4 skrūves), nolaidiet eļļas iztukšošanas šļūteni uz leju, izņemiet aizbāzni un ļaujiet eļļai iztecēt traukā. Ievietojiet aizbāzni atpakaļ, paceliet šļūteni, uzpildiet 0,35 l eļļas 15W40, uzlieciet vāku un pārsegu atpakaļ.

Kāda ir ieteicamā apkopes biežums?

Pirms katras lietošanas: pārbaudiet vadu un augstspiediena šļūteni (bez bojājumiem) un hermetiskumu (max. 3 pilieni/min.). Katru nedēļu: notīriet ūdens ieplūdes filtru. Ik pēc 500 darba stundām vai vismaz 1 reizi gadā: veiciet apkopi servisa centrā (ietverot eļļas maiņu).

Vai es varu izmantot reciklētu ūdeni?

Jā, bet reciklētam ūdenim jāatbilst robežvērtībām: pH 6,5-9,5, vadītspēja max. 2000 µS/cm, bez abrazīvām vielām, ogļūdeņraži <20 mg/l, hlorīdi <300 mg/l utt. Netīrs ūdens bojā ierīci.

Kā novietot ierīci pēc lietošanas?

Izslēdziet ūdens padevi, atveriet pistoli, lai atbrīvotu spiedienu, fiksējiet drošības sviru. Uztiniet augstspiediena šļūteni uz uztinēja (MX modelis) vai pakariet to uz kronšteina ar gumiju (M modelis). Uztiniet strāvas vadu ap kabeļa turētāju. Nolaidiet rokturi un novietojiet ierīci iekšā.

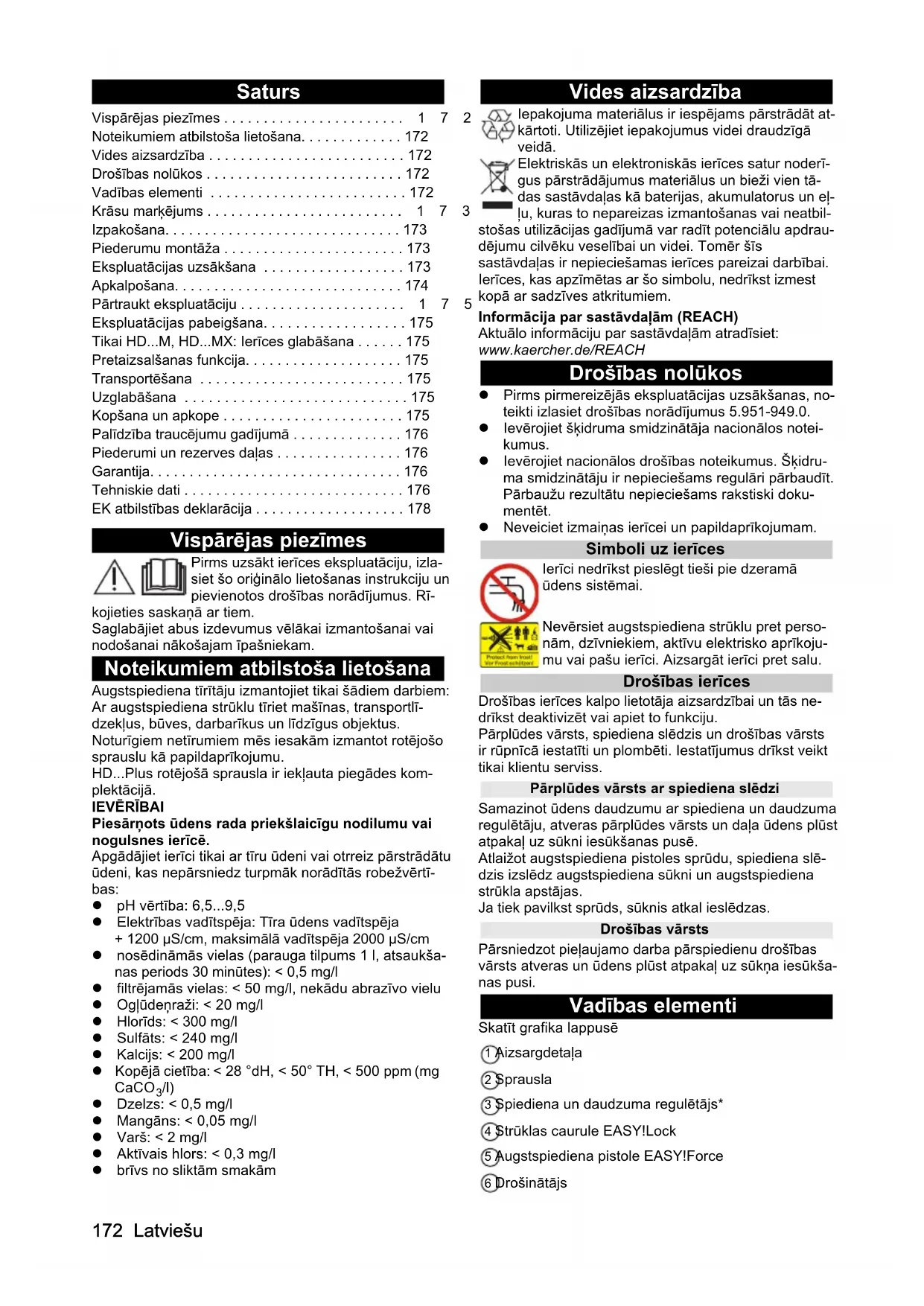

LIETOŠANAS INSTRUKCIJA HD 8184 M Plus Kärcher

Noteikumiem atbilstoša lietosana. 172

Vides aizsardziba 172

Drosibas nolukos 172

Vadibas elementi 172

Krasumarkejums 17

Izpakosana. 173

Piederumu montaza 173

Ekspluatacijas uzsaksana 173

Apkalpošana. 174

Eksplatacijas pabeigsha. 175

Tikai HD...M, HD...MX: Ierices glabašana . 175

Pretaizsal'sanas fungcija. 175

Transportesana 175

Uzglabasana 175

Kopśana unapkope 175

Palidziba traucejumu gadjumaa 176

Piederumi unrezervesdalas. 176

Garantija. 176

Tehniskie dati 176

EK atbilstibas deklacija 178

Visparejas piezImes

Pirms uzsakt ierices eksplaataciju, izlasiet so originalo lietoanas instrukciju un pievienotos drošibas noradijumus. R

kojieties saskaar tiem.

Saglabajet abus izdevumus velakai izmantošanai vail nodosanai nikosajam ipasniekam.

Noteikumiem atbilstoša lietosana

Augstspiediena tīrīṭaju izmantojiet tikai šādiem darbiem: Ar augstspiedena strūklu tīriet masīnas, transportli-dzeklus, būves, darbarīkus un līdīgus objektus.

Noturigiem netirumiem mês iesakam izmantot rotejoso sprauslu kā papildaprikojumu.

2 lepakojuma materialus ir iespejams sparstradat atkartoti. Utilizejiet ipakojumus videi draudziga veidā.

Elektriskas un elektroniskas ierices satur noderigus sparstradajumus materialus un biezi vien tadas sastavdalas ka baterijas, akumulatorus un ellu, kuras to nepareizas izmantoosanas vai neatbil

3 lu, kuras to nepareizas izmantošanas vai neatabilstosas utilizacijas gadijumā var radit potencialu apdraudējumu cilveku veselibai un videi. Tomér šis sastāvdajas ir nepiečesamas ierices pareizai darbībai. Ierices, kas apzimetas ar so simbolu, nedrikst izmest kopā ar sadzives atkritumiem.

1. Izpakojot pārbaudit pacinas saturu.
2. Ja konstateti bojajumi, kas radusies transportešanas laikā, nekavējoties informējiet izplatītāju.
3. Tikai HD...M PU: Urbumu šablonus, kas paredzeti montăžai pie sienas uzglabajiet kopā ar iepakoju-mu.

Piederumu montaža

Noradijum

HD...M PU piegades komplektacija nav ieklauts nekads papildaprikojums.

Noradijum

EASY!Lock sistema savieno componentus as atra sa vienojuma vitnes starpniecibu, tikai ar vienu apgriezie nu-atri un Drosi.

Attels A

1. Uzspraudiet augstspiediena sprauslu uz struklas caurules.
2. Uzstadiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Savienojiet struklas cauruli ar augstspiediena pistoli un pievelciet ar roku (EASY!Lock).
4. Atlaidiet stumšanas roktura atblokešanu.
5. Izvelciet stumsanas rokturi lidz gala pozicijai.

lericembezslutenesuztisanastrumula:

1. Savienojiet icerces augstspiediena sluteni ar augstspiediena pistoli un augstspiediena pieslegumu un pievelciet ar roku (EASY!Lock).

lericem ar slutenes uztiisanas trumula:

1. Nongem kabelu savilces no ieprieks uzstaditas augstspiediena slutenes un uzmanigi noti sluteni no uztisanas trumula.
2. Augstspiediena šlūteni izstieptu izvietot uz zemes.
3. Grieziet kloki pulkstenraditaja virziena un vienlaikus vienmeregizi uztiniet augstspiediena sluteni uz slute-nes uztisanas trumula. Raugiet, lai slutene netiku parrlocita.
4. Augstspiediena šluteni savienojiet ar augstspiedie-na pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Eksplaatacijas uzsaeksana

HD...M PU montaža

△BISTAMI

Savainojuma draudi, strāvas trieciena draudi

Elektribas pieslęguma un augstspiediena tikla udens apgades instalacijas dríkst uzstädt tikai autorizeti specialisti.

Vides nosacijumi

Sausa, pret salu nodrosinata vide.
- Nepastāv sprādzienbīstamība.
Stabila, lidzena pamatne vai izturiga siena.
Neuzstadit dzivojamo telpu vai biroju tuvuma (trok-snamisisija).
- Pieejamas akopes darbiem.
- udens novade uzstādīsanas viētā.

lericesnostiprinasana

Noradijum

Skrüves un dibeli, kas paredzeti turetaja piestiprinasa nai nav ieklauti piegades komplektacija. Tos ir jasagadatseviski un tiem ir jabut pielagotiem uzstadiñas vietas prasibam. Nepiecesamais skruvju diamets ir 6...8 mm.

BISTAMI

Kritošas icerice raditi savainojuma draudi

Izveloties stiprinajuma elementus, nemiet vera ierices svaru un uzstadisanas vietas izturigumu.

Attels B

①Montaza pie sienas
2 Montaza uz zemes
3 Montăžas atvere
4 Turetajs

1. Urbumus sienā vai uz grīdas atzīmēt ar urbumu šablonu.
2. Izveidot urbumus.
3. Piestiprinat turetaju, skruves pievilkt tikai nedaudz.
4. Turetaja atstatumu iespējams iestatīt pagriežot an uzgriežnu atslęgu.
5. Pievilkt skruves.
6. Piestiprinat ieri.

Strāvas pieslēgums

△BISTAMI

Stravas triccena raditi savainojuma draudi

Ar spraudna starpniecbu savienojiet ierci ar elektrbas tiklu. Nepartraucams savienojums ar strvas tiklu nav atlauts. Spraudnis ir paredzets atvienosanai no strvas.

HD...M PU: lerices ekspluatacijai nepieciesamai stravas padevei jabut paredzetai pastavigai darbibai.

HD...M PU: Stravu vadosajam dalam, kabeliem un ieri-cem, kas atrodas darba zona jabut aizsargatam pret udens struklu.

1. lespraudiet tikla spraudni kontaktligzdā.

Udens pieslegums

Pieslegums pie udens vada

BRIDINAJUMS

Veselibas apdraudejums, kuru rada netira udens atplude dzerama udens tikla.

levrojiet udensapgades noteikumus.
Saskaar spekera esosajiem noteikumiem ieri nekad
nedrikt ekspluatet pie dzerama udens tikla bez sist
mas atdalitaja. Izmantojiet KARCHER sistemas atdalitaju vai kadu citu sistemas atdalitaju, kas atbilst EN
12729,tips BA.Caur sistemas atdalitaju izpluduasis udens tiek atzits par nedzeramu.Vienmer piesledziet
sistemas atdalitaju pie udens apgades sistmas,nekad
tiei pie icerces udens pieslegvietas.

1. Parbaudit udens apgades piepludes spiedenu, piepludes temperaturu un piepludes daudzumu. Prasibas skatiet nodala "Tehniskie dati".
2. Ierices sistemas atdalitaju un udens pieslegvietu savienot ar sluteni (minimalais garums 7,5 m, minimalais diameters 1"). Piepludes slutene nav ieklauta piegades komplektacija.
3. Atveriet udens piepludi.

Udeni iesukt no tvertnes

1. Suksanas sluteni (pasut. Nr. 4.440-207.0) un filtru (pasut. Nr. 4.730-012.0) pieskruvet pie udens pieslegvietas.
2. Atgaisot ierfci.

Atgaisot ierici

1. Noskruvet struklas caurules sprauslu.
2. Laujiet ieriei darboties, Idz udens izplust bez burbulsiem.
3. Ja radusās atgaisošanas problemas laujiet iceri 10 sekundes darboties, tad izslédziet. Vairakas reizes atkārtojiet procesu.
4. Izslédziet ierici.
5. Uzskruvējiet atpakal sprauslu.

Tikai HD...M PU: Augstspiediena sistemas uzstadisana

Veicot uzstadiisanir jaievero speka esos vieteos droibas noteikumus, kas attiecas uz pastavigi uzsti-tam augstspiedena tiriisanas systemam.

1. Ierici ar augstspiediana šlūtenes vadu pieslęgt pa-stavigi uzstādītajam caurulu tiklam.
2. Pastavigi uzstadito caurulvadu tiklu izvirtot ta, lai butu nepiecesama tikai neliela virziena maina.
3. Lai nodrosinatu caurulvadu tiklu pret spiediena un termisko deformaciju, tos aprikot ar amortizetam va lejam un stingrajam caurulu turetajskavam.
4. Minimalie vadu skersgriezumi: a Caurulvadi: Nominalais platums DN 15 (1/2"). b Sluten linijas: Nominalais platums DN 6.

Apkalposana

△BISTAMI

Augstspiedena pistoles atveršana/ aizveršana

1. Atveriet augstspiediena pistoli: Aktivizejiet fiksacijas sviru un sprudu.
2. Aizveriet augstspiediena pistoli: Atlaidiet fiksacijas sviru un sprudu.

Eksplaatacija ar augstspiedenu

Ierici iespējams ekspluatēt vertikāla vai horizontala po-zicija.

Noradijum

Ierice ir aprikota ar spiediena sledzi. Motors sak daribubuk tikai tad, kad ir atverta augstspiedena pistonel.

1. Ierice ar slutenes uztisanas trumuli: Augstspiedena sluteni pilinba notit no slutenes uztisanas trumula.
2. lestatiet ierices sledzi uz "I".
3. Atbloket augstspiediena pistoli, sim nolukam augstspiediena pistoles drosinataju sabidit uz aizmuguri.
4. Ateriet augstspiediena pistoli.
5. Iericei ar spiediena un daudzuma regulētāju: Darba spiedenu iestatīt pagriežot spiediena un daudzuma regulētāju.

Eksplaatacija ar tirisanas lidzekliem

Noradijum

Eksplaatacijai ar tiri'sanas lidzekli ir nepiecesams putu uzgala traucks (nav obligati).

△BRIDINAJUMS

Veselibas apdraudejums, kuru rada nepareiza apiesanas ar tirisanas lidzekliem

leverojiet uz tirisanas lidzekla dotos drošibas noradijumus.

IEVERIBAI

Nepiemeroti tirisanas lidzeki var radit ierices un tirama objekta bojajumus.

Izmantojiet tikai KARCHER atzitus tirisanas lidzeklus. leverojiet tirisanas lidzeklim pievienotos dozeesanas ieteikumus un norades.

Lai saaudzētu vidi, izmantojiet tīršanas lǐdzekli saim-nieciski.

KÄRCHER tirišanas lidzekji garanté darbū bez traučejuniem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tirišanas lidzeklū informacijas lapas.

Attels C

Putu sprausla
vertne
③ Diafragmas komplekts

Tirišanas lidzekla piejaukums: 3=augsts, 2=videjs, 1=zems

4Suksanas slutene
Struklascaurule

1. Noskruvet tvertni.
2. Suksanas slutene iespraust velamo diafragmu.
3. Tvertniepildit tirisanas lidzekli.
4. Tvertni pieskruvet pie putu sprauslas.
5. Atvienot sprauslu no struklas caurules.
6. Piesledziet putu sprauslu augstspiediena pistolei un pievelciet ar roku.
7. Uzsakt augstspiediena tīrītāja ekṣluataciju.

leteicama tirisanas metode

1. Tirišanas lidzekli taupigi uzsmidzinat uz sausas virmas un laut iedarboties (nelaut nožut).
2. Lielakos netirumus noskalot ar augstspiedena struklu.

Putu uzgala skalošana

Putu uzgali pec lietoşanas nepiecesams izskalot, lai izvairitos no tirisanas lidzekla nogulsnem.

1. Noskruvet vertni.
2. Tirisanas lidzeka parpalikumu ieliet atpaka! piegades iepakojumā.
3. Piepildiet tvertni ar tiru udeni.
4. Tvertni pieskruvet pie putu sprauslas.

5. Ekspluatejiet putu sprauslu apm. 1 minuti, lai izskalotu tirisanas lidzekla atliekas.

6. Iztukšot tvertni.

1. Aizvert augstspiedena pistoli, ierice izsledzas.
2. Nofikset augstspiediena pistoli, šim nolukam drošinatāju pabidit uz priekšu.

Noradijum

Izslédzot ierici udens spiediens samazinās par apm.
70%. Tadejadi pazeminas augstspiediena pistoles darba speks un palielinas ierices ilgmuzigums.

Eksplaatacijas turpinašana

1. Atbloket augstspiediena pistoli, sim nolukam drosi-nataju sabidit uz azmuguri.
2. Atvert augstspiediena pistoli, ierie atkal iesledzas.

Ekspluatácijas pabeigśana

1. Aizveriet udens piepludi.
2. Atveriet augstspiediena pistoli.
3. Pagrieziet ierfces sledzi uz "I" un |aujiet iericei 5 lidz 10 sekundes darboties.
4. Aizveriet augstspiediena pistoli.
5. Ierices sledzi pagriezt uz "0/OFF" (izsl.).
6. Tíkla spraudni no Rozetes atvienot tikai ar sausām rokām.
7. Atvienot udens piepludi.
8. Atvert augstspiediena pistoli, lidz ierieir bez spiediena.
9. Nofikset augstspiediena pistoli, šim nolukam drošinatāju pabidit uz priekšu.

Tikai HD...M, HD...MX: lerices glabăšana

1. Struklas cauruli ar augstspiediena pistoli ivietojiet struklas caurules maksti unnofiksijet struklas caurules turetaj.
2. Tikla kabeli aptiniet ap kabela turetaju.
3. HD...M: Notit augstspiedena sluteni, uzkart par slutenes turetaju unnofiksetar gumijas siksnu. HD...MX: Augstspiedena sluteni uztit uz slutenes uztiisanas trumula un saliek trokuri.
4. Nospiediet stumsanas roktura atblokeesanu un iebidiet stumsanas rokturi.

Pretaizsalsanas fungcija

IEVERIBAI

Sals iznicina ieric, no kuras nav pilnibā iztukšots udens.

Uzglabajiet ieri ci vietä, kur sals neieklust.

Ja nav iespējams nodrošināt uzglabāšanu pret saludroša vietā:

1. Nolaidiet udeni.

2. Izlaidiet caur ierici komerciali pieejamu antifrizu.

3. Laut iericei darboties maks. 1 minutes, lidz sūknis un caurulvadi ir tuksi.

Noradijum

Izmantojiet komerciali pieejamu antifrizu uz glikola bazes, kas paredzets mehaniskajiem transportlidzekliem. leverot antifriza ražotaja lietošanas noteikumus.

Transportesana

UZMANIBU

Savainojuma draudi, bojajumu risks

Transportejot nemiet vera ierices svaru.

IEVERIBAI

Bojajumu risks

Aizsargajiet augstspiediena pistoles sprudu pret bojajumiem.

1. Parvadajot transportlidzeklos nodrosiniet ieriei pret landslide un apgasanos atbilsto attiecigajai direktivai.
2. Transportejot lielakos attalumos, ierici vikt aiz stum-sanas roktura (neattiecas uz HD...M PU).
3. Lai uzkapiu pa kapnem, velciet ierici pakapienu pa pakapienam augstak. Slideesan sliedes aizsarga ierici pret bojajumiem (neattiecas uz HD...M PU).

Tikai HD...M, HD...MX: Virsmu tiritaja transportesanas turetajs*

1. Virsmu tīrīṭaja pieslēguma tscaurules uzspraust uz augstspiediena tīrīṭaja transportešanas tureṭaja.
2. Uzmavuzgriezni uzkruvet ar vismaz 1 apgiezienu.

Uzglabāšana

UZMANIBU

Savainojuma draudi, bojajumu risks.

Uzglabajot nemiet vera ierices svaru.
1. Ierici uzglabajiet tikai iekstelpas.

Kopsana un apkope

△BISTAMI

Savainosanas risks nejauši iedarbinatas iceres un strvas triecena rezultāta.

Pirms jebkuru darbu veiksanas izsledziet ieri un atvienojiet tikla spreudni.

Drosibas pbarde/apkopes ligums

Ar savu izplatitaju Jus varat vienoties par regula rdo stbas pbaraudi vai noslegt apkopes litgumu. Ludzu, konsultejieties.

Ik pēc 500 darba stundām, vismaz reiz gadā

1. lerices apkopi Haut veikt klien tu servisam.
2. Ellas nomaina.

Elias nomaina

Noradijum

Palidziba traucejumu gadijumā

BISTAMI

Savainosanas risks nejauši iedarbinatas ierices un strvas triecena rezultata.

Traucejumu gadijumā, kas šajā nodala nav mineti, saubu gadijumā un pēc skaidram norādēm uzmeklējiet autorizetu kliuentu servisu.

lerici nav iespëjams iedarbinat

• Pärbaudiet, vai pieslēguma kabelis nav bojāts.
• Parbaudiet tikla spriegumu.
  Ja ieri c ir parkarsusi: a lestatiet ierices sledzi uz "0".

b Laujiet ieriei vismaz 15 minutes atdzist.
c lestatietiercessledziuz“1”
- Ja konstateti elektriski bojājumi, szinieties ar klientu servisu.

lerice nespej sasniegt nepiecesamo spiedenu

• Kontrolēt sprauslu izmēru, nepiečesamo izmēru skatīt nodāla “Tehniskie dati”.
• lerices atgaisošana, skatit nodalu "lerices atgaisošana".
• Iztirit sietu udens pieslegumā.
• Parbaudit udens pieplüdes daudzumu, nepiecesamo daudzumu skatit nodalā "Tehniskie dati".
• Iztiriet sprauslu.
• Nepiecesamibas gadijumā uzmeklejiet kIeNTu servisu.

Suknis nav hermetisks

Lidz pat 3 pilienu udens noplude minute ir pielaujama.
Ja noverojams izteiktaks nehermetiskums, laujiet klientu servisam veikt parbaudi.

Suknis uzrada darbibas traucejumus

Pärbaudiet udens pievades hermetiskumu.
- Ierices atgaisošana, skatit nodalu "Ierices atgaisošana".
- Nepiecesamibas gadijumā uzmeklejiet kIeNTu servisu.

Uzpildit putu sprauslas trauku.
Suksanas slutenei uzspraut lielaku diafragmu.
- Parbaudit, vai uz sukšanas šlūtenes un putu sprauslas nav izveidojusās tīršanas līdzekla nogulsnes. Nogulsnes notirār remdenuūdeni.

Piederumi un rezervesDSLas

Izmantot tikai originalos piederumus un originalas rezerves dalas, jo tie garantē drošu un nevainojamu ieri-ces darbū.

Katra valsti ir spekā mūsu uzēmuma atbildīgās sabiedrihas izdotie garantijas nosacjūmi. Garantijas termina ietvaros iespejamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to celonis ir materiāla vai rǎzōsanas defekts. Garantijas remonta nepieciśamības gadījūma ar pirkumu apliecinošu dokumentu griezieties pie tiringotāja vai tuvākajā pilnvarota-jā klientu apkalpośanas dienestā.

(Adresi skatit aizmugure)

Tehniskie datum

HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Strāvas pieslēgums
Tikla spriegums V 230 230 230 400 400 400 230
F ā z e	~	1	1	1	3	3	3	1
Tikla frekvence	Hz	50	50	50	50	50	50	50
Pieslēguma jauda	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tikla drošinātājs (inertais)	A	16	16	16	16	16	16	16
Pagarinājuma kabelis 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Udens pieslēgums
Pievades spiediens (maks.)	MPa	1	1		1	1	1	1
Pievades temperatūra (maks.)	°C	60	60	60	60	60	60	60
Pievades daudzums (min.)	l/min	12	12	12	12	12	12	12
lesūkšanas augstums (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
		HD 6/15 M	HD 6/15 MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
lerices veiktspejas dati
Standarta sprauslas lielums -- 033 033 033 038 038 043
D a r b a	s p i e d i e n	MPa 22,5 22,5 22,5 25,5 25,5 21
Darba pãrspiadiens (maks.) MPa 22,5 22,5 22,5 25,5 25,5 21
Padves apjoms, üdens l/min 9,3 9,3 9,3 11,5 11,6 11,6 11,5
Augstspiedena pistoles atsitienta spëks	N 21,3 21,3 21,3 21,3 21,3 21,3 21,3
Izméri un svars
Raksturīgais ekspluatācijas svars	kg	30	33	25	32	35	27	39
Garums	mm	455	455	290	455	455
Platums	mm	400	400	300	400	300	400
Augstums, stumšanas rokturis lejā, (augšā)	mm	700	890	565	700	890	565	700
		(970)	(970)	(970)	(970)	(970)	(970)	(970)
Ellas daudzums	l	0,25	0,25	0,25	0,20	0,20	0,35
Ellas veids	Tips	15W40	15W40	15W40	15W40	15W40	15W40	0W40
Aprēkinātās vērtības saskaṇā ar EN 60335-2-xx
Roku-plaukstu vibracijas vērtība	m/s2	2,4	2,8	2,4	3,0	2,9	3,0	2,7
Nedrošības faktors K	m/s2	0,7	0,8	0,7	0,8	0,8	0,8
Trošnā spiedena limenis	dB(A)	74	74	76	79	78	79	68
Nedrošības faktors KpA	dB(A)	3	3	3	3	3	3	3
Trošnā intensitātes limenisWA + Ne-drošības faktors KWA	B	(	A	)	9	0	9	0
		HD 7/14-4	HD 7/16-4	HD 7/16-4	HD 8/18-4	HD 8/18-4	HD 8/18-4	HD 8/18-4
		MX	M	MX	M	MX	MX	M PU
Strāvas pieslēgums
Tikla spiregums	V	230	400	400	400	400	400	400
Fāze	~	1	3	3	3	3	3	3
Tikla frekvence	Hz	50	50	50	50	50	50	50
Pieslēguma jauda	kW	3,4	4,2	4,2	4,6	4,6	4,6	4,6
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tikla drošinātājs (inertais)	A	16	16	16	16	16	16	16
Pagarinājuma kabelis 30m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Udens pieslēgums
Pievades spiediens (maks.)	MPa	1	1	1	1	1	1	1
Pievades temperatura (maks.)	°C	60	60	60	60	60	60	60
Pievades daudzums (min.)	l/min	12	12	12	12	12	12	12
lesūkšanas augstums (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
lerices veiktspejas dati
Standarta sprauslas lielums	--	043	042	042	042	042	042	042
Darba spiediens	MPa	14	16	16	18	18	18	18
Darba pãrspiadiens (maks.)	MPa	21	24	24	27	27	27	27
Padves apjoms, üden	l/min	11,5	11,6	11,6	12,5	12,5	12,5	12,5
Augstspiedena pistoles atsitienta spëks	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Izméri un svars
Raksturīgais ekspluatācijas svars	kg	42	40	43	41	44	44	36
Garums	mm	455	455	455	455	455	455	290
Platums	mm	400	400	400	400	400	400	300

HD 7/14-4	MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Augstums, stumšanas rokturis lejā, mm 890 (970) 700 (970) 890 (970) 700 (970) 890 (970) 565 (augša)
Ellas daudzums I 0,35 0,35 0,35 0,35 0,35
E∥las veids Tips 0W40 15W40 15W40 15W40 15W40
Aprëkinātās vērtības saskaṇā ar EN 60335-2-xx
Roku-plaukstu vibracijas vērtība m/s	2	2,7	2,4	2,5	2,3	2,3
Nedrošības faktors K m/s2	0,8	0,7	0,7	0,7	0,7
Trošnā spiediena limenis	dB(A)	69	70	72	75	73
Nedrošības faktors KpA	dB(A)	3	3	3	3	3
Trošnā intensitates limenisWA + Nedrošības faktors KWA	dB(A)	85	86	88	91	89

Paturetas tiesibas uz tehniskajam izmainam.

EK atbilstibas deklarácija

Ar so mēs pazinojam, ka turpmak tekstā minetās iekartas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst EK direktivu drošibas un veselibas pamatprasibam. Veicot ar mums nesaskañotas izmainas iekartas uzbve, ši deklaracija zaude savu speku. Produtos: Augstspiediena tīrītājs Tips: 1.150-xxx

Parakstitaji rikojas vadibas varda un ar tās pilnvaru.

Pilvarotais sagatavot dokumentaciju: Stefans Reizers (Steffen Reiser)
