Produkta veids	Hilti Li-Ion akumulatoru lādētājs
Modeļi	C 6-22 un C 8-22
Svars	C 6-22: 0,84 kg / C 8-22: 1,45 kg
Nominālais izejas spriegums	10,8 V - 21,6 V
Maksimālā izejas jauda	C 6-22: 240 W / C 8-22: 450 W
Darba temperatūra	-17 °C līdz 60 °C
Uzglabāšanas temperatūra	-20 °C līdz 70 °C
Barošana	Elektrotīkls 100-127 V vai 220-240 V atkarībā no valsts versijas
Statusa indikācija	Zaļa LED (gatavs) / Akumulatora uzlādes statusa LED (4 līmeņi)
Galvenās funkcijas	Hilti 21,6 V Li-Ion akumulatoru uzlāde; iespējama sienas montāža; aizsardzība pret pārkaršanu un īssavienojumu
Apkope un tīrīšana	Ventilācijas atveres tīrīt ar sausu suku; korpusu ar viegli mitru drānu; neizmantot silikona tīrīšanas līdzekļus
Drošība	Dubultā izolācija; paredzēts tikai iekštelpu lietošanai; automātiska izslēgšana neparastas temperatūras gadījumā; neizmantot bojātus akumulatorus
Rezerves daļas un remonta iespējas	Maināms barošanas kabelis (atbilstoši reģionam); remonts tikai Hilti servisa centrā
Vispārīga informācija	Ražotāja garantija; atbilst FCC/IC; pārstrāde caur Hilti

Bieži uzdotie jautājumi - SL 222 HILTI

Kā uzlādēt Hilti akumulatoru ar šo lādētāju?

Pievienojiet lādētāju elektrotīklam (iedegas zaļā LED). Ievietojiet Li-Ion akumulatoru saskarnē. Uzlāde sākas automātiski. Akumulatora gaismas diodes norāda uzlādes līmeni. Kad visas gaismas diodes ir zaļas, akumulators ir pilnībā uzlādēts. Pēc uzlādes izņemiet akumulatoru no lādētāja.

Ko darīt, ja lādētāja LED neiedegas?

Pārbaudiet, vai kontaktdakša ir pareizi pievienota. Ja LED joprojām nedeg, atvienojiet un atkal pievienojiet lādētāju. Ja problēma saglabājas, barošanas kabelis var būt bojāts (nomainiet to) vai lādētājs ir bojāts (sazinieties ar Hilti servisa centru).

Vai es varu izmantot šo lādētāju citu zīmolu akumulatoriem?

Nē. Šis lādētājs ir paredzēts tikai Hilti apstiprinātiem Li-Ion akumulatoriem. Citu akumulatoru izmantošana var izraisīt ugunsgrēku, eksploziju vai sabojāt lādētāju.

Kādi drošības pasākumi jāievēro?

Izmantojiet lādētāju tikai iekštelpās, sausā un tīrā vietā. Neaizsedziet ventilācijas atveres. Pirms tīrīšanas atvienojiet lādētāju. Neizmantojiet bojātus vai plūstošus akumulatorus. Turiet lādētāju bērniem nepieejamā vietā.

Kā tīrīt lādētāju?

Atvienojiet lādētāju. Notīriet ventilācijas atveres ar sausu, mīkstu suku. Korpusu var noslaucīt ar viegli mitru drānu. Neizmantojiet silikona tīrīšanas līdzekļus, jo tie var sabojāt plastmasas daļas.

Ko darīt, ja akumulators uzlādes laikā kļūst pārāk karsts?

Ja akumulatora temperatūra pārsniedz pieļaujamo diapazonu, lādētājs automātiski pārtrauc uzlādi. Mirgo dzeltena LED. Ļaujiet akumulatoram atdzist līdz istabas temperatūrai (aptuveni -17 °C līdz 60 °C). Uzlāde atsāksies automātiski. Ja pēc stundas akumulators joprojām ir pārāk karsts, tas, iespējams, ir bojāts: sazinieties ar Hilti servisa centru.

Vai es varu piestiprināt lādētāju pie sienas?

Jā. Lādētājam ir caurumi sienas montāžai. Pārliecinieties, ka siena var izturēt svaru un lādētājs ir stingri nostiprināts. Ievērojiet drošības attālumus un orientāciju, lai izvairītos no krišanas.

Kā nomainīt barošanas kabeli?

Atvienojiet lādētāju. Noņemiet gumijas pamatni un stiprinājuma skrūvi (Torx T10). Atveriet vāciņu, atzīmējiet vadu savienojumus, pēc tam ar skrūvgriezi atbrīvojiet vadus no spailēm. Uzstādiet jauno kabeli (atbilstoši reģionam), ievietojot vadus spailēs. Aizveriet vāciņu, pieskrūvējiet un uzlieciet atpakaļ gumijas pamatni. Atkal pievienojiet un pārbaudiet, vai iedegas LED.

Kāda ir šī lādētāja garantija?

Tiek piemērota Hilti ražotāja garantija. Lai uzzinātu detalizētus nosacījumus un termiņu, sazinieties ar vietējo Hilti partneri vai apmeklējiet vietni www.hilti.group.

Kur es varu atrast rezerves daļas?

Rezerves daļas, piemēram, barošanas kabelis, ir pieejamas Hilti veikalā vai vietnē www.hilti.group. Tikai oriģinālās daļas garantē drošību un pareizu darbību.

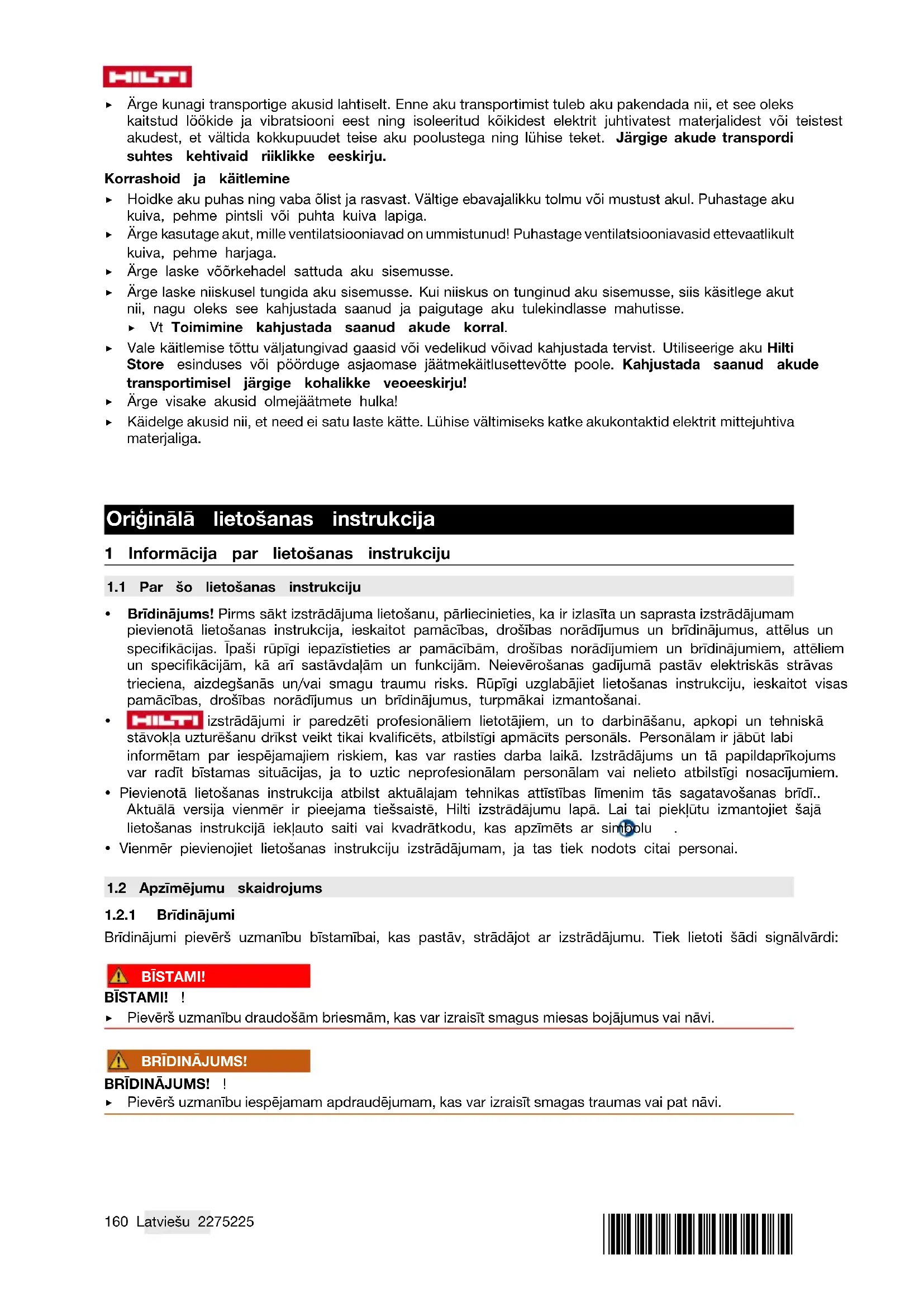

LIETOŠANAS INSTRUKCIJA SL 222 HILTI

• Bridinājums! Pirms sākt izstrādājuma lietošanu, pārliecinieties, ka ir izlasīta un saprasta izstrādājumam pievienotā lietošanas instrukcija, ieskaitot pamācības, drošības norādījumus un brīdinājumus, attēlus un specifikācijas. Īpaši rūpīgi iepazīstieties ar pamācībām, drošības norādījumiem un brīdinājumiem, attēliem un specifikācijām, kā arī sastāvdaļām un funkcijām. Neievērošanas gadījumā pastāv elektriskās strāvas trieciena, aizdegšanās un/vai smagu traumu risks. Rūpīgi uzglabājiet lietošanas instrukciju, ieskaitot visas pamācības, drošības norādījumus un brīdinājumus, turpmākai izmantošanai.
• Izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstoši apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstoši nosacījumiem.
• Pievienotā lietošanas instrukcija atbilst aktuālajam tehnikas attīstības līmenim tās sagatavošanas brīdī. Aktuālā versija vienmēr ir pieejama tiešsaistē, Hilti izstrādājumu lapā. Lai tai piekļūtu, izmantojiet šajā lietošanas instrukcijā iekļauto saiti vai kvadrātkodu, kas apzīmēts ar simbolu.
• Vienmēr pievienojiet lietošanas instrukciju izstrādājumam, ja tas tiek nodots citai personai.

1.2 Apzīmējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

BĪSTAMI!

BĪSTAMI!!

Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS!

• Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Simboli lietošanas instrukcijā

Lietošanas instrukcijā tiek izmantoti šādi simboli:

leverojiet lietošanas instrukciju

Norādijumi par lietošanu un Citation noderīga informācija

Riciba ar或其他pärstrādājamiem materiāliem

Neizmetiet elektrioiekārtas un akumulatorus sadzīves atkritumos.

Hilti Litija jonu akumulators

Hilti Lādētājs

1.2.3 Attēlos lietotie simboli

Attēlos tiek lietoti šādi simboli:

2	Šie skaitl norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcjjas sākūmā.
3	Numerācija attēlos atbilst veicamo darbū secībai un var atskirties no darbūu apraksta tekstā.
11	Pozćiju numuri tiek lietoti attelā Pārskats un norāda uz legendas numuriem sadajā Izstrādājuma pārskats.
6!	Šī simbola uzdevums ir pieverst ipašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkarībā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli:

	lzstrādājums atbalsta tehnologiju NFC, kas ir saderīga ar iOS un Android platformām.
	Ar divkāršu izolāciju
	Tikai lietošanai iekšelpās
	Lidzstrāva
	Mainstrāva
	Ja uz izstrādājuma tas ir norādīts, šī sertifikacijas iestāde ir sertificējusi izstrādājumu laïsanai apritē ASV un Kanādas tirgū saskaṇā ar spēkā esošajiem standartiem.
	Ja uz izstrādājuma tas ir norādīts, šī sertifikacijas iestāde ir sertificējusi izstrādājumu laïsanai apritē ASV un Kanādas tirgū saskaṇā ar spēkā esošajiem standartiem.

2 Drošība

2.1 Vispārīgie drošības norādījumi

BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehniskajiem parametriem, kas attiecas uz šo elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas.

Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lietošanai.

• Šo izstrādājumu nedrīkst lietot personas (tostarp bērni) ar ierobežotām fiziskajām, garīgajām vai uztveres spējām vai nepietiekamu pieredzi un zināšanām. Bērni nedrīkst rotaļāties ar izstrādājumu.
• Piemontējiet lādētāju tā, lai tajā ievietotais akumulators nevarētu nokrist.

2.2 Rūpīga lādētāju apkope un lietošana

Lai nepielautu traumas, izmantojiet lādētāju tikai norādīto Hilti litija jonu akumulatoru uzlādei. Lādētājam jāatrodas tīrā, vēsā, sausā un no sala pasargātā vietā. Uzlādes procesa laikā no lādētāja tiek novadīts siltums, tādēļ ventilācijas atveres nedrīkst būt aizsegtas. Lādēšanu nedrīkst veikt slēgtās tvertnēs vai kārbās. Rūpīgi veiciet iekārtas apkopi. Raugieties, lai neviena daļa nebūtu salauzta vai bojāta tādā mērā, ka izstrādājums vairs nedarbojas pareizi. Ja izstrādājumam ir bojātas vai salauztas daļas, uzdodiet veikt remontu, pirms atsākt tā lietošanu. Lietojiet lādētāju un tam paredzētos akumulatorus tikai saskaņā ar šīs instrukcijas norādījumiem, kas attiecas uz specifisko iekārtas tipu. Lādētāja izmantošana vajadzībām, kam tas nav paredzēts, var radīt bīstamas situācijas. - Akumulatoru uzlādei lietojiet tikai ražotāja ieteiktos lādētājus. Noteikta veida akumulatoriem paredzēts lādētājs kļūst ugunsbīstams, ja to izmanto ar cita veida akumulatoriem. Nepieļaujiet, ka akumulators vai lādētājs laikā, kamēr to neizmanto, nonāk saskarē ar papīra skavām, monētām, atslēgām, naglām, skrūvēm vai citiem sīkiem metāla priekšmetiem, kas var radīt akumulatora vai lādētāja kontaktu īssavienojumu. Ja starp akumulatora un lādētāja kontaktiem rodas īssavienojums, tas var izraisīt apdegumus vai ugunsgrēku. Neglabājiet akumulatoru uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.

2.3 Akumulatoru pareiza lietošana un apkope

▶ Ievērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, ķīmiskos apdegumus, ugunsgrēku vai eksploziju. Lietojiet akumulatorus tikai tad, ja tie ir nevainojamā tehniskajā stāvoklī. Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ļoti kaitīgu šķidrumu izplūdi! Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas! Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80°C (176°F) vai sadedzināt. - Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes. Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus. - Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai. - Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju. Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriska vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas. Sargājiet akumulatorus no lietus un mitruma un šķidrumiem. Mitruma iekļūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju. ▷ Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. Ievērojiet attiecīgo lietošanas instrukciju norādījumus. Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē. - Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā attālumā no degošiem materiāliem. Ļaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu".

Ievērojiet īpašos norādījumus, kas attiecas uz litija jonu akumulatoru transportēšanu, uzglabāšanu un lietošanu.

Izlasiet Norādījumus par Hilti litija jonu akumulatoru drošību un lietošanu, kas ir pieejami, noskenējot QR kodu šīs lietošanas instrukcijas beigās.

3 Apraksts

3.1 Izstrādājuma pārskats

① Akumulators ② Akumulatora statusa indikācija ③ Akumulatora atbloķēšanas taustiņš ④ Lādētāja darbības režīma indikācija ⑤ Atveres montāžai pie sienas Gaisa izplūde Gaisa ieplūde ⑧ Akumulatora pieslēgvieta

Aprakstītais izstrādājums ir portatīvs lādētājs, kas paredzēts Hilti litija jonu akumulatoriem ar nominālo spriegumu no 21,6 V. Atkarībā no valsts versijas to var pievienot kontaktligzdām ar maiņstrāvas spriegumu no 100 līdz 127 V vai no 220 līdz 240 V.

Lādētāju var uzstādīt uz līdzenas virsmas vai piemontēt pie sienas.

Hilti litija jonu akumulatori, ko drīkst izmantot kopā ar šo izstrādājumu, ir atrodami šajā sarakstā. - Ne visi akumulatori ir pieejami visos tirgus reģionos.

Izstrādājuma dati

Lādētājs C 6-22 | C 8-22
Paaudze 01
Sērijas Nr. 1 - 999999999999

3.3 Lādētāja darbības režīma indikācija

Statuss Nozime
LED deg zašā krāsā. Lādētājs ir gatavs darbam.
LED nedeg. Lādētājs nav gatavs darbam.

3.4 Litija jonu akumulatora uzlādes līmeņa indikācija uzlādes procesa laikā

Kad litija jonu akumulators Hilti Nuron ir savienots ar Hilti lādētāju, akumulatora statusa indikācija informē par akumulatora uzlādes līmeni, kā arī iespējamām kļūmēm.

Statuss Nozime
Viena (1) LED leni mirgo zaă krãsã	Notiek akumulatora uzlăde, uzlădes limenis: ≤ 20 %
Viena (1) LED deg zaă krãsã, viena (1) LED leni mirgo zaă krãsã	Notiek akumulatora uzlăde, uzlădes limenis: no 21 % fidz 40 %
Divas (2) LED deg zaă krãsã, viena (1) LED leni mirgo zaă krãsã.	Notiek akumulatora uzlăde, uzlădes limenis: no 41 % fidz 60 %
Tris (3) LED deg zaă krãsã, viena (1) LED leni zaă krãsã	notiek akumulatora uzlăde, uzlădes limenis: no 61 % fidz 80 %
Četras (4) LED deg zaă krãsã	Notiek akumulatora uzlăde, uzlădes limenis: ≥ 80 %
Neviena LED nedeg.	Akumulators ir pilnibâ uzlădëts, uzlădes process pajeits.
Viena (1) LED strauji mirgo dzeltenā krāsā, pēc tādūlādes process ir pārtraukts. lespējams, ka akū-mulatora temperatūra atrodas ārpus pieλaujāmā diapazona. Lādēšanas process tied automatiski turpināts, līdz ko atkal ir sasniegti nepiečiesamie parametri. Ja nepiečiesams, sasildiet vai atdzesējiet akumulatoru līdz ieticamajai uzūlādes temperatūrai.
(1) LED ātri mirgo sarkanā krāsā Litija jonu akumulators ir blokēts un nav lietojams. Lūdzu, vērsieties Hilti servisā.

3.5 Litija jonu akumulatora stāvokļa indikācija

Hilti iesaka pirms katras uzlādes pārbaudīt litija jonu akumulatora stāvokli.

Lai apskatītu akumulatora stāvokļa indikāciju, ilgāk nekā trīs sekundes turiet nospiestu akumulatora atbloķēšanas taustiņu. Sistēma nekonstatē potenciālu baterijas kļūmi, ko var izraisīt neatbilstoša apiešanās, piemēram, kritiens, saduršana, ārēja karstuma iedarbība utt.

Statuss Nozime
Visas LED deg kā skrejošā gaisma, pēc tam vienAkumulatoru var turpinālietot. (1) LED konstanti deg zaša krāsā.
Visas LED deg kā skrejošā gaisma, pēc tam vienAkumulatora stavokla informacijas nolasīsanu neiz- devās pabeigt. Atkārtojiet procesu vai versieties Hilti servā.
Visas LED deg kā skrejošā gaisma, pēc tam vienda pievienoto izstrādājumu var turpinālietot, atli-kusi akumulatora kapacitate ir mazāka nekā 50%. Ja pievienoto izstrādājumu vairs nevar lietot, akūmulators ir savu laiku nokalpojis un jänomaina pret citu. Lūdzu, versieties Hilti servā.

3.6 Piegādes komplektācija

Lādētājs, lietošanas instrukcija

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļa vietnē: www.hilti.group

4 Tehniskie parametri

	C 6-22 C 8-22
Svars saskaña ar EPTA Procedure	00,84 kg(1,852 lb)	1,45 kg(3,197 lb)
Nominālais izejas spriegums	10,8 V ... 21,6 V 10,8 V ...	21,6 V
Maksimālais izejas jauda	240 W 450 W
Uzglabāšanas temperatūrā	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Apkārtējā temperatūrā darbības laikā	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Lietošana

BRĪDINĀJUMS!

Bojāta kabeļa izraisīts apdraudējums! Ja darba laikā tiek sabojāts barošanas kabelis vai pagarinātājkabelis, nekavējoties atvienojiet izstrādājumu un kabeli no elektrotīkla. Nepieskarieties bojājuma vietai!

Regulāri pārbaudiet pieslēguma kabeļus. - Nomainiet bojātos pagarinātājkabeļus. Citā gadījumā vērsieties Hilti servisā.

Principā ieteicams vienmēr izmantot bojājuma strāvas aizsargslēdzi (RCD) ar aktivēšanas strāvas stiprumu maksimāli 30 mA.

5.1 Lādētāja ieslēgšana un akumulatora uzlāde

BRĪDINĀJUMS!

Mēģinājums uzlādēt neatļautas baterijas var izraisīt eksploziju. Tas var novest pie traumām un lādētāja bojājumiem.

Nemēģiniet uzlādēt baterijas, kas nav atkārtoti uzlādējamas. Lietojiet kopā ar šo lādētāju tikai Hilti atļautos akumulatorus.

6 Apkope un uzturēšana

BRĪDINĀJUMS!

Elektriska trieciena risks! Apkopes un remonta darbu veikšana, neatvienojot iekārtu no elektrotīkla, var izraisīt smagas traumas un apdegumus.

Pirms jebkādiem apkopes un remonta darbiem vienmēr atvienojiet tīkla kontaktdakšu!

Kopšana

Uzmanīgi notīriet pielipušos netīrumus. - Uzmanīgi iztīriet ventilācijas atveres ar sausu birstīti. - Korpusa tīrīšanai lietojiet tikai nedaudz samitrinātu drāniņu. Nedrīkst lietot silikonu saturošus kopšanas līdzekļus, kas var sabojāt plastmasas daļas.

Uzturēšana

• Regulāri pārbaudiet visas redzamās daļas, lai pārliecinātos, ka tās nav bojātas un funkcionē nevainojami.
• Bojājumu un/vai funkciju traucējumu gadījumā izstrādājumu nedrīkst lietot. Tas nekavējoties jānodod Hilti, lai veiktu remontu.
• Pēc apkopes un remonta darbiem visas aizsargierīces jāpiemontē vietā un jāpārbauda, vai tās darbojas.

Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un palīgmateriālus. Rezerves daļas un palīgmateriālus, kuru lietošanu kopā ar šo iekārtu mēs akceptējam, var atrast Hilti Store vai tīmekļa vietnē: www.hilti.group.

6.1 Barošanas kabeļa nomaiņa

BĪSTAMI!

Traumu risks! Elektrošoka risks.

• Izstrādājumu drīkst kopt un remontēt tikai pilnvarots un apmācīts personāls. Personālam jābūt labi informētam par iespējamiem riskiem.

Ja barošanas kabelis ir bojāts, tas jānomaina.

Ievērojiet jūsu valstī spēkā esošos elektrodrošības noteikumus.

1. Atvienojiet lādētāja kontaktdaļu no elektrotīkla rozetes.
2. Izvelciet gumijoto atbalsta kāju no pārsega un demontējiet zem tās esošo stiprinājuma skrūvi.

Materiāls

Torx skrūvgriezis T10

1. Atlokiet pārsegu.
2. Lai neaizmirstu barošanas kabeļa novietojumu, fiksējiet to fotoattēlā vai zīmējumā.
3. Ar rievas skrūvgriezi uzmanīgi iespiediet vienu no skavām, lai atbrīvotu vadu. Izvelciet vadu no spailes. Atkārtojiet šo darbību ar otru vadu un pēc tam noņemiet bojāto barošanas kabeli.
4. Piemontējiet jauno barošanas kabeli. Ar rievas skrūvgriezi iespiediet vienu spaili un iebīdiet spailē vadu. Atlaidiet spaili un pārbaudiet, vai vads ir kārtīgi nofiksēts. Atkārtojiet šo darbību ar otru vadu.

Materiāli

Barošanas kabelis C 6-22 2289588 (EU, 220-240V) 2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289911 (KR, 220-240V) 2289912 (RU, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2300625 (CH, 220-240V) Barošanas kabelis C 8-22 2289589 (US, 110-120V) 2289910 (GB, 220-240V) 2300624 (GB, 100-120V) 2289912 (EU, KR, RU, 220-240V) 2289913 (BR, 220-240V) 2289914 (JP, 100-120V) 2289915 (AUS 220-240V) 2289916 (TW, 100-120V) 2289917 (ARG, 220-240V) 2300625 (CH, 220-240V)

Izvēlieties lādētājam atbilstīgu barošanas kabeli šajā tabulā vai Hilti servisā.

1. Ievietojiet barošanas kabeli kabeļa vadotnē tāpat, kā tas bija ievietots pirms kabeļa nomaiņas. Atsaucei izmantojiet iepriekš uzņemto fotoattēlu vai veikto zīmējumu.
2. Pielokiet pārsegu un iemontējiet atpakaļ vietā stiprinājuma skrūvi.
3. Iespraudiet gumijoto atbalsta kāju pārsegā.
4. Pievienojiet kontaktdakšu rozetei un pārbaudiet, vai lādētājs darbojas nevainojami.

LED deg: lādētājs darbojas nevainojami. LED nedeg: lādētājs nedarbojas nevainojami.

Vērsieties Hilti servisā.

7 Transportēšana un uzglabāšana

Transportēšana

• Raugieties, lai transportēšanas laikā izstrādājums būtu droši nofiksēts. Pēc katras transportēšanas pārbaudiet, vai neviena redzama daļa nav bojāta un vadības elementi darbojas nevainojami.

Uzglabāšana

• Šī izstrādājuma glabāšanas laikā tā barošanas kabelim vienmēr jābūt atvienotam. Glabājiet šo izstrādājumu sausā vietā, kas nav pieejama bērniem un nepiederošām personām.
• Pēc ilgstošas glabāšanas pārbaudiet, vai neviena redzamā daļa nav bojāta un vadības elementi darbojas nevainojami.

8 Traucējumu novēršana

Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

Traucējums lespējamais iemesls Risinājums
LED nedge.	Nav pievienota tikla kontaktdakša.
	lzstrādājuma klūme. Atvienojiet
	Barošanas kabela bojājums. Nomainiet barošanas kabeli. → Lappuse 165
	Lādētājs ir bojāts. Nododiet iekārtu Hilti servā remonta veikšanai.

Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotas iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta.

Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!

10 FCC / IC deklarācija

Šī iekārta atbilst FCC noteikumu 15. daļai un IC RSS-210. Uz tās darbību attiecas divi nosacījumi, kas ir šādi:

1. Šī iekārta nedrīkst radīt kaitīgus traucējumus.
2. Šai iekārtai ir jāpieņem uztvertie traucējumi, tostarp tādi, kas var izraisīt nevēlamus darbības procesus.

11 Ražotāja garantija

Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

12 Papildu informācija

C 6-22 (01)

RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)

Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus. - Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai. Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju. - Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas. Sargājiet akumulatorus no lietus un mitruma un šķidrumiem. Mitruma iekļūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju. - Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. Ievērojiet attiecīgo lietošanas instrukciju norādījumus. Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē. Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā attālumā no degošiem materiāliem. Ļaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Rīkojieties saskaņā ar norādījumiem, kas iekļauti nodaļā Pasākumi akumulatora aizdegšanās gadījumā.

Rīcība akumulatoru bojājumu gadījumā

Ja akumulators ir bojāts, vienmēr sazinieties ar Hilti servisu. Nelietojiet akumulatoru, ja no tā izplūst šķidrums. - Šķidruma izplūdes gadījumā nepieļaujiet tā iekļūšanu acīs un/vai saskari ar ādu. Rīkojoties ar elektrolītu, vienmēr valkājiet aizsargcimdus un acu aizsarglīdzekļus. No baterijām izplūduša elektrolīta savākšanai lietojiet šim nolūkam paredzētu, sertificētu ķīmisko tīrīšanas līdzekli. Ievērojiet vietējos noteikumus par akumulatoru elektrolīta savākšanu. Ievietojiet bojāto akumulatoru nedegoša materiāla tvertnē un nosedziet to ar sausām smiltīm, krīta pulveri (CaCO3) vai silikātu (vermikulītu). Pēc tam hermetiski noslēdziet tvertnes vāku un novietojiet tvertni glabāšanas vietā, kas neatrodas degošu gāzu, šķidrumu vai priekšmetu tuvumā. Nododiet tvertni utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties kompetentajā atkritumu apsaimniekošanas uzņēmumā. Ievērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

Rīcība akumulatoru nedarbošanās gadījumā

• Pievērsiet uzmanību ar akumulatora lietošanu saistītām novirzēm, piemēram, neatbilstīgai uzlādei vai neparasti ilgam uzlādes laikam, jūtamam jaudas samazinājumam, īpatnībām LED indikācijā vai šķidruma izplūdei. Tās liecina par akumulatora iekšēju problēmu. Ja jums šķiet, ka akumulatoram ir radusies iekšēja problēma, sazinieties ar Hilti servisu. Ja akumulators nedarbojas, to vairs nav iespējams uzlādēt vai no tā izplūst šķidrums, tas ir jāutilizē. Skat. nodaļu Apkope un utilizācija.

Apkārtējā temperatūra robežās no -17°C līdz +60°C / no 1°F līdz 140°F. Uzglabāšanas temperatūra robežās no -20°C līdz +40°C / -4°F līdz 104°F. - Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja. - Ja iespējams, glabājiet akumulatorus vēsā un sausā vietā. Uzglabāšana vēsumā pagarina akumulatora kalpošanas laiku. Akumulatorus nekādā gadījumā nedrīkst glabāt augstā temperatūrā, tiešos saules staros vai aiz stikla. - Akumulatorus nedrīkst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uzņēmumā. - Akumulatorus nekādā gadījumā nedrīkst transportēt nenostiprinātā veidā, sabērtus kaudzēs. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. Ievērojiet vietējos noteikumus par akumulatoru transportēšanu.

Apkope un utilizācija

Raugieties, lai akumulators ir tīrs, un nepieļaujiet tā savārīšanu ar eļļu un smērvielām. Nepieļaujiet pārmērīgu putekļu un netīrumu uzkrāšanos uz akumulatora virsmām. Notīriet akumulatoru ar sausu, mīkstu otu vai tīru un sausu drāniņu. - Nekādā gadījumā nelietojiet akumulatoru, ja ir nosprostotas tā ventilācijas atveres. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti. Raugieties, lai akumulatora iekšienē neiekļūtu svešķermeņi. Nepieļaujiet mitruma iekļūšanu akumulatorā. Ja akumulatorā ir iekļuvis mitrums, tas jāuzskata par bojātu un jāizolē, ievietojot nedegoša materiāla tvertnē.

▷ Skat. nodaļu Rīcība akumulatoru bojājumu gadījumā

• Ja utilizācija netiek veikta pareizā veidā, var izplūst kaitīgas gāzes un šķidrumi, kas apdraud veselību. Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. Ievērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu! Neizmetiet akumulatorus sadzīves atkritumos. Utilizējiet akumulatorus tā, lai tiem nevarētu piekļūt bērni. Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.

Oriģinālā lietošanas instrukcija
