LIETOŠANAS INSTRUKCIJA 22050 BL Belt Creemers

• Kompresoru lietot piemērotās viētās (labī vedināmās, kur gaisa temperatura ir starp +5C un +40C).
  Vienmér leverot vismaz 4 m. drošu attālumu starp kompresoru un darba vietu.
• Darba vietu uzturēt kārtībā. Kompresoram, kurš darbojas, jābūt novietotam uz stabila pamata un to lieto tikai horizontala stavokli.
• Pirms ieslegto tikla, parbaudit, lai tikla spriegums atbilstu dzineja elektribas raksturojumiem.
• Lietot pagarinatajus, kas nav garaki par 5m. Un ar attiecigu atzarojumu. Nav ieteicams lietot pagarinatajus, kas atskiras pec garuma, ar vairakiem savienojumiem vai sekijam.
• Kompresora izslegsanai izmantojiet tikai sledzi, kas ir uz kontrolpaaegsin Nekad neizsledziet kompresoru izraujot rozeti aiz tikla, lai izvairitofig3. kompresora ar hermetizetu galvu ieslegsanos (versijas, kuras nav paredzets elektriskais varstulis). Modelu
• Veloties parietot kompresoru uz citu vietu, lidzeklus (piem. ratinus, rokturi un tpl.).
• Pielietojt saspiestu gaisu atskirigos lietot paredzetos veidos (pneimatiskas ierices, lakosana, mazgasa un tml.) vajag zinat un ieverot atseviskos gadijumos paredzetos normativus.
• Ieslegt ierici tikai pēc tam, kad pārbaudijāt, ka visi drośibas paneji ir pareizi samontēti un, ka ne vienai personali netiks kaitēts, tieši vai netiesi, gaisa straumes iziesanas no caurulēm, kad tās, bez bridinājuma, tiek piepilditi ar saspiesto gaisu.
• Izvediniet darba vietu, kur pareizi izskidiniet izmesti uz vidi gaisu.
• Pärbaudit vai gaisa pateriš un pielietojams pneimatiska instrume maksimalais ekspluatacijas spiediens ir savienojams ar spiedenu, uzstāditu uz spiedeiana regulētāja, un ar piegādāta no kompressora gaisa daudzumu
  vada

KO NEDRIKST DARIT

• Saspiestais gaiss ir enerjias strava, tadelir potencii bistama.
  Caurulvadiem, pa kuriem tek saspiestais gaiss, jabut pareizi sastiprinatiem un ipasi jabut sastiprinatam gumijas caurulem, jo ja tās ir piestiprinatas, jebkada nedroša kustiba var veikt NOPienu zaudejumu.
• Nekad nenovirziet gaisa/škidruma struklu pret cilvekiem, dzivniekiem vai pret sevi.
• Nekad nepavérst škidrumu, kas tiek smidzināts no iekārtām, pieslēgtas kompresoram, pret pašu kompresoru.
• Nelietot ierie, ja ir basas kajas vai mitras rokas vai kajas.
• Nevelciet aiz aizvada lai izrautu kontaktdaksu no Rozetes.
• Nesavelciet parak daudz kompresoru ar sapiesto gaisu tvertne paredzetos modelos).
• Neveiciet metinăsanas vai mehaniskus darbus kompresora. Tădă gadijumă, kad tika pamaniti defekti vai korozijas zîmes tvertne, to pilnigi nomainit.
• Nepielaut, ka kompresoru lieto nekompetentes personas, ja nav atbilstoša uzraudžiha. Nepielaut bērnu un dzivnieku atrāsano tuvu darba vietai.
• Netiriet ieri ar degoiem skidrumiem vai skidinatajiem. Tiriert mitru salveti, pirms tam parrliecinaties, ka ieri atslegtana b avota.
• Kompresora darbs stingri saistits ar gaisa saspiesanu. Nelietojiet jebkadam citam gazes tipam.
• Saspiesto gaisu, ko razo ierzice, nedrikst lietot farmacijas, partik slimnici sektoros, to nedrikst izmantot gaisa balonu uzpildei.
• Nepieskarties pie darbojosam ieksejam detajam.
• Nekad neatat mehanismu vietas, kur ir putekli, skabes, tvaiki, eksplozivas vai viegli uzliesmojosas gazes un neatat laika apstakju iedarbibai (lietus, saule, migla, sniegs).
• Nelikt uzliesmojosus objektus, neilona vai audekla prieksmetus blakus/mai uz kompresora.
• Neaizklāt kompresora gaisa plūsmu.

- BAROŠANA

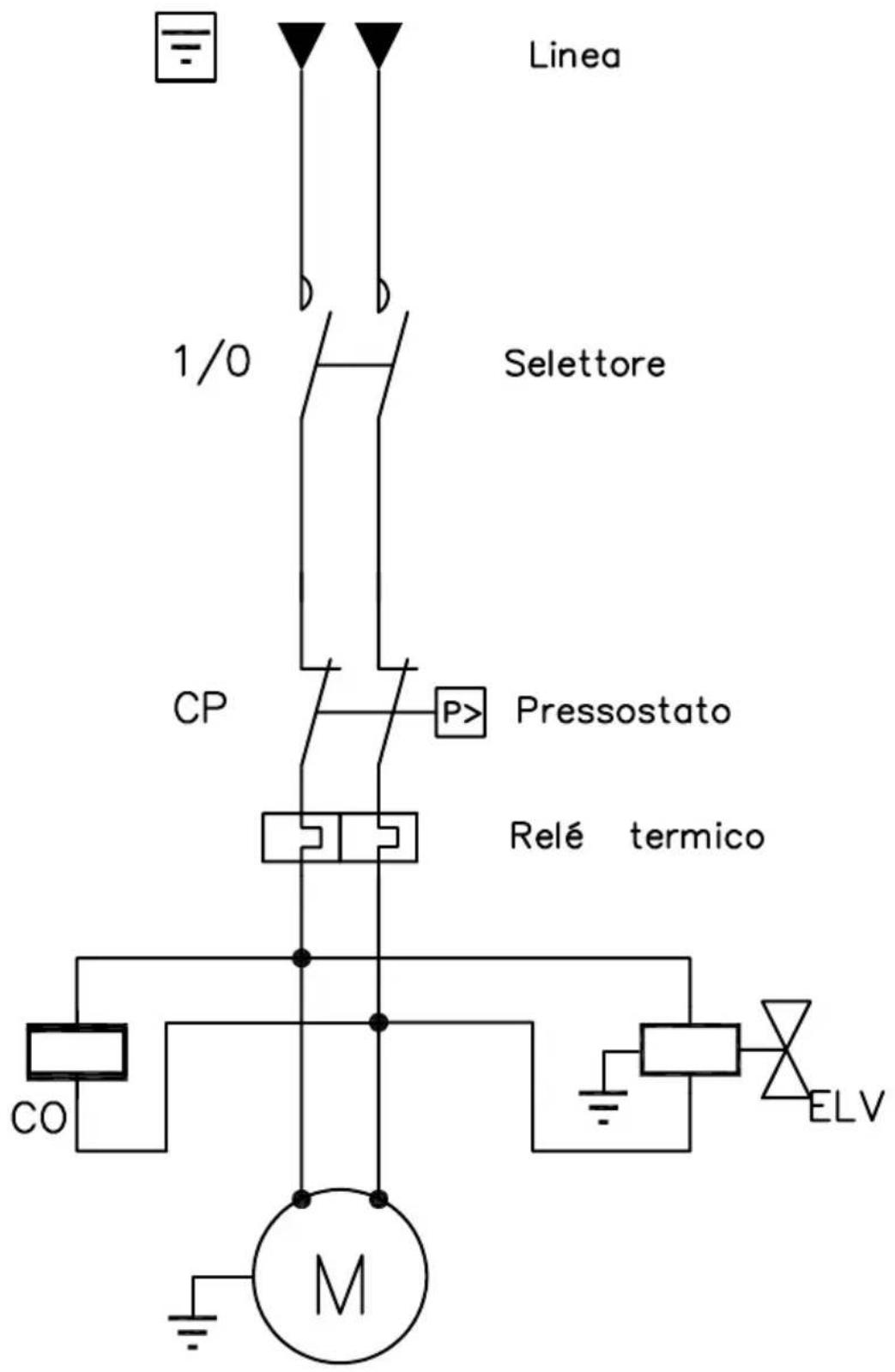

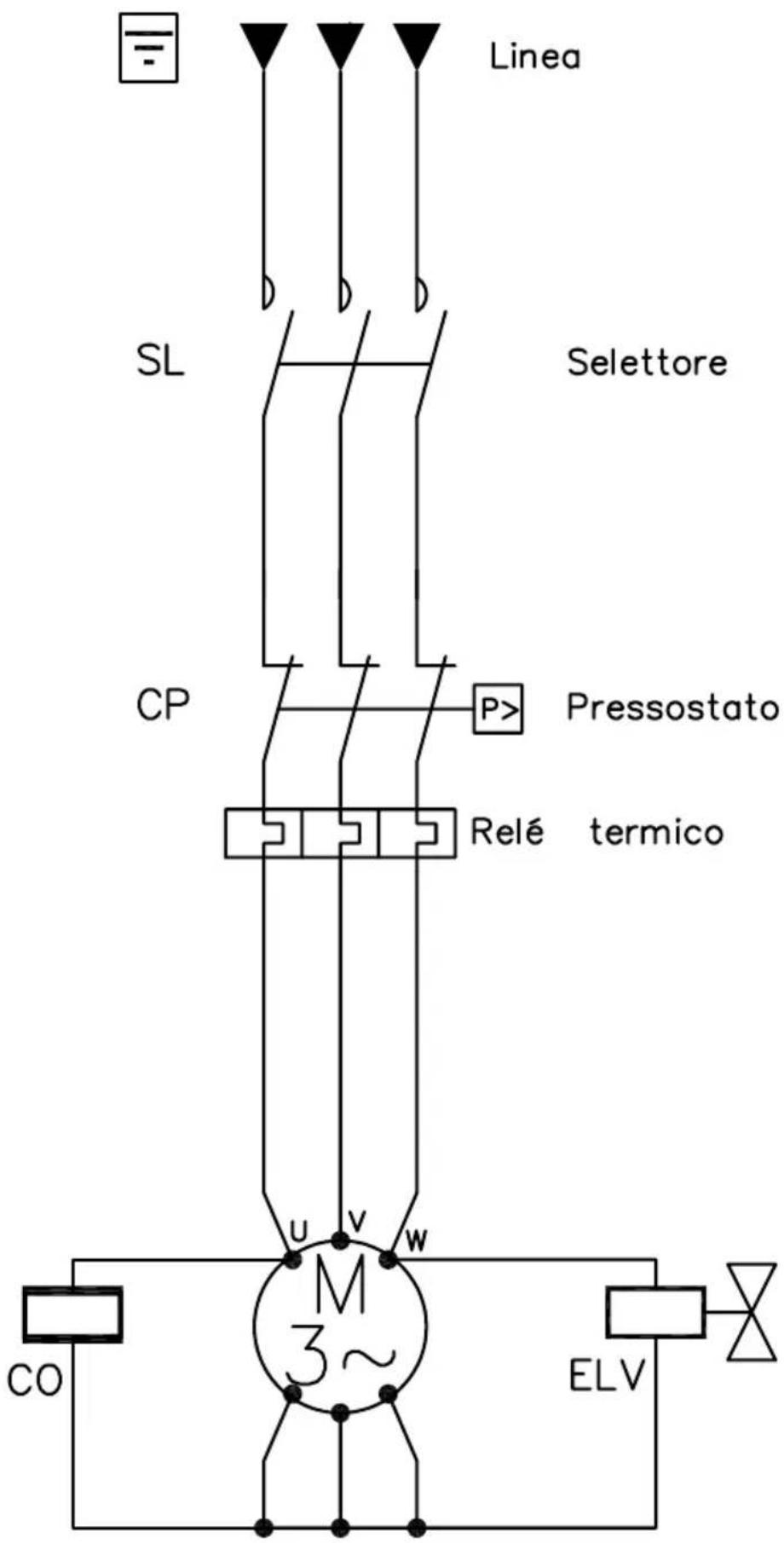

Visas ierices, gan ar tieso, gan ar delta/trissturu iedarbinasaanu, sakartotas trsfazeispriegumam 400V / 50Hz izpemot vienfazes B2800, kuri sakartoti 230V/50Hz spriegumam. Elektribas shemas ieliktas ierices ieksa.

KONTROLPANELIS

Modelu 2 - 3 HP sastavs:

Sledzis on/ off, divi manometri (viens attelo spiedieni tvertne un cits - darba spiedenu), laika mertajs, spiedena regulators (fig. 1).

Modelu 4 - 5,5 HP (tieša iedarbinăsana) sastāv:

zis on/off, padodama spiediena manometrs un laiko meritajs (fig.2).

Modelu 5,5 HP (delta/ tristuru iedarbinasana) sastavs:

Sledzis on/ off, padodama spiedena manometrs, atras apstadinanas anaatins un laiko meritajs, iedarbinanas (termodroinataja ieslegsana) ofig3).

Modelu 7,5 - 10 HP sastavs:

cadarbinasanas "I" un Izslegsanas "O" taustini, spuldzites "ierice zem spiediena" + "On-Off/ Stand-by" + "Ellas limenis pietiekams" (paredzetiem mapdeliem) + "Termiskas drosihas ieslegana" + "Atras apstadinanas ieslegana", Atras apstadinanas naustijs, laika meritajs un padodama spiedena manometrs (fig. 4),

- PÁRTRAUKUMA ATTIECIBAS

Sie kompresori ražoti, lai stradatu ar partraukumiem, lai izvairitos no parak lielas elektromotora pärkärsanas. Ieteicams 50% partraukuma attiecibu, pieméram, 5 minutes darba un 5 partraukumu.

Mersijas 7,5 - 10 HP spuldzite "On-Off/ Stand-by" spides, ja ierie apstas tadel, ka iesledzas spiediena relejs.

- TERMISKÁS DROŠIBAS IESLEGSANA

Tādā gadijumā, kad elektromotors parāk daudz iesuc strāvas, iesledzas termiskais drosinatājs, kurš ir motoram, tādā veidā automatiski pārtrau barošanu. Tādā gadijumā, āc tam, kad noskaidroti iemesli, kas izrais termisko iejauksanos, jaizslédz icerice, jaatsledz elektribas barošanu, lai izvairitos no issavienojuma riskas un atkal jāiedarbina ieverojot nakoos veinclus. parelizi

Vienfazes modelos (2 - 3 HP) patstavigi nospiediet atjaunošanas taustini, kas atrodas uz motora spailu panela (fig. 5).

Trisfazes modelos ar tiešo iedarbinăsânu (2 - 3 - 4 - 5,5 HP) vienmér
kurstastāvīgī nospiediet spiediena releja taustini (kompresora iekša 2 - 3 HP, uz kontrolpanela 4 - 5,5 HP) novietojot pozijā ieslēgts (fig. 6).

Versijas 5,5 HP ar delta/ tristuru iedarbinasanu un visiem 7,5 - 10

HP modeljem janospiez motora termiska drosinataja releja taustins, kas ir terribas paneli (fig. 7).

ELEKTRISKAIS VÄRSTULIS

Visiem modeljem ar delta/trissturu iedarbinasanu (no 5,5 HP lidz 10 HP) un modeljem 2-3 HP (ar tieso iedarbinasanu) ir elektriskais varstulis (fig.8/a), kurs parupegas par gaisa no kompressora virsejas dajas un aiz nodosar .jinjas likvideisanu, ta atvieglojt nao so iedarbinasanu.

CtAsVersijas sadu daribubveic spiedena releja.

DROŠIBAS VÁRSTULIS

Vism kompresoriem ir drošibas värstulis, tadā gadijumā, kad spiedieni.
relejs stradā neregulārī, tas atveras un parūpejas, ka izvairitos no spiedena
tyertnes ieksa drosa izmera parkapuma.

Visiem divu fazu kompresorium (4 - 5,5 - 7,5 - 10 HP) ir drošibas värstulis, kurš ir pat uz pumpējošas grupas kolektora, uz mazajās slapešanas tvertnes un uz savienojosās augsta un zema spiediena caurules. Tie iesledzas nepareizas daribbas laikā (fig. 8/b).

- VENTILATORS

Dažos modelos (7,5 - 10 HP) kompresora atdzišanas sistema tiek uzsa kalneatkarigi no elektribas ventilatoria, kuru kontrolē termostats, un, kurš var turpināt daribu vai no jauna sakt daribu pat pec tam, kad kompre apstājas (fig. 8/c).

LIETAS, PAR KURAM IR JAZINA

Lai apstadinatu elektribas ventilatoru, tada gadijumā, kad velams veikt apkopes darbus, jaatsledz icerice no elektribas barošanas avota.

formas" tipa taustins, péc kura nospiesanas iesledzas atra kompresora apstadinasana (B, fig. 4). Lai to izslegtu un atkal iedarbinatu erici, pagrieziet abolini pulksteña raditaja virziena lidz sasniegsiet sakuma poziciju: tad iespejams iedarbinat erici.

- ATRAS APSTADINASANAS TAUSTINS

Visiem modeljem 7,5 - 10 HP un 5,5 HP delta/tristuris ir sarkans "senu

2 INSTALACIJA

1 • Novietot kompresoru uz horizontalas gridu virmas, tadā augstūmā, lai butu erts veikt iedarbinašanas, kontroles, uzraudzības operacijas un tml.

Versijas ar tvertni nepiestipriniet ieri pie grids, netraucetu normalai kompresora vibracijai.

lai

Novietot kompresoru vismaz 60 cm no sienas, lai brivi kustetu vess gaiss un tiktu nodrosinata pareiza atvesinasa. Paturet vismaz 6 m drot attalumu starp kompresora un darba vietas.

2 • Modeljiem 2 - 3 HP ir ieksejā tvertne (27 litri), modeljem 4 yn 10 HP var but vai nebūt ārpuse tvertnes (no 270 lidz 500 litriem).
Modeliem 2 - 3 HP paredzeti krānīni, kas tiek montēti uz divām aizmugurejām izejām: viens gaisam, kas sapemts tieši aiz tvertnes, cits gaisam, kas izej aiz spiediena reduktora (kas ir tikai tos modelos) (fig. 9 - 10).
3 • Pärbaudit vai kompressora etikêtes dati atbilst elektriskas iekartas datiem; var piejaut spireguma variaciju no nominanas vertibas +-10%.
3 • Pärbaudit, vai tehniskas tabulas elektribas dati atbilst pareiziem ierices raksturojumiem (spriegums, frekvence un jauda).

Vienfazes 2 - 3 HP: iebazi barosanas vada kontaktdaksinu piemerozete, parbaudot, ka sledzis, kas ir uz ierieces ciferblata, butu izslegt's "O" (OFF) (fig. 11).

Trisfaznes no 2 lidz 10 HP: pieslegt vadus pie panela, lai pasargatu attiecigiem drosinatajiem.

Pec pirmas iedarbinasanas pa baraudit, lai motora griesanas virziens pareizs un atbilstu tam, kuru norada uz motora esosba bulta.

Uzmanibu: Trisfazem versijam instalacija un savienojumi javeic kompetents personals. Modelos 2 - 3 - 5,5 tristuris - 7,5 - 10 HP: pbaraudiet, lai spiedena elektriska panela ieksa but pozicijA IESLEGTS "I" (ON).

4 • Pirms iedarbinăsanas parbaudiet caur stikla merităju ellas limeni (fig. 12 un 15) un, vajadzibas gadijumă, piepildit atskruvejot kori (idealam liminem jabut stikla merităja videjă dală).

(fig. 13 - 14 modeljiem 2 - 3 HP; no 4 lidz 10 HP fig. 16 - 17).

5 - Iesegt ierici tikai pēc tam, kad tika parbaudits, ka visi izolešanas paneji ir labi samontēti un piestiprināti. Pareiza paneju vienības samontēsana ir obligā t Korektai vēdīnāsānai, paterētāju drośibas del.

Tagad kompresors sagatavots lietošanai.

3 GAISA RESIVERS (UZ TVERTNES UZMONTETAS IEKARTAS)

• Janovérš korozija: atkarībā no izmantošanas apstäkliem tvertnes iekspuse var uzkraties kondensats, un tas jánovada katru dienu. To manuāli, atverot drenāzas värstu, vai izmantojot automatisko drenāzu, ja tāda ir pievienota tvertnei. Tomē reizi nedēlā ir nepiečešams pārbaudlt, vai automatiskais värsts darbojas pareizi. Tas jādara, atverot izvades värstu un pārbaudot, vai nav kondensata (fig. 25).
• Ir nepiecesams veikt gaisa resTvera periodisku apkopes apieksejara var samazinat terauda sienu biezumu, attiec spradzienbTstamTbu. Jaievero attiecTjie vietejie noteikumi. Kad biezums ir sasniedzis minimalo vertibu, kas noradita gaisa apkopes rokasgramata (ieklauta dokumentacijia, kas piegadata iekartu), gaisa resTiveru ir aizliegts izmantot.
  Gaisa resivera kalposanas laiks galvenokart ir atkarigs no darba Neuzstadiet kompresoru netra un korozvā vide, jo tas var samazinat tvertnes kalposanas laiku.

• Nenostipriniet tvertni vai tai pievienotos komponentus tiešu vai fiksetam konstrukcijam. Aprikojet spiediena tvertni ar vibra slapetajiem, lai noverstu iespjamu noguruma defektu, ko radjusi tvertnes vibracija izmantošanas laikā.

• Izmantojiet šo tvertri noteiktajās spiediena un temperatūras robežās, kas norādītas uz nosaukuma plaksnītes un pārbaužu atskaitē.

• Sotvertni niedrikst parveidot, metinot, urbjotvai izmantojotjebkadas mehaniskas metodes.

3 IEDARBINASANA UN LIETOSANA

Molbelos 2 - 3 HP: ieslegsanai spiediet vadibas sledzi "I - O" (On/ Off) pozicijia "I".

Modelos 4 - 5,5 HP ar tiešo iedarbināsān: darbojas caur spiedena releju, ko regulē sležis, esosais uz kontrolpaneja.

Modelos 5,5 HP delta/trissturis: ieslegsanai spiediet vadibas sledzi

• O" (On/ Off) pozicija "I". Tiek spiests iedarbinasanas taustins.

Visos modelos 7,5 - 10 HP: tiek spiests iedarbinăsanas taustišs "I".

• Kad kompresors sasniedz visielako darba izmeru, tas apstajas, no augtas un aiz sutanas caurules izlaizot spiedeni caur värstuli, kas ir uz spiedena releja, vai caur elektrisko värstuli. Tas samazina elektromotora slodzi nakošā jedarbināsana.
  Jaunā iedarbināsana notiek automātiški, kad tiek sasniegts zemāks spiedena releja gradacijas izmērs; kompresors turpina daribu pēc šī automātisko cikla

taikmér, kamér tas neizsledzas (sledza/parsledzega pozicija "O").

Uzmanibu: tulit pec kompresora izslegsanas neiedarbinat kompresoru ar merki izlaist gaisu no augsas.

bute

• Versijas 2 - 3 HP pielikts spiediena releja reduktors, esosais uz ciferblata (fig. 19).

Griezot abolini (pulkstena raditaja virziena, la paliinatu spiedieni un pretoji - lai samazinatu) iespjams uzstadit gaisa spiedieni, la tiktu uzlabota agmatisku riku lietosana).

Iespejams parbaudit uzstadito izmeru ar manometra palidzibu A (fig. 1).

• Darba beigās apstadiniet ierici, atslēdziét elektrības kontaktdaksiŋu, v izslēdzieit elektrības barošanu, un, ja iespējams, iztīret tvertni.

4 APKOPE

Ierices kalpošanas ilgumu ietekmē apkopes kvalitate.

akustiskas

PIRMS JEB KADU DARBIBU IZSLEGT IERICI, ATSLEGT NO ELEKTRIBAS BAROSANAS AVOTA UN PILNIGI IZTUK SOT TVERTNI.

lai stradatu ar ierie cies ieksejo daju, nonemiet akustiskas izolacijas vairogus. Lai nonemtu nosauktus vairogus, pie daziem modeljem pieliktas atslegas.

varveikt

manualo

Uzmanibu: dazas versjas (4 - 5,5 HP) satur prieksejos vartinus: paarliecinaties, lia tte butu pilnigi pacelti lidz atbalstisies uz pasu ierici (fig. 20).

Karbaraudiet visu skruvju pievilksanu, ipasu uzmanibu pieversiet mezglas.
I gelerinas skruvem (21. att.). Parbaude javeic pirms kompresora pirmas
eniedarbinasanas.

resivera

TABULA 1 - GALVENO VILKU AIZTAISI SANA

vides. ieverojami Skrüve M6 911	Nm Min. griezes moments	Nm Maks. griezes moments
SkrüveM8 2227
ilas. Skrüve M10 4555
Skrüve M12 7693

• Iztirit iesuksanas filtrie ieverojot vides aizsardzibu un jeb kada gadijumakatras 100.stundas.Ja ir vajadziba to nomaint. Piesarnojis filtris ietekmemezako darba produktivati, bet kad tas nedarbigs ir lielakas kompresora nolietoananas iemesls (fig.22-23).

• Nomainit eJU pec pirmam 100. darba stundam un pec tam katras 300. stundas.

Par netirumu tiriñanas darbibām sk. fig. 18; par piepildiñanas darbibām sk. 4. punktu lpp. 111.

Izmantot tikai mineralejlu API CC/SC SAE 40 automobila ar dizelmotoru tipam (aukstos klimatos ieteicams izmantot API CC/SC SAE 20). Nesajauciet dažadas kvalitätes.

Stipri uzskruvējiet korkus (netirumu/piepildišanas), pärliecinoties, ka nebūt u notecësanas zimes ierices daribas laikā.

Katra nedela pbaraudiet ellas limeni, lai nodrosinatu pareizu ieelosanu (fig. 12 un 15).

Ja tika pamanitas krasu variacijas (peleciga = satur uteni; tumss = parkarisis) ieteicams tulit nomainit eju.

• Katru dienu (vai katra darba beigās, ja tas ilgst vairak kā stundu) izlaist aiz netirumu krānīna kondensata skidrumu, kas veidojas tvertnes ieksa gaisa esosa mitruma del (fig. 24-25). Tas vajadzigs, lai pasargatu tvertni no korozijas un neaprobezotu t darba iespejas.

• Periodiski parbaudit siksnusaspiesanu, kurlokanumam (f) jabut ap 1 cm (fig. 26). Modelos 7,5 - 10 HP pieejupie skruvem, laisastieptu siksnas, atviegloieksejapaneli esosas atveres (fig. 27).

• Visu citu uzraudzibas darbu del (siksnu, varstulu plaksnites, starplika nomaija un tpl.) griezieties Pakalpojuma Centra.

TABULA 2 - APKOPES STARPLAIKI
DARBİBA	Pěç PIRMAM 100 STUNDÁM	KATRAS 100 STUNDAS	KATRAS 300 STUNDAS
lesūkšanas filtrà tīrīsana un/val filtrējós a elementa maija		●
Ellas maija*	●		●
Galveno vilku aiztaisišana	Pārbaude jāveic pirms kompresora pirmās iedarbināsanas.
Bǐves izkraušana no rezervuāră	24 h ----> 24 h ----> 24 h ----> ...
Siksnu sasprieguma pārbaude	Periodiski

*Gan izlietotā ellà, gan kondensacijas skidrums TIEK LIKVIDÉTS, nemot vērā dabas aizardzību un ieverojot speka esoso likumdoşanu.

Kompresoru vajag pārstrādāt sekojot atbilstošiem kanāliem,
parezdětiem viētējos normativos

5 IESPEJAMAS ANOMALIJAS UN AR TO SAISTITAS PIELAUJAMAS DARBIBAS

Ludziet pieredzejuša elektrika palidzibu, stradajot ar elektriskajiem elementiem (vadiem, dzineju, spiediena releju, elektribas aizsargo un tpl.).

Anomālija Iemesli	Darbības
Spiediena releja ventilis laiž gaisu.	Kontroles vārsts, nodiluma vai netirumu del' uz rezervuāra, neveic pareizi savas funckijas.	Iztīrit kontroles vārsta iekspuse eoso disku un nomainīt to, ja tas ir nodilis. Lai pietetu pie diska pietiek atskūvēt kontroles vārsta seśstūra formas galvu, āri neaizmirstiet izṭīrit to vietu, kurā tā ir. Salikt atpakal un kārtigi pieskrūvēt. (fig. 28 - 29)
	Atvērs kondensāta iztīrisanas krāns. Aizvērt kondensāta iztīrisanas krānu
	Rilsan caurulite nepareizi pieskrūvēta pie spiediena releja.	Pareizi pieskrūvēt rilsan caurulīti pie spiediena releja (fig. 30)
Darba produktivitätes samazināšanās, bieža ieslēgšanās. Zems spiediens.	Pārlieçīga saspiesto gaisa lietošana. Samazināt lietošanu.
	Izjūk savienojumi un/vai caurules. Salikt savienojumus.
	Aizsērējis iesūkšanas filtrs. Iztīrīt/ nomainīt iesūkšanas filtru. (fig. 22 - 23).
	Problēmas ar siksnu. Pārbaudīt siksnas nostiepumu (fig. 26).
Dzinējs un/vai kompresors sasilst nevienmērīgi.	Nepietiekama vēdināšana.	Uzlabot darba zonas apkārtnes apstāklus.
	Aizsērējuši gaisa vadi.	Pārbaudīt, un, ja nepiecišams, iztīrīt gaisa filtru.
	Nepietiekama ellošana.	Ieliet ellu vai to nomainīt.
Mējinot palaist kompresoru, tas augsta dzinēja spireguma del' tiek noblokēts, nostrādājot termodrošinātājam.	Palaišana ar pārpildītu kompresora galvu pēc tam, kad nejauši pietūka strāvas (tas notiek tikai modelos bez elektriskā vārsta).	Uzstādīt spiedena releju uz OFF un pēc tam atpakal uz ON.
	Nestrādā elektriskais vārsts	Zvanīt uz Pakalpojumu Centru
	Nepietiekams spiregums.	Pārbaudīt, lai tikla spiregums atbilst spiregumam, kāds noradits uz izstrādājuma tehniskā pläksnites. Noŋemt kādus no pagarinātājiem.
	Nestrādā elektriskais vārsts.	Pārbaudīt ellas limeni, iepildīt un, ja nepiecišams, nomainit ellu.
	Zema temperatūr.	Uzlabot darba zonas apkārtnes apstāklus.
Kompresors darba laikā apstājas bez redzama iemesla.	Ieslēdzas dzinēja termodrošinātājs.	Pārbaudit ellas limeni.Pārbaudit siksnu nostiepumJa bojājums atkārtojas, zvanīt uz PakalpojumuCentru.
		Vēlreiz ieslēgt termodrošinātāju un vēlreiz palaist (sk. nodalijumu Termodrošinātāja ieslēgsana).Ja bojājums atkārtojas, zvanīt uz PakalpojumuCentru.
	Elektrības bojājumi. Zvanīt uz Pakalpojumu Centru.
Strādājōss kompresors vibrūn no dzinējaskan nepastāvīga dūkōna. Apstājas un neiedarbojas, neskatoties uz to, ka no dzinējda dzirdama dūkōna.	Vienfāzes dzinēji: kondensators ir ar defektiem.	Lügt nomainīt kondensatoru.
	Trīsfazu dzinēji: trūkst vienas fazes trīsfazu barošanas systēmā, iespējams pārdegušā kūstōsā drošinātāja déj.	Pārbaudit kūstošos drošinātājus elektriskajā nodalijumā vai elektrībras kaste un, ja nepieciešams nomainīt pārdegušos (fig. 31).
Nepastāvīga ellas atrašanās tiklā.	Pārak daudz ellas grupas vidū. Pārbaudit ellas limeni.
	Nolietojusās detalias. Zvanīt uz Pakalpojumu Centru.
Iztirišanas krāns laiž garām kondensātu.	Krānipla iekšā ir netirumi/smiltis.	Parūpeties par krāna iztīrisanu (fig. 24-25).

Jeb kāda cita veida labošanu drikst veikt tikai pilnvarotā Pakalpojumu Centra, pieprasot originalās rezerves dalas.

Nepiejaujama ierces atversana var radit draudus lietotajam un jebkura gadijumpa padara garantiju par speka neesosu.
