LIETOŠANAS INSTRUKCIJA ASCD 12100 W4C Fein

Originālā lietošanas pamācība.

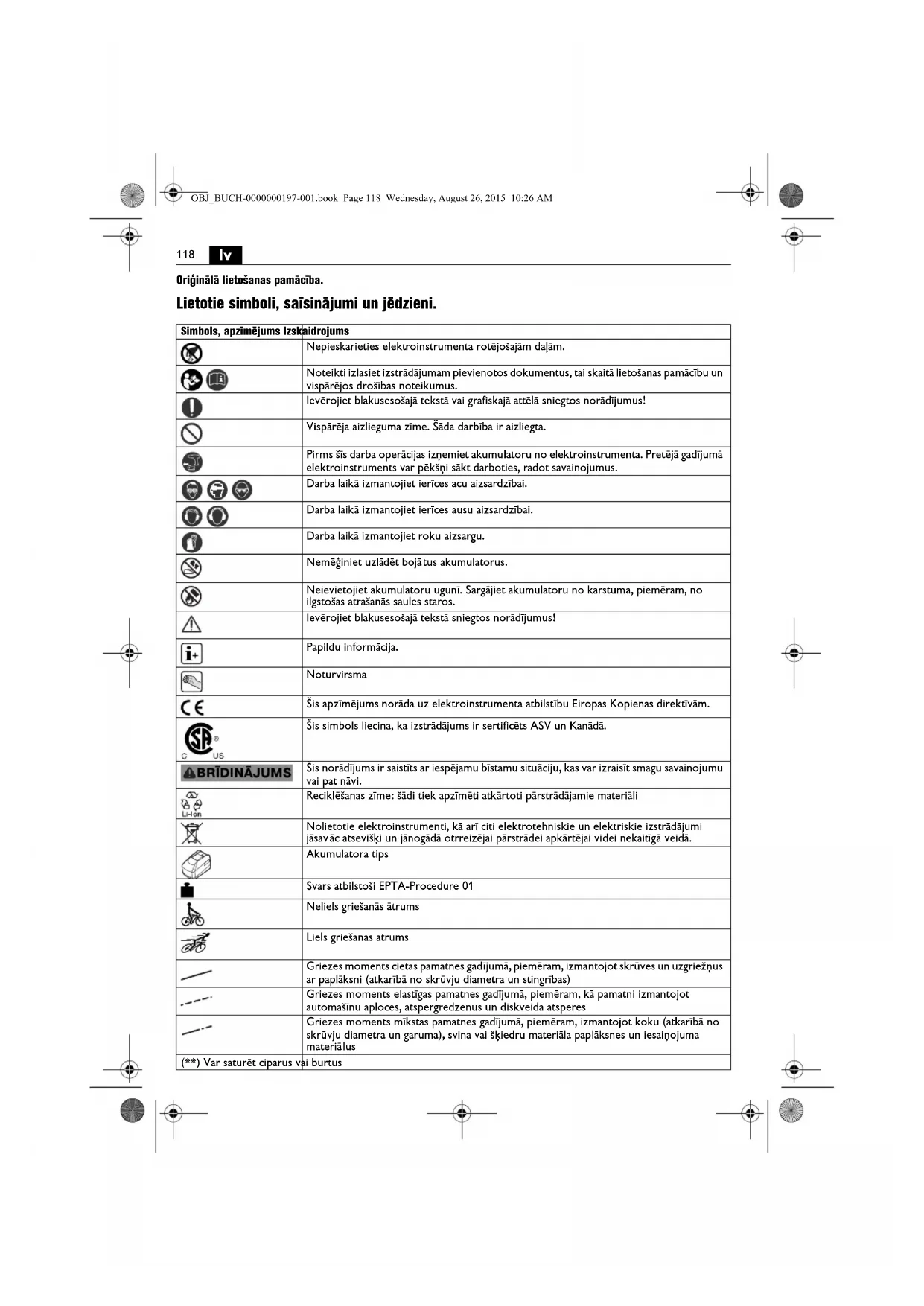

Lietotie simboli, saïsinājumi un jēdzieni.

Simbols, apzimējums Izskaidrojums
[6XGC]		Nepieskarieties elektroinstrumenta rotējošajām daļām.
[CTGW]		Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus.
[1XXD]		Ievērojiet blakusesošajā tekstā val grafiskajā attēlā sniegtos norādījumus!
[4X36]		Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta.
[1XHSO]		Pirms šīs darba operācijas izņemiet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus.
[38W3]		Darba laikā izmantojiet ierīces acu aizsardzībai.
[0HHD]		Darba laikā izmantojiet ierīces ausu aizsardzībai.
[40DD]		Darba laikā izmantojiet roku aizsargu.
[2CWC]		Nemēģiniet uzlādēt bojā tus akumulatorus.
		Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros.
[50WW]		Ievērojiet blakusesošajā tekstā sniegtos norādījumus!
[2X62]		Papildu Informācija.
		Noturvirsma
		Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām.
[6B47]		Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā.
[TSKH]		Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu val pat nāvi.
[3AWO]		Reciklēšanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli
		Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
[8DWO]		Akumulatora tips
		Svars atbilstoši EPTA-Procedure 01
[30Y4]		Neliels griešanās ātrums
[TWCK]		Liels griešanās ātrums
[1T3T]		Griezes moments cietas pamatnes gadījumā, piemēram, izmantojot skrūves un uzgriežņus ar paplāksni (atkarībā no skrūvju diametra un stingrības)
		Griezes moments elastīgas pamatnes gadījumā, piemēram, kā pamatni izmantojot automašīnu aploces, atspergredzenus un diskveida atsperes
[1H2T]		Griezes moments mīkstas pamatnes gadījumā, piemēram, izmantojot koku (atkarībā no skrūvju diametra un garuma), svina vai šķiedru materiāla paplāksnes un iesainojuma materiālus
(**) Var saturēt ciparus val burtus
Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums
U	V---	V---	Elektriskais līdzspriegums
f/Hz Hz Frekvehce
n_0	/min, min ^-1 , rpm, r/min	/min	Griešanās ātrums brīvgaitā (ar pilnīgi uzlādētu akumulatoru)
n_5	/min, min ^-1	/min Triecienu biežums
M...	Nm	Nm	Griezes moments (cietam/mīkstam skrūvēšanas režīmam)
○	inch	colla	Darbinstrumenta turētājs: seštūra ligzda
■	inch	colla	Darbinstrumenta turētājs: četrstūra kāts
∅	mm	mm	Apaļās daļas diametrs
L_pA	dB	dB	Trokšņa spiediena līmenis
L_wA	dB	dB	Trokšņa jaudas līmenis
L_pCpeak	dB	dB	Trokšņa spiediena pīka vērtību līmenis
K...			Izkliede
a	m/s ^2	m/s ^2	Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 60745 (vektoru summa trim virzieniem)
a_h	m/s ^2	m/s ^2	Kopējā svārstību paātrinājuma arītmētiskā vldējā vērtība
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s ^2	Pamata un atvaslnātās mērvienības atbilst starptautiskajai mērvienību sistēmal SI.

Jūsu drošībai.

BRĪDINĀJUMS

Uzmanīgi izlasiet visus drošības noteikumus un norādījumus.

Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglahājiet drošības noteikumus un norādījumus turpmākai izmantošanai.

Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas

pamācība, kā arī tai pievienotie „Vispārējie drošības kumi“ (izdevuma numurs 3 41 30 054 06 1).

Uzglabājiet minētos pavaddokumentus turpmākai izmantošanal un elektroinstrumenta tālāknodošanas val pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet ari spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.

Elektroinstrumenta pielietojums:

ar roku vadāms triecienskrūvgriezis skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvēšanai, kas lietojams bez ūdens plevadīšanas kopā ar firmas FEIN Izmantošanai atļautajiem darbinstrumentiem un piederumiem no nelabvėlīgiem laika apstākliem pasargātās vietās.

īpašie drošības noteikumi.

Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām vīrmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta metāla dalām un klūt par cēloni elektriskajam triecienam.

levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens caurulvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, plemēram metālmeklētāju.

Darba laikā izmantojiet ierīces ausu aizsardzībai.

Lietojiet individuālos darba aizsardzības lidzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošas aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām sīpēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Li- totāja acls jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa lespaidā, var rasties paliekoši dzirdes traucējumi.

lv

Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošak, nekā tad, ja tas tiek turēts ar roku.

Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties ievērojams griezes moments.

Neapstrādājiet materiālus, kas satur azbestu. Tiek uzskatīts, ka azbests izraisa vēzi.

Nav atlauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markejuma plāksnītes un apzimējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.

Neizmantojiet piederumus, kas nav ipaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.

Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ievelk puteklus elektroinstrumenta korpusā. Metāla puteklu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.

Neskatieties elektroinstrumenta apgaismošanas lampas gaismā no neliela attāluma. Nevirziet apgaismošanas lampas gaismu acīs citām tuvumā esošajām personām. Apgalsmošanas lampas radītals starojums var izrādītles kaitīgs acīm.

Nevërsiet elektroinstrumentu pret sevi, citäm personäm vai mäjdzivniekiem. Asie vai karstie darbinstrumenti var izraisît savainojumus.

Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.

Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:

Akumulatorus nedrikst izjaukt, atvērt vai sadalīt. Nepakļaujiet akumulatorus mehāniskiem triecieniem. Boļājuma gadījumā val neparelzas apiešanās dēļ no akumulatora var izplūst veselībal kaitīgī tvaikī val kodīgs šķidrums. Tvaiki var izsaukt elpošanas celu kairinājumu. Izplūdušais šķidrais akumulatora elektrolits var izraśit ādas kairinājumu vai pat apdegumus.

Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notūriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.

Neturiet akumulatoru karstumā, nelevietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.

Uzsākot akumulatora lietošanu, izņemiet to no originālā iesainojuma.

Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.

Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.

Neļaujiet bērniem rīkoties ar akumulatoru.

Uzturiet akumulatoru tīru un sargājiet no mitruma un üdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tīru audumu.

Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu

elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaldarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.

levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.

Vibrācijas iedarbība uz rokām un delnām

Šajā pamācibā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 notelktajai procedūral un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Norādītais vibrācijas līmenis ir attieclnāms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šelt norāditajām vērtibām. Tas var levērojami pallelināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Lal precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jānem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitigās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

Rīkošanās ar veselībai kaitīgiem putekliem

Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla dājīnu atdališanās, rodas putekļi, kas var būt bīstami veselībal.

Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izralsīt alergiskas reakcijas, elpošanas celu samlīmšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šadiem materiāliem pieder azbestes un to saturōši materiāli, svinu saturōšas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās sillkāta daļinas, krāsu šķīdinātāji, koknes konservanti un pretapaugšanas līdzekļl, ar kuriem tiek apstrādātas ūdens

transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprikojumu, kā arī parūpējieties par labu ventīlāciju darba vietā. Uzticlet azbestu saturošu materiālu apstrādl tikal profesionāļiem.

Koka un vieglo metälu putekli, kä arī karsts apstrādājamā materiāla putekļu un dažu ķimisko vielu maisijums noteiktos nelabvelīgios apstākļos var izraisīt alzdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu kontelnera vīrzienā, kä arī elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; šnemiet vērā apstrādājamā materiāla

ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attlecas uz apstrādājamo materiālu.

Norādījumi lietošanai.

Pārvietojiet griešanās virziena pārslēdzēju tikai laikā, kad nedarbojas dzīnējs.

Par elektroinstrumenta termisko pārslodzi liecina mirgojoša mirdzdiode uz tā roktura.

Pārslodzes gadījumā elektroinstruments izslēdzas.

Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vīdējā stāvokli.

Novietojiet elektroinstrumentu uz uzgriežna vai skrūves galvas tikai laikā, kad tas ir izslēgts, jo rotējošs darbinstruments var noslīdēt no skrūvējamā objekta.

Nevajadzīgi liels triecienu darbības laiks veicina elektroinstrumenta nolietošanos.

Nosakiet triecienu darbības laiku attiecīgajam skrūvēšanas gadījumam un kontrolējiet reālo pievilkšanas momentu, izmantojot griezes momenta mērišanas atslēgu.

Triecienu darbības laika orientējošās vērtūbas ir sniegtas 10. lappusē parādītajā tabulā.

Apiešanās ar akumulatoru.

Lietojiet un uzlādējiet akumulatoru tikai tad, ja tā temperatūra atrodas darba temperatūras diapazona robežās, kas ir 0 °C – 45 °C (32 °F – 113 °F). Akumulatora temperatūrai jātrodas darba temperatūras diapazona robežās jau uzlādes procesa sākumā.

Mirdzdiodes indikators	Nozīme Darbība
1 - 4 z aļās mirdzdiodes	Norāda procentuālo uzlādes pakāpi	Cēlonis
Sarkanā mirdzdiode deg pastāvīgi	Akumulators ir gandrīz izlādēts	Uzlādējiet akumulatoru
Sarkanā mirdzdiode mirgo	Akumulators nav gatavs darbam	Nogaidiet, līdz akumulatora temperatūra atgrležas darba temperatūras diapazona robežās, un tad to uzlādējiet

Akumulatora uzlādes pakāpes patiesā procentuālā vērtūba tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja. Akumulatora dzilās uzlādes gadījumā elektroniskals mezgls automātiski izslēdz elektroinstrumenta dzinēju.

Uzturēšana darba kārtībā un klientu apkalpošanas dienests.

Ekstremālos darba apstākļos, izmantojot elektroinstrumentu metāla apstrādel, tā korpusa iekšpusē var uzkrāties strāvu va

putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar sausu, saspiestu gaisu, kas nesatur ellu.

Šā elektroinstrumenta aktuālais rezerves daju saraksts ir atrodams interneta vietnē www.fein.com.

Vajadzības gadījumā lietotājs var saviem spēkiem nomainit šādas daļas:

pievienojamo darbinstrumentu, akumulatoru, jostas stiprinājumu un nodalījumu uzgaļu uzglabāšanai

Garantija.

Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajal tās valsts likumdošanal, kurā izstrādājums ir ticls laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijal.

Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās dajas.

Atbilstības deklarācija.

Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.

Tehniskä dokumentacija no: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.

Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veldā.

Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvokli.

Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no iespējama išslēguma, pārlīmējot pāri kontaktiem līmlenti.
