Tekniset tiedot	Fein ASCD 12100 W4C langaton ruuvinväännin, maksimivääntömomentti 30 Nm, tyhjäkäyntinopeus 0-400/0-1500 r/min, 12 V litiumioniakku.
Käyttö	Erinomainen puun, metallin ja muovien ruuvaamiseen ja ruuvien irrottamiseen. Sopii tee-se-itse- ja ammattikäyttöön.
Huolto ja korjaus	Tarkista säännöllisesti akun ja lisävarusteiden kunto. Puhdista istukka ja voitele liikkuvat osat tarvittaessa.
Turvallisuus	Käytä suojalaseja ja käsineitä käytön aikana. Älä käytä kosteissa tai räjähdysvaarallisissa ympäristöissä.
Yleistä tietoa	Kevyt paino, ergonominen muotoilu pitkäaikaiseen käyttömukavuuteen. Työkalulla on 3 vuoden takuu.

Usein kysytyt kysymykset - ASCD 12100 W4C Fein

Kuinka lataan Fein ASCD 12100 W4C -ruuvinvääntimen?

Ladataksesi ruuvinvääntimen, aseta akku mukana toimitettuun laturiin ja kytke se pistorasiaan. Laturin LED-valo näyttää latauksen tilan.

Miksi ruuvinväännin ei käynnisty?

Varmista, että akku on ladattu oikein ja asetettu paikalleen. Tarkista myös, että ruuvinvääntimen kytkin on asennossa 'ON'.

Kuinka vaihdan ruuvinvääntimen kärjen?

Vaihtaaksesi kärjen, vedä istukkaa lukituksen avaamiseksi, poista nykyinen kärki ja aseta uusi kärki, vapauta sitten istukka lukitaksesi sen.

Mikä on Fein ASCD 12100 W4C -ruuvinvääntimen akun kapasiteetti?

Ruuvinväännin on varustettu 12 V akulla, jonka kapasiteetti on 2,0 Ah.

Kuinka säädän ruuvinvääntimen vääntömomenttia?

Vääntömomenttia säädetään kiertämällä säätörengasta, joka sijaitsee juuri istukan yläpuolella. Valitse haluttu vääntömomentin taso sovelluksen mukaan.

Mitä teen, jos ruuvinväännin ylikuumenee?

Jos ruuvinväännin ylikuumenee, lopeta sen käyttö välittömästi ja anna sen jäähtyä. Varmista myös, ettei ilmanvaihtoaukot ole tukossa.

Ruuvinväännin pitää outoja ääniä, mitä teen?

Outo ääni voi viitata moottorin tai istukan ongelmaan. Lopeta käyttö ja ota yhteyttä asiakaspalveluun teknisen avun saamiseksi.

Kuinka puhdistan Fein ASCD 12100 W4C -ruuvinvääntimeni?

Puhdista ruuvinvääntimen ulkopinta puhtaalla ja kuivalla liinalla. Vältä voimakkaiden kemikaalien tai veden käyttöä.

Mistä löydän varaosia ruuvinvääntimelleni?

Varaosia voi tilata Fein viralliselta verkkosivustolta tai valtuutetuilta jälleenmyyjiltä.

KÄYTTÖOHJE ASCD 12100 W4C Fein

Alkuperäinen käyttöohje.

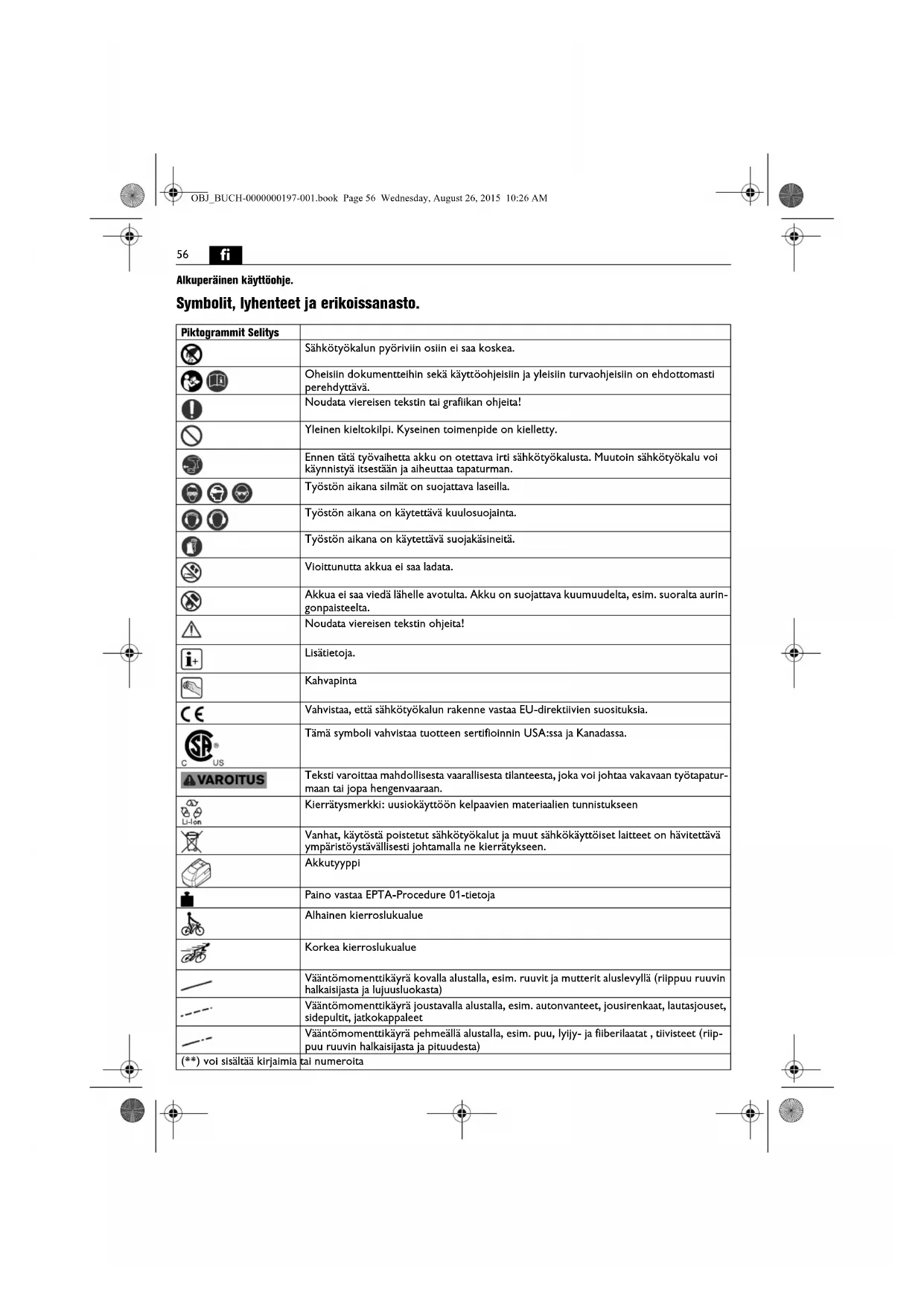

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
		Sähkötyökalun pyöriviin osiin ei saa koskea.
[T6ZZ]		Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
		Noudata vlerelsen tekstin tal grafilkan ohjelta!
[X4ZX]		Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
[Z5WO]		Ennen tätä työvalhetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman.
		Työstön aikana silmät on suojattava laseilla.
[GCYK]		Työstön aikana on käytettävä kuulosuojainta.
		Työstön aikana on käytettävä suojakäslneltä.
[25ZS]		Vioittunutta akkua ei saa ladata.
[VHWK]		Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta aurin-gonpalsteelta.
		Noudata viereisen tekstin ohjeita!
[5X03]		Lisätietoja.
		Kahvapinta
[94EX]		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktilivien suosituksia.
[KCX8]		Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa.
	AROITUS	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapatur-maan tai jopa hengenvaaraan.
		Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Akkutyyppi
		Paino vastaa EPTA-Procedure 01-tietoja
[K7DO]		Alhainen kierroslukualue
		Korkea kierroslukualue
		Vääntömomenttikäyrä kovalla alustalla, esim. ruuvit ja mutterit aluslevyllä (riippuu ruuvin halkaisijasta ja lujuusluokasta)
		Vääntömomenttikäyrä joustavalla alustalla, esim. autonvanteet, jousirenkaat, lautasjouset, sidepultit, jatkokappaleet
[TOZYI]		Vääntömomenttikäyrä pehmeällä alustalla, esim. puu, lyijy- ja fiiberilaatat , tiivisteet (riip-puu ruuvin halkaisijasta ja pituudesta)
(**) voi sisältää kirjaimla tai numeroita

(**) voi sisältää kirjaimia tai numeroita

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
UV V Tasajänn	te-	-
fHz Hz Taajuus
n_0	/min, min ^-1 , rpm, r/min min	^-1	Kierrosluku tyhjäkäynnillä (akku täydessä varauksessa)
n_5	/min, min ^-1	/min Iskuluku
M...	Nm Nm Vääntömomenttl	(kova/pehmeä materiaall)
○	inch inch	Kiinnitysistukka, kuusiokolo
■	inch inch	Klinnitysistukka, nellökanta
∅	mm mm Pyöreän kappaleen läpimitta
L_pA	dB	dB	Äänen painetaso
L_wA	dB	dB	Äänitaso
L_pCpeak	dB	dB	Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s ^2	m/s ^2	Tärinäarvo vastaa standardla EN 60745 (vektorisumma, kolmiulotteinen)
a_h	m/s ^2	m/s ^2	Kokonaistärinän laskennallinen kesklarvo
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjelsilin (julkaisunumero

3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisäteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Käsivarainen iskuruuvinväännin ruuvien ja mutterien kiinnitykseen ja irrotukseen säältä suojatuissa tiloissa.

Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä.

Erityiset varotoimenpiteet.

Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähkö- johtoon. Jos laite osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

yöstön aikana on käytettävä kuulosuojainta.

Muista henkilökohtaiset suojavarusteet. Käytä työstöti-lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulo-suojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali-hiukkasilta. Varsinkin silmät on suojattava eri työstöta-voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäalkainen altistuminen melulle saattaa heikentää kuuloa.

Varmista työkappaleen asento. Kun työkappale kiinnite-tään soplvaan työpenkklin, slä on parempi käsitellä kuin käsin kiinni pidettäessä.

Pidä työkalua tukevassa otteessa. Reaktiomomentit voi- vat lyhytaikaisesti olla erittäin korkeat.

Asbestipitoista materiaalia ei saa työstää. Asbesti voi aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara. Suositamme tarrakiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalen valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siltä koltuu sähköiskun vaara.

fi

Suoraan sähkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydelta. Lampun valoa ei myöskään pidä suunnata suoraan toisten lähellä olevien silmiin. Lampusta tuleva säteily voi olla vahingollista silmille.

Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentunelsta työkalulsta alheutuu tapaturman vaara.

Akkujen käyttö ja käsittely.

Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:

Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seurauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengitysteltä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää lhoa.

Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.

Akkua ei saa viedä lähelle lämpölähteitä tai avotulta.

Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.

Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.

Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.

Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.

Pidä akut poissa lasten ulottuvilta.

Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.

Käytä alna vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään väääräntyypisiä, violttuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tal räjähdyksen vaara.

Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 60745 mukalsta mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai silnä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa polketa tässä Ilmoitetusta. Silnä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.

Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materlaalla. Silnä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käytäjä välttyisä tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyypplisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vauri-oita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.

Riskin suuruus pölyjä hengitettäessä riippuu niiden mää- rästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpalkan rilittävästä tuuletuksesta. Asbesti- pitoisen materiaalin työstö on paras jättää ammattihenki- lökunnan holdettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa volvat epäsuotuisis- sa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysälliön lähelsyydessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen yli- kuumenemista. Pölysälliö on hyvä tyhjentää ajolssa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Työstöohjeita.

Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.

Jos sähkötyökalu ylikuormittuu ja kuumenee liikaa, kahvassa oleva LED-valo alkaa vllkkua.

Ylikuormituksella sähkötyökalu kytkeytyy pois päältä. Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon.

Sähkötyökalussa ei saa olla virta päällä, kun se asetetaan mutterin tai ruuvin päälle: silloin pyörivä vaihtotyökalu voi luiskahtaa sivuun.

Tarpeettoman pitkä iskuaika aiheuttaa sähkötyökalun ennenaikaisen kulumisen.

Iskuaika on hyvä selvittää tapauskohtaisesti kokeilemalla, tarkasta samalla tehollisesti saavutettu kivistystiukkuus momenttiavaimella.

Suositusarvot iskuajoille selviävät käyrästä sivulla 10.

Akkujen asianmukainen käsittely.

Akkua saa käyttää ja ladata sen vain käyttölämpötiloissa 0 °C – 45 °C (32 °F – 113 °F). Latausta aloitettaessa on akun lämpötilan oltava sallitulla käyttölämpötila-alueella.

LED-valo Merkitys Toimenpide
1 – 4 vihreä LED	prosentuaalinen varaustila	Käyttötila
punainen jatkuva valo	Akku on lähes tyhjä	Akku ladattava
punainen vilkkuvalo	Akku ei ole käyt- tövalmludessa	Anna akun lämmetä käyttölämpötilaan ja lataa se sitten

Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty. Jos akun varaustila laskee liikaa, elektroninen valvontapiiri pysäyttää moottorin automaattisesti.

Kunnossapito, huolto.

Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä

puhdistaa sisältä säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.

Tähän sähkötyökaluun kuuluvan varaosaluettelon vol hakea internet-osoitteesta www.fein.com.

Seuraavat osat voi tarvittaessa vaihtaa itse: vaihtotyökalut, akku, vyökannatin, palasarja

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittä-mä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.

EU-vastaavuus.

Tmi. FEIN vakuuttaa ja vastaa yksin slitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, C-DB IA, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.

Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.

Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
