Produkttype	Slagskruemaskine
Mærke	Fein
Model	ASCD 12100 W4C
Strømforsyning	Li-ion 12 V batteri
Akutype	Li-ion
Omdrejningsretning	Vendbar (venstre/højre)
Slagfunktion	Ja
Hastighedsregulator	Ja (elektronisk)
Overbelastningsbeskyttelse	Automatisk stop ved termisk overbelastning
Akku-ladestandsindikator	LED (ladetilstand)
Driftstemperatur	0°C til 45°C
Værktøjsholder	Sekskantet hul eller hanfirkant (afhængig af version)
Dybdeafladningsstop	Ja (elektronisk)
Garanti	Lovpligtig garanti + FEIN producentgaranti
Reservedele	Tilgængelige på www.fein.com
Vedligeholdelse	Blæs tør trykluft gennem ventilationsåbningerne
Rengøring	Rengør ventilationsåbninger med ikke-metalliske værktøjer
Sikkerhedsinstruktioner	Bær øjenbeskyttelse, høreværn osv.
Anvendelse	Tiltspænding og løsning af skruer og møtrikker i tørt miljø
Godkendt tilbehør	Originalt FEIN tilbehør

Ofte stillede spørgsmål - ASCD 12100 W4C Fein

Hvordan ændrer jeg omdrejningsretningen på Fein ASCD 12100 W4C slagskruemaskinen?

For at ændre omdrejningsretningen, aktiver omdrejningsretningskontakten kun når motoren er helt stoppet. Sæt den i midterstilling til transport.

Hvad gør jeg, når den røde LED blinker på akkuen?

Et blinkende rødt lys indikerer, at akkuen ikke er klar til brug. Placer akkuen i driftstemperaturområdet (0°C til 45°C) og oplad den derefter.

Hvad er driftstemperaturområdet for akkuen?

Akkuens driftstemperaturområde er 0°C til 45°C (32°F til 113°F).

Hvordan rengør jeg elværktøjet?

For at rengøre værktøjet, blæs jævnligt tør og oliefri trykluft gennem ventilationsåbningerne. Rengør ventilationsåbningerne med ikke-metalliske værktøjer.

Hvor finder jeg reservedele til slagskruemaskinen?

Reservedele er tilgængelige på hjemmesiden www.fein.com. Du kan også kontakte kundeservice.

Hvad gør jeg ved termisk overbelastning af værktøjet?

Ved termisk overbelastning stopper værktøjet automatisk, og LED'en i håndtaget blinker. Lad værktøjet køle af, før du bruger det igen.

Kan jeg bruge tilbehør fra andre mærker?

Det anbefales kun at bruge originalt FEIN tilbehør, der er specielt designet til dette værktøj. Brug af uautoriseret tilbehør kan udgøre en risiko.

Hvordan opbevarer jeg akkuen sikkert?

Opbevar akkuen et tørt sted, beskyttet mod varme og ild, og udsæt den ikke for direkte sollys. Tag den ud af værktøjet, når den ikke er i brug.

Hvilket beskyttelsesudstyr skal jeg bære under brug?

Bær altid øjenbeskyttelse og høreværn. Afhængigt af anvendelsen, brug også en støvmaske, handsker og forklæde.

Hvordan bortskaffer jeg akkuen ved endt levetid?

Smid ikke akkuen i ild. Aflad den helt, før du genbruger den. Isoler stikkene med tape for at undgå kortslutning. Aflevér den på en genbrugsstation.

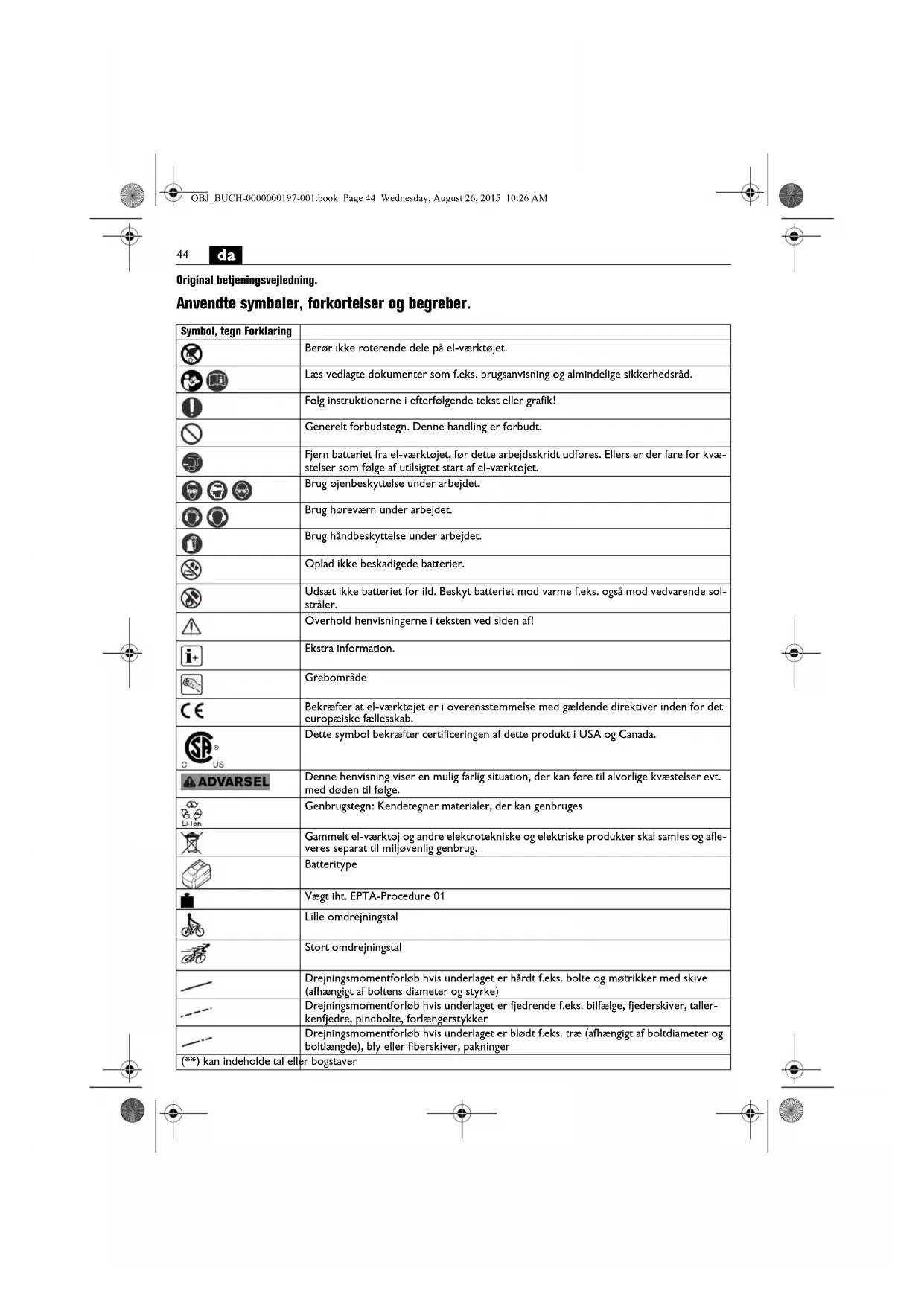

BRUGSANVISNING ASCD 12100 W4C Fein

Original betjeningsvejledning.

Anvendte symboler, forkortelser og begreber.

Symbol, tegn Forklaring
		Berør ikke roterende dele på el-værktøjet.
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
[WGKS]		Følg instruktionerne i efterfølgende tekst eller grafik!
		Generelt forbudstegn. Denne handling er forbudt.
[BA06]		Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet.
[SBKT]		Brug øjenbeskyttelse under arbejdet.
[CB6H]		Brug høreværn under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Oplad ikke beskadigede batterier.
		Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler.
[SD4Y]		Overhold henvisningerne i teksten ved siden af!
		Ekstra information.
		Grebområde
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Dette symbol bekræfter certificeringen af dette produkt i USA og Canada.
ADVARSEL		Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge.
		Genbrugstegn: Kendetegner materialer, der kan genbruges
		Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.
		Batteritype
		Vægt iht. EPTA-Procedure 01
[SA4A]		Lille omdrejningstal
		Stort omdrejningstal
		Drejningsmomentforløb hvis underlaget er hårdt f.eks. bolte og møtrikker med skive (afhængigt af boltens diameter og styrke)
[SD48]		Drejningsmomentforløb hvis underlaget er fjedrende f.eks. bilfælge, fjederskiver, tallerkenfjedre, pindbolte, forlængerstykker
[BTT5]		Drejningsmomentforløb hvis underlaget er blødt f.eks. træ (afhængigt af boltdiameter og boltlængde), bly eller fiberskiver, pakninger
(**) kan indeholde tal eller bogstaver

ADVARSEL

(**) kan indeholde tal eller bogstaver

Tegn Enhed international Enhed national Forklaring
UV V Elektrisk	jævnspænding	—
fHz Hz Frekvens
n_0	/min, min ^-1 , rpm, r/min /min	Omdrejningstal i tomgang (med helt ladet. akku)
n_S	/min, min ^-1	/min Slagtal
M...	Nm Nm Drejningsmoment	(hårdt/blødt skruear bejde)
○	inch	inch	Værktøjsholder indvendig sekskant
■	inch	inch	Værktøjsholder udvendig firkant
∅	mm mm Diameter på en rund del
L_pA	dB	dB	Lydtrykniveau
L_wA	dB	dB	Lydeffektniveau
L_pCpeak	dB	dB	Top lydtrykniveau
K...			Usikkerhed
a	m/s ^2	m/s ^2	Svingningsemissionsværdi iht. EN 60745 (vektorsum for tre retnlinger)
a_h	m/s ^2	m/s ^2	aritmetisk middelværdi for de samlede svingningsværdier
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

ADVARSEL

Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende overhol-

delse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug.

Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer

3 41 30 054 06 1) nøje lgennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.

Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.

El-værktøjets formål:

håndført slagnøgle til iskruning og løsning af bolte og møtrikker med det af FEIN godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Kontakten med en spændingsførende ledning kan også sætte metalholdige værktøjsdele under spænding, hvilket kan føre til elektrisk stød.

Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.

Brug høreværn under arbejdet.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og

materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.

Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.

Sav ikke i asbestholdigt materiale. Asbest er registreret som kræftfremkaldende.

Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.

Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.

Renger ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værtøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Ret aldrig blikket ind i el-værktøjets lampelys fra kort afstand. Ret aldrig lampelyset ind i øjnene på andre personer, der befinder sig i nærheden. Lysstrålen kan være skadeligt for øjet.

da

Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser.

Brug og behandling af bateriet (Batteri).

Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med akkuerne:

Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke akkuerne for mekaniske stød. Beskadiges akkuen eller anvendes den forkert, kan skadelige dampe og væsker strømme ud. Dampene kan irritere luftvejene. Udstrømmende batterivæske kan føre til hudirritation eller forbrændinger.

Hvis væske strømmer ud af det beskadigede batteri og fugter nærliggende genstande, kontroller da de pågældende dele, rengør dem eller udskift dem efter behov.

Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.

Tag først batteriet ud af den originale emballage, når den skal bruges.

Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet.

Fjern kun batterier, når el-værktejet er slukket.

Hold batterier uden for børns rækkevidde.

Hold batteriet rent og beskyt det mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslutninger med en tør, ren klud.

Brug kun intakte originale FEIN batterier, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.

Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen.

Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 60745, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau repræsenterer el-værktøjets vigtigste anvendelsesformer. Men hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet aflige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.

Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egendig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.

Händtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.

Beröring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk.

Træstøv og letmetalstøv, varme blandlinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støveholder samt overophedning af el-værktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Betjeningsforskrifter.

Tryk kun på retningsomskifteren, när motoren står stille. Overbelastes el-værktøjet termisk, blinker LED-lampen i ekstrahåndtaget.

El-værktøjet slukker, hvis det overbelastes.

Stil retningsomskifteren I midten for at undgå utilsigtet ibrugtagning f.eks. under transporten.

El-værktøjet skal altid være slukket, når det anbringes på møtrikken eller skruen, da roterende tilbehør kan glide væk.

En unødvendig lang slagtid fører til et øget slid af el-værktøjet.

Beregn slagvarigheden for det enkelte skruearbejde og kontroller det faktisk opnåede tilspændingsmoment med en momentnøgle.

Vejledende værdier for slagvarigheden findes i diagrammet på side 10.

Brug og lad kun batterier i et fjernes-driftstemperaturområde mellem 0 °C – 45 °C (32°F – 113 °F). Batteri-temperaturen skal befinde sig i Fjernes-driftstemperaturområdet, när opladningen går i gang.

LED-lampe Betydning Handling
1-4 grøn LED-lampe	Procentuel ladetilstand	Drift
rødt konstant lys	Batteriet er næsten tom	Batteri oplades
rødt blinkende lys	Batteriet er ikke klar til brug	Batteri skal være afkølet før det sættes i lader, herefter oplades den

Batteriets aktuelle procentuelle ladetilstand vises kun, när el-værktøjets motor er stoppet.

Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren.

Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den ind-

vendige del af el-værktøjet med tør og oliefri trykluft gen- nem ventilationsåbningerne.

Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Følgende dele kan du selv udskifte efter behov:

Tilbehør, batteri, bælteholder, bitsholder

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.

Teknisk materiale hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.

Batteriet skal være afladet, før de bortskaffes.

Ved ikke fuldstændigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.
