NÁVOD K OBSLUZE ASCD 12100 W4C Fein
Původní návod k obsluze.

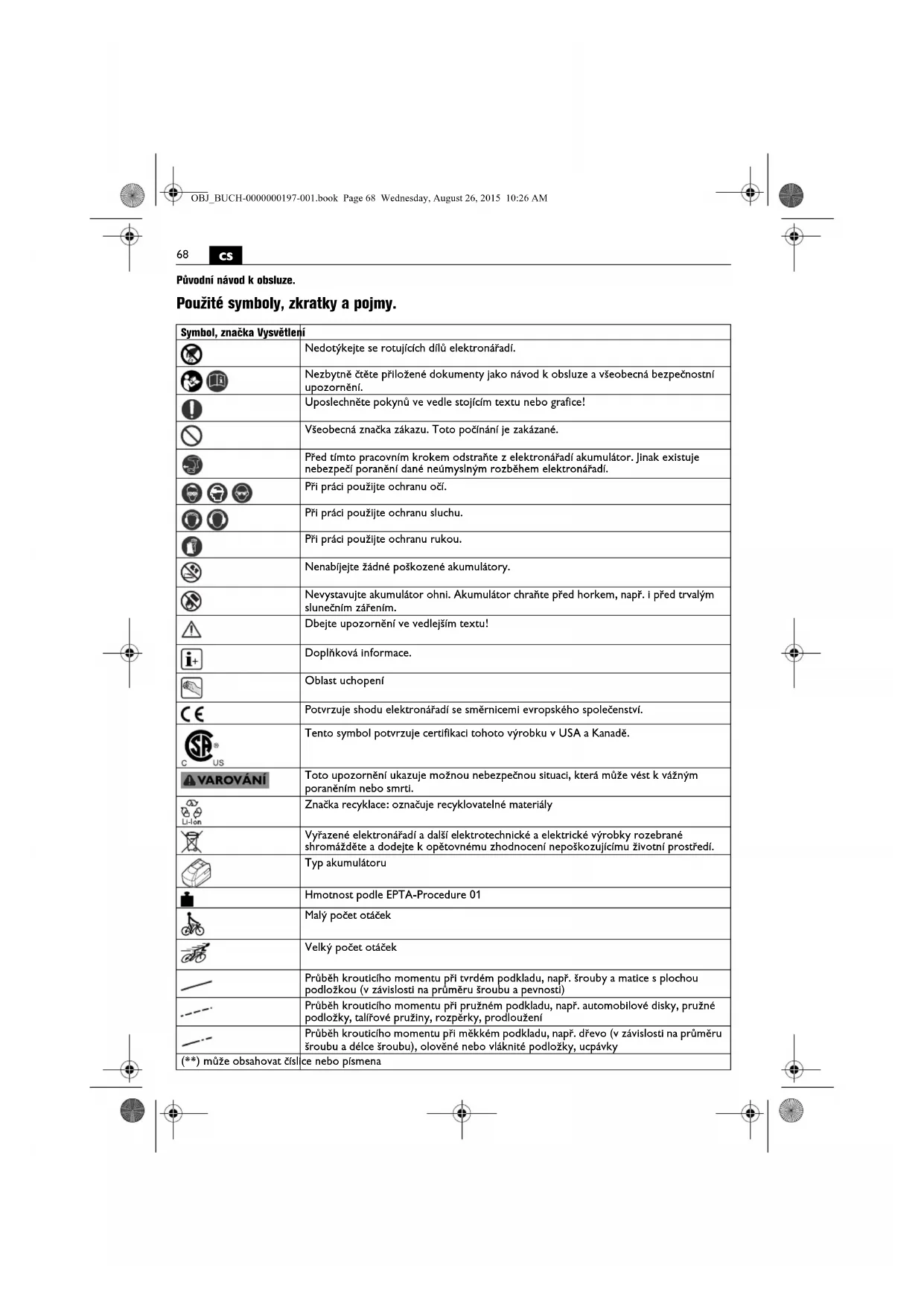

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
| Nedotýkejte se rotujících dílů elektronářadí. | |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
| [9CCC] | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Všeobecná značka zákazu. Toto počínání je zakázané. |
| [48XG] | Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. |
| [SK5C] | Při práci použijte ochranu očí. |
| [07YT] | Při práci použijte ochranu sluchu. |
| [32GT] | Při práci použijte ochranu rukou. |
 | Nenabíjejte žádné poškozené akumulátory. |
| [KCOB] | Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. |
 | Dbejte upozornění ve vedlejším textu! |
| [886C] | Doplňková informace. |
| [03BH] | Oblast uchopení |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Tento symbol potvrzuje certifikaci tohoto výrobku v USA a Kanadě. |
| VAROVÁNÍ | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
| [RVDA] | Značka recyklace: označuje recyklovatelné materiály |
| [88H3] | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Typ akumulátoru |
| [50A7] | Hmotnost podle EPTA-Procedure 01 |
| [H2BS] | Malý počet otáček |
| [62TT] | Velký počet otáček |
| [054T] | Průběh krouticího momentu při tvrdém podkladu, např. šrouby a matice s plochou podložkou (v závislosti na průměru šroubu a pevnosti) |
| [BVCK] | Průběh krouticího momentu při pružném podkladu, např. automobilové disky, pružné podložky, taliřové pružiny, rozpěrky, prodloužení |
 | Průběh krouticího momentu při měkkém podkladu, např. dřevo (v závislosti na průměru šroubu a délce šroubu), olověné nebo vláknité podložky, ucpávky |
| (**) může obsahovat číslíce nebo písmena | |
| Značka Jednotka mezinárodní Jednotka národní Vysvětlení | |||
| UV V Elektrické stejnosměrné napětí | — | ||
| fHz Hz Frekvence | |||
| n_0 | /min, min ^-1 , rpm, r/min min ^-1 | Počet otáček při běhu naprázdno (u plně nabitého akumulátoru) | |
| n_5 | /min, min ^-1 | /min Počet úderů | |
| M... | Nm Nm Kroutící moment | (tvrdý/měkký šroubový spoj) | |
| ○ | inch palec | Nástrojový držák vnitřní šestihran | |
| ■ | inch palec | Nástrojový držák vnější čtyřhran | |
| ∅ | mm mm Průměr kulatého | dílu | |
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 60745(vektorový součet tří os) |
| a_h | m/s ^2 | m/s ^2 | Aritmetický průměr celkových hodnot vibrací |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Základní a odvozené jednotky z mezinárodnísoustavy jednotek SI. | |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným ečnostním upozorněním“ (číslo spisu
3 41 30 054 06 1). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při prácl.
Určení elektronářadí:
ruční rázový utahovák pro zašroubování a vyšroubování šroubů a matic pomocí firmou FEIN schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy.
Speciální bezpečnostní předpisy.
Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.
Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.
Pří práci použijte ochranu sluchu.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu oči nebo ochranné brýle. Taktéž adekvátné noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovať. Pokud jste dlouho vystavení silnému hluku, můžete utrpět ztrátu sluchu.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty.
Neopracovávejte žádný materiál obsahující azbest. Azbest je karcinogenní.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
cs
Nikdy se z malé vzdálenosti nedívejte do světla svítilny elektronářadí. Nikdy nemířte světlem svítilny na oči jiných osob, jež se nacházejí v blízkosti. Záření, které je vytvářeno osvětlovacím prostředkem, může být pro oči škodlivé.
Nesměrujte elektronářadí proti sobě ani jiným osobám či zvířatům. Existuje nebezpečí zranění od ostrých nebo horkých pracovních nástrojů.
Používání a zacházení s akumulátorem (akumulátorovým blokem).
Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění:
Akumulátory nesmějí být rozebirány, otevirány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám.
Pokud kapalina vytékající z poškozeného akumulátoru potřisnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte.
Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na prímém slunečním světle.
Akumulátor vyjměte z originálního obalu až tehdy, když se má použít.
Pred prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění.
Akumulátor odejměte pouze pri vypnutém elektronářadí. Udržujte akumulátory daleko od děti.
Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadi vyčistěte pomocí suchého, čistého hadříku.
Použivejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadi. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizímí výrobky existuje nebezpečí požáru a/nebo výbuchu.
Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatižení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použitú elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlíšnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatižení vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny l doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadi a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.
Pokyny k obsluze.
Přepínač směru otáčení ovládejte pouze za stavu klidu motoru.
Tepelné přetížení elektronářadí je indikováno blikáním LED v rukojeti.
Při přetížení se elektronářadí vypne.
Aby se zabránilo neúmyslnému uvedení do provozu, např. při přepravě, dejte přepínač směru otáčení do střední polohy.
Elektronářadí nasazujte na matici či šroub pouze ve vypnutém stavu, poněvadž otáčející se pracovní nástroj může sklouznout.
Zbytečně dlouhá doba rázů zvyšuje opotřebení elektronářadí.
Zjistěte dobu rázů pro příslušný případ zašroubování a zkontrolujte skutečně dosažený utahovací moment pomocí momentového klíče.
Směrné hodnoty doby rázů jsou vyobrazeny v diagramu na straně 10.
Zacházení s akumulátorem.
Provozujte a nabíjejte akumulátor pouze v rozsahu provozní teploty akumulátoru 0 °C – 45°C (32 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty.
| Ukazatel LED Význam Akce | ||
| 1-4 zelené LED | Procentuální stav nabití | Provoz |
| Červené trvalé světlo | Akumulátor je téměř prázdný | Akumulátor nabijte |
| Červené blikající světlo | Akumulátor není připravený k provozu | Akumulátor uvedte do rozsahu provozní teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí. Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodlivý prach. Často vyfukujte
vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, akumulátor, opaskový držák, zásobník bitů
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
Firma FEIN prohlăšuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu.
Ú ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky.
