KASUTUSJUHEND ASCD 12100 W4C Fein

Algupärane kasutusjuhend.

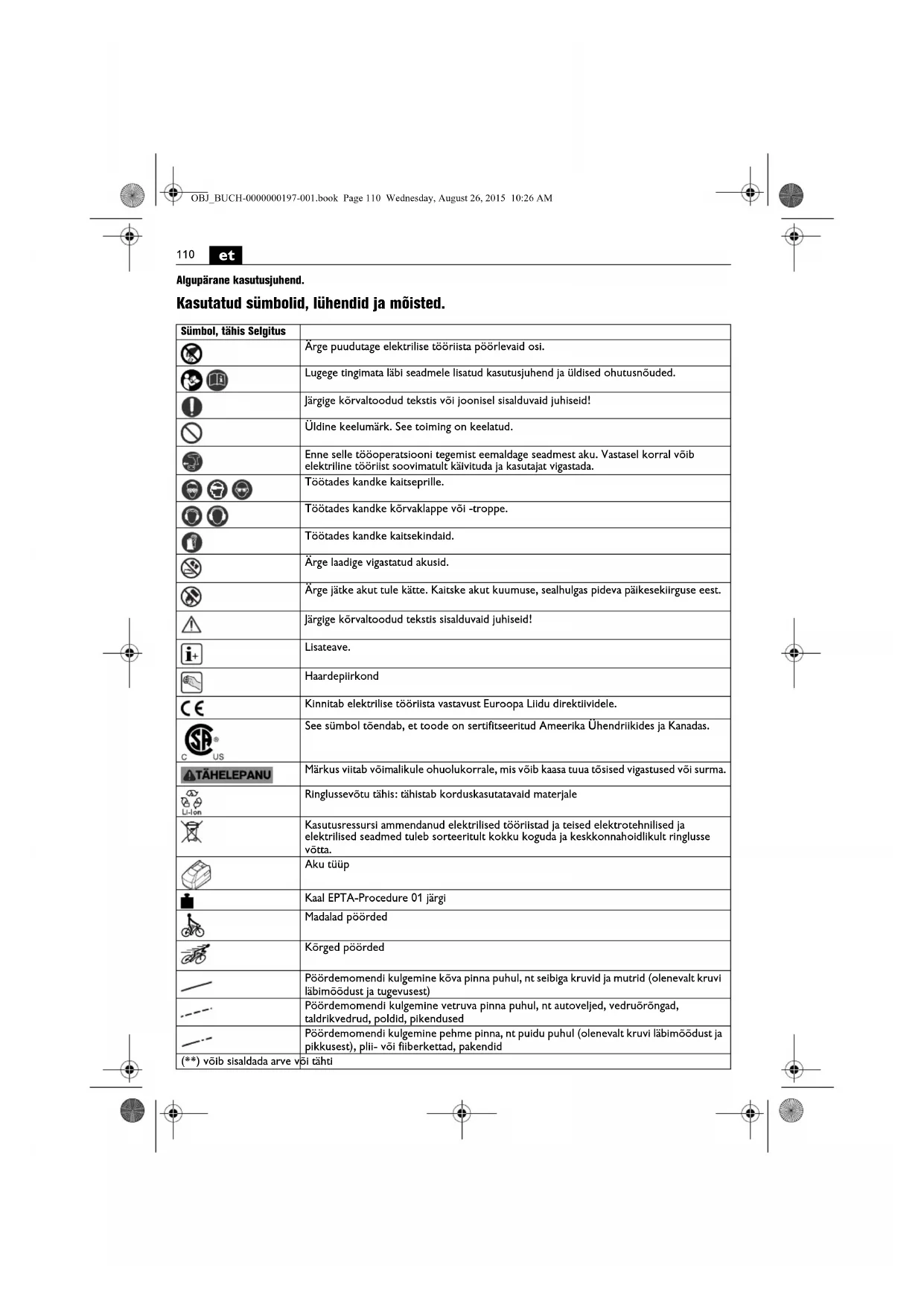

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
		Ärge puudutage elektrilise tööriista pöörlevaid osi.
		Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
		Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
[X0XH]		Üldine keelumärk. See toiming on keelatud.
[KXBX]		Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline töörist soovimatult käivituda ja kasutajat vigastada.
[0224]		Töötades kandke kaitseprille.
		Töötades kandke kõrvaklappe või -troppe.
		Töötades kandke kaitsekindaid.
		Ärge laadige vigastatud akusid.
[W270]		Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekirguse eest.
		Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
[KZAY]		Lisateave.
		Haardeplirkond
[DKZW]		Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
		See sümbol töendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas.
TÄHELEPANU		Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
		Ringlussevõtu tähis: tähistab korduskasutatavaid materjale
		Kasutusressursi ammendanud elektrilised töörilstad ja telsed elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
		Aku tüüp
		Kaal EPTA-Procedure 01 järgi
[50Z7]		Madalad pöörded
		Kõrged põörded
		Pöördemomendi kulgemine kõva pinna puhul, nt seibiga kruvid ja mutrid (olenevalt kruvi läbimõõdust ja tugevusest)
		Pöördemomendi kulgemine vetruva pinna puhul, nt autoveljed, vedruõõngad, taldrikvedrud, poldid, pikendused
		Pöördemomendi kulgemine pehme pinna, nt puidu puhul (olenevalt kruvi läbimõõdust ja pikkusest), plii- või fiiberkettad, pakendid
(**) võib sisaldada arve või tähti

TÄHELEPANU

(**) võib sisaldada arve või tähti

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
UV V Alalispinge ——		— —
fHz Hz Sagedus
n_0	/min, min ^-1 , rpm, r/min /min	Tühikäigupöörded	(laetud aku puhul)
n_S	/min, min ^-1	/min Löökide arv
M...	Nm Nm Pöördemoment	(tugev/nörk kruvikeer	amisrežiim)
○	inch inch	Tarvikukinnitus: sisekuuskant
■	inch inch (tolli)	Tarvikukinnitus välisrelikant
∅	mm mm Detaili läbimõõt
L_pA	dB	dB	Helirõhu tase
L_wA	dB	dB	Helivõimsuse tase
L_pCpeak	dB	dB	Helirõhu maksimaalne tase
K...			Mõõtemääramatus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma)
a_h	m/s ^2	m/s ^2	Vibratsiooni kogutaseme aritmeetiline keskmine
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Rahvusvahelise mõõtühikute süsteemiSIpõhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnöuded ja juhised. Ohutusnöuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav löökkruvikeeraja kruvide ja mutrite sisse- ja väljakeeramiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.

Asbesti sisaldava materjali töötlemine on keelatud. Asbest võib tekitada vähki.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaltset elektrilöögl eest. Kasutage kleebiseld.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu Iligne kogunemine vöib olla ohtlik.

Ärge kunagi laske elektrilise tööriista lambi tulel väikese vahemaa tagant endale silmale paista. Ärge suunake lambi tuld kunagi läheduses paiknevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus võib silmi kahjustada.

et

Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.

Aku kasutamine ja käsitsemine (akud).

Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:

Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.

Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.

Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.

Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.

Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.

Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.

Tõkestage laste ligipääs akudele.

Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.

Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.

Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase möötemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni eslalgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kölkuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuld tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada. Kasutaja kaltsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuld pilsavalt, holdke käed soojas, tagage sujuv töökorraldus.

Ohtliku tolmu käitlemine

Elektrilise töörlistaga töötamisel tekkib tolm, mis vöib olla ohtlik.

Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele. Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingmustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning rligis kehtivatest ohutusnõuetest.

Tööjuhised.

Reverslülitiit käsitsege ainult siis, kui mootor ei tööta. Elektrillise töörlista termillist ülekoormust nältab käepidemes oleva LED-tule vilkumine. Ülekoormuse korral lülitub elektriline tööriist välja. Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.

Asetage elektriline töörist mutrile või kruvile ainult siis, kui see on välja lülitatud.

Asjatult pikk löögiaeg suurendab elektrilise tööriista kulumist.

Tehke kindlaks asjaomase kruvi jaoks vajalik löögiaeg ja kontrollige tegelikku pingutuspöördemomenti pöördemomendivõtmega.

Löögiaja lähteväärtused on toodud diagrammil leheküljel 10.

Aku käsitsemine.

Käsitsege ja laadige akut üksnes siis, kui aku temperatuur on vahemikus 0 °C - 45 °C (32 °F - 113 °F). Laadimisprotsessi alguses peab aku temperatuur olema ettenähtud vahemikus.

LED-tuli Tähendus Toiming
1 - 4 rohelist LED-tuld	prosentuaalne laetuse aste	Töötamine
punane pidev tuli	Aku on peaaegu tühi	Laadige aku täis
punane vilkuv tuli	Aku ei ole töövalmis	Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige

Aku tegelikku laetuse astet näidatakse vaid silis, kui elektrilise tööriista mootor ei tööta.

Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage töörlista

sisemust ventilatsiooniavade kaudu korrapāraselt kuiva ja ōlivaba suruōhuga.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, aku, karablin, otsakute hoidik

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab alnuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nöuetele.

Tehnilised dokumentid on saadaval aadressil: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.

Viige kogumispunkti ainult täiesti tühjad akud. Kui akud ei ole täiesti tühjad, isoleerige pistik lühlühinduse vältimiseks teibiga.
