LIETOŠANAS INSTRUKCIJA GWS 18125 VLI Professional BOSCH

lv Instrukcijas oriģinālvalodā

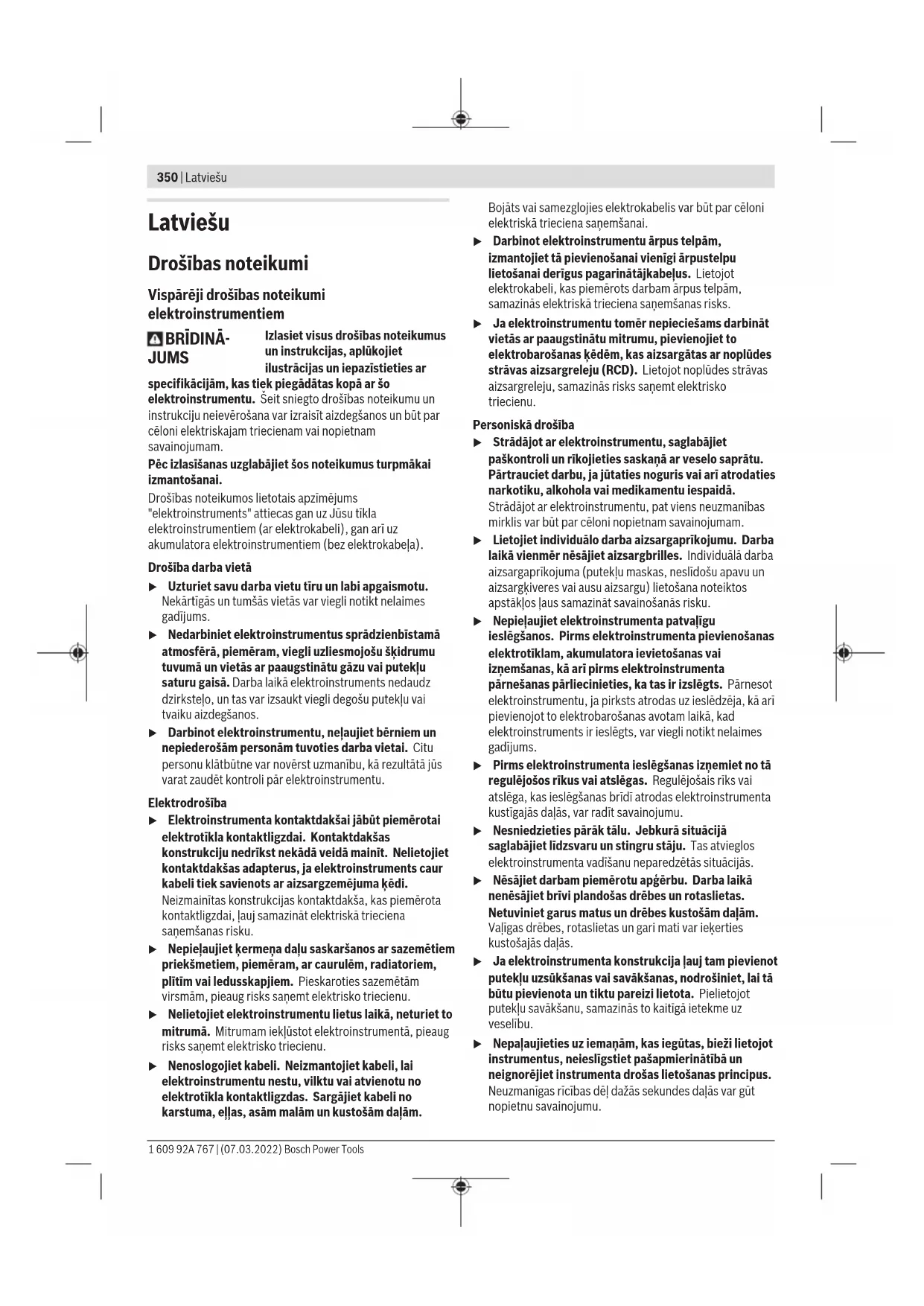

Latviešu Lappuse 350

Vispārēji drošības noteikumi

elektroinstrumentiem

JUMS Izlasiet visus drošības noteikumus

un instrukcijas, aplūkojiet

ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un

instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai nopietnam

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

Drošības noteikumos lietotais apzīmējums

elektroinstrumentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes

gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu

tuvumā un vietās ar paaugstinātu gāzu vai putekļu

saturu gaisā. Darba laikā elektroinstruments nedaudz

dzirksteļo, un tas var izsaukt viegli degošu putekļu vai

tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu

personu klātbūtne var novērst uzmanību, kā rezultātā jūs

varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet

kontaktdakšas adapterus, ja elektroinstruments caur

kabeli tiek savienots ar aizsargzemējuma ķēdi.

Neizmainītas konstrukcijas kontaktdakša, kas piemērota

kontaktligzdai, ļauj samazināt elektriskā trieciena

saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no

elektrotīkla kontaktligzdas. Sargājiet kabeli no

karstuma, eļļas, asām malām un kustošām daļām.

Bojāts vai samezglojies elektrokabelis var būt par cēloni

elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu

lietošanai derīgus pagarinātājkabeļus. Lietojot

elektrokabeli, kas piemērots darbam ārpus telpām,

samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to

elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes

strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas

aizsargreleju, samazinās risks saņemt elektrisko

Personiskā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu.

Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties

narkotiku, alkohola vai medikamentu iespaidā.

Strādājot ar elektroinstrumentu, pat viens neuzmanības

mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba

aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) lietošana noteiktos

apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas

elektrotīklam, akumulatora ievietošanas vai

izņemšanas, kā arī pirms elektroinstrumenta

pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot

elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī

pievienojot to elektrobarošanas avotam laikā, kad

elektroinstruments ir ieslēgts, var viegli notikt nelaimes

gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai

atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta

kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos

elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes kustošām daļām.

Vaļīgas drēbes, rotaslietas un gari mati var ieķerties

kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā

būtu pievienota un tiktu pareizi lietota. Pielietojot

putekļu savākšanu, samazinās to kaitīgā ietekme uz

veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un

neignorējiet instrumenta drošas lietošanas principus.

Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt

nopietnu savainojumu. 1 609 92A 767 | (07.03.2022) Bosch Power ToolsLatviešu | 351

Saudzīga apiešanās un darbs ar elektroinstrumentiem

u Nepārslogojiet elektroinstrumentu. Ikvienam darbam

izvēlieties piemērotu elektroinstrumentu.

Elektroinstruments darbojas labāk un drošāk pie

u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja

palīdzību nevar ieslēgt un izslēgt. Elektroinstruments,

ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to

nepieciešams remontēt.

u Pirms elektroinstrumenta regulēšanas, piederumu

nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

elektrokabeļa kontaktdakšu no barojošā elektrotīkla

vai izņemiet no tā akumulatoru, ja tas ir izņemams.

Šādi iespējams novērst elektroinstrumenta nejaušu

u Ja elektroinstruments netiek lietots, uzglabājiet to

piemērotā vietā, kur elektroinstruments nav

sasniedzams bērniem un personām, kuras neprot ar to

rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja

elektroinstrumentu lieto nekompetentas personas, tas

var apdraudēt cilvēku veselību.

u Savlaicīgi apkalpojiet elektroinstrumentus un to

piederumus. Pārbaudiet, vai kustīgās daļas nav

nobīdījušās un ir droši iestiprinātas, vai kāda no daļām

nav salauzta un vai nepastāv jebkuri citi apstākļi, kas

varētu nelabvēlīgi ietekmēt elektroinstrumenta

darbību. Ja elektroinstruments ir bojāts, nodrošiniet,

lai tas pirms lietošanas tiktu izremontēts. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

u Uzturiet griezošos darbinstrumentus asus un tīrus.

Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem

griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir

u Lietojiet vienīgi tādus elektroinstrumentus,

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

lietošanas apstākļus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem,

kuriem to ir paredzējis ražotājs, ir bīstama un var novest

pie neparedzamām sekām.

u Uzturiet elektroinstrumenta rokturus un noturvirsmas

sausas, tīras un brīvas no eļļas un smērvielām. Slideni

rokturi un noturvirsmas traucē efektīvi rīkoties ar

elektroinstrumentu un to droši vadīt neparedzētās

Saudzīga apiešanās un darbs ar akumulatora

elektroinstrumentiem

u Akumulatoru uzlādei lietojiet tikai ražotāja norādīto

uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai

noteikta tipa akumulatoram, un mēģinājums to lietot cita

tipa akumulatoru uzlādei var novest pie uzlādes ierīces

lietošana var būt par cēloni savainojumam vai novest pie

elektroinstrumenta un/vai akumulatora aizdegšanās.

u Laikā, kad akumulators netiek lietots, nepieļaujiet, lai

tā kontakti saskartos ar saspraudēm, monētām,

atslēgām, naglām, skrūvēm vai citiem nelieliem

metāla priekšmetiem, kas varētu veidot savienojumu

starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp

akumulatora kontaktiem var radīt apdegumus un izraisīt

u Nepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts; nepieļaujiet tā nonākšanu saskarē

ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet

elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs,

meklējiet ārsta palīdzību. No akumulatora izplūdušais

elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

u Nelietojiet akumulatoru vai elektroinstrumentu, ja tas

ir bojāts vai modificēts. Bojāti vai modificēti

akumulatori var radīt neparedzētas situācijas, kuru

rezultātā var notikt aizdegšanās vai sprādziens, kā arī var

rasties savainojuma risks.

u Neturiet elektroinstrumentu vai akumulatoru uguns

tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns

tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var

izraisīt sprādzienu.

u Ievērojiet visas uzlādēšanas instrukcijas un

neuzlādējiet akumulatoru vai elektroinstrumentu pie

temperatūras, kas atrodas ārpus instrukcijā norādīto

pieļaujamo temperatūras vērtību diapazona robežām.

Uzlādējot akumulatoru neatbilstošā veidā vai pie

temperatūras, kas atrodas ārpus pieļaujamo

temperatūras vērtību diapazona robežām, tas var tikt

bojāts, kā arī var pieaugt aizdegšanās risks.

u Nodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot vienīgi

identiskas rezerves daļas. Tikai tā ir iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

u Nekādā gadījumā neveiciet bojātu akumulatoru

apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai

ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi leņķa slīpmašīnām

Kopējie drošības noteikumi, kas parasti attiecināmi uz

rupjās slīpēšanas, slīpēšanas vai griešanas darbiem:

u Šis elektroinstruments ir slīpmašīna rupjajai un

smalkajai slīpēšanai, kas lietojama arī apstrādei ar

stiepļu suku un nogriešanai. Izlasiet visus drošības

noteikumus un instrukcijas, aplūkojiet ilustrācijas un

iepazīstieties ar specifikācijām, kas tiek piegādātas

kopā ar šo elektroinstrumentu. Ja neievēro visus tālāk

sniegtos norādījumus, var izraisīt elektrotriecienu,

ugunsgrēku un/vai nopietnus savainojumus.

u Ar šo elektroinstrumentu nav paredzēts veikt tādas

darbības, kā pulēšanu. Darbības, kuras nav paredzēts

Bosch Power Tools 1 609 92A 767 | (07.03.2022)352 | Latviešu

veikt ar elektroinstrumentu, var būt bīstamas un izraisīt

u Nepārveidojiet šo elektroinstrumentu, lai tas darbotos

tā, kā to nav veidojis vai īpaši norādījis instrumentu

ražotājs. Šāda pārveide var izraisīt kontroles zudumu un

radīt nopietnus savainojumus.

u Nelietojiet piederumus, kas nav īpaši projektēti

izmantošanai kopā ar šo instrumentu un ko šim

nolūkam nav ieteicis instrumenta ražotājs. Iespēja

nostiprināt piederumu uz elektroinstrumenta vēl

negarantē tā drošu lietošanu.

u Iestiprināmā piederuma pieļaujamajam griešanās

ātrumam jābūt ne mazākam par elektroinstrumenta

maksimālo norādīto griešanās ātrumu. Piederumi, kas

griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti

u Piederuma ārējam diametram un biezumam jāatbilst

elektroinstrumenta konstrukcijai un izmēriem.

Nepareiza izmēra piederumi pilnībā nenovietojas zem

aizsarga un darba laikā apgrūtina elektroinstrumenta

u Piederumu montāžas izmēriem jāatbilst

elektroinstrumenta stiprinošo elementu izmēriem.

Piederumi, kas precīzi neatbilst elektroinstrumenta

stiprinošo elementu konstrukcijai, nevienmērīgi griežas,

ļoti stipri vibrē un var būt par cēloni kontroles zaudēšanai

u Nelietojiet bojātus piederumus. Ik reizi pirms

piederumu lietošanas pārbaudiet, vai tie nav bojāti,

piemēram, vai abrazīvie diski nav atslāņojušies vai

ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas

plaisas un nolietošanās vai stipra izdiluma pazīmes un

vai stiepļu suku veidojošās stieples nav vaļīgas vai

atlūzušas. Ja elektroinstruments vai tā piederums ir

kritis no zināma augstuma, pārbaudiet, vai tas nav

bojāts, vai arī iestipriniet instrumentā nebojātu

piederumu. Pēc piederuma apskates un

iestiprināšanas ļaujiet elektroinstrumentam darboties

ar maksimālo griešanās ātrumu vienu minūti ilgi,

stāvot vietā, ko nešķērso rotējošā piederuma rotācijas

plakne, un nodrošinot, lai arī tuvumā esošās personas

atrastos šādā vietā. Bojātie piederumi šādas pārbaudes

laikā parasti salūzt.

u Nēsājiet individuālos darba aizsardzības līdzekļus.

Atkarībā no veicamā darba rakstura, lietojiet sejas

aizsargu, noslēdzošās aizsargbrilles vai parastās

aizsargbrilles. Lai aizsargātos no prom lidojošajām

sīkajām abrazīva vai apstrādājamā materiāla daļiņām,

pēc vajadzības lietojiet putekļu aizsargmasku, ausu

aizsargus, aizsargcimdus un īpašu priekšautu. Acu

aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem

svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā.

Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt

filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties

stipra trokšņa iespaidā, var rasties paliekoši dzirdes

u Sekojiet, lai citas tuvumā esošās personas atrastos

drošā attālumā no darba vietas. Ikvienam, kas atrodas

darba vietas tuvumā, jālieto individuālie darba

aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas

vai salūzuša piederuma daļas var lidot ar ievērojamu

ātrumu un nodarīt kaitējumu cilvēku veselībai arī

ievērojamā attālumā no darba vietas.

u Veicot darbības, kuru laikā griešanas piederums var

skart slēptus vadus vai paša instrumenta

elektrokabeli, turiet elektroinstrumentu vienīgi aiz

izolētajām noturvirsmām. Zāģa asmenim skarot

spriegumnesošu vadu, spriegums nonāk arī uz

elektroinstrumenta nenosegtajām metāla daļām, kā

rezultātā strādājošā persona var saņemt elektrisko

u Nenovietojiet elektroinstrumentu, pirms tajā

iestiprinātais piederums nav pilnīgi apstājies.

Rotējošais piederums var skart balsta virsmu un ieķerties

tajā, kā rezultātā elektroinstruments var kļūt nevadāms.

u Nedarbiniet elektroinstrumentu laikā, kad tas tiek

pārvietots. Lietotāja apģērbs var nejauši saskarties ar

rotējošo piederumu un ieķerties tajā, izraisot piederuma

saskaršanos ar kādu no lietotāja ķermeņa daļām.

u Regulāri tīriet elektroinstrumenta ventilācijas

atveres. Motora ventilators ievelk putekļus instrumenta

korpusā, kur tie uzkrājas, bet liela metāla putekļu

daudzuma uzkrāšanās var kļūt par cēloni elektrotraumai.

u Nedarbiniet elektroinstrumentu ugunsnedrošu

materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt

u Nelietojiet piederumus, kam nepieciešams pievadīt

dzesējošo šķidrumu. Ūdens vai citu šķidro dzesēšanas

līdzekļu izmantošana var izraisīt elektrisko triecienu vai

pat lietotāja bojāeju.

Atsitiens un ar to saistītie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšņi ieķeroties

vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas

pamatnei, stiepļu sukai vai citam piederumam. Rotējoša

abrazīvā diska ieķeršanās vai iestrēgšana izraisa tā pēkšņu

apstāšanos, kā rezultātā elektroinstruments pārvietojas

virzienā, kas ir pretējs diska kustības virzienam iestrēguma

Piemēram, ja abrazīvais disks ieķeras vai iestrēgst

apstrādājamajā priekšmetā, tajā iegremdētā diska mala var

izrauties no apstrādājamā materiāla vai izraisīt atsitienu.

Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā

vai arī prom no viņa, atkarībā no diska rotācijas virziena

attiecībā pret apstrādājamo priekšmetu. Turklāt, šādos

apstākļos abrazīvais disks var salūzt.

Atsitiens ir sekas elektroinstrumenta nepareizai vai

neprasmīgai lietošanai, un no tā var izvairīties, ievērojot

zināmus piesardzības pasākumus, kas aprakstīti turpmākajā

u Stingri turiet elektroinstrumentu ar abām rokām un

ieņemiet tādu ķermeņa un roku stāvokli, kas vislabāk

ļautu pretoties atsitiena spēkam. Vienmēr lietojiet

papildrokturi, ja tāds ir paredzēts, jo tas

1 609 92A 767 | (07.03.2022) Bosch Power ToolsLatviešu | 353

elektroinstrumenta palaišanas brīdī ļaus optimāli

kompensēt atsitienu vai reaktīvo griezes momentu un

saglabāt kontroli pār instrumentu. Veicot atbilstošus

piesardzības pasākumus, lietotājs jebkurā situācijā spēj

efektīvi pretoties atsitiena izraisītajiem spēkiem.

u Netuviniet rokas rotējošam piederumam. Atsitiena

gadījumā piederums var skart lietotāja roku.

u Izvairieties atrasties vietā, kurp atsitiena gadījumā

varētu pārvietoties elektroinstruments. Atsitiena brīdī

elektroinstruments pārvietojas virzienā, kas ir pretējs

diska kustības virzienam iestrēgšanas vietā.

u Ievērojiet īpašu piesardzību, apstrādājot stūrus, asas

malas u.c.. Nepieļaujiet piederuma atlēkšanu no

apstrādājamā priekšmeta vai ieķeršanos tajā.

Saskaroties ar stūriem vai asām malām, rotējošais

piederums bieži ieķertas apstrādājamā priekšmetā, kas

var būt par cēloni kontroles zaudēšanai pār

elektroinstrumentu vai atsitienam.

u Neiestipriniet elektroinstrumentā zāģa ķēdes koka

grebšanas asmeni, segmentveida dimanta disku ar

periferiālo spraugu, kas ir platāka par 10 mm, kā arī

zāģa asmeni ar zobiem. Šādu asmeņu izmantošana bieži

izraisa atsitienu vai rada priekšnoteikumus kontroles

zaudēšanai pār instrumentu.

Īpašie drošības noteikumi, veicot rupjo slīpēšanu un

u Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta

tipa slīpēšanas diskus un šiem diskiem paredzētu

aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt

elektroinstrumentam nepiemērotus slīpēšanas diskus,

līdz ar to neļaujot panākt vēlamo darba drošību.

u Centrā ieliektu disku slīpējošajai virsmai jābūt

nostiprinātai zemāk par aizsargpārsega lūpas plakni.

Ja disks ir nepareizi nostiprināts un izvirzās virs

aizsargpārsega lūpas plaknes, nevar tikt nodrošināta

pietiekoša lietotāja aizsardzība.

u Aizsargpārsegam jābūt droši nostiprinātam uz

elektroinstrumenta un noregulētam tā, lai lietotāja

virzienā būtu vērsta pēc iespējas mazāka diska

nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju

no atlūzām un nejaušas saskaršanās ar slīpēšanas disku,

kā arī no lidojošām dzirkstelēm, kas var aizdedzināt

u Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas

veidiem. Piemēram, neizmantojiet slīpēšanai

griešanas diska sānu virsmu. Abrazīvie griešanas diski

ir paredzēti materiālu apstrādei ar malas griezējšķautni,

tāpēc stiprs spiediens sānu virzienā var salauzt šos

u Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi

nebojātu balsta paplāksni ar piemērotu formu un

izmēriem. Piemērota tipa balsta paplāksne darba laikā

droši balsta griešanas disku un samazina tā salūšanas

iespēju. Kopā ar griešanas diskiem izmantojamās balsta

paplāksnes var atšķirties no balsta paplāksnēm, kas

izmantojamas kopā ar slīpēšanas diskiem.

u Neizmantojiet nolietotus slīpēšanas diskus, kas

paredzēti lielākas jaudas elektroinstrumentiem.

Lieliem elektroinstrumentiem paredzētie slīpēšanas diski

nav piemēroti lielākam ātrumam vai mazākiem

elektroinstrumentiem, tāpēc tie darba laikā var salūzt.

u Lietojot divu funkciju diskus vienmēr izmantojiet

darbam atbilstošo aizsargu. Ja netiek lietots pareizais

aizsargs, tas var nenodrošināt vēlamo aizsardzības līmeni

un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

u Neizdariet pārāk stipru spiedienu uz griešanas disku

un nepieļaujiet tā iestrēgšanu. Nemēģiniet veidot

pārāk dziļus griezumus. Pārslogojot griešanas disku, tas

biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai

diska salūšanas iespējai.

u Izvairieties atrasties rotējošā griešanas diska priekšā

vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas

disku prom no sevis apstrādājamā priekšmeta virzienā,

tad atsitiena gadījumā elektroinstruments ar rotējošu

griešanas disku tiks mests tieši lietotāja virzienā.

u Pārtraucot darbu jebkāda iemesla dēļ vai iestrēgstot

griešanas diskam, izslēdziet elektroinstrumentu un

turiet to nekustīgi, līdz disks pilnīgi apstājas.

Nemēģiniet izvilkt no griezuma vēl rotējošu griešanas

disku, jo šāda rīcība var kļūt par cēloni atsitienam.

Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.

u Neatsāciet griešanu, ja griešanas disks atrodas

griezumā. Nogaidiet, līdz griešanas disks sasniedz

pilnu griešanās ātrumu, un tikai tad uzmanīgi ievadiet

disku griezumā. Ja elektroinstruments tiek ieslēgts

laikā, kad tajā iestiprinātais griešanas disks atrodas

griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās,

kā arī var notikt atsitiens.

u Lai samazinātu atsitiena risku, iestrēgstot griešanas

diskam, atbalstiet griežamā materiāla loksnes vai liela

izmēra apstrādājamos priekšmetus. Lieli priekšmeti

nereti tiecas saliekties paši sava svara iespaidā. Balsti

jānovieto zem apstrādājamā priekšmeta abās griešanas

diska pusēs – gan griezuma tuvumā, gan arī priekšmeta

u Ievērojiet īpašu piesardzību, veidojot padziļinājumus

sienās vai citos objektos, kas nav aplūkojami no abām

pusēm. Iegremdējamais griešanas disks var skart gāzes

vadu, ūdensvadu, elektropārvades līniju vai citu objektu,

u Nemēģiniet veikt izliektu griezumu. Pārslogojot disku,

slodze palielinās un izraisa diska sagriešanos vai

iestrēgšanu griezumā, palielinot atsitiena vai diska

Īpašie drošības noteikumi, veicot slīpēšanu:

u Izmantojiet pareiza izmēra slīppapīra disku.

Izvēlieties darbam slīppapīra loksnes ar izmēriem, ko

norādījis ražotājs. Ja slīppapīra loksne sniedzas pāri

slīpēšanas pamatnes malām, tas var izraisīt grieztas

brūces, izsaukt slīppapīra loksnes iestrēgšanu vai plīšanu,

kā arī izraisīt atsitienu.

Bosch Power Tools 1 609 92A 767 | (07.03.2022)354 | Latviešu

Īpašie drošības noteikumi, veicot apstrādi ar stiepļu

u Atcerieties, ka stieples var izkrist no sukas un lidot

prom arī parastās apstrādes laikā. Nepārslogojiet

stieples, pārāk stipri noslogojot suku Atlūzušās stieples

var viegli izkļūt cauri apģerbam un iespiesties ādā.

u Ja, veicot apstrādi ar stiepļu suku, tiek ieteikts

izmantot aizsargu, nepieļaujiet kausveida vai

diskveida stiepļu sukas saskaršanos ar aizsargu.

Kausveida un diskveida stiepļu sukas darba slodzes un

centrbēdzes spēka iespaidā var izplesties, palielinoties to

Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrīkst izmantot griešanai.

Izmantojot piemērotu stiprinājumu,

aizsargapvalku var izmantot arī griešanai.

Darba laikā stingri turiet elektroinstrumentu

ar abām rokām un ieņemiet stabilu ķermeņa

stāvokli. Elektroinstrumentu ir drošāk vadīt ar

u Ievietojamiem instrumentiem ar iekšējo vītni,

piemēram, birstēm un dimanta urbjiem, pievērsiet

uzmanību slīpēšanas vārpstas maksimālajam vītnes

garumam. Vārpstas gals nedrīkst pieskarties ievietojamā

darbinstrumenta apakšdaļai.

u Lietojot piemērotu metālmeklētāju, pārbaudiet, vai

apstrādes vietu nešķērso slēptas komunālapgādes

līnijas, vai arī griezieties pēc konsultācijas vietējā

komunālās saimniecības iestādē. Darbinstrumenta

saskaršanās ar elektropārvades līniju var izraisīt

aizdegšanos vai būt par cēloni elektriskajam triecienam.

Bojājums gāzes pārvades līnijā var izraisīt sprādzienu.

Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas

materiālās vērtības.

u Nepieskarieties slīpēšanas un griešanas diskiem,

pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

u Elektrobarošanas pārtraukuma gadījumā, piemēram,

tad, ja tiek atvienots akumulators, atbloķējiet

elektroinstrumenta ieslēdzēju un pārvietojiet to

stāvoklī "Izslēgts". Tā tiek novērsta elektroinstrumenta

patvaļīga, nekontrolēta ieslēgšanās.

u Nostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā

stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek

u Uzglabājiet ievietojamos darbinstrumentus ēku

iekšienē sausā, neaizsalstošā telpā ar vienmērīgu

u Pirms elektroiekārtas transporēšanas noņemiet

ievietojamos darbinstrumentus. Tādā veidā Jūs

novērsīsiet bojājumus.

u Uz līmētiem griešanas un slīpēšanas diskiem ir

norādīts derīguma termiņš, pēc kura šos diskus vairs

u Bojājuma vai nepareizas lietošanas rezultātā

akumulators var izdalīt kaitīgus izgarojumus.

Akumulators var aizdegties vai sprāgt. ielaidiet telpā

svaigu gaisu un smagākos gadījumos meklējiet ārsta

palīdzību. Izgarojumi var izraisīt elpošanas ceļu

u Neatveriet akumulatoru. Tas var radīt īsslēgumu.

u Iedarbojoties uz akumulatoru ar smailu priekšmetu,

piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka

iedarbības rezultātā akumulators var tikt bojāts. Tas

var radīt iekšēju īsslēgumu, kā rezultātā akumulators var

aizdegties, dūmot, eksplodēt vai pārkarst.

u Lietojiet akumulatoru vienīgi ražotāja izstrādājumos.

Tikai tā akumulators tiek pasargāts no bīstamām

Sargājiet akumulatoru no karstuma,

piemēram, no ilgstošas atrašanās saules

staros, kā arī no uguns, netīrumiem, ūdens

un mitruma. Tas var radīt sprādziena un

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un

norādījumus lietošanai. Drošības noteikumu

un norādījumu neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Elektroinstruments ir paredzēts metāla, akmens, plastmasas

un kompozītmateriālu griešanai un apstrādei ar stiepļu suku,

metāla, plastmasas un kompozītmateriālu rupjajai

slīpēšanai, kā arī akmens urbšanai ar dimanta kroņurbjiem,

nelietojot ūdeni. To veicot ir jāievēro pareiza aizsargpārsega

lietošana (skatīt „Lietošana“, Lappuse360).

Veicot akmens griešanu, jānodrošina pietiekoša putekļu

Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas

darbinstrumentiem var izmantot arī slīpēšanai ar slīppapīru.

Elektroinstrumentu nedrīkst lietot akmens materiālu

slīpēšanai ar dimanta kausveida diskiem.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem

elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

Bulta uz korpusa griešanās virziena norādīšanai

Darbvārpstas fiksēšanas poga

Ieslēdzējs/izslēdzējs

Sešstūra stieņatslēga

Akumulatora atbrīvošanas taustiņš

Vibrācijas slāpējošs papildrokturis (ar izolētu

Aizsargpārsega fiksējošā skrūve

Slīpēšanas aizsargpārsegs

Griešanas aizsargpārsegs

Griešanas pārklājums

Balstpaplāksne ar gredzenblīvi

Dimanta griezējdisks

Ātrspīlējošais uzgrieznis ar skavu

Rokas piespiedējuzgrieznis

Divizciļņu uzgriežņu atslēga piespiedējuzgrieznim/

Slīpēšanas darbvārpsta

Gumijas slīpēšanas disks

Vaļējā tipa uzgriežņu atslēga

Nosūkšanas pārsegs griešanai ar vadotnes slīdni

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Leņķa slīpmašīna GWS 18V-LI GWS 18-125 V-LI Izstrādājuma numurs

3601J3A300 3601J3A301

Nominālais spriegums V= 18 18

Nominālais apgriezienu skaits

Maks. slīpripas diametrs/gumijas šķīvjveida slīpripas diametrs mm 115 125

Slīpēšanas darbvārpstas vītne M 14 M 14

Maks. slīpēšanas darbvārpstas vītnes garums mm 22 22

Svars atbilstīgi EPTA-Procedure01: 2014

Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0...+35 0...+35

Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

Ieteicamās uzlādes ierīces GAL 18...

A) Nominālais brīvgaitas griešanās ātrums atbilstīgi ENIEC62841-2-3 piemērotu darba instrumentu izvēlei. Faktiskais apgriezienu skaits

drošības apsvērumu dēļ un atkarībā no ražošanas pielaidēm ir mazāks.

atkarībā no izmantotā akumulatora (5), aizsargpārsega ((11), (10), (12)) un no izmantotā papildroktura ((8), (7))

C) Samazināta jauda pie temperatūras <0 °C.

Informācija par troksni un vibrāciju

Instrumenta radītā trokšņa parametri ir noteikti atbilstoši

standartam ENIEC62841-2-3.

Pēc A raksturlīknes izsvērtais elektroinstrumenta radītā

trokšņa parametri tipiskā gadījumā sasniedz šādas vērtības:

skaņas spiediena līmenis 85 dB(A); skaņas jaudas līmenis

93 dB(A). Izkliede K = 3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība a

trijos virzienos) un mērījuma nenoteiktība K ir noteiktas

atbilstīgi ENIEC62841-2-3, kā ir norādīts tālāk.

Virsmas slīpēšana (rupjā slīpēšana) un griešana ar slīpēšanu:

Slīpēšana ar slīploksni:

Plāna skārda vai citu viegli vibrējošu materiālu ar lielu virsmu

slīpēšana var novest pie paaugstinātas trokšņa emisijas vērtības līdz

pat 15dB. Ar piemērotiem smagiem slāpēšanas pārklājiem

paaugstinātas trokšņa emisijas var tikt samazinātas. Paaugstināta

trokšņu emisija ir jāņem vērā gan veicot skaņas jaudas riska

novērtējumu, gan arī izvēloties piemērotu dzirdes aizsarglīdzekli.

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta

radītā trokšņa vērtība ir izmērīta atbilstoši standartā

noteiktajai procedūrai un var tikt izmantota

Bosch Power Tools 1 609 92A 767 | (07.03.2022)356 | Latviešu

elektroinstrumentu savstarpējai salīdzināšanai. To var

izmantot arī vibrācijas un trokšņa radītās papildu slodzes

iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā

trokšņa vērtība ir attiecināma uz elektroinstrumenta

galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek

lietots netipiskiem mērķiem, kopā ar netipiskiem

darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā

svārstību līmenis un radītā trokšņa vērtība var atšķirties no

šeit norādītajām vērtībām. Tas var ievērojami palielināt

svārstību un trokšņa radīto papildu slodzi kopējam darba

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu

slodzi zināmam darba laika posmam, jāņem vērā arī laiks,

kad elektroinstruments ir izslēgts vai arī darbojas, taču

faktiski netiek izmantots paredzētā darba veikšanai. Tas var

ievērojami samazināt svārstību un trokšņa radīto papildu

slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi

veiciet elektroinstrumenta un darbinstrumentu apkalpošanu,

uzturiet rokas siltas un pareizi plānojiet darbu.

Bosch pārdod akumulatora elektriskos darbinstrumentus arī

bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta

piegādes komplektācijā ir iekļauts akumulators, ir norādīts

u Izmantojiet vienīgi tehniskajos datos norādītās

uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu

elektroinstrumentā izmantojamā litija-jonu akumulatora

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas

noteikumiem litija jonu akumulatori tiek piegādāti daļēji

uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu,

pirms pirmās lietošanas reizes pilnībā uzlādējiet

Akumulatora ielikšana

Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā,

līdz tas tiek nofiksēts.

Akumulatora izņemšana

Lai izņemtu akumulatoru, nospiediet akumulatora

atbrīvošanas taustiņu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam

izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu.

Kamēr akumulators ir ielikts elektroinstrumentā, to notur

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes

parāda akumulatora uzlādes pakāpi. Vadoties no drošības

apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja

elektroinstruments atrodas miera stāvoklī.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet

akumulatora uzlādes pakāpes nolasīšanas taustiņu vai .

Tas iespējams arī tad, ja akumulators ir izņemts no

Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa

nospiešanas neiedegas neviena no uzlādes pakāpes

indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts

un to nepieciešams nomainīt.

Akumulatora uzlādes līmenis tiek rādīts arī lietotāja saskarnē

Akumulatora tips GBA 18V...

Pastāvīgi deg 3zaļas LED diodes 60–100%

Pastāvīgi deg 2zaļas LED diodes 30–60%

Pastāvīgi deg 1zaļa LED diode 5–30%

Mirgo 1zaļa LED diode 0–5%

Akumulatora tips ProCORE18V...

Pastāvīgi deg 5zaļas LED diodes 80–100%

Pastāvīgi deg 4zaļas LED diodes 60–80%

Pastāvīgi deg 3zaļas LED diodes 40–60%

Pastāvīgi deg 2zaļas LED diodes 20–40%

Pastāvīgi deg 1zaļa LED diode 5–20%

Mirgo 1zaļa LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no −20°C līdz

50°C. Neatstājiet akumulatoru karstumā, piemēram,

vasaras laikā neatstājiet to automašīnā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar

mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp

akumulatora uzlādēm, tas norāda, ka akumulators ir

nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem

Aizsargierīču montāža

u Veicot jebkurus darbus ar elektroinstrumentu

(piemēram, apkalpošanu, darbinstrumentu nomaiņu

utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

1 609 92A 767 | (07.03.2022) Bosch Power ToolsLatviešu | 357

vienmēr izņemiet no elektroinstrumenta akumulatoru.

Ieslēdzēja nejauša nospiešana var izraisīt savainojumu.

Piezīme. Ja darba laikā salūzt slīpēšanas disks vai tiek

bojātas aizsargpārsega/elektroinstrumenta stiprināšanas

ierīces, elektroinstruments nekavējoties jānosūta uz klientu

apkalpošanas remonta darbnīcu, kuras adrese ir sniegta

sadaļā „Klientu apkalpošanas dienests un konsultācijas par

Aizsargpārsegs slīpēšanai

Novietojiet aizsargpārsegu

(10) uz darbvārpstas

aptveres. Izvēlieties

aizsargpārsega stāvokli (10),

kas atbilst veicamā darba

raksturam. Nostipriniet

aizsargpārsegu (10), stingri

pieskrūvējot fiksējošo skrūvi

(9) ar sešstūra stieņatslēgu

u Pagrieziet aizsargpārsegu (10) tā, lai tiktu novērsta

dzirksteļu lidošana elektroinstrumenta lietotāja

Norāde: aizsargpārsega (10) kodēšanas izciļņi ļauj

nostiprināt uz elektroinstrumenta tikai vienu šim

elektroinstrumentam piemērotu aizsargpārsegu.

Aizsargpārsegs griešanai

u Griešanai vienmēr izmantojiet griešanas

aizsargpārsegu(11) vai slīpēšanas aizsargpārsegu

(10) kopā ar griešanas aizsargpārsegu (12).

u Veicot akmens griešanu, nodrošiniet pietiekošu

Griešanas aizsargpārsegs(11) ir nostiprināms līdzīgi kā

slīpēšanas aizsargpārsegs(10).

Plastmasas griešanas aizsargpārsegs

Uzlieciet plastmasas griešanas aizsargpārsegu(12) uz

slīpēšanas aizsargpārsega(10) (skatīt attēluA).

Pārsegs(12) dzirdami un redzami nofiksējas uz

aizsargpārsega(10).

Lai veiktu demontāžu (skatīt attēluB) atbrīvojiet

pārsegu(12) uz aizsargpārsega(10) (➊) kreisajā vai labajā

pusē un novelciet pārsegu (➋).

Uzsūkšanas pārsegs darbam ar griešanas vadotni

Griešanā ar vadotni izmantojamo nosūkšanas pārsegu(33)

nostiprina līdzīgi kā slīpēšanas aizsargpārsegu.

Nostiprinot papildrokturi(8)/(7) caur loku pie nosūkšanas

pārsega pie visa korpusa, elektroinstruments tiek cieši

savienots ar nosūkšanas pārsegu. Pie nosūkšanas pārsega ar

griešanas vadotni(33) var pieslēgt piemērotu Bosch

vakuumsūcēju. Šim nolūkam ievietojiet uzsūkšanas šļūteni ar

uzsūkšanas adapteri tam paredzētajā nosūkšanas pārsega

Norādījums: berze, kuru rada putekļi uzsūkšanas šļūtenē un

piederumā uzsūkšanas laikā, izraisa elektrostatisko lādiņu,

kuru lietotājs var sajust kā elektrostatiskā lādiņa izlādi

(atkarībā no apkārtējās vides faktoriem un viņa fizioloģiskā

stāvokļa). Smalko putekļu un sausu materiālu uzsūkšanai

Bosch parasti rekomendē izmantot antistatisko uzsūkšanas

šļūteni (Piederums).

u Darbam ar gumijas slīpēšanas pamatni(26) vai ar

kausveida/konisko suku/dimanta kroņurbi vienmēr

samontējiet uz instrumenta roku aizsargu (25).

Nostipriniet roku aizsargu(25) ar papildrokturi(8)/(7).

Standarta papildrokturis/pretvibrācijas papildrokturis

Atbilstīgi veicamajam darbam ieskrūvējiet papildrokturi(8)/

(7) reduktora galvas labajā vai kreisajā pusē.

u Lietojiet elektroinstrumentu tikai ar nostiprinātu

papildrokturi (8)/(7).

u Neizmantojiet elektroinstrumentu, ja tā

papildrokturis (8)/(7) ir bojāts. Ir aizliegts veikt

izmaiņas papildroktura konstrukcijā(8)/(7).

Vibrācijas slāpējošā

izmantošana(7) nodrošina

samazinātu vibrāciju

apjomu un līdz ar to patīkamāku un drošāku darba vidi.

Slīpēšanas darbinstrumentu montāža

u Veicot jebkurus darbus ar elektroinstrumentu

(piemēram, apkalpošanu, darbinstrumentu nomaiņu

utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

vienmēr izņemiet no elektroinstrumenta akumulatoru.

Ieslēdzēja nejauša nospiešana var izraisīt savainojumu.

u Nepieskarieties slīpēšanas un griešanas diskiem,

pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Notīriet slīpmašīnas darbvārpstu (24) un visas iestiprināmās

Iestiprinot un izņemot slīpēšanas darbinstrumentus, fiksējiet

slīpmašīnas darbvārpstu, nospiežot darbvārpstas fiksēšanas

u Nospiediet darbvārpstas fiksēšanas taustiņu tikai

laikā, kad slīpmašīnas darbvārpsta negriežas. Pretējā

gadījumā elektroinstruments var tikt bojāts.

Piespiedējuzgrieznis

Slīpēšanas /griešanas disks/diskveida birste

Ievērojiet slīpēšanas darbinstrumentu izmērus. Centrālā

atvēruma diametram ir jāatbilst balstpaplāksnes centrējošā

izciļņa izmēram. Nelietojiet adapterus vai citus samazinošos

Lietojot dimanta griešanas diskus, sekojiet lai bultas virziens

uz dimanta griešanas diska sakristu ar elektroinstrumenta

griešanās virzienu (ko norāda bultas virziens uz tā korpusa).

Montāžas secība ir parādīta grafikas lappusē.

Norādījums: montējot savienotus slīpēšanas vai griešanas

diskus un diskveida birsti ar piegādāto balsta paplāksni (13)

Bosch Power Tools 1 609 92A 767 | (07.03.2022)358 | Latviešu

un piespiedējuzgriezni (20) vai ātrspīlējošo uzgriezni (21),

nav nepieciešams izmantot starplikas.

Lai nostiprinātu slīpēšanas/griešanas disku/diskveida birsti,

novietojiet balsta paplāksni ar gredzenblīvi (13) uz

slīpēšanas darbvārpstas (24) un pieskrūvējiet

piespiedējuzgriezni(20). Pievērsiet uzmanību

piespiedējuzgriežņa novietojumam (20) atkarībā no

izmantotajiem slīpēšanas/griešanas diskiem/diskveida

birstēm (skatīt attēlus Lietotāja rokasgrāmatas sākuma

nodaļā), un pievelciet to ar divizciļņu uzgriežņu atslēgu

(skatīt „Rokas piespiedējuzgrieznis “,

u Pēc slīpēšanas darbinstrumenta iestiprināšanas un

pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai

darbinstruments ir pareizi iestiprināts un var brīvi

griezties. Pārliecinieties, ka slīpēšanas

darbinstruments neskar aizsargpārsegu vai citas

elektroinstrumenta daļas.

Balstpaplāksnes (13) centrējošo izcilni aptver

plastmasas ieliktnis (O veida gredzens). Ja O

veida gredzena nav vai tas ir bojāts, pirms

instrumenta turpmākas lietošanas

balstpaplāksne (13) noteikti jānomaina.

Ātrspīlējošais uzgrieznis ar skavu

Slīpēšanas diski un griešanas diski

Ievērojiet slīpēšanas darbinstrumentu izmērus. Centrālā

atvēruma diametram ir jāatbilst balstatloka izmēram.

Nelietojiet adapterus vai citus samazinošos palīglīdzekļus.

Lietojot dimanta griešanas diskus, raugieties, lai dimanta

griešanas diska griešanās virziens sakristu ar

elektroinstrumenta darbvārpstas griešanās virzienu (skatiet

griešanās virziena norādīšanas bultiņu uz reduktora galvas).

Montāžas darbību secība ir parādīta ilustratīvajā lappusē.

Lai nostiprinātu slīpēšanas disku/griešanas disku,

izmantojiet ātrspīlējošu uzgriezni (19) bez citiem

Norāde: Montējot savienotus slīpēšanas vai griezējdiskus ar

piegādāto balstpaplāksni(13) vai ātrspīlējošo uzgriezni(19)

nav nepieciešams izmantot starplikas.

Lai nostiprinātu slīpēšanas/griezējdisku, novietojiet

balstpaplāksni ar gredzenblīvi(13) uz slīpēšanas

darbvārpstas(24) un pievelciet to ar ātrspīlējošo

Ātrspīlējošo uzgriezni (19) izmantojiet tikai slīpēšanas

diskiem/griešanas diskiem, kuru diametrs nepārsniedz

u Ātrspīlējošo uzgriezni (19) drīkst lietot vienīgi kopā ar

slīpēšanas diskiem vai griešanas diskiem.

u Lietojiet tikai tādu ātrspīlējošo uzgriezni, kas darbojas

bez traucējumiem un nav bojāts (19).

u Uzskrūvējot raugieties, lai ātrspīlējošā uzgriežņa

aprakstītā puse (19)nebūtu vērsta slīpēšanas diska

u Lai nostiprinātu slīpēšanas disku/griešanas disku,

izmantojiet tikai piegādes komplektā iekļauto

ātrspīlējošo uzgriezni (19).

Lai fiksētu slīpmašīnas

darbvārpstu, nospiediet

darbvārpstas fiksēšanas

taustiņu (2). Lai pievilktu

ātrspīlējošo uzgriezni (19),

ātrspīlējošā uzgriežņa skavu

uzlokiet uz augšu un spēcīgi

pagrieziet ātrspīlējošo

uzgriezni pulksteņrādītāju

kustības virzienā. Pēc tam

skavu nolokiet uz leju, lai

fiksētu ātrspīlējošo

uzgriezni. Nepietiek

pavilkt aiz diska malas.

Pareizi nostiprināts,

nebojāts ātrspīlējošais

atskrūvējams ar roku.

Uzlokiet ātrspīlējošā

uzgriežņa skavu uz augšu un

ātrspīlējošo uzgriezni

pretēji pulksteņrādītāju

kustības virzienam. Ja

ātrspīlējošais uzgrieznis ir

iestrēdzis, nemēģiniet to

atskrūvēt ar instrumentu;

izmantojiet divizciļņu

slīpēšanas diska/griešanas

diska montāžas brīvajam

slīpmašīnas darbvārpstas

vītnes galam ir jābūt vismaz

Raugieties, lai slīpēšanas

darbinstruments būtu

stingri nostiprināts un izskrējiena laikā nenoskrūvētos no

u Pēc slīpēšanas darbinstrumenta iestiprināšanas un

pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai

darbinstruments ir pareizi iestiprināts un var brīvi

griezties. Pārliecinieties, ka slīpēšanas

darbinstruments neskar aizsargpārsegu vai citas

elektroinstrumenta daļas.

Balstpaplāksnes (13) centrējošo izcilni aptver

plastmasas ieliktnis (O veida gredzens). Ja O

veida gredzena nav vai tas ir bojāts, pirms

instrumenta turpmākas lietošanas

balstpaplāksne (13) noteikti jānomaina.

Rokas piespiedējuzgrieznis

Lai veiktu slīpēšanas darbinstrumentu nomaiņu, nelietojot

nekādus papildrīkus, piespiedējuzgriežņa (20) vietā var

lietot rokas piespiedējuzgriezni (21).

u Ātrspīlējošo uzgriezni(21) drīkst lietot vienīgi kopā ar

slīpēšanas diskiem vai griešanas diskiem.

Lietojiet vienīgi nebojātu rokas piespiedējuzgriezni (21).

1 609 92A 767 | (07.03.2022) Bosch Power ToolsLatviešu | 359

Uzskrūvējot rokas piespiedējuzgriezni (21) , ņemiet

vērā, ka tā marķētā puse nedrīkst būt vērsta pret

slīpēšanas disku, bet uz uzgriežņa attēlotajai bultai jābūt

vērstai pret marķiera atzīmi (34).

Lai fiksētu slīpmašīnas

darbvārpstu, nospiediet

darbvārpstas fiksēšanas

taustiņu (2). Lai pievilktu

rokas piespiedējuzgriezni,

spēcīgi pagrieziet to

pulksteņa rādītāju kustības

Pareizi uzskrūvētu un

piespiedējuzgriezni var

noskrūvēt, ar roku satverot

to aiz rievotās apmales un

griežot virzienā, kas ir

pretējs pulksteņa rādītāju

kustības virzienam. Ja

piespiedējuzgrieznis ir

iestrēdzis, nemēģiniet to

lietojiet šim nolūkam

divizciļņu uzgriežņu atslēgu. Novietojiet divizciļņu

uzgriežņu atslēgu, kā parādīts attēlā.

u Pēc slīpēšanas darbinstrumenta iestiprināšanas un

pirms elektroinstrumenta ieslēgšanas pārbaudiet, vai

darbinstruments ir pareizi iestiprināts un var brīvi

griezties. Pārliecinieties, ka slīpēšanas

darbinstruments neskar aizsargpārsegu vai citas

elektroinstrumenta daļas.

Balstpaplāksnes (13) centrējošo izcilni aptver

plastmasas ieliktnis (O veida gredzens). Ja O

veida gredzena nav vai tas ir bojāts, pirms

instrumenta turpmākas lietošanas

balstpaplāksne (13) noteikti jānomaina.

Izmantojamie slīpēšanas darbinstrumenti

Jūs varat izmantot darbam visus lietošanas pamācībā

norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā

griešanas ātruma [min.

] un aploces ātruma [m/s] vērtībām

jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām

Nepārsniedziet uz slīpēšanas darbinstrumenta etiķetes

norādītās griešanās ātruma un aploces ātruma

pieļaujamās vērtības.

Pārnesuma galvas pagriešana

u Veicot jebkurus darbus ar elektroinstrumentu

(piemēram, apkalpošanu, darbinstrumentu nomaiņu

utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

vienmēr izņemiet no elektroinstrumenta akumulatoru.

Ieslēdzēja nejauša nospiešana var izraisīt savainojumu.

pagriezt 90° iedalījumos.

Atsevišķiem darbiem var

izvēlēties izdevīgāku

ieslēdzēja/izslēdzēja

novietojumu, piemēram, ja

instrumentu lieto kreilis.

Izskrūvējiet 4 skrūves.

reduktora galvu vēlamajā

stāvoklī, nenoņemot to no instrumenta korpusa. Atkārtoti

ieskrūvējiet un pievelciet 4 skrūves.

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu

koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi

veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana

var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu

Bosch Power Tools 1 609 92A 767 | (07.03.2022)360 | Latviešu

elektroinstrumenta lietotājam vai darba vietai tuvumā

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,

zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar

hromātu vai koksnes aizsardzības līdzekļiem). Azbestu

saturošus materiālus drīkst apstrādāt vienīgi personas ar

īpašām profesionālām iemaņām.

– Darba vietai jābūt labi ventilējamai.

– Darba laikā ieteicams izmantot masku elpošanas ceļu

aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas

attiecas uz apstrādājamo materiālu.

u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi

var viegli aizdegties.

u Nenoslogojiet elektroinstrumentu līdz tādai pakāpei,

ka tā darbvārpsta pārstāj griezties.

u Veicot jebkurus darbus ar elektroinstrumentu

(piemēram, apkalpošanu, darbinstrumentu nomaiņu

utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

vienmēr izņemiet no elektroinstrumenta akumulatoru.

Ieslēdzēja nejauša nospiešana var izraisīt savainojumu.

u Ievērojiet piesardzību, veidojot padziļinājumus ēku

nesošajās sienās, izlasiet sadaļā „Par sienu statisko

noslodzi“ sniegtos norādījumus.

u Stingri nostipriniet apstrādājamo priekšmetu, ja tas

droši nenoturas vietā ar savu svaru.

u Pēc stipras noslodzes ļaujiet elektroinstrumentam

dažas minūtes darboties brīvgaitā, lai atdzesētu tajā

iestiprināto darbinstrumentu.

u Nelietojiet elektroinstrumentu kopā ar griešanas vai

u Nepieskarieties slīpēšanas un griešanas diskiem,

pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Ja elektroinstruments ir elektrostatiski uzlādējies, tajā

iebūvētais elektroniskais mezgls izslēdz elektroinstrumentu.

Lai atsāktu elektroinstrumentu lietot pēc izslēgšanās,

atkārtoti nospiediet ieslēdzēju/izslēdzēju (3).

u Veicot rupjo slīpēšanu ar savienotiem slīpēšanas

līdzekļiem, vienmēr izmantojiet slīpēšanas

aizsargpārsegu(10).

u Nekādā gadījumā nelietojiet rupjajai slīpēšanai

u Veicot rupjo slīpēšanu griešanas aizsargpārsegs(11)

vai slīpēšanas aizsargpārsegs(10) kopā ar samontētu

griešanas aizsargpārsegu(12) var sadurties ar

apstrādājamo materiālu un izraisīt kontroles

Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir

sasniedzami pie slīpēšanas darbinstrumenta sadures leņķa

no 30° līdz 40°. Slīpēšanas laikā pārvietojiet

elektroinstrumentu turp un atpakaļ, ieturot mērenu

spiedienu. Tas ļauj novērst apstrādājamā priekšmeta

pārkaršanu, izmaiņu rašanos krāsojumā un rievu veidošanos

u Izmanotojot savienotus diskus, kas ir atļauti gan

griešanai, gan slīpēšanai, ir jāizmanto griešanas

aizsargpārsegs(11) vai slīpēšanas aizsargpārsegs(10) ar

samontētu griešanas pārsegu(12).

Virsmu slīpēšana ar segmentveida slīpēšanas disku.

u Veicot slīpēšanu ar segmentveida slīpēšanas disku,

vienmēr izmantojiet slīpēšanas aizsargpārsegu(10).

Ar segmentveida slīpēšanas disku (papildpiederums) var

apstrādāt arī izliektas virsmas un profilus. Salīdzinājumā ar

parastajiem slīpēšanas diskiem, segmentveida diski kalpo

ievērojami ilgāk, tie nodrošina zemāku trokšņa līmeni un

zemāku slīpēšanas temperatūru.

Virsmu slīpēšana ar slīpēšanas pamatni.

u Strādājot ar gumijas slīpēšanas pamatni (26) ,

vienmēr nostipriniet uz instrumenta roku aizsargu

Slīpēšanu ar slīpēšanas pamatni var veikt bez

Montāžas secība ir parādīta grafikas lappusē.

Uzskrūvējiet apaļo uzgriezni(28) un pievelciet to ar

divizciļņu uzgriežņu atslēgu.

Kausveida/diskveida/koniskā suka

u Veicot slīpēšanu ar diskveida sukām, vienmēr

izmantojiet slīpēšanas aizsargpārsegu(10). .

Slīpēšanu ar slīpēšanas pamatni var veikt bez

u Strādājot ar kausveida vai diskveida suku, vienmēr

nostipriniet uz instrumenta roku aizsargu(25).

u Ja tiek pārsniegti maksimālie atļautie diskveida suku

izmēri, diskveida suku stiepļu matiņi var ieķerties

aizsargpārsegā un nolūzt.

Montāžas secība ir parādīta grafikas lappusē.

Kausveida/konisko/diskveida suku ar M14 vītni uz

slīpmašīnas darbvārpstas jāuzskrūvē tik tālu, līdz tā stingri

atduras pret darbvārpstas balstplakni darbvārpstas vītnes

galā. Stingri pievelciet kausveida/konisko/diskveida suku ar

vaļējā tipa uzgriežņu atslēgu.

Lai nostiprinātu diskveida suku ar 22,22mm diametru,

novietojiet balsta paplāksni ar gredzenblīvi(13) uz

slīpēšanas darbvārpstas(24), uzskrūvējiet apaļo

uzgriezni(28) un pievelciet to ar divizciļņu uzgriežņu

u Griežot metālu ar savienotiem griešanas diskiem vai

dimanta griešanas diskiem vienmēr ir jāizmanto

griešanas aizsargpārsegs(11) vai slīpēšanas

1 609 92A 767 | (07.03.2022) Bosch Power ToolsLatviešu | 361

aizsargpārsegs(10) ar samontētu griešanas

u Izmantojot slīpēšanas aizsargpārsegu,(10)veicot

griešanu ar savienotiem griešanas diskiem, pastāv

palielināts risks tikt pakļautam dzirksteļu un daļiņu,

kā arī disku fragmentu, kas atdalījušies diskam

salūztot, iedarbībai.

Griešanas laikā pārvietojiet instrumentu ar mērenu ātrumu,

kas atbilst apstrādājamā materiāla īpašībām. Neizdariet

spiedienu uz griešanas disku, nesasveriet to sānu virzienā un

nepieļaujiet, lai tas sāktu oscilēt.

Nemēģiniet bremzēt griešanas disku, iedarbojoties uz to ar

elektroinstruments vienmēr

jāpārvieto atpakaļvirzienā.

Pretējā gadījumā pastāv

iespēja, ka griešanas disks

tiks nekontrolēti mests ārā

no griezuma. Griežot

profilus un četrstūra

caurules, ieteicams uzsākt

griešanu vietā ar vismazāko

šķērsgriezuma laukumu.

u Griežot akmeni ar savienotiem griešanas diskiem vai

akmeni/betonu ar dimanta griešanas diskiem vienmēr

ir jāizmanto uzsūkšanas pārsegs darbam ar griešanas

vadotni(33) vai griešanas aizsargpārsegs,(11) vai

slīpēšanas aizsargpārsegs (10) ar samontētu

griešanas pārsegu(12).

u Veicot akmens griešanu, nodrošiniet pietiekošu

u Nēsājiet putekļu aizsargmasku.

u Elektroinstrumentu drīkst lietot vienīgi sausajai

griešanai un slīpēšanai (bez ūdens pievadīšanas).

u Izmantojot griešanas aizsargpārsegu(11), slīpēšanas

aizsargpārsegu(10) vai slīpēšanas

aizsargpārsegu(10) ar samontētu griešanas

pārsegu(12) betona vai mūra griešanas un slīpēšanas

darbu laikā veidojas palielināts putekļu daudzums, kā

arī palielinās risks zaudēt elektroinstrumenta

kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas

Lietojot uzsūkšanas pārsegu darbam ar griešanas

vadotni(33), jālieto arī vakuumsūcējs, kas ir piemērots

akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus

elektroinstrumentu un

novietojiet griešanas

vadotnes priekšējo malu uz

apstrādājamā priekšmeta.

elektroinstrumentu ar

mērenu ātrumu, kas atbilst

apstrādājamā materiāla

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu

grants saturu, dimanta griešanas disks var pārkarst un

tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst,

uz tā veidojas dzirksteļu aplis.

Tad pārtrauciet griešanu un ļaujiet dimanta griešanas diskam

atdzist, īslaicīgi darbinot instrumentu brīvgaitā ar maksimālo

Ja ievērojami samazinās instrumenta veiktspēja, un veidojas

dzirksteļu aplis, dimanta griešanas disks ir kļuvis neass.

Disku var atkārtoti uzasināt, griežot abrazīvu materiālu,

piemēram, kaļķaino smilšakmeni.

Citu materiālu griešana

u Griežot tādus materiālus kā plastmasa,

kompozītmateriālus utt. ar savienotiem griešanas

diskiem vai Carbide Multi Wheel diskiem, vienmēr ir

jāizmanto griešanas aizsargpārsegs(11) vai

slīpēšanas aizsargpārsegs(10) ar samontētu

griešanas pārsegu (12). Izmantojot uzsūkšanas

pārsegu ar vadotni,(33) jūs panākat labāku putekļu

Darbs ar dimanta kroņurbjiem

u Strādājot ar dimanta kroņurbjiem, vienmēr

nostipriniet roku aizsargu(25).

Nenovietojiet dimanta kroņurbi paralēli uz apstrādājamā

materiāla. Virzieties iekšā materiālā slīpi un ar apļveida

kustībām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku

dimanta kroņurbja darbmūžu.

Par sienu statisko noslodzi

Padziļinājumu veidošanu ēku nesošajās sienās reglamentē

attiecīgie valsts nacionālie standarti un noteikumi. Šie

standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu

darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu

vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Ieslēgšana un izslēgšana

Lai sāktu lietot elektroinstrumentu, pabīdiet ieslēdzēju/

izslēdzēju (3) uz priekšu.

Lai fiksētu ieslēdzēju/izslēdzēju (3), spiediet ieslēdzēju/

izslēdzēju (3) priekšpusē uz leju, līdz tas fiksējas.

Lai elektroinstrumentu izslēgtu, atlaidiet ieslēdzēju/

izslēdzēju (3), ja ieslēdzējs/izslēdzējs ir fiksējies, nospiediet

to (3) aizmugurē uz leju un atlaidiet.

Bosch Power Tools 1 609 92A 767 | (07.03.2022)362 | Lietuvių k. u Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt

pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet

slīpēšanas darbinstrumenta pārbaudi, to vismaz 1

minūti ilgi darbinot bez slodzes. Nelietojiet bojātus,

neapaļus vai vibrējošus slīpēšanas darbinstrumentus.

Bojāti slīpēšanas darbinstrumenti var salūzt un radīt

Apkalpošana un apkope

Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu

utt.), kā arī pirms tā transportēšanas vai uzglabāšanas

vienmēr izņemiet no elektroinstrumenta akumulatoru.

Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas

Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta

Klientu apkalpošanas dienests un konsultācijas

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām Jūs varat atrast interneta vietnē:

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā

rast atbildes uz jautājumiem par mūsu izstrādājumiem un to

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz

izstrādājuma marķējuma plāksnītes.

Ieteicamajiem litija jonu akumulatoriem ir piemērojami

Bīstamo kravu aprites likuma noteikumi. Lietotājs var

transportēt akumulatorus ielu transporta plūsmā bez papildu

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar

gaisa transporta vai citu transporta aģentūru starpniecību),

jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas

noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina

bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts.

Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet

akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam

ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos

noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori,

piederumi un iesaiņojuma materiāli jāpakļauj

otrreizējai pārstrādei apkārtējai videi nekaitīgā

Neizmetiet nolietotos elektroinstrumentus,

akumulatorus un baterijas sadzīves atkritumu

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par

nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs

direktīvas atspoguļojumiem nacionālajā likumdošanā,

lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas

Savienības direktīvu 2006/66/EK, bojāti vai izlietoti

akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā

otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši

utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās

bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos

norādījumus (skatīt „Transportēšana“, Lappuse362).

Deklarācija par atbilstību

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,

kā arī sekojošiem standartiem.

Tehniskā dokumentācija no: *
