TMM20 - Gręžtuvas Tryton - Nemokama naudojimo instrukcija

Product Type	Belaidis rotacinis plaktukas
Model	TMM20
Voltage	20 V nuolatinė srovė
No-Load Speed	0–1850 aps./min.
Impact Energy	2 J
Chuck Type	SDS-plus
Max Drilling Diameter (Wood)	30 mm
Max Drilling Diameter (Steel)	13 mm
Max Drilling Diameter (Concrete)	18 mm
Weight (with battery)	2,75 kg
Battery Type	Li-ion, 20 V, 4 Ah
Charger Input	220–240 V kintamoji srovė, 50–60 Hz
Charger Output	20 V nuolatinė srovė, 2 A
Charging Time	120 minučių
Sound Pressure Level (LpA)	93,6 dB(A)
Sound Power Level (LwA)	104 dB(A)
Vibration Level (main handle)	5,677 m/s²
Vibration Level (auxiliary handle)	6,334 m/s²
Operating Modes	Gręžimas be smūgio, gręžimas su smūgiu, kaltavimas
Additional Features	Pagalbinė rankena, kintamas greitis, reversas, apsauginė sankaba, pagalbinė lemputė, gylio ribotuvas, dulkių apsaugos gaubtas
Maintenance	Valykite drėgna šluoste, venkite tirpiklių; laikykite sausai; suslėgtas oras ventiliacijos angoms
Repairs	Tik įgaliota PROFIX tarnyba, originalios atsarginės dalys

Dažnai užduodami klausimai - TMM20 Tryton

Kaip įkrauti akumuliatorių?

Išimkite akumuliatorių iš grąžto, prijunkite jį prie įkroviklio ir įjunkite įkroviklį į 220-240 V kintamosios srovės lizdą. Raudonas LED rodo įkrovimą; žalias LED reiškia visiškai įkrautą. Įkrovimo laikas apie 120 minučių.

Kokio tipo akumuliatorių naudoja TMM20?

Jis naudoja 20 V Li-ion akumuliatorių su 4 Ah talpa. Naudokite tik gamintojo nurodytus akumuliatorius.

Ar galiu naudoti grąžtą kaltavimui?

Taip, nustatykite režimo parinkiklį į kaltos simbolį (sukimas išjungtas). Smūgio dažnis automatiškai padidėja kaltavimui.

Kaip pakeisti grąžtą?

SDS-plus antgaliams atitraukite fiksuojančią įvorę, įstatykite antgalį sukant jį, kol pajusite pasipriešinimą, tada atleiskite įvorę. Ne SDS antgaliams naudokite raktinį griebtuvą sumontavę pasirenkamą dantytą žiedinį griebtuvą.

Ką daryti, jei grąžtas užstringa?

Nedelsiant atleiskite jungiklį. Apsauginė perkrovos sankaba atjungs sukimo momentą. Jei užstrigo, išjunkite įrenginį ir atsargiai išimkite antgalį.

Kaip nustatyti gręžimo gylį?

Visiškai įstatykite SDS-plus antgalį, paspauskite fiksavimo mygtuką ant gylio ribotuvo, pastumkite ribotuvą iki norimo gylio, tada atleiskite mygtuką, kad užfiksuotumėte.

Ar saugu naudoti grąžtą drėgnomis sąlygomis?

Ne, venkite lietaus ir drėgnos aplinkos. Vanduo padidina elektros smūgio riziką. Naudokite liekamosios srovės įtaisą (RCD), jei drėgnų sąlygų išvengti nepavyks.

Kaip pasirinkti sukimosi kryptį?

Naudokite sukimosi krypties jungiklį, esantį virš gaiduko. Perjunkite jį į kairę pagal laikrodžio rodyklę (gręžimas), į dešinę prieš laikrodžio rodyklę (antgalių išėmimas). Vidurinė padėtis užrakina gaiduką.

Kokios priežiūros reikalauja grąžtas?

Laikykite jį švarų ir sausą. Po darbo dulkėtoje aplinkoje išpūskite ventiliacijos angas ir griebtuvą suslėgtu oru. Plastikines dalis valykite drėgna šluoste ir švelniu muilu – niekada nenaudokite tirpiklių.

Kur galima suremontuoti grąžtą?

Garantinius ir pogarantinius remontus atlieka PROFIX tarnyba. Naudokite tik originalias atsargines dalis. Dėl įgaliotų serviso centrų adresų žiūrėkite garantinį taloną.

NAUDOJIMO INSTRUKCIJA TMM20 Tryton

Išsaugokite instrukciją, nes gali būti reikalinga véliau.

JSPÉJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais ⚠ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi. Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau patektuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

¡SPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degüs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.
c) Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

¡SPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi jžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdy naudojimas sumažina elektros smūgio riziką.
b) Venkite küno kontakto su jžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su jžemintais paviršiais didina elektros smūgio pavojų.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jeigu vanduopatenka i elektros prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis nelšsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.
e) Jeigu elektros prietaisas yra naudojamas lauke, laido prailginimui naudokite tik specialiai tam skirtus prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.
f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.
g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

JSPÈJIMAS! Bendri jspèjimai dėl saugaus įrankio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.
b) Bükite atidüs, sutelkite dèmesj tai, ką Jüs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
c) Devėkite tinkamą aprangą. Nešiokite apsauginius akinius. Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.
d) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Priėš jjungiant kištuką i elektros lizdą ir/arba prieš akumuliatoriaus jungimą bei prieš paimant arba pernešant prietaisą jsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su pirštu ant jungiklio arba prietaiso jjungimas i maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.
e) Prieš jjungdami prietaisą pašalinkite raktus. Prietaiso besisukančioje dalyje esantis jrankis ar raktas gali tapti sužalojimų priežastimi.
f) Nepasilenkite pernelyg i priekj. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyra. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
g) Dévékite tinkamą aprangą. Nedèvékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
h) Jeigu jrenginiai yra pritaikyti prijungimui prie dulkių nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie jrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.
i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros įrankiais, galima rimtai susižeisti per kelias sekundes.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darba gerai ir saugiai.
b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros prietaisas, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. ŝi saugumo priemonė apsaugos jus nuo netikėto prietaiso įsjungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis arba nesusipažinusiems su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpeestingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.
g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t. naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
h) Jeigu prietaisas nebuvo naudojamas ilgesni laiką arba yra naudojamas žemos temperatūros sąlygose, ijunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.
i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.
j) Elektros prietaisą laikykite/transportuokite tik po to, kai įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.
k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.
1) Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.
m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs, nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

¡SPÉJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Garantinj ir pogarantinj elektros įrankių remontą atlieka PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

DĖMESIO! Akumuliatorinis gręžimo perforatorius – gręžtuvas augaus darbo nuorodos, s.

Žmonių sauga:

a) Darbo metu naudokite klausos apsaugos priemones. Ilgalaikis darbas triukšme gali sukelti klausos praradimą.
b) Dirbdami, kai priedas gali liestis su paslėptais elektros laidais, elektrinį įrankį visada laikykite už izoliuotų rankenos paviršių. Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.
c) Elektros laidų lokalizavimui naudokite tinkamus lokalizavimo prietaisus arba kreipkitės į pastato administraciją. Kontaktas su elektros laidais gali būti gaisro bri elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.
d) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestos. Asbestas gali būti navikinių susirgimų priežastimi.
e) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų mišiniai.

Lengvos metalo dulkės gali užsidegti arba sprogti.

f) Būtina patikimai pritvirtinti apdorojamą daiktą. /sitikinkite, kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pernelyg laisvi. Apdorojamo daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.
g) Naudoti papildomas rankenas. Kontrolės praradimas gali būti susižalojimo priežastimi.
h) Elektros prietaisą darbo metu būtina tvirtai laikyti bei užtikrinti stabilią darbo pozicija. Varžtu užsukimo arba atsukimo metu gali atsirasti momentai, kai smūgiai yra labai stiprus.
i) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įrankio vibravimui, kuriuo metu gali būti atmesta apdoroja-ma medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.
j) Prieš padedant elektros prietaisą palaukite kol jis visiškai sustos. Darbo įrankis gali užstrigti ir tokiu būdu privesti prie kontrolės praradimo.
k) Elektros prietaisą naudokite tik su specialiai jų maitinimui skirtais akumuliatoriais. Kito akumuliatoriaus naudojimas gali būti sužalojimų arba gaisro priežastimi.

llgų gražtų saugaus naudojimo instrukcija:

a) Niekuomet nedirbkite maksimalų grąžto sukimosi greitį viršijančiu greičiu. Visuomet gręžti pradėkite mažu greičiu, grąžtui palietus apdirbamą objektą. Naudojant didesnį greitį, apdirbamo objekto neliečiantis grąžtas gali sulinkti ir sukelti kūno sužalojimus.
b) Grężdami tiesia linija spauskite grąztą prie apdirbamo objekto; nespauskite per stipriai. Grąztai gali sulinkti ir sukelti kūno sužalojimus. Taip pat galite nustoti grąztą valdyti, kas taip pat gali sukelti kūno sužalojimus.

JSPĖJIMAS! Saugus akumuliatorių bei įkroviklių naudojimas.

Akumuliatorių naudojimas:

a) Naudokite akumuliatorius atitinkančius gamintoju nurodytus reikalavimus. Akumuliatorius neatitinkantis reikalavimus gali skilti, tai gresia kūno sužalojimais bei gaisru.
b) DÉMESIO: Jeigu gedo netinkamus parametrus turintis akumuliatorius, gali susidaryti sprogstamosios dujos. Akumuliatorius laikykite atokiau nuo ugnies šaltinių bei užtikrinkite tinkamą vėdinimą ikrovimo metu. Draudžiama laikyti akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

c) Akumuliatorius turi būti įkraunamas 15-25 °C temperatūroje.

d) Naudokite tik gamintoju rekomenduojamą ikroviklj. Kito tipo ikroviklio naudojimas sukelia gaisro pavoju.

e) Saugokite akumuliatorių nuo vandens ir drėgmės.

f) Jeigu yra ikraunamas daugiau negu vienas akumuliatorius, būtina padaryti 30 min. pertrauką tarp jkrovimų.
g) Draudžiama atidaryti akumuliatorių.
h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti skystis; venkite kontakto su juo. Jeigu netyčia įvyks kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko įakis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą.

i) Kai akumuliatorius néra naudojamas, laikykite jì atokiau nuo metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai,

sraigtai arba kiti metaliniai daiktai, kurie gali büti trumpojo sujungimo su akumuliatoriaus gnybtais priežasti-mi. Trumpasis

sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama jmesti akumuliatorius i ugnj.
k) Draudžiama jkrauti pažeistą akumuliatorių.

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra kenksmingas aplinkai. Sunaudotus akumuliatorius būtina utilizuoti atitinkamai aplinkos apsaugos reikalavimams. Tokiu atveju visiškai iškraukite

akumuliatorių, išimkite iš elektros prietaiso ir nuneškite į akumuliatorių utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Ikroviklio naudojimas:

a) Ikrovimui naudokite tik gamintoju rekomenduojamą ikroviklj. Kito tipo ikroviklio naudojimas sukelia gaisro pavoju.
b) Draudžiama atidaryti arba atsukti jkroviklj.
c) Ikroviklis skirtas naudojimui tik patalpose. Saugokite jì nuo vandens ir drègmès poveikio.
d) Kraukite temperatūroje nuo 15 iki 25 laipsnių.
e) Negalima jdėti jokių metalinių elementų i įkrovimo agregatą.

GRAŽTO PERFORATORIAUS SANDARA IR PASKIRTIS:

Akumuliatorinis grężimo perforatorius yra skirtas smūginiam betono, plytu ir akmens grężimui bei kalimui. Taip pat grążtą galima naudoti įprastam medienos, metalo, keramikos bei sintetinių medžiagų grężimui.

Kategoriškai draudžiama naudoti prietaisą kitiems tikslams.

Gręžimo perforatorius yra skirtas tik mégėjiškiems darbams.

Draudžiama naudoti prietaisą darbams reikalaujanties profesionalių prietaiso panaudojimo.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju néra atsakingas už patirtas žalas.

Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

• besisukančio darbo įrankio lietimas ranka arba rūbais, kontaktas su maitinimo laidu.
• apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).
• apdorojamos medžiagos arba jos dalies atmetimas;
• darbo įrankio iškreivimas / lūžis.

■ Komplektavimas

• Akumuliatorinis grężimo perforatorius -1 vnt.
• Jkroviklis -1 vnt.
• Akumuliatorius-2 vnt.
• Déžé transportui – 1 vnt.
• Naudojimo instrukcija - 1 vnt.
• Garantinis lapas - 1 vnt.

■ Prietaiso elementai (žr. 2 psl):

Pav.A 1. Patronas darbo jrankiams SDS-plus

1. Gaubtas, saugantis nuo dulkių
2. Užveržimo mova

3. Grežimo gylio ribotuvo tvirtinimo mygtukas

4. Mygtukas, paleidžiantis darbo režimų jungiklio blokadą

5. Darbo režimų jungiklis
6. Przełącznik kierunku obrotów
7. Jungiklis

8. Akumuliatorius

9. Papildoma rankena

10. Papildomas apšvietimas

11. Grężimo gylio ribotuvas

Pav.B 13. lkroviklis

1. Akumuliatoriaus ikrovimo lygio mygtukas
2. Baterijos lygio indikatorius

Pav.C 16. Akumuliatoriaus blokavimo mygtukas

Pav.D 17. Gražtas

Pav.F 18. Guminis žiedas dulkėms surinkti

Pav.H 19. Dantytojo grężimo patrono saugos sriegis*

1. Dantytas grężimo patronas*
2. Tvirtinimo strypas SDS-plus grężimo patronui*

Pav.J 22. Dantytojo grężimo patrono raktas *

1. Laikiklio įvorė *

* Pavaizduoti ar aprašyti priedai j tiekiamą standartinį komplektą nejeina.

TECHNINIAI DUOMENYS:

Modelis		TMM20
Maitinimo jtampa		20 V d.c.
Apsukimų greitis be apkrovos		n_a=0-1850/min
Smūgio energija		2 J
Griebtuvo kumštelių praskėtimo ribos		SDS-plus
Maksimalus gręžimo diametras	mediena	30 mm
	plienas	13 mm
	betonas	18 mm
Svoris (su akumuliatoriumi)		2,75 kg
Akustinio slėgio lygis (LpA)		93,6 dB(A)
Akustinio pajėgumo lygis (LwA)		104 dB(A)
Matavimo paklaida K_LpAK_LwA		3 dB(A)
Vibracijos lygis pagal normą EN 62841	pagrindinė rankena a_h,HD	5,677 m/ s^2
	pagalbinė rankena a_h,HD	6,334 m/ s^2
Matavimo paklaida K		1,5 m/ s^2
Akumuliatoriaus tipas		Li-ion
Akumuliatoriaus įkrovimo įtampa		20 V
Akumuliatoriaus talpa		4Ah
Įkroviklio maitinimo įtampa		220-240V AC, 50-60Hz
Įkroviklio išėjimo įtampa		20V DC,2A
Įkrovimo laikas		120 min

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibraciju lygi darbo metu.

Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui.

Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto.

Būtina apibrežti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus jjungimo laiką).

PRIEŠ PRADEDANT DARBA:

Prieš kiekvieną naudojimą patikrinkite ar besisukančios jrenginio dalys tinkamai veikia bei nėra užblokuotos, įtrūkusios arba pažeistos, nes tai gali turėti įtakos tinkamam įrankio darbui. Jei įrankis sugedo, prieš naudojimą būtina jį suremontuoti.

■ Akumuliatoriaus ikrovimas

Grężimo perforatorius parduodamas su dalinai jkrautu akumuliatoriumi. Jkrovimo lygj galima patikrinti, nuspaudus akumuliatoriaus jkrovimo lygio mygtuką (14)(žr. pav. B). Jeigu šviečia viena LED lemputė, tai reiškia žemą jkrovimo lygj, dvi lemputės rodo vidutinį jkrovimą, o trys reiškia pilną akumuliatoriaus jkrovimą. Prieš naudojant, būtina jkrauti akumuliatorius iki pilno jkrovimo.

1. Nuspauskite akumuliatoriaus fiksavimo mygtuką (16) ir iš perforatoriaus išimkite akumuliatorių (9) (žr. pav. C).
2. Prijunkite akumuliatorių (9) prie įkroviklio (13) (žr. pav. B).
3. Ijunkite kroviklij elektros lizdą 220-240V, 50-60Hz.

■ Akumuliatoriaus jkrovimo rodyklė

Ant jkroviklio šviečianti žalia LED lemputė reiškia, kad jkroviklis yra jjungtas i elektros maitinimo šaltinį. Prijungus akumuliatorių, pradeda šviesti raudona lemputė, kuri informuoja apie jkrovimo procesą.

Kuomet akumuliatorius bus visiškai jkrautas, užges raudona lemputė, o užsidegs žalia.

Kai jkrovimas baigtas, išjunkite jkroviklj ir išimkite akumuliatorių.

DĖMESIO! Ijkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai normali su šiuo procesu susijusi situacija.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojimo laikas nesutrumpėja. Taip pat dėl įkrovimo proceso nutraukimo akumuliatoriui negresia gedimas.

Laikui bėgant, akumuliatoriaus talpa mažėja. Po 100 jkrovimo ciklų suktuvo darbo laikas, naudojant akumuliatorių, ir maksimalus sukimo momentas šiek tiek sumažėja. Jis mažės tol, kol po 250 jkrovimo ciklų akumuliatorius pasieks minimalią talpą. Tai normalus reiškinys, nelaikomas akumuliatoriaus gedimu.

■ Papildoma rankena

Naudoti papildomą rankeną (10). Darbo metu laikyti prietaisą abiem rankomis, tai sumażins nelaimingų atsitikimų riziką. Pagalbinė rankena tvirtinama perdedant jos apkabą per laikikljį ir blokuojama užsukant rankenėlę pagal laikrodžiorodykles (žr. pav. C).

Kad būtų galima užimti nevarginančią bei stabilią darbo poziciją, galima išstumti papildomą rankeną. Pasukus rankenėlę priešinga laikrodžio rodyklės kryptimi, išlenkite pagalbinę rankeną iki reikiamos padėties ir vėl užveržkite rankenėlę.

APTARNAVIMAS:

■ Gražto parinkimas

Smūginiam grēžimui betone, plytose ir akmenyje reikalingas SDS-plus įrankis, kurį reikia įdeti į SDS-plus įrankių patroną (1).

Gręžimui pliene arba medienoje naudojami įrankiai be SDS-plus (pav. grąžtai su cilindriniu strypu). Šiems įrankiams reikalingi yra dantytieji gręžimo patronai arba greito užveržimo.

NURODYMAS: Smūginiam grēžimui arba kalimui nenaudokite įrankių be SDS-plus! Įrankiai be SDS-plus ir jų grēžimo laikiklis smūginio grēžimo arba kalimo metu gali sugesti.

■ Irankių keitimas

SDS-plus įrankio patrono dėka galima lengvai ir patogiai kiesti darbo įrankį be papildomų įrankių naudojimo.

SDS-plus įrankis juda laisvai. Todėl darbo tuščiosios eigos greičiu yra palkimas. Šis faktas neturi jokio poveikio tiksliam gręžiamos angos atlikimui.

Dulkių gaubtas (2) saugo nuo dulkių jsiskverbimo i prietaiso vidų. Idedant įrankį atkreipkite dėmesį i tai ž, kad nepažeisti dulkių gaubto (2).

Pažeistą dulkių gaubtą būtina nedelsiant pakeisti. Rekomnedojame atlikti tai serviso punkte.

■ Darbo jrankio SDS-plus tvirtinimas (pav. D)

• Tvirtinamo įrankio antgalį būtina išvalyti ir patepti ličio tepalu.
• Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir prilaikykite šioje padėtyje.
• Jdedami jrankius j laikiklj sukite jj, kol pajusite pasipriešinimą.
• Atlaisvinkite fiksavimo movą (3).
  • Užveržimą patikrinti patraukiant įrankį.

■ Darbo jrankio SDS-plus išėmimas (pav. E)

DĖMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti. Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

• Užveržimo movą (3) pastumti iki galo ir išimti jrankj.
  • Darbo jrankj išvalykite.

■ Dantytajo grężimo patrono montavomas (pav. H)

• Isukite tvirtinimo strypą SDS-plus (21) jdantytajį gręžimo patroną (20).
• Užfiksuokite dantytajį gręžimo patroną (20) specialiai tam skirtu sriegiu (19).

DÈMESIO: Turékite omenyje, kad varžtas yra kairinis.

• Išvalyti įrankio tvirtinimo strypo antgalj ir patepti ličio tepalu.
• Patraukite fiksavimo movą (3) iki maksimalios galinės padėties ir prilaikykite šioje padėtyje.
• Sukdami grężimo laikiklj, įstumkite SDS-plus įrankio tvirtinimo strypą (1) į laikiklj.
• Atlaisvinkite fiksavimo movą.
• Užveržimą patikrintipatraukiant už dantytąjį gręžimo patroną.

■ Dantytojo grężimo patrono demontavimas (pav.I)

• Fiksavimo movą (3) pastumkite iki galo ir nuimkite dantytąjį gręžimo patroną (20).
• Nuimtą dantytajį gręžimo patroną (20) laikyti švariu. Jeigu reikia, galima patepti jo dantis.
  ■ Darbo įrankių be SDS-plus tvirtinimas (pav.J)

• Uždėti dantytąjį gręžimo patroną (20).
- Sukdami įvorę, atidarykite dantytajį gręžimo laikiklj, kol galėsite įdėti darbiniį įrankį. Įdėkite darbiniį įrankį.
- l atitinkamas dantytojo laikiklio angas jdėkite raktą (22) ir užtvirtinkite darbinįjrankį.

■ Darbo įrankių be SDS-plus išėmimas

DÈMESIO: Po darbo pabaigos darbo įrankiai gali būti karšti.

Venkite kontakto su jais ir naudokite tinkamas apsaugines pirštines.

• Grężimo patrono raktu (22) sukti išorinį dantytojo grężimo patrono žiedą (23) prieš laikrodžio rodykles iki tol, kol galima busištraukti darbojrankį.
  • Darbo įrankiusišvalyti.

■ Darbo režimokeitimas

DÉMESIO:

Darbo režimus keisti tik, kai prietaisas yra išjungtas! Kitu atveju elektrosprietaisas gali sugesti.

Naudojant darbo režimo jungiklj (6) galima pasirinkti reikiamą darbo režimą. Norėdami pakeisti darbo režimą, paspauskite blokados nuėmimo mygtuką (5) ir perjunkite darbo režimo jungiklj i norimą padėtį iki tol, kol pasigirs pejungimo garsas.

Grężimas:

Pejunkite jungikli (6) i simbolj.

Smūginis gręžimas :

Pejunkite jungikli (6) simbolj-Te.

Kalimas (apsuky blokavimas):

Jungiklj perjunkite (6) ties simbolio -T.

Kai įrankisjjungiamas padėtyje «Kalimas», smūgių skaičius automatiškai didinamas; dėka to įrankis kalimo metu dirba didesne galia.

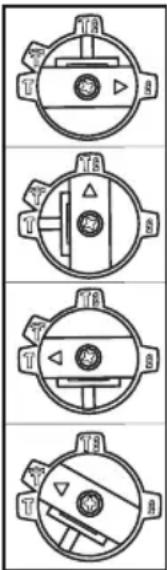

Kalto padėties keitimas:

Kaltą jdėkitej įrankių laikiklj.

Darbo režimo mygtuką (6) pasukite iki padėties -

Apsukite įrankių laikiklj, nustatydami kaltą reikiamoje darbinėje padėtyje.

Darbo režimo mygtuką (6) nustatykite padętyje «Kalimas». Įrankiųlaikiklis užsiblokuoja.

Darbo režimo mygtukas (6) kalimo metu turi visą laikąbūti nustatytas padėtyje«Kalimas».

■ Grężimo gylio nustatymas (pav. E)

Gręžimo gilio ribotuvu (12) galima nustatyti reikalingą gręžimo gilj. Tam atlikti reikia:

• Ideti darbo įrankio strypą SDS-plus (17) i patroną (1) ir pastumti iki galo. Nestabilus SDS-plus įrankis gali būti netinkamo grężimo gylio nustatymo priežastimi;
• Paspauskite grężimo gylio ribotuvo (4) tvirtinimo mygtuką (12) ir ištraukite jį tiek, kad atstumas tarp gražto galiuko ir ribotuvo galiuko atitiktų reikiamą grężimo gylį X;

- Atleisdami tvirtinimo mygtuką, užblokuokite ribotuvą.

DARBAS:

■ ljungimas/išjungimas

Užmontuotas jungiklis (8) leidžia tolygiai reguliuoti apsukimų greitį.

Norėdami jungti prietaisą, paspauskite paleidimo jungiklį. Apsukimų greitį galima didinti stipriau paspaudžiant jungiklį. Norėdami sustabdyti elektrosįrankį, atlaisvinkitejungiklį.

■ Apsukimų krypties pasirinkimas (žr. pav. G)

Gręžimo perforatorius gali dirbti pagal laikrodžio rodykles (dešinėji apsukimai) arba priešingai laikrodžio rodyklėms (kairiejį apsukimai):

• norėdami pasirinkti apsukimus į dešinę, pastumkite krypties apsukimojungikli (7) į kairę (žiūrintiš galo),
• norédami pasirinkti apsukimus j kairę, pastumkite krypties apsukimo jungiklj (7) j dešinę (žiūrint iš galo).

Kaikrypties apsukimo jungiklis yra viduryje, jungiklis (8) yra užblokuotas.

Atliekant grężimą arba jsukant varžtus nustatykite dešininius apsisukimus. Jeigu norite ištraukti jstrigusi grążtą arba išsukti varžtus, nustatykite kairiuosius apsisukimus.

■ Apsukimų greičio/smūgių skaičiaus reguliavimas

Apsukimų greitis / smūgių skaičius sklandžiai reguliuojamas didinant arba mažinant jungiklio (8) spaudimą.

Lengvas jungiklio (8) spaudimas duoda nedidelį apsukimų greitį / smūgių kiekį.

Apsukimų greitis / smūgių kiekis didinamas stipriau spaudžiant jungiklj.

■ Papildomasapšvietimas

Gręžimo perforatorius jrengtas gręžimo/sukimo vietos pagalbiniu apšvietimu (11), kurisjjungiamas nuspaudus jungiklj (8).

■ Perkrovos mova

Jrankio užstrigimo arba užsiblokavimo atveju nutraukiamas veleno pavaros darbas. Elektrinį jrankį laikykite suėmę abejomis rankomis ir patikimaistovėkite, kad atlaikyti veikiančias jėgas.

Elektrinio įrankio užsiblokavimo atveju, išjunkite jį ir atlaisvinkite darbinį įrankį. Užsiblokavusio perforatoriaus-gręžtuvo įjungimo metu gali įvykti atatranką.

DARBAS:

• Norėdami gręžti angas keramikos plytelėse perjunkite darbo režimo jungiklį (6) į padėtį „gręžimas“. Po to, kaiskylę bus padaryta, perjukite jungilį į padėtį „smūginis gręžimas” ir dirbkite toliau smūginio gręžimo režimu.
• Dirbant su betonu, akmeniu plytomis naudokite kieto lydinio gręžtuvą.
• Grężiant skyles lubose, apsaugai nuo krentančių dulkių naudokite apsauginį guminį žiedą (18), kuris uždedamas ant gręžtuvo (žiūrėkite pav. F).
  • Metalui naudokite tik gręžtuvus skirtus metalui.

LAIKYMASIR PRIEŽIŪRA:

Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

Išorinės plastikinės dalis valyti drėgnu skuduruir švelniu valikliu.

DĖMESIO: Atliekant valymo bei remonto darbus visada atjunkite akumuliatorių nuoprietaiso ir išimkite ikrautuvo kištuką iš elektros lizdo.

Įkroviklj valykite tik sausu skudurėliu.

Išorinės plastikinės dalis valyti drėgnu skuduru ir švelniu valikliu.

DĖMESIO: DRAUDŽIAMA naudoti tirpiklius.

Po grężimo betone, kai susidaro daug dulkių, rekomenduojama prapusti ventiliacines angas ir įrankių laikikljėsuslėgtu oru (slėgis ne didesnis nei 0,3MPa). Tokiu būdu bus saugomi guoliai, pašalintos dulkės, kurios gali blokuoti varikljė.

RANSPORTAS:

Grąztą perforatorių transportuokite ir laikykite specialiai tam skirtoje dėžėje, saugančioje nuo drėgmės, dulkių ir smulkių objektų jsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklj.

Jeigu akumuliatorius yra išimtas gabenimo arba laikymo periodui, patikrinkite, ar nebus akumuliatoriaus kontaktų sujungimo. Iš lagaminėlio, įrankių dežės arba transportavimo konteinerio išimkite metalines dalis (varžtus, vinis, sagtis, išmėtytus antgalius, vielas arba metalo drožles) ar kitokiu būdu užtikrinkite, kad akumuliatorius tokių elementų nelies.

APLINKOS APSAUGA:

DÉMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą jrangą. Be to yra specialūs panaudotos jrangos priēmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o.

Marywilska 34,

03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DÉMESIO! Atsiradus techninių problemų, kreipkitės į autorizuotą servisą. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš jungdami perskaitykite naudojimo instrukciją!»

— «Visada dévékite apsauginius akinius!»

— «Naudokite klausos apsaugos priemones!»

- «Naudokite dulkių kaukę!»

TIPIŠKI GEDIMAI IR JU ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS
Gręžtuvas-suktuvas neveikia.	Elektros maitinimo stoka, gedo variklis arba paleidimo jungiklis.	Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją.Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).
Variklis blogai veikia.	Išsikrovę baterija. Jkrauti bateiją.
	Akumuliatorius maksimaliai jkaito.	Palaukite, kol akumuliatorius atvės.

PROFIXjmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

DT-C2/d_zg/0408

Łomna Las: 2022.05.19

(LT) Asmuo jgaliotas parengti techninę dokumentaciją:

(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106); 2011/65/ES 2011 m. biržello 8 d. dėl tam tikrų pavojingų medžlagų naudojimo elektros ir elektroninėje jrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE;

(LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos:
