Typ produktu	Młotowiertarka akumulatorowa
Model	TMM20
Napięcie	20 V DC
Prędkość obrotowa bez obciążenia	0–1850 obr/min
Energia udaru	2 J
Typ uchwytu	SDS-plus
Maksymalna średnica wiercenia (drewno)	30 mm
Maksymalna średnica wiercenia (stal)	13 mm
Maksymalna średnica wiercenia (beton)	18 mm
Waga (z akumulatorem)	2,75 kg
Typ akumulatora	Li-ion, 20 V, 4 Ah
Wejście ładowarki	220–240 V AC, 50–60 Hz
Wyjście ładowarki	20 V DC, 2 A
Czas ładowania	120 minut
Poziom ciśnienia akustycznego (LpA)	93,6 dB(A)
Poziom mocy akustycznej (LwA)	104 dB(A)
Poziom drgań (uchwyt główny)	5,677 m/s²
Poziom drgań (uchwyt pomocniczy)	6,334 m/s²
Tryby pracy	Wiercenie bez udaru, wiercenie z udarem, dłutowanie
Dodatkowe funkcje	Uchwyt pomocniczy, regulacja prędkości, bieg wsteczny, sprzęgło przeciążeniowe, oświetlenie pomocnicze, ogranicznik głębokości, osłona przeciwpyłowa
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników; przechowywać w suchym miejscu; sprężone powietrze do otworów wentylacyjnych
Naprawy	Tylko autoryzowany serwis PROFIX, oryginalne części zamienne

Często zadawane pytania - TMM20 Tryton

Jak naładować akumulator?

Wyjmij akumulator z wiertarki, podłącz go do ładowarki i podłącz ładowarkę do gniazdka 220-240 V AC. Czerwona dioda LED sygnalizuje ładowanie; zielona dioda oznacza pełne naładowanie. Czas ładowania wynosi około 120 minut.

Jaki typ akumulatora stosuje TMM20?

Używa akumulatora Li-ion 20 V o pojemności 4 Ah. Używaj tylko akumulatorów określonych przez producenta.

Czy mogę używać wiertarki do dłutowania?

Tak, ustaw przełącznik wyboru trybu na symbol dłuta (obrót wyłączony). Szybkość udaru automatycznie wzrasta podczas dłutowania.

Jak wymienić wiertło?

W przypadku wierteł SDS-plus odciągnij tuleję blokującą, włóż wiertło z lekkim obrotem aż do oporu, a następnie zwolnij tuleję. W przypadku wierteł innych niż SDS użyj uchwytu kluczykowego po zainstalowaniu opcjonalnego uchwytu zębatego.

Co zrobić, jeśli wiertło się zablokuje?

Natychmiast zwolnij przełącznik. Sprzęgło bezpieczeństwa przeciążeniowego odłączy moment obrotowy. W przypadku zakleszczenia wyłącz urządzenie i ostrożnie wyjmij wiertło.

Jak ustawić głębokość wiercenia?

Włóż wiertło SDS-plus do końca, naciśnij przycisk blokady na ograniczniku głębokości, przesuń ogranicznik na żądaną głębokość, a następnie zwolnij przycisk, aby zablokować.

Czy bezpiecznie jest używać wiertarki w mokrych warunkach?

Nie, unikaj deszczu i wilgotnego otoczenia. Woda zwiększa ryzyko porażenia prądem. Jeśli wilgotne warunki są nieuniknione, użyj wyłącznika różnicowoprądowego (RCD).

Jak wybrać kierunek obrotów?

Użyj przełącznika kierunku obrotów nad spustem. Przesuń go w lewo dla obrotów zgodnych z ruchem wskazówek zegara (wiercenie), w prawo dla przeciwnych (wyjmowanie wierteł). Pozycja środkowa blokuje spust.

Jakiej konserwacji wymaga wiertarka?

Utrzymuj ją w czystości i suchości. Po użyciu w zapylonym środowisku przedmuchaj otwory wentylacyjne i uchwyt sprężonym powietrzem. Czyść części plastikowe wilgotną szmatką i łagodnym mydłem – nigdy nie używaj rozpuszczalników.

Gdzie mogę oddać wiertarkę do naprawy?

Naprawy gwarancyjne i pogwarancyjne są wykonywane przez serwis PROFIX. Używaj wyłącznie oryginalnych części zamiennych. Skontaktuj się z autoryzowanym centrum serwisowym – adresy znajdziesz na karcie gwarancyjnej.

INSTRUKCJA OBSŁUGI TMM20 Tryton

Oryginalna instrukcja obsługi

MŁOTOWIERTARKA AKUMULATOROWA....11

RU

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.
g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić lużnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

może spowodować poważne obrażenia w ułamku sekundy.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwiai pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeńst wa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwałać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.
e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.
i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.
j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.
k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.
1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.
m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OSTRZEŻENIE! Młotowiertarka akumulatorowa, ostrzeżenia dotyczące bezpieczeństwa – Bezpieczeństwo osobiste:

a) Podczas pracy należy stosować środki ochrony słuchu. Długotrwały wpływ hałasu może spowodować utratę słuchu.

b) Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

c) Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.

d) Nie należy obrabiać materiału zawierającego azbest. Azbest powoduje chorobę nowotworową.

e) Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przasadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

g) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować osobiste obrażenia operatora.

h) Elektronarzędzie podczas pracy należy mocno trzymać oburącz i dbać o stabilną pozycję. Elektronarzędzie prowadzone jest bezpiecznie w obydwu rękach.

i) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

j) Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

k) Elektronarzędzia należy używać wyłącznie z baterią akumulatorów specjalnie przeznaczoną do ich zasilania. Użycie innej baterii akumulatorów może stwarzać ryzyko obrażeń lub pożaru. Instrukcje bezpieczeństwa podczas używania długich wiertel:

a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość obrotowa wiertła. Zawsze rozpoczynaj wiercenie z małą prędkością i po zetknięciu wiertła z przedmiotem obrabianym. Przy wyższych prędkościach, wiertło może się wyginać, jeśli obraca się swobodnie bez kontaktu z przedmiotem obrabianym, powodując obrażenia ciała.

b) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego w jednej linii z wiertłem, nie należy zbyt mocno dociskać wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę kontroli, co może spowodować obrażenia ciała.

OSTRZEŻENIE! Bezpieczne użytkowanie akumulatorów i ładowarek –

Użytkowanie akumulatorów:

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją podaną przez producenta. W przypadku użycia innych akumulatorów może wystąpić pęknięcie i rozpadnięcie się akumulatora, uszkodzenie ciała lub pożar.
b) UWAGA: W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów wybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdzie kolwiek tam, gdzie temperatura przekracza 40 stopni).
c) Ładowanie akumulatora powinno odbywać się w zakresie temperatur 15-25 °C.
d) ładować należy wyłącznie ładowarką zalecaną przez wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu baterii akumulatorów stwarza ryzyko powstania pożaru.
e) Nie wystawiać akumulatora na działanie wody i wilgoci.
f) Jeśli zamierza się ładować kolejno więcej niż jeden akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.
g) W żadnym wypadku nie należy otwierać akumulatora.
h) W niekorzystnych warunkach z akumulatora może wydostać się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
j) Nie wrzucać akumulatorów do ognia.
k) Nie wolno ładować uszkodzonego akumulatora.

Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit.

Po zakończeniu okresu żywotności należy je zutylizować zgodnie z przepisami o ochronie środowiska naturalnego.

W tym celu całkowicie wyczerpać akumulator, wyjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.

Użytkowanie ładowarki:

a) ładować należy wyłącznie ładowarką zalecaną przez wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki.
c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci.
d) Ładować tylko w zakresie temperatur 15-25 stopni.
e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.

PRZEZNACZENIE I BUDOWA MŁOTOWIERTARKI:

Młotowiertarka akumulatorowa jest przeznaczona do wiercenia udarowego otworów w betonie, cegle i kamieniu oraz do lżejszych prac związanych z długowaniem. Stosować ją można również do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym.

Kategoriacznie wyklucza się wykorzystanie urządzenia do wszelkich innych celów.

Młotowiertarka jest przeznaczona wyłącznie do użytku amatorskiego.

Nie wolno wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Każde użycie urządzenia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

• dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem operatora;
• oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);
• odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego;
• skrzywienie/złamanie wiertła.

■ Kompletacja:

• Młotowiertarka -1 szt.
• Ładowarka -1 szt.
• Akumulatory -2 szt.
• Kufer transportowy - 1 szt.
• Instrukcja obsługi 1 szt.
• Karta gwarancyjna 1 szt.

■ Elementy urządzenia (patrz str. 2-4):

Rys.A 1. Uchwyt narzędziowy SDS-plus

1. Ostona przeciwpyłowa
2. Tuleja zaryglowania
3. Przycisk mocowania ogranicznika głębokości wiercenia
4. Przycisk zwalniający blokadę przełącznika trybu pracy
5. Przełącznik trybu pracy
6. Przełącznik kierunku obrotów
7. Włącznik

8. Akumulator

9. Rękojeść pomocnicza

10. Oświetlenie pomocnicze
11. Ogranicznik głębokości wiercenia

Rys.B 13. Ładowarka

1. Przycisk wskaźnika poziomu naładowania baterii
2. Wskaźnik poziomu naładowania baterii

Rys.C 16. Przycisk blokady akumulatora

Rys.D 17. Wiertło

Rys.F 18. Pierścień gumowy do zbierania pyłu

Rys.H 19. Śruba zabezpieczająca uchwyt wiertarski z wieńcem zębatym*

1. Uchwyt wiertarski z wieńcem zębatym*
2. Trzpień mocujący SDS-plus do uchwytu wiertarskiego*

Rys.J 22. Klucz do uchwytu wiertarskiego z wieńcem zębatym*

1. Tuleja uchwytu*

* Opisany lub przedstawiony osprzęt nie należy w całości do wyposażenia standardowego elektronarzędzia.

DANE TECHNICZNE:

Model			TMM20
Napięcie zasilania			20 V d.c.
Prędkość obrotowa bez obciążenia			n_o = 0-1850/min
Energia udaru			2 J
Uchwyt wiertarski			SDS-plus
Maksymalna średnica wiercenia		drewno	30 mm
		stal	13 mm
		beton	18 mm
Waga (z akumulatorem)			2,75 kg
Poziom ciśnienia akustycznego (LpA)			93,6 dB(A)
Poziom mocy akustycznej (LwA)			104 dB(A)
Tolerancja pomiaru K_LpA,LwA			3 dB(A)
Poziom wibracji wg EN 62841	uchwyt główny a_h,HD		5,677 m/ s^2
	uchwyt pomocniczy a_h,HD		6,334 m/ s^2
Tolerancja pomiaru K			1,5 m/ s^2
Typ akumulatora			Li-ion
Napięcie ładowania akumulatora			20 V
Pojemność akumulatora			4Ah
Napięcie zasilania ładowarki			220-240V AC, 50-60Hz
Napięcie wyjściowe		20V DC,2A ładowarki
Czas ładowania			120 min

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.

Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibracje i emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu.

Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

Przed każdym użyciem należy skontrolować, czy ruchome części urządzenia funkcjonują prawidłowo i nie są zablokowane, nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy przed użyciem oddać do naprawy.

■ Ładowanie akumulatora

Młotowiertarka dostarczana z akumulatorami częściowo naładowanymi. Stan naładowania można sprawdzić naciskając przycisk wskaźnika poziomu naładowania baterii (14)(patrz rys.B). Jedna świecąca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu akumulatora. Przed użyciem należy w pełni naładować akumulator.

1. Wcisnąć przycisk blokady akumulatora (16) i wyjąć akumulator (9) z młotowiertarki (patrz rys. C).
2. Podłączyć akumulator(9) do ładowarki(13) (patrzys.B).
3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240V, 50-60Hz.

■ Sygnalizacja ładowania baterii

Świecaça zielona dioda LED na ładowarce informuje o tym, że ładowarka jest podłączona do źródła zasilania. Po podłączeniu akumulatora zapala się dioda czerwona, która informuje, że ładowanie jest w toku.

Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i wyjmij akumulator.

UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Pojemność akumulatorów zmniejsza się z czasem. Po 100 cyklach ładowania czas pracy akumulatora i maksymalny moment obrotowy wiertarko-wkrętarki nieznacznie się zmniejszą. Spadek ten będzie trwał, dopóki bateria nie osiągnie minimalnej pojemności po 250 cyklach ładowania. Jest to normalne i nie oznacza usterki zestawu akumulatorów.

■ Rękojeść pomocnicza

Należy zawsze stosować rękojeść pomocniczą (10). Pewne trzymanie narzędzia oburącz ograniczy ryzyko wypadku przy pracy. Rękojeść pomocnicza mocuje się przekładając obejmę rękojeści przez uchwyt narzędziowy i blokuje przez dokręcenie rączką w kierunku zgodnym z ruchem wskazówek zegara (patrz rys.C).

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić rękojeść pomocniczą. Po przekręceniu rączki w kierunku przeciwnym do kierunku ruchu wskazówek zegara, należy wychylić rękojeść pomocniczą na żądaną pozycję i ponownie dokręcić rączkę celem ostatecznego jej zamocowania.

W TRAKCIE PRACY:

■ Dobór wiertła

Do wiercenia udarowego w betonie, cegle, kamieniu i obróbki przecinakiem potrzebne są narzędzia SDS-plus, które wkłada się do uchwytu narzędziowego SDS-plus (1).

W celu wiercenia w stali lub drewnie używa się narzędzi bez SDS-plus (np. wiertła z trzpniem cylindrycznym). Dla tych narzędzi potrzebne są uchwyty wiertarskie szybkozaciskowe lub z wieńcem zębatym.

Wskazówka: Nie należy używać narzędzi bez SDS-plus do wiercenia udarowego lub obróbki przecinakiem! Narzędzia bez SDS-plus i ich uchwyt wiertarski zostaną przy wierceniu udarowym lub obróbce przecinakiem uszkodzone.

■ Wymiana narzędzi

Za pomocą uchwytu narzędziowego SDS-plus można łatwo i wygodnie wymienić narzędzie robocze bez używania dodatkowych narzędzi.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Ostona przeciwpyłowa (2) zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędziowego podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpyłowej (2).

Uszkodzoną osłonę przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

■ Wkładanie narzędzia roboczego SDS-plus (rys. D)

• Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować. Zaleca się stosowanie smaru litowego.
• Przesunąć tuleję zaryglowania (3) maksymalnie do tyłu i przytrzymać w tej pozycji.
• Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcząc nim aż do momentu, gdy wejdzie ono do oporu.
• Zwolnić tuleję zaryglowania.
• Skontrolować zaryglowanie przez pociągnięcie narzędzia.

■ Wyjmowanie narzędzia roboczego SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Przesunąć tuleję zaryglowania (3) do tylu i wyjąc narzędzie.
• Narzędzia robocze po wyjęciu należy oczyścić.
• Wkręcić trzpień mocujący SDS-plus (21) do uchwytu wiertarskiego z wieńcem zębatym (20).
• Zabezpieczyć uchwyt wiertarski z wieńcem zębatym (20) za pomocą śruby zabezpieczającej (19).

■ Montażuchwytu wiertarskiego z wieńcem zębatym (rys. H)

UWAGA: Należy pamiętać, ze śruba zabezpieczająca ma gwint lewo-

skrętny.

• Oczyscić wtykany koniec trzpienia mocującego i lekko go nasmarować smarem litowym.
• Przesunąć tuleję zaryglowania (3) maksymalnie do tyłu i przytrzymać w tej pozycji.
• Obracając uchwyt wiertarski wsunąć trzpień mocujący do uchwytu narzędziowego SDS-plus (1).
• Zwolnić tuleję zaryglowania.
• Sprawdzić zaryglowanie przez pociągnięcie za uchwyt wiertarski z wieńcem zębatym.

■ Demontaż uchwytu wiertarskiego z wieńcem zębatym (rys.I)

• Przesunąć tuleję zaryglowania (3) do tyłu i zdjąć uchwyt wiertarski z wieńcem zębatym (20).
• Po zdemontowaniu należy chronić wymienny uchwyt wiertarski z wieńcem zębatym (20) przed zabrudzeniem. W razie potrzeby należy lekko nasmarować użebienie zabieraka.

■ Wkładanie narzędzi roboczych bez SDS-plus (rys.J)

• Założyć uchwyt wiertarski z wieńcem zębatym (20).
• Otworzyć uchwyt wiertarski z wieńcem zębatym obracając tuleję na tyle, aż możliwe będzie włożenie narzędzia roboczego. Włożyć narzędzie robocze.
• Włożyć klucz (22) w odpowiednie otwory uchwytu wiertarskiego z wieńcem zębatym i unieruchomić równomiernie narzędzie robocze.

■ Wyjmowanie narzędzia roboczego bez SDS-plus

UWAGA: Tuż po zakończeniu pracy narzędzia robocze mogą być gorące. Należy unikać bezpośredniego kontaktu z nimi i stosować odpowiednie rękawice ochronne.

• Za pomocą klucza do uchwytu wiertarskiego (22) obracać tuleję uchwytu wiertarskiego z wieńcem zębatym (23) w kierunku zgodnym z ruchem wskazówek zegara, aż będzie możliwe wyjęcie narzędzia roboczego.
• Narzędzia robocze po wyjęciu należy oczyścić.

■ Przełączanie trybu pracy

UWAGA: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W przeciwnym razie elektronarzędzie może ulec uszkodzeniu.

Za pomocą przełącznika trybu pracy (6) można wybrać tryb pracy elektronarzędzia. Aby zmienić tryb pracy należy wcisnąć przycisk zwalniający blokadę (5) i przestawić przełącznik trybu pracy na żądaną pozycję, ż do słyszalnego zaskoczenia zapadki.

Wiercenie:

Przestawić przełącznik (6) na symbol

Wiercenie z udarem :

Przestawić przełącznik (6) na symbol-T.

Dłutowanie (blokada obrotów):

Przestawić przełącznik (6) na symbol. W pozycji «Dłutowanie» w momencie włączenia urządzenia ilość uderzeń zostaje automatycznie zwiększona; dzięki temu podczas długowania narzędzie pracuje ze zwiększoną mocą.

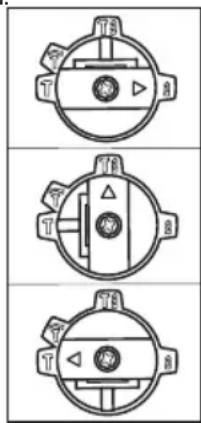

Zmiana położenia dłuta:

Włożyć dłuto do uchwytu narzędziowego.

Przełącznik trybu pracy (6) obrócić w położenie ⚫ Obrócić uchwyt narzędziowy ustawiając dłuto w zadanej pozycji roboczej.

Przełącznik trybu pracy (6) ustawić w położeniu «Dłutowanie». W ten sposób uchwyt narzędziowy zostaje w swoim położeniu zablokowany.

Przełącznik trybu pracy (6) w czasie długowania musi zawsze pozostawać w pozycji «Długowanie».

■ Ustawianie głębokościwiercenia (rys. E)

Ogranicznikiem głębokości wiercenia (12) można ustawić pożądaną wielkość zagłębienia wiertła w materiał. Dla tego należy:

• włożyć trzpień narzędzia roboczego SDS-plus (17) do uchwytu (1) i osadzić go do oporu. W przeciwnym razie luz narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia;
• wcisnąć przycisk mocowania ogranicznika głębokości wiercenia (4) i wyciągnąć ogranicznik (12) na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożadaną głębokość wiercenia ;X
• zablokować ogranicznik, zwalniając nacisk na przycisk mocowania.

W TRAKCIE PRACY:

■ Włączanie/wyłączanie

Zainstalowany włącznik (8) posiada płynną regulację prędkości obrotowej. Aby włączyć elektronarzędzie należy nacisnąć włącznik. Prędkość obrotowa będzie się zwiększała wraz z głębokością wciśnięcia przycisku. Aby zatrzymać elektronarzędzie należy zwolnić włącznik.

■ Wybór kierunku obrotów (patrzys. G)

Młotowiertarka ma możliwość pracy z obrotem wkręcania zgodnie z ruchem wskazówek zegara (obroty prawe) lub wykręcania sprzecznie z ruchem wskazówek zegara (obroty lewe):

• aby ustawić prawe obroty, należy przesunąć suwak przełącznika lewych / prawych obrotów (7) w lewo (patrząc z tyłu młotowiertarki),
• aby ustawić lewe obroty, należy przesunąć suwak przełącznika lewych / prawych obrotów (7) w prawo (patrząc z tyłu młodowiertarki).

Gdy przełącznik kierunku obrotów znajduje się w pozycji środkowej to włącznik (8) jest zablokowany.

Do wiercenia należy ustawić prawe obroty. Do wycofywania wiertła, wyjmowania zaklinowanego wiertła należy ustawić lewe obroty.

■ Nastawianie prędkości obrotowej/ilości udarów

Przez zwiększenie lub zmniejszenie nacisku na włącznik (8) można prędkość obrotową/ilość udarów nastawić bezstopniowo.

Lekki nacisk na włącznik (8) powoduje małą prędkość obrotową/ ilość udarów.

Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

■ Oświetlenie pomocnicze

Młotowiertarka wyposażona jest w oświetlenie pomocnicze (11) miejsca wiercenia/dłutowania, które włącza się po przyciśnięciu włącznika (8).

■ Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona młotowiertarki zostaje przerwany. Elektro-narzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.

W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanej młotowiertarki powstają momenty silnego odrzutu.

WSKAZÓWKI DOTYCZĄCE PRACY:

• Aby wiercić otwory w płytkach ceramicznych należy przestawić przełącznik trybu pracy (6) w położenie «wiercenie». Po przewierceniu otworu w płytce ceramicznej należy przestawić przełącznik trybu pracy w położenie «wiercenie z udarem» i pracować dalej z udarem.
• Przy pracach w betonie, kamieniu i murze należy używać wiertła ze stopu twardego.
• Przy wiercenu otworów w suficie dla zabezpieczenia przed opadającym pyłem należy używać pierścienia gumowego do zbierania pyłu (18), który zakłada się na wiertło (patrzys.F).
• Do wiercenia w metalu należy używać tylko ostrych wierteł do metalu.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

UWAGA: Zawsze przed rozpoczęciem czynności czyszczenia i konserwacji należy odłączyć akumulator od urządzenia i wyjąć wtyczkę ładowarki z gniazda zasilającego.

Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.

Zewnętrzne plastikowe części maszyny mogą być oczyszczone za pomocą wilgotnej tkaniny i miękkiego czyszczącego środka.

UWAGA: NIGDY nie należy wykorzystywać środków rozpuszczających.

Po wiercenu w betonie, w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu wiertarskiego. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik.

TRANSPORT:

Młotowiertarkę transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy urządzenia mogą uszkodzić silnik. W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do zwarcia styków akumulatora. Z walizki, skrzynki narzędziowej lub pojemnika transportowego należy usunąć części metalowe, jak np. wkręty, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.

ul. Marywilska 34,

03-228 Warszawa

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:

«Przed uruchomieniem przeczytać instrukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę przeciwpyłową»

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU
Młotowiertarka nie działa.	Brak zasilania, uszkodzenie silnika lub włącznika.	Sprawdzić stan baterii, w razie potrzeby doładować lub wymienić na nową. Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.
Urządzenie nagle się wyłącza.	Rozładowana bateria. Doładować baterię.
	Akumulator osiągnął maksymalny limit termiczny.	Poczekać, aż akumulator ostygnie.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Obr.F 18. Pierścień gumowy do zbierania pyłu

(PL) Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawle ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE;

(PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność:

Pełnomocnik Zarządu ds. Certyfikacji

(EN) This declaration of conformity is issued under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declaratie de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Ši atbilstibas deklarăcija ir izdota vienigi uz Šāda ražotăja atbildíbu. (LT) Ši atlitkties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kilocsátásra.
