GLI18V-1500 Professional - Lempa BOSCH - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA GLI18V-1500 Professional BOSCH

Lietuvių k. ......Puslapis 102

한국어 ......페이지 105

عربي 109

۱۱۳ فارسی کفحه

(1) (2) (3) BOSCH

(4) (5) (6)

4

leslėdzėjs/ izslėdzėjs	Funkcija
1× nospiežot Lampas ieslėgšana, samazināts spilgtums
2× nospiežot Lampas ieslėgšana, maksimāls spilgtums

Saugos nuorodos naudojantiems prožektorius

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Prašome perskaityti visas saugos nuorodas ir taisykles, kurios buvo pridėtos prie akumuliatoriaus arba elektrinio įrankio, su kuriuo buvo pristatytas akumuliatorius, ir jų laikytis.
Su prožektoriumi elkitės atsargiai. Prožektorius skleidžia didelį karštį, todėl padidėja gaisro ir sprogimo pavojus.
▶ Nedirbkite su prožektoriumi sprogioje aplinkoje.
▶ Prožektoriui išsijungus automatiškai, jjungimo-išjungimo jungiklio nebespauskite. Gali būti pažeistas akumuliatorius. Prieš vėl jjungdami prožektorių isitikinkite, kad akumuliatorius yra ikrautas, o prožektorius atvėsęs.
▶ Naudokite tik originalią Bosch papildomą jrangą.
▶ Šviesos šaltinio pakeisti negalima. Jei šviesos šaltinis yra pažeistas, reikia pakeisti visą prožektorių.
Prieš pradėdami bet kokius prožektoriaus remonto darbus (pvz., montavimo, techninės priežiūros ir kt.), o taip pat norėdami transportuoti ar sandėliuoti, iš prožektoriaus išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklį, iškyla sužalojimo pavojus.
▶ Nenukreipkite šviesos srauto i žmones ar gyvūnus ir patys – net ir iš toliau – nežiūrėkite i šviesos srautą.
▶ Prožektoriaus nenaudokite kelių eisme. Prožektorius néra aprobuotas apšvietimui kelių eisme.

Nuo prožektoriaus iki visų apšviečiamų paviršių ir daiktų išlaikykite minimalų atstuma. Jei atstumas sumažinamas, apšviečiami

daiktai gali perkaisti.

▶ Neuždenkite prožektoriaus galvutės, kai prožektorius veikia. Prožektoriui veikiant jo galvutė jkaista, todėl, jei karštis kaupiasi, gali nudeginti.

DĖMESIO! Nežiūrėkite ilgai i šviesos spindulį. Optinis spinduliavimas gali pakenkti jūsų akims.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Aštrūs daiktai, pvz., vinys ar atsuktuva, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto a-kumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

Saugokite akumuliatorių nuo karščio, taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trum-

pojo jungimo pavojus.

• Akumuliatoriui ikrauti naudokite tik gamintojo nurodytą kroviklj. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.
• Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
  ▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
  ▶ Nenaudojamą prožektorių laikykite vaikams nepri-einamoje vietoje. Neleiskite prožektoriumi naudotis asmenims, kurie neišmano, kaip su juo elgtis arba nė-ra perskaitę šių nurodymų. Prožektoriai yra pavojingi, kai su jais dirba nepatyrę asmenys.

Gaminio ir savybių aprašas

Vadovaukitės paveikslėliais, esančiais priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Prožektorius yra skirtas nestacionariam patalpų ir lauko zonų apšvietimui, jis apšviečia tam tikrą ribotą plotą ir veikia ribotą laiką, todėl nėra skirtas bendrajam patalpų apšvietimui.

Specialiu akumuliatoriaus gaubtu prožektorius yra apsaugotas nuo dulkių prasiskverbimo ir vandens purslų.

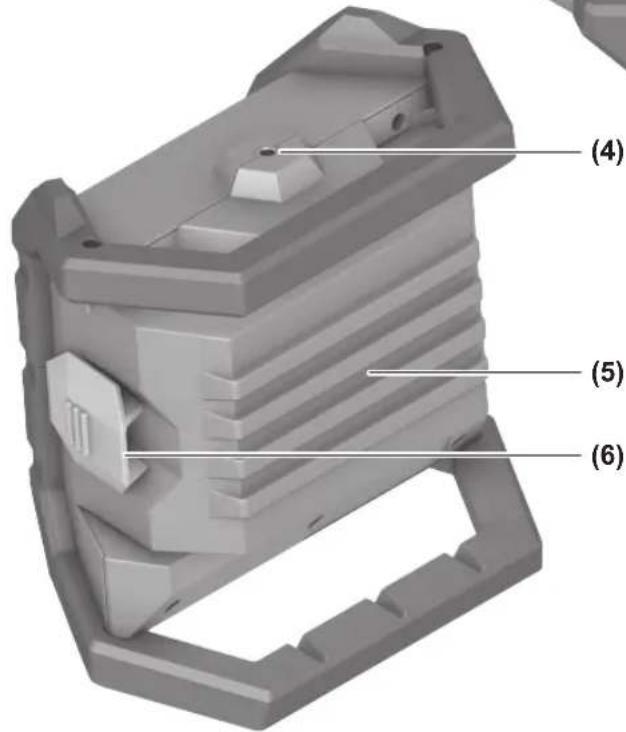

Pavaizduoti komponentai

Numeriais pažymėtus prožektoriaus elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Prožektoriaus galvutė
(2) Jjungimo-išjungimo jungiklis
(3) Rankena jrankiui nešti su pakabinti skirtomis jrantomis
(4) Jungtis tvirtinti prie stovo 1/4"
(5) Akumuliatoriaus gaubtas

(6) Akumuliatoriaus gaubto fiksatorius
(7) Akumuliatoriaus atblokavimo klavišas ^a)
(8) Akumuliatorius ^a)
(9) Lankstas

a) Šio priedo standartiniame tiekiamame komplekte nėra.

Techniniai duomenys

Akumuliatorinis pro-žektorius		GLI18V-1500
Gaminio numeris 3 601 DA8 0..
Nominalioji įtampa V= 18
Maks. nominali naudoja-moji galia	W	15
Švietimo trukmė A) B), apie	min/Ah 135
Maks. bendra šviesos srovė	Im 1500
Leidžiamoji aplinkos temperatūra
– Jkraunant °C 0 ... +35
– Veikiant C) ir sandėliuojant	°C -20 ... +45	D)
Rekomenduojami aku-muliatoriai(≤ 8,0 Ah)		GBA18V...GBA 18V...ProCORE18V...EXPERT18V...EXBA18V...CORE18V...
Rekomenduojami krovikliai		GAL18...GAL 18...GAL 36...GAL12V/18...GAL 12V/18...GAX 18...EXAL18...
Apsaugos klasė /III		R
Apsaugos tipas IP 64		(apsauga nuo dulkių prasiskverbimo ir van-dens purslu) E)

A) šviečiant maksimaliu intensyvumu, jsk. likusj veikimo laiką mažo intensyvumo režimu
B) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi ProCORE18V 8.0Ah ir 800 lm
C) ribota galia, esant temperatūrai < 0 °C
D) • lki 40 °C: maks. 1500 liumenų (15 W) • lki 45 °C: maks. 800 liumenų (8 W)
E) galioja tik esant uždarytam ir užfiksuotam akumuliatoriaus gaub-tui

Apšviestų objektų spalvos gali pakisti.

Vertës gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

104 | Lietuvių k.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai jkraukite.

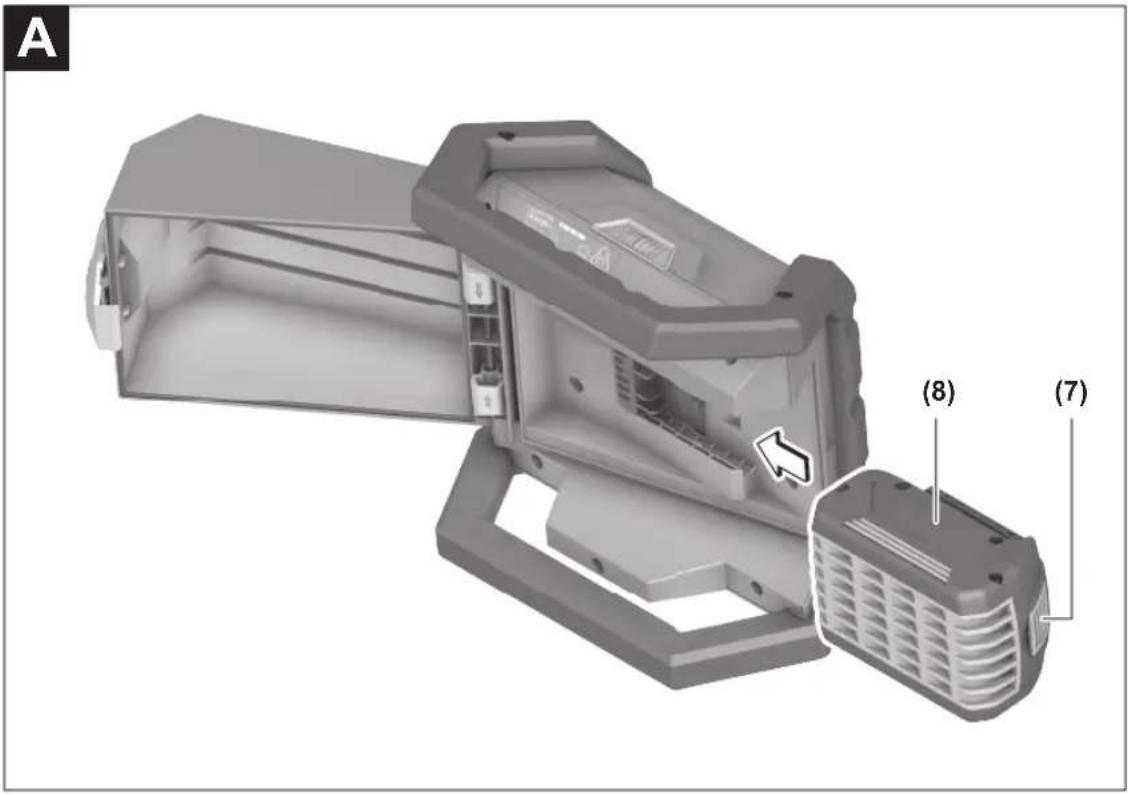

Akumuliatoriaus ïdėjimas

Atfiksuokite akumuliatoriaus gaubto fiksatorių (6) ir atidenkite akumuliatoriaus gaubtą (5).

Ikrautą akumuliatorių (8) stumkite į prožektoriaus galvutę (1), kol pajusite, kad jis užsifiksavo ir prigludo prie prožektoriaus galvutės (1).

Uždenkite akumuliatoriaus gaubtą (5), o tada užfiksuokite akumuliatoriaus gaubto fiksatorių (6).

Uždarydami akumuliatoriaus gaubtą stebėkite, ar tinkamoje padėtyje yra guminė juostelė. Priešingu atveju nebus užtikrinta apsauga nuo dulkių ir tyškančio vandens.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. I prožektorių jstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus ikrovos büklès indikatorius

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką ārba . āai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V... | GBA18V...

Šviesos diodas Talpa

Šviečia nuolat 3× žali 60–100 %
Šviečia nuolat 2× žali 30–60 %
Šviečia nuolat 1× žalias 5–30 %

Šviesos diodas Talpa

Šviečia nuolat 5× žali 80–100 %
Šviečia nuolat 4× žali 60–80 %
Šviečia nuolat 3× žali 40–60 %
Šviečia nuolat 2× žali 20–40 %
Šviečia nuolat 1× žalias 5–20 %
Mirksi 1× žalias 0–5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus gaubto nuémimas (žr. B pav.)

Jei akumuliatorius labai didelis, negalima uždaryti akumuliatoriaus gaubto (5). Tokiu atveju akumuliatoriaus gaubtą galima nuimti.

Pasipriešindami spyruoklės jėgai, stumkite du lankstus į vidų. Nuimkite akumuliatoriaus dangtį. Be akumuliatoriaus dangčio IP apsaugos nėra!

Norėdami vėl įdėti akumuliatorių, pasipriešindami spyruoklės jėgai, stumkite du lankstus į vidų. Akumuliatoriaus dangtį uždėkite ant korpuso. Du lankstų kaiščiai turi įsistatyti korpuso angose.

Pastatymas

Prožektorių pastatykite ant stabilaus, lygaus pagrindo. Užtik-rinkite saugų stovėjimą.

Pakabinimas

Rankeną (3) su įrantomis galima naudoti prožektoriui pakabinti. Saugiai pritvirtinkite.

Tvirtinimas prie stovo

Naudodamiesi sriegiu prietaisui prie stovo tvirtinti (4), prožektorių galite prisukti prie stovo.

Tvirtai užveržkite 1/4" varžtą. Užtikrinkite stabilų stovo stovėjimą.

ljungimas, išjungimas ir švietimo intensyvumo nustatymas

Jungimo-išjungi- mo jungiklis Funkcija

1 × paspaudimas Prožektorių jungti, sumažintas švietimo intensyvumas

2× paspaudimas Prožektorių ijungti, maksimalus švietimo intensyvumas

3× paspaudimas Prožektorių išjungti

Jei prožektorius apie 5 minutes buvo jjungtas sumažintu švietimo intensyvumu, dar kartą paspaudus mygtuką, jis iš-kart išjungiamas.

Su temperatūros pokyčiu susijusi apsauga nuo perkrovos

Viršijus leidžiamają darbine temperatūrą, pirmiausia yra sumažinamas švietimo intensyvumas, o véliau – kad būty apsaugotas – išsijungia prožektorius. Palaukite, kol prožektorius atvės ir tada prožektorių vėl jjunkite.

Darbo patarimai

Gedimas – Priežastis ir pašalinimas

Priežastis Šalinimas

Po belaidžio ikrovimo prožektoriaus nepavyksta jjungti.

Induktyviai jkraunamą aku- muliatorių reikia iš naujo ini- cijuoti.

10-čiai sekundžių išimkite akumuliatorių (8).

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius prožektoriaus remonto darbus (pvz., montavimo, techninės priežiūros ir kt.), o taip pat norėdami transportuoti ar sandėliuoti, iš prožektoriaus išimkite akumuliatorių. Priešingu atveju, netyčia nuspaudus jungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Prožektoriui techninės priežiūros nereikia, jame nėra dalių, kurias reiktų keisti ar kurioms reiktų atlikti techninę priežiūrą.

Prožektoriaus plastiko stiklą, kad jo nepažeistumėte, valykite sausu, minkštu skudurėliu. Nenaudokite valymo priemonių ir tirpiklių.

Šviesos šaltinio pakeisti negalima. Jei šviesos šaltinis yra pažeistas, reikia pakeisti visą prožektorių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Lietuva

Informacijos tarnyba: [phone]

Mūsų techninės priežiūros adresų ir garantijos sąlygų nuorodą rasite paskutiniame puslapyje.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Šalinimas

Prožektoriai, akumuliatoriai, papildoma jranga ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Prožektorių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai ir elektroniniai prietaisai arba akumuliatoriai / baterijos turi būti surenkami atskirai ir šalinami aplinkai nekenksmingu būdu. Naudokitės nustatytomis surinkimo sistemomis. Dėl sudėtyje esančių pavojingų medžiagų netinkamas šalinimas gali būti kenksmingas aplinkai ir sveikatai.
