NAUDOJIMO INSTRUKCIJA HTW7720BNMM HAIER

Saldytuvas-šaldiklis

LT ISPÈJIMAS: Gaisro/degios medžiagos pavojus. Simbolis rodo, kad yra gaisro pavojus, nes naudojamos degios medžiagos. Būkite atsargūs, kad nesukeltumėte gaisro uždegdami degias medžiagas.

Šaldytuvas-šaldiklis

HTW7720ENMB

HFW7720ENMB

Dėkojame, kad įsigijote „Haier“ gamini.

Prieš naudodami šj prietaisą, atidžiai perskaitykite šias instrukcijas. Instrukcijose yra svarbios informacijos, kuri padės geriausiai naudotis prietaisu ir užtikrinti saugų ir tinkamą jo jrengimą, eksploatavimą ir priežiūrą.

Laikykite ši vadovą patogioje vietoje, kad visada galėtumėte juo vadovautis ir saugiai bei tinkamai naudoti prietaisą.

Jei prietaisą parduodate, atiduodate arba paliekate persikeldami j kitą būstą, taip pat turite perduoti šj vadovą, kad naujasis savininkas galėtų susipažinti su prietaisu ir saugos įspėjimais.

Simbolių paaiškinimas

Įspėjimas – svarbi saugos informacija

Bendroji informacija ir patarimai

Aplinkosaugos informacija

Utilizavimas

Padėkite apsaugoti aplinką ir žmonių sveikatą. Išmeskite pakuotę į atitinkamus konteinerius skirtus perdirbimui. Padėkite perdirbti elektros ir elektroniko prietaisų atliekas. Neišmeskite šiuo simboliu pažymėtų prietaisų su buitinėmis atliekomis. Gražinkite gaminį į vietos perdirbimo įmonę arba kreipkitės į savivaldybės biurą.

JSPÈJIMAS!

Traumos arba uždusimo pavojus!

Šaldytuvai ir dujos turi būti utilizuojami profesionaliai. Prieš tinkamai utilizuodami jsitikinkite, kad šaldalo kontūro vamzdeliai nepažeisti. Atjunkite prietaisą nuo maitinimo šaltinio. Nupjaukite maitinimo kabelį ir išmeskite. Išimkite padėklus ir stalčius, taip pat durelių fiksatorių ir tarpiklius, kad vaikai ir naminiai gyvūnai neužsidarytų prietaise.

LT

Turinys

1 – Saugos informacija ....4
2 – Numatytoji paskirtis....8
3 – Gaminio aprašymas....9
4 – Valdymo skydelis.... 11
5-Naudojimas 12
6 – Energijos taupymo patarimai.... 22
7-lranga 23
8 – Priežiūra ir valymas 26
9 – Trikčių šalinimas....29
10 – lrengimas....32
11 – Techniniai duomenys .... 37
12 – Klientų aptarnavimas .... 38

Prieš pirmą kartą jjungdami prietaisą, perskaitykite toliau pateiktus saugos patarimus!

ÍSPÉJIMAS!

Prieš naudodami pirmą kartą

▶ Isitikinkite, kad prietaisas nebuvo pažeistas transportuojant.
▶ Nuimkite visas pakuotės medžiagas ir laikykite vaikams nepasiekiamoje vietoje.
Prieš jrengdami prietaisą palaukite bent dvi valandas, kad jsitikintumėte, jog šaldalo kontūras veikia visiškai tinkamai.
▶ Prietaisą perkelti j kitą vietą turi bent du asmenys, nes jis sunkus.

Irengimas

▶ Prietaisą reikia pastatyti gerai vėdinamoje vietoje. Užtikrinkite bent 10 cm tarpą virš prietaiso ir aplink jj.
Niekada nestatykite prietaiso drėgnoje vietoje ar ten, kur jis galėtų būti aptaškytas vandeniu. Minkšta švaria šluoste nuvalykite ir nusausinkite vandens purslus ir dėmes.
▶ Nejrenkite prietaiso tiesioginiuose saulės spinduliuose arba šalia karščio šaltinių (pvz., viryklių, šildytuvų).
▶ Itaisykite prietaisajo dydžiui ir naudojimui tinkamoje vietoje.
▶ Ventiliacijos angos, esančios prietaise arba jmontuotoje konstrukcijoje, turi likti neuždengtos.
▶ Įsitikinkite, kad elektrotechnikos informacija vardinių duomenų plokštelėje atitinka maitinimo šaltinį. Jei ne, kreipkitės į elektriką.
▶ Prietaisas maitinamas iš 220–240 V kintamosios srovės, 50 Hz maitinimo šaltinio. Dėl nejprastų įtampos svyravimų prietaisas gali nejsijungti, taip pat gali sugesti temperatūros reguliatorius ar kompresorius arba veikdamas gali skleisti nejprastą triukšmą. Tokiu atveju reikia sumontuoti automatinį reguliatorių.
▶ Energijos tiekimui naudokite atskirą jžemintą lizdą, kuris būtu lengvai pasiekiamas. Prietaisas turi būti jžemintas.
▶ Taikoma tik JK. Prietaiso maitinimo kabelis yra su 3 laidų (įžeminimo) kištuku, kuris tinka standartiniam 3 laidų (įžemintam) lizdui. Nenupjaukite ir neišmontuokite trečiojo kaiščio (įžeminimo). Įrengus prietaisą, kištukas turi būti pasiekiamas.
▶ Nenaudokite kelių kištukų adapterių ir ilginamųjų kabelių.
▶ Įsitikinkite, kad maitinimo kabelis nėra užspaustas šaldytuvo. Neužlipkite ant maitinimo kabelio.
▶ Nepažeiskite šaldalo kontūro.

I SPÉJIMAS!

Kasdienis naudojimas

▶ Šj prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti arba kurie neturi patirties ir žinių, jei jie prižiūrimi arba jiems duoti nurodymai, kaip saugiai naudoti prietaisą, ir jie supranta su tuo susijusius pavojus.
▶ Neleiskite prie prietaiso artintis vaikams iki 3 metų, nebent jie būtų nuolat prižiūrimi.
▶ Vaikai negali žaisti su prietaisu.
Jei prie prietaiso nuteka akmens anglių dujų ar kitų degiųjų dujų, užsukite tekančių dujų čiaupą, atidarykite duris, langus, ir neatjunkite šaldytuvo ar kito prietaiso maitinimo kabelio kištuko.
Atminkite, kad prietaisas nustatytas veikti esant tam tikram aplinkos temperatūros intervalui nuo 10 °C iki 43 °C. Prietaisas gali veikti netinkamai, jei ilgą laiką paliekamas aukštesnėje arba žemesnėje nei nurodyta temperatūroje.
Nedėkite nestabilių daiktų (sunkių daiktų, talpyklų, pripildytų vandens) ant šaldytuvo viršaus, kad nesusižeistumėte jiems nukritus ar nepatirtumėte elektros smūgio, kurį sukelia sąlytis su vandeniu.
Netraukite prietaiso paėmę už durelių lentynų. Durelės gali iškrypti, gali iškristi butelių laikiklis arba prietaisas gali apvirsti.
Atidarykite ir uždarykite dureles tik suėmę už rankenu. Tarpas tarp durelių ir tarp durelių bei korpuso yra labai siauras. Nekiškite rankų į šias vietas, kad neprispaustų pirštų. Atidarykite arba uždarykite šaldytuvo dureles tik tada, kai jų judėjimo zonoje nėra vaikų.
▶ Nelaikykite ir nenaudokite degių, sprogių ar èsdinančių medžiagų prietaise ar šalia jo.
▶ Taip pat prietaise nelaikykite vaistų, bakterijų ar cheminių medžiagų. Šis prietaisas yra buitinis. Nerekomenduojama jame laikyti medžiagų, kurioms reikia tikslios temperatūros kontrolės.
Šaldiklyje niekada nelaikykite skysčių buteliuose ar skardinėse (išskyrus stipriuosius alkoholinius gėrimus), ypač gazuotų gėrimų, nes šaldymo metu jie gali sprogti.
▶ Patikrinkite maisto būklę, jei šaldiklis atšilo.

JSPÈJIMAS!

Kasdienis naudojimas

Šaldytuvo skyriuje be reikalo nenustatykite itin žemos temperatūros. Nustačius dideles vertes gali būti pasiekta minusinė temperatūra. Dėmesio: buteliai gali sprogti.
▶ Nelieskite užšaldytų produktų drėgnomis rankomis (mūvėkite pirštines). Nevalgykite ką tik iš šaldiklio išimtų ledų. Kyla pavojus prišalti arba gali atsirasti šalčio pūslelių. PIRMOJI pagalba: nedelsiant pakišti po šaltu vandeniu. Neplėšti!
Dirbdami nelieskite šaldiklio kameros vidinio paviršiaus, ypač šlapiomis rankomis, nes rankos gali prišalti prie paviršiaus.
▶ Nutrūkus elektros tiekimui arba prieš valydami atjunkite prietaisą nuo elektros tinklo. Prieš jjungdami prietaisą palaukite bent 5 minutes, nes dažnai jjungiant gali sugesti kompresorius.
▶ Nenaudokite elektros jrenginių šio prietaiso maisto skyriuose, nebent jie atitinka gamintojo rekomendaciją.

Priežiūra / valymas

▶ Vaikai, atliekantys prietaiso valymą ir priežiūrą, turi būti prižiūrimi.
Prieš atlikdami bet kokius įprastus priežiūros darbus atjunkite prietaisą nuo elektros tinklo. Prieš įjungdami prietaisą palaukite bent 5 minutes, nes dažnai įjungiant gali sugesti kompresorius.
▶ Atjunkite prietaisą laikydami kištuką, o ne kabelį.
▶ Negrandykite prišalusio ledo aštriais daiktais. Nenaudokite purškalų, elektrinių šildytuvų, pvz., šildytuvo, plaukų džiovintuvo, garinių valytuvų ar kitų šilumos šaltinių, kad nesugadintumėte plastikinių dalių.
▶ Nenaudokite mechaninių įtaisų ar kitų priemonių atitirpinimo procesui greitinti, išskyrus gamintojo rekomenduojamas priemones.
▶ Jei maitinimo laidas pažeistas, jī turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus.
▶ Nebandykite remontuoti, ardyti ar modifikuoti prietaiso patys. Prireikus remonto, susisiekite su mūsų klientų aptarnavimo skyriumi.

JSPÈJIMAS!

Priežiūra / valymas

▶ Pašalinkite dulkes nuo įrenginio galinės dalies bent kartą per metus, kad išvengtumėte gaisro pavjoaus ir būtu našiau vartojama energija.
▶ Valydami ant prietaiso nepurkškite ir nepilkite skysčių.
▶ Prietaisui valyti nenaudokite vandens purkštuvo ar garų.
▶ Nevalykite šaltų stiklo lentynų karštu vandeniu. Dėl staigaus temperatūros pokyčio stiklas gali suskilti.

Informacija apie šaldalo dujas

ISPĖJIMAS!

Prietaise yra degiojo šaldalo IZOBUTANO (R600a). Patikrinkite, ar šaldalo kontūras nebuvo pažeistas prietaisą transportuojant ar jrengiant. Nutekėjęs šaldalas gali sužaloti akis arba užsidegti. Jei prietaisas buvo pažeistas, laikykite jį toliau nuo atviros ugnies šaltinių, kruopščiai vėdinkite patalpą, neprijunkite ir neatjunkite šio ar bet kokio kito prietaiso maitinimo laidų. Praneškite klientų aptarnavimo skyriui.

Šaldalo patekus i akis, tuoj pat plaukite tekančiu vandeniu ir nedelsdami kreipkitės i akių gydytoją.

ATSARGIAI!

Kai uždarote dureles, vertikali durelių juosta kairėse durelėse turi būti sulenkta j vidų (1).

Jei bandysite uždaryti kairiąsias dureles, kai vertikali durų sija nesulenkta (2), durų sija atsitrenks į tvirtinimo veleną arba dešiniąsias dureles, tad pirmiausia ją sulenkite. Kitu atveju sugadinsite durelių siją arba atsiras nuotėkis.

2

Vertikalioje durelių sijoje yra kaitinimo siūlas. Paviršiaus temperatūra bus šiek tiek aukštesnė – tai yra normalu ir neturi įtakos prietaiso veikimui.

2 – Numatytoji paskirtis

LT

2.1 Numatytoji paskirtis

Šis prietaisas skirtas maisto produktams vėsinti ir užšaldyti. Jis skirtas naudoti tik sausose vidaus patalpose. Jis nėra skirtas komerciniam ar pramoniniam naudojimui.

Jrenginj keisti ar modifikuoti draudžiama. Naudojant ne pagal paskirtj jrenginys gali kelti pavojų ir garantija nebegalios.

2.2 Priedai

Patikrinkite priedus ir literatūrą pagal šį sąrašą (2.2 pav.):

2.2

Ledo kubelių padėklas su dangteliu

Kiaušinių padėklai

Durelių vyriai

Tarpikliai

Vyrių dangtelis

Energijos efektyvumo etiketė

Garantijos kortelė

Naudotojo vadovas

* HTW7720ENMP / HTW7720ENMB

Pastaba. Skirtumai

Dėl techninių pakeitimų ir skirtingų modelių kai kurios šio vadovo ilustracijos gali skirtis nuo jūsų modelio.

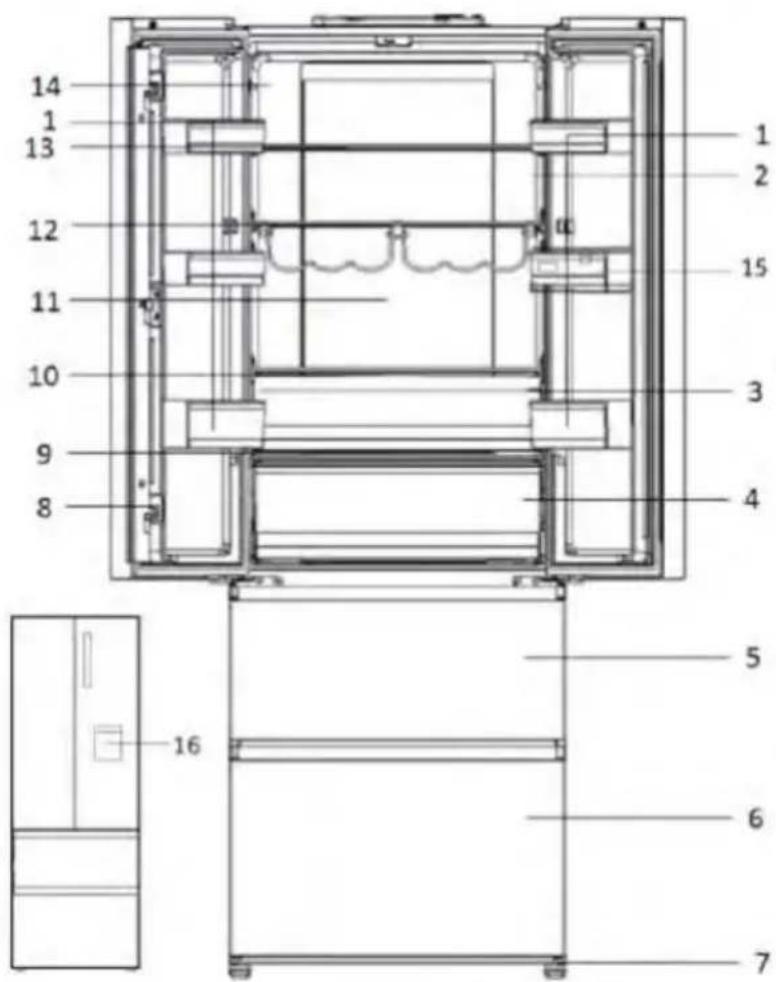

Prietaiso paveikslèlis (3 pav.)

Modelis: HFW7720EWMP / HFW7720ENMB

14 1 13 12 11 10 9 8 1 2 15 3 4 5 6 7 16

1 Durelių lentynėlė
2 Tinkamos temperatūros indikatorius „OK“ (pasirinktinai)
3 Srities „Humidity Zone" stalčius
4 Srities „My Zone" stalčius
5 Viršutinis šaldiklio stalčius
6 Apatinis šaldiklio stalčius
7 Reguliuojamos kojelės
8 Durelių sija

9 Srities „My Zone" stalčiaus stiklinis dangtis
10 Srities „Humidity“ stalčiaus stiklinis dangtis
11 Galiné lemputé
12 Butelių laikiklis
13 Stiklinė lentyna
14 Techninių duomenų lentelė
15 Vandens bakas (HFW7720EWMP)
16 Vandens dozatorius (HFW7720EWMP)

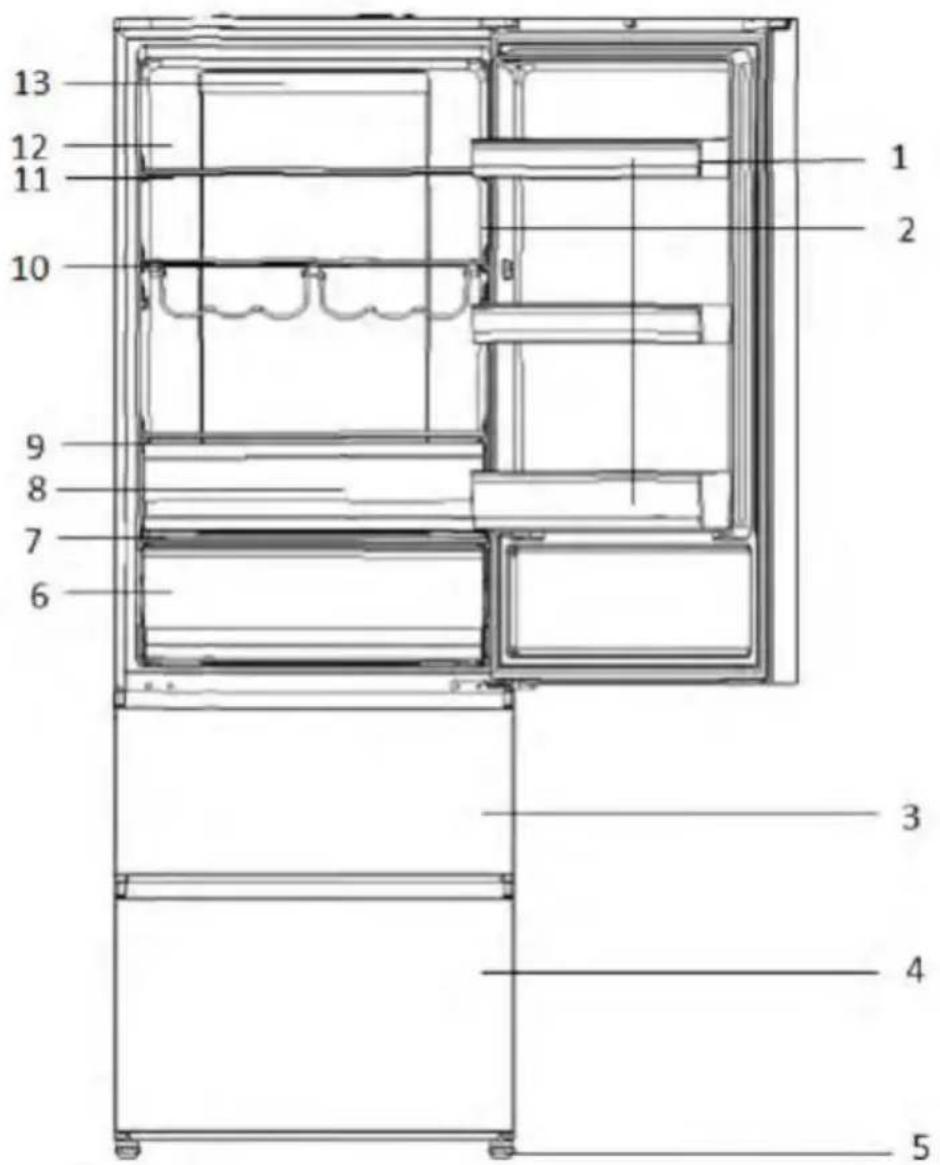

Modelis: HTW7720ENMP / HTW7720ENMB/HTW7720ENPT/HTW7720DNMP/HTW7720BNMM

13 12 11 10 9 8 7 6 1 2 3 4 5

1 Durelių lentynėlė
2 Tinkamos temperatūros indikatorius „OK“ (pasirinktinai)
3 Viršutinis šaldiklio stalčius
4 Apatinis šaldiklio stalčius
5 Reguliuojamos kojelės
6 Srities „My Zone“ stalčius
7 Srities „My Zone" stalčiaus stiklinis dangtis
8 Srities „Humidity Zone" stalčius

9 F Srities „Humidity“ stalčiaus stiklinis dangtis
10 Butelių laikiklis
11 Stikliné lentyna
12 Techninių duomenų lentelė
13 Galiné lemputé

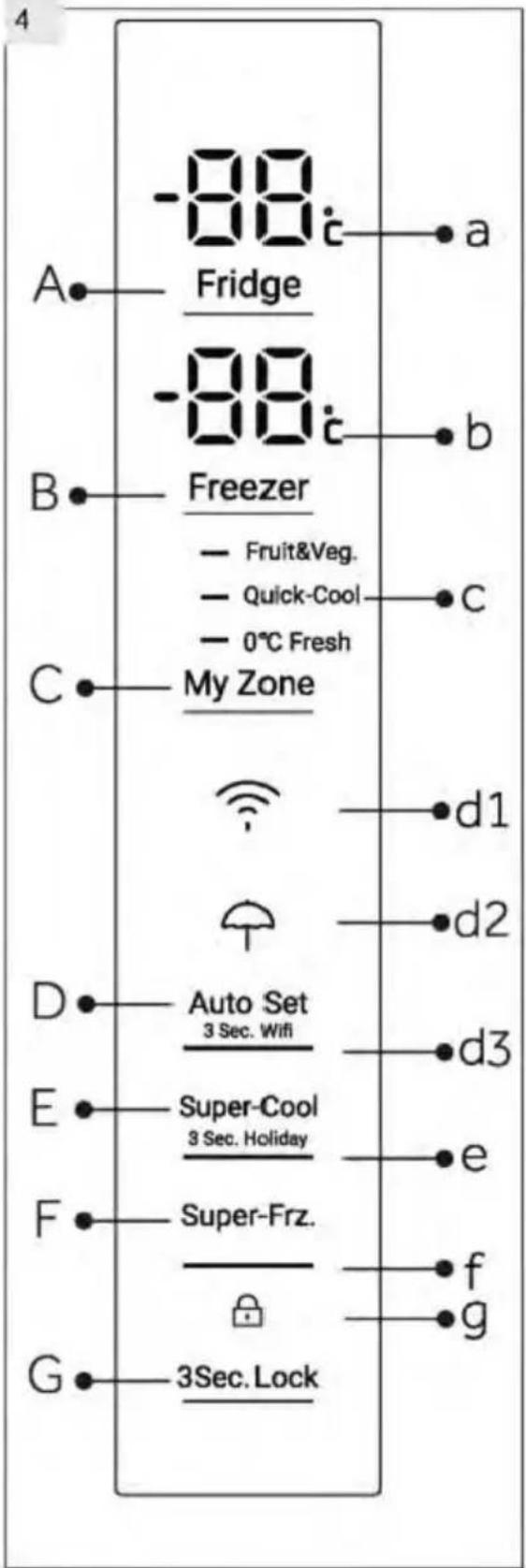

Valdymo skydelis (4 pav.)

-88 Fridge -88 Freezer - Fruit&Veg. - Quick-Cool - 0°C Fresh My Zone d1 d2 Auto Set 3 Sec. Wifi d3 Super-Cool 3 Sec. Holiday e Super-Frz. f g 3Sec. Lock

Klavišai:

A Šaldytuvo temperatūros nustatymas
B Šaldiklio temperatūros nustatymas
C Srities „My Zone“ nustatymas
D Automatinio nustatymo režimas „Auto Set" ir „Wi-Fi“ funkcijos jungimas / išjungimas
E Intensyvaus vėsinimo funkcija „Super Cool“ ir atostogų funkcijos „Holiday” jjungimas / išjungimas
F Intensyvaus šaldymo funkcijos „Super Freeze" jjungimas / išjungimas
G Skydelio užrakinimas / atrakinimas

Indikatoriai:

a Šaldytuvo skyriaus temperatūra
b Šaldiklio skyriaus temperatūra
c Funkcija „My Zone“
d1 „Wi-Fi“ funkcija
d2 Atostogų funkcija „Holiday“
d3 Automatinio nustatymo režimas „Auto Set“
e Intensyvaus vėsinimo funkcija „Super-Cool“
f Intensyvaus šaldymo funkcija „Super-Freeze“
g Skydelio užraktas

5.1 Prieš naudodami pirmą kartą

▶ Nuimkite visas pakavimo medžiagas, laikykite jas vaikams nepasiekiamoje vietoje ir išmeskite aplinkai nekenksmingu būdu.
Prieš dėdami bet kokius maisto produktus į prietaisą, išvalykite jo vidų ir išorę vandeniu ir švelniu plovikliu.
Lygiai pastatę ir išvalę prietaisą, palaukite bent 2 valandas ir tik tada prijunkite jj prie maitinimo šaltinio. Žr. skyrių JRENGIMAS.
Prieš sudėdami maisto produktus, iš anksto atvėsinkite šaldytuvo skyrius naudodami aukštus nustatymus. Intensyvaus šaldymo funkcija „Super-Freeze“ padeda greitai atvėsinti šaldiklio skyrių.
Šaldytuvo ir šaldiklio skyrių temperatūra automatiškai nustatoma atitinkamai į 5 °C ir -18 °C. Tai yra rekomenduojami nustatymai. Jei norite, galite pakeisti šias temperatūras rankiniu būdu. Žr. skyrių RANKINIO REGULIAVIMO REŽIMAS.

5.2 Jutikliniai klavišai

Valdymo skydelio mygtukai yra jutikliniai klavišai, kurie sureaguoja lengvai prilietus pirštu.

5.3 Prietaiso jjungimas / išjungimas

Prietaisas pradeda veikti iš karto, kai yra prijungiamas prie maitinimo šaltinio.

Kai prietaisas jungiamas pirmą kartą, rodoma faktinė šaldytuvo ir šaldiklio temperatūra („a“ ir „b“). Sumirksi ekranas. Jei durelės uždarytos, jis išsijungia po 30 sekundžių.

Gali būti, kad aktyvus skydelio užraktas.

Pastaba. Išankstiniai nustatymai

▶ Prietaise iš anksto nustatyta rekomenduojama temperatūra – 5 °C (šaldytuve) ir -18 °C (šaldiklyje). Esant įprastoms aplinkos sąlygoms, temperatūros nustatyti nereikia.
▶ Srities „My Zone“ stalčiaus išankstinio nustatymo funkcija yra „Fruit&Veg“.
Kai prietaisas jjungiamas po atjungimo nuo pagrindinio maitinimo šaltinio, gali prireikti iki 12 valandų, kol bus pasiekta tinkama temperatūra.

Prieš išjungdami prietaisą jį ištuštinkite. Norėdami išjungti prietaisą, ištraukite maitinimo laidą iš elektros lizdo.

5.4 Budėjimo režimas

Ekranas išsijungia automatiškai praėjus 30 sekundžių po klavišo paspaudimo. Ekranas automatiškai užrakinamas. Jis užsidega automatiškai, paspaudus bet kurį klavišą arba atidarius dureles ir (arba) stalčių.

5.5 Skydelio užrakinimas / atrakinimas

Pastaba. Skydelio užraktas

Jei 30 sekundžių nepaspaudžiamas joks klavišas, valdymo skydelis automatiškai užblokuojamas, kad nebūtų aktyvintas. Norint atlikti bet kokius nustatymus, valdymo skydelis turi būti atrakintas.

Palieskite mygtuką „G“ 3 sekundes, norėdami užblokuoti visus skydelio elementus, kad jie nebūtų aktyvinti (5.5 pav.). Dabar rodomas susijęs indikatorius „d”.

▶ Norėdami atrakinti, dar kartą palieskite klavišą.

5.6 Atidarytų durelių signalas

Kai vienos iš šaldytuvo durelių laikomos atidarytos ilgiau nei 1 minutę, įsijungia atidarytų durelių signalas. Signalą galima nutildyti uždarius dureles. Jei durelės paliekamos atidarytos ilgiau nei 7 minutes, šaldytuvo viduje esanti lemputė ir valdymo skydelio apšvietimas automatiškai išsijungia.

5.7 Pasirinkite darbo režimą

Gali prireikti pasirinkti vieną iš toliau nurodytu dviejų prietaiso nustatymo būdu.

5.7.1-1 5.7.1-2 Auto Set 3 Sec. Wifi Auto Set 3 Sec. Wifi

5.7.1 Automatinio nustatymo režimas „Auto Set“

Jei neturite jokių specialių reikalavimų, rekomenduojame naudoti automatinio nustatymo režimą „Auto Set”. Režimu prietaisas gali automatiškai reguliuoti temperatūros nustatymą pagal aplinkos temperatūrą ir temperatūros pokyčius prietaise. Šios funkcijos visiškai nereikia reguliuoti rankomis.

1. Atrakinkite skydelj paspausdami mygtuką „G“, jei jis užrakintas (5.5 pav.).
2. Palieskite klaviša „D“ (5.7.1.1 pav.)
3. Užsidega indikatorius „d3“ ir funkcija suaktyvinama (5.7.1-2 pav.).

Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungt

5.7.2 Rankinio reguliavimo režimas

Jei norite reguliuoti prietaiso temperatūrą rankiniu būdu, kad galėtumėte laikyti tam tikrus maisto produktus, temperatūrą galite nustatyti temperatūros reguliavimo klavišu.

Pastaba. Konfliktas su kitomis funkcijomis

Temperatūros reguliuoti negalima, jei jjungta bet kuri kita funkcija („Super-Cool“, „SuperFreeze“, „Hoiday“ arba „Auto Set“) arba ekranas užrakintas. Atitinkamas indikatorius mirksės kartu su garsiniu signalu.

5.7.2.1 Šaldytuvo temperatūros reguliavimas

1. Atrakinkite skydelj paspausdami mygtuką „G”, jei jis užrakintas (5.5 pav.)
2. Palieskite mygtuką „A“ (šaldytuvas), kad pasirinktumėte šaldytuvo skyrių. Rodoma faktinė temperatūra šaldytuvo skyriuje (5.7.2-1 pav.)
3. Nuosekliai lieskite klavišą „A“ (šaldytuvas), kol sumirksės pageidaujama temperatūros vertė (5.7.2-2 pav.). Kiekvieną kartą palietus klavišą pasigirs signalas. Temperatūra didinama 1 °C padalomis nuo mažiausios 1 °C iki didžiausios 9 °C. Optimali temperatūra šaldytuve yra 5 °C. Nustačius žemesnę temperatūrą be reikalo suvartojama daugiau energijos.
4. Norėdami patvirtinti palieskite bet kurį klavišą, išskyrus „A“ (šaldytuvas), arba nustatymas patvirtinamas automatiškai po 5 sekundžių. Rodoma temperatūra nustoja mirksėti.

5.7.2.2 Šaldiklio temperatūros reguliavimas

1. Atrakinkite skydelj paspausdami mygtuką „G“, jei jis užrakintas (5.5 pav.)
2. Palieskite klavišą „B“ (šaldiklis), kad pasirinktumėte šaldiklio skyrių. Rodoma faktinė temperatūra šaldiklio skyriuje (5.7.2-3 pav.).
3. Nuosekliai lieskite klavišą „B“ (šaldiklis), kol sumirksės pageidaujama temperatūros vertė (57.2-4 pav.). Kiekvieną kartą paspaudus klavišą pasigirs signalas. Temperatūra didinama 1 °C padalomis nuo -14 °C iki -24 °C. Optimali temperatūra šaldiklyje yra -18 °C. Nustačius žemesnę temperatūrą be reikalo suvartojama daugiau energijos.
4. Norėdami patvirtinti palieskite bet kurį klavišą, išskyrus „B“ (šaldiklis), arba nustatymas patvirtinamas automatiškai po 5 sekundžių. Rodoma temperatūra nustoja mirksėti.

Pastaba. Poveikis temperatūrai

5.7.2-2 05c Fridge 5.7.2-1 07c Fridge

- 18t Freezer 5.7.2-4 - 20t Freezer 5.7.2-3

Prietaiso vidaus temperatūrai įtakos turi šie veiksniai:

▶ aplinkos temperatūra;

▶ laikomų maisto produktų kiekis;

▶ durelių atidarymo dažnis;

▶ prietaiso jrengimas.

5.8-1 5.8-2 Super-Cool 3 Sec.Holiday Super-Cool 3 Sec.Holiday

5.8 Intensyvaus vėsinimo funkcija „Super-Cool“

Junkite intensyvaus vėsinimo funkciją „Super-Cool“ jei šaldytuve norite laikyti didesnį maisto produktų kiekį (pavyzdžiui, apsipirkus). „Super-Cool“ funkcija pagreitina šviežio maisto aušinimą ir apsaugo jau laikomas prekes nuo nepageidaujamo atšilimo. Kai funkcija paleidžiama, temperatūra siekia beveik +1 °C.

1. Atrakinkite skydelj paspausdami mygtuką „G”, jei jis užrakintas (5.5 pav.).
2. Palieskite klaviša „E“ („Super-Cool“) (5.8.-1 pav.).
3. Užsidega indikatorius „e“ ir funkcija suaktyvinama (5.8.-2 pav.).
   Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungt

Pastaba. Automatinis išjungimas

Ši funkcija automatiškai išsijungia po 4 valandų.

5.9-1 Super-Frz. —— 5.9-2 Super-F/z.

Šviežius maisto produktus reikia kuo greičiau visiškai užšaldyti. Taip išsaugoma geriausia maistinė vertė, išvaizda ir skonis. „Super-Freeze“ funkcija pagreitina šviežių maisto produktų užšaldymą ir apsaugo jau laikomus produktus nuo nepageidaujamo atšilimo. Jei vienu metu norite užšaldyti didelį kiekį maisto produktų, rekomenduojama jjungti „Super-Freeze“ funkciją 24 val. prieš naudojant užšaldymo sritį. Kai funkcija paleidžiama, temperatūra yra žemesnė nei -24 °C.

1. Atrakinkite skydelj paspausdami mygtuką „G”, jei jis užrakintas (5.5 pav.).
2. Palieskite klaviša „F“ („Super-Freeze“) (5.9.-1 pav.).
3. Užsidega indikatorius „f“ ir funkcija suaktyvinama (5.9.-2 pav.).

Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungt

Pastaba. Automatinis išjungimas

Intensyvaus šaldymo funkcija „Super-Freeze“ automatiškai išsijungs po 50 valandų. Tada prietaisas veiks anksčiau nustatyta temperatūra.

5.10 Atostogų funkcija „Holiday“

Šia funkcija nustatoma nuolatinė šaldytuvo temperatūra – 17°C.

Tai suteikia galimybę laikyti tuščio šaldytuvo dureles uždarytas, kad ilgą laiką nenaudojant prietaiso neatsirastų nemalonaus kvapo ar pelėsių (pvz., atostogų metu). Šaldiklio skyriui jūsų nustatymas netaikomas.

1. Atrakinkite skydelj paspausdami mygtuką „G“, jei jis užrakintas (5.5 pav.)
2. Palieskite klaviša „E“ („Super-Cool“) 3 sekundes (5.10 pav.). Užsidega indikatorius „d2“ ir suaktyvinama funkcija.

Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjung

5.10 Super-Cool 3 Sec. Holiday

ISPÈJIMAS!

Veikiant atostogų funkcijai „Holiday“ piktogramų „Fruit&Veg“, „Quick Cool“, „0 °C Fresh“ nustatymai srityje „Myzone“ bus išjungti, o temperatūros šiame skyriuje nebus galima reguliuoti. Išjungus atostogų „Holiday“ funkciją, šaldytuvo ir „Myzone“ skyriuose veiks ankstesnis nustatymas.

5.11 Srities „My Zone“ stalčius

Šaldytuvo skyriuje jrengtas stalčius „My Zone“ (5.11 pav.). Galimos šios funkcijos:

Ši funkcija tinka šviežiems vaisiams ir daržovėms laikyti.

Pastaba. Funkcija „Fruit & Veg.“

Šalčiui jautrių vaisių, pavyzdžiui, ananasų, avokadų, bananų, greipfrutų, ir daržovių, pavyzdžiui, bulvių, baklažanų, pupelių, agurkų, cukinijų, pomidorų ir sūrio, nelaikykite „My Zone“ stalčiuje.

Naudojant šią funkciją „MyZone” stalčiuje nustatoma 0 °C temperatūra. Tinka laikyti šviežią maistą, pvz., mėsą ar žuvį. Dauguma maisto produktų išlieka švieži 0 °C temperatūroje jų neužšaldant.

Pastaba. Funkcija „0 °C Fresh“

Kadangi vandens kiekis mėsoje yra skirtingas, kai kuri daugiau drėgmės turinti mėsa užšąla žemesnėje nei 0 °C temperatūroje. Taigi iš karto supjaustytą mėsą reikėtų laikyti „My-Zone“ dėžėje, mažiausiai 0 °C temperatūroje.

Ši funkcija leidžia laikyti tokius produktus kaip sūris, švieži makaronai ir pieno produktai. Skyriuje „MyZone“ nustatyta +2 °C temperatūra.

Pastaba. Stalčius „MyZone“

Skyriuje „My Zone“ visada turi būti aktyvinta viena iš trijų funkcijų
Norėdami sumažinti šaldytuvo skyriaus temperatūrą, naudokite funkciją „Q Cool”. Norėdami ją padidinti, naudokite funkciją „Fruit & Veg.“.

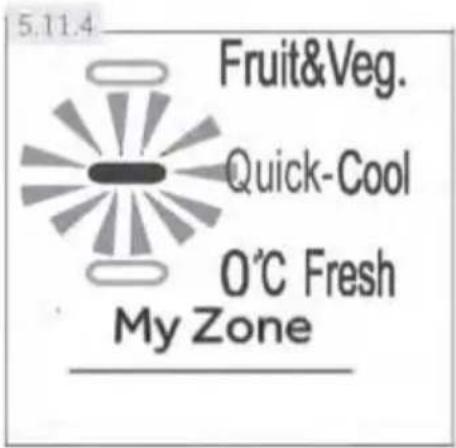

5.11.4 Fruit&Veg. Quick-Cool O°C Fresh My Zone

5.11.4 Pasirinkite dėžutės „MyZone“ funkciją

1. Atrakinkite skydelj paspausdami mygtuką „G”, jei jis užrakintas (5.5 pav.).
2. Nuosekliai lieskite klavišą „C“ („MyZone“), kol sumirksės norima funkcija „c“ (5.11.4 pav.).
3. Po kelių sekundžių indikatorius „c“ ims šviesti nepertraukiamai ir nustatymas bus patvirtintas.

5.12 HUMIDITYZONE1

5.12 HUMIDITYZONE

Srities „HUMIDITY ZONE“ stalčius skirtas salotoms, vaisiams ir daržovėms laikyti

5.13 Patarimai, kaip laikyti šviežius maisto produktus

5.13.1 Laikymas šaldytuvo skyriuje

Šaldytuvo temperatūra turi būti ne aukštesné nei 5 °C.

Prieš sudedant karštą maistąj prietaisą, jj reikia atvėsinti iki kambario temperatūros.
Prieš sudedant maisto produktus i šaldytuvą, juos reikia nuplauti ir nusausinti.
▶ Šaldytuve laikomus maisto produktus reikia tinkamai uždaryti, kad nepakistų kvapas ar skonis.
▶ Nelaikykite pernelyg didelio maisto produktų kiekio. Tarp maisto produktų palikite tarpų, kad aplink juos galėtų cirkuliuoti šaltas oras ir būtų tolygiau vėsinama.

▶ Kasdien valgomus maisto produktus reikėtų laikyti lentynos priekyje.

Palikite tarpą tarp maisto produktų ir vidinių prietaiso sienelių, kad oras galėtų cirkuliuoti. Specialiai nelaikykite maisto produktų prie galinės sienelės – maistas gali prie jos prišalti. Stenkitės, kad maistas (ypač riebus ar rūgštus) nesiliestų su vidinių įdėklu, nes riebalai / rūgštis gali pažeisti vidinį įdėklą. Aptikę riebalų / rūgšties nešvarumus juos nuvalykite.

▶ Šaldytą maistą galima palengva atitirpinti šaldytuvo skyriuje. Tai taupo energiją.

Nemalonus kvapas šaldytuvo viduje – tai ženklas, kad kažkas išsiliejo ir reikia išvalyti. Žr. skyrių PRIEŽIŪRA IR VALYMAS.

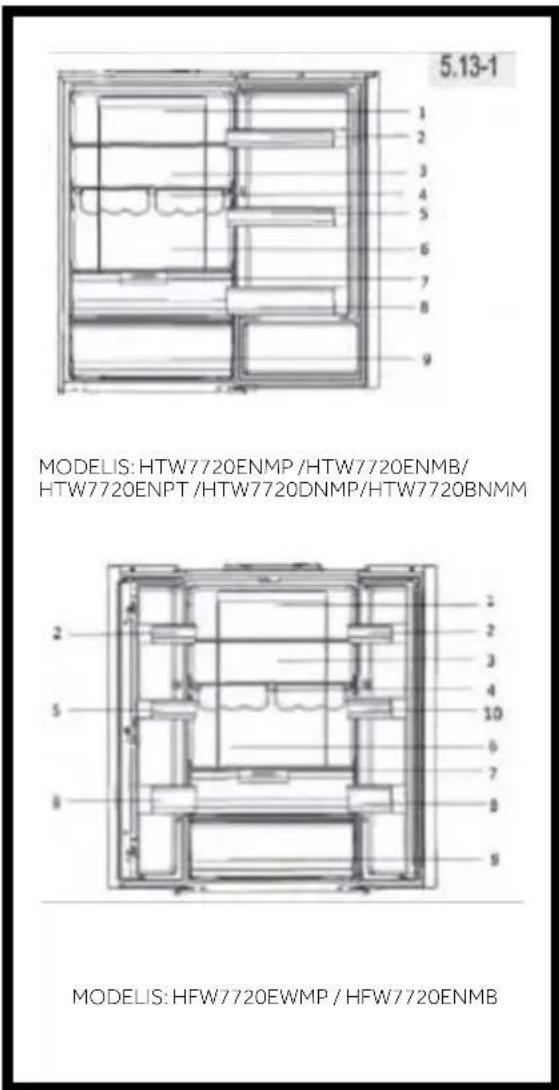

Skirtingus maisto produktus reikėtų sudėti skirtingose vietose atsižvelgiant i jų savybes (5.13-1 pav.).

1 Marinuoti maisto produktai, konservuotas maistas ir kt.
2 Sviestas, sūris, kiaušiniai, prieskoniai ir kt.
3 Užkandžiai ir kt.
4 Vynas, šampanas ir kt.
5 Kiaušiniai, konservuotas maistas, prieskoniai ir kt.
6 Makaronai, pienas, tofu, pieno produktai ir kt.
7 „Humidity Zone“: salotos, vaisiai ir daržovės
8 Gérimai ir maistas buteliuose
9 Srities „My Zone“ stalčius Vaisiai, daržovės, salotos („Fruit & Veg.“) konservuoti gėrimai („S-Cool“) Žalias šviežias maistas („0°C Fresh“)
1 Marinuoti maisto produktai, konservuotas maistas ir kt.
2 Sviestas, sūris, kiaušiniai, prieskoniai ir kt.
3 Užkandžiai ir kt.
4 Vynas, šampanas ir kt.
5 Kiaušiniai, konservuotas maistas, prieskoniai ir kt.
6 Makaronai, pienas, tofu, pieno produktai ir kt.
7 „Humidity Zone“: salotos, vaisiai ir daržovės
8 Gérimai ir maistas buteliuose
9 Srities „My Zone“ stalčius Vaisiai, daržovės, salotos („Fruit & Veg.“), gėrimai skardinėse („S-Cool“) Termiškai neapdoroti, švieži maisto produktai (funkcija „0 °C Fresh“)
10 Vandens bakas: Geriamajam vandeniui laikyti (HFW7720EWMP)

5.13-1 MODELIS: HTW7720ENMP /HTW7720ENMB/ HTW7720ENPT /HTW7720DNMP/HTW7720BNMM MODELIS: HFW7720EWMP / HFW7720ENMB

5.13.2 Laikymas šaldiklio skyriuje

▶ Šaldiklio temperatūra turi būti -18 °C.
Likus 24 valandoms iki užšaldymo, jjunkite „Super-Freeze“ funkciją: mažam maisto produktų kiekiui pakanka 4–6 valandų.
Prieš sudedant karštą maistą i šaldiklio skyrių, jį reikia atvėsinti iki kambario temperatūros.
▶ Maistas, suskirstytas mažomis porcijomis, užšals greičiau, jį bus lengviau atitirpinti ir gaminti. Rekomenduojamas kiekvienos porcijos svoris – ne daugiau nei 2,5 kg.
Prieš sudedant maisto produktus i šaldiklj, juos geriau supakuoti. Pakuotės išorė turi būti sausa, kad maišeliai nesuliptų. Pakavimo medžiagos turi būti bekvapės, sandarios, nenuodingos ir netoksiškos.
Kad nepraleistumėte produktų laikymo termino pabaigos, ant pakuotės nurodykite užšaldymo datą, terminą ir maisto produkto pavadinimą, atsižvelgdami į skirtingų maisto produktų laikymo terminus.
▶ ĮSPĖJIMAS! Rūgštys, šarmai, druskos ir kt. gali pažeisti vidinį šaldiklio paviršių. Nedėkite šių medžiagų turinčių maisto produktų (pvz., jūrinės žuvies) tiesiai ant vidinio paviršiaus. Sūrų vandenį šaldiklyje reikia nedelsiant išvalyti.
▶ Neviršykite gamintojų rekomenduojamos maisto produktų laikymo trukmės. Iš šaldiklio išimkite tik reikiamą maisto produktų kiekį.
▶ Greitai suvartokite atitirpintą maistą. Atitirpinto maisto negalima pakartotinai užšaldyti, nebent prieš tai jis buvo termiškai apdorotas. Priešingu atveju jo valgyti negalima.
▶ ľ šaldiklio skyrių nesudėkite pernelyg daug šviežio maisto. Šaldiklio šaldymo pajėgumas nurodytas skyriuje TECHNINIAI DUOMENYS arba tipo duomenų lentelėje.
Priklausomai nuo maisto produktų savybių, juos galima laikyti šaldiklyje ne aukštesnėje kaip -18 °C temperatūroje nuo 2 iki 12 mėnesių (pvz., mėsa: 3–12 mėn., daržovės: 6–12 mėn.)
▶ Norėdami užšaldyti šviežius maisto produktus, stenkitės, kad jie nesiliestų su jau užšaldytu maistu. Atitirpimo pavojus!

5.13.3 Laikydami komerciniais tikslais užšaldytus maisto produktus, laikykitės toliau nurodytų rekomendacijų.

Visada laikykitės gamintojų nurodymų, kiek laiko turėtumėte laikyti maisto produktus. Nelaikykite produktų ilgiau nei rekomenduojama!
▶ Jsigytus produktus stenkitės sudėti į prietaisą kuo greičiau, kad būtų išsaugota maisto kokybė.
Pirkite šaldytus maisto produktus, kurie buvo laikomi -18 °C ar žemesnėje temperatūroje.
▶ Stenkitės nepirkti maisto produktų, ant kurių pakuočių yra ledo ar šerkšno – tai rodo, kad produktai galėjo būti iš dalies atitirpinti ir vėl užšaldyti. Pakilusi temperatūra paveikia maisto kokybę.

5.14.1 Vandens dozatorius (HFW7720EWMP)

Naudojant vandens tiekimo jrenginj (5.14.1 pav.) galima jsipilti atvėsinto geriamojo vandens.

Prieš naudojant pirmą kartą, vandens talpykłą reikia išvalyti (žr. PRIEŽIŪRA IR VALYMAS).

ÍSPÉJIMAS!

Naudokite tik geriamajj vandenj.

5.14.1 A C

1. Isitikinkite, kad vandens talpykla yra tinkamai jdéta (žr. skyrių IRANGA)
2. Pasukite ir pakelkite apvalų dangtelį (A), tada pripildykite vandens talpyklą šviežiu geriamuoju vandeniu.
3. Pripilkite vandens tik iki žymės (1,8 1), nes atidaran ir uždarant dureles jis gali išbėgti.
4. Uždarykite apvalų dangtį, kol jis užsifiksuos.

VANDENS DOZATORIUS

\~ Prieš vėl pripildydami išpilkite vandens likučius ir išvalykite vandens talpyklą.
\~ Jei nenaudosite vandens talpyklos ilgą laiką, ištuštinkite ją, išvalykite ir jdėkite.
\~ Vandens talpyklos dangtelis (C) taip pat naudojamas energijai taupyti. Jei ilgą laiką nevartosite vandens iš vandens tiekimo jrenginio, vis tiek uždékite dangtelį dėl geresnės izoliacijos ir energijos taupymo.

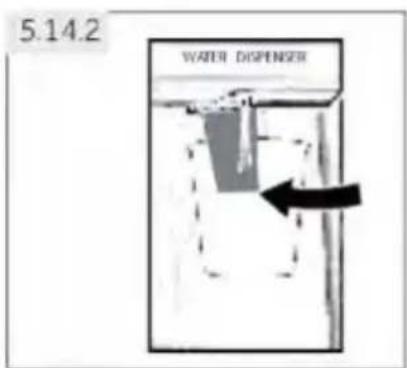

5.14.2 WATER DISPENSER

5.14.2 Vandens tiekimo jrenginio naudojimas

1. Padėkite stiklinę po vandens išleidimo anga.
2. Stiklinę švelniai stumkite jrèmę j vandens tiekimo jrenginio svirtelę.
   Įsitikinkite, kad stiklinė yra viename lygyje su vandens tiekimo įrenginiu, kad vanduo neišsiliety.

5.14 „Wi-Fi“ režimo nustatymas

PROGRAMĖLIŲ SUSIEJIMO PROCEDŪRA

1 veiksmas

- Atsisiųskite „hOn“ programėlę parduotuvėse

2 veiksmas

- Susikurkite paskyrą „hOn" programėlėje arba prisijunkite, jei paskyrą jau turite

3 veiksmas Vadovaukitės susiejimo instrukcijomis „hOn“ programėlėje

„Wi-Fi“ modulio aktyvinimas

• Palieskite mygtuką „D“ valdymo skydelyje 3 sekundes, norėdami ijungti „Wi-Fi“ modulį
• Jsijungia „Wi-Fi“ modulus ir pradeda mirksèti „Wi-Fi“ piktograma.
• Jei vyno šaldytuvas užregistruotas, bet „Wi-Fi“ išjungtas, piktograma mirksi.
• Jei šaldytuvas užregistruotas ir prisijungęs, „Wi-Fi“ piktograma šviečia nuolat.
• Norėdami iš naujo nustatyti „Wi-Fi“, valdymo pulte palieskite klavišą „D“ ir palaikykite 3 sekundes.

Energijos taupymo patarimai

▶ Jsitikinkite, kad prietaiso ventiliacija yra tinkama (žr. JRENGIMAS).
Nejrenkite prietaiso tiesioginiuose saulės spinduliuose arba šalia karščio šaltinių (pvz., viryklių, šildytuvų).
Stenkitės be reikalo nenustatyti žemos temperatūros prietaise. Kuo žemesnė temperatūra nustatoma prietaise, tuo daugiau energijos suvartojama.
Tokios funkcijos, kaip „SUPER-FREEZE“ arba „SUPER-COOL“ sunaudoja daugiau energijos.
Prieš dédami šiltą maistąj prietaisą palaukite, koljis atvės.
▶ Laikykite prietaiso dureles atidarytas kuo rečiau ir trumpiau.
▶ Neperpildykite prietaiso, kad nesutriktų oro cirkuliacija.
▶ Stenkitės, kad maisto produktų pakuotėse nebūtų oro.
▶ Pasirūpinkite, kad durelių sandarikliai būtų švarūs ir durelės visada tinkamai užsidarytų.
Šaldytą maistą atitirpinkite šaldytuvo skyriuje.
Siekiant sutaupyti kuo daugiau energijos, prietaiso stalčius, maisto produktų dėžė ir lentynos turi būti švarios, kaip gamykloje, o maisto produktai turi būti dedami neuždengiant ortakių oro išleidimo angos.

Pastaba. Nuo modelio priklausantys skirtumai

Dėl skirtingų modelių jūsų gaminys gali turėti ne visas toliau nurodytas funkcijas. Žr. skyrių GAMINIO APRAŠYMAS.

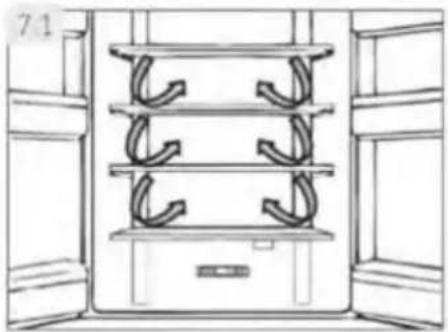

Šaldytuve jrengta šoninio oro srauto sistema – vėsaus oro srautai cirkuliuoja kiekvieno lygio lentynose (7.1 pav.). Tai padeda palaikyti vienodą temperatūrą, kad maistas ilgiau išliktų šviežias.

7.2 ① ②

7.2 Reguliuojamos lentynos

Lentynų aukštį galima reguliuoti pagal jūsų produktų laikymo poreikius.

1. Norėdami perkelti lentyną, pirmiausia ją nuimkite pakeldami galinį kraštą (1) ir ištraukdami (2) (7.2 pav.).
2. Norėdami ją įstatyti, uždėkite ant ąselių abiejose pusėse ir įstumkite iki galo, kol lentynos galinė dalis užsifiksuos šonuose esančiuose grioveliuose.

Pastaba. Lentynos

Isitikinkite, kad visi lentynos kraštai yra viename lygmenyje.

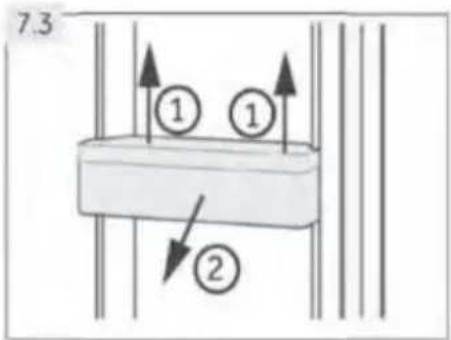

7.3 ① ① ②

7.3 Išimamos durelių lentynėlės

Durelių lentynėles galima išimti norint jas išvalyti. Uždėkite rankas ant abiejų lentynėlės pusių, pakelkite ją aukštyn (1) ir ištraukite (2) (7 3 pav.). Norėdami įstatyti durelių lentynėlę, pirmiau nurodytus veiksmus atlikite atvirkštine tvarka.

Informacijos apie „My Zone“ skyriaus (7.4 pav.) naudojimą ir nustatymą pateikta skyriuje NAUDOJIMAS („My Zone“ stalčius).

7.5 PASIRINKTINAL. Tinkamos temperatūros indikatorius „OK“

Tinkamos temperatūros indikatorių (7.5 pav.) galima naudoti žemesnei nei +4 °C temperatūrai nustatyti. Palaipsniui mažinkite temperatūrą, kol pasirodys ženklas „OK”.

7.5 OK

Pastaba. Ženklas „OK“

Jungus prietaisą gali prireikti iki 12 valandų, kol bus pasiekta tinkama temperatūra.

7.6 Išimamas šaldiklio stalčius

Norėdami išimti stalčių, ištraukite maksimaliai (1), pakelkite ir išimkite (2) (pav. 7.6). Norėdami įstatyti stalčių, pirmiau nurodytus veiksmus atlikite atvirkštine tvarka.

7.7 Išimama vandens talpykla (HFW7720EWMP)

Norint išvalyti vandens talpyklą (7.7 pav.), ją galima išimti ir vėl įstatyti taip pat, kaip ir durelių lentynėles.

Vandens talpyklos jdėjimas

Idėkite vandens talpyklą tokia padėtimi, kad vandens išleidimo anga (B) tilptų į angą durelėse. Įsitikinkite, kad vandens talpykla užsifiksavo.

A 7.7 B

Pastaba.

\~ Jei vandens talpykla jdėta netinkamai, vanduo gali lašėti ties jungtimi.
\~ Stengdamiesi nepažeisti vandens talpyklos, nenaudokite pernelyg didelės jėgos ją nuimdami arba uždėdami.

7.8 3D šaldiklio stalčius

Šaldiklio stalčius (7.8 pav.) galima ištraukti tiesiai ir iki galo. Jie sumontuoti ant lengvai besisukančių teleskopinių bėgelių, kad galėtumėte patogiai sudėti ir išimti šaldytus maisto produktus. Dėl automatinio durelių uždarymo mechanizmo jas naudoti yra paprasta ir taupoma energija

Pernelyg neperkraukite stalčių – didžiausia kiekvieno stalčiaus apkrova yra 35 kg!

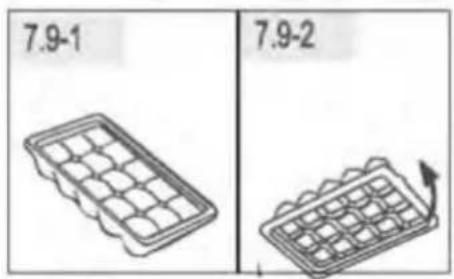

7.9 Ledo kubelių padėklas

1. Pripilkite j ledo kubelių dėklą 3/4 vandens ir įdėkite jj i vieną iš šaldiklio stalčių (7.9-1 pav.).
2. Norėdami išimti ledo kubelius šiek tiek pasukite padėklą arba pakiškite jį po tekančiu vandeniu (7.9-2 pav.).

7.10 Daylight

Atidarius dureles užsidega salono šviesos diodo lemutė. Šviesų veikimui neturi įtakos jokie kiti prietaiso nustatymai.

7.11 Atlenkiamas butelių laikiklis

lprastas naudojimas

1. Patraukite žemyn butelių stovo laikiklius (7.11-1 pav.).
2. Jstatykite butelius j stovą (7.11-2 pav.).
   Kai butelių laikiklis nenaudojamas, jį galima atlenkti atgal, kad būtų sutaupyta vietos.

7.11.2 Maks. 10 kg

ÍSPÉJIMAS!

Užtikrinkite, kad bendras butelių svoris neviršytų 10 kg.

7.12 HUMIDITY ZONE

7.12 „HUMIDITY ZONE“

Norėdami naudoti „HUMIDITY ZONE“ (7.12 pav.), patikrinkite sekcijos NAUDOJIMA (“HUMIDITY ZONE”)

ISPÈJIMAS!

Prieš valydami atjunkite prietaisą nuo maitinimo šaltinio.

8.1 Bendroji informacija

Valykite prietaisą tada, kai jame laikote tik nedidelį kiekį maisto produktų arbajis yra tuščias. Prietaisą reikia valyti ne rečiau kaip kartą per keturias savaites, kad būtų užtikrinta tinkama priežiūra ir nebūtų nemalonių laikomo maisto kvapų.

ISPÈJIMAS!

▶ Prietaiso nevalykite kietais šepečiais, vieliniais šepečiais, skalbimo milteliais, benzinu, amilacetatu, acetonu ir panašiais organiniais tirpalais, taip pat rūgštiniais arba šarm tirpalais. Kad išvengtumėte pažeidimų, valykite specialiu šaldytuvo plovikliu.
▶ Valydami ant prietaiso nepurkškite ir nepilkite skysčių.
▶ Prietaisui valyti nenaudokite vandens purkštuvo ar garų.
▶ Nevalykite šaltų stiklo lentynų karštu vandeniu. Dėl staigaus temperatūros pokyčio stiklas gali suskilti.
Dirbdami nelieskite šaldiklio skyriaus vidinio paviršiaus, ypač šlapiomis rankomis, nes rankos gali prišalti prie paviršiaus.
▶ Pasklidus šilumai patikrinkite šaldytų produktų būklę.

▶ Durelių tarpiklis visada turi būti švarus.
▶ Prietaiso vidų ir korpusą valykite šiltu vandeniu ir neutraliu plovikliu sudrėkinta kempine (8.1 pav.).
▶ Nuskalaukite ir nusausinkite minkšta šluoste.
▶ Neplaukite jokių prietaiso dalių indaplovėje.
▶ Priedą valykite tik šiltu vandeniu ir švelniu neutraliu plovikliu.
Prieš jjungdami prietaisą palaukite bent 5 minutes, nes dažnai jjungiant gali sugesti kompresorius.

Šaldytuvo ir šaldiklio skyrių atitirpinimas atliekamas automatiškai – nereikia rankinio valdymo.

8.3 Galinės lemputės keitimas

JSPÈJIMAS!

Nekeiskite galinės lemputės patys, ją gali pakeisti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Lemputė yra šviesos šaltinis, kuris sunaudoja mažai energijos ir ilgai tarnauja. Jei lemputė veikia nejprastai, susisiekite su klientų aptarnavimo skyriumi. Žr. skyrių KLIENTŲ APTARNAVIMAS.

Lemputès parametrai:

ltampa 12 V Maks. galia: 12 W

8.4 1. 2. 3. 4.

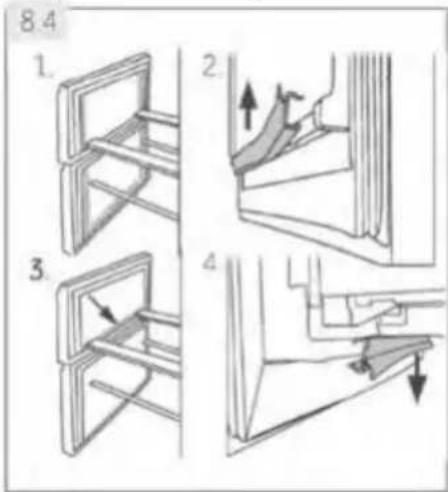

8.4 Nuimami pagalbiniai durelių tarpikliai

Viršutiniame ir apatiniame šaldiklio stalčiuje yra šeši pagalbiniai durelių tarpikliai.

1. Nustatykite penkių nurodytų durelių tarpiklių ant viršutinio ir apatinio šaldiklio stalčiaus padėtį (8.4-1 pav.).
2. Tvirtindami jsitikinkite, kad tarpiklių sulenkimai yra nukreipti j vidų (8.4-2 pav.).
3. Nustatykite viršutinio stalčiaus apatinio tarpiklio padėtį, kaip pavaizduota (8.4-3 pav.).
4. Tvirtindami įsitikinkite, kad tarpiklių sulenkimai yra nukreipti įapačią (8.4-4 pav.).

Šiuos tarpiklius, taip pat besisukančių durelių ir stalčių tarpiklius, galite įsigyti per klientų aptarnavimo skyrių (žr. garantijos kortelę).

8.5 Nenaudojimas ilgesnį laiką

Jei prietaiso nenaudosite ilgesnį laiką ir nejjungsite šaldytuvo atostogų funkcijos „Holiday“:

▶ išimkite maistą.
▶ Atjunkite maitinimo laidą.
▶ Išvalykite prietaisą, kaip aprašyta pirmiau.
▶ palikite šaldytuvo dureles ir šaldiklio stalčius / dureles atidarytus, kad viduje neatsirastų nemalonių kvapų.

Pastaba. Išjungimas

Išjunkite prietaisą tik tuo atveju, jei tai tikrai būtina.

8.6 Prietaiso gabenimas

1. Išimkite visą maistą ir atjunkite prietaisą.
2. Šaldytuvo ir šaldiklio lentynas ir kitas judančias dalis pritvirtinkite lipnia juosta.
3. Nepakreipkite šaldytuvo didesniu nei 45° kampu, kad nepažeistumėte šaldymo sistemos.

ISPÈJIMAS!

▶ Nekelkite prietaiso už rankenų.
▶ Niekada nedėkite prietaiso horizontaliai ant žemės.

8.7 A B

8.7 Vandens talpyklos valymas (HFW7720EWMP)

1. Išimkite vandens talpyklą iš prietaiso.
2. Nuimkite dangtelj (8.7-A pav.).
3. Atsukite vandens tiekimo jrenginio kakliuką (8.7-B pav.).
4. Nuplaukite talpyklą ir vandens tiekimo jrenginio kakliuką šiltu vandeniu ir skystu indų plovikliu. Atidžiai nuskalaukite muilą.
5. Uždėkite vandens tiekimo įrenginio kaklelį, uždarykite dangtelį ir vėl įdėkite talpyklą į prietaisą.

Daugelj iškilusių problemų galite išspręsti patys, neturėdami specialių žinių. Kilus problemai, prieš kreipdamiesi į garantinio aptarnavimo skyrių, patikrinkite visas nurodytas galimybes ir vadovaukitės toliau pateiktais nurodymais. Žr. skyrių KLIENTŲ APTARNAVIMAS.

ISPÈJIMAS!

Prieš atlikdami techninę priežiūrą, išjunkite prietaisą ir ištraukite maitinimo kištuką iš elektros lizdo.
Elektros jrangos techninę priežiūrą turėtų atlikti tik kvalifikuoti elektros specialistai, nes netinkamai atliktas remontas gali sukelti didelę žalą.
▶ Pažeistą maitinimo laidą turi pakeisti tik gamintojas, jo technines priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavjoaus.

9.1 Trikčių šalinimo lentelė

Problema	Galima priežastis	Galimas sprendimas
Kompresorius neveikia.	Maitinimo kištukas nejjungtas j elektros lizdą.Jungtas prietaiso atitirpinimo ciklas.	Prijunkite maitinimo kištuką.Tai normalu veikiant automatiniam atitirpinimui.
Prietaisas aktyvus veikimas yra per dažnas arba per ilgai trunka.	Patalpų arba lauko temperatūra yra per aukšta.Prietaisas kurį laiką buvo išjungtas.Nesandariai uždarytos prietaiso durelės ir (arba) stalčius.Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai.Nustatyta per žema šaldiklio skyriaus temperatūra.Durelių ir (arba) stalčiaus tarpiklis yra nešvarus, susidėvėjęs, įtrūkęs arba nesutampa jo prigludimas.Neužtikrinama reikiama oro cirkuliacija.	Šiuo atveju normalu, kad prietaisas aktyviai veikia ilgiau.Paprastai prietaisui visiškai atvėsti prireikia 8–12 valandų.Uždarykite dureles ir (arba) stalčių ir įsitikinkite, kad prietaisas stovi ant lygaus pagrindo, o dureléms uždaryti nekliudo maisto produktai ar indai.Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.Nustatykite aukštesnę temperatūrą, kol bus pasiekta patenkinama šaldytuvo temperatūra. Šaldytuvo temperatūra stabilizuojasi per 24 valandas.Išvalykite durelių ir (arba) stalčiaus tarpiklj arba kreipkitės į klientų aptarnavimo tarnybą, kad jj pakeistų.Užtikrinkite pakankamą vėdinimą.
Šaldytuvo vidus yra nešvarus ir (arba) iš jo sklinda nemalonus kvapas.	Šaldytuvo vidų reikia išvalyti.Šaldytuve laikomi stiprų kvapą skleidžiantys maisto produktai.	Išvalykite šaldytuvo vidų.Kruopščiai suvyniokite maistą.
Prietaiso viduje nėra pakankamai šalta.	Nustatyta per aukšta temperatūra.Šaldytuve laikomi pernelyg šilti maisto produktai.Vienu metu laikoma per daug maisto produktų.Produktai sudėti pernelyg arti vienas kita.Nesandariai uždarytos prietaiso durelės ir (arba) stalčius.Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai.	Nustatykite temperatūrą iš naujo.Prieš sudėdami produktus į šaldytuvą, visada juos atvėsinkite.Visada laikykite nedidelį maisto produktų kiekį.Palikite tarpus tarp maisto produktų, kad cirkuliuotų oras.Uždarykite dureles ir (arba) stalčių.Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.
Prietaiso viduje per šalta.	Nustatyta per žema temperatūra.Ijungta intensyvaus šaldymo funkcija „Power-Freeze“ arba ji veikia per ilgai.	Nustatykite temperatūrą iš naujo.Išjunkite intensyvaus šaldymo funkciją „Power-Freeze“.
Šaldytuvo skyriaus viduje susidaro drėgmė.	Klimatas pernelyg šiltas ir per drėgnas.Nesandariai uždarytos prietaiso durelės ir (arba) stalčius.Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai.Indai su maistu ar skysčiais palikti atidaryti.	Padidinkite temperatūrą.Uždarykite dureles ir (arba) stalčių.Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.Palaukite, kol karštas maistas atvės iki kambario temperatūros ir uždenkite maistą bei skysčius.
Drėgmė kaupiasi ant šaldytuvo išorinio paviršiaus arba tarp durelių / durelių ir stalčiaus.	Klimatas pernelyg šiltas ir per drėgnas.Durelės ir (arba) stalčius nėra sandariai uždaryti. Susidaro šalto oro prietaiso viduje ir šilto oro jo išorėje kondensacija.	Tai normalu drėgname klimate. Situacija pasikeis sumažėjus drėgmei.Įsitikinkite, kad durelės ir (arba) stalčius yra sandariai uždaryti.
Šaldiklio skyriuje susidarę daug ledo ir šerkšno.	Produktai nebuvo tinkamai supakuoti.Nesandariai uždarytos prietaiso durelės ir (arba) stalčius.Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai.Durelių ir (arba) stalčiaus tarpiklis yra nešvarus, susidėvėjęs, įtrūkęs arba nesutampa jo prigludimas.Kažkas viduje trukdo tinkamai uždaryti dureles ir (arba) stalčių.	Visada gerai supakuokite produktus.Uždarykite dureles ir (arba) stalčių.Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.Išvalykite durelių ir (arba) stalčiaus tarpiklius arba pakeiskite juos naujais.Pakeiskite lentynų, durelių lentynėlių ar vidinių talpyklų padėtį, kad būtų galima uždaryti dureles ir (arba) stalčių.
Prietaisas skleidžia nejprastus garsus.	Prietaisas pastatytas ant nelygaus paviršiaus.Prietaisas liečia šalia jo esantį objektą.	Sureguliuokite kojeles, kad sulygiuotumėte prietaisą.Pašalinkite aplink prietaisą esančius objektus.
Girdimas nežymus garsas, primenantis tekančio vandens garsą.	Tai normalu.	-
Girdimas signalo pypsėjimas.	Šaldytuvo skyriaus durelės atidarytos.	Uždarykite dureles arba nutildykite signalą rankiniu būdu.
Girdimas silpnas ūžesys.	Veikia antikondensacinė sistema.	Tai apsaugo nuo kondensacijos ir yra normalu.
Vidaus apšvietimo ar aušinimo sistema neveikia.	Maitinimo kištukas nejjungtas į elektros lizdą.Netinkamai tiekiamas maitinimas.Nebeveikia šviesos diodo lemputė.	Prijunkite maitinimo kištuką.Patikrinkite, ar į patalpą tiekiama elektros energija. Skambinkite vietos elektros energijos tiekimo įmonei!Norėdami pakeisti lemputę, kreipkitės į techninės priežiūros tarnybą.
Korpuso šonai ir durelių juosta sušyla.	Tai normalu.	-

9.2 Elektros energijos tiekimo nutraukimas

Nutrūkus elektros energijos tiekimui, maistas turėtų išlikti saugiai šaltas apie 12 valandas. Elektros energijos tiekimui nutrūkus ilgesnį laiką, ypač vasarą, vadovaukitės toliau išvardytais patarimais.

▶ Atidarinėkite dureles ir (arba) stalčių kuo rečiau.
▶ Nutrūkus elektros energijos tiekimui, nedėkite į prietaisą papildomų maisto produktų.
▶ Jei apie elektros energijos tiekimo nutraukimą pranešama iš anksto ir jis trunka ilgiau nei 12 valandų, pasigaminkite ledo ir sudėkite jį į šaldytuvo skyriaus viršuje esantį indą.
▶ Nutrūkus elektros energijos tiekimui maisto produktus reikia nedelsiant apžiūrėti.
Kadangi nutrūkus elektros tiekimui ar jvykus kitam gedimui temperatūra šaldytuve pakyla, sumažėja maisto produktų laikymo trukmė ir jų valgomoji kokybė. Siekiant išvengti pavjoaus sveikatai, bet kokius atitirpusius maisto produktus reikia suvartoti arba ilgai nedelsiant išvirti ir vėl užšaldyti (jei tinka).

Pastaba. Atminties funkcija nutrūkus elektros energijos tiekimui

Atkūrus elektros energijos tiekimą, prietaisas veikia tais pačiais nustatymais, kurie buvo naudojami prieš sutrinkant elektros energijos tiekimui.

Norėdami susisiekti su techninės pagalbos tarnyba, apsilankykite mūsų svetainėje: https://corporate.haier-europe.com/en/

Skiltyje „svetainė” pasirinkite savo gaminio prekės ženklą ir šalį. Būsite nukreipti į konkrečią svetainę, kurioje rasite telefono numerį ir formą, skirtą susisiekti su technine pagalba.

I SPÉJIMAS!

▶ Prietaisas yra sunkus. Jam perkelti visada reikės dviejų asmenų.
Laikykite visas pakavimo medžiagas vaikams nepasiekiamoje vietoje ir išmeskite aplinkai nekenksmingu būdu.
▶ Išimkite prietaisą iš pakuotės.
▶ Nuimkite visas pakavimo medžiagas.

10.1 Aplinkos sąlygos

Patalpos temperatūra visada turėtų būti nuo 10 °C iki 43 °C, nes ji gali turėti įtakos temperatūrai prietaiso viduje ir jo suvartojamos energijos kiekiui. Nejrenkite prietaiso šalia kitų neizoliuotų šilumą skleidžiančių prietaisų (orkaičių, šaldytuvų).

10.2 Durelių apsukimas

(tik modelis HTW7720ENMP/HTW7720ENMB)

Prieš jrengdami prietaisą visam laikui, patikrinkite, ar teisinga durelių vyrių padėtis.

Jei reikia, žr. skyrių apie DURELIŲ APSUKIMAS

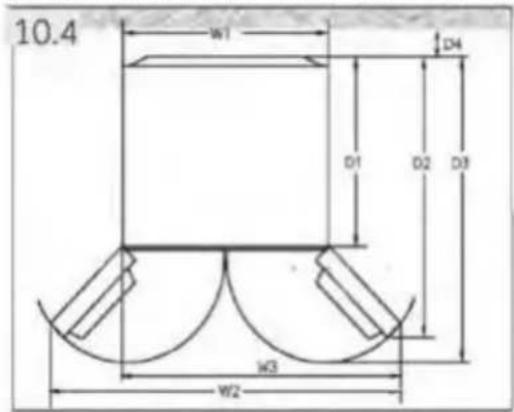

10.3 Erdvės rekomendacija

Rekomenduojama erdvė atidarius duris. (10.4 pav.)

10.4 W1 D4 D1 D2 D3 W3 W2

Modelis	Plotis mm		Gylis mm				Atstumas iki sienos millimetrais
HTW7720ENMP	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMB
HTW7720ENMB	700	-	1198.5	600	1140	1322	100
HTW7720ENPT
HTW7720BNMM
HFW7720EWMP	700	1188	-	600	887	966	100

10.5 >10 cm >10 cm 70 cm

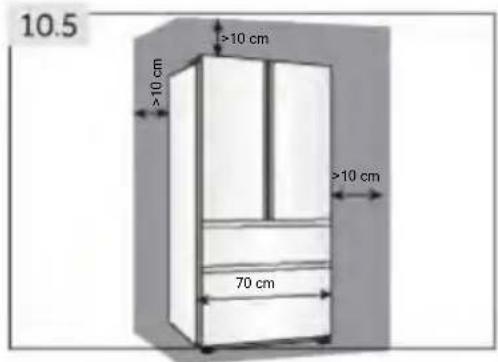

10.4 Ventiliacijos skerspjūvis

Norint užtikrinti pakankamą prietaiso vėdinimą dėl saugumo, rekomenduojame laikytis rekomendacijų dėl vietos(10.5 pav.).

Laisvai pastatomam prietaisui: šis šaldytuvas nėra skirtas naudoti kaip jmontuojamas prietaisas.

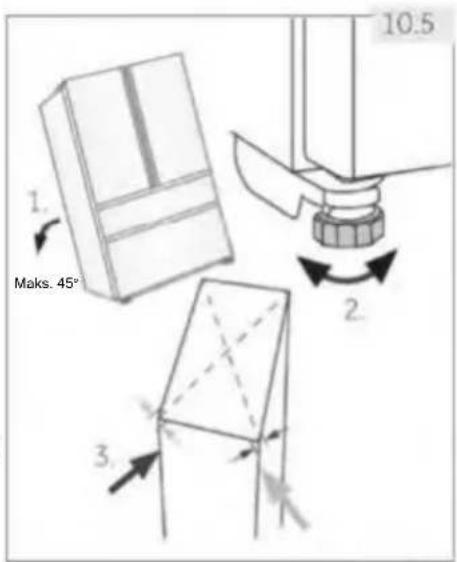

10.5 Prietaiso sulygiavimas

Prietaisą reikia statyti ant lygaus ir vientiso paviršiaus.

1. Šiek tiek pakreipkite prietaisą atgal (10.5 pav.).
2. Nustatykite pageidaujamą kojelių lygi.
3. Stabilumą galima patikrinti pakaitomis patrankant į įstrižaines dalis. Nežymus susvyravimas turi būti vienodas abiejose pusėse. Priešingu atveju rémas gali deformuotis; dėl to durelių sandarikliai gali tapti nesandarūs. Nedidelis pasvyrimas atgal palengvina durelių uždarymą.

Maks. 45° 1. 2. 3. 10.5

10.6 Tikslus durelių sureguliavimas

Jei durelės nėra sulygiuotos, tai galima išspręsti atliekant toliau nurodytus veiksmus.

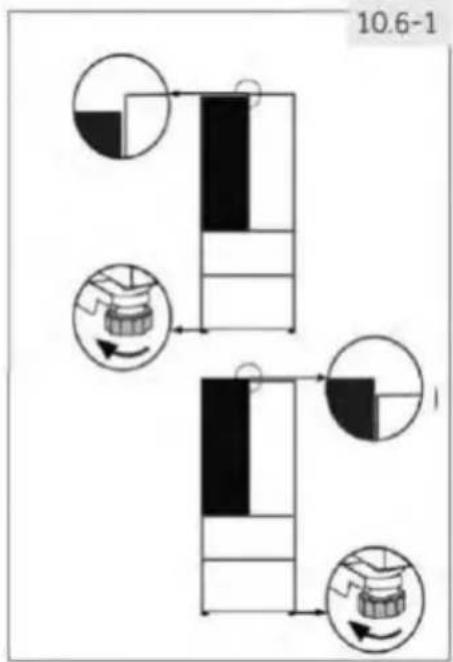

10.6.1 Reguliuojamos kojelės naudojimas

Pasukite reguliuojamą kojelę rodyklės kryptimi (10.6-1 pav.), kad pasuktumėte kojelę aukštyn arba žemyn.

10.6-1

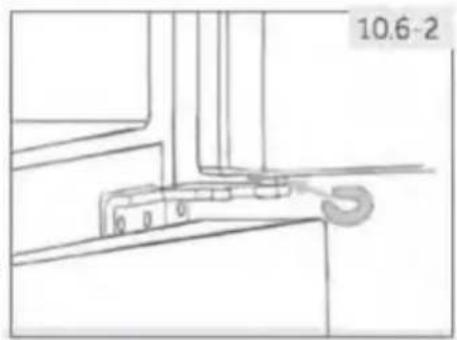

10.6.2 Tarpiklių naudojimas

▶ Atidarykite viršutines dureles ir pakelkite jas.
Rankomis arba įrankiais, pvz., replėmis, atsargiai jkiškite tarpiklį (esantį priedų maišelyje) į baltą plastikinį vidurinio vyrio žiedą (10.6-2 pav.). Nesubraižykite ir nejdaužkite durelių.

Ateityje naudojant šaldytuvą, durelės gali tapti netolygios del laikomų maisto produktų svorio. Tokiu atveju sureguliuokite jas vadovaudamiesi pirmiau nurodytais metodais.

10.7 2 val.

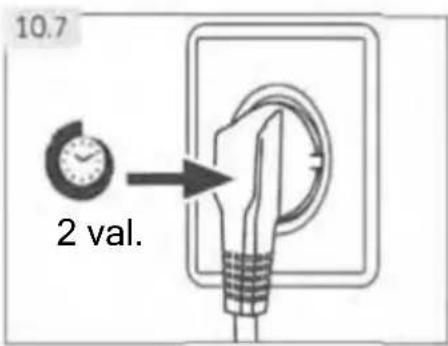

10.7 Laukimo laikas

Kompresoriaus kapsulėje yra priežiūros nereikalaujančios tepalinės alyvos. Transportuojant prietaisą nuožulniai, ši alyva gali pratekėti per uždarą vamzdžių sistemą. Prieš prijungdami prietaisą prie maitinimo šaltinio, palaukite 2 valandas (10.7 pav.), kol alyva sutekės atgalį kapsulę.

10.8 Elektros jungtis

Prieš kiekvieną prijungimą patikrinkite, ar:

▶ maitinimo šaltinis, lizdas ir saugiklis yra tinkami pagal techninių duomenų lentelę;
▶ maitinimo lizdas yra jžemintas ir nenaudojami kelių kištukų įtaisai ar ilgintuvai;
▶ maitinimo kištukas ir lizdas tiksliai sutampa.

Prijunkite kištuką prie tinkamai jrengto buitinio lizdo.

ISPÈJIMAS!

Siekiant išvengti rizikos, pažeistą maitinimo laidą turi pakeisti klientų aptarnavimo skyrius (žr. garantinę kortelę).

Pastatydami prietaisą įsitikinkite, kad maitinimo laidas nejstrigęs ir nepažeistas.

Už prietaiso nelaikykite kelių nešiojamųjų kištukinių lizdų arba nešiojamųjų maitinimo šaltinių.

Saugokitės, kad nekiltų gaisras užsidegus degioms medžiagoms.

JRENGIMO VIETOS NUSTATYMAS

lrenkite prietaisą tokioje vietoje, kurioje aplinkos temperatūra atitiks prietaiso techninių duomenų lentelėje nurodytą klimato klasę.

• Išplėstinė vidutinių platumuų: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 10 iki 32 °C.
• Vidutinių platumu: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 32 °C.
• Subtropinė: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 38 °C.
• Tropinė: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 43 °C.

10.9 Durelių apsukimas

Prieš prijungdami prietaisą prie maitinimo šaltinio, turėtumėte patikrinti, ar durų sūpynės turi pasikeisti iš dešinės (kaip pristatyta) į kairę, jei to reikalauja montavimo vieta ir patogumas.

ÍSPÉJIMAS!

▶ Prietaisas yra sunkus. Durelėms apsukti prireiks dviejų asmenų.
Prieš atlikdami bet kokius veiksmus, pirmiausia atjunkite prietaisą nuo elektros tinklo.
Nepakreipkite prietaiso daugiau nei 45° kampu, kad nepažeistumète aušinimo sistemos.

Surinkimo veiksmai (10.9 pav.):

1. Pasirūpinkite reikiamais įrankiais.

2. Atjunkite prietaisą.

3. Išsukite varžtus, kuriais pritvirtintas priekinis skydelis (1) ir nuimkite skydelj (2). Nuimkite mažą priekinio skydelio dangtį iš kairės į dešinę.

4. Atjunkite prijungimo kabelj.

5. Nuimkite viršutinio vyrio dangtį (1) ir atsukite viršutinį vyrį (tris varžtus) dešinėje pusėje (2).

6. Atsargiai nukelkite atlaisvintas šaldytuvo dureles nuo apatinio vyrio.

7. Norėdami apversti dureles, atsukite dangčio (1) ir durelių stabdiklio (2) su tvirtinimo dalimi (3) varžtus.

8. Nuimkite apatinj viršutinių durelių vyrį.

9. Pakeiskite uždengimo kaiščių ir varžto padėtis prietaiso šone.

10. Perkelkite durelių stabdiklj iš dabartinės padėties į priešingą pusę.

1. 2.

1. Išimkite naują viršutinių durelių apatinį vyrį iš priedų maišelio ir prisukite jį kairėje prietaiso pusėje.

2. Atsargiai užkelkite viršutines dureles ant apatinio vyrio, kad strypas jsistatytų j vyrių cilindra.

3. Išimkite viršutinj vyrj iš priedų maišelio. ľveskite prijungimo kabelį per viršutinj vyrj ir pritvirtinkite viršutinj vyrj trimis varžtais kairėje prietaiso pusėje.

4. Uždėkite vyrių dangtelį (pateiktą priedų maišelyje) ant vyrių.

5. Prijunkite prijungimo kabelj ir jstatykite ji j angą.

6. Vél užděkite priekinj skydelj ir pritvirtinkite jj penkiais varžtais. Pakeitę dureles patikrinkite, ar durelių sandarikliai tinkamai pritvirtinti prie korpuso ir ar visi varžtai gerai priveržti.

11.1 Gaminio aprašas pagal ES reglamentą Nr. 2019/2016

Prekės ženklas	„Haier“
Modelio identifikatorius	HTW7720ENMPHTW7720ENMBHTW7720ENPTHTW7720DNMPHTW7720BNMM	HFW7720EWMPHFW7720ENMB
Modelio kategorija Šaldytuvas-šaldiklis
Energijos efektyvumo klasė E
Metinis energijos suvartojimas (kWh per metus)1) 155 302
Aušinimo tūris (L) 343 337
Šaldymo apimtis (L) 140 140
Įvertinimas žvaigždutėmis
Kitų skyrių temperatūra > 14 °C Netaikoma
Nuo šerkšno apsauganti sistema Taip
Apsauga nutrūkus elektros energijos tiekimui (val.) 12 10
Šaldymo pajėgumas (kg/24 val.) 10
Klimato klasėŠis prietaisas skirtas naudoti aplinkos temperatūrai esant nuo 10 °C iki 43 °C.	SN-N-ST-T
Skleidžiamo triukšmo klasė ir akustinio triukšmo lygis (dB(A) re IpW)	C (37)
Temperatūros kilimo laikas (val.) 12 10
Konstrukcijos tipas	Laisvai pastatomas

^1) Remiantis standartiniais 24 valandų bandymų rezultatais. Faktinis energijos suvartojimas priklausys nuo to, kaip prietaisas naudojamas ir kur jis yra.

11.2 Papildomi techniniai duomenys

Bendras tūris (L)	483	477
Įtampa / dažnis	220–240 V ~/ 50HZ
Įvesties galia (W)	120
Įvesties srovė (A)	1,5
Pagrindinis saugiklis (A)	16
Aušinimo skystis / kiekis	HTW7720ENMP/HFW7720EWMP: R600a/62g
Matmenys (G/P/A milimetrais)	675x700x2006

11.3 Standartai ir direktyvos CE

Šis gaminys atitinka visų taikomų EB direktyvų ir atitinkamų darniųjų standartų, skirtų CE ženklinimui, reikalavimus.

12 – Klientų aptarnavimas

LT

Rekomenduojame mūsų „Haier” klientų aptarnavimo tarnybą ir originalių atsarginių dalių naudojimą. Jei turite problemų su savo prietaisu, pirmiausia peržiūrėkite skyrių TRIKČIŲ ŠALINIMAS Jei nerandate sprendimo, susisiekite su

▶ vietos prekybos atstovą arba
- apsilankykite techninės priežiūros ir pagalbos skyriuje adresu www.haier.com, kur rasite telefono numerius ir DUK bei galėsite pateikti techninės priežiūros paraišką.

Norédami susisiekti su mūsų techninės priežiūros skyriumi, įsitikinkite, kad turite toliau nurodytus duomenis.

Informaciją galima rasti techninių duomenų lentelėje.

Modelis

Serijos Nr.

Garantijos klausimais taip pat peržiūrėkite su gaminiu pateiktą garantijos kortelę.

▶ GALIMYBĖS JSIGYTI ATSARGINIŲ DALIŲ

Termostatus, temperatūros jutiklius, spausdintines plokštes ir šviesos šaltinius galima jsigyti ne trumpiau kaip septynerius metus nuo paskutinio modelio jrenginio pateikimo j rinką.

Durelių rankenos, durelių vyriai, padėklai ir krepšiai – ne trumpiau kaip septynerius metus, o durelių tarpikliai – ne trumpiau kaip 10 metų nuo paskutinio modelio įrenginio pateikimo į rinką.

▶ GARANTIJA

Minimali garantijos trukmė yra: 2 metai ES šalyse, 3 metai Turkijoje, 1 metai JK, 1 metai Rusijoje, 3 metai Švedijoje, 2 metai Serbijoje, 5 metai Norvegijoje, 1 metai Maroke, 6 mėnesiai Alžyre, Tunise teisinės garantijos nereikia.

TECHNINÉ PAGALBA

Norėdami susisiekti su technine pagalba, apsilankykite mūsų svetainėje: https://corporate.haier-europe.com/en/ Skiltyje „svetainė” pasirinkite savo gaminio prekės ženklą ir savo šalį. Būsite nukreipti į konkrečią svetainę, kurioje rasite telefono numerį ir formą, skirtą susisiekti su technine pagalba.

Toliau pateikti mūsų adresai Europoje, kuriais galite kreiptis bendraisiais verslo klausimais.

*Norédami gauti daugiau informacijos apie gaminj, apsilankykite https://eprel.ec.europa.eu/arba nuskaitykite QR, esantj su prietaisu pateiktoje energijos efektyvumo etiketėje.
