MANUALE UTENTE HTW7720BNMM HAIER

IT ATTENZIONE: Rischio di incendio/materiale infi ammabile. Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali in-fi ammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infi ammabili.

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire familiarità col dispositivo e con le relative avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Smaltimento

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali rifiuti domestici. Riportare il prodotto presso la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.

AVVERTENZA!

Rischio di lesione o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i vassoi e i cassetti, oltre che il lucchetto e le guarnizioni della porta al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.

IT

Indice

1 - Informazioni di sicurezza .... 4
2- Impiego conforme allo scopo previsto.... 8
3- Descrizione del prodotto....9
4- Pannello di controllo....11
5- Utilizzo 12
6-Suggerimenti per il risparmio di energia....22
7-Strumentazione 23
8-Cura e pulizia....26
9-Guida alla risoluzione dei problemi....29
10-Installazione....32
11-Dati tecnici 37
12-Servizio di assistenza....38

Prima di accendere il dispositivo per la prima volta, leggere i seguenti suggerimenti di sicurezza:

AVVERTENZA!

Prima di iniziare a usare il dispositivo

▶ Verificare che non vi siano danni verificatisi in fase di trasporto.
Rimuovere completamente l'imballaggio e tenere fuori dalla portata dei bambini.

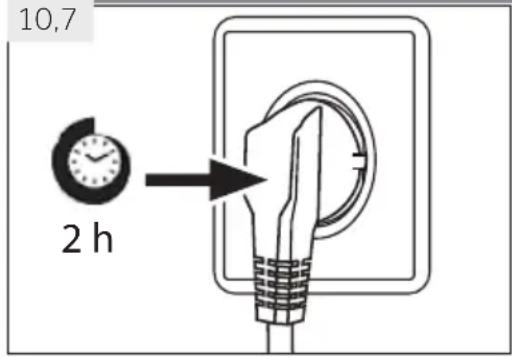

Attendere almeno due ore prima di procedere all'installazione del dispositivo al fine di garantire che il circuito del refrigerante sia completamente operativo.
▶ Spostare sempre il dispositivo in due persone, dato che è molto pesante.

Installazione

L'apparecchiatura dovrebbe essere collocata in un luogo ben ventilato. Verificare che vi sia uno spazio di almeno 10 cm sopra e 10 cm intorno al dispositivo.
Non mettere mai il dispositivo in un'area umida o in una posizione in cui potrebbe essere spruzzato con acqua. Pulire e asciugare gli schizzi di acqua e le macchie con un panno soffice e pulito.

▶ Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di alimentazione (ad esempio: stufe, riscalda- tori).

▶ Installare e livellare il dispositivo in un'area adatta per le sue dimensioni e per il suo uso.

▶ Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

▶ Verificare che le informazioni elettriche sulla targhetta elettrica siano in linea con l'alimentazione disponibile. In caso contrario, contattare un elettricista.

Il dispositivo funziona con una sorgente di alimentazione di questo tipo: 220\~-240 VAC/50 Hz. Delle fluttuazioni di corrente anomale potrebbero impedire l'avvio del dispositivo o danneggiare il controllo della temperatura o il compressore; si potrebbero anche sentire dei rumori anomali in fase di funzionamento. In questo caso è opportuno montare un regolatore automatico.

Servirsi di una presa con messa a terra separata per l'alimentazione che sia facilmente accessibile. L'apparecchiatura deve disporre di una messa a terra.

▶ Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a 3 poli (con messa a terra), adatta per una normale presa a 3 poli. Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere accessibile.

▶ Non usare ciabatte e prolunghe.

AVVERTENZA!

Installazione

▶ Verificare che il cavo di alimentazione non sia intrappolato dal frigorifero. Non inciampare sul cavo di alimentazione.
▶ Non danneggiare il circuito refrigerante.

Uso quotidiano

▶ Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età ed oltre e da persone con ridotte capacità fisi-chè, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso sicuro dell'apparecchiatura stes-sa e se ne hanno compreso i rischi.
▶ Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno che non siano sotto costante supervisione.
▶ I bambini non devono giocare con l'apparecchiatura.
Se gas freddo o altri gas infiammabili perdono nelle immediate vicinanze del dispositivo, disattivare la valvola del gas che perde, aprire porte e finestre e non scollegare o collegare il cavo di alimentazione del frigorifero o di qualsiasi altro dispositivo.
▶ Si prega di notare che il prodotto funziona a una temperatura compresa fra i 10 e i 43°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori all'intervallo indicato.
Non posizionare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra al frigorifero per evitare lesioni personali causate da caduta o scosse elettriche causate dal contatto con l'acqua.
Non tirare le mensole sulla porta. La porta si potrebbe inclinare, ripiano bottiglie si potrebbe togliere e il dispositivo potrebbe traballare.
▶ Aprire e chiudere le porte servendosi unicamente delle maniglie. Lo spazio fra le porte e l'armadietto è molto stretto. Non mettere le mani in queste zone per evitare di pizzicarsi le dita. Aprire e chiudere le porte del frigorifero solo quando non ci sono bambini nella zona di movimento delle porte.
▶ Non conservare o utilizzare materiali infiammabili, esplosivi o corrosivi all'interno del dispositivo o nelle immediate vicinanze.
Non conservare medicine, batteri o agenti chimici all'interno del dispositivo. Questo dispositivo è un elettrodomestico. Consiglia-mo di non conservare materiali che richiedono temperature particolarmente rigide.
Non conservare mai i liquidi in bottiglie o lattine (oltre alle bevande con elevato contenuto alcolico) in particolare bevande gassate all'interno del congelatore, dato che potrebbero esplodere in fase di congelamento.
- Controllare le condizioni degli alimenti se all'interno del congelatore vi è stato un aumento della temperatura.

AVVERTENZA!

Uso quotidiano

Non impostare temperature inutilmente basse all'interno dello scomparto frigorifero. Con impostazioni elevate si potrebbe-ro avere temperature basse. Attenzione: Le bottiglie possono esplodere.
Non toccare alimenti congelati con le mani bagnate (indossare i guanti). In particolar modo non mangiare i ghiaccioli subito dopo averli estratti dallo scomparto del congelatore. Sussiste il rischio di congelamento o di formazione di vesciche da freddo. PRIMO soccorso: mettere immediatamente sotto acqua fredda corrente. Non tirare via!
Non toccare la superficie interna dello scomparto del congelatore mentre è in funzione, in particolar modo con le mani bagnate, dato che le mani si potrebbero congelare sulla superficie.
▶ Scollegare il dispositivo in caso di interruzione di corrente o prima delle operazioni di pulizia. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.
▶ Non utilizzare apparecchiature elettriche all'interno degli scomparti di conservazione degli alimenti, a eccezione di quelli consigliati dal costruttore.

Manutenzione / pulizia

▶ Verificare che i bambini siano supervisionati se eseguono operazioni di pulizia e manutenzione.
▶ Scollegare il dispositivo dall'alimentazione elettrica prima di intraprendere qualsiasi intervento di manutenzione. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.
- Tenere la presa è non il cavo in fase di scollegamento del dispositivo.

Non togliere il gelo e il ghiaccio con oggetti appuntiti. Non usare spray, riscaldatori elettrici come riscaldatori, asciugacapelli, prodotti per la pulizia a vapore o altre sorgenti di calore per evitare di arrecare danni alle componenti in plastica.

Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di scongelamento, che non siano quelli raccomandati dal produttore.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

▶ Non provare a riparare, smontare o modificare il dispositivo in modo autonomo. In caso di riparazioni rimandiamo al nostro centro assistenza clienti.

AVVERTENZA!

Manutenzione / pulizia

▶ Eliminare la polvere sulla parte posteriore dell'unità una volta all'anno per evitare di correre rischi legati al fuoco ed evitare un consumo eccessivo di corrente.
▶ Non spruzzare o lavare il dispositivo in fase di pulizia.
▶ Non usare acqua spray o vapore per pulire il dispositivo.
▶ Non pulire i ripiani in vetro freddi con acqua calda. Le improvise variazioni di temperatura potrebbero causare la rottura del ghiaccio.

Informazioni sul gas refrigerante

AVVERTENZA!

Il dispositivo contiene il refrigerante infiammabile ISOBUTANO (R600a). Verificare che il circuito del refrigerante non si sia danneggiato in fase di trasporto o installazione. Le perdite di refrigerante possono causare lesioni agli occhi o rischi di incendio. Qualora si siano verificati danni, tenere lontano dalle fonti libere di fuoco, ventilare bene la stanza, non collegare o scollegare i cavi di alimentazione del dispositivo o di qualsiasi altro dispositivo. Informare l'assistenza clienti.

Qualora gli occhi entrino in contatto col refrigerante, risciacquare immediatamente sotto all'acqua corrente e chiamare immediata-mente un medico oculista.

ATTENZIONE!

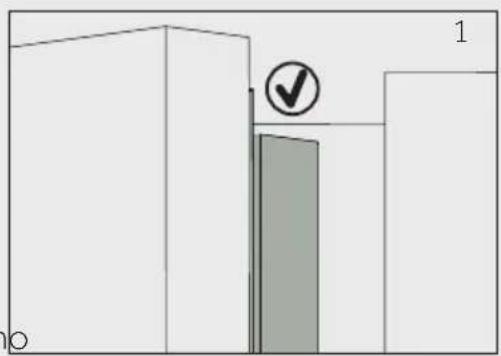

Quando viene chiusa la porta, l'asta verticale della porta sulla porta sinistra dovrebbe piegarsi verso l'interno (1).

Qualora si cerchi chiudere la porta sinistra e l'asta della porta verticale non sia piegata (2), è opportuno come prima cosa piegarla, altrimenti la striscia della porta colpirà l'albero di fissaggio o la porta destra. Si potrebbe quindi verificare un danno al sistema di scorrimento della porta; si potrebbero anche verifi-care delle perdite.

C'è una filettatura calda all'interno dell'asta della porta verticale. La temperatura della superficie aumenterà leggermente, il che è normale e non avrà effetti sul funzionamento del frigorifero.

2- Impiego conforme allo scopo previsto

IT

2.1 Impiego previsto

Questo dispositivo è stato pensato per raffreddare e congelare alimenti. È stato progettato esclusivamente per essere usato all'interno di case con atmosfere asciutte all'interno. Non è stato pensato per un uso di tipo commerciale o industriale.

Non sono ammesse modifiche o trasformazioni all'apparecchiatura. Un uso non previsto potrebbe causare pericoli e perdita del servizio di copertura della garanzia.

2.2 Accessori

Controllare gli accessori e la documentazione conformemente al presente elenco (Fig.:2.2):

2,2

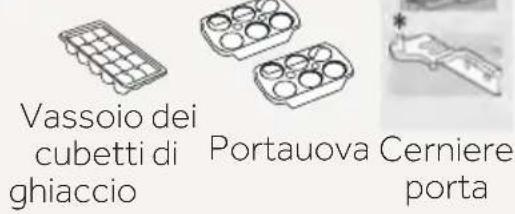

Vassoio de cubetti di ghiaccio

Portauova

Cerniere porta

Distan ziatori

Cerniera coperchio

Etichetta- energetica

Garanzia garanzia

Manuale dell'utente

* HTW7720ENMP/HTW7720ENMB/HTW7720ENPT

Avviso: Differenze

A causa di modifiche tecniche e delle varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

Immagine dell'elettrodomestico (Fig. 3)

Modello: HFW7720EWMP

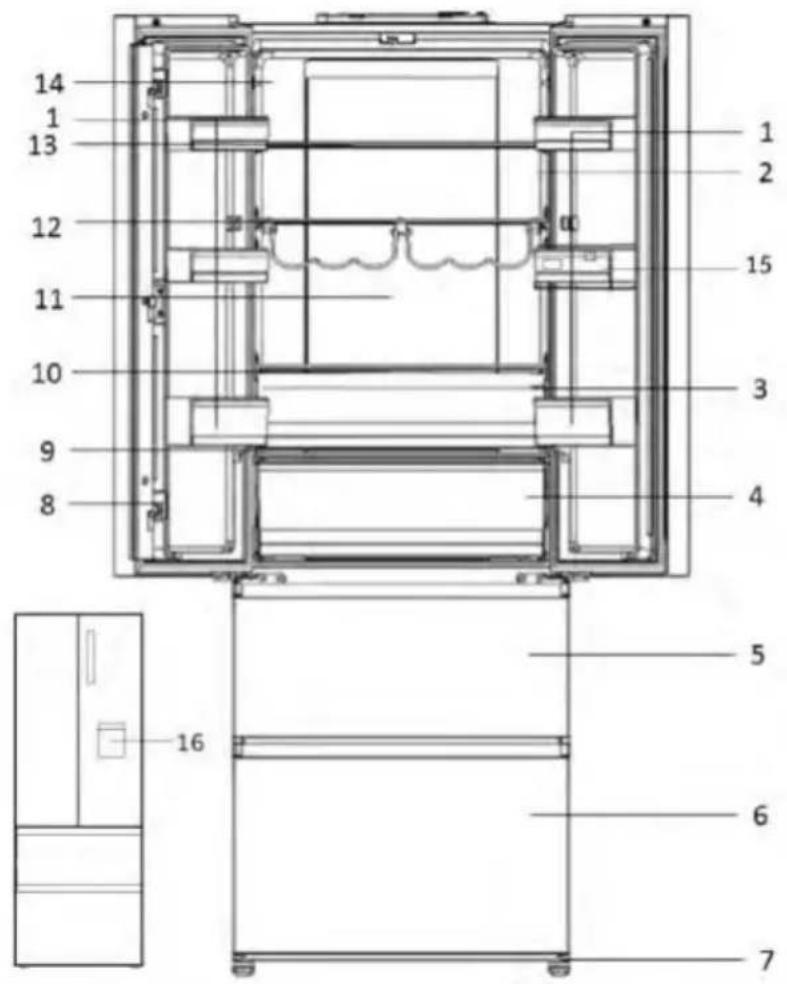

14 1 13 12 11 10 9 8 15 3 4 5 6 7 16

1 Cassetto incassato nello sportello

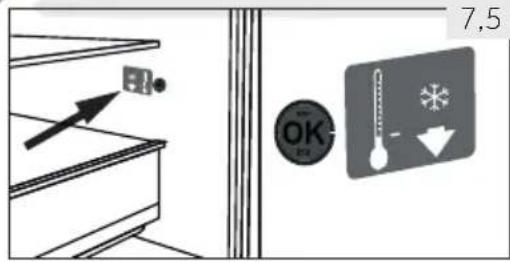

2 Indicatore di temperatura OK (opzionale)
3 Cassetto Humidity Zone

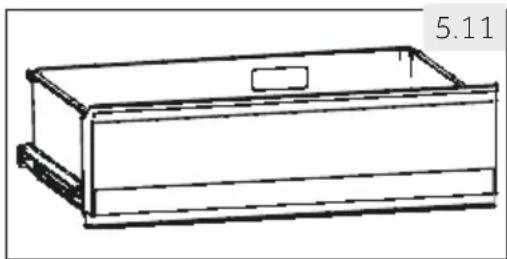

4 Cassetto My Zone

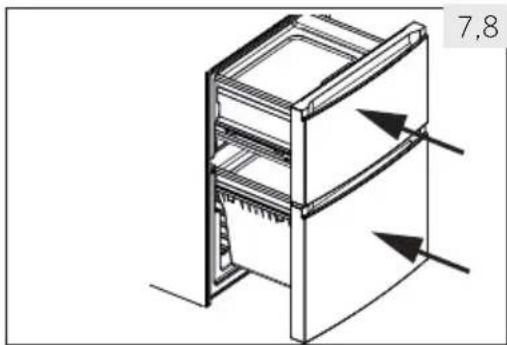

5 Cassetto del congelatore superiore
6 Cassetto del congelatore inferiore
7 Piedini regolabili
8 Supporto dello sportello 14 Targhetta

9 Coperchio in vetro del cassetto My Zone
10 Coperchio in vetro del cassetto Humidity Zone
11 Lampada posteriore
12 Portabottiglie
13 Ripiano in vetro

15 Serbatoio dell'acqua

16 Erogatore dell'acqua

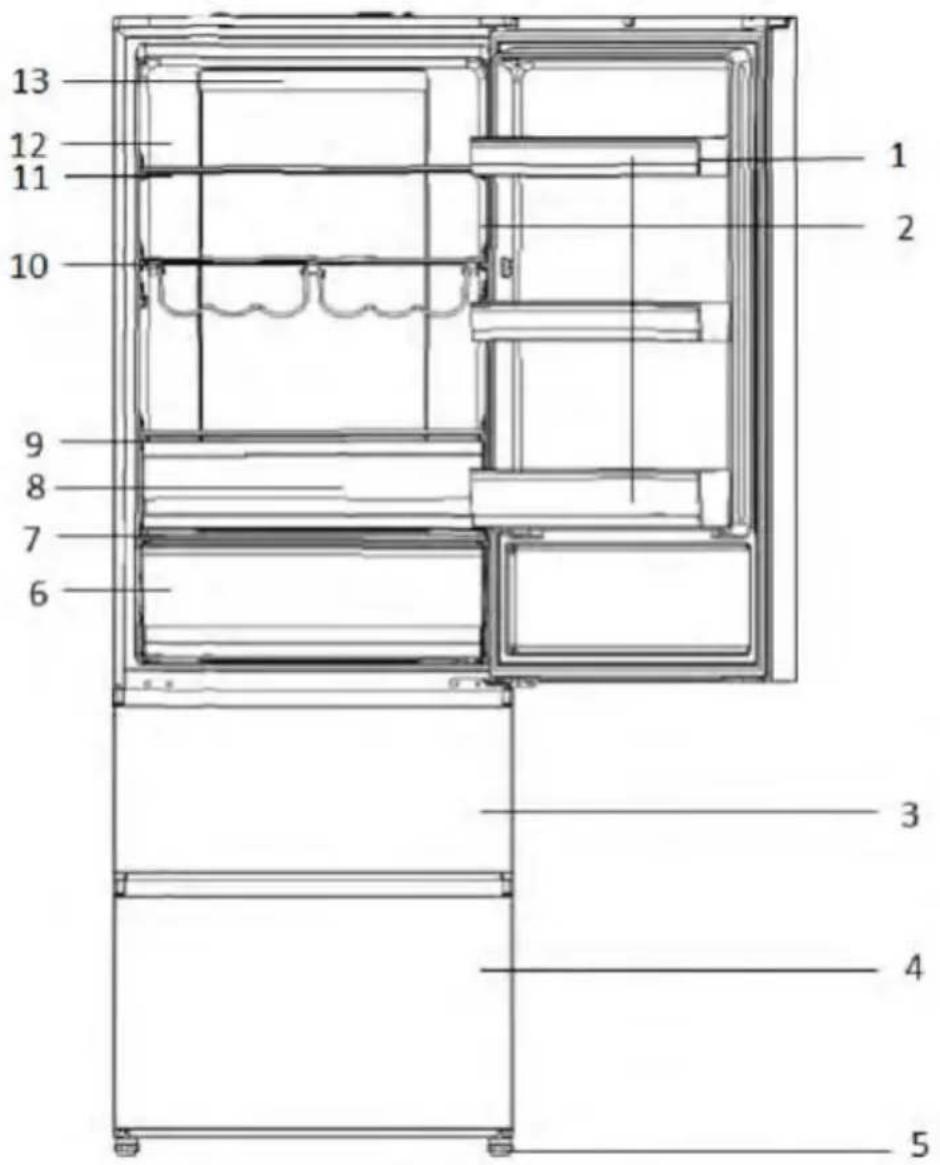

Modello: HTW7720ENMP /HTW7720ENMB/HTW7720ENPT/HTW7720DNMP

13 12 11 10 9 8 7 6 1 2 3 4 5

1 Cassetto incassato nello sportello
2 Indicatore di temperatura OK (opzionale)
3 Cassetto del congelatore superiore
4 Cassetto del congelatore inferiore
5 Piedini regolabili
6 Cassetto My Zone
7 Coperchio in vetro del cassetto My Zone
8 Cassetto Humidity Zone

9 Coperchio in vetro del cassetto

Humidity Zone

10 Portabottiglie

11 Ripiano in vetro

12 Targhetta

13 Lampada posteriore

Pannello dei comandi (Fig. 4)

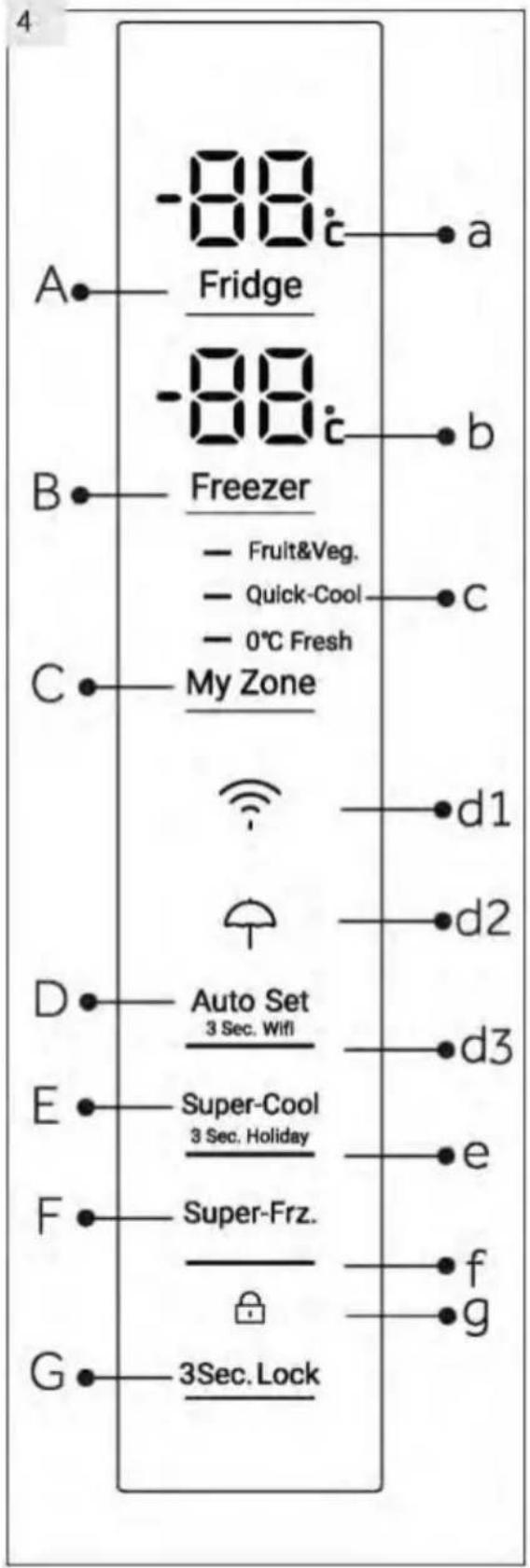

-88 Fridge -88 Freezer - Fruit&Veg. - Quick-Cool - 0°C Fresh My Zone Auto Set 3 Sec. Wifi Super-Cool 3 Sec. Holiday Super-Frz. 3Sec. Lock a b C d1 d2 d3 e f g

Tasti:

A Impostazione della temperatura del frigorifero
B Impostazione della temperatura del congelatore
C Impostazione My Zone
D Attivazione/disattivazione funzione Wi-Fi e modalità Auto Set
E Attivazione/disattivazione funzioni Super Cool e Holiday
F Attivazione/disattivazione funzione Super Freeze
G Blocco/sblocco del pannello

Indicatori:

a Temperatura vano frigorifero
b Temperatura vano congelatore
c Funzione My Zone
d1 Funzione Wi-Fi
d2 Funzione Holiday
d3 Modalità Auto Set
e Funzione Super Cool
f Funzione Super Freeze
g Blocco del pannello

5.1 Prima di iniziare a usare il dispositivo

▶ Togliere tutti i materiali dell'imballaggio, tenerli fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente.
Pulire l'interno e l'esterno del dispositivo con acqua e con un detergente delicato prima di inserire alimenti all'intero.
Dopo aver appoggiato in piano e pulito l'apparecchiatura, attendere almeno 2 ore prima di collegare nuovamente il dispositivo alla presa di corrente. Cfr. la sezione IN-STALLAZIONE.
Pre-raffreddare gli scomparti con impostazioni elevate prima di inserire gli alimenti. La funzione Super-Freeze permette di raffreddare velocemente lo scomparto con-gelatore.
La temperatura del frigorifero e la temperatura del congelatore vengono automaticamente impostate rispettivamente a 5°C e -18°C. Queste sono le impostazioni consigliate. Qualora lo si desideri, sarà possibile modificare queste temperature manualmente. Cfr. la MODALITÀ DI REGOLAZIONE MANUALE.

5.2 Tasto a sfioramento

I pulsanti sul pannello di controllo sono tasti a sfioramento, che rispondono già quando vengono sfiorati col dito.

5.3 Accendere / spegnere l'apparecchiatura

Il dispositivo è in funzione non appena viene connesso alla sorgente di alimentazione.

Quando il dispositivo viene alimentato per la prima volta, vengono visualizzate le temperature reali del frigorifero e del congelatore ("a" e "b"). Il display lampeggia. Se le porte sono chiuse, si spegnerà dopo 30 secondi. Forse il blocco pannello è attivo.

Informativa: Pre-impostazioni

Il dispositivo è pre-impostato alla temperatura consigliata di 5°C (frigorifero) e - 18°C (congelatore). In condizioni ambientali normali non è necessario impostare la tempe-ratura.

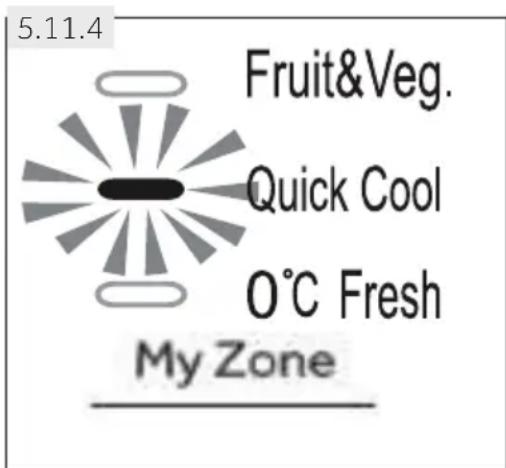

▶ La funzione preset per il cassetto My Zone è Fruit & Veg.
- Quando il dispositivo viene acceso dopo essere stato scollegato dalla presa di corrente, potrebbe essere necessario attendere 12 ore perché venga raggiunta la tem-peratura adeguata.

Svuotare il dispositivo prima di spegnerlo. Per spegnere il dispositivo, estrarre la spina dalla presa di corrente.

5.4 Modalità standby

Il display si spegne automaticamente 30 secondi aver premuto un tasto. Il display si blocca automaticamente. Si illumina automaticamente premendo qualsiasi tasto o aprendo la porta/il cassetto.

IT

5 - Utilizzo

5,5

3Sec. Lock

5.5 Blocco/sblocco pannello

Informativa: Blocco pannello

Il pannello di controllo viene automaticamente bloccato dall'attivazione se per 30 secondi non viene premuto nessun tasto. Per eventuali impostazioni sarà necessario sbloccare il pannello di controllo.

▶ Toccare il pulsante "G" per 3 secondi per bloccare tutti gli elementi del pannello all'attivazione (Fig. 5.5). Viene visualizzato l'indicatore "d" relativo.
▶ Per lo sblocco, premere nuovamente il tasto.

5.6 Allarme di apertura della porta

Quando una delle porte del frigorifero resta aperta per più di 3 minuto, l'allarme di apertura porta suona. Sarà possibile disattivare l'audio dell'allarme chiudendo la porta. Se la porta viene lasciata aperta per più di 7 minuti, la luce all'interno del frigorifero e l'illuminazione del pannello di controllo si spengono automaticamente.

5.7 Selezione modalità di funzionamento

Potrebbe essere necessario selezionare una delle seguenti due modalità per impostare il dispositivo:

5.7.1-1 5.7.1-2 Auto Set 3 Sec. Wifi Auto Set 3 Sec. Wifi

5.7.1 Modalità Auto Set

Qualora non vi siano requisiti speciali, consigliamo di usare la modalità Auto Set:

Nella modalità Auto Set, il dispositivo regola automaticamente la temperatura a seconda della temperatura ambiente e in linea con le variazioni di temperatura all'interno del dispositivo. Questa funzione non prevede in alcun modo l'uso delle mani.

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare il tasto "D" (Fig. 5.7.1-1).
3. L'indicatore "d2" si illumina e la funzione viene attivata (Fig. 5.7.1-2).
   Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

5.7.2 Modalità di regolazione manuale

Qualora si intenda regolare manualmente la temperatura del dispositivo per conservare un determinato alimento, sarà possibile impostare la temperatura tramite un pulsante di regolazione della temperatura:

Informativa: Conflitto con altre funzioni

Non è possibile regolare la temperatura se viene attivata qualsiasi altra funzione (Super Cool, Super Freeze, Hoiday o Auto Set) oppure se il display è bloccato. L'indicatore corrispondente lampeggerà accompagnato da un cicalino.

5.7.2.1 Regolare la temperatura del frigorifero

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare il tasto "A" (Frigorifero) per selezionare lo scomparto frigorifero. Viene visualizzata la temperatura reale nello scomparto frigorifero (Fig. 5.7.2-1).
3. Toccare in sequenza il tasto "A" (Frigorifero) fino a che il valore di temperatura desiderato "a" non starà lampeggiando (Fig. 5.7.2-2). Viene emesso un segnale sonoro ogni volta che viene toccato il tasto. Con aumenti di temperatura di 1°C da un minimo di 1°C a un massimo di 9°C. La temperatura ottimale per il frigorifero è 5 °C. Temperature più basse indicano un consumo di energia non necessario.
4. Toccare qualsiasi tasto eccetto "A" (Frigorifero) per confermare, oppure l'impostazione viene confermata automaticamente dopo 5 secondi. La temperatura visualizzata smette di lampeggiare.

5.7.2-2 05 Fridge 5.7.2-1 07 Fridge

5.7.2.2 Regolare la temperatura del congelatore

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare il tasto "B" (Congelatore) per selezionare lo scomparto congelatore. Viene visualizzata la temperatura reale nello scomparto congelatore (Fig. 5.7.2-3).

3. Toccare in sequenza il tasto "B" (Congelatore) fino a che non viene visualizzato il valore di temperatura desiderato (Fig. 5.7.2-4). Viene emesso un segnale sonoro a ogni pressione del tasto. La temperatura aumenta in sequenze di 1°C da -14°C a -24°C. La temperatura ottimale all'interno del congelatore è -18°C. Temperature più basse indicano un consumo di energia non necessario.

4. Premere qualsiasi tasto eccetto "B" (Congelatore) per confermare, oppure l'impostazione si conferma automaticamente dopo

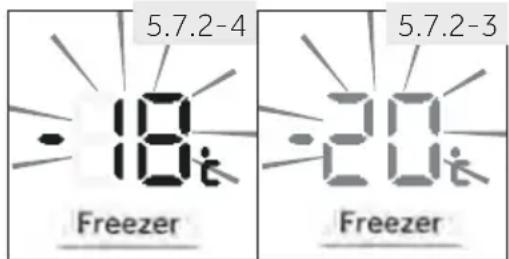

5.7.2-4 18 Freezer 5.7.2-3 20 Freezer

Informativa: Influenze sulle temperature

La temperatura interna è influenzata dai seguenti fattori:

▶ Temperatura ambiente
▶ Frequenza di apertura della porta

Quantitativo di cibi conservati
▶ Installazione del dispositivo

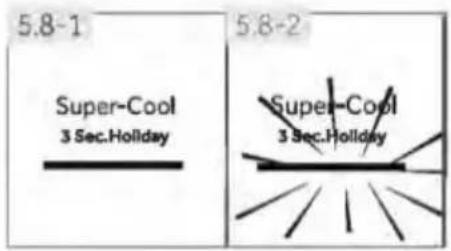

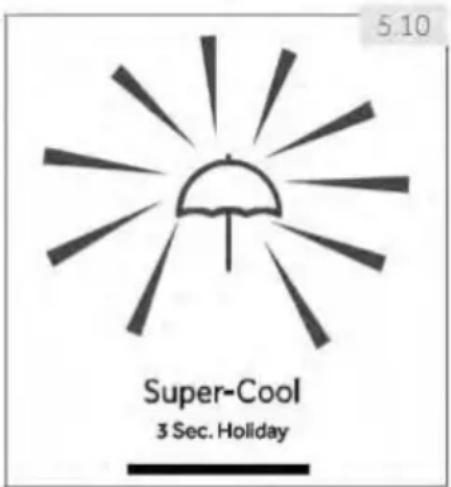

5.8-1 Super-Cool 3 Sec.Holiday 5.8-2 Super-Cool 3 Sec.Holiday

5.8 Funzione Super-Cool

Attivare la funzione Super-Cool qualora sia necessario conservare grandi quantità di cibo (ad esempio dopo l'acquisto). La funzione Super-Cool accelera il raffreddamento di alimenti freschi e protegge i cibi già conser-vati da un riscaldamento indesiderato. Quando inizia la funzione, la temperatura è quasi +1°C. 1.

bloccato (Fig. 5.5).

1. Toccare il tasto "E" (Super-Cool) (Fig. 5.8.-1).
2. L'indicatore "e" si illumina e la funzione viene attivata (Fig. 5.8.-2).
   Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Informativa: Spegnimento automatico

Questa funzione viene automaticamente disattivata quando la funzione è rimasta at-tiva per più di 4 ore.

5.9-1 Super-Frz. 5.9-2 Super-Frz.

5.9 Funzione Super-Freeze

Gli alimenti freschi dovrebbero essere congelati quanto più rapidamente possibile in modo completo. Così facendo si mantiene il valore nutrizionale, il buon aspet-to e il gusto dell'alimento. La funzione Super-Freeze accelera il congelamento di alimenti freschi e protegge i cibi già conservati da un riscaldamento indesiderato. Qualora sia necessario congelare un elevato quantita-tivo di alimenti in una sola volta, consigliamo di impo-stare la funzione Super-Freeze 24 ore prima di iniziare a utilizzare la cella del congelatore. Quando la funzione inizia, la temperatura è inferiore a quella-24 °C.

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare il tasto "F" (Super-Freeze) (Fig. 5.9.-1).
3. L'indicatore "f" si illumina e la funzione viene attivata (Fig. 5.9.-2).

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

Informativa: Spegnimento automatico

La funzione Super freeze si disattiverà automaticamente dopo 50 ore. Il dispositivo viene poi utilizzato alla temperatura precedentemente impostata.

5- Utilizzo

IT

5.10 Funzione Holiday

Questa funzione imposta la temperatura del frigorifero in modo fisso a 17°C.

Ciò consente di tenere chiusa la porta del frigorife-ro senza causare odori o muffe - per lunghi periodi di tempo (ad esempio durante le vacanze). Lo scomparto congelatore può ora essere impostato.

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare il tasto "D" (Auto Set) per 3 secondi Fig. 5.10). L'indicatore "d1" si illumina e la funzione viene attivata.

Ripetendo i summenzionati passaggi o selezionando un'altra funzione sarà possibile disattivare nuovamente questa funzione.

5.10 Super-Cool 3 Sec. Holiday

AVVERTENZA!

In modalità Holiday, l'impostazione delle icone "Fruit&Veg, Quick cool, 0 fresh" in Myzone verrà spenta e la temperatura di Myzone non potrà essere regolata. Il comparto del frigorifero e Myzone torneranno alle precedenti impostazioni, una volta usciti dalla modalità Holiday.

5.11 Cassetto MyZone

Lo scomparto frigo è dotato di un cassetto MyZone (Fig. 5.11). Sono disponibili le seguenti funzioni:

5.11.1 Tasto funzione Frutta & Verdura

Questa funzione è adatta per conservare frutta e verdura.

Informativa: Funzione Frutta & Verdura

I frutti sensibili al freddo, come ad esempio ananas, avocado, banane, uva e verdure quali ad esempio patate, melanzane, fagioli, cetrioli, zucchine, pomodori e il formaggio, non vanno conservati nel cassetto My Zone.

5.11.2 Funzione 0°C Fresh

Questa funzione imposta la temperatura nel cassetto MyZone a 0 °C. Adatta per conservare frutta fresca ad esempio carne o prodotti per consumo immediato. . La maggior parte degli alimenti rimangono freschi a 0 °C, ma non congelati.

Informativa: 0°C Funzione Fresh

Dato che varie tipologie di carne contengono vari quantitativi di acqua, alcuni tipi di carne, che contengono più umidità, verranno congelati a temperature inferiori a 0 °C. Per questo motivo la carne fresca va conservata nel cassetto My Zone con una temperatura minima pari a 0°C.

5.11.3 Q-Cool (Freddo rapido)

Questa funzione permette di conservare prodotti come formaggi, pasta fresca e latticini. La tempera-tura dello scomparto MyZone è impostata su +2 °C.

Informativa: Cassetto MyZone

▶ Una delle tre funzioni dello scomparto My Zone deve essere sempre attivata
Per ridurre la temperatura dello scomparto frigorifero, servirsi della funzione Q-Cool. Per aumentarla, usare la funzione Frutta & Verdura.

5.11.4 Fruit&Veg. Quick Cool O°C Fresh My Zone

5.12 HUMIDITYZONE!

5.11.4 Selezionare la funzione per il cassetto MyZone

1. Sbloccare il pannello premendo il tasto "G" se è bloccato (Fig. 5.5).
2. Toccare in sequenza il tasto "C" (MyZone) fino a che la funzione desiderata "c" non starà lampeggiando (Fig. 5.11.4).
3. Dopo alcuni secondi, l'indicatore di temperatura "c" si accende fisso e l'impostazione è conferma-ta.

5.12 CASSETTO UMIDITÀ

L'umidità del cassetto è regolabile (far scorrere il blocco scorrevole verso sinistra per diminuire il livello di umidità e sul lato opposto per aumentare il livello di umidità)

5.13 Suggerimenti per conservare alimenti freschi

5.13.1 Conservazione all'interno dello scomparto frigorifero

▶ Conservare la temperatura del frigorifero al di sotto dei 5°C.
Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati all'interno del dispositivo.
Gli alimenti conservati in frigorifero vanno lavati e asciugati prima di essere collocati all'interno
Gli alimenti vanno sigillati in modo adeguato per evitare cattivi odori o alterazioni del gusto.
Non conservare quantità eccessive di cibo. Lasciare spazio fra i vari alimenti per consentire il flusso dell'aria fredda, al fine di garantire un raffreddamento migliore e più omogeneo.
I cibi che vengono mangiati quotidianamente vanno conservati sulla parte anteriore del ripiano.
Lasciare uno spazio fra gli alimenti e le pareti interne, per consentire il flusso dell'aria. Prestare particolarmente attenzione a non riporre alimenti appoggiati alla parete posteriore: gli alimenti si potrebbero congelare appiccicandosi alla parete posteriore. Evitare il contatto diretto degli alimenti, in particolare alimenti oleosi o acidi, con il rivestimento interno, dato che gli oli e gli acidi possono rovinare il rivestimento interno. Pulire le eventuali tracce di olio o acido, ogni qualvolta vengono individuate.

5- Utilizzo

IT

▶ Gli alimenti congelati possono essere scongelati all'interno dello scomparto frigorifero. Ciò consente di risparmiare energia.
La presenza di odori sgradevoli all'interno del frigorifero indica che qualche alimento si è rovesciato ed è quindi necessario procedere alle operazioni di pulizia. Cfr. MANUTEN-ZIONE E PULIZIA.
▶ Alimenti diversi vanno posizionati in aree diverse a seconda delle loro proprietà (Fig.: 5.13.1).

1 Sottaceti, alimenti in scatola, ecc.
2 Burro, formaggio, uova, spezie, ecc.
3 Snack, ecc.
4 Vino, champagne, ecc.
5 Uova, cibi in scatola, spezie, ecc.
6 Pasta, latte, tofu, prodotti caseari, ecc.
7 CASSETTO UMIDITÀ insalate, frutta e verdura
8 Bevande, altro cibo imbottigliato.
9 Cassetto My Zone Frutta, verdura, insalata (Fruit & Veg.) Bevande in lattina (Q-Cool) Cibo fresco e crudo (0°C Fresh)

1 Sottaceti, alimenti in scatola, ecc.
2 Burro, formaggio, uova, spezie, ecc.
3 Snack, ecc.
4 Vino, champagne, ecc.
5 Uova, cibi in scatola, spezie, ecc.
6 Pasta, latte, tofu, prodotti caseari, ecc.
7 CASSETTO UMIDITÀ insalate, frutta e verdura
8 Bevande, altro cibo imbottigliato.
9 Cassetto My Zone Frutta, verdura, insalata (Fruit & Veg.) Bevande in lattina (Q-Cool)
Cibo fresco e crudo (0°C Fresh)
10 Serbatoio dell'acqua: per conservare l'acqua potabile

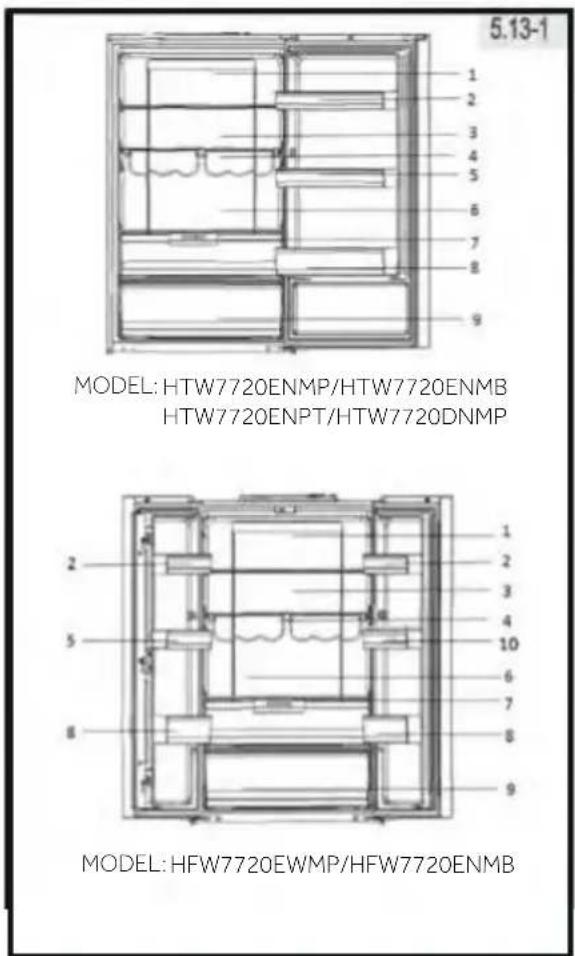

5.13-1 MODEL: HTW7720ENMP/HTW7720ENMB HTW7720ENPT/HTW7720DNMP MODEL: HFW7720EWMP/HFW7720ENMB

5.13.2 Conservazione all'interno dello scomparto congelatore

• Mantenere la temperatura del congelatore a -18°C.
  24 ore prima del congelamento attivare la funzione Super-Freeze; -per piccole quantità di alimenti bastano 4-6 ore.
  Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati nello scomparto congelatore.
  Gli alimenti tagliati a piccole porzioni si congelano più rapidamente e sono più facili da scongelare e cucinare. Il peso consigliato per ogni porzione è inferiore a 2.5 kg
  Consigliamo di confezionare gli alimenti prima di riporli all'interno del congelatore. La parte esterna della confezione deve essere asciutta per evitare che le confezioni si incollino fra di loro. I materiali con cui sono stati confezionati gli alimenti dovrebbero essere inodore, non velenosi e non tossici.
  Per evitare che gli alimenti scadano si prega di annotare la data di scadenza, il limite massimo di conservazione e il nome dell'alimento sulla confezione, e di disporre gli alimenti stessi in ordine di scadenza.
  AVVERTENZA!: Acido, alcali e sale, ecc. potrebbero consumare la superficie interna del congelatore. Non collocare alimenti contenenti queste sostanze (ad esempio pesce) direttamente a contatto con la superficie interna. L'acqua salata all'interno del congelatore va pulita immediatamente.
  Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre solo il quantitativo di cibo che serve dal congelatore.
  Consumare rapidamente i cibi scongelati. Gli alimenti scongelati non possono essere nuovamente congelati, a meno che prima non vengano cotti; ciò potrebbe comprometterne la commestibilità.
  Non caricare quantità eccessiva di alimenti freschi nello scomparto del congelatore. Rimandiamo alla capacità di congelamento del congelatore – Cfr. DATI TECNICI oppure i dati sulla targhetta.
  Gli alimenti possono essere conservati nel congelatore a una temperatura minima di -18°C per 2-12 mesi, a seconda delle proprietà (ad esempio carne: 3-12 mesi, verdura: 6-12 mesi)
  ▶ Quando vengono congelati alimenti freschi, evitare che gli stessi entrino in contatto con alimenti già surgelati. Rischio di scongelamento!

5.13.3 Quando vengono conservati alimenti surgelati a livello commerciale, attenersi a queste linee guida:

Attenersi sempre alle linee guida del produttore per la durata di tempo in cui vengono conservati gli alimenti. Attenersi scrupolosamente a queste linee guida!
Cercare di mantenere la durata di tempo fra l'acquisto e l'inserimento nel congelatore quando più breve possibile al fine di mantenere la qualità del cibo.
- Acquistare alimenti congelati, che siano stati conservati a una temperatura di -18 °C o più bassa.
Evitare di acquistare alimenti con ghiaccio o gelo sulla confezione - Ciò indica che i prodotti forse in un determinato momento sono stati scongelati e ri-congelati - gli aumenti di temperatura influiscono sulla qualità del cibo.

5.14.1 Erogatore dell'acqua (HFW7720EWMP)

L'erogatore dell'acqua (Fig. 5.14.1) consente il prelievo di acqua potabile fredda. Prima di utilizzarle il serbatoio dell'acqua per la prima volta, è necessario pulirlo (v. CURA E PULIZIA).

AVVERTENZA!

Utilizzare solo acqua potabile.

5.14.1 A C

1. Accertarsi che il serbatoio dell'acqua sia inserito correttamente (v. DOTAZIONI).
2. Ruotare e sollevare il coperchio circolare (A) e riempire il serbatoio dell'acqua con acqua potabile fresca.
3. Riempire d'acqua il serbatoio senza superare il segno (1,8 l), altrimenti potrebbe fuoriuscire acqua quando si apre e si chiude lo sportello.
4. Chiudere il coperchio circolare fino a quando non scatta in posizione.

EROGATORE DELL'ACQUA

\~ Prima di riempire il serbatoio dell'acqua, svuotare l'acqua rimanente e pulire il serbatoio
\~ Se l'acqua non deve essere erogata per un lungo periodo di tempo, svuotare il serbatoio dell'acqua, pulirlo e inserirlo nuovamente.
\~ Il coperchio (C) del serbatoio dell'acqua serve anche per risparmiare energia. Se l'acqua non sarà erogata per un lungo periodo di tempo, installare comunque il coperchio p er migliorare l'isolamento e risparmiare energia.

5.14.2 WATER DISPENSER

5.14.2 Prelievo dell'acqua dall'erogatore

1. Collocare un bicchiere sotto l'uscita dell'acqua.
2. Spingere delicatamente il bicchiere contro la leva dell'erogatore dell'acqua.

Per evitare che l'acqua schizzi fuori, allineare il bicchiere all'erogatore.

5.15 Impostazione della modalità Wi-Fi

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Fase 1

- Scaricare l'applicazione hOn

Fase 2 Crea il tuo account sull'App hOn o accedi se hai già un account

Fase 3 Segui le istruzioni di associazione nell'app hOn

INFORMAZIONI SUL PRODOTTO

Come attivare il modulo Wi-Fi:

• Toccare il tasto "D" sul pannello di controllo per 3 secondi per attivare il modulo Wi-Fi
  • Il modulo Wi-Fi è acceso, l'icona Wi-Fi inizia a lampeggiare
• Se il frigorifero è registrato ma il Wi-Fi èspento, l'icona lampeggerà
• Se il Frigorifero è registrato e connesso, l'icona Wi-Fi è sempre accesa
• Per resettare il Wi-Fi, toccare il tasto "D" sul pannello di controllo per 3 secondi

6- Suggerimenti per il risparmio di energia

IT

Consigli per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Il consumo energetico aumenta quanto più bassa è la temperatura impostata nell'elettrodomestico.
Le funzioni come SUPER-FREEZE o SUPER-COOL consumano più energia.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e chiuderlo prima possibile.
Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
▶ Evitare l'ingresso di aria nelle confezioni di alimenti.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre correttamente.
▶ Scongelare gli alimenti surgelati nel vano frigorifero.
Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto.

Sostituzione delle lampade a LED

Sorgente luminosa (solo a LED) sostituibile solo da un professionista

Questo prodotto contiene una fonte luminosa con efficienza energetica di classe G.

Compartimento	Classe di efficienza energetica	Modello
Frigorifero	G	HFW7720EWMPHTW7720ENMBHFW7720ENMBHTW7720ENPTHTW7720ENMPHTW7720DNMP

Informativa: Differenze a seconda del modello

A causa dei diversi modelli, il proprio dispositivo potrebbe non avere tutte le funzioni di seguito elencate. Si rimanda al capitolo DESCRIZIONE DEL PRODOTTO.

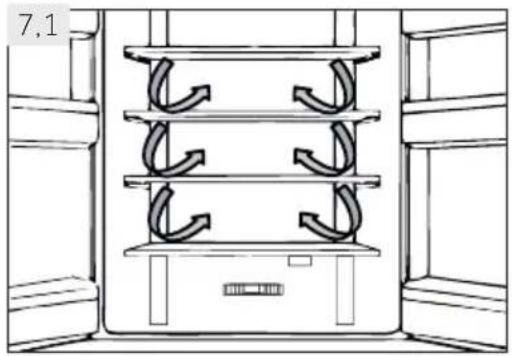

Il frigorifero è dotato di un impianto air flow laterale, col quale i flussi di aria fresca sono localizzati su ogni ripiano (Fig. 7.1). Ciò aiuta a mantenere una temperatura uniforme al fine di garantire che gli alimenti rimangano freschi più a lungo.

7,2 ① ②

7.2 Ripiani regolabili

L'altezza dei ripiani può essere adattata alle proprie esigenze.

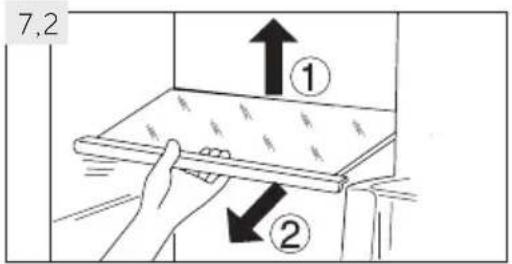

1. Per ri-posizionare un ripiano, come prima cosa sollevarlo tenendolo per l'estremità (1) e poi estrarlo (2) (Fig. 7.2).
2. Per re-installarlo, collocarlo sulle alette su entrambi i lati e spingerlo fino in fondo, fino a che la parte posteriore dello stesso non sarà fissata negli alloggiamenti laterali

Informativa: Ripiani

Verificare che tutte le estremità del ripiano siano in piano.

7,3 ① ① ②

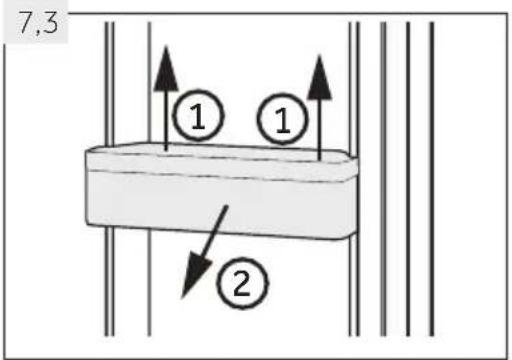

7.3 Ripiani porta rimovibili

I ripiani della porta possono essere rimossi per la pulizia:

Collocare le mani su ogni lato del ripiano, sollevarlo verso l'alto (1) ed estrarlo (2) (Fig. 7.3).

Per reinserire il ripiano della porta, vengono eseguiti i seguenti passaggi al contrario.

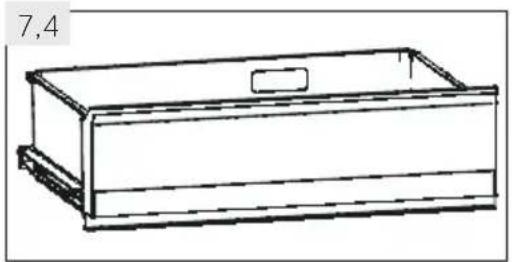

Per usare e impostare lo scomparto My Zone (Fig. 7.4), controllare la sezione USO (cassetto My Zone).

7- Strumentazione

IT

7.5 OPZIONALE: Indicatore temperatura OK

7,5

L'indicatore di temperatura OK (Fig. 7.5) può esse - re usato per determinare temperature al di sotto dei +4°C. Ridurre gradualmente la temperatura qualora il segno non indichi "OK".

7,5 OK

Informativa: Adesivo OK

Quando il dispositivo viene acceso potrebbe essere necessario attendere 12 ore per - ché venga raggiunta la temperatura adeguata.

7.6 Cassetto congelatore rimovibile

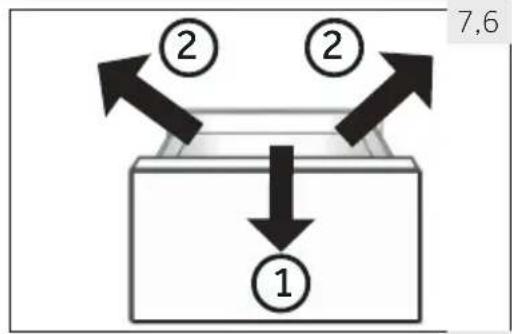

Per togliere il cassetto, estrarlo fino in fondo (1), sollevare e togliere (2) (Fig. 7.6).

Per inserire il cassetto, eseguire i suddetti passaggi in ordine inverso.

7.7 Serbatoio dell'acqua rimovibile

Il serbatoio dell'acqua (Fig. 7.7) può essere rimosso e reinstallato per pulirlo, così come i cassetti incassati nello sportello.

Inserire il serbatoio dell'acqua

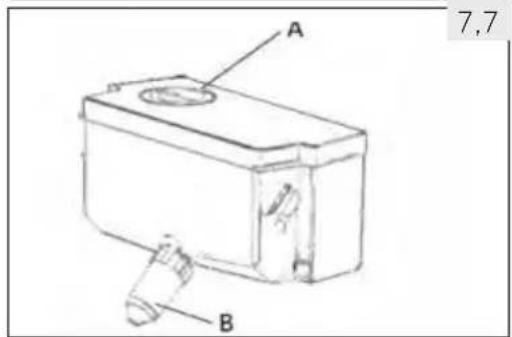

Collocare il serbatoio dell'acqua in modo che l'uscita dell'acqua (B) si inserisca nell'apertura dello sportello. Accertarsi che il serbatoio dell'acqua sia bloccato.

7,7

A 7,7 B

Informativa:

\~ Se il serbatoio dell'acqua non è inserito correttamente, potrebbe gocciolare acqua dal collegamento.
\~ Non applicare una forza eccessiva per rimuovere o installare il serbatoio dell'acqua, altrimenti potrebbe danneggiarsi.

7.8 Cassetto congelatore 3D

I cassetti del congelatore (Fig. 7.8) possono essere aperti completamente. Sono montati su guide telesco piche scorrevoli; sarà così possibile riporre ed estrarre gli alimenti con estrema comodità. Dato il meccanismo di chiusura automatica delle porte la gestione è facile e consente di risparmiare energia.

Non sovraccaricare i cassetti: Carico massimo su ogni cassetto: 35 kg!

IT

7- Strumentazione

7.9 Vassoio dei cubetti di ghiaccio

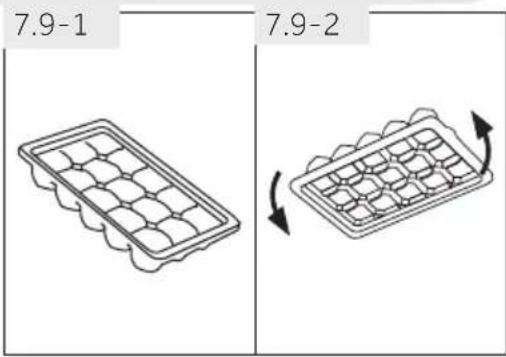

1. Riempire il vassoio a 3/4 di acqua, chiudere il co-perchio e ricollocare nel cassetto di stoccaggio del congelatore (Fig. 7.9-1).

2. Ruotare leggermente il vassoio o tenerlo sotto l'acqua corrente per estrarre i cubetti di ghiaccio (Fig. 7.9-2).

7.10 Luce diurna

Il LED interno si accende quando viene aperta la porta. La performance delle luci non subi-sce l'impatto delle impostazioni di altri dispositivi.

7.11.1

7.11 Rack pieghevole delle bottiglie

Per un uso normale

-2).

7.11.2 Max. 10 kg

Quando non è in uso, il portabottiglie può essere chiuso per risparmiare spazio.

AVVERTENZA!

Verificare che il peso totale delle bottiglie non superi i 10 kg.

7.12 HUMIDITY ZONE

7.12 CASSETTO UMIDITÀ

Per usare e impostare lo scomparto CASSETTO UMIDITÀ (Fig. 7.12), controllare la sezione USO (CASSETTO UMIDITÀ)

AVVERTENZA!

Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.

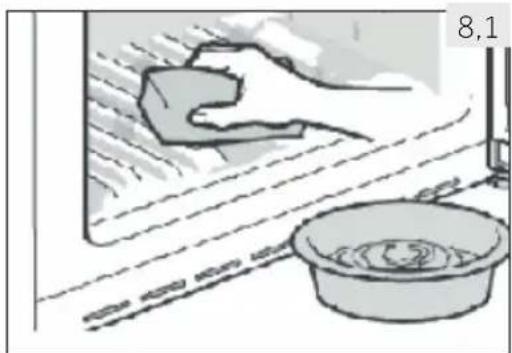

8.1 Norme di sicurezza generali

Pulire il dispositivo solamente quando all'interno vi sono pochi alimenti o quando è com- pletamente vuoto.

Il dispositivo va pulito ogni quattro settimane al fine di garantire una buona manutenzione oltre che per evitare la formazione di cattivi odori al suo interno.

AVVERTENZA!

Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amil acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l'apposito detergente per il frigorifero per evitare danni.
▶ Non spruzzare o lavare il dispositivo in fase di pulizia.
▶ Non usare acqua spray o vapore per pulire il dispositivo.
Non pulire i ripiani in vetro freddi con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del ghiaccio.
Non toccare la superficie interna dello scomparto del congelatore mentre è in funzione, in particolar modo con le mani bagnate, dato che le mani si potrebbero congelare sulla superficie.
Qualora vi sia un aumento della temperatura, controllare le condizioni degli alimenti congelati.

▶ Tenere sempre pulita la guarnizione della porta.

▶ Pulire l'interno e l'alloggiamento della dispositivo servendosi di una spugna imbevuta di acqua tie-pida e detergente neutro (Fig. 8.1).

▶ Risciacquare ed asciugare con un panno morbi-do.

▶ Non pulire alcun componente dell'apparecchio in lavastoviglie.

▶ Pulire l'accessorio solo con acqua tiepida e detergente neutro.

▶ Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.

Lo sbrinamento dello scomparto frigorifero e dello scomparto congelatore avviene in modo automatico. Non è necessario intervenire manualmente.

8.3 Sostituzione della lampada LED

La lampada utilizza la tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico è una lunga durata di vita. In caso di anomalie di funzionamento invitiamo a contattare la nostra assistenza clienti. Cfr. ASSISTENZA CLIENTI.

AVVERTENZA!

Non sostituire da soli la lampadina LED; rivolgersi al produttore o all'agente di servizio autorizzato.

La lampada utilizza la tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico è una lunga durata di vita. In caso di anomalie di funzionamento invitiamo a contattare la nostra assistenza clienti. Cfr. ASSISTENZA CLIENTI.

Parametri della lampada:

Tensione 12V; Potenza Max: 2 W

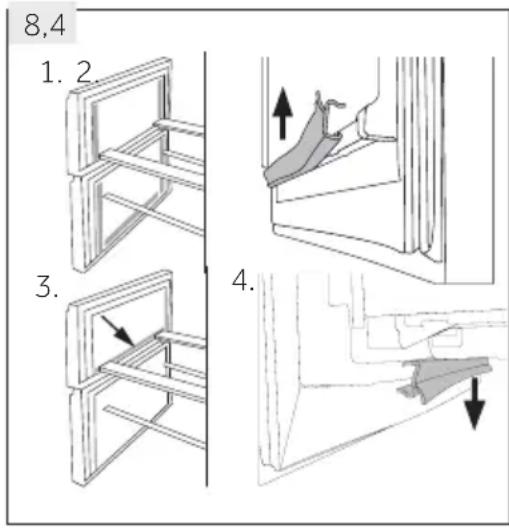

8,4 1. 2. 3. 4.

8.4 Guarnizioni della porta ausiliaria rimovibili

Ci sono sei guarnizioni ausiliarie sulla porta e sul cassetto superiore e inferiore del congelatore.

1. Localizzare le cinque guarnizioni ausiliarie sulla porta e sul cassetto superiore e inferiore del congelatore (Fig. 8.4-1.).
2. Verificare che le parti di guarnizioni piegate pun- tino verso l'interno quando vengono fissate (Fig. 8.4-2.).
3. Localizzare la guarnizione inferiore del cassetto superiore, conformemente a quanto indicato (Fig. 8.4-3.).
4. Verificare che le parti di guarnizioni piegate pun- tino verso il basso quando vengono fissate (Fig. 8.4-4.).

Sarà possibile ricevere queste guarnizioni, come anche quelle della porta / cassetto rivolgendosi all'assistenza clienti (cfr. scheda garanzia).

8.5 Non uso per lunghi periodi di tempo

Qualora il dispositivo non venga usato a lungo e non si usi la funzione Holiday per il frigorifero:

▶ Estrarre gli alimenti.
▶ Togliere il cavo di alimentazione.
▶ Pulire il dispositivo secondo quanto descritto più sopra.

- Tenere aperti porta/cassetto del congelatore per evitare la formazione di cattivi odori all'interno.

Informativa: Spegnimento

Spegnere il dispositivo unicamente nel caso in cui ciò sia strettamente necessario.

8.6 Spostamento dell'apparecchiatura

1. Togliere tutti gli alimenti e scollegare il dispositivo.
2. Fissare i ripiani e tutte le parti mobili nel frigorifero e nel congelatore servendosi di nastro adesivo.
3. Non inclinare il frigorifero più di 45° per evitare di danneggiare il sistema refrigerante.

AVVERTENZA!

▶ Non sollevare il dispositivo prendendolo per le maniglie.
▶ Non posizionare mai il dispositivo in orizzontale a terra.

8.7 A B

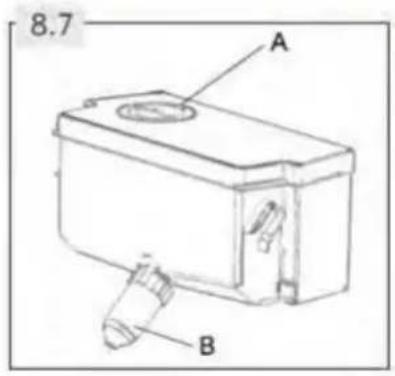

8.7 Pulizia del serbatoio dell'acqua (HFW7720EWMP)

1. Estrarre il serbatoio dell'acqua dall'elettrodomestico.
2. Togliere il coperchio (Fig. 8.7-A).
3. Svitare il rubinetto dell'erogatore (Fig 8.7-B).
4. Pulire il serbatoio e il rubinetto dell'erogatore con acqua calda e detersivo liquido per i piatti. Risciacquare accuratamente per eliminare tutto il sapone.
5. Applicare il rubinetto dell'erogatore, chiudere il coperchio e collocare nuovamente il serbatoio nell'elettrodomestico.

Molti dei problemi più ricorrenti possono essere risolti senza competenze specifiche. In caso di problemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

AVVERTENZA!

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla presa.
  Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti esperti, dato che l'esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.
  ▶ Un'alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio o da persone qualificate al fine di evitare pericoli.

9.1 Tabella, guida alla risoluzione dei problemi

Problema Possibile causa Possibile soluzione
Il compressore non funziona.	La spina non è collegata alla presa di corrente.Il dispositivo si trova nel ciclo di sbrinatura.	Inserire la spina nella presa.Si tratta di una condizione normale per un frigorifero con funzione di sbrinamento automatica.
Il dispositivo funziona frequentemente oppure funziona per periodi di tempo troppo lunghi.	La temperatura interna o esterna è troppo alta.Il dispositivo è stato spento per lunghi periodi di tempo.Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.L'impostazione di temperatura per lo scomparto del frigorifero è trop-po bassa.La guarnizione della porta o del cassetto è sporca, usurata, rotta non è posizionata correttamente.Non è garantito il livello adeguato di circolazione dell'aria.	In questo caso, è normale che il dis-spositivo funzioni più a lungo.Di norma, sono necessarie dalle 8 alle 12 ore per consentire un raffreddamento completo del dispo-sitivo.Chiudere la porta, o il cassetto, e garantire che il dispositivo si trovi su una superficie piana e che non vi siano alimenti o contenitori che bloccano la porta.Non aprire le porte o i cassetti con eccessiva frequenza.Impostare la temperatura a un li-vello superiore fino a che non si otterrà una temperatura soddis-facente all'interno del frigorifero. Sarà necessario attendere 24 ore affinché la temperatura all'interno del frigorifero si stabilizzi.Pulire la guarnizione della porta o del cassetto, o provvedere alla loro sostituzione da parte del servizio clienti.Garantire un livello di ventilazione adeguato.
La parte interna del frigorifero è sporca e/o emette cattivi odori.	La parte interna del frigorifero deve essere pulita.All'interno del frigorifero sono conservati alimenti che emettono odo-ri forti.	Pulire l'interno del frigorifero.Avvolgere completamente gli ali-menti.29
All'interno del dispositivo non c'è abba-stanza freddo.	• La temperatura è impostata su un livello troppo alto.• Cibi troppo caldi sono stati conservati.• Sono stati inseriti troppi alimenti contemporaneamente.• I prodotti sono troppo vicini tra loro.• Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.• La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.	• Resettare la temperatura.• Lasciare sempre che gli alimenti si raffreddino prima di riporli all'inter-no del frigorifero.• Conservare sempre piccole quantità di cibo.• Lasciare sempre uno spazio fra i diversi alimenti, per consentire il flusso dell'aria.• Chiudere la porta e/o il cassetto.• Non aprire le porte o i cassetti con eccessiva frequenza.
All'interno del dispositivo c'è troppo freddo.	• La temperatura è impostata su un livello troppo basso.• La funzione Power- freeze viene attivata o funzione da troppo tempo.	• Resettare la temperatura.• Disattivazione della funzione Power-freezer.
Formazione di umidità all'interno dello scomparto frigorifero.	• Il clima è troppo caldo e troppo umido.• Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.• La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.• I contenitori di alimenti o liquidi sono lasciati aperti.	• Aumentare la temperatura.• Chiudere la porta e/o il cassetto.• Non aprire le porte o i cassetti con eccessiva frequenza.• Lasciare che gli alimenti caldi si raffreddino a temperatura ambiente, e coprire gli alimenti liquidi.
L'umidità si accumula sulla superficie esterna del frigorifero o fra le porte/fra la porta e il cassetto.	• Il clima è troppo caldo e troppo umido.• La porta o il cassetto non sono chiusi saldamente. L'aria fredda all'interno del dispositivo e l'aria calda all'esterno causano condensa.	• Si tratta di una condizione normale con climi umidi. Ciò varierà al varia-re del livello di umidità.• Verificare che la porta e il cassetto siano chiusi saldamente.
Ghiaccio duro e gelo nello scom-parto congelato-re.	• I cibi non sono stati confezionati in modo adeguato.• Una porta o un cassetto del dispositivo non è stato chiuso corretta-mente.• La porta / il cassetto sono stati aperti con eccessiva frequenza o troppo a lungo.• La guarnizione della porta o del cassetto è sporca, usurata, rotta o non è posizionata correttamente.• Qualcosa all'interno impedisce la chiusura corretta del cassetto o della porta.	• Conservare sempre bene i vari cibi.• Chiudere la porta e/o il cassetto.• Non aprire le porte o i cassetti con eccessiva frequenza.• Pulire la guarnizione della porta o del cassetto, o provvedere alla loro sostituzione con altre guarnizioni nuove.• Riposizionare i ripiani, i supporti sulle porte o i contenitori inter-ni per consentire la chiusura della porta o dei cassetti.

Problema	Possibile causa	Possibile soluzione
Il dispositivo emette rumori strani.	Il dispositivo non era appoggiato su una superficie piana.Il dispositivo tocca alcuni oggetti nelle immediate vicinanze.	Regolare i piedini e livellare il dispositivo.Togliere gli oggetti nelle immediate vicinanze del dispositivo.
Si sente un allarme suonare.	La porta dello scomparto frigorifero è aperta.	Chiudere la porta o silenziare l'alarme manualmente.
Si sente un debole ronzio.	Il sistema anti-condensa è in funzione.	In questo modo si evita la condensa. Non si tratta di un'anomalia di funzionamento.
Il sistema di illuminazione interno non funziona.	La spina non è collegata alla presa di corrente.Il sistema di alimentazione non è intatto.Una delle lampade LED non funziona.	Inserire la spina nella presa.Controllare il sistema di alimentazione della stanza. Contattare la società elettrica!Rivolgersi all'assistenza clienti per la sostituzione della lampada.
I lati del frigorifero e la parete della porta si surriscaldano.	Non si tratta di un'anomalia di funzionamento.	-

9.2 Interruzione di corrente

In caso di black out, gli alimenti dovrebbero rimanere al fresco in modo sicuro per all'incirca 12 ore. Attenersi alle seguenti indicazioni durante un black out prolungato, in particolar modo se ciò avviene d'estate:

Aprire la porta o i cassetti solamente quando ciò è strettamente necessario.
Non collocare alimenti aggiuntivi all'interno del dispositivo durante un blackout.
Qualora sia stata fornita una notifica del black out, e il black out si prolunghi per più di 12 ore, recuperare del ghiaccio e collocarlo in un contenitore sulla parte superiore dello scomparto frigorifero.
Non appena viene ripristinata la corrente, consigliamo di ispezionare immediata-mente gli alimenti contenuti all'interno.
Dato che in caso di black out la temperatura all'interno del frigorifero aumenta, il pe-riodo di conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte. Gli eventuali alimenti che si scongelano dovranno essere consumati, cotti o nuovamente congelati, ove necessario, subito dopo, al fine di evitare rischi per la salute.

Informativa: Funzione di memoria in caso di black-out

Dopo che la corrente è stata ripristinata il dispositivo continua con le impostazioni im- postate prima del black out.

10.1 Disimballaggio

AVVERTENZA!

L'apparecchiatura è pesante. Spostarlo sempre in due.
- Conservare tutti i materiali dell'imballaggio fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente.
▶ Estrarre il dispositivo dall'imballaggio.
▶ Togliere tutti i materiali dell'imballaggio.

10.2 Condizioni ambientali

La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 10°C e i 43°C, dato che può influenzare la temperatura all'interno del dispositivo stesso non-ché il suo consumo sul piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad esempio forni e frigoriferi, isolamento.

10.3 Reversibilità della porta

(Solo modelli HTW7720ENMP/HTW7720ENMB)

Prima di fissare definitivamente il dispositivo, verificare che le cerniere delle porte siano posizionate in modo adeguato. Ove necessario, cfr. la sezione REVERSIBILITÀ PORTA.

10.4 Spazio consigliato

Spazio consigliato quando lo sportello è aperto. (Fig. 10.4):

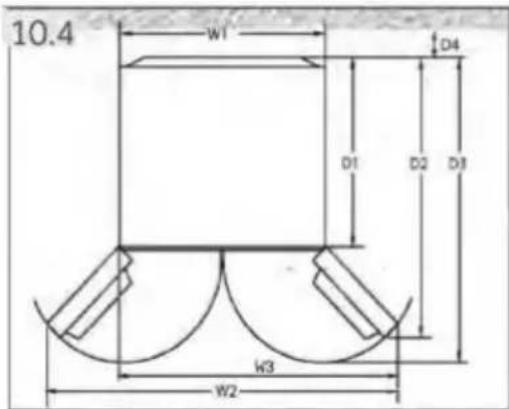

10.4 W1 D4 D1 D2 D3 w3 W2

Modello	Larghezza in mm			Profondità in mm			Distanza dalla parete in mm
	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMP	700	-	1198.5	600	1140	1322	100
HTW7720ENMB
HTW7720ENPT
HFW7720ENMP	700	1188	-	600	887	966	100

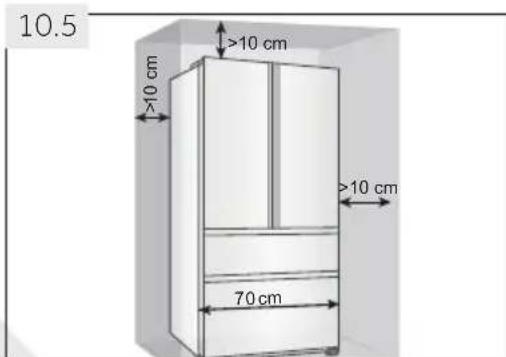

10.5 ×10 cm >10 cm >10 cm 70 cm

10.5 Sezione trasversale di ventilazione

Per una sufficiente ventilazione dell'elettrodomestico, si consiglia di rispettare lo spazio indicato nelle linee guida

Per gli apparecchi a libera installazione: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»

rispettare le informazioni riportate nella (Fig. 10.5).

10.5 Allineare l'apparecchiatura

L'apparecchiatura dovrebbe essere collocato su una superficie piatta e resistente.

1. Inclinare l'apparecchiatura leggermente all'indietro (Fig. 10.5).
2. Impostare i piedini al livello desiderato.
3. Sarà possibile verificare la stabilità andando ad agire in modo alternato sulle diagonali. Questo leggero movimento dovrebbe essere lo stesso n entrambe le direzioni. In caso contrario, il telaio si potrebbe inclinare; le conseguenze sarebbero dei danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera inclinazione verso la parte posteriore facilita la chiusura della porta.

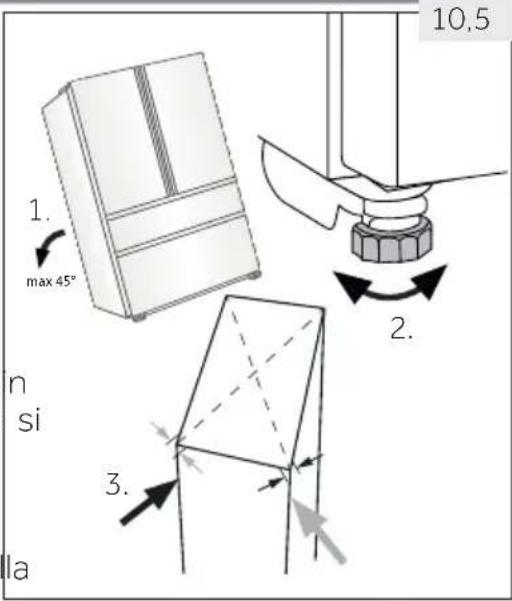

1. max 45° n si la 10,5 2. 3.

10.6 Regolazione di precisione delle porte

Se le porte non sono allineate, questo problema può essere risolto come segue:

10.6.1 Uso dei piedini regolabili

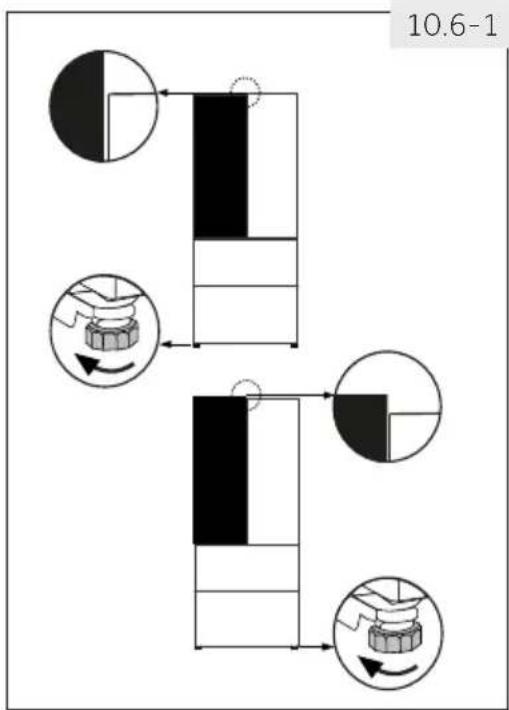

Ruotare i piedini regolabili seguendo la direzione della freccia (Fig. 10.6-1) per avvitare il piedino verso l'alto o verso il basso.

10.6.2 Uso di distanziatori

▶ Aprire la porta superiore e sollevarla.

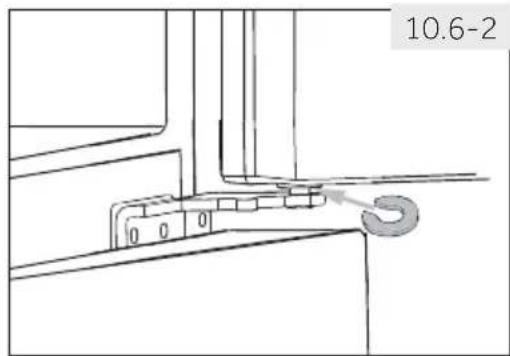

Fissare con attenzione il distanziatore (all'interno della borsa degli accessori) nell'anello in plastica bianco della cerniera centrale, eseguendo l'operazione a mano o servendosi di pinze (Fig. 10.6-2). Non graffiare o ammaccare la porta.

10.6-2

Informativa: Livellamento

Quando il dispositivo viene usato, e causa degli alimenti allineati le porte potrebbero non essere allineate. Eseguire la regolazione servendosi dei metodi sopra indicati.

10.7 2 h

10.7 Tempo d'attesa

L'olio di lubrificazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio può attraversare il tubo chiuso se il trasporto viene eseguito col dispositivo inclinato. Prima di collegare il dispositivo alla sorgente di alimentazione sarà necessario attendere 2 ore (Fig. 10.7), affinché l'olio rientri all'interno della capsula.

10.8 Collegamento elettrico

Prima di ogni collegamento, verificare che:

la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa.
la presa di alimentazione sia dotata di messa a terra e non vi siano collegate ciabatte o prolunga.
▶ il cavo di alimentazione e la presa siano conformi a quanto indicato.

Collegare la spina a una presa domestica debitamente dotata di messa a terra.

AVVERTENZA!

Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).

Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.

Non localizzare prese multiple portatili o alimentatori portatili sul retro dell'appa- recchio.

Prestare attenzione a non provocare un incendio accendendo materiali infiammabili.

POSIZIONAMENTO

Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indicata nell'etichetta dell'apparecchio:

• Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»
• Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»
• Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»
• Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»

10.9 Reversibilità della porta

Prima di collegare il dispositivo alla sorgente di alimentazione, consigliamo di verificare che sia possibile invertire la porta da destra, come viene consegnato il prodotto, a sinistra, qualora ciò sia necessario conformemente alla posizione di installazione nonché all'uso del dispositivo.

AVVERTENZA!

L'apparecchiatura è pesante. Sarà necessario essere in due per eseguire l'inversione della porta.
- Prima di qualsiasi operazione, scollegare il dispositivo dalla presa di corrente.
Non inclinare il dispositivo più di 45° al fine di evitare danni al sistema di raffreddamento.

Fasi del montaggio (Fig. 10.9):

1. Prendere gli strumenti necessari.
2. Scollegare il dispositivo.

1. Togliere le cinque viti che tengono fissato il pannello anteriore (1) quindi togliere il pannello (2). Togliere il coperchio piccolo dal pannello anteriore, da sinistra verso destra.

1. Scollegare il cavo di collegamento

2. Togliere il copricerniera superiore (1) e svitare la cerniera superiore (tre viti) sul lato destro (2).

1. Sollevare la porta allentata del frigorifero, facendo attenzione, fino a toglierla dalla cerniera inferiore.

2. Capovolgere la porta, svitare il coperchio (1) e il blocco porta (2) con la parte di fissaggio (3).

1. Togliere la cerniera inferiore della porta superiore.

2. Modificare le posizioni dei tappi e della vite sul lato.

3. Cambiare lo stop della porta dalla posizione attuale al lato opposto

1. Estrarre la nuova cerniera inferiore della porta superiore dalla sacca degli accessori, quindi avvitarla sul lato sinistro dell'apparecchiatura.
2. Sollevare la porta superiore con attenzione sulla cerniera inferiore di modo che il perno ruoti sulla tamburo della cerniera.
3. Togliere la cerniera superiore dalla sacca degli accessori. Inserire il cavo di collegamento nella cerniera superiore e fissare la cerniera superiore con le tre viti sul lato sinistro dell'apparecchiatura.
4. Mettere il copricerniera (presente all'interno della sacca accessori) sopra alla cerniera.
5. Collegare il cavo di collegamento e inserirlo nell'apertura.
6. Sostituire il pannello anteriore e fissarlo con le cinque viti. Dopo il cambio della porta, controlla - re che le guarnizioni delle porte siano posizionate correttamente sull'alloggiamento e che tutte le viti siano ben serrate.

11.1 Specifiche del prodotto

Marchio di fabbrica	Haier
Identificatore del modello	HTW7720ENMPHTW7720ENMBHTW7720ENPTHTW7720DNMP	HFW7720EWMPHFW7720ENMB
Categoria del modello	Frigorifero-congelatore
Classe di efficienza energetica	DHTW7720DNMP / E
Consumo energetico annuo (kWh/anno)1)	155HTW7720DNMP/301	302
Volume di raffreddamento (litri)	345HTW7720DNMP/343	337
Volume di congelamento (litri)	141HTW7720DNMP/140	140
Prestazioni (stelle)
Temperatura degli altri vani > 14 °C	Non applicabile
Sbrinamento automatico	Si
Sicurezza contro le interruzioni di corrente (h)	12	10
Capacità di congelamento (kg/24 h)	10
Classe climaticaQuesto elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 °C e 43 °C.	SN.N.ST.T
Classe di emissione di rumore ed emissioni acustiche aeree (db(A) re 1pW)	A(29)HTW7720DNMP / C (37)
Tempo di aumento della temperatura (h)	12	10
Tipo di costruzione	Indipendente

^1) In base a risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dalla modalità di utilizzo dell'elettrodomestico e dalla sua collocazione

11.2 Dati tecnici supplementari

Volume totale (litri)	486HTW7720DNMP/483	477
Tensione / Frequenza	220-240 V~ / 50 Hz
Alimentazione in ingresso (W)	120
Corrente di ingresso (A)	1,5
Fusibile principale (A)	16
Refrigerante / Quantità	R600a / 62 g
Dimensioni (P/L/A in mm)	675×700×2006

11.3 Norme e direttive CE e UK CA

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.

12- Servizio di assistenza

IT

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

▶ il proprio rivenditore locale
l'area Assistenza & Supporto su www.haier.com dove è possibile trovare numeri di telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Per contattare il nostro Servizio, verificare di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello ____ Numero seriale ____

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

▶ DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;

maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

▶ GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese*	Indirizzo postale	Paese*	Indirizzo postale
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA	Francia	Haier Francia SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCIA
SpagnaPortogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcellonaSPAGNA	Belgio-FRBelgio-NLPaesi BassiLussemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIO
GermaniaAustria	Haier Germania GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANIA	PoloniaRepubblicaCecaUngheriaGreciaRomaniaRussia	Haier Polonia Sp. zo.o.Al. Jerozolimskie 181B02-222 VarsaviaPOLONIA
RegnoUnito	Haier Appliances Regno UnitoCo.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRRegno Unito

10.6 Ajuste fino das portas
