NÁVOD K OBSLUZE HTW7720BNMM HAIER

Uživatelská příručka

Frigorífico

Guia do Utilizador

ΨΥΓΕΙΟ

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

Hladnjak

Upute za upotrebu

Kasutusjuhend

Külmik-sügavkülmik

Naudotojo vadovas

CZ VAROVÁNÍ: Nebezpečí Požáru/ Hořlavého Materiálu. Symbol označuje riziko požáru, protože byly použity hořlavé materiály. Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Děkujeme Vám, že jste si zakoupili spotřebič Haier.

Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete důležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu.

Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spotřebič používat bezpečně a správně.

Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistěte předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bezpečné používání.

Popis

Upozornění - Důležité poučení o bezpečnosti

Obecné informace a tipy

Sdělení týkající se životního prostředí

Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhod'te do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpadu z domácnosti. Vratte výrobek do místního zařízení pro recyklaci nebo se obratte na svůj městský úřad.

UPOZORNĚNÍ!

Nebezpečí zranění nebo udušení!

Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte zásobníky a zásuvky a odmontujte západku dveří a těsnění.

1- Bezpečnostní informace.... 4
2- Běžný účel použití 8
3- Popis spotřebiče 9
4- Ovládací panel ....1 1
5- Použití 12
6-Tipy na ušetření energie 22
7-Zařízení 23
8-Péče a čištění 26
9-Řešení problémů 29
10-Instalace....32
11- Technické údaje 37
12-Zákaznický servis....38

Před zapnutím spotřebiče si nejprve přečtěte následující bezpečnostní rady!:

UPOZORNĚNÍ!

Před prvním použitím

▶ zkontrolujte, že nedošlo k poškození spotřebiče během přepravy.
▶ Odstraňte všechny obaly a držte mimo dosah dětí.
▶ Před instalací spotřebiče vyčkejte alespoň 2 hodiny, aby byla zajiš-těna plná funkce chladicího okruhu.
▶ S přístrojem manipulujte vždy minimálně ve 2 osobách, protože je těžký.

Instalace

▶ Spotřebič umístěte na dobře větraném místě. Zajistěte, aby nad spotřebičem byla mezera minimálně 10 cm a kolem spotřebiče alespoň 10 cm.
Nikdy neumístujte spotřebič ve vlhkém prostředí nebo na místě, kde by na něj mohla stříkat voda. Kapky vody a skvrny osušte a očistěte s měkkým čistým hadříkem.
▶ Neinstalujte spotřebič na prímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).

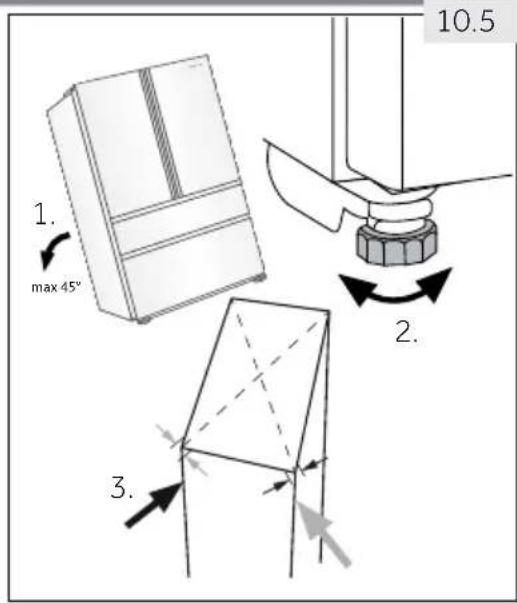

Instalujte a vyrovnejte spotřebič na místě, které odpovídá jeho velikosti a způsobu využití.
▶ Udržujte větrací otvory v přístroji nebo ve vestavěné konstrukci čisté a bez překážek.
▶ Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se síťovým napájením. Pokud tomu tak není, obratte se na elektrikáře.
Spotřebič je provozován na 220-240 VAC / 50 Hz napájení. Abnormální kolísání napětí může způsobit, že se spotřebič nepodaří spustit, nebo se poškodí regulace teploty nebo kompresor, nebo při provozu může vznikat abnormální hluk. V takovém případě musí být namontován automatický regulátor napětí.
▶ Použijte samostatnou zásuvku pro územnění napájení, jež je snadno přístupná. Spotřebič musí být uzemněný.
Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven 3drátovou (zemnicí) zástrčkou, která je vhodná pro standardní 3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemontujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla zůstat přístupná.
▶ Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely.
Zkontrolujte, že lednička nestojí na napájecím kabelu. Nestoupejte na napájecí kabel.
▶ Nepoškožujte chladicí okruh.

UPOZORNĚNÍ!

Každodenní používání

• Spotřebič mohou používat děti od 8 let a osoby se sníženými fy-zickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad se-bou dohled nebo pokud byly vyškoleny ohledně bezpečného po-užívání spotřebiče a pokud chápou možná rizika.
  Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod neustálým dohledem.
  ▶ Se spotřebičem si nesmí hrát děti.
  ▶ Pokud v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpo- jujte nebo nepřipojujte sítový kabel chladničky nebo jiného spo- třebiče.
  ▶ Věnujte pozornost tomu, že spotřebič je nastavený pro provoz při rozsahu okolní teploty mezi 10 a 43 °C. Pokud bude ponechán delší dobu v prostředí, kde je teplota vyšší nebo nižší než je uve-dený rozsah, nemusí správně fungovat.
  ▶ Nepokládejte nestabilní předměty (těžké předměty, nádoby s vodou) nahoru na spotřebič, abyste zabránili zranění osob způsobené pádem nebo elektrickému šoku způsobenému kontaktem s vodou.
  ▶ Netahejte za police ve dveřích. Dveře by se mohly zkřivit, polička na láhve odtáhnout nebo by se spotřebič mohl převrátit.
  Dveře spotřebiče otvírejte a zavírejte pouze klikou. Mezera mezi dveřmi a mezi dveřmi a skříní je velmi úzká. Nedávejte ruce do těchto míst, abyste se vyhnuli skřípnutí prstů. Dveře otvírejte a zavírejte, pouze pokud v dosahu dveří nestojí děti.
  ▶ Neskladujte nebo nepoužívejte hořlaviny, výbušniny nebo žíravé materiály ve spotřebiči nebo v jeho okolí.
  ▶ V spotřebiči neskladujte léky, bakterie nebo chemické látky. Tento spotřebič určený pro domácnost. Nedoporučuje se pro sklado-vání materiálů s požadavkem na přesné teploty.
  Nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě lihovin s vysokým obsahem alkoholu), zejména perlivých nápojů, v mrazničce, protože by během zmrazování praskly.
  ▶ Pokud v mrazničce došlo k zahřátí, zkontrolujte stav potravin.

UPOZORNĚNÍ!

Každodenní používání

▶ Nenastavujte príliš nízké teploty v prostoru ledničky. Při vysokém nastavení může teplota klesnout pod nulu. Pozor: Může dojít k roztržení lahví.
Nedotýkejte se zmrazených potravin mokrýma rukama (nosté rukavice). Zejména se vyvarujte jedení nanuků ihned po vyjmutí z mrazničky. Je zde nebezpečí omrzlin nebo tvorby puchýřů z mrazu. První pomoc: okamžitě dejte pod tekoucí studenou vodu. V žádném případě se neodtrhujte!
▶ Nedotýkejte se vnitřního povrchu mrazničky, když je zapnutá, zejména mokrýma rukama, protože by vám ruce mohly přimrznout k povrchu.
V případě výpadku napájení nebo před čištěním spotřebič odpojte z napájení. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
▶ Nepoužívejte elektrická zařízení uvnitř potravinové skříně, pokud se nejedná o přístroje doporučené výrobcem.

Údržba / čištění

Zajistěte, aby při provádění čištění a údržby byly děti pod dozo- rem.
▶ Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel.
▶ Ne seškrabávejte námrazy a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí.
▶ Pro urychlení rozmrazení nepoužívejte mechanická zařízení nebo jiné prostředky jinak, než je doporučeno výrobcem.
▶ Pokud je sítový kabel poškozený, musí ho vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.
▶ Nepokoušejte se o opravení spotřebiče vlastními silami. V přípa-dě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis.

UPOZORNĚNÍ!

Údržba / čištění

▶ Alespoň jednou ročně odstraňte prach ze zadní části spotřebiče, abyste omezili riziko vzniku požáru a také zvýšenou spotřebu energie.
▶ Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶ Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.

Informace o chladicím plynu

UPOZORNĚNÍ!

Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Zkontrolujte, že během přepravy a instalace nedošlo k poškození chladicího okruhu. Prosakující chladivo může způsobit poranění očí nebo se vznítit. Pokud se objeví závada, držte všechny zdroje otevřeného ohně stranou, důkladně vyvětrejte místnost, nezapojujte ani nevypojujte síťové kabely žádného spotřebiče v místnosti. Informujte zákaznický servis.

V případě, že chladivo přijde do kontaktu s očima, okamžitě je pro-pláchněte pod tekoucí vodou a zavolejte neprodleně očního lékaře.

VÝSTRAHA!

Když zavřete dveře, svislý nosník dveří na levých dveřich se ohne dovnitř (1).

Pokud se pokusíte zavřít levé dveře a vertikální pás na dveřich není zahnutý (2), nejprve ho zahněte, jinak pás na dveřích zasáhne upevňovací hřídel nebo pravé dveře. Tak může dojít k skluzu nebo netěsnosti dveří. Ve svislém nosníku dveří s nachází ohřivací závit. Tep- lota povrchu trochu vzroste, což je normální a nemá žádný vliv na funkce chladničky.

1

2

2- Běžný účel použití

2.1- Běžný účel použití

Tento spotřebič je určený k chlazení a mrazení potravin. Je zkonstruovaný výhradně pro použití v suchém interiéru domácností. Není určený pro komerční nebo průmyslové využití.

Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způsobit poruchy a ztrátu záruky.

2.2 Příslušenství

Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 2.2):

2.2

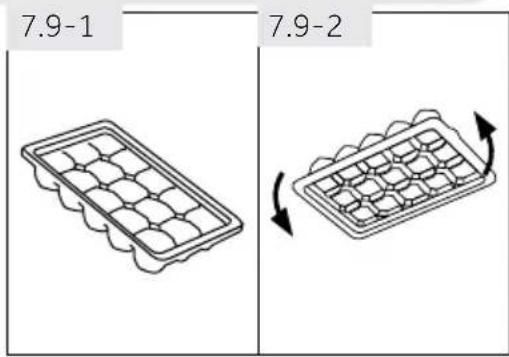

Miska na led s víkem

Zásobník na vajíčka

Dveřní Distanční panty vložky

Kryt závesu

Energe- Záruční tický list štítek

Uživatelská příručka

*HTW7720ENMP/HTW7720ENMB/HTW7720ENPT

Upozornění: Rozdíly

Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

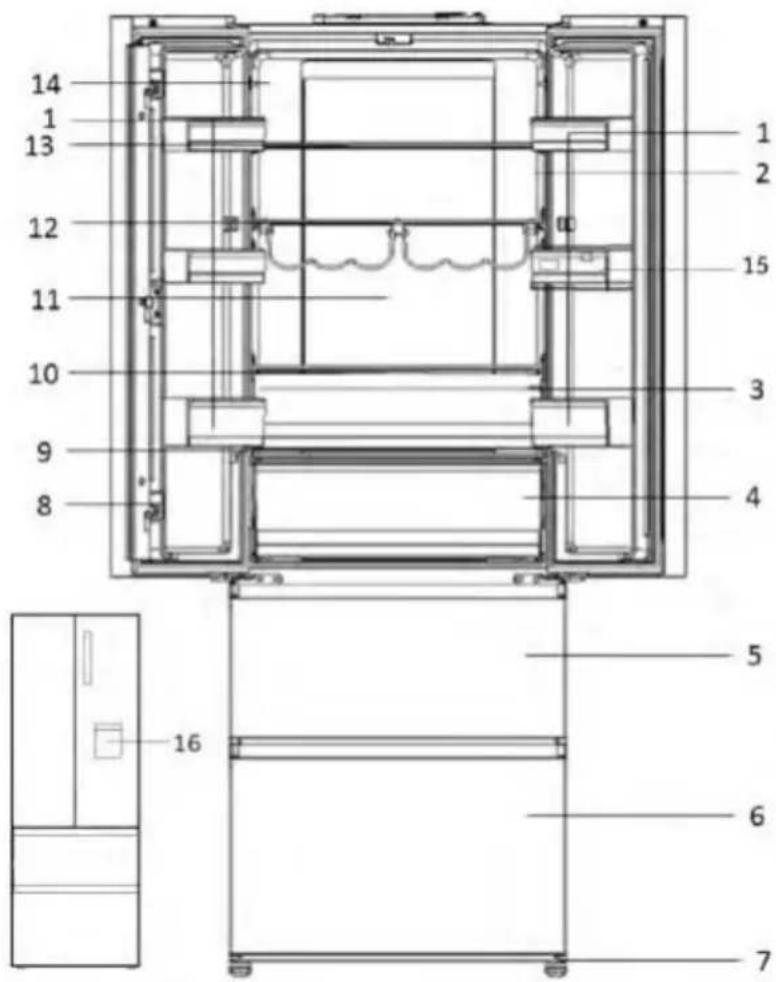

Obrázek spotřebiče (obr. 3)

model: HFW7720EWMP

14 1 13 12 11 10 9 8 1 2 15 3 4 5 6 7 16

1 Police na dveřích
2 Ukazatel správné teploty (volitelný)
3 Zásuvka Humidity Zone
4 Zásuvka My Zone
5 Horní zásuvka mrazničky
6 Dolní zásuvka mrazničky 13 Skleněná police
7 Nastavitelné nohy
8 Vzpěra dveří

9 Skleněný kryt zásuvky My Zone
10 Skleněný kryt zásuvky
Humidity
11 Zadní světlo
12 Police na láhve
14 Typový štítek

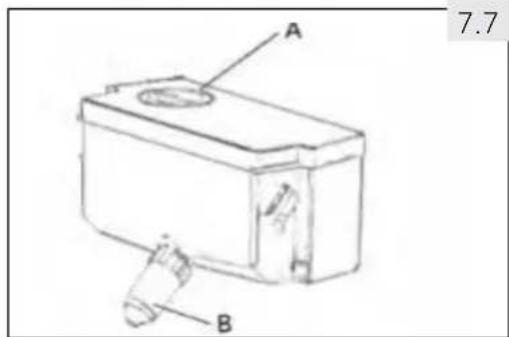

15 Zásobník na vodu
16 Dávkovač vody

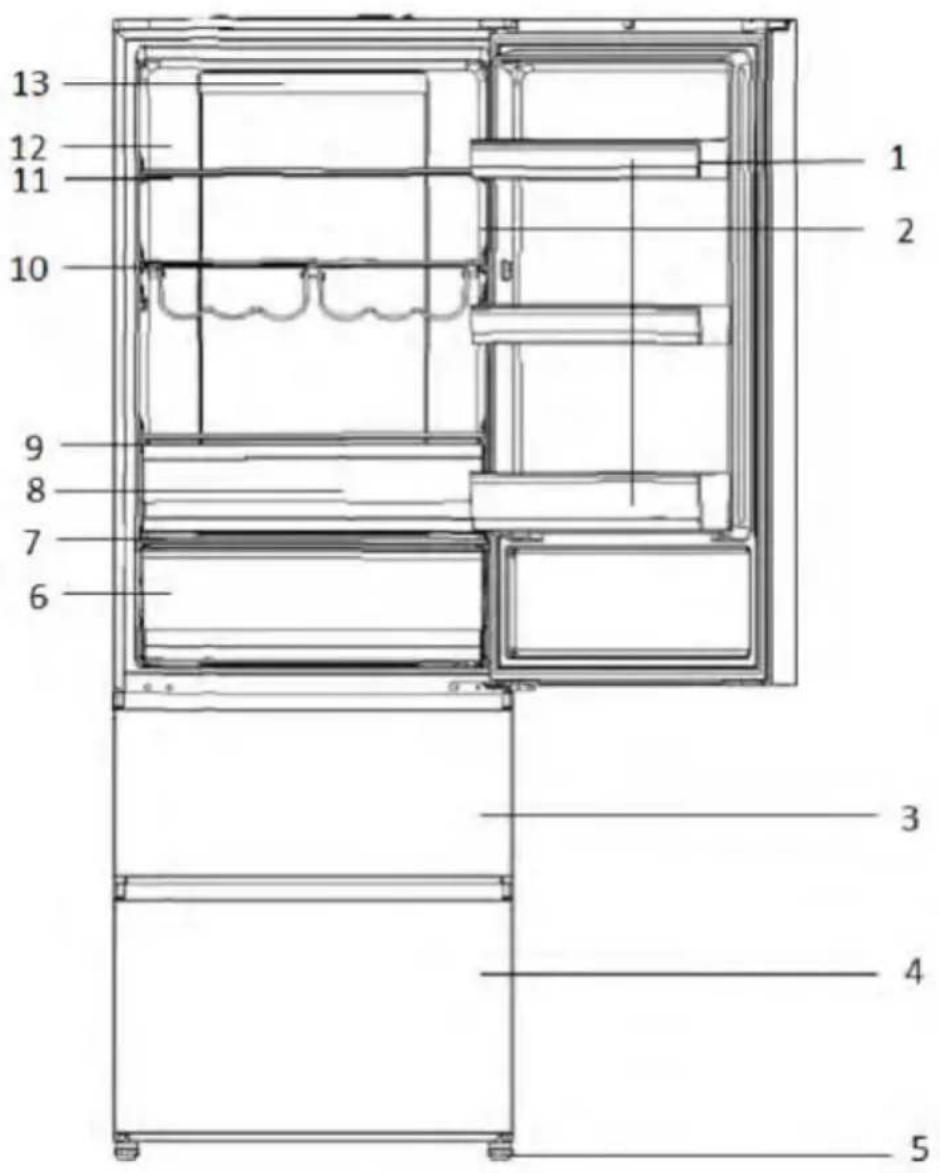

model: HTW7720ENMP/HTW7720DNMP/HTW7720ENMB/HTW7720ENPT

13 12 11 10 9 8 7 6 1 2 3 4 5

1 Police na dveřích
2 Ukazatel správné teploty (volitelný)
3 Horní zásuvka mrazničky
4 Dolní zásuvka mrazničky
5 Nastavitelné nohy
6 Zásuvka My Zone
7 Skleněný kryt zásuvky My Zone
8 Zásuvka Humidity Zone

9 Skleněný kryt zásuvky Humidity
10 Police na láhve
11 Skleněná police
12 Typový štítek
13 Zadní světlo

Ovládací panel (obr. 4)

-88 Fridge -88 Freezer - Fruit&Veg. - Quick-Cool - 0°C Fresh My Zone d1 d2 Auto Set 3 Sec. Wifi d3 Super-Cool 3 Sec. Holiday e Super-Frz. f g 3Sec. Lock

Tlačítka:

A Nastavování teploty chladničky
B Nastavování teploty mrazničky
C Nastavování My Zone
D Vypínač režimu Automatické nastavení a funkce Wi-Fi
E Vypínač funkcí Přechlazení a Dovolená
F Vypínač funkce Supermrazení
G Zamykání/odemykání panelu

Ukazatele:

a Teplota v prostoru chladničky
b Teplota v prostoru mrazničky
c Funkce My Zone
d1 Funkce Wi-Fi
d2 Funkce Dovolená
d3 Režim Automatické nastavení
e Funkce Přechlazení
f Funkce Supermrazeni
g Zámek panelu

5.1 Před prvním použitím

Odstraňte všechny obalové materiály, udržujte je mimo dosah dětí a zlikvidujte je v souladu s ochranou životního prostředí.
Než vložíte do spotřebiče potraviny, očistěte ho uvnitř i zvenku vodou a jemným čisticím prostředkem.

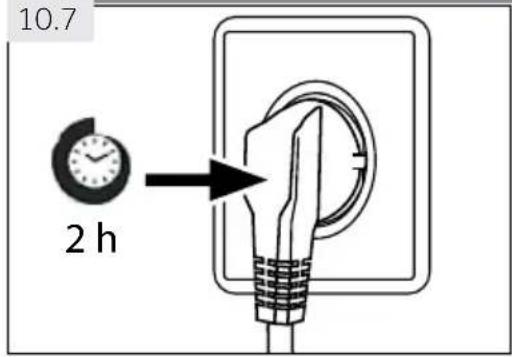

▶ Po vyrovnání a očištění spotřebiče vyčkejte alespoň 2 hodiny, než ho zapojíte do elektrické sítě. Viz oddíl INSTALACE.
▶ Nechte prihrádky vychladit na požadovanou teplotu dříve, než do nich vložíte potraviny. Funkce Extra mrazení pomáhá rychlému ochlazení mrazničky.
Teplota ledničky je automaticky nastavená na 5° C a teplota mrazničky na -18° C. To je doporučené nastavení. Nastavené teploty můžete ručně změnit podle vlastních požadavků. Vid'. REŽIM RUČNÍHO NASTAVENÍ.

5.2 Doteková tlačítka

Tlačítka na ovládacím panelu jsou doteková tlačítka, která reagují na lehký dotek prstem.

5.3 Zapnutí/Vypnutí spotřebiče

Spotřebič je funkční, jakmile ho zapojíte do elektrické sítě.

Při prvním zapnutí přístroje se zobrazí aktuální teplota chladničky a mrazničky ("a" a "b"). Displej začne blikat. Pokud jsou dveře zavřené, vypne se po 30 sekundách. Zámek panelu může být aktivní.

Poznámka: Přednastavení

▶ Spotřebič je nastavený na doporučenou teplotu 5°C (lednička) a -18°C (mraznička). Za normálních podmínek okolního prostředí není nutné teplotu nastavovat.
▶ Přednastavená funkce pro zásuvku My Zone je Fruit & Veg..
Když zapnete spotřebič po předchozím odpojení od elektrické sítě, může trvat až 12 hodin, než dosáhne správných teplot.

Před vypnutím spotřebič vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel z elektrické zásuvky.

5.4 Pohotovostní režim

Displej se automaticky vypne 30 sekund po stisknutí tlačítka. Displej se automaticky zamkne. Při doteku libovolného tlačítka nebo otevření dveří/zásuvky se automaticky rozsvítí.

5.5

3Sec. Lock

5.5 Zamknout/Odemknout panel

nelu

Poznámka: Zámek ovládacího pa-

Ovládací panel se automaticky zablokuje proti aktivaci, není-li po dobu 30 sekund dotknuto žádné tlačítko. Chcete-li provést jakékoli nastavení, ovládací panel musí být odemčený.

▶ Chcete-li zablokovat všechny prvky na panelu proti aktivaci, držte po dobu 3 sekund tlačítko „G“. (obr. 5.5). Rozsvítí se příslušná kontrolka "g".
▶ Chcete-li panel odemknout, dotkněte se znovu tlačítka.

5.6 Alarm při otevřených dveřích

Pokud jsou jedny dveře ledničky otevřené déle než 3 minutu, ozve se alarm pro otevřené dveře. Alarm lze vypnout zavřením dveří. Pokud jsou dveře otevřené déle než 7 minut, světlo uvnitř ledničky a osvětlení ovládacího panelu se automaticky vypnou.

5.7 Volba pracovního režimu

Pro nastavení spotřebiče můžete zvolit jednu z následujících možností:

5.7.1-1 5.7.1-2 Auto Set 3 Sec. Wifi Auto Set 3 Sec. Wifi

5.7.1 Režim Auto Set

Nemáte-li žádné speciální požadavky, doporučujeme využití AutoSet režimu:

Ve AutoSet režimu si spotřebič automaticky nastavuje teplotu v závislosti na okolní teplotě a na změnách vnitřní teploty. Tato funkce je zcela automatická.

1. Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
2. Dotkněte se tlačítka „D“ (Obr. 5.7.1-1).
3. Rozsvítí se kontrolka „d2“ a funkce se aktivuje (obr. 5.7.1-2).

Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.

5.7.2 Režim ručního nastavení

Chcete-li nastavit teplotu spotřebiče ručně s ohledem na uchovávání specifických potravin, můžete ji nastavit přes tlačítko pro nastavení teploty:

Poznámka: Konflikt s ostatními funkcemi

Teplotu nelze nastavit, pokud je aktivována jakákoli jiná funkce (Extra cool, Extra Freeze, Dovolená nebo AutoSet), nebo je displej uzamčen. Odpovídající indikátor bude blikat a bude doprovázen bzučákem.

5- Použití

CZ

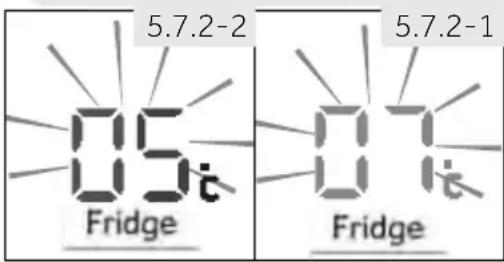

5.7.2.1 Nastavení teploty pro ledničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
2. Abyste zvolili oddíl ledničky, dotkněte se tlačítka „A” (Lednička). Zobrazí se aktuální teplota chladícího oddílu (obr. 5.7.2-1).
3. Dotkněte se postupně tlačítka "A" (Chladnička), dokud nezačne blikat požadovaná hodnota teploty (obr. 5.7.2.-2). Při každém dotknutí tlačítka zazní signál. Teplota se bude zvyšovat po 1°C, od minimální teploty 1°C po maximální teplotu 9°C. Optimální teplota v chladničce je 5°C. Chladnější teplota znamená zbytečnou spotřebu energie.
4. Chcete-li potvrdit nastavenou teplotu, dotkněte se jakéhokoli tlačítka kromě „A“ (Lednička) nebo vyčkejte 5 sekund a nastavená hodnota se potvrdí automaticky. Zobrazená teplota přestane blikat.

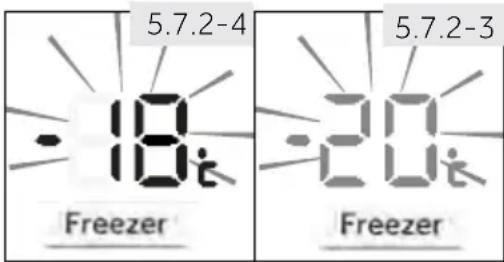

5.7.2.2 Nastavení teploty pro mrazničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).
2. Dotkněte se tlačítka „B“ (Mraznička) pro volbu oddílu mrazničky. Zobrazí se aktuální teplota mrazícího od-dílu (obr. 5.7.2-3).
3. Dotkněte se postupně tlačítka "B" (Mraznička), dokud nezačne blikat požadovaná hodnota teploty (obr. 5.7.2.-4).
   Při každém stisknutí tlačítka zazní signál. Teplota se bude zvyšovat po 1°C, od -14°C po -24°C. Optimál-ní teplota v mrazničce je -18°C. Chladnější teplota znamená zbytečnou spotřebu energie.
4. Chcete-li potvrdit nastavenou teplotu, stiskněte ja-kékoli tlačítko kromě „B” (Mraznička) nebo vyčkejte 5 sekund a nastavená hodnota se potvrdí automatic-ky. Zobrazená teplota přestane blikat.

5.7.2-2 05 Fridge 5.7.2-1 04 Fridge

5.7.2-4 18 Freezer 5.7.2-3 20 Freezer

Poznámka: Faktory ovlivňující teplotu

Vnitřní teploty ovlivňují níže uvedené faktory:

▶ Okolní teplota
▶ Četnost otevírání dveří

▶ Množství uchovávaných potravin

▶ Instalace spotřebiče

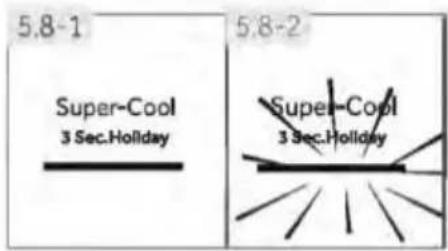

5.8-1 Super-Cool 3 Sec.Holiday 5.8-2 Super-Cool 3 Sec.Holiday

5.8 Funkce extra chlazení (Super Cool)

Chcete-li uložit větší množství potravin (např. po náku-pu), zapněte funkci Extra chlazení. Funkce Extra chla- zení urychlí chlazení čerstvých potravin a potraviny již uložené ochrání před nežádoucím ztepláním. Když funkce začíná, teplota je téměř +1°C.

1. Je li zamčený, odemkněte panel dotekem tlačítka „G" (obr. 5.5.).
2. Dotkněte se tlačítka "E" (Super-Cool) (obr. 5.8.-1).
3. Rozsvití se kontrolka „e“ a funkce se aktivuje (obr. 5.8.-2).

Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.

Poznámka: Automaticky se vypne

Tato funkce se automaticky vypne, pokud funkce trvala déle než 4 hodiny.

5.9-1 Super-Frz. 5.9-2 Super-Frz.

5.9 Funkce extra mrazení (Super Freeze)

Čerstvé potraviny by měly být zcela zmrazeny co nejrychleji. Zachovají se tak nejlepší nutriční hodnoty, vzhled a chut. Funkce Extra mrazení zrychluje zmražení čerstvých potravin a chrání již uložené potraviny před nežádoucím ztepláním. Pokud potřebujete jednorázově zmrazit velké množství potravin, doporučujeme zapnout funkci Extra mrazení 24 hodin před použitím mrazicího prostoru. Při spuštění funkce je teplota nižší než-24 °C.

1. Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.).

2. Dotkněte se tlačítka "F" (Super-Freeze) (obr. 5.9.-1).

3. Rozsvítí se kontrolka „f“ a funkce se aktivuje (obr. 5.9.-2).

Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.

Poznámka: Automaticky se vypne

Po 50 hodinách se funkce Extra mrazení automaticky vypne. Spotřebič pak bude pracovat při teplotě, která byla nastavena před použitím funkce Extra mrazení.

5- Použití

CZ

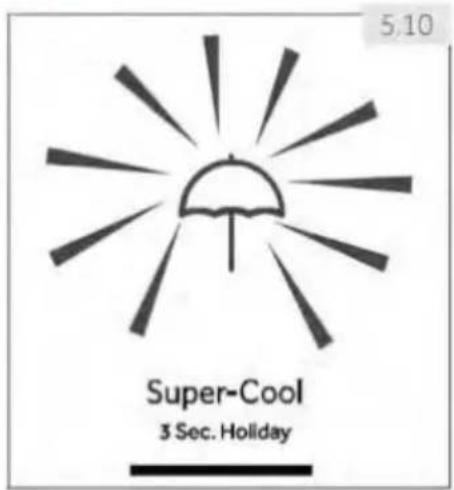

5.10 Funkce Dovolená

Touto funkcí nastavíte teplotu spotřebiče na stálých 17°C.

Díky tomu je možné nechat dveře prázdné lednice zavřené, aniž by vznikl zápach nebo plíseň – a to po dobu dlouhé nepřítomnosti (např. během dovolené). Oddíl mrazničky můžete nastavit podle libosti.

1. Je li zamčený, odemkněte panel dotekem tlačítka „G" (obr. 5.5.).
2. Dotkněte se tlačitka „D“ (Auto Set) po dobu 3 sekund (Obr. 5.10). Rozsvití se kontrolka „d1“ a funkce se aktivuje.

Opakováním výše uvedených kroků, nebo výběrem další funkce, může být tato funkce opět vypnuta.

5.10 Super-Cool 3 Sec. Holiday

Ve funkci Dovolená budou kontrolky "Fruit & Veg, Quick cool, 0°C fresh" v Myzone vypnuty a teplotu Myzone nebude možné nastavit. Přihrádka chladničky a Myzone se zobrazí v předchozím nastavení po ukončení funkce Dovolená.

5.11 Zásuvka My Zone

Prostor ledničky je vybaven zásuvkou My Zone (Obr. 5.11). K dispozici jsou následující funkce:

Tato funkce je vhodná pro skladování čerstvé zeleniny a ovoce.

Poznámka: Funkce "Fruit & Veg." (Ovoce a zelenina)

Ovoce citlivé na chlad (např. ananas, avokádo, banány, grapefruity), zelenina (např. brambory, lilek, fazole, okurky, cukety a rajčata), a sýry by se v zásuvce My Zone ucho-vávat neměly.

5.11.2 Funkce 0°C Fresh

Tato funkce nastaví teplotu v My Zone zásuvce na 0 °C. Je vhodná pro skladování čerstvých potravin, jako jsou maso a instantní výrobky. . Většina potravin zůstane při teplotě 0 °C čerstvá, ale nezamrzne.

Poznámka: Funkce Fresh 0°C

Kvůli rozdílnému obsahu vody v mase se některá vlhčí masa zmrazí při teplotách nižších než 0°C. Z toho důvodu by hodně čerstvá masa měla být uchovávána v zásuvce My Zone při teplotě minimálně 0°C.

5.11.3 Q-Cool (Rychlé chlazení)

Tato funkce umožňuje ukládat produkty jako sýr, čerstvé těstoviny a mléčné výrobky. Teplota v prostoru MyZone je nastavena na +2 °C

Poznámka: MyZone zásuvka

▶ Vždy musí být aktivovány jedna ze tří funkcí prostoru My Zone
▶ Pro snížení teploty chladničky použijte funkci Q-Cool. Pokud ji chcete zvýšit, použijte funkci Fruit & Veg.

5.11.4 Fruit&Veg. Quick Cool O°C Fresh My Zone

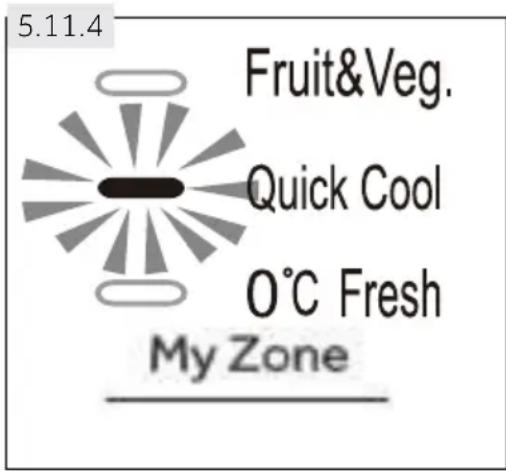

5.11.4 Volba funkce pro MyZone box

1. Je li zamčený, odemkněte panel dotekem tlačítka „G“ (obr. 5.5.)
2. Dotkněte se postupně tlačítka "C" (MyZone), dokud nezačne blikat požadovaná funkce (obr. 5.11.4).
3. Po několika sekundách bude ukazatel "ac" svítit trvale a nastavení bude potvrzeno.

5.12 VLHKÝ BOX

Vlhký box je nastavitelný (posuňte posuvný blok doleva, abyste snížili úroveň vlhkosti a na opačnou stranu, abyste zvýšili úroveň vlhkosti)

5.13 Tipy pro uchování čerstvých potravin

5.13.1 Ukládání do prostoru ledničky

▶ Udržujte teplotu v ledničce pod 5°C.
▶ Horká jídla se musí před uložením do ledničky zchladit na pokojovou teplotu.
▶ Potraviny by se před uložením do ledničky měly omýt a osušit
▶ Potraviny určené pro uložení do ledničky by měly být řádně utěsněny, aby se zabráni-lo změnám vůně nebo chuti.
▶ Neuchovávejte nadměrné množství potravin. Pro lepší a homogenní chlazení ne-chávejte mezi potravinami mezery, aby kolem nich mohl proudit chladný vzduch.
▶ Denně používané potraviny by se měly ukládat do přední části polic.
▶ Nechçete mezeru mezi potravinami a vnitřními stěnami ledničky, aby mohl vzduch volně proudit. Zejména ohlídejte, aby se potraviny nedotýkali zadní stěny: mohly by k ní přimrznout. Zabraňte přímému kontaktu potravin (zejména mastných nebo kyse-lých) s vnitřním povrchem, protože mastnota a kyseliny ho mohou rozrušit. Kdykoli narazíte na mastnou/kyselou špínu, hned ji vyčistěte.
▶ Mražené potraviny můžete snadno rozmrazit v chladničce. Ušetříte tím energii.

5- Použití

▶ Nepříjemné pachy.uvnitř ledničky značí, že se něco vylilo a je nezbytné ledničku vyčistit. Víz PECE A UDRZBA.

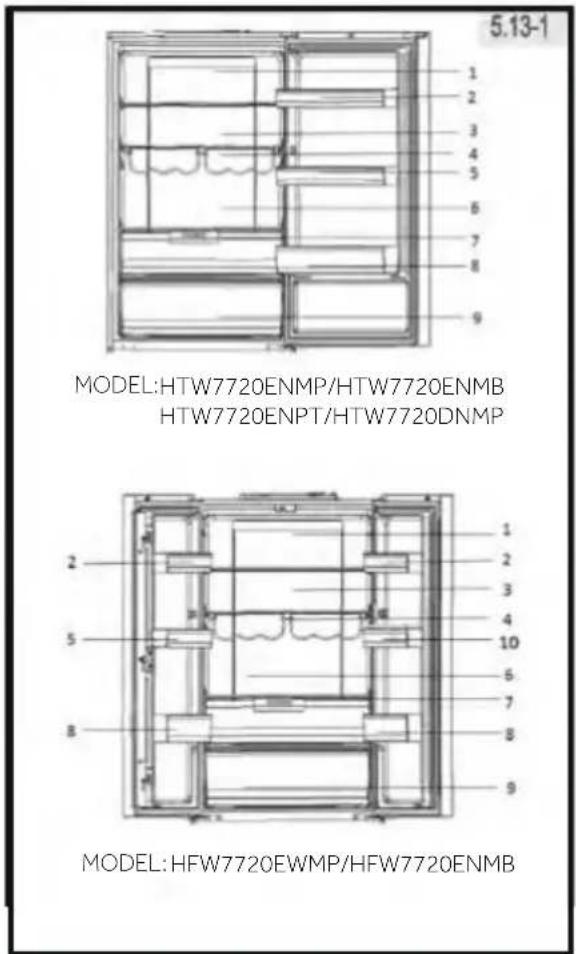

Různé potraviny je třeba umístit na různá místa podle toho, jaké mají vlastnosti: (obr.: 5.13.1).

1 Nakládané potraviny, konzervované potraviny, atd.
2 Máslo, sýry, vejce, koření, atd.
3 Snack potraviny, atd.
4 Víno, šampaňské, atd.
5 Vejce, konzervované potraviny, koření, atd.
6 Těstoviny, mléko, tofu, mléčné výrobky atd.
7 VLHKÝ BOX: ovoce, zelenina, salát (Fruit & Veg.)
8 Nápoje a zavařené potraviny
9 Zásuvka My Zone ovoce, zelenina, salát (Fruit & Veg.) Konzervované nápoje (Q-Cool) Syrové čerstvé potraviny (0°C Fresh)

1 Nakládané potraviny, konzervované potraviny, atd.
2 Máslo, sýry, vejce, koření, atd.
3 Snack potraviny, atd.
4 Víno, šampaňské, atd.
5 Vejce, konzervované potraviny, koření, atd.
6 Těstoviny, mléko, tofu, mléčné výrobky atd.
7 VLHKY BOX: ovoce, zelenina, salát (Fruit & Veg.)
8 Nápoje a zavařené potraviny
9 Zásuvka My Zone ovoce, zelenina, salát (Fruit & Veg.) Konzervované nápoje (Q-Cool) Syrové čerstvé potraviny (0°C Fresh)
10 Nádrž na vodu: pro skladování pitné vody

5.13-1 MODEL:HTW7720ENMP/HTW7720ENMB HTW7720ENPT/HTW7720DNMP MODEL:HFW7720EWMP/HFW7720ENMB

5.13.2 Ukládání do prostoru mrazničky

▶ Udržujte teplotu v mrazničce na -18°C.
24 hodin před mražením zapněte funkci Extra mrazení; -pro malé množství potravin stačí 4-6 hodin.
▶ Horké potraviny je nutné před uložením do mrazničky zchladit na pokojovou teplotu.
▶ Potraviny nakrájené na malé porce zmrznou rychleji a bude snadnější je rozmrazit a uvařit. Doporučená váha každá porce je do 2.5 kg
Je lepší potraviny před vložením do mrazničky zabalit. Vnější stana obalu musí být suchá, aby se balíčky k sobě nepřilepily. Obalové materiály musí být bez zápachu, neprodyšné, nesmí být toxické ani škodlivé.
Abyste nepřekročili dobu uchovávání potravin, zapište prosím datum zmrazení, časový limit a název potraviny na obal. Řid'te se doporučenou dobou uchovávání u různých potravin.
UPOZORNĚNÍ! Kyseliny, žíraviny a sůl atd. mohou narušit vnitřní povrch mrazničky. Neumístujte přímo na vnitřní povrch potraviny, které obsahují tyto látky (např. mořské ryby). Slanou vodu je třeba z mrazničky ihned vyčistit.
▶ Nepřekračujte dobu skladování potravin které jsou doporučovány výrobci. Z mrazničky vyndávejte pouze požadované množství potravin.
▶ Rozmrazené potraviny rychle zkonzumujte. Rozmrazené jídlo znovu nezmrazujte, pokud ho nejdřiv neuvařite, protože by to negativně ovlivnilo jeho poživatelnost.
Neukládejte do mrazničky nadměrné množství čerstvých potravin. Podívejte se na mrazicí kapacitu mrazničky – viz TECHNICKÁ DATA nebo údaje na výkonnostním štítku.
Potraviny lze uchovávat v mrazničce při teplotě nejméně -18°C po dobu 2 až 12 měsíců podle vlastností potravin (např. maso: 3-12 měsíců, zelenina: 6-12 měsíců)
▶ Chcete-li zmrazit čerstvé potraviny, zabraňte jejich kontaktu s již zmrazenými potravinami. Nebezpečí tání!

5.13.3 Při zmrazování komerčně mražených potravin postupujte prosím podle těchto pokynů:

Vždy věnujte pozornost pokynům výrobce o délce uchování potravin. Neporušujte tyto pokyny!
Kvůli zachování kvality potravin se snažte, aby doba mezi nákupem a uložením potravin byla co nejkratší.
Kupujte potraviny, které byly uchovávány při teplotě -18°C nebo nižší.
Vyhněte se nákupu potravin, které mají na obale sníh nebo námrazu – může to značit, že výrobek byl částečně rozmrazen a znovu zmrazen – nárůst teploty ovlivňuje kvalitu potravin.

5.14.1 Dávkovač vody (HFW7720EWMP)

Z dávkovače vody (obr. 5.14.1) lze odebírat studenou pitnou vodu.

Zásobník na vodu by se měl před prvním použitím vyčistit (viz ČIŠTĚNÍ A ÚDRŽBA).

VAROVÁNÍ!

Používejte pouze pitnou vodu.

5.14.1 A C

1. Ujistěte se, že je zásobník na vodu správně vložený (viz VYBAVENÍ).
2. Otočte a zdvihněte okrouhlé víko (A) a naplňte zásobník na vodu čerstvou pitnou vodou.
3. Naplňte ho pouze po značku (1,8 l); jinak by mohl při otvírání a zavírání dveří přetékat.
4. Zavřete okrouhlé víko tak, aby zaklaplo na místo.

DÁVKOVAČ VODY

\~ Před doplněním vylijte zbytkovou vodu a vyčistěte zásobník na vodu.
\~ Jestliže nebudete delší dobu potřebovat vodu, vyprázdněte a vyčistěte zásobník na vodu a vložte ho na místo.
\~ Kryt (C) na zásobníku na vodu slouží také k šetření energií. Jestliže nechcete delší dobu odebírat vodu z dávkovače, přesto nainstalujte kryt kvůli lepší izolaci a úspoře energie.

5.14.2 WATER: DISPENSER

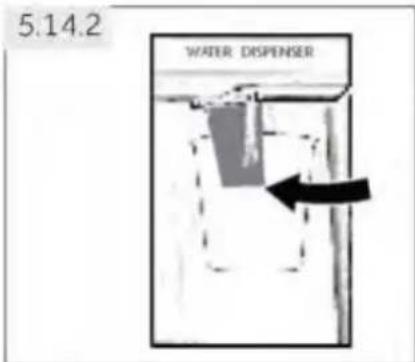

5.14.2 Odebírání vody z dávkovače

1. Dejte sklenici pod vodní výpust.
2. Sklenici lehce prítlačte k páčce dávkovače vody.
   Ujistěte se, že sklenice je vyrovnána s dávko-vačem, aby voda nevystříkla ven.

5.15 Nastavení režimu Wi-Fi POSTUP PÁROVÁNÍ S APLIKACÍ

Krok 1

• Stáhněte si aplikaci hOn z obchodu s aplikacemi

GET IT ON Google Play

Krok 2 Vytvořte si účet v aplikaci hOn nebo se přihlaste, pokud již máte účet

Krok 3 Postupujte podle pokynů k párování v aplikaci hOn

hOn 6

K

• Stiskněte tlačítko "D" na ovládacím panelu po dobu 3 sekund pro aktivaci Wi-Fi modulu
• Modul Wi-Fije zapnutý, ikona Wi-Fi začne blikat
• Pokud je lednička zapsána, ale Wi-Fije zapnutá, ikona bude blikat
• Pokud je lednička zaregistrována a připojena, ikona Wi-Fi je vždy zapnutá
• Pro resetování Wi-Fi stiskněte tlačitko "D" na ovládacím panelu po dobu 3 sekund

Tipy pro úsporu energie

Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE).
Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů).
Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie.
Funkce jako SUPERMRAZENÍ nebo PŘECHLAZENÍ spotřebovávají více energie.
▶ Teplé jídlo nechte před vložením do spotřebiče vychladnout.
- Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu.
Nepřeplňujte spotřebič, aby se nenarušilo proudění vzduchu.
Zamezte prítomnosti vzduchu v obalech potravin.
▶ Udržujte těsnění dveří v čistém stavu, aby se dveře vždy správně zavíraly.
Rozmrazujte zmrazené potraviny v úložném prostoru chladničky.
▶ Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police ve stavu jako z výroby a aby uložené potraviny nezakrývaly výstup vzduchového kanálu.

Výměna žárovek LED

Vyměnitelný světelný zdroj (pouze LED), výměnu musí provést odborník

Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.

Prostor	Třída energetické účinnosti	Model
Chladnička	G	HTW7720ENMPHFW7720EWMPHTW7720ENMBHFW7720ENMBHTW7720DNMP

Poznámka: Rozdíly v závislosti na modelu

Z důvodu různých modelů, váš výrobek nemusí mít všechny následující funkce. Viz kapitola POPIS PRODUKTU.

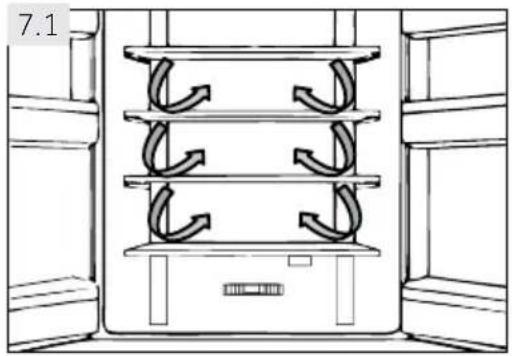

7.1 Boční proudové chlazení

Lednička je vybavena systémem boční proudého chla-zení, díky němuž je proud studeného vzduchu umís-těný do každé police (obr. 7.1). Pomáhá to udržet rov-noměrnou teplotu a zajistit tak, že potraviny zůstanou déle čerstvé.

7.2 ① ②

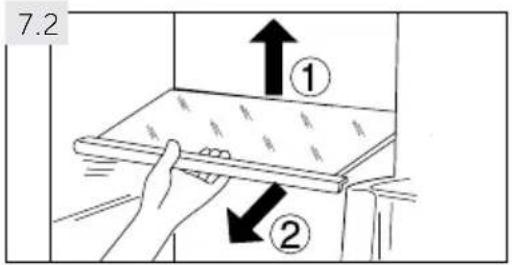

7.2 Nastavitelné poličky

Výšku polic lze nastavit podle vašich požadavků.

1. Chcete-li přemístit polici, nejprve nadzvedněte její zadní okraj (1) a poté ji vytáhněte (2) (obr. 7.2).
2. Chcete polici znovu vložit do ledničky, položte ji na výstupky po obou stranách a zatlačte ji do krajní zadní polohy, dokud nezapadne do žlábků po stranách

Poznámka: Poličky

Zkontrolujte, že všechny strany police jsou ve stejné úrovni.

7.3 ① ① ②

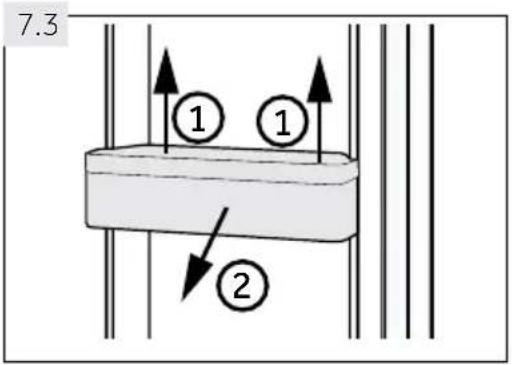

7.3 Snímatelné poličky na dveře

Poličky na dveře lze vyjmout kvůli čištění:

Položte ruce na obě strany poličky, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 7.3).

Chcete-li vrátit poličku zpět na dveře, výše zmíněný postup obratte.

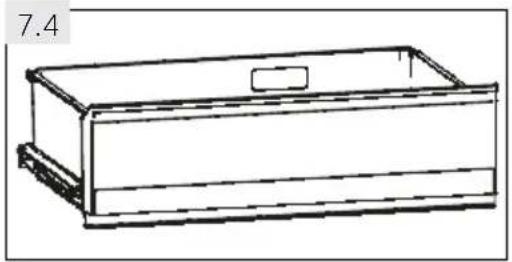

Chcete-li využívat a nastavit prostor My Zone (obr. 7.4), vyhledejte prosím sekci POUŽITÍ (Zásuvka My Zone).

7 - Zařízení

CZ

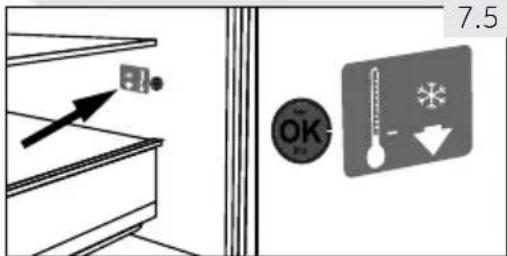

Kontrolku správné teploty (obr. 7.5) lze využít k udržování teploty pod +4°C. Pokud znaménko neukazuje „OK“, snižujte postupně teplotu.

7.5 OK -

Poznámka: Nálepka OK

Po zapnutí spotřebiče může trvat až 12 hodin než se dosáhne správných teplot.

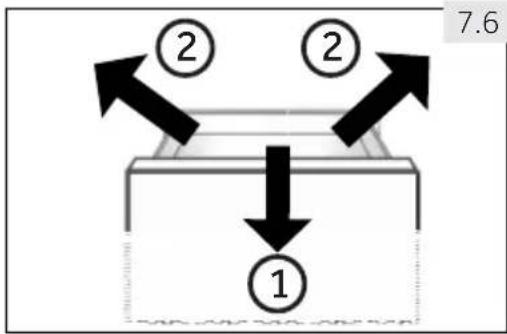

7.6 Vyjímatelná zásuvka mrazničky

Chcete-li odstranit zásuvku, vytáhněte ji v maximální míře (1), zvedněte a odstraňte ji (2).(obr. 7.6).

Chcete-li vrátit zásuvku, proved'te výše uvedené kroky v opačném pořadí.

7.7 Vyjímatelný zásobník na vodu

Zásobník na vodu (obr. 7.7) lze za účelem čištění vyjmout a nainstalovat zpět, stejně jako police na dveřích.

Vložení zásobníku na vodu

Umístěte zásobník na vodu do takové polohy, aby vodní výpust (B) zapadla do otvoru ve dveřích. Ujistěte se, že je zásobník na vodu zajištěný.

A 7.7 B

Upozornění:

\~ V případě nesprávně vloženého zásobníku na vodu může kapat voda ze spojky.
\~ Při vyjímání nebo instalaci zásobníku na vodu nepoužívejte nadměrnou sílu, aby se nepoškodil.

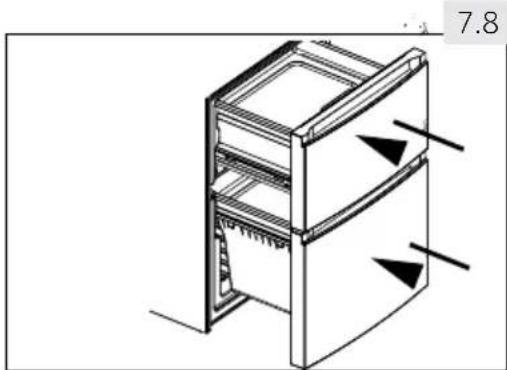

7.8 3D-mrazicí zásuvka

Zásuvky v mrazničce (obr. 7.8) lze úplně vytáhnout v přímém směru. Jsou namontovány na snadno se otá- čející výsuvné jezdce, także můžete pohodlně ukládat a odebírat zmrazené potraviny. Díky mechanismu au - tomatického zavírání dveří je ovládání snadné a šetří energii.

Nepřetěžujte zásuvky: Maximální zatížení každé zásuvky je: 35 kg!.

7.9 Zásobník na ledové kostky

1. Naplňte zásobník na ledové kostky vodou do 3/4, zavřete ho víkem a vložte ho do jednoho z prostorů skladovací zásuvku mrazničky (obr. 7.9-1).
2. Aby se kostky ledu uvolnily, lehce otočte zásobník nebo ho podržte pod tekoucí vodou (obr. 7.9-2).

7.10 Denní světlo

Při otevření dveří. se rozsvítí LED vnitřní osvětlení. Výkon světel není ovlivněn dalšími na-staveními ostatních zařizení.

7.11.1

7.11 Skládací stojan na lahve

Pro obvyklé použití

7.11.2 Max. 10 kg

Když se nepoužívá, stojan na láhve je možné složit zpět, aby se ušetřilo místo.

UPOZORNĚNÍ!

Ujistěte se, že celková hmotnost lahví nepřesáhne 10 kg.

7.12 HUMIDITY ZONE

7.12 VLHKÝ BOX

Chcete-li využívat a nastavit prostor VLHKÝ BOX (obr. 7.12), vyhledejte prosím sekci POUŽITÍ (VLHKÝ BOX).

UPOZORNĚNÍ!

Než začnete s čištěním spotřebiče, odpojte ho od elektrické sítě.

8.1 Obecně

Spotřebič čistěte, pouze když je prázdný nebo když je v něm jen malé množství uskladněných potravin.

Spotřebič by se měl čistit každé 4 týdny jednak kvůli správné údržbě a jednak aby se zabránilo pachům ze špatně uchovávaných potravin.

UPOZORNĚNÍ!

Spotřebič nečistěte tvrdými kartáči, drátěnými kartáči, čisticími prášky, benzínem, amyloacetáty, acetony a podobnými organickými prostředky, kyselinami nebo alka-lickými čistidly. Abyste se vyhnuli poškození spotřebiče, používejte prosím k čištění speciální čisticí prostředky určené pro ledničky.
Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶ Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.
Nedotýkejte se vnitřního povrchu prostoru mrazničky, zejména mokrýma rukama, protože by vám mohly k povrchu přimrznout.
▶ Dojde-li k zahřátí, zkontrolujte stav zmrazených potravin.

▶ Těsnění na dveřích musí být vždy čisté.
▶ Vnitřek a plást spotřebiče čistěte houbičkou navlhčenou teplou vodou a neutrálním čisticím prostředkem (obr. 8.1).
▶ Spotřebič omyjte a vysušte jemnou utěrkou.
- Žádné součásti spotřebiče nemyjte v myčce nádobí.
▶ Vyčistěte příslušenství jen s teplou vodou a neutrálním mýdlem.
▶ Před opakovaným spuštěním spotřebiče vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.

Rozmrazování ledničky a mrazničky probíhá automaticky, není potřeba provádět ho ručně.

8.3 Výměna LED osvětlení

Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaznický servis. Viz ZÁKAZNICKY SERVIS.

UPOZORNĚNÍ!

Nevyměňujte LED lampu sami, smí být vyměněna pouze výrobcem nebo autorizovaným servisním technikem.

Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

Parametry osvětlení:

Napětí 12V; Max Výkon: 2 W

8.4 1.2. 3. 4.

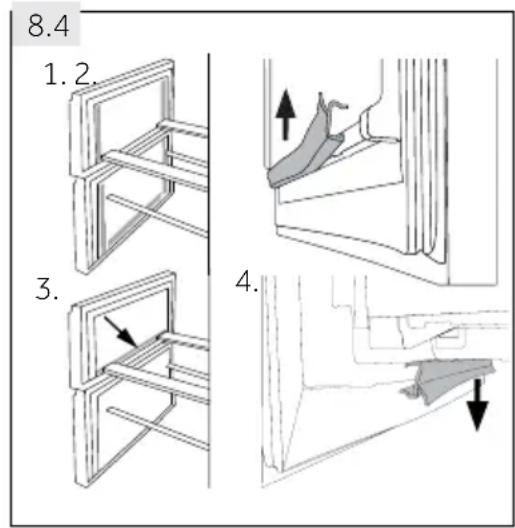

8.4 Odnímatelné doplňkové těsnění dveří

Na horní a dolní zásuvku mrazničky je k dispozici šest doplňkových těsnění.

1. Umístěte pět označených těsnění dveří na horní a dolní zásuvku mrazničky (obr. 8.4-1.).
2. Zajistěte, aby těsnění bylo připevněno zahnutou částí směrem dovnitř (obr. 8.4-2.).
3. Umístěte spodní těsnění horní zásuvky podle návodu (obr. 8.4-3.).
4. Zajistěte, aby těsnění bylo připevněno zahnutou částí směrem dolů (obr. 8.4-4.).

Tato těsnění stejně jako otočné dveře/těsnění zásuvek získáte prostřednictvím zákaznického servisu (viz Záruční list).

8.5 Nepoužívání spotřebiče po delší dobu

Nepoužíváte-li spotřebič delší dobu a nevyužili jste pro ledničku funkci Dovolená:

▶ Vyjměte potraviny.
▶ Odpojte sítový kabel.
▶ Očistěte spotřebič podle výše uvedeného návodu.

Dveře a zásuvky/dveře mrazničky nechte otevřené, abyste zabránili vzniku nežádou-cích pachů uvnitř spotřebiče.

Poznámka: Vypnutí

Spotřebič zapněte pouze pokud je to nezbytně nutné.

8.6 Stěhování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od elektrické sítě.
2. Police a všechny pohyblivé části v ledničce a mrazničce zajistěte lepicí páskou.
3. Nenaklánějte spotřebič pod větším úhlem než 45°, aby nedošlo k poškození chladicího systému.

UPOZORNĚNÍ!

▶ Spotřebič nezvedejte za kliky.
Nikdy nepokládejte spotřebič na podlahu v horizontální poloze.

8.7 A B

8.7 Čištění zásobníku na vodu (HFW7720EWMP)

1. Vyjměte zásobník na vodu ze spotřebiče.
2. Odstraňte kryt (obr. 8.7-A).
3. Odšroubujte kohoutek dávkovače (obr. 8.7-B).
4. Vyčistěte zásobník a kohoutek dávkovače teplou vodou a tekutým prostředkem na mytí nádobí. Důkladně opláchněte saponát.
5. Namontujte kohoutek dávkovače, zavřete kryt a vraťte zásobník do spotřebiče.

Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalifikace. Vyskytne-li se ně-jaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.

UPOZORNĚNÍ!

▶ Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě.
Elektrické součásti smí opravovat pouze kvalifikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození.
▶ Poškozený sítový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.

9.1 Tabulka řešení problémů

Problém Možná přičina Možné řešení
Nefunguje kompresor.	Zástrčka není zapojená do elektrické zásuvky.Spotřebič je ve fázi odtáváníPři automatickém odmrazování je to normální	Zapojte spotřebič do elektrické sítě.
Spotřebič pracuje často nebo pracuje příliš dlouho.	Vnitřní nebo vnější teplota je příliš vysoká.Spotřebič byl nějakou dobu bez přívodu elektrické energie.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Nastavená teplota mrazničky je příliš nízká.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne- vhodné.Není zajištěna požadovaná cirkula-ce vzduchu.	V tomto případě je běžné, že spotřebič pracuje delší dobu.Běžně trvá 8 až 12 hodin než se spotřebič zcela ochladí.Zavřete dveře/zásuvky a zkontrolujte, že spotřebič stojí na rovném podkladu a že se dveří nedotýkají žádné potraviny ani jiné překážky.Neotvírejte dveře/zásuvky příliš často.Nastavte vyšší teplotu, dokud se spotřebič nedostane na uspokoji-vou teplotu.Ustálení teploty led-ničky trvá 24 hodin.Očistěte těsnění dveří/zásuvek nebo je nechte vyměnit v zákaznickém servisu.Zajistěte dostatečnou ventilaci.
Vnitřek ledničky je špinavý a/nebo za-páchá.	Je potřeba vyčistit vnitřek ledničky.V ledničce jsou uložené potraviny s výraznou vůní.	Umyjte vnitřek ledničky.Potraviny důkladně zabalte.
Problém Možná příčina Možné řešení
Uvnitř spotřebiče není dostatečně chladno.	Je nastavena příliš vysoká teplota.Byly vloženy teplé potraviny.Bylo vloženo příliš mnoho potravin najednou.Potraviny jsou příliš blízko u sebe.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.	Nastavte teplotu znovu.Před uložením potraviny vždy ochladťe.Ukládejte vždy malé množství po-travin.Mezi potravinami nechávejte me-zery, aby mohl vzduch volně prou-dit.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.
Uvnitř spotřebiče je příliš chladno.	Nastavená teplota je příliš nízká.Funkce Power-Freeze je aktivní nebo pracuje příliš dlouho.	Nastavte teplotu znovu.Vypněte funkci Power-Freeze.
Na vnitřní straně ledničky konden-zuje vlhkost.	Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Nádoby na potraviny nebo tekutiny jsou otevřené.	Zvyšte teplotu.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Nechte horké jídlo zchladnout na pokojovou teplotu a zakryjte po-traviny a tekutiny.
Na vnějším po-vrchu nebo mezi dveřmi/dveřmi a zásuvkami se hro-madí vlhkost.	Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky nejsou těsně uzavřeny. Kondenzaci způsobuje stu-dený vzduch ve spotřebiči a teplý vzduch venku.	To je ve vlhkém prostředí normální. Změna nastane, až klesne vlhkost.Ujistěte se, že dveře/zásuvka jsou těsně zavřené.
V mrazničce je silná vrstva ledu a námrazy.	Potraviny nebyly správně zabalené.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne-vhodné.Uvnitř je překážka, která brání správnému zavření dveří/zásuvky.	Potraviny vždycky správně zabal-te.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Těsnění dveří/zásuvky očistěte nebo vyměňte za nové.Přemístěte police, dveřní poličky nebo vnitřní zásobníky tak, aby bylo možné zavřít dveře/zásuvku.
Spotřebič dělá neobvyklý hluk.30	Spotřebič nestojí na rovné ploše.Spotřebič je v kontaktu s nějakým předmětem.	Vyrovnejte spotřebič nastavením nožiček.Odstraňte předměty z okolí spot-řebiče.
Problém	Možná příčina	Možné řešení
Měl by být sly-šet tenký zvuk podobný zvuku tekoucí vody.	To je normální.	-
Uslyšíte pípnutí alarmu.	Jsou otevřené dveře úložného prostoru ledničky.	Zavřete dveře nebo alarm vypněte ručně.
Uslyšíte slabé hučení.	Pracuje anti-kondenzační systém	Zabraňuje to kondenzaci a je to v pořádku
Nefunguje vnitřní osvětlení nebo chladící systém.	Zástrčka není zapojená do elektric-ké zásuvky.Zdroj napájení není v pořádku.LED osvětlení nefunguje.	Zapojte spotřebič do elektrické sítě.Zkontrolujte, jestli přívod elektric-ké energie v místnosti. Kontaktuj-te místního dodavatele elektrické-ho proudu!Kvůli výměně světla prosím kon-taktujte servis.
Boky skříně a pásy dveří se mo-hou zahřát.	To je normální.	-

9.2 Přerušení elektrické energie

V případě výpadku elektrického proudu by měly potraviny zůstat bezpečně vychlazené po dobu asi 12 hodin. V případě delšího výpadku proudu, zejména v létě, postupujte podle těchto pokynů:

▶ Otevírejte dveře/zásuvky co možná nejméně.
Během výpadku proudu nepřidávejte do spotřebiče další potraviny.
Pokud je výpadek proudu předem ohlášený a předpokládaná doba výpadku přesahu-je 12 hodin, vyrobte led a vložte ho do zásobníku v horní části ledničky.
Jakmile je dodávka energie obnovena, je nutné zkontrolovat stav potravin.
V důsledku zvýšení teploty v ledničce během výpadku elektrického proudu nebo jiné poruchy dojde ke zkrácení doby uložení potravin a také se sníží jejich kvalita. Potravi-ny, které se rozmrazily, by se měly bud' brzy zkonzumovat, nebo uvařit a znovu zmra-zit (pokud je to vhodné), aby se předešlo zdravotním rizikům.

Poznámka: Funkce paměti při přerušení napájení

Po obnovení napájení přístroj pokračuje v nastaveních, které byly nastaveny před výpad-kem proudu.

10.1 Vybalení

UPOZORNĚNÍ!

▶ Spotřebič je těžký. Se spotřebičem manipulujte vždy nejméně ve dvou.
Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte ho způsobem, který je šetrný k životnímu prostředí.
▶ Vyjměte spotřebič z obalu.
▶ Odstraňte všechny obalové materiály.

10.2 Podmínky životného prostředí

Teplota v místnosti by se měla pohybovat v rozmezí 10°C až 43°C, protože může ovlivňovat teplotu uvnitř spotřebiče a spotřebu energie. Neinstalujte spotřebič do blízkosti spotřebičů, které vydávají teplo (sporáky, ledničky), aniž by byl odizolován.

10.3 Obrácení dveří

(Pouze modely HTW7720ENMP /HTW7720ENMB)

Dříve než spotřebič trvale nainstalujete, zkontrolujte správné umístění závěsu dveří. Pokud je potřeba, viz sekce OBOUSTRANNÉ DVEŘE.

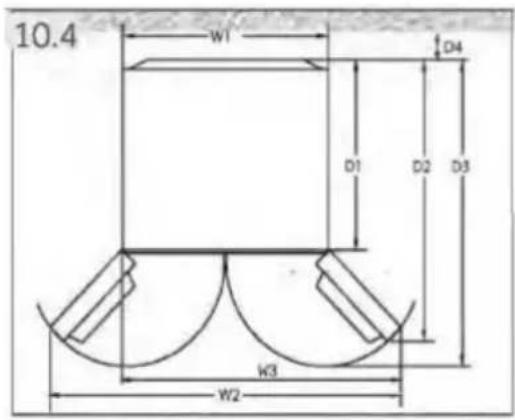

10.4 Doporučení ohledně prostoru

Doporučený prostor s otevřenými dvířky.(obr. 10.4):

10.4 w1 D4 D1 D2 D3 w3 w2

Model	Šířka v mm			Hloubka v mm			Vzdálenost ke zdi v mm
HTW7720DNMP	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMP	700	-	1198.5	600	1140	1322	100
HTW7720ENMB HTW7720ENPT
HFW7720EWMP HFW7720ENMB	700	1188	-	600	887	966	100

10.5 >10 cm >10 cm 70 cm

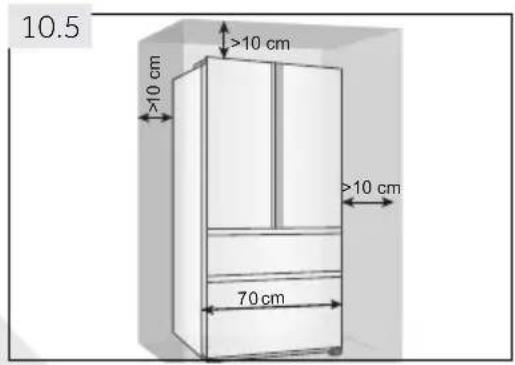

10.5 Ventilační systém

K zajištění dostatečného větrání

spotřebiče doporučujeme z

bezpečnostních důvodů dodržovat

doporučení ohledně prostoru.. 10.5).

U volně stojícího spotřebiče: „Tento chladicí spotřebič není určen k vestavění.“

10.5 Umístění spotřebiče

Spotřebič umístěte na rovný a pevný povrch.

1. Nakloňte spotřebič lehce dozadu (obr. 10.5).
2. Nastavte nožičky na požadovanou úroveň.
3. Stabilitu spotřebiče zkontrolujete tak, že střídavě udeříte do protilehlých stran. Mírné vychýlení by mělo být stejné v obou směrech. V opačném případě by mohlo dojít k deformaci rámu; důsledkem může být netěsnící zavírání dveří. Mírný náklon na zadní stranu usnadňuje zavírání dveří.

1. max 45° 10.5 2. 3.

10.6 Jemné doladění dveří

Pokud dveře nejsou v jedné rovině, tento nesoulad lze napravit následujícím způsobem:

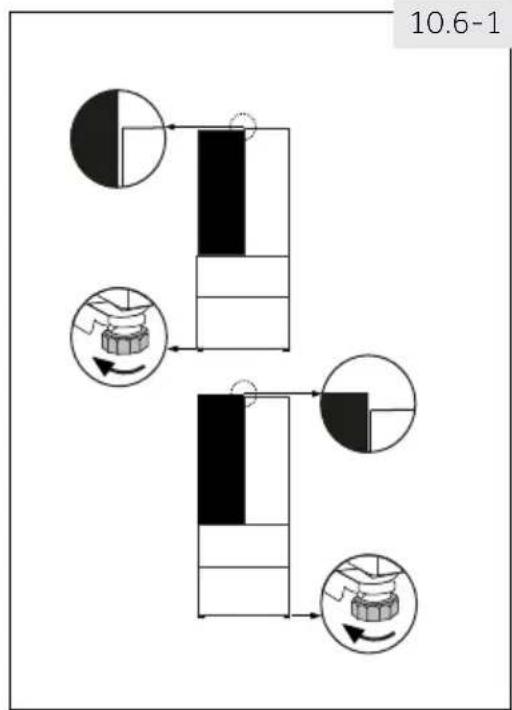

10.6.1 Použití nastavovacích nožiček

Otočte patku ve směru šipky (obr. 10.6-1) pro snížení nebo zvýšení nožiček.


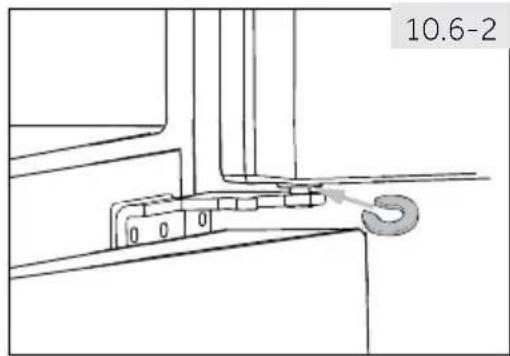

10.6.2 Použití distanční vložky

▶ Otevřete horní dveře a zvedněte je.
▶ Opatrně cvakněte distanční vložku (najdete ji v sáčku s příslušenstvím) na bílý plastový kruh na středním závěsu ručně nebo pomocí nástrojů jako jsou např. kleště (obr. 10.6-2). Dveře nepoškrábejte nebo na nich neudělejte prolákliny.

10.6-2

Poznámka: Vyrovnání

Při používání chladničky v budoucnu, jev nerovnoměrných dveří může vést k zkažení uložených potravin. Pak upravte výše uvedeným způsobem.

10.7

10.7 2 h

10.7 Čekací doba

V kapsli kompresoru je umístěný bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl do- stat přes zavřené potrubí. Vyčkejte 2 hodiny před za- pojením spotřebiče do elektrické sítě (obr. 10.7), aby se olej mohl vrátit do pouzdra.

10.8 Elektrické připojení

Před každým zapojením zkontrolujte, zda:

zdroj energie, zásuvka a pojistka odpovídají výkonnostnímu štítku.
je zásuvka uzemněná a nepoužíváte prodlužovací kabel ani vícenásobné zásuvky.
▶ se zástrčka a zásuvka přesně shodují.

Zástrčku zapojte do řádně instalované domácí zásuvky.

UPOZORNĚNÍ!

Poškozený napájecí kabel musí být vyměněn v zákaznickém servisu, aby nedošlo ke vzniku nebezpečí (viz Záruční list).

Při umístování spotřebiče se ujistěte, že přívodní kabel není zachycen nebo poškozený. Neumístujte více prénosných zásuvek nebo prénosných napájecích zdrojů na zadní stranu spotřebiče.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

UMÍSTĚNÍ

Instalujte spotřebič na místo, kde okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

• Rozšířené mírné pásmo (SN): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 10 °C do 32 °C.“
• Mírné pásmo (N): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 32 °C.“
• Subtropické pásmo (ST): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 38 °C.“
• Tropické pásmo(T): „Tento chladicí spotřebič je určen k používání při teplotách okolí od 16 °C do 43 °C.“

10.9 Obrácení dveří

Než připojíte spotřebič do elektrické sítě, měli byste zkontrolovat, zda není potřeba přemístit otevírání dveří z pravé strany (při dodání) na levou v závislosti na místě instalace spotřebiče.

UPOZORNĚNÍ!

▶ Spotřebič je těžký. Na obrácení dveří jsou potřeba 2 osoby.
▶ Než se pustíte do jakékoli činnosti, odpojte spotřebič od elektrické sítě.
Nenaklánějte spotřebič pod úhlem větším než 45°, aby nedošlo k poškození chladicího systému.

Kroky při montáži (obr. 10.9):

1. Připravte si potřebné nářadí.

2. Odpojte spotřebič od elektrického napětí.

3. Odstraňte pět šroubů, které upevňu-jí přední panel (1) a vyberte panel (2).

Odstraňte malý kryt předního panelu směrem sleva na pravou stranu.

1. Odpojte spojovací kabel
2. Odstraňte kryt horního závěsu (1) a odšroubujte horní závěs (tři šrouby) na pravé straně (2).
3. Opatrně zdvihněte uvolněné dveře ledničky z dolního závěsu.
4. Otočte dvířka vzhůru nohama, odšroubujte kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3).
5. Odstraňte spodní závěs horních dveří.
6. Vyměňte záslepky a šrouby na straně.
7. Přendejte zarážku dveří ze stávající strany na opačnou.

1. Vyberte nový spodní závěs horních dveří z obalu s příslušenstvím a přišroubujte jej na levou stranu přístroje.
2. Opatrně zdvihněte horní dveře a nasad'te je na spodní závěs tak, aby čep zapadl do pantu.
3. Vyjměte horní závěs z obalu s příslušenstvím. Přeložte připojovací kabel přes horní závěs a upevněte horní závěs s třemi šrouby na levé stra- ně přístroje.
4. Nasad'te kryt závěsu (dodáván v obalu s příslušenstvím) na závěs.
5. Zapojte spojovací kabel a vložte ho do otvoru.
6. Vratte zpět přední panel a připevněte jej pěti šrouby. Po změně závěsu dveří zkontrolujte, zda je těsnění dveří správně umístěné na plášti a zda jsou všechny šrouby dostatečně utažené.

11.1 Informační list výrobku

Ochranná známka	Haier
Identifikační značka modelu	HTW7720ENMPHTW7720ENMBHTW7720ENPTHTW7720DNMP	HFW7720EWMPHFW7720ENMB
Kategorie modelu	Chladnička-mraznička
Třída energetické účinnosti	DHTW7720DNMP / E
Roční spotřeba energie (kWh/rok)1)	155HTW7720DNMP/301	302
Objem chladicího prostoru (l)	345HTW7720DNMP/343	337
Objem mrazicího prostoru (l)	141HTW7720DNMP/140	140
Hodnocení hvězdičkami
Teplota ostatních prostorů > 14 °C	Neuvádí se
Systém bez námrazy	Ano
Bezpečný výpadek proudu (h)	12	10
Mrazicí výkon (kg/24 h)	10
Klimatická třídaTento spotřebič je určen k používání přiteplotě okolí mezi 10 °C a 43 °C	SN.N.ST.T
Třída emisí hluku a emise hluku šířeného vzduchem (db(A) re 1 pW)	A(29)HTW7720DNMP / C (37)
Doba náběhu teploty (h)	12	10
Typ konstrukce	Volně stojící

^1) Na základě výsledků standardní zkoušky za 24 hodin. Skutečná spotřeba energie bude záviset na způsobu používání a umístění spotřebiče.

11.2 Další technické údaje

Celkový objem (l)	486HTW7720DNMP/483	477
Napětí/frekvence	220–240 V-/50 Hz
Příkon (W)	120
Vstupní proud (A)	1.5
Hlavní pojistka (A)	16
Chladivo/množství	R600a/62 g
Rozměry (H/Š/V v mm)	675x700x2006

11.3 Normy a směrnice CE a UK CA

Tento výrobek splňuje požadavky všech platných směrnic ES s odpovídajícími harmonizovanými normami, které stanoví používání označení CE

12- Zákaznický servis

CZ

Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier.

Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ.

Pokud tam nenajdete rešení, kontaktujte prosím

▶ místního prodejce nebo
▶ oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek.

Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvedené informace. Informace najdete na výkonnostním štítku.

Model ____

Výrobní číslo.

Zkontrolujte také Záruční list, kterýje dodáván spolu se spotřebičem pro případ reklamace.

▶ DOSTUPNOST NÁHRADNÍCH DÍLŮ

Termostaty, teplotní čidla, desky plošných spojů a zdroje světla, po dobu alespoň sedmi let poté, co byl na trh uveden poslední kus daného modelu;

Dveřní kliky, dveřní závěsy, přihrádky a koše po dobu alespoň sedmi let a těsnění dveří po dobu alespoň deseti let poté, co byl na trh uveden poslední kus daného model

ZÁRUKA

Minimální záruka je: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, pro Tunisko není vyžadována žádná právní záruka.

Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.

Evropské adresy Haier
Země* Země*	Poštovní adresa Poštovní adresa
Itálie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITÁLIE	Francie	Haier France SAS3-5 rue des Graviers92200 Neuilly surSeineFRANCIE
Španělsko Portugalsko	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaŠPANĚLSKO	Belgie-FRBelgie-NLNizozemskoLucembursko	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIE
Německo Rakousko	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgNĚMECKO	PolskoČeskoMad'arskoŘeckoRumunskoRusko	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 VaršavaPOLSKO
Spojené království	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Další informace o produktu naleznete na adrese https://eprel.ec.europa.eu/ nebo naskenujte QR na energetickém štítku dodaném se zařízením

5.7 Darba režima izvěle
