NAUDOJIMO INSTRUKCIJA DD 2G 18.0-EC Flex

Naudojami simboliai 325
Simboliai ant jrankio 325
Jūsų saugumui 325
Triukšmas ir vibracija 327
Techniniai duomenys 328
Bendras jrankio vaizdas 328
Nurodymai dirbant 330
Techninis aptarnavimas ir priežiūra .. 336
Transportavimas 337
CE-Atitikties deklaracija 337
Nurodymai utilizuoti 337
Atsakomybės pašalinimas .... 338

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant įrankio

Prieš eksploatavimą perskaitykite naudojimo instrukcija!

Užsidėkite apsauginius akinius!

Nuo trumpojo jungimo apsaugotas apsauginis transformatorius

Saugokite akumuliatorių nuo karščio, pvz., ilgai nelaikykite saulės spinduliuose ar prie ugnies.

Gali sprogti.

Nemeskite akumuliatoriaus i ugnj. Gali sprogti.

Prietaisas pritaikytas naudoti tik patalpose. Nepalikite prietaiso lietuje. Elektrinj įrankį ir akumuliatorius laikykite sausose patalpose.

Utilizavimo nurodymai (žr. 337 psl.)!

Jūsų saugumui

ISPÉJIMAS!

Perskaitykite visus kartu su elektriniu jrankiu gautus saugos nurodymus, instrukcijas, paveikslėlius ir specifikacijas. Jeigu nesilaikoma saugos nurodymų ir instrukcijų, galimi elektros šokas, gaisras ir (arba) sunkios traumos. Visus saugos nurodymus ir instrukcijas saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

• šios instrukcijos,
• „Bendruju saugos taisykliu“, esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915),
• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
  Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

Šis elektrinis įrankis gali būti naudojamas tik

• pagal paskirti,
• saugumo technikos požiūriu nepriekaištingos būklės.
  Būtina nedelsiant pašalinti saugai neigiamos įtakos turinčius gedimus.

Naudojimas pagal paskirti

Akumuliatorinis smūginis suktuvas DD 2G 18.0-EC yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– varžtams jsukti ir išsukti,
– medienai, metalui, keramikai ir plastikui gręžti.

Akumuliatorinis smūginis gręžtuvas- suktuvas PD 2G 18.0-EC yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– varžtams jsukti ir išsukti,
– medienai, metalui, keramikai ir plastikui gręžti,
– smūginiam gręžimui į plytas, mūrą ir akmenį.

Akumuliatorinis smūginis suktuvas IW 1/2" 18.0-EC / ID 1/4" 18.0-EC yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,

– nurodytų matmenų veržlėms ir varžtams priveržti ir atlaisvinti.

Gręžtuvų ir suktuvų saugos nurodymai

■ Prietaisą laikykite tik už izoliuotų rankenu, kai atliekant darbus įstatytas įrankis arba varžtas gali kliudyti paslėptus elektros laidus ar savajį tinklo kabelį.
Varžtui prisilietus prie laidų, kuriais teka elektros srovė, net metalinėse prietaiso dalyse gali atsirasti įtampa ir įvykti elektros smūgis.

■ Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu įrankiu. Jei nesuvaldysite įrankio, galite susižeisti.

■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Sąlytis su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Pragrežus vandentiekio liniją, gali būti padaryta materialinės žalos.

Elektriniam įrankiui užsiblokavus nedelsdami išjunkite elektrinį įrankį. Galite tikėtis reaktyviojo momento, dėl kurio galite patirti atgalinį smūgį. Įstatomasis įrankis užsiblokuoja, kai: – elektrinis įrankis per daug apkraunamas arba – jis užstringa apdirbamame ruošinyje.

■ Elektrinį įrankį laikykite tvirtai. Priveržiant ir išsukant varžtus gali trumpam atsirasti didelis reaktyvusis momentas.

■ [tvirtinkite gamini]. Spaustuvuose arba veržiamajame įtaise įtvirtintas gaminys yra laikomas tvirčiau nei ranka.

■ Elektrini įrankį padėkite tik jam visiškai sustojus. Įstatomasis įrankis gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio.

Naudokite tik originalius akumuliatorius, kurių elektros įtampa atitinka Jūsų elektrinio įrankio specifikacijų lentelėje nurodytą elektros įtampa. Naudojant kitokius akumuliatorius, pvz., panašaus modelio, perdirbtus ar kitų gamintojų, sprogęs akumuliatorius gali sužaloti ir padaryti materialinės žalos.

Papildomas saugos nurodymas smūginiams gręžtuvams-suktuvams (PD ...)

■ Naudojant smūginius gręžtuvus reikia užsidėti ausų apsaugą. Dėl triukšmo poveikio galite prarasti klausą.

Saugos nurodymai naudojant akumuliatorių

■ Neatidarykite akumuliatoriaus. Gali jvykti trumpasis jungimas.
■ Saugokite akumuliatorių nuo karščio, pvz., taip pat nuo nuolatinės saulės apšvietos, ugnies, vandens ir drėgmės. Gali sprogti.
■ Pažeidus akumuliatorių ir jį naudojant netinkamai gali pasklisti garų. Pasirūpinkite šviežiu oru ir, jei pasijutote blogai, kreipkitės į gydytoją. Garai gali diriginti kvėpavimo takus.

■ Neteisingai naudojant baterijas gali iš jų išbėgti skystis. Nelieskite skysčio rankomis. Jeigu atsitiktinai prisilietėte, nedelsiant nuplaukite jas su vandeniu. Jeigu skystis pateks į akis, kreipkitės į gydytoją. Išbėgęs baterijų skystis gali iššaukti odos sudirginimą arba nudegimą.
■ Akumuliatorius kraukite tik krovimo prietaisuose, kuriuos siūlo gamintojas. Jei krovimo prietaise galima naudoti tik tam tikrus akumuliatorius, naudojant kitokius akumuliatorius gali kilti gaisras.
■ Akumuliatorių gali apgadinti smailūs daiktai, pvz., vinys arba atsuktuvas, arba išorinės jėgos poveikis. Taip gali įvykti vidinis trumpasis jungimas ir akumuliatorius užsidegti, imti rūkti, susprogti arba perkaisti.

Krovimo prietaisas

■ Visada patikrinkite, ar elektros tinklo įtampa atitinka krovimo prietaiso specifikacijų lentelėje nurodytą elektros tinklo įtampa.
Krovimo prietaiso prijungimo kištukas turi tikti kištukiniam lizdui. Jokiu būdu nepakeiskite kištuko. Nenaudokite jokių adapterio kištukų kartu su saugiai įžemintais įrankiais. Originalūs kištukai ir tinkami tinklo lizdai sumažina elektros smūgio riziką.
Krovimo prietaisą naudokite tik sausose patalpose ir stenkitės, kad ant jo nepatektų drėgmės ir lietaus. Prasiskverbęs į krovimo prietaisą vanduo padidina elektros smūgio riziką.
Niekada nenaudokite krovimo prietaiso, jei dėl išorinio poveikio yra pažeistas laidas, kištukas ar prietaisas. Nuneškite krovimo prietaisą į artimiausias kvalifikuotas dirbtuves.
■ Jokiu būdu neatidarykite krovimo prietaiso. Jei sugestų, nuneškite j kvalifikuotas dirbtuves.
Ant krovimo prietaiso nedėkite jokių daiktų ir nestatykite jo ant minkštų paviršių. Gali kilti gaisras.

Specialieji saugos nurodymai

■ Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per viduri.

■ Sukimosi krypties parinkties jungiklj (2) ir sukimo momento nustatymo ratuką (5) perjunkite tik įrankiui sustojus.
■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.

Triukšmas ir vibracija

i NURODYMAS

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841.

Reikšmės pateiktos lentelėje „Techniniai duomenys“.

!SPÉJIMAS!

Pateikiami dydžiai galioja naujiems prietaisams. Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas norint palyginti elektrinius įrankius. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada prietaisas yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, pavyzdžiui, atlikti elektrinių ir įstatomujų įrankių techninę priežiūrą, šiltai laikyti rankas, organizuoti darbo procesus.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Prietaisas DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Tipas Gręžtuvas-		suktuvas	Smūginis gręžtuvas-suktuvas	Smūginis suktuvas	Smūginis suktuvas
Akumuliatorius AP 18.0/2,5		AP 18.0/5,0
Krovimo laikas (atsižvelgiant ijkrovimo būkle)– AP 18.0/2,5– AP 18.0/5,0	min.min.	0–400–45
Sukimo momentas, didžiausias– Sukimas i minkstą medžiagą– Sukimas i kietą medžiagą	NmNm	5690	5690	–250	–225
Sukimo momento pakopos 20 24 –
Tuščios veikos sukimosi greitis– 1 pakopa– 2 pakopa– 3 pakopa	min.-1min.-1min.-1	0...6000...2300–	0...6000...2300–	150020002500	150020002500
Smūgių skaičius– 1 pakopa– 2 pakopa– 3 pakopa	min.-1min.-1min.-1	––––	0...96000...37000–	130028003300	130028003300
Gražto griebtuvas mm 1,5–13 –
Maks. gręžiamos skylės skersmuo– medienoje– pliene– mūre	mmmmmm	601316	601316	–––	–––
Svoris pagal „EPTA-procedure 01/2003“ (be akumuliatoriaus)	kg 1,5	1,6 1,1 1,1
Svoris, akumuliatorius 2,5 Ah5,0 Ah	kgkg	0,40,7
A svertinis garso slėgio lygis
Triukšmo slėgio lygis LpA	dB(A) 7	8* 78* / 95**	91***	91***
Triukšmo galios lygis LWA	dB(A) 8	9* 89* / 106**	102***	102***
Paklaida K	db	3,0
Bendra vibracijos reikšmė (triju krypčių vektorių suma)
Vibracijos emisijos reikšmė ah , kai....
– gręžiama metale	m/s2	<2,5	<2,5	–	–
– vyksta smūginis gręžimas betone	m/s2	–	15,5	–	–
– sukant	m/s2	<2,5	<2,5	18,5***	18,5***
Paklaida K	m/s2	1,5

* gręžiama metale / ** vyksta smūginis gręžimas betone / *** Smūginis sukimas

Bendras įrankio vaizdas

Šioje instrukcijoje aprašyti įvairūs elektriniai įrankiai. Kai kuriomis smulkmenomis atvaizdas gali skirtis nuo įsigyto elektrinio įrankio.

1 Jungiklis
Skirtas jungti ir išjungti bei pasiekti didžiausią sūkių skaičių.
2 Sukimosi krypties parinkties jungiklis
3 Greičio parinkties jungiklis
4 Darbo režimo sukamasis ratukas (tik naudojant PD ...)
5 Sukamasis ratukas sukimo momentui nustatyti
6 |rankio laikiklis
7 Darbo vietos apšvietimas
8 R a n k e n a
9 Sūkių skaičiaus pakopų valdymo pultas
10 Akumuliatoriaus jstatymo skyrius

11 Kampinis antgalis su išblokavimo žiedu

12 Keičiamas gręžimo lizdas su išblokavimo žiedu

13 Antgalių laikiklių išėma su išblokavimo žiedu

14 Papildoma rankena

15 Ličio jonų akumuliatorius (2,5 Ah)

16 Akumuliatoriaus atfiksavimo mygtukas

17 Akumuliatoriaus jkrovimo būklės rodmuo

18 Ličio jonų akumuliatorius (5,0 Ah)

19 Diržo spaustuvas

20 Tvirtinimo varžtas

21 Prietaiso antgalių laikiklis

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant.
Diržo spaustuvą ir prietaiso antgalių laikiklj pritvirtinkite pridėtu varžtu.

Pristatytas akumuliatorius néra visiškai ikrautas. Prieš pradėdami naudoti pirmą kartą, visiškai ikraukite akumuliatorių. Apie tai skaitykite skyriuje „Krovimo prietaisas/Krovimas“.

Papildomos rankenos montavimas / išmontavimas (PD/DD 2G 18.0-EC)

ATSARGIA!!

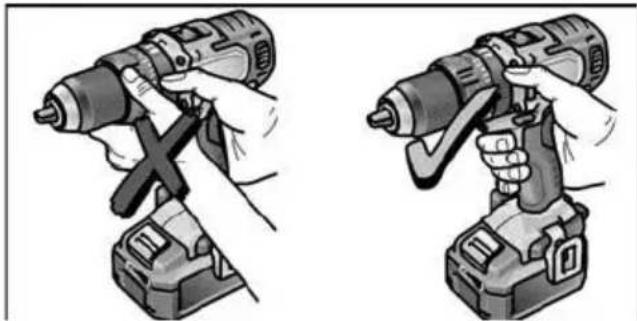

Naudokite papildomas rankenas, jei jos buvo pristatytos su elektriniu įrankiu. Jei nesuvaldysite įrankio, galite susižeisti.

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungikli (2) nustatykite per viduri.

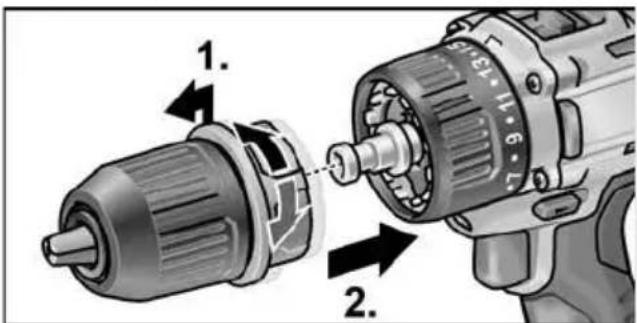

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite greito keitimo griebtuvą ant įrankio laikiklio iki galo (2.).
■ Paleiskite atblokavimo žiedą. Patikrinkite, ar greito keitimo griebtuvas užsifiksavo.

■ Patraukite atblokavimo žiedą i priekį ir nuimkite greito keitimo griebtuvą.

lrankių įstatymas

Gražto laikiklis tvirtai prispaudžia 1,5–13 mm skersmens gražtus, 12 " gręžimo antgalius ir 12 " prietaiso antgalių laikiklius.

■ Viena ranka prilaikykite elektrinį įrankį, o kita ranka sukite grąžto griebtuvą.
– Norėdami daugiau atidaryti gražto griebtuva, sukite prieš laikrodžio rodyklę.
– Norėdami uždaryti gražto griebtuva, sukite pagal laikrodžio rodyklę.

■ |statykite įrankį.

■ Visiškai uždarykite gražto griebtuvą.

i NURODYMAS

Išbandykite, kad patikrintumėte, ar įrankis įtvirtintas centre.

Kampinis priedèlis WV 18.0-EC

ATSARGIAI!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį. Naudojant kampinį priedėlį lengviau dirbti sunkiai pasiekiamose vietose. Kampinį priedėlį galima pakreipti skirtingais kampais ir užfiksuoti kas 30°.

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite kampinį priedėlj ant įrankio laikiklio iki galo (2.).
■ Užfiksuokite kampinį laikiklj norimu kampu.
■ Paleiskite atblokavimo žiedą. Patikrinkite, ar užsifiksavo.

1. 2. 30°

Išmontavimas

■ Patraukite atblokavimo žiedą i priekj ir nuimkite kampinį priedėlj.

lrankių įstatymas

Kampiniame priedėlyje yra 12 " į rank i o laikiklis. ľrankių laikiklyje saugiai įtvirtinami atsuktuvo antgaliai ir antgalių laikiklis. Kampiniame priedėlyje galima sumontuoti ir greito keitimo griebtuvą (žr. „Greito keitimo griebtuvas BF 18.0-EC“) arba antgalių laikiklį (žr. „Antgalių laikiklio priedėlis BV 18.0-EC“).

Antgalių laikiklio priedėlis BV 18.0-EC

ATSARGIAI!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per viduri.

Sumontavimas

■ Patraukite atblokavimo žiedą i priekį (1.) ir spauskite antgalių laikiklio priedėlj ant įrankio laikiklio iki galo (2.).
■ Paleiskite atblokavimo žiedą. Patikrinkite, ar užsifiksavo.

■ Patraukite atblokavimo žiedą i priekj ir nuimkite antgalių laikiklio priedėlj.

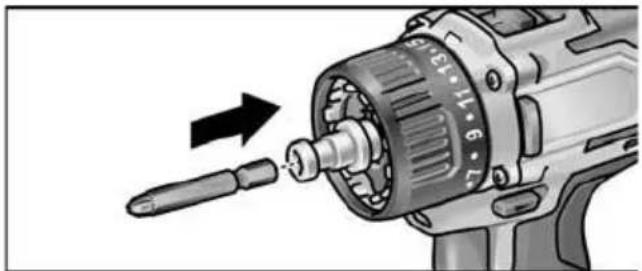

lrankių įstatymas

Antgalių laikiklio priedėlyje yra 12 " įrankio laikiklis. ľrankių laikiklyje saugiai įtvirtinami atsuktuvo antgaliai.

■ Patraukite įrankio fiksatorių i priekį (1.) ir įkiškite įrankį iki galo (2.).
■ Atleiskite įrankio fiksatorių.

■ Norėdami išimti įrankį, patraukite įrankio fiksatorių atgal.

|rankio keitimas

ATSARGIA!!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį. IW 1/2" 18.0-EC:

1. 2.

Veržliaraktj prispauskite prie smūginio suktuvo keturbriaunio antgalio (1.).
■ |rankj istatykite i veržliaraktj (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

■ Patraukite įrankio fiksatorių i priekį (1.) ir įkiškite įrankį iki galo (2.).
■ Atleiskite įrankio fiksatorių.
■ Norėdami išimti įrankį, patraukite įrankio fiksatorių atgal (3.).

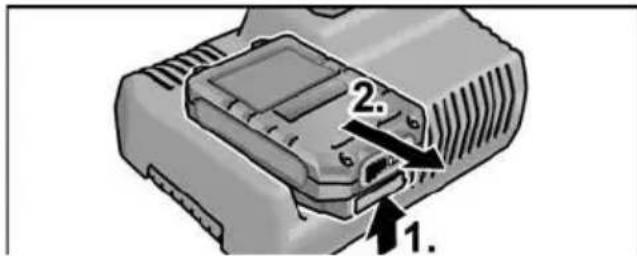

Akumuliatoriaus įstatymas / keitimas

■ Ikrautą akumuliatorių stumkite i elektros įrankį, kol akumuliatorius tinkamai užsifiksuos.

"click"

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.).

1. 2.

ATSARGIA!!

Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Dėl nepritvirtintų metalinių dalių gali įvykti kontaktų trumpasis jungimas, todėl gali įvykti sprogimas ir kilti gaisras!

Akumuliatoriaus jkrovimo būklė

■ Paspaudus mygtuka, galima pagal akumuliatoriaus jkrovimo būklės indikatorių šviesos diodus patikrinti jkrovimo būklę.

1 2 3 4

Indikatorius užgęsta po 5 sekundžių.
Jei vienas iš šviesos diodu sumirksi, reikia akumuliatorių ikrauti. Jei paspaudus mygtuką nešviečia né vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

Sukimosi krypties parinktis

ATSARGIA!!

Sukimosi krypti keiskite tik elektriniam jrankiui sustojus.

■ Sukimosi krypties parinkties jungiklj nustatykite i reikiamą padėtį.

– Kairén: prieš laikrodžio rodyklę (varžtams išsukti, varžtams atlaisvinti)

– Dešinėn: pagal laikrodžio rodyklę (norint gręžti, įsukti varžtus, priveržti varžtus)

– Viduryje: jungimo blokuotė (keičiant įrankius, atliekant bet kokius darbus prie elektrinio įrankio)

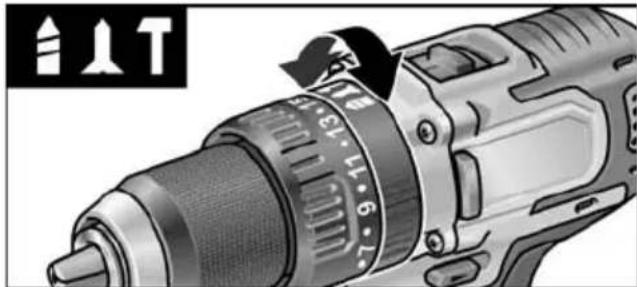

Darbo režimas (tik naudojant PD 2G 18.0-EC)

ATSARGIA!!

Darbo režimą keiskite tik sustojus elektriniam įrankiui.

Darbo režimo sukamajj ratuką nustatykite i reikiamą padėtį.

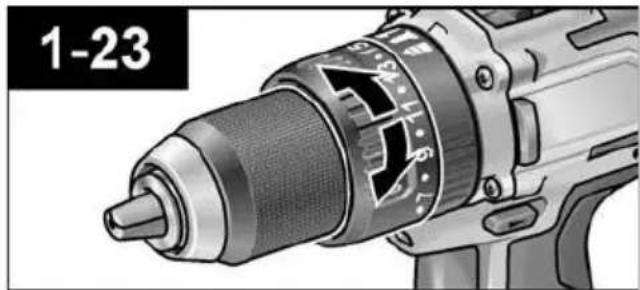

Sukimo momentą keiskite tik elektriniam įrankiui sustojus.

■ Sukimo momento nustatymo sukamaji ratuką nustatykite i reikiamą padėtį.

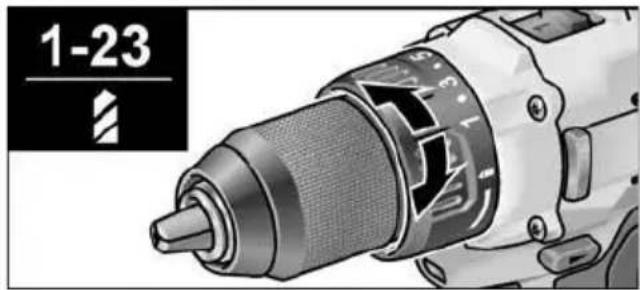

DD 2G 18.0-EC:

Gręžimo padėtyje ārikcinė mova yra išaktyvinta.

PD 2G 18.0-EC:

■ Nustatykite perjungiklj ties reikiama pakopa.

1: mažesnis greitis, didesnis sukimo momentas

2: didesnis greitis, mažesnis sukimo momentas

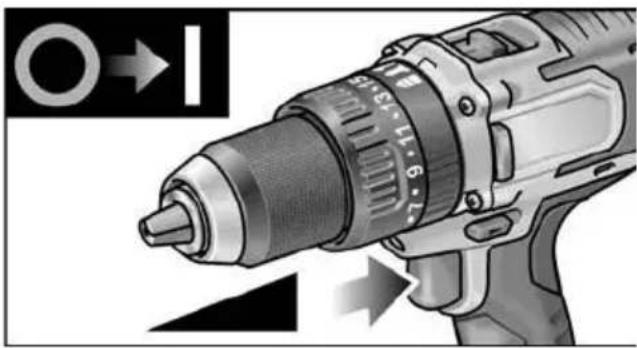

lrankio jungimas

Prietaiso jjungimas:

■ Jungiklj paspauskite.

Elektrinio įrankio jungikliu galima sūkių skaičių pakopomis padidinti iki didžiausios reikšmės.

Išjunkite prietaisa:

■ Jungiklj atleiskite.

i NURODYMAS

• Elektriniame įrankyje yra stabdys, kuris iš karto sustabdo elektrinį įrankį, kai atleidžiamas jungiklis.
• Jei elektrinis įrankis naudojamas ilgai, reikėtų dirbti jungiklį įspaudus iki galo.

Darbo vietos apšvietimo ijungimas / išjungimas

1. Sukimosi krypties pirminio pasirinkimo perjungiklj (2) jjunkite i padètį „Pirmyn“ arba „Atgal“.
2. Paspauskite elektros įrankio įjungiklį / išjungiklį (1)

– Darbo vietos apšvietimas jjungtas

1. Atleiskite elektros įrankio įjungiklį / išjungiklį (1)

– Po maždaug 10 sek. automatiškai užgęsta darbo vietos apšvietimas

Pirminis sūkių skaičiaus ir sukimo momento pasirinkimas IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1x 2x 3x 1.5 s

Sūkių skaičiaus / sukimo momento perjungimas

1. Nuspauskite jjungiklj / išjungiklj (1)
2. Trumpam nuspauskite režimo jungiklj (maždaug 0,5 sek.). – Šviečia vienas šviesos diodas – sukimo momentas:

IW 1/2" 18.0-EC:	150 Nm / 1 500 min. ^-1
ID 1/4" 18.0-EC:	60 Nm / 1 500 min. ^-1

1. Trumpam nuspauskite režimo jungiklj – Šviečia du šviesos diodai – sukimo momentas:

IW 1/2" 18.0-EC:	180 Nm / 2 000 min. ^-1
ID 1/4" 18.0-EC:	105 Nm / 2 000 min. ^-1

1. Trumpam nuspauskite režimo jungiklj – Šviečia trys šviesos diodai – sukimo momentas:

IW 1/2" 18.0-EC:	250 Nm / 2 500 min. ^-1
ID 1/4" 18.0-EC:	225 Nm / 2 500 min. ^-1

1. Trumpam nuspauskite režimo jungikli – Šviečia vienas šviesos diodas – sukimo momentą nustatykite vėl i:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Sukimo momentą galima padidinti, kaip aprašyta.

Elektros įrankio atbulinės eigos metu – automatiškai užgęsta tik apačioje esantys sūkių skaičiaus šviesos diodai.

Pavienio smūgio režimą perjunkite i smūginio suktuvo režimą

■ Nuspauskite režimo jungiklj maždaug 1,5 sek.

– Šviečia režimo rodmens šviesos diodas – suaktyvintas pavienio smūgio režimas
– Režimo rodmens šviesos diodas nešviečia – suaktyvintas smūginio suktuvo režimas.

Darbas įrankiu

ATSARGIAI!

Prieš pradėdami bet kokius darbus prie elektrinio įrankio, sukimosi krypties parinkties jungiklį (2) nustatykite per vidurį.

NURODYMAS

Norint įrankiu naudotis patogiau, galima atsuktuvo antgali įkišti tiesiai į prietaiso įrankio laikikli.

1. Sumontuokite įrankių laikikli (greito keitimo griebtuvą, kampinį priedėlį arba antgalių laikiklio priedėlį).
2. [statykite akumuliatorių.
3. |statykite įrankį (grąžta, atsuktuvo antgalį arba antgalių laikiklij).
4. Atsižvelgiant i darbo užduotj, nustatykite darbo režimą (tik PD...).
5. Sukimo momento parinkties ratuką nustatykite ties reikiama pakopa.
6. Nustatykite reikiamą greičio pakopą.
7. Nustatykite reikiamą sukimosi kryptį.
8. Elektrinį įrankį suimkite viena ranka už rankenos ir atsistokite į darbinę padėtį. Veikiant varikliui niekada nespauskite sukimosi krypties parinkties jungiklio ir nekeiskite sukimo momento nustatymo!

1 Akumuliatoriaus įstatymo skyrius
2 Kontaktai
3 Ventiliacijos plyšiai
4 Eksploatavimo büklès indikatoriaus ekranas
5 El. tinklo laidas su el. tinklo kištuku

Krovimo prietaisas CA 10.8/18.0 yra skirtas jkrauti toliau nurodyto tipo FLEX akumuliatorius

Nurodymai, kurių laikantis akumuliatorius bus naudojamas ilgiau

ATSARGIA!!

• Niekada nekraukite akumuliatoriaus žemesnéje nei 0 °C arba aukštesnéje nei 55 °C temperatūroje.
• Akumuliatoriaus nekraukite labai drégnoje aplinkoje arba aukštoje temperatūroje.
• Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso.
• Baigę krauti ištraukite krovimo prietaiso el. tinklo kištuka.

Kraunant akumuliatorius ir krovimo prietaisas įkaista. Tai yra normalu!

Ličio jonų akumuliatoriai neturi žinomo „atminties efekto“. Vis dėlto reikėtų prieš kraunant visiškai iškrauti akumuliatorių ir jį ikrauti iki galo.

Jei akumuliatoriaus ilgai nenaudosite, jj šiek tiek jkraukite ir laikykite vėsioje vietoje.

Krovimas

ATSARGIA!!

I tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių.

■ Prijunkite krovimo prietaiso el. tinklo kištuką. Ekrano fono apšvietimas jsijungia 2 sekundėms ir paskui vėl užgęsta. Pasirodo „OK“ (Gerai).

:30 Li-ion 8:34 Li-ion

■ Akumuliatorių i prietaisą stumkite, kol jis užsifiksuos.

• Ekrane pakaitomis rodoma likusi krovimo trukmė (kol akumuliatorius visiškai įkraunamas) ir grafinis įkrovimo būklės rodmuo.
• Jei akumuliatorius ikrautas mažiau nei 80 %, ekrano fonas yra apšviestas oranžine spalva.
• Kai akumuliatorius yra ikrautas daugiau nei 80 %, ekranas šviečia žaliai ir pasirodo „OK“ (Gerai).

■ Akumuliatorius yra visiškai įkrautas, kai pasirodo rodmuo

Žalias ekrano apšvietimas išsijungia netrukus.

■ Išimkite akumuliatorių iš krovimo prietaiso.

1. 2.

■ Ištraukite kištuką iš tinklo lizdo.

NURODYMAS

Jei įstačius akumuliatorių i krovimo prietaisą ekranas mirksi, vadinasi, sugedo akumuliatorius arba krovimo prietaisas.

Ekranas mirksi létai.

Fonas apšviestas oranžine spalva.

Akumuliatorius per karštas arba per šaltas. Kai akumuliatorius įkaista iki krovimo temperatūros (nuo 0 °C iki 55 °C), jis pradedamas krauti.

Ekranas mirksi greitai.

Fonas apšviestas raudona spalva.

Išimkite akumuliatorių iš krovimo prietaiso ir vėl įstatykite. Jei pasirodo tas pats rodmuo, vadinasi, akumuliatorius sugedo. Pakeiskite akumuliatorių arba nuneškite patikrinti į kvalifikuotas dirbtuves.

Jei įstačius kitą akumuliatorių vėl pasirodo šis klaidos pranešimas, vadinasi, sugedo krovimo prietaisas. Krovimo prietaisą nuneškite patikrinti į kvalifikuotas dirbtuves.

Techninis aptarnavimas ir priežiūra

Valymas

ISPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės.

Reguliariai valykite elektrinius įrankius ir ventiliacijos plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

■ Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru. Tuo metu elektrinis įrankis turi būti įjungtas.

Krovimo prietaisas

ISPÉJIMAS!

Prieš atlikdami bet kokius įrankio priežiūros ar kt. darbus, ištraukite kištuką iš elektros tinklo lizdo. Nenaudokite vandens arba skystų valiklių.

■ Nešvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetėle.

Remontas

Remontuoti atiduokite tik į gamintojo igaliotas klientų aptarnavimo dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įstatomuosius darbo įrankius, rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų svetainėje adresu: www.flex-tools.com.

Transportavimas

Tiekiamo akumuliatoriaus ličio ekvivalento kiekis nesiekia taikomų ribinių verčių. Todėl akumuliatoriui, kaip atskirai daliai, ir elektriniam įrankiui su tiekiamu komplektu netaikomos nacionalinės ar tarptautinės pavojingų krovinių vežimo taisyklės.

Transportuojant kelis prietaisus su ličio jonų akumuliatoriais, gali būti taikomos minėtos taisyklės ir gali reikėti imtis specialių saugos priemonių (pvz., pakuočių). Šiuo atveju sužinokite apie naudojimo šalyje galiojančius potvarkius.

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas:

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

• nupjaukite prie el. tinklo jungiamu elektriniu jrankiu kabeli,
• iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugni arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Akumuliatorius / baterijas reikia surinkti, perdirbti ar kitaip utilizuoti nekenkiant aplinkai.

Tik ES šalyse.

Pagal Europos direktyvą 2006/66/EK, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

NURODYMAS

Informacijos apie galimybes utilizuoti teiraukitės pardavėjo.

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 339

Simboli uz instrumenta. 339

Jūsu drošībai 339
