INSTRUKCJA OBSŁUGI DD 2G 18.0-EC Flex

pI Instrukcja oryginalna 184

Zastosowane symbole ..... 184

Symbole na urządzeniu ..... 184

Wskazówki bezpieczeństwa ..... 184

Poziom hałasu i drgań ..... 187

Dane techniczne 188

Opis urządzenia 189

Instrukcja obsługi 190

Konserwacja i czyszczenie ..... 197

Transport 197

C ∈ - zgodność ..... 197

Wskazówki dotyczące utylizacji ..... 198

Wyłączenie z odpowiedzialności ..... 198

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Transformator bezpieczeństwa z zabezpieczeniem przeciwzwarciowym

Nie wrzucać akumulatora do ognia. Występuje zagrożenie wybuche.

Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, jak również pożarem. Występuje zagrożenie wybuchem.

Urządzenie nadaje się wyłącznie do użytkowania w pomieszczeniach. Urządzenia nie wolno wystawiać na działanie deszczu. Elektronarzędzie i akumulatory należy przechowywać w suchych pomieszczeniach.

Informacje dotyczące utylizacji (patrz strona 198)!

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Przeczytać wszystkich dostarczonych z elektronarzędziem wskazówek bezpieczeństwa, instrukcji, rysunków i specyfikacji. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.

Przed użyciem urządzenia dokładnie przeczytać i postępować według:

– niniejszej instrukcji obsługi,
- „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
- zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobo- wanymi zasadami bezpieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych.

Urządzenie stosować tylko

- zgodnie z przeznaczeniem,

- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wywierające wpływ na bezpieczeństwa należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Akumulatorowa wiertarko-wkrętarka DD 2G 18.0-EC jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,

– do wkręcania i odkręcania wkrętów,

– do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych.

Akumulatorowa wkrętarka udarowa PD 2G 18.0-EC jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,

– do wkręcania i odkręcania wkrętów,

– do wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych,

– do wiercenia udarowego w ceglach, murze i kamieniu.

Akumulatorowa wkrętarka udarowa IW 1/2" 18.0-EC / ID 1/4" 18.0-EC jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,

– do dokręcania i odkręcania nakrętek i śrub o podanych wymiarach.

Wskazówki bezpieczeństwa dla wiertarek i wkrętarek

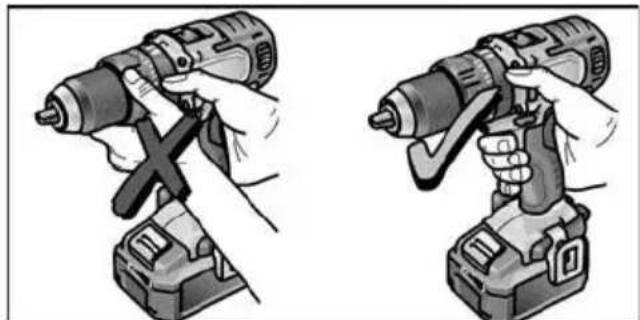

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia lub wkrętu z ukrytym przewodem elektrycznym lub przewodem zasilającym.

Zetknięcie się śruby z przewodem elektrycznym pod napięciem może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, a tym samym doprowadzić do porażenia prądem elektrycznym.

Należy korzystać z dodatkowych uchwytów, jeśli zostały one dostarczone wraz z elektronarzędziem. Utrata kontroli może doprowadzić do zranienia użytkownika.

■ Proszę zastosować odpowiednie urządzenia wykrywające przewody zasilające albo zasięgnąć informacji w terenowych zakładach zaopatrujących w wodę, gaz i energię elektryczną. Kontakt urządzenia z przewodami elektrycznymi może spowodować wybuch pożaru lub porażenie prądem elektrycznym. Uszkodzenie przewodu gazowego może spowodować wybuch. Wniknięcie w przewód wodny powoduje szkody majątkowe.

Jeśli używane narzędzie ulegnie zablokowaniu, należy niezwłocznie wyłączyć elektronarzędzie. Należy być przygotowanym na duże momenty reakcji, powodujące odrzut. Narzędzie ulega zablokowaniu, gdy: – nastąpi przeciążenie elektronarzędzia lub – ulegnie ono przekrzywieniu w obrabianym przedmiocie.

■ Elektronarzędzie należy mocno przytrzymywać. Przy dokręcaniu i odkręcaniu wkrętów mogą przez krótki czas pojawiać się duże momenty reakcji.

■ Proszę odpowiednio zamocować materiał przeznaczony do obróbki. Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku.

■ Przed odłożeniem elektronarzędzia należy zaczekać, aż się ono zatrzyma. Używane narzędzie może się zaczepić, prowadząc do utraty kontroli nad elektronarzędziem.

Należy stosować wyłącznie oryginalne akumulatory o napięciu zgodnym z podanym na tabliczce znamionowej elektronarzędzia. W przypadku korzystania z innych akumulatorów, np. podróżek, akumulatorów regenerowanych lub produktów innych producentów istnieje niebezpieczeństwo odniesienia obrażeń ciała oraz wystąpienia szkód materialnych spowodowanych przez wybuch akumulatorów.

Dodatkowa wskazówka bezpieczeństwa dla wiertarkowkrętarek udarowych (PD ...)

Przy wierceniu udarowym należy używać nauszników ochronnych. Hałas może spowodować uszkodzenie słuchu.

Wskazówki bezpieczeństwa w zakresie postępowania z akumulatorami

■ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
■ Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, ogniem, wodą i wilgocią. Występuje zagrożenie wybuchem.
■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora mogą z niego wydostawać się opary. Doprowadzić świeże powietrze a przy wystąpieniu dolegliwości zwrócić się do lekarza. Opary mogą drażnić drogi oddechowe.
■ Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać z nią kontaktu. Przy przypadkowym kontakcie spłukać wodą. Gdy ciecz dostanie się do oczu, wtedy należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatora może doprowadzić do podrażnienia skóry lub oparzeń.
■ Akumulatory należy ładować tylko za pomocą ładowarek zalecanych przez producenta. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów, istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

Akumulator można uszkodzić w przypadku użycia ostrych przedmiotów, jak gwóżdź czy wkrętak, albo poprzez oddziaływanie zewnętrznej siły. Może wtedy dojść do zwarcia wewnętrznego co może doprowadzić do zapalenia się akumulatora, wydzielania się dymu, ekspłozji lub przegrzania.

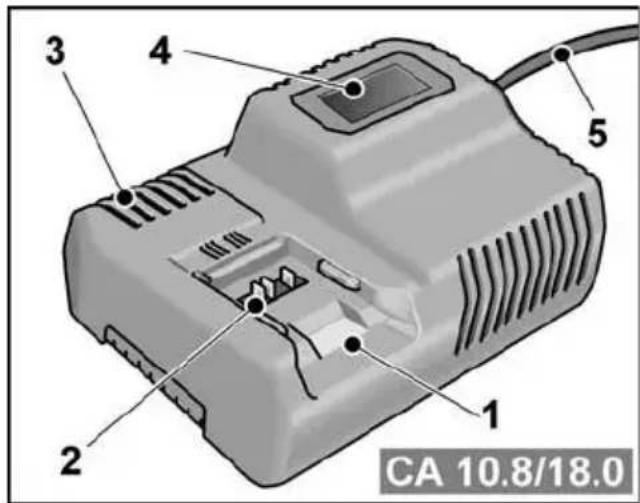

Ładowarka

Należy zawsze sprawdzić, czy napięcie sieciowe odpowiada napięciu podanemu na tabliczce znamionowej ładowarki.
Wtyczka do podłączania ładowarki musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazdka zmniejszają ryzyko porażenia elektrycznego.
■ Ładowarki należy używać tylko w suchych pomieszczeniach i należy unikać kontaktu z wilgocią i deszczem. Wniknięcie wody do ładowarki podwyższa ryzyko porażenia prądem.
Nigdy nie należy używać ładowarki, jeśli kabek, wtyczka lub samo urządzenia są uszkodzone w następstwie oddziaływania czynników zewnętrznych. Ładowarkę należy oddać do najbliższego warsztatu naprawczego.
■ W żadnym wypadku nie należy otwierać ładowarki. W razie usterki należy oddać ją do warsztatu naprawczego.
■ Na ładowarce nie należy kłaść żadnych przedmiotów, a samej ładowarki nie wolno stawiać na miękkich powierzchniach. Występuje zagrożenie pożarem.

Szczególne wskazówki dotyczące bezpieczeństwa

■ Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.
■ Z przełącznika preselekcji kierunku obrotów (2) lub regulatora momentu obrotowego (5) wolno korzystać wyłącznie przy zatrzymanym narzędziu.
■ Do oznaczenia elektronarzędzia należy stosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Poziom hałasu i drgań

WSKAZÓWKA

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 62841.

Wartości są podane w tabeli „Dane techniczne”.

OSTRZEŻENIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 62841 i może być używa do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego.

Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.

Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale właściwie nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Dane techniczne

Urzadzenie DD 2G		18.0-EC	PD 2G18.0-EC	IW 1/2"18.0-EC	ID 1/4"18.0-EC
Typ Wiertarko-		wkrętarka	Wiertarko-wkrętarka udarowa	Wkrętarka udarowa	Wkrętarka udarowa
Akumulator AP 18.0/2,5		AP 18.0/5,0
Czas ładowania (w zależności od stanu naładowania)- AP 18.0/2,5- AP 18.0/5,0	min	0-40
	min	0-45
Moment obrotowy, maksymalny-wkręcanie w materiał miękki-wkręcanie w materiał twardy	Nm	56	56	-	-
	Nm	90	90	250	225
Stopnie momentu obrotowego 20 24 -
Liczba obrotów biegu jałowego-stopień 1- stopień 2- stopień 3	min^-1	0...600	0...600	1500	1500
	min^-1	0...2300	0...2300	2000	2000
	min^-1	-	-	2500	2500
Ilość uderzeń-stopień 1-stopień 2-stopień 3	min^-1	-	0...9600	1300	1300
	min^-1	-	0...37000	2800	2800
	min^-1	-	-	3300	3300
Zacisk wiertła mm 1,5-13 -
Maks. średnica wiertła-w drewnie-w stali-w murze	mm	60	60	-	-
	mm	13	13	-	-
	mm	16	16	-	-
Masa zgodnie z procedurą „EPTA 01/2003“ (bez akumulatora)	kg 1,5	1,6 1,1 1,1
Masa akumulatora 2,5 Ah5,0 Ah	kg	0,4
	kg	0,7
Poziom ciśnienia akustycznego skorygowany charakterystyką A
Poziom ciśnienia akustycznego L_pA	dB(A)	78* 78* / 95** 9		1*** 9	1***
Poziom hałasu podczas pracy L_WA	dB(A)	89*	89* / 106**	102***	102***
Dokładność K	db	3,0
Całkowite wartości drgań (suma wektorowa w trzech kierunkach)
Wartość emisji drgań a_h podczas ....
-wiercenia w metalu	m/s^2	<2,5	<2,5	-	-
-wiercenia udarowego w betonie	m/s^2	-	15,5	-	-
-wkręcania	m/s^2	<2,5	<2,5	18,5***	18,5***
Dokładność K	m/s^2	1,5

* wiercenia w metalu / ** wiercenia udarowego w betonie / *** wkręcanie z udarem

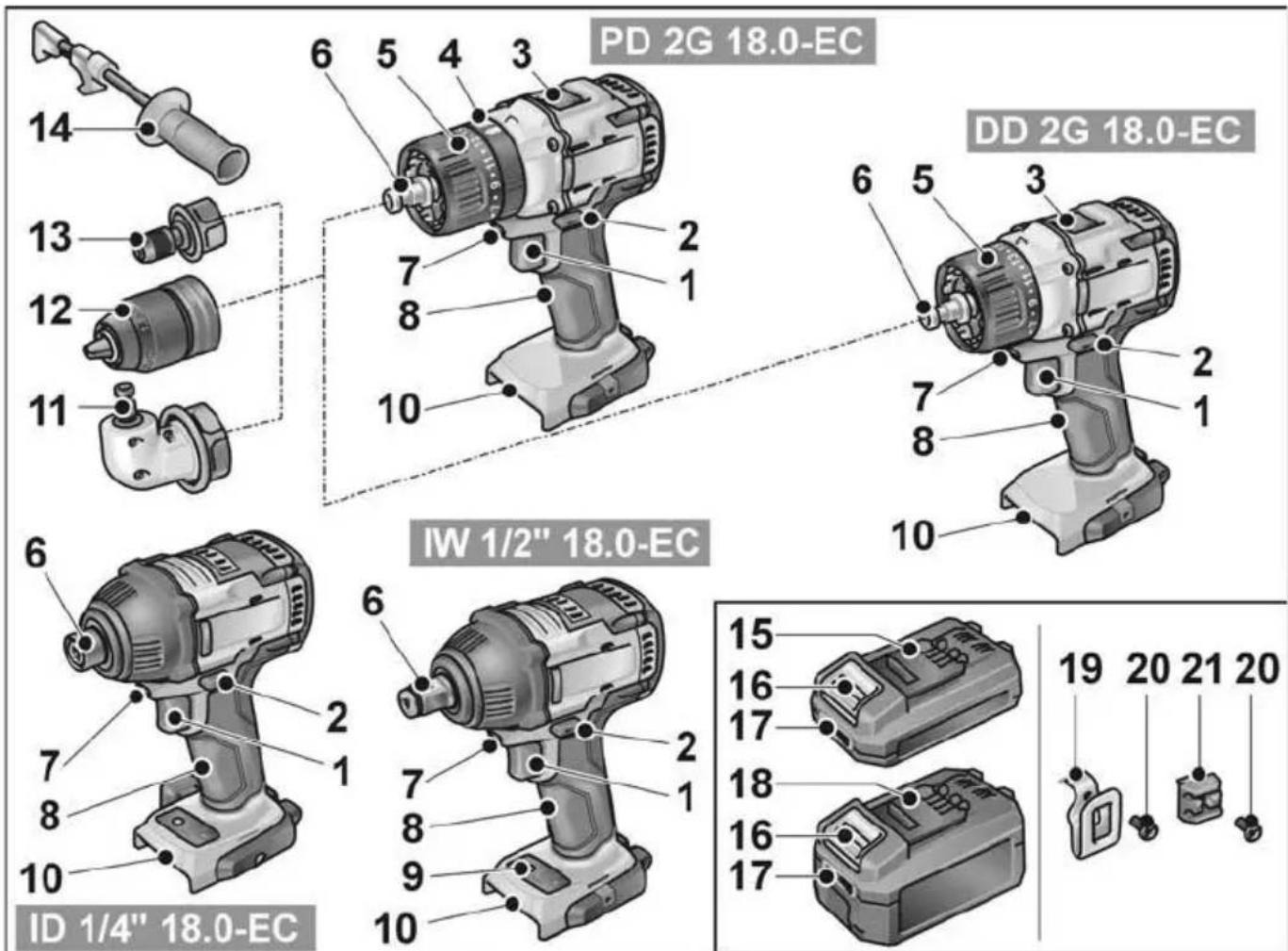

Opis urządzenia

W tej isntrukcji opisane są różne narzędzia elektryczne. Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

PD 2G 18.0-EC DD 2G 18.0-EC ID 1/4" 18.0-EC 19 20 21 20

1 Przełącznik

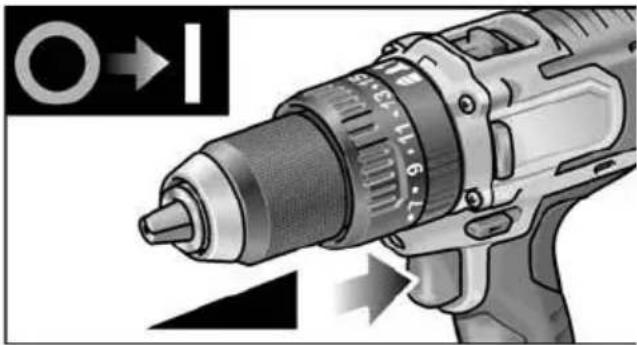

Do włączania i wyłączania, jak również rozpędzania do maksymalnej prędkości obrotowej

2 Przełącznik preselekcji kierunku obrotów

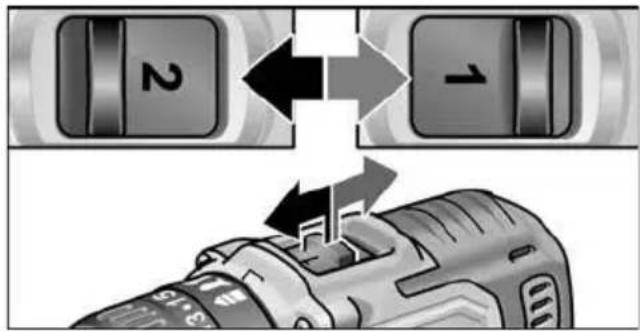

3 Przełącznik wyboru prędkości

4 Pierścieniowy przełącznik trybu pracy (tylko PD ...)

5 Pierścieniowy regulator momentu obrotowego

6 Uchwyt narzędzia

7 Oświetlenie stanowiska pracy

8 U c h w y t

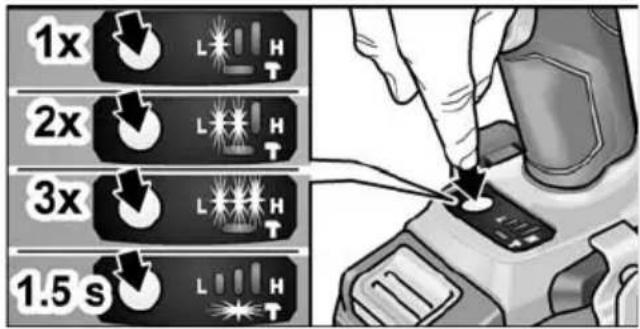

9 Panel obsługi stopni prędkości obrotowej

10 Gniazdo na akumulator

11 Nasadka kątowa z pierścieniem odblokowującym

12 Wymienny uchwyt wiertarski z pierścieniem odblokowującym

13 Nasadka do końcówek z pierścieniem odblokowującym

14 Uchwyt dodatkowy

15 Akumulator litowo-jonowy (2,5 Ah)

16 Przycisk odblokowania akumulatora

17 Wskaźnik naładowania akumulatora

18 Akumulator litowo-jonowy (5,0 Ah)

19 Klamra pasa

20 Śruba mocująca

21 Uchwyt do końcówek

Instrukcja obsługi

Przed uruchomieniem

■ Rozpakować narzędzie elektryczne i wyposażenie, sprawdzić kompletność zakresu dostawy i czy nie nastąpiły uszkodzenia podczas transportu.

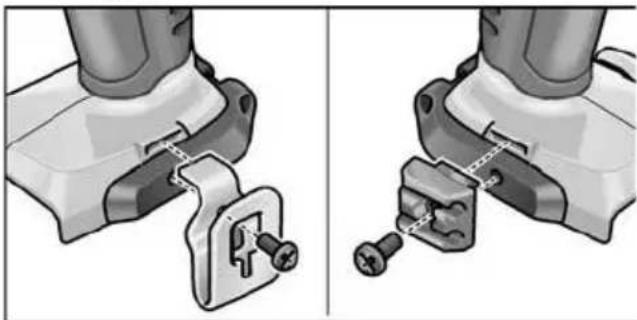

Zamocować klamrę pasa lub uchwyt na końcówki dostarczonym w zestawie wkrętem.

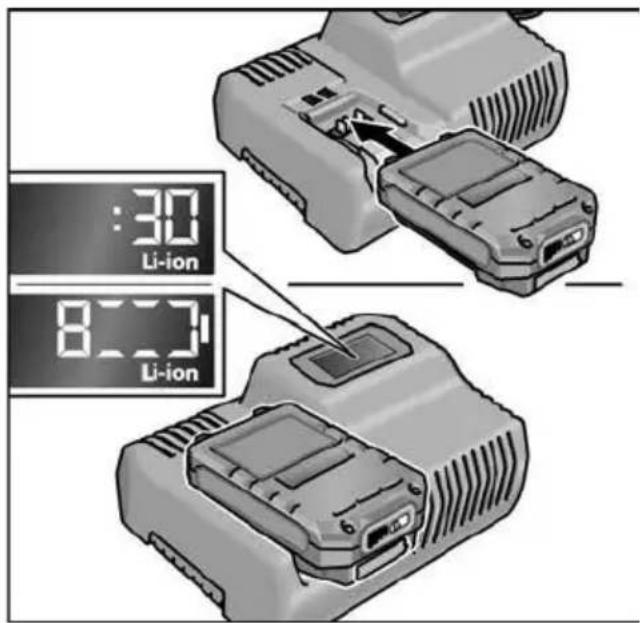

Akumulatory w chwili dostawy nie są całkowicie naładowane. Przed pierwszym użyciem należy naładować akumulatory do pełna. Patrz „Ładowarka/Proces ładowania”.

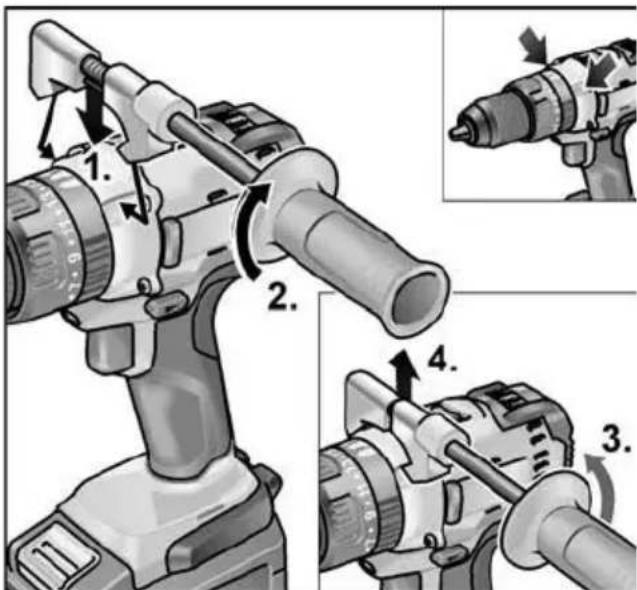

Montaż/demontaż dodatkowej rękojeści (PD/DD 2G 18.0-EC)

OSTROŻNIE!

Należy korzystać z dodatkowych uchwytów, jeśli zostały one dostarczone wraz z elektronarzędziem. Utrata kontroli może doprowadzić do zranienia użytkownika.

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

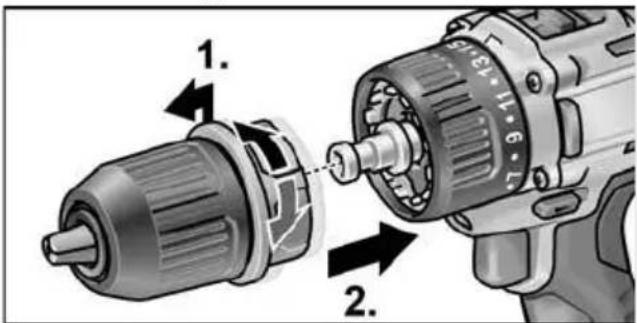

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć wymienny uchwyt wiertarski do oporu na uchwyt narzędziowy (2.).
■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśnięcie się uchwytu wiertarskiego.

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć uchwyt wiertarski.

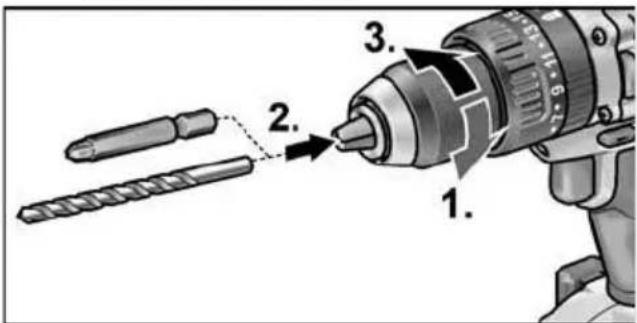

Zakładanie narzędzi

Uchwyt wiertarski zapewnia bezpieczne mocowanie wierteł o średnicy 1,5–13 mm, końcówek do wkrętarki 12 " oraz uchwytów do końcówek 12 ".

■ Przytrzymać elektronarzędzie jedną ręką, a drugą obrócić uchwyt wiertarski.
– Aby otworzyć uchwyt szerzej, należy obracać go przeciwnie do ruchu wskazówek zegara.
– Aby domknąć uchwyt szerzej, należy obracać go zgodnie z ruchem wskazówek zegara.

■ Założyć narzędzie.
■ Całkowicie domknąć uchwyt.

WSKAZÓWKA

Przeprowadzić bieg próbny, aby sprawdzić współosiowość zamocowania narzędzia.

Nasadka kątowa WV 18.0-EC

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

Nasadka kątowa ułatwia pracę w trudno dostępnych miejscach. Nasadkę kątową można zatrzaskiwać w różnych położeniach kątowych co 30°.

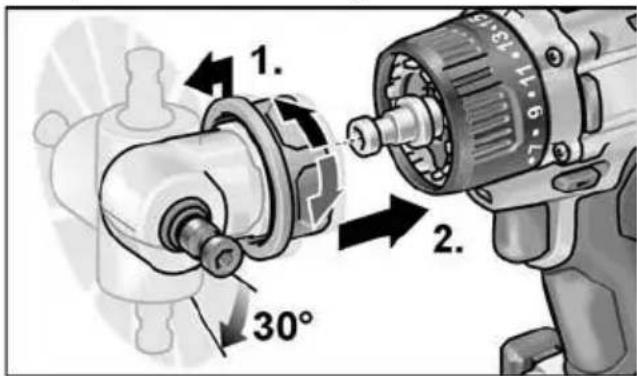

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć nasadkę kątową do oporu na uchwyt narzędziowy (2.).
■ Zatrzasnąć nasadkę kątową pod żądanym kątem.
■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśnięcie.

1. 2. 30°

Demontaż

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć nasadkę kątową.

Zakładanie narzędzi

Nasadka kątowa posiada uchwyt narzędziowy 1/2". Uchwyt narzędzia umożliwia bezpieczne zamocowanie końcówek do wkrętarki oraz uchwytów do końcówek.

Do nasadki kątowej można zamontować również wymienny uchwyt wiertarski (patrz „Wymienny uchwyt wiertarski BF 18.0-EC”) lub uchwyt do końcówek (patrz „Nasadka do końcówek BV 18.0-EC”).

Nasadka do końcówek BV 18.0-EC

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

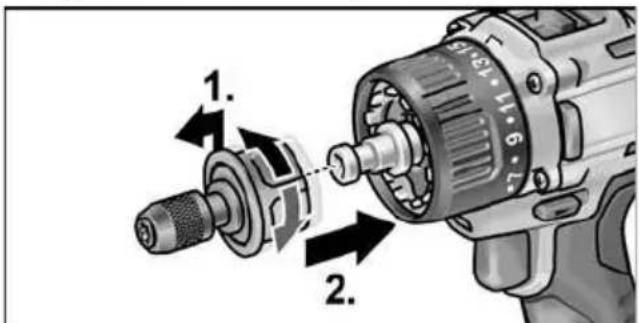

Montaż

■ Pociągnąć pierścień odblokowujący do przodu (1.) i wcisnąć nasadkę do końcówek do oporu na uchwyt narzędziowy (2.).
■ Puścić pierścień odblokowujący. Sprawdzić zatrzaśniecie.

■ Pociągnąć pierścień odblokowujący do przodu i zdjąć nasadkę do końcówek.

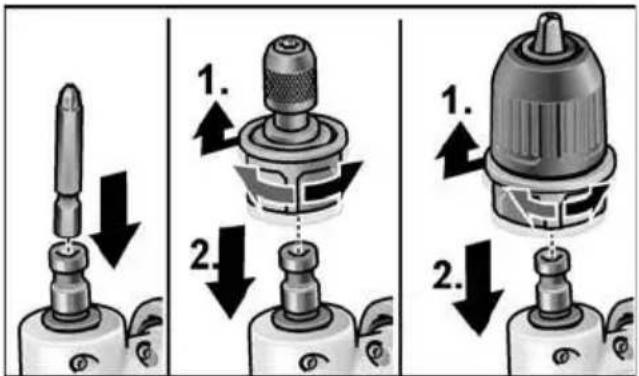

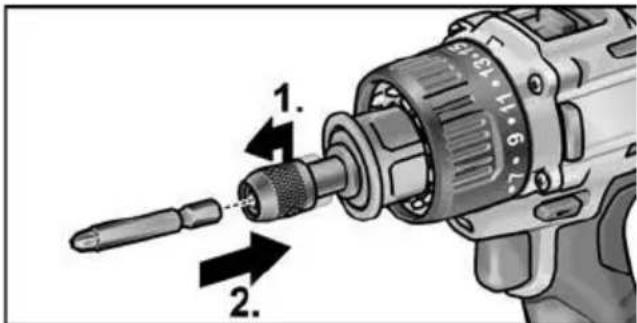

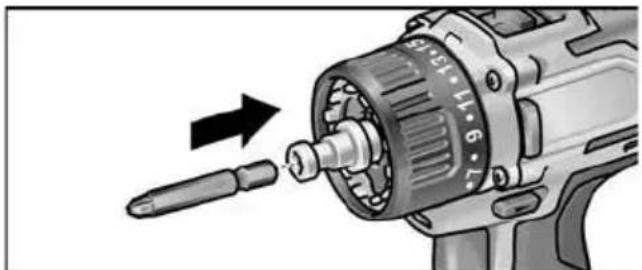

Zakładanie narzędzi

Nasadka do końcówek posiada uchwyt narzędziowy 1/2". Uchwyt narzędzia umożliwia bezpieczne zamocowanie końcówek do wkrętarki.

■ Pociągnąć blokadę narzędzia do przodu (1.) i wcisnąć narzędzie od oporu (2.).
■ Zwolnić blokadę narzędzia.

■ W celu wyjęcia narzędzi należy odciągnąć blokadę w tył.

Wymiana narzędzia

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

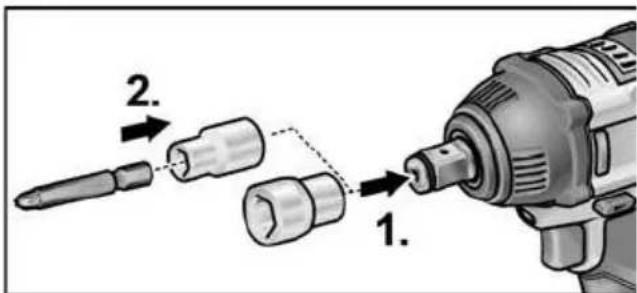

IW 1/2" 18.0-EC:

1. 2.

1. 2. 3.

■ Wcisnąć klucz nasadowy na czworokątną nasadkę wkrętarki udarowej (1.).
■ Włożyć narzędzie w klucz nasadowy (2.).

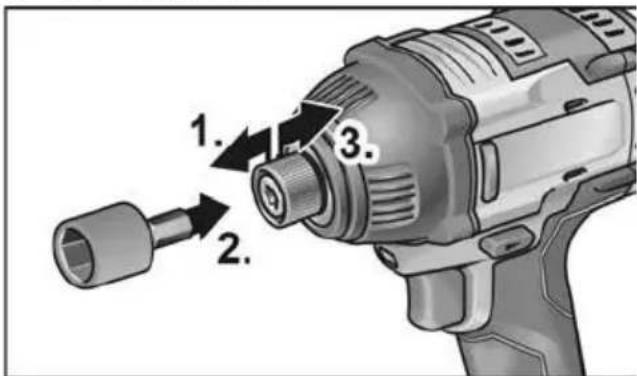

ID 1/4" 18.0-EC:
■ Pociągnąć blokadę narzędzia do przodu (1.) i wcisnąć narzędzie od oporu (2.).
■ Zwolnić blokadę narzędzia.
■ W celu wyjęcia narzędzi należy odciągnąć blokadę w tył (3.).

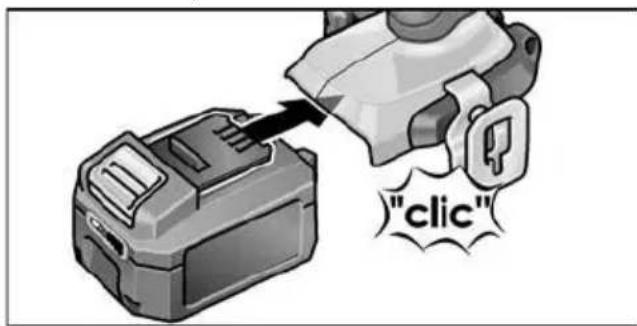

Zakładanie/wymiana akumulatora

■ Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia.

"clic"

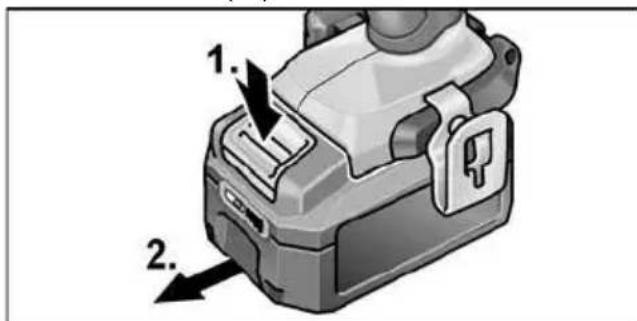

■ W celu wyjęcia nacisnąć przyciski odblokowujące (1.) i wyciągnąć akumulator (2.).

1. 2.

OSTROŻNIE!

W przypadku nieużywania styki akumulatora należy zabezpieczyć. Luźne metalowe elementy mogą spowodować zwarcie styków, istnieje zagrożenie wybuchem i pożarem!

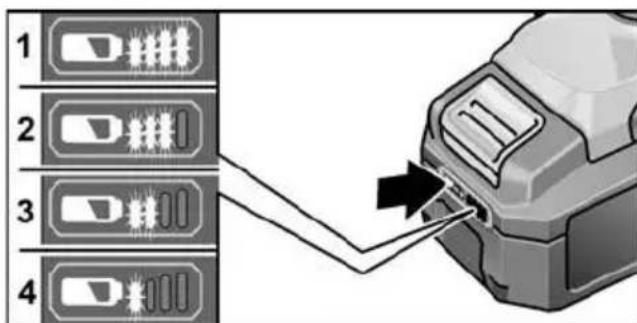

Stan naładowania akumulatora

Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.

1 2 3 4

Wskazanie gaśnie po 5 sekundach.

Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.

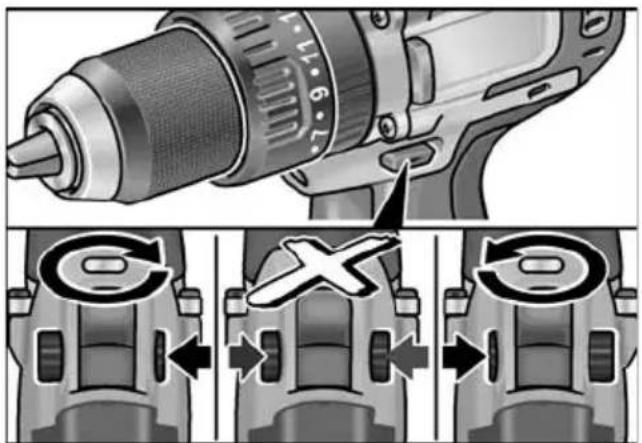

Preselekcja kierunku obrotów

OSTROŻNIE!

Kierunek obrotów wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić przełącznik kierunku obrotów w odpowiedniej pozycji:

– W lewo: w kierunku przeciwnym do ruchu wskazówek zegara (wykręcanie, odkręcanie śrub)
– W prawo: w kierunku zgodnym z ruchem wskazówek zegara (wiercenie, wkręcanie i dokręcanie śrub)
– Pośrodku: blokada włączenia (wymiana narzędzia, przy wszelkich pracach przy elektronarzędziu)

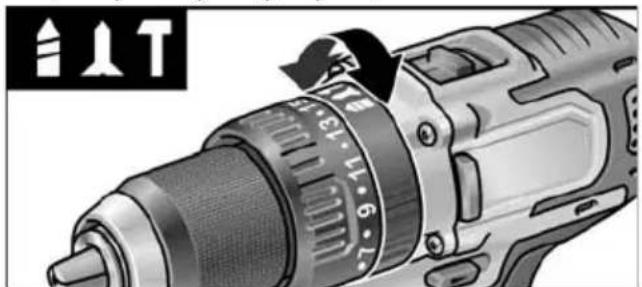

Tryb pracy (tylko PD 2G 18.0-EC)

OSTROŻNIE!

Tryb pracy wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić pierścieniowy przełącznik trybu pracy w wymaganym położeniu.

Preselekcja momentu obrotowego

OSTROŻNIE!

Moment obrotowy wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

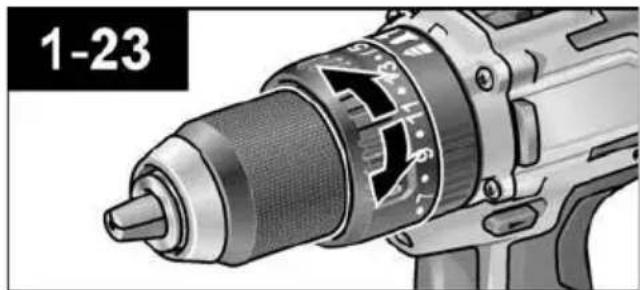

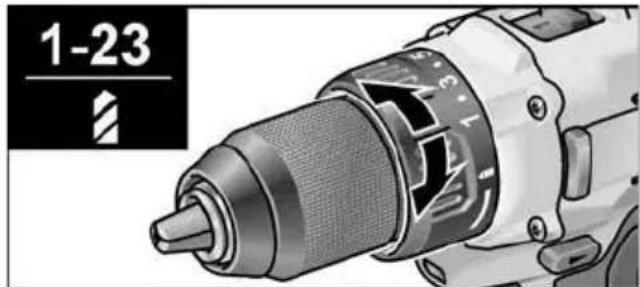

■ Ustawić pierścieniowy regulator momentu obrotowego w wymaganym położeniu.

DD 2G 18.0-EC:

W położeniu wiercenia sprzęgło ślizgowe jest nieaktywne.

PD 2G 18.0-EC:

Preselekcja momentu obrotowego

OSTROŻNIE!

Prędkość wolno zmieniać tylko przy wyłączonym i całkowicie nieruchomoym elektronarzędziu.

■ Ustawić odpowiedni poziom przełącznika preselekcyjnego:

1: niska prędkość, wysoki moment obrotowy

2: wysoka prędkość, niski moment obrotowy

Włączanie narzędzia elektrycznego

Włączyć urządzenie:

■ Przełącznik nacisnąć.

Przełącznik elektronarzędzia umożliwia stopniowe zwiększanie prędkości obrotowej aż do wartości maksymalnej.

Wyłączanie urządzenia:

■ Zwolnić przełącznik.

i WSKAZÓWKA

- Elektronarzędzie jest wyposażone w hamulec, zatrzymujący narzędzie natychmiast po zwolnieniu przełącznika.

- Przy korzystaniu z elektronarzędzia w sposób ciągły należy głównie pracować przy przełączniku naciśniętym do końca.

Włączanie/wyłączanie oświetlenia stanowiska pracy

1. Ustawić przełącznik wyboru kierunku obrotów (2) w położeniu „Do przodu” lub „Do tyłu”.

2. Nacisnąć włącznik/wyłącznik (1) elektronarzędzia

– Oświetlenie stanowiska pracy świeci się

1. Puścić włącznik/wyłącznik (1) elektronarzędzia

– Oświetlenie stanowiska pracy gaśnie automatycznie po upływie ok. 10 s

Preselekcja prędkości obrotowej i momentu obrotowego IW 1/2" 18.0-EC / ID 1/4" 18.0-EC

1x 2x 3x 1.5 s

Przełączanie prędkości obrotowej/momentu obrotowego

1. Włączyć włącznik/wyłącznik (1)

2. Nacisnąć na krótko przełącznik trybu (na ok. 0,5 s).

– Świeci się jedna dioda LED – moment obrotowy:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1

1. Nacisnąć na krótko przełącznik trybu

– Świecą się dwie diody LED – moment obrotowy:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000 min ^-1

1. Nacisnąć na krótko przełącznik trybu

– Świecą się trzy diody LED – moment obrotowy:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1

1. Nacisnąć na krótko przełącznik trybu

– Świeci się jedna dioda LED – moment obrotowy powraca do wartości:

IW 1/2" 18.0-EC: 150 Nm

ID 1/4" 18.0-EC: 60 Nm

Moment obrotowy można ponownie zwiększyć w sposób opisany powyżej.

Przy wstecznym biegu elektronarzędzia – ma tylko jedną prędkość obrotową – diody LED znajdujące się w stopce gasną automatycznie.

Przełączanie trybu udaru pojedynczego na tryb wkrętarki udarowej

■ Nacisnąć i przytrzymać przełącznik trybu przez ok. 1,5 s.

- Wskaznik LED trybu świeci się – tryb udaru pojedynczego aktywny - Wskaznik LED trybu nie świeci się – tryb wkrętarki udarowej aktywny.

Praca narzędziem elektrycznym

OSTROŻNIE!

Przed wszelkimi pracami przy elektronarzędziu ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

WSKAZÓWKA

Aby obsługa podczas wkręcania była łatwiejsza, końcówkę do wkrętarki można włożyć również bezpośrednio w uchwyt narzędziowy urządzenia.

1. Zamontować mocowanie narzędzia (wymienny uchwyt wiertarski, nasadkę końcową, nasadkę do końcówek).

2. Włożyć akumulator.

3. Włożyć narzędzie (wiertło, końcówki do wkrętarki, uchwyt na końcówki).

4. Ustawić tryb pracy odpowiedni do zadania roboczego (tylko PD...).

5. Ustawić odpowiedni stopień preselekcji momentu obrotowego.

6. Ustawić wymagany stopień prędkości.

7. Ustawić odpowiedni kierunek obrotów.

8. Chwycić jedną ręką elektronarzędzie za rękojeść i ustawić się w pozycji pracy. Z przełącznika preselekcji kierunku obrotów lub regulatora momentu obrotowego nie wolno korzystać przy włączonym silniku!

Po zakończeniu pracy:

1. Zwolnić przełącznik.

2. Ustawić przełącznik preselekcji kierunku obrotów (2) w środkowym położeniu.

Ładowarka

3 Szczelina wentylacyjna

4 Wyświetlacz do wskazań stanu pracy

5 Kabel sieciowy z wtyczką

Ładowarka CA 10.8/18.0 jest przeznaczona do ładowania akumulatorów FLEX typu

- AP 10.8 (2,5 Ah),

- AP 18.0 (2,5 Ah),

- AP 10.8 (5,0 Ah),

- AP 18.0 (5,0 Ah).

Wskazówki w zakresie długiego okresu użytkowania akumulatora

OSTROŻNIE!

- Akumulatorów nigdy nie wolno ładować w temperaturze poniżej 0 °C lub powyżej 55 °C.

• Akumulatorów nie należy ładować w środowisku o dużej wilgotności powietrza lub temperaturze otoczenia.
• Akumulatorów i ładowarki nie wolno zakrywać podczas ładowania.
• Po zakończeniu ładowania wyciągnąć wtyczkę sieciową ładowarki.

Podczas ładowania akumulator i ładowarka nagrzewają się. Jest to normalne!

Akumulatory litowo-jonowe nie wykazują znanego „efektu pamięci”. Pomimo to akumulator przed ładowaniem powinno się całkowicie rozładować, a ładowanie zawsze przeprowadzać do samego końca.

Nieużywane przez dłuższy czas akumulatory należy przechowywać częściowo naładowane w chłodnym miejscu.

Proces ładowania

OSTROŻNIE!

Do dostarczonej w zestawie ładowarki należy wkładać wyłącznie oryginalne akumulatory.

■ Włożyć wtyczkę sieciową ładowarki do gniazda.

Podświetlanie tła wyświetlacza zapala się na 2 sekundy na zielono, po czym ponownie gaśnie. Zostaje wyświetlony napis „OK”.

:30 Li-ion 8:30 Li-ion

■ Włożyć akumulator do ładowarki do końca aż do zatrzaśnięcia.

– Na wyświetlaczu wskazywany jest naprzemiennie pozostały czas ładowania (do pełnego naładowania akumulatora) oraz graficzny widok poziomu naładowania.
– Jeśli akumulator jest naładowany w mniej niż 80%, podświetlanie wyświetlacza świeci się na pomarańczowo.
– Począwszy od naładowania akumulatora do 80% wyświetlacz świeci na zielono i wyświetlany jest napis „OK”.

■ Akumulator jest całkowicie naładowany, gdy pojawi się wskazanie

Zielone podświetlanie po chwili gaśnie.

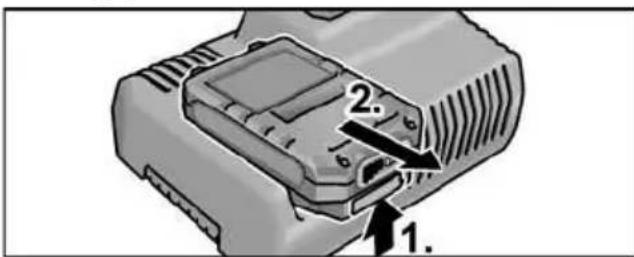

■ Wyjąć akumulator z ładowarki.

1. 2.

■ Wyjąć wtyczkę z gniazdka sieciowego.

WSKAZÓWKA

Jeśli po włożeniu akumulatora do ładowarki wyświetlacz błyska, występuje usterka akumulatora lub ładowarki.

Wyświetlacz błyska powoli.

Podświetlanie na pomarańczowo.

Akumulator jest zbyt gorący lub zbyt zimny. Gdy akumulator osiągnie temperaturę ładowania (0°C...55°C), rozpoczyna się ładowanie.

Wyświetlacz błyska szybko.

Podświetlanie na czerwono.

Wyjąć akumulator z ładowarki i włożyć go ponownie. Jeśli wskazanie nie zmieni się, akumulator jest uszkodzony. Akumulator należy wymienić lub oddać do kontroli w serwisie specjalistycznym.

Jeśli przy innym akumulatorze również zostanie wyświetlony ten komunikat o błędzie, występuje usterka w ładowarce. Należy oddać ładowarkę do sprawdzenia w specjalistycznym serwisie.

Konserwacja i czyszczenie

Czyszczenie

OSTRZEŻENIE!

W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Elektronarzędzie i szczelinę wentylacyjną należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.

■ Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem. Elektronarzędzie musi być przy tym uruchomione.

Ładowarka

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac wyjąć wtyczkę z gniazdka sieciowego. Nie wolno stosować wody ani żadnych płynnych środków czyszczących.

■ Zabrudzenia i kurz z obudowy należy usuwać pędzlem lub suchą ściereczką.

Naprawy

Naprawy urządzenia należy zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Inne części wyposażenia, a szczególnie narzędzia, podane są w katalogu producenta.

Rysunki złożeniowe i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Transport

Równoważna zawartość litu w akumulatorach dostarczanych wraz z urządzeniem jest poniżej obowiązujących limitów. Z tego powodu akumulator jako część zamienna ani elektronarzędzie wraz z dostarczonym wyposażeniem nie podlega krajowym ani międzynarodowym przepisom w sprawie substancji niebezpiecznych. W przypadku transportu wielu urządzeń z akumulatorami litowo-jonowymi przepisy te mogą mieć zastosowanie, z koniecznością zastosowania szczególnych środków bezpieczeństwa (np. w zakresie opakowania). W takim wypadku należy zapoznać się z przepisami obowiązującymi w kraju użytkowania wyrobu.

CE- zgodność

Deklarujemy z pełną odpowiedzialnością, że wyrób opisany w pozycji „Dane techniczne” jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 62841 zgodnie z postanowieniami dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/UE.

Odpowiedzialny za dokumentację techniczną:

Wskazówki dotyczące utylizacji

OSTRZEŻENIE!

Zużyte elektronarzędzia należy przed zutylizowaniem uczynić niezdatnymi do użytku:

– elektronarzędzia zasilane z sieci poprzez odcięcie lub usunięcie kabla sieciowego,
– elektronarzędzia zasilane z akumulatora poprzez wyjęcie akumulatora.

Tylko dla krajów UE.

Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej zastosowaniem do prawa krajowego, istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców zamiast utylizacji odpadów.

Zużyte urządzenie, wyposażenie i opako- wanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

OSTRZEŻENIE!

Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.

Akumulatory i baterie podlegają zbiórce, recyklingowi lub utylizacji w sposób bezpieczny dla środowiska.

Tylko dla krajów UE.

Zgodnie z dyrektywą europejską 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno idoprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

WSKAZÓWKA

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać u sprzedawcy wyrobu.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom

W tej isntrukcji opisane są różne narzędzia elektryczne. Rysunki mogą różnić się szczegółami od nabytego narzędzia elektrycznego.

PD 2G 18.0-EC DD 2G 18.0-EC ID 1/4" 18.0-EC IW 1/2" 18.0-EC

1 Kapcsoló

4 Displej na zobrazenie stavu prevádzky
