NAUDOJIMO INSTRUKCIJA H-FS 800 Herkules

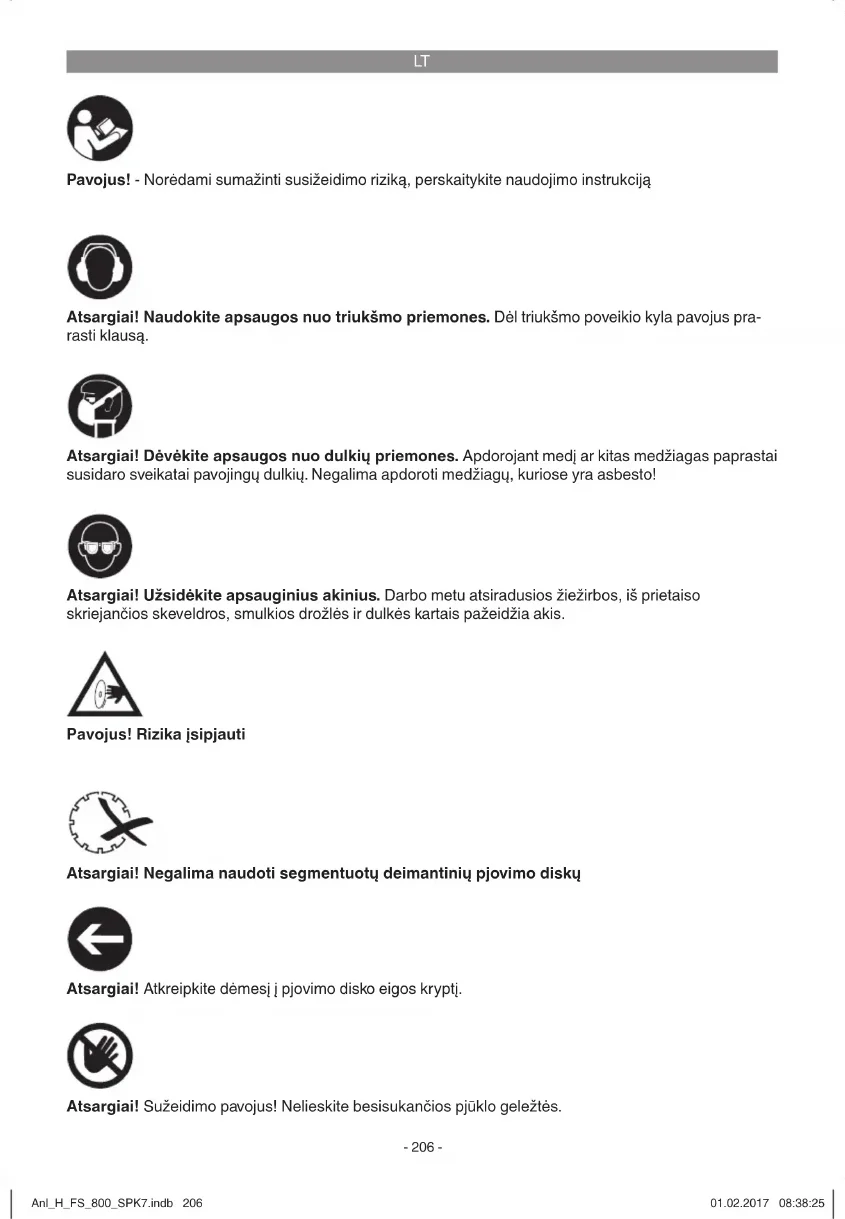

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dėl triukšmo poveikio kyla pavojus pra- rasti klausą. Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis. Atsargiai! Dėvėkite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto! Pavojus! Rizika įsipjauti Atsargiai! Negalima naudoti segmentuotų deimantinių pjovimo diskų Atsargiai! Sužeidimo pavojus! Nelieskite besisukančios pjūklo geležtės. Atsargiai! Atkreipkite dėmesį į pjovimo disko eigos kryptį. Anl_H_FS_800_SPK7.indb 206Anl_H_FS_800_SPK7.indb 206 01.02.2017 08:38:2501.02.2017 08:38:25LT

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas

7. Varžtas kampui nustatyti

9. Apsauginiai diskų varžtai

10. Mentinis varžtas lygiagrečios atramos nusta-

11. Kaiščio laikiklis

12. Įjungimo / išjungimo jungiklis

13. Jungiklių korpusas

20. Kaiščio laikiklį fi ksuojančios veržlės

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

3. Techniniai duomenys

Kintamosios srovės variklis: ..........230 V, ~ 50 Hz Variklio galingumas: .................800 W S2 10 min. Variklio apsukų skaičius: .....................2950 min

Izoliacijos klasė: .......................................B klasė Apsaugos tipas: .......................................... IP 54 Apsaugos klasė: ................................................. I Pjūvio ilgis: ............................................neribotas „Jolly“ pjūvio ilgis: ..................................neribotas Pjūvio aukštis 90°: .................................... 34 mm Pjūvio aukštis 45°: .................................... 17 mm Pjovimo stalo matmenys: ....... 395 mm x 385 mm Deimantinis pjovimo diskas: ... ø 180 x ø 25,4 mm Svoris: .........................................................11 kg S2 10 min. įjungimo trukmė (trumpalaikis režimas) reiškia, kad variklis, kurio nominalioji galia (800 W), gali būti nuolat apkrautas tik duomenų lentelėje nurodytą laiką (10 min.). Kitu atveju jis neleistinai įšiltų. Pertraukos metu variklis saugiai atvėsta iki pradinės temperatūros. Anl_H_FS_800_SPK7.indb 207Anl_H_FS_800_SPK7.indb 207 01.02.2017 08:38:2501.02.2017 08:38:25LT

Tu ščioji eiga Garso slėgio lygis L

........................ 1105 dB(A) Nurodyta svyravimo emisijos vertė pamatuota, Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas

tinkamas respiratorius nuo dulkių;

2. klausos pakitimai, jei nenešiojamos tinkamos

3. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

4. Svarbios nuorodos

Atidžiai perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų nurodymų. Perskaitę šią naudojimo instrukciją, sužinosite, kaip tinkamai ir saugiai naudoti įrenginį. Pavojus! Saugumo sumetimais vaikai ir jaunesni nei 16 metų jaunuoliai bei asmenys, neperskaitę naudo- jimo instrukcijos, negali dirbti su apdailos plytelių pjovimo staklėmis.

5. Naudojimas pagal paskirtį

Apdailos plytelių pjovimo stakles galima naudoti įprastiems mažų ir vidutinių plytelių (koklių, kera- mikos ar pan.) pjovimo darbams, atsižvelgiant į staklių dydį. Draudžiama pjaustyti medį ir metalą. Stakles naudokite tik pagal jų paskirtį. Bet koks kitoks naudojimas laikomas netinkamu. Už pažeidimus ar sužalojimus, atsiradusius netink- amai naudojant prietaisą, atsako ne gamintojas, bet naudotojas arba operatorius. Galima naudoti tik staklėms skirtus pjovimo diskus. Draudžiama naudoti pjūklo geležtes. Nau- dojimas pagal paskirtį reiškia, kad laikomasi nau- dojimo instrukcijoje pateiktų saugos nurodymų, montavimo instrukcijų ir naudojimo reikalavimų. Įrenginį naudojantys ar taisantys asmenys privalo mokėti juo naudotis ir žinoti galimas rizikas. Be to, būtina atsižvelgti į galiojančius nurodymus dėl nelaimingų atsitikimų prevencijos. Būtina lai- kytis kitų bendrųjų darbo medicinos ir saugumo technikos taisyklių. Pakeitus įrenginį, gamintojas neprisiima jokios atsakomybės už patirtą žalą. Net ir laikantis naudojimo reikalavimų, ne įmanoma visiškai atmesti tam tikrų pavojaus veiksnių galimybės. Su staklių konstrukcija ir montavimu susiję šie galimi pavojai:

Netinkamo deimantinio įdėklo išmetimas iš pjovimo disko.

Netinkamai elgiantis, atgalinis ruošinių ir jų dalių smūgis.

Klausos pakitimai, nenaudojant reikiamų klausos apsaugos priemonių. Įsidėmėkite, kad mūsų prietaisai dėl savo kons- trukcijos nepritaikyti naudoti gamyboje, amatu- ose ar pramonėje. Neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų, pramonės įmonėse ir panašiose veiklos srityse.

Prietaisas turi būti stabiliai pastatytas, t. y. turi būti priveržtas ant darbinio stalo arba tvirto stovo.

Prieš pradedant naudoti, reikia tinkamai su- montuoti visus gaubtus ir saugos įtaisus.

Deimantinis pjovimo diskas turi laisvai suktis.

Prieš spausdami įjungimo / išjungimo jungiklį, patikrinkite, ar tinkamai pritvirtintas deimanti- nis pjovimo diskas ir ar lengvai juda judančios dalys.

Prieš įjungdami įrenginį įsitikinkite, kad duo- menys prietaiso duomenų lentelėje sutampa su tinklo duomenimis.

eiskite. Keisdami dalis arba priedus, atidžiai perskaitykite šio žinyno instrukciją.

Siekiant optimalių rezultatų ir maksimalaus saugumo, staklės visada turi būti švarios.

Reguliariai tikrinkite staklių kabelį.

Darbo metu patikrinkite besidėvinčias detales ir ar nėra atsilaisvinusių dalių (ar jos tinkamai pritvirtintos), taip pat, ar teisingai sumontuo- tos priedų dalys.

Pastaba! Apdailos plytelių pjovimo staklės skirtos dirbti su vandeniu. Prieš kiekvieną pjūvį ir pjaunant įsitikinkite, kad vanduo apsemia disko deimantinę dalį. Aušinimo vandenį pilkite tiesiai į vonelę. 6.1. Surinkimas (1/9 pav.) Prietaisą montuokite taip, kaip parodyta 1/2/3/7/9 pav.

6.2 Deimantinio disko keitimas (2/3 pav.)

Norėdami pakeisti susidėvėjusį diską, atlikite šiuos veiksmus:

Ištraukite kištuką iš elektros lizdo.

Išimkite vandens dubenį (5).

Nuimkite šoninį dangtį (17).

Variklio veleną užblokuokite 8 mm kontratra- ma.

Disko jungės (16) veržlę (18) atsukite 19 mm raktu.

Išmontavę diską, kruopščiai nuvalykite disko jungę.

Ant nuvalytos jungės uždėkite naują deimantinį diską, įdėkite išorinę jungę (16) ir prisukite ją veržle (18).

Vėl užfiksuokite šoninį dangtį (17). Pastaba! Atsižvelkite į teisingą deimantinio disko sukimosi kryptį!

6.3 Viršutinės disko apsaugos nustatymas

Apsauginį diską nustatykite taip, kad jis būtų maždaug 5 mm virš pjaunamos plytelės. Disko apsaugą (3) užfiksuokite 1 pav. parody- tu rievėtuoju varžtu (9).

Pastaba! Staklės turi pjovimo diską su vienti- su tarpikliu.

6.4 Aušinimo skysčio talpos pildymas (8

pav.) Aušinimo skysčio talpą pripildykite kaip nurodyta:

Talpą ištraukite (5).

Pripildykite ją iki nurodytos žymos (8 pav.).

Norėdami ištuštinti arba išvalyti aušinimo skysčio talpą (5 pav), išimkite ją iš prietaiso. (Prietaisas turi būti lengvai pakeltas, o indas šiek tiek paverstas į šoną).

Nuoroda! Užstrigus pjovimo ašmenims, prietaisą būtina išjungti ir atjungti nuo tinklo, tik tada galima pašalinti įstrigusį daiktą.

Pjūvio plotį nustatykite lygiagrečia atrama (2) ir užfiksuokite mentiniu varžtu (10). Ruošinio plotį galima išmatuoti skale.

Pjaudami įstrižai (45°), naudokite kampo fiksatorių (1).

Teisinga rankų padėtis lygaus pjovimo metu parodyta 4 pav. Pastūma turi atitikti disko pjovimo galią. Tokiu būdu užtikrinama, kad neatsiskirtų jokia medžiaga, dėl kurios galima susižaloti arba įvykti nelaimė. Pastaba! Nuolat kontroliuokite vandens lygį.

Stalą nustatykite pagal 6 pav. ir užfiksuokite jį rankena (7). Plytelę glazūros puse padėkite ant darbinio paviršiaus ir įsitikinkite, kad dei- mantinis diskas neliečia plytelės glazūros. Jeigu reikia, pakoreguokite pjūvio linijos padėtį.

Teisinga rankų padėtis pjaunant 45° kampu parodyta 6 pav. Dešiniąja ranka laikomas ruošinys ties deimantiniu disku, tuo tar- pu kairiąja ruošinys stumiamas. Pastūma turi atitikti disko pjovimo galią. Tokiu būdu užtikrinama, kad neatsiskirtų jokia medžiaga, dėl kurios galima susižaloti arba įvykti nelaimė.

Norėdami įjungti, nuspauskite išjungimo / įjungimo jungiklį į padėtį „I“ (12).

Pavojus! Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

9. Valymas, techninė priežiūra ir

atsarginių dalių užsakymas Pavojus! Prieš pradėdami bet kokius valymo darbus iš tink- lo ištraukite kištuką.

Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuva- lykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.

Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

9.2 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

9.3 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

Prietaiso artikulo numerį

Prietaiso tapatybės numerį

Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

10. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje.

Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

Jeigu prietaisą norite pervežti į kitą vietą, atjunkite jį nuo tinklo ir pastatykite kitoje jam numatytoje vietoje. Anl_H_FS_800_SPK7.indb 210Anl_H_FS_800_SPK7.indb 210 01.02.2017 08:38:2601.02.2017 08:38:26LT
