NÁVOD NA OBSLUHU H-FS 800 Herkules

Hladina akustického výkonu L _WA ......105 dB

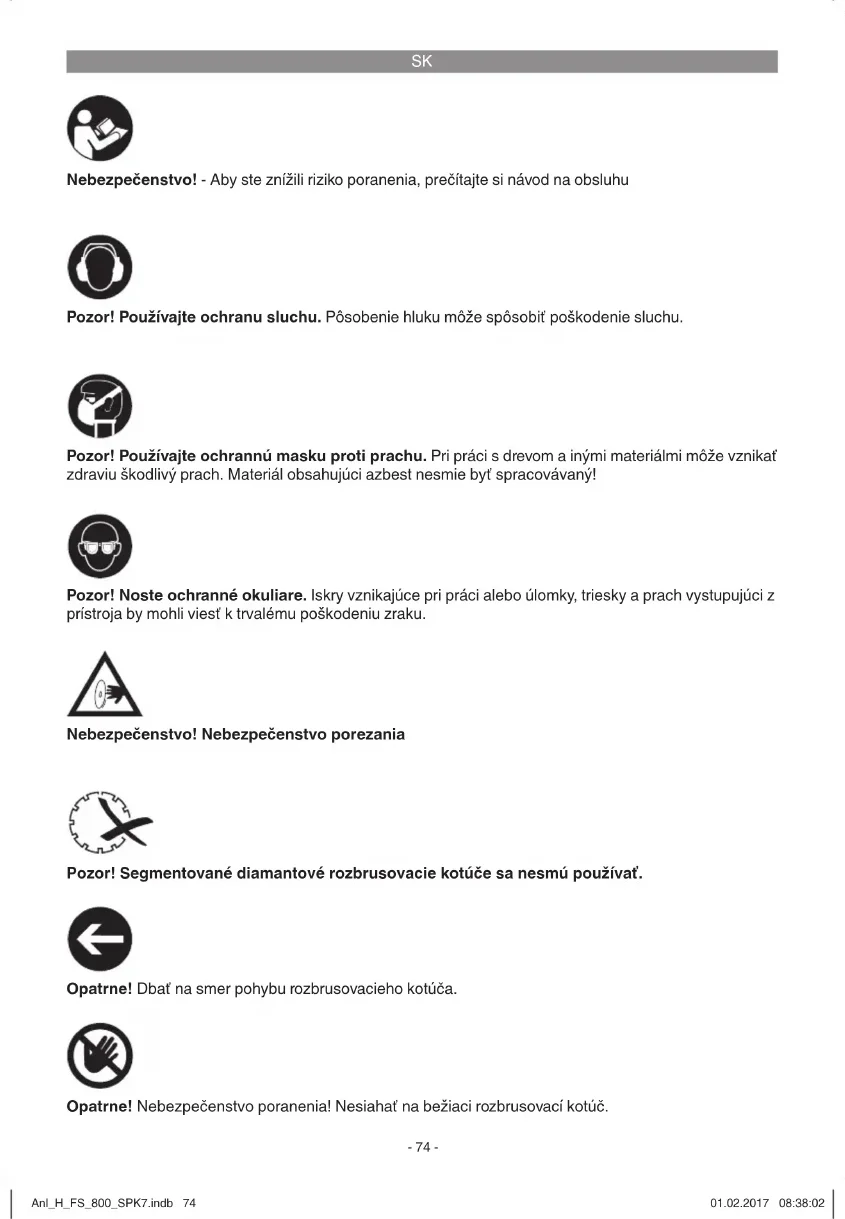

Omezte tvorbu hluku a vibrace na minimum!

Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobit poškodenie sluchu.

Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný!

Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viest k trvalému poškodeniu zraku.

Pozor! Segmentované diamantové rozbrusovacie kotúče sa nesmú používať.

Opatrne! Dbat na smer pohybu rozbrusovacieho kotúča.

Opatrne! Nebezpečenstvo poranenia! Nesiahať na bežiaci rozbrusovací kotúč.

SK

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť pripadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo t'ážké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja

1. Uhlový doraz
2. Paralelný doraz
3. Ochrana kotúča
4. Rezací stôl
5. Vodná vaňa
6. Krytsüddeutsche
7. Ryhovaná skrutka pre nastavenie uhlu
8. Stupnica pre šikmý rez
9. Ryhovaná skrutka pre ochranu kotúča
10. Krídlová skrutka pre paralelný doraz
11. Držiak pre štiepací klin
12. Vypínač zap/vyp
13. Skriňa vypínača
14. Nosná rukovat
15. Diamantový rozbrusovací kotúč
16. Vonkajšia príruba
17. Postranný kryt
18. Matica
19. Štiepací klin
20. Upevňovacie skrutky držiaka štiepacieho klinu

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obrátte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.

• Otvorte balenie a opatrne vyberte prístroj von z balenia.
• Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
• Skontrolujte,či obsah dodávky kompletný.
• Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
• Pokial' možno, uschovajte si obal až do konca záručnej doby.

Nebezpečenstvo!

Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Dížka rezu neobmedzená

Dížka rezu Jolly neobmedzená

Diamantový rozbrusovací kotúč

180 × 25,4 mm

Hmotnost 11 kg

Doba zapnutia S2 10 minút (krátkodobá prevádz-

ka) znamená, že sa tento motor s menovitým

výkonom (800 W) môže trvalo zaťažiť len po

dobu uvedenú na výrobnom štítku (10 minút).

V opačnom prípade by sa motor neprípustne zoh-

SK

rial. Počas prestávky sa motor znovu ochladí na svoju pôvodnú teplotu.

Vol'nobeh

Hladina akustického výkonu L _WA ......105 dB

Obmedzte tvorbu hluku a vibráciu na mini- mum!

• Používajte len prístroje v bezchybnom stave.
• Pravidelne vykonávajte údržbu a čistenie prístroja.
  • Prispôsobte spôsob práce prístroju.
• Prístrojnepreťažujte.
  • V prípade potreby nechajte prístroj skontrolovať.
• Prístroj vypnite, pokial' ho nepoužívate.

Pozor!

Zvyškové riziká

Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst’ k výskytu týchto nebezpečenstiev:

1. Poškodenie pl'úc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
2. Poškodenie sluchu, pokial' sa nenosí žiadna vhodná ochrana sluchu.
3. Poškodenie zdravia, ktoré je následkom vibrácie rúk a ramien, pokial' sa prístroj bude používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.

4. Dôležité pokyny

Prosím starostlivo si prečítajte tento návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu s týmto prístrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi.

Nebezpečenstvo!

Z bezpečnostných dôvodov nesmú deti a mladiství do 16 rokov, ako aj osoby, ktoré nie sú oboznámené s návodom na obsluhu, používať túto rezačku na dlaždice.

5. Správne použitie prístroja

Rezačka na dlaždice môže byť použitá na bežné rezacie práce malých a stredne veľkých dlaždíc (kachličiek, keramiky a podobne) vhodných pre danú veľkosť stroja. Rezanie dreva a kovov nie je dovolené. Stroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie prístroja je neprípustné. Za škody alebo zranenia akéhokol’vek druhu spôsobené týmto nesprávnym používaním ruči používatel’/obsluhujúca osoba, nie však výrobca. Pre používanie s týmto strojom sú povolené len vhodné rozbrusovacie kotúče. Používanie pilových kotúčov je zakázané. Súčasťou správneho účelového použitia prístroja je taktiež dodržiavanie bezpečnostných predpisov, ako aj návodu na montáž a pokyny k prevádzke nachádzajúce sa v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú jeho údržbu, musia byť s ním oboznámené a informované o možných nebezpečenstvách. Okrem toho je potrebné dodržať platné predpisy na predchádzanie úrazom. Treba dodržiavať aj ostatné všeobecné predpisy z oblasti pracovnej medicíny a bezpečnostnej techniky. Zmeny vykonané na stroji celkom anulujú ručenie výrobcu a ručenie za škody takto spôsobené. Napriek správnemu účelovému použitiu sa nemôžu niektoré špecifické rizikové faktory celkom vylúčit’. Z dôvodu danej konštrukcie a stavby tohto stroja sa môžu vyskytnút nasledujúce body:

• Kontakt s diamantovým rozbrusovacím kotúčom v odkrytej oblasti.
• Siahnutie do bežiaceho diamantového rozbrusovacieho kotúča.
  • Vymrštenie poškodenej diamantovej násady rozbrusovacieho kotúča.
• Pri neodbornej manipulácii spätný náraz od obrobkov a jejich častí.
• Poškodenie sluchu pri nepoužívaní potrebnej ochrany sluchu.

Prosím zohl'adnite skutočnosť, že správny spôsob prevádzky našich prístrojov nie je na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesiónálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

SK

6. Pred uvedením do prevádzky

• Stroj musí byť stabilne postavený, t.j. na pracovnom stole, alebo pevne priskrutkovaný na pevnom podstavcovom ráme.
• Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné prípravky správne namontovať.
  • Diamantový kotúč musí vol'ne bežat.
• Pred tým, než stlačíte vypínač zap/vyp, presvedčte sa o tom, že je diamantový rozbrusovací kotúč správne namontovaný a je zaručená l'ahkosť chodu pohyblivých častí.
• Presvedčte sa pred zapojením stroja do siete o tom, či údaje na typovom štitku prístroja súhlasia s údajmi prítomnej elektrickej siete.
• Pred použitím stroja je potrebné skontrolovať, či sú všetky diely v nepoškodenom stave, prípadne vymeňte poškodené diely. Pri náhrade dielov alebo príslušenstva pozorne dodržiavajte návod uvedený v tejto príručke.
• Aby sa dosiahli optimálne výkony a maximálna bezpečnosť, je potrebné udržiavať stroj neustále v čistom stave.
  • Pravidelne kontrolujte kábel stroja.
• Počas práce kontrolujte opotrebované diely a upevnenie prípadne uvoľnených dielov ako aj správne zabudovanie dielov príslušenstva.
• Upozornenie! Rezačka na dlaždice je koncipovaná pre prevádzku s vodou.
• Pred každým rezaním a počas procesu rezania je potrebné zabezpečit, aby bola diamantová časť kotúča pokrytá hladinou vody. Chladiacu vodu napľňajte resp. dopľňajte priamo do vane.
  Zmontujte prístroj podľa obrázkov 1/2/3/7/9.
  Pri výmene opotrebovaného rozbrusovacieho kotúča postupujte nasledovne:
  • Vytiahnuť kábel zo siete.
  • Vybrat' vodnú vaňu (5).
  • Odskrutkovať postranný kryt (17).
• Pomocou 8 mm protidržiaka zablokujte motorový hriadel'.
• Pomocou 19 mm klúča odskrutkujte blokovaciu maticu (18) kotúčovej príruby (16).
• Po odmontovaní kotúča dôkladne vyčistiť kotúčové príruby.
• Nový diamantový rozbrusovací kotúč nasadit na vyčistenú prírubu, nasunút vonkajšiu príru-

6.1 Montáž (obr. 1/9)

6.2 Výmena diamantového rozbrusovacieho kotúča (obr. 2/3):

bu (16) a dotiahnut pomocou matice (18).

- Postranný kryt (17) znovu zafixovať.

Dbajte na správny smer otáčania diamantového kotúča!

6.3 Nastavenie vrchnej ochrany kotúča (obr. 4)

• Ochranu kotúča nastaviť približne na 5 mm nad rezanú kachličku. Ochranu kotúča (3) zafixovať pomocou ryhovanej skrutky (9) zobrazenej na obr. 1.
  • Dôležité! Stroj je vybavený rozbrusovacím kotúčom s celo-obvodovým obložením.

6.4 Plnenie nádoby na chladiacu kvapalinu (obr. 8)

• Vytiahnite nádobu na chladiacu kvapalinu (5) smerom von až na doraz.
• Naplňte nádobu až po príslušné označenie (obr. 8).
• Za účelom vyprázdnenia alebo prípadného vyčistenia nádoby na chladiacu kvapalinu (5), je potrebné nádobu vybrať von z prístroja. (K tomu sa musí prístroj zľahka nadvihnúť a nádoba sa musí pritom zľahka nakloniť).

7. Prevádzka

Upozornenie! Pri zablokovaní rozbrusovacieho kotúča vypnite prístroj a odpojte ho zo siete, až potom odstráňte obrobok.

7.1 Rovný rez (obr. 1/4)

• Nastaviť šírku rezu pomocou paralelného dorazu (2) a zafixovať pomocou krídlových skrutiek (10). Šírku obrábaného dielu je možné zistiť podľa stupnice.
• Na diagonálne rezy (45°) použite uhlový doraz (1).
• Obr. 4 ukazuje správnu polohu rúk počas vykonávania rovného rezu. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotúča. Týmto spôsobom je možné zabezpečit, že sa neuvolní žiaden materiál, čo by v opačnom prípade mohlo spôsobit' nehody alebo zranenia.

Upozornenie! Neustále kontrolujte stav vody.

SK

7.2 Šikmý rez 45° (Jolly) (obr. 5)

• Stôl nastaviť podľa obrázku 5 a zafixovať pomocou rukováti (7). Kachličku umiestniť glazúrovanou stranou na pracovnú plochu a zabezpečiť, aby sa diamantový kotúč nedotýkal glazúry kachličky. Prípadne skorigovať polohu vedenia rezu.
• Obr. 5 ukazuje správnu polohu rúk počas vykonávania šikmého rezu pod uhlom 45°. Pravou rukou udržujte obrobok v kontakte s diamantovým kotůčom, pričom l'avou rukou posůvajte obrobok. Posuv vpred musí byť v súlade s rezacou kapacitou použitého kotůča. Týmto spôsobom je možné zabezpečiť, že sa neuvolní žiaden materiál, čo by v opačnom prípade mohlo spôsobit' nehody alebo zranenia.

8. Výmena sietového prípojného vedenia

Nebezpečenstvo!

V prípade poškodenia sietového prípojného vedenia prístroja sa musí vedenie vymeníť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.

9. Čistenie, údržba a objednanie náhradných dielov

Nebezpečenstvo!

• Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom použití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepouživajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

9.2 Údržba

Všetky pohyblivé časti je potrebné premazať v pravidelných časových intervaloch.

9.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

• Typprístroja
  • Výrobnéčíslo prístroja
  • Identifikačné číslo prístroja
  • Císlo potrebného náhradného dielu
  Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

SK

10. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodenu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokial' Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

11. Skladovanie

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamízajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30°C. Skladujte tento elektrický prístroj v originálnom balení.

12. Preprava

Ak chcete prístroj prepravit na iné miesto, odpojte prístroj zo siete a postavte ho do inej oblasti určenej pre jeho umiestnenie.

SK

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdat do triedeného zberu a musí sa zabezpečit ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternativa k výzve na spätné zaslanie výrobku:

Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii pristroja v prípade vzdania sa jeho vlastníctva. Starý pristroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

SK

Servisné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziat zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad
Diely podliehajúce opotrebeniu*
Spotrebný materiál / spotrebné diely* Rozbrusovacie kotúče
Chýbajúce diely

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

• Fungoval prístroj predtým alebo bol od začiatku chybný?
  • Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?
• Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?
  Popíšte túto chybnú funkciu.

SK

Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselnickych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

• Škody na pristroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

• Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

• Doba záruky je 60 mesiacov a začina plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlíženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

• Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
