Gaminio tipas	Vaikščiojamo tipo grindų plovimo mašina
Prekės ženklas	Kärcher
Modelis	BD 5050 C Bp
Nominali įtampa	24 V
Akumuliatoriaus talpa	80 Ah (5 val.)
Bendra absorbuota galia	1100 W
Šepetėlių sukimosi greitis	180 aps./min.
Šepetėlių skersmuo	510 mm
Darbo plotis	500 mm
Švaraus vandens bakas	50 L
Nešvaraus vandens bakas	50 L
Tuščiasis svoris	87 kg
Darbinis svoris (maks.)	138 kg
Teorinis valomas plotas	2000 m²/val.
Maksimalus nuolydis	2 %
Maks. vandens temperatūra	50 °C
Garso lygis (LpA)	66 dB(A)
Apsaugos klasė	IPX3
Valymo programos	Išjungimas, Normalus, Intensyvus, Siurbimas
Vandens srauto reguliavimas	Taip, sukamuoju rankenėle
Akumuliatoriaus tipas	Ličio jonų (80 Ah)
Įkroviklis	Išorinis, įkrovimo trukmė 8 val. (standartinis) / 2 val. (greitas)
Ekranas	Taip, su klaidų kodų rodymu
Pridedami priedai	Raudonas šepetėlio diskas (standartinis), siurbimo juosta 850 mm

Dažnai užduodami klausimai - BD 5050 C Bp Kärcher

Kaip įkrauti Kärcher BD 5050 C Bp grindų plovimo mašinos akumuliatorių?

Norėdami įkrauti akumuliatorių, atjunkite akumuliatoriaus jungtį nuo prietaiso ir prijunkite prie tinkamo įkroviklio (ref. 6.654-479.0 arba 6.654-480.0). Įjunkite įkroviklį į elektros lizdą. Įkrovimo trukmė yra maždaug 8 val. (standartinis) arba 2 val. (greitas). Nenaudokite prietaiso įkrovimo metu. Svarbu: Laikykitės įkroviklio saugos nurodymų.

Ką reiškia ekrane rodomas klaidos kodas ERR B?

Klaidos kodas ERR B rodo, kad pašalinis objektas blokuoja šepetėlį. Norėdami išspręsti, perjunkite programos selektorių į OFF, atleiskite saugos jungiklį, pašalinkite pašalinį objektą, palaukite 3 sekundes, tada vėl įjunkite. Jei klaida išlieka, susisiekite su klientų aptarnavimo tarnyba.

Kokia yra švaraus ir nešvaraus vandens bakų talpa?

Švaraus vandens bakas turi 50 litrų talpą, o nešvaraus vandens bakas taip pat turi 50 litrų talpą. Tai leidžia efektyviai valyti ilgą laiką, nereikia dažnai ištuštinti ar pildyti.

Kaip sureguliuoti vandens srautą Kärcher BD 5050 C Bp?

Pasukite vandens kiekio reguliavimo rankenėlę, esančią valdymo pultelyje. Pradėkite nuo mažo srauto ir palaipsniui didinkite, kol pasieksite norimą rezultatą. Per didelis srautas gali palikti vandens likučių.

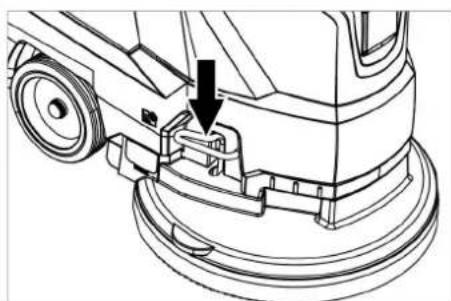

Kaip pakeisti šepetėlių diskus?

Nuspauskite prietaisą žemyn prie vairo, kad pakeltumėte valymo galvutę. Nuspauskite šepetėlio keitimo pedalą žemyn, tada patraukite prietaisą atgal, kad pasiektumėte šepetėlį. Padėkite naują šepetėlį ant grindų, tada perkelkite prietaisą virš jo ir nuleiskite galvutę, kad jį užfiksuotumėte.

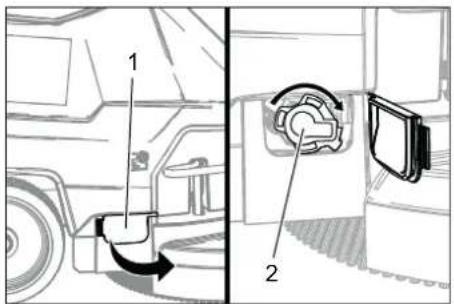

Kaip išvalyti pūkų sietelį?

Atidarykite sietelio dangtelį, pasukite dangtelį pagal laikrodžio rodyklę ir nuimkite. Išimkite sietelį, nuplaukite švariu vandeniu, tada grąžinkite jį į vietą. Uždarykite dangtelį pasukdami prieš laikrodžio rodyklę. Atlikite šią operaciją reguliariai, kad išlaikytumėte našumą.

Koks yra maksimalus nuolydis, kuriame prietaisą galima naudoti?

Maksimalus leistinas darbo zonos nuolydis yra 2 %. Prietaisas negali būti naudojamas didesniuose nuolydžiuose. Dėmesio: Nenaudokite ant pasvirusių paviršių, kad išvengtumėte apvirtimo rizikos.

Ar galiu naudoti ne Kärcher rekomenduojamus ploviklius?

Ne. Naudokite tik Kärcher rekomenduojamus ploviklius (sąrašas instrukcijoje). Netinkamų ploviklių naudojimas gali pažeisti prietaisą ir kelti saugos pavojų. Venkite tirpiklių, druskos rūgšties, vandenilio fluorido rūgšties ir labai putojančių produktų.

Kaip saugiai transportuoti grindų plovimo mašiną?

Transportavimui pakelkite transportavimo važiuoklės pedalą. Stumkite prietaisą už vairo. Naudokite tik nuolydžiuose, mažesniuose nei maksimali reikšmė (2%). Transportuodami transporto priemonėje, pritvirtinkite prietaisą, kad jis neslystų ir neapvirstų pagal galiojančias direktyvas.

Kaip prižiūrėti siurbimo lūpas?

Siurbimo lūpos turi būti reguliariai tikrinamos. Jei jos susidėvėjusios iki nusidėvėjimo žymos, jas reikia apversti arba pakeisti. Norėdami tai padaryti, nuimkite siurbimo juostą, atsukite grioveliuotas rankenėles, nuimkite plastikines dalis, pakeiskite lūpas, tada viską sumontuokite atgal. Nuvalykite jas drėgna šluoste.

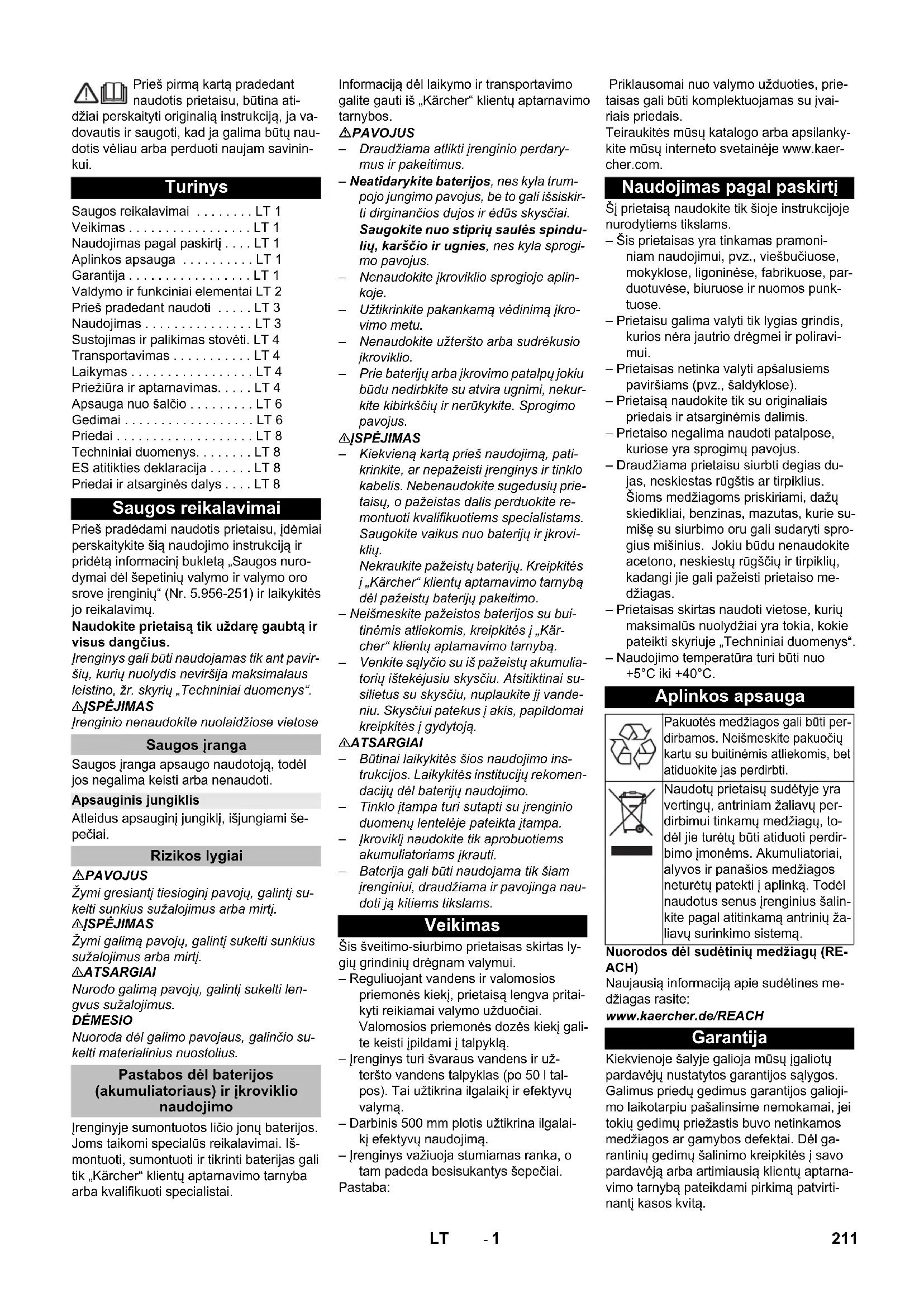

NAUDOJIMO INSTRUKCIJA BD 5050 C Bp Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Saugos reikalavimai ..... LT 1

Veikimas .... LT 1

Naudojimas pagal paskirtj . . . . LT 1

Aplinkos apsauga ..... LT 1

Garantija .... LT 1

Valdymo ir funkciniai elementai LT 2

Prieš pradedant naudoti ..... LT 3

Naudojimas .... LT 3

Sustojimas ir palikimas stovėti. LT 4

Transportavimas ..... LT 4

Laikymas ..... LT 4

Priežiūra ir aptarnavimas....LT 4

Apsauga nuo šalčio ..... LT 6

Gedimai....LT 6

Priedai....LT 8

Techniniai duomenys. . . . . . . LT 8

ES atitikties deklaracija ..... LT 8

Priedai ir atsarginės dalys .... LT 8

Saugos reikalavimai

Prieš pradėdami naudotis prietaisu, jdėmiai perskaitykite šią naudojimo instrukciją ir pridėtą informacinį bukletą „Saugos nurodymai dėl šepetinių valymo ir valymo oro srove įrenginių“ (Nr. 5.956-251) ir laikykitės jo reikalavimų.

Naudokite prietaisą tik użdarę gaubtą ir visus dangčius.

Irenginys gali būti naudojamas tik ant paviršių, kurių nuolydis neviršija maksimalaus leistino, žr. skyrių „Techniniai duomenys“.

ΔISPĖJIMAS

Irenginio nenaudokite nuolaidžiose vietose

Saugos iranga

Saugos iranga apsaugo naudotoja, todėl jos negalima keisti arba nenaudoti.

Apsauginis jungiklis

Atleidus apsauginj jungiklj, išjungiami šepečiai.

Rizikos lygiai

⚠PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį. ⚠JSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Pastabos del baterijos (akumuliatoriaus) ir ikroviklio naudojimo

Jrenginyje sumontuotos ličio jonų baterijos. Joms taikomi specialūs reikalavimai. Iš- montuoti, sumontuoti ir tikrinti baterijas gali tik „Kärcher“ klientų aptarnavimo tarnyba arba kvalifikuoti specialistai.

Informaciją dėl laikymo ir transportavimo galite gauti iš „Kärcher“ klientų aptarnavimo tarnybos.

⚠PAVOJUS

• Draudžiama atlikti jrenginio perdarymus ir pakeitimus.
• Neatidarykite baterijos, nes kyla trumpojo jungimo pavojus, be to gali išsiskirti dirginančios dujos ir édūs skysčiai.

Saugokite nuo stiprių saulės spindulių, karščio ir ugnies, nes kyla sprogi-mo pavojus.

• Nenaudokite ikroviklio sprogioje aplinkoje.
• Užtikrinkite pakankamą vėdinimą ikrovimo metu.
  – Nenaudokite užteršto arba sudrėkusio jkroviklio.
• Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekur-kite kibirkščių ir nerūkykite. Sprogimo pavojus.

⚠JSPÉJIMAS

• Kiekvieną kartą prieś naudojimą, patikrinkite, ar nepažeisti įrenginys ir tinklo kabelis. Nebenaudokite sugedusią prietaisų, o pažeistas dalis perduokite remontuoti kvalifikuotiems specialistams. Saugokite vaikus nuo baterijų ir įkrovi-klių. Nekraukite pažeistų baterijų. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą dėl pažeistų baterijų pakeitimo.
• Neišmeskite pažeistos baterijos su buitinėmis atliekomis, kreipkitės i „Kärcher“ klientų aptarnavimo tarnybą.
• Venkite sąlyčio su iš pažeistų akumuliatorių ištekėjusiu skysčiu. Atsitiktinai susilietus su skysčiu, nuplaukite jį vandeniu. Skysčiui patekus į akis, papildomai kreipkitės į gydytoją.

ATSARGIAI

• Būtinai laikykitės šios naudojimo instrukcijos. Laikykitės institucijų rekomendacijų dėl baterijų naudojimo.
• Tinklo įtampa turi sutapti su įrenginio duomenų lentelėje pateikta įtampa.
• Ikroviklj naudokite tik aprobuotiems akumuliatoriams ikrauti.
• Baterija gali būti naudojama tik šiam jrenginiui, draudžiama ir pavojinga naudoti ją kitiems tikslams.

Veikimas

Šis šveitimo-siurbimo prietaisas skirtas lygių grindinių drėgnam valymui.

– Reguliuojant vandens ir valomosios priemonės kiekį, prietaisą lengva pritaikyti reikiamai valymo užduočiai. Valomosios priemonės dozės kiekį galite keisti įpildami į talpykla.
– Irenginys turi švaraus vandens ir užteršto vandens talpyklas (po 50 l talpos). Tai užtikrina ilgalaikj ir efektyvų valymą.
– Darbinis 500 mm plotis užtikrina ilgalai- kį efektyvų naudojimą.
– lrenginys važiuoja stumiamas ranka, o tam padeda besisukantys šepečiai.

Pastaba:

Priklausomai nuo valymo užduoties, prietaisas gali būti komplektuojamas su įvairiais priedais.

Teiraukitės mūsų katalogo arba apsilanky-kite mūsų interneto svetainėje www.kaer-cher.com.

Naudojimas pagal paskirtj

Šj prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

– Šis prietaisas yra tinkamas pramoni-niam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, fabrikuose, par-duotuvėse, biuruose ir nuomos punk-tuose.
– Prietaisu galima valyti tik lygias grindis, kurios néra jautrio drègmei ir poliravi-mui.
– Prietaisas netinka valyti apšalusiems paviršiams (pvz., šaldyklose).
– Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis.
– Prietaiso negalima naudoti patalpose, kuriose yra sprogimų pavojus.
– Draudžiama prietaisu siurbti degias dujas, neskiestas rūgštis ar tirpiklius. Šioms medžiagoms priskiriami, dažų skiedikliai, benzinas, mazutas, kurie sumiše su siurbimo oru gali sudaryti sprogius mišinius. Jokiu būdu nenaudokite acetono, neskiestų rūgščių ir tirpiklių, kadangi jie gali pažeisti prietaiso medžiagas.
– Prietaisas skirtas naudoti vietose, kurių maksimalūs nuolydžiai yra tokia, kokie pateikti skyriuje „Techniniai duomenys“.
– Naudojimo temperatūra turi būti nuo +5°C iki +40°C.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus senus įrenginius šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nuorodos dėl sudėtinių medžiagų (RE-ACH)

Naujausią informaciją apie sudėtines medžiagas rasite:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Valdymo ir funkciniai elementai

18 Sparninės veržlės, skirtos siurbimo rė-meliui pritvirtinti
19 Siurbimo rémelis*
20 Siurbimo žarna
21 Vandens kiekio reguliavimo mygtukas
22 Baterijų kištukas
23 Siurbimo rémelio nuleidimo svirtelè
24 Valdymo pultas
25 Stūmimo rankena
26 Valymo rinkinio „Homebase Box“ pastatymo vieta
27 Užteršto vandens bako dangtis

* netiekiama kartu su prietaisu

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltonos spalvos.
• Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

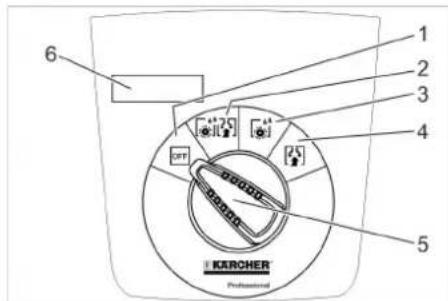

Valdymo pultas

6 1 2 3 4 5 KARCHER Professional

1 OFF

Prietaisas yra išjungtas.

2 |prastinis režimas

Drėgnas grindų valymas ir purvino van- dens susiurbimas.

3 Intensyvus režimas

Drėgnas grindų valymas valymo priemonei leidžiant įsigerti.

4 Siurbimo režimas

Purvo sluoksnio susiurbimas.

5 Programos parinkimo jungiklis

6 Ekranas

Simboliai ant prietaiso

	Baterijų kištukas
	Tvirtinimo taškas
	Kutų šluotos laikiklis **
	Švaraus vandens pripildymo lygis 25%
	Šepečio keitimas svirtis
	Siurbimo rėmelio nuleidimo svirtelė
	Švaraus vandens talpyklos išleidimo anga
	Užteršto vandens išleidimo žarna
	Transportavimo vežimė-lis1: Transportavimas0: Eksploatavimas

** pasirenkamas priedas

Prieš pradedant naudoti

Iškrovimas

→ Išsukite varžtus iš padėklo vidurinės lentos.
→ Paêmę už stūmimo rankenos paspauskite jrenginį žemyn ir ištraukite vidurinę lentą.

→ Pašalinkite prieš ratus ir už jų esančias kaladėles.
→ Paêmę už stūmimo rankenos paspaus-kite įrenginį žemyn ir pastumkite pirmyn iki padėklo krašto.
→ Pakelkite jrenginj nuo padėklo ir pasta-tykite ant grindų.

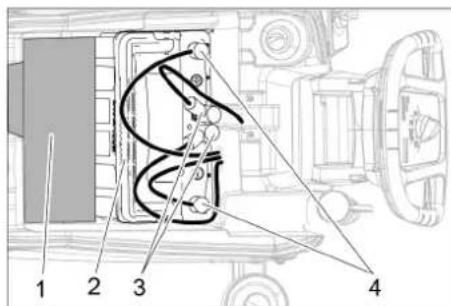

Baterijos tikrinimas

→ Patikrinkite, ar tvirtai jveržti akumuliatoriaus polių apvalūs kaiščiai ir varžtų jungtys,
→ Jeigu būtina, akumuliatoriaus polių kabelius priveržkite įveržimo momento raktu:

Varžtas M8: 18 Nm

Varžtas M10: 23 Nm

Bateriju ikrovimas

Pastaba:

Prietaise jrengta apsauga nuo per didelės iškrovos, t.y. baterijoms išsikrovus iki nu- statytos mažiausios ribos, išjungiamas še- pečio variklis ir turbina.

→ Prietaisą nuvežkite tiesiai prie jkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią.

⚠PAVOJUS

Pavojus susižaloti dėl elektros smūgio. Atkreipkite dėmesį i įrenginio lentelėje pateiktą informaciją dėl tinklo įtampos ir saugiklio.

Ikrovimo procesas

Ikrovimo trukmė priklauso nuo akumuliatoriaus būklės ir ikroviklio.

Jeigu akumuliatorius išsikrovęs, tada jkrovimo trukmė yra maždaug:

|kroviklis |krovimo trukmė, apytiks-liai [h]
6.654-479.0 8
6.654-480.0 2

Ikraunant, irenginio naudoti negalima.

DÉMESIO

Pažeidimo pavojus. Neplaukite jrenginio vandeniu, jei nuimta talpykla.

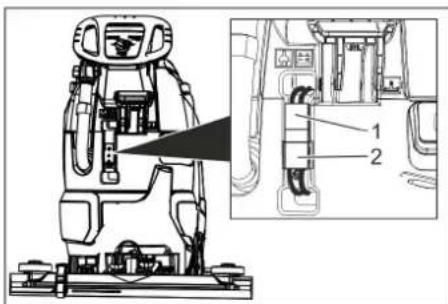

1 Bateriju kištukas, prietaiso pusės
2 Baterijų kištukas, baterijų pusės

→ Ištraukite prietaiso pusės baterijų kištuka.

DÉMESIO

Pažeidimo pavojus!

• Nejunkite ikroviklio prie prietaiso pusės baterijų kištuko.
  – Naudokite tik sumontuotoms baterijoms pritaikytą ikrovikli:

Baterijos tipas Ikroviklis

6.654-454.0

6.654-479.0

6.654-480.0

Pastaba: Perskaitykite jkroviklio gamintojo naudojimo instrukciją ir ypač laikykitės sau-gos reikalavimų!

→ Prijunkite bateriju pusės kištuką prie ikroviklio.
→ Jkiškite jkroviklio tinklo kištuką i tinklo lizda.
→ Ijkraukite baterijas laikydamiesi jkrovi-klio naudojimo instrukcijoje pateiktų reikalavimų.
→ Ištraukite jkroviklio tinklo kištuka.
→ Akumuliatoriaus kištuką atjunkite nuo ikroviklio.
→ Baterijų kištuką įrenginio pusėje sujunkite su baterijų kištukų baterijų pusėje.

Siurbimo rémelio jmontavimas

→ Siurbimo rémelj taip jmontuokite j jam skirtą vietą, kad plokštelė būtų virš rémelio įstatymo vietos.
→ Tvirtai prisukite sparnines veržles.

→ lkiškite siurbimo žarną.

Naudojimas

⚠PAVOJUS

Sužalojimų pavojus!

Kilus pavojui, atleiskite apsauginj jungikli/važiavimo svirti.

Eksploatacinių medžiagų papildymas

Švarus vanduo

→ Atidarykite švaraus vandens talpyklos dangtelj.
→ Pripilkite švaraus vandens (iki 50 °C) iki pildymo vamzdžio apatinio krašto.
→ Uždėkite švaraus vandens talpyklos dangtelį.

Valymo priemonės

ΔISPĖJIMAS

Pažeidimo pavojus. Naudokite tik rekomenduojamas valomąsias priemones. Jei naudojamos kitos valymo priemonės, iškyla pavojus naudojimo saugumui ir padidėja nelaimingų atsitikimų rizika.

Naudokite tik tas valymo priemones, kurio-se néra tirpiklių, druskos rūgšties ir kitų skystų rūgščių.

Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

Pastaba:

Nenaudokite stipriai putojančių valomuju priemonių.

Rekomenduojamos valymo priemonės:

Naudojimas Valymo priemonės
Rutininiam visų vandeniuiatsparių paviršių valymui	RM 746RM 780
Rutininiam blizgių paviršiųvalymui (pvz., granito)	RM 755 es
Rutininiam ir baziniam pra-moniniam grindų valymui	RM 69 ASF
Rutininiam ir baziniam ap-dailos plytelių valymui	RM 753
Rutininiam ir baziniam plyte-lių sanitariniuose mazguose valymui	RM 751
Sanitarinių mazgų rutini-niam valymui ir dezinfekcijai	RM 732
Paviršių, kuriuose yra šar-mų, valymui (pvz., PVC)	RM 752
Linoleumu dengtų grindų valymui	RM 754

→ Į švaraus vandens baką jpilkite valomosios priemonės.

Pastaba:

Jei švaraus vandens bakas yra tuščias, valymo galva toliau veikia netiekiant skysčio.

Vandens kiekio nustatymas

→ Atsižvelgdami į grindų užterštumą, vandens kiekio reguliatoriumi nustatykite reikiamą vandens kiekį.

Pastaba:

Iš pradžių pamėginkite valyti nustatę ma- žesnį vandens kiekį. Palaipsniui didinkite vandens kiekį, kol pasieksite norimą efektą.

Siurbimo rémelio reguliavimas

Skersinis pasukimas

Norėdami kuo efektyviau nuvalyti plytelė-mis klotus paviršius, siurbimo rėmelį galite pasukti skersai iki 5°.

→ Atsukite sparnuotuosius varžtus.
→ Pasukite siurbimo rémelj.

Jei siurbimo efektas néra pakankamas, si- urbimo rémelj galima pakreipti.
→ Pasukite rankeną, skirtą siurbimo rė-meliui pakreipti.

Aukštis

Nuo aukščio nuostatos priklauso siurbimo juostelės išlinkimo laipsnis jai liečiantis prie grindų.

→ Sukdami reguliatorius išmėginkite įvai- rias nuostatas, kol pasieksite geriausią siurbimo rezultatą.

Valymas

DÉMESIO

Kyla pavojus pažeisti grindu dangą. Prietaisu negali stoveti vienoje vietoje.

→ Nulenkite transportavimo vežimėlio pedalą žemyn.
→ Programos parinkimo jungiklj pasukite i reikiamos valymo programos padėtį.

Siurbimo rémelio nuleidimas

→ Ištraukite ir paspauskite žemyn svirtį; si-urbimo rémelis nuleidžiamas.

Pastaba:

– Norédami valyti plytelémis klotas grindis, siurbimo rémelj nustatykite taip, kad nebūtų valoma stačiu kampu siūlių atžvilgiu.
- Norėdami pagerinti siurbimą, galite nustatyti siurbimo rėmelio įstrižinį ilgį ir polinkį (žr. „Siurbimo rėmelio reguliavimas“).
- Kai nešvaraus vandens talpykla užsipildo, , plūdė uždaro siurbimo angą, todėl padidėja variklio sūkių skaičius. Tokiu atveju nutraukite siurbimą ir važiuokite ištuštinti užteršto vandens talpyklos.

Sustojimas ir palikimas stovėti

→ Atleiskite apsauginj jungiklj.
→ Programos pasirinkimo jungiklj nustaty-kite i siurbimo padėtį.
→ Pavažiuokite šiek tiek pirmyn ir susiurb-kite likusj vandenj.
→ Pakelkite siurbimo rémelj.
→ Jei reikia, jkraukite baterija.

Išleiskite užterštą vandenj

ΔISPEJIMAS

Laikykitės vietinių nuostatų dėl nuotekų vandens šalinimo.

→ Išleidimo žarną išimkite iš laikiklio ir nu-leiskite ją virš tinkamos gaudyklės.

→ Suspauskite arba sulenkite dozatorių.
→ Atidarykite dozatoriaus dangtj.
→ Išleiskite vandenj spaudimo arba lenkimu reguliuodami vandens kiekj.
→ Užteršto vandens baką išskalaukite švariu vandeniu.

Švaraus vandens išleidimas

Sužalojimų pavojus! Prietaisą iškrauti arba pakrauti galima tik ne statesnėse nei nurodyta įkalnėse (žr. „Techniniai duomenys“). Važiuokite lėtai.

ATSARGIAI

Sužalojimu ir pažeidimu pavojus! Transportuodami jrenginj, atsižvelkite i jo masę.

→ Pakelkite transportavimo vežimėlio pedalą.
→ Prietaisą stumkite stūmimo rankena.

→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda- mi įrenginį laikyti, atsižvelkite i jo masę. Ši prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungiklj nustatykite į padėtį „OFF“ (išj.) ir ištraukite jkroviklio tinklo kištuką.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Aptarnavimo planas

Po kiekvieno naudojimo

DÉMESIO

Pažeidimo pavojus. Nepurkškite jrenginio vandeniu ir nenaudokite itin stipriai veikiančių valymo priemonių.

→ Išleiskite užterštą vandenį.
→ Užteršto vandens baką išskalaukite švariu vandeniu.
→ Prietaiso išorinį paviršių nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.
→ Patikrinkite filtro tinklelj, jei reikia, išvalykite jj.
→ Nuvalykite siurbimo juostelę ir apsaugą nuo purškimo, patikrinkite, ar šios dalys nėra susidėvėję ir, jei reikia, jas pakeiskite
→ Patikrinkite, ar nesusidévéjęs šepetys, jei reikia, jį pakeiskite (žr. „Techninės priežiūros darbai“).
→ Jei reikia, jkraukite baterija.

Kas mènesj

→ Patikrinkite, ar nesioksiduoja akumuliatoriaus gnybtai.
→ Patikrinkite, ar akumuliatoriaus laidai yra priveržti,
→ Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite.
→ Filtro valymas
→ Jeigu prietaisas ilgesnį laiką nebus naudojamas, jis laikomas tik su iki galo įkrauta baterija. Ne rečiau kaip vieną kartą per mėnesį baterija turi būti visiškai įkraunama.

Kasmet

→ Aprašytą apžiūrą patikėkite klientų aptarnavimo tarnybai.

Aptarnavimo darbai

Išvalykite filtrą

→ Atidarykite uždangą.
→ Dangtelj pasukite laikrodžio rodyklės kryptimi ir nuimkite.
→ Išimti po juo esantį sietą ir išvalykite.
→ Istatyti sieta.
→ Dangtelj uždėkite ir sukdami prieš laikrodžio rodyklę užfiksuokite.
→ Užverkite dangtj.

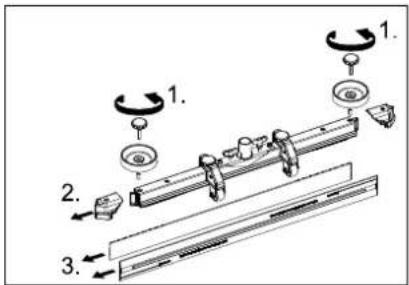

Siurbimo juostelės keitimas arba apvertimas

1 2 CHANGE LIP

1 Nusidėvėjimo ribos žymė

2 Siurbimo juostelè

Siurbimo juostelė turi būti pakeista, jei ji nusidėvėjusi iki žymės.

→ Nuimkite siurbimo rémelj.
→ Atsukite žvaigždines rankenėles.

→ Nuimkite apdailą.
→ Ištraukite siurbimo juostelę.
→ Istumkite naują arba apverstą siurbimo juostelę.
→ Uždėkite apdailą.
→ Isukite ir tvirtai užveržkite žvaigždines rankenėles.

Diskinio šepečio keitimas

→ Paémę uż stūmimo rankenos paspaus-kite įrenginį žemyn, kad būtų pakelta valymo galva.
→ Nepaisydami pasipriešinimo, paspauskite šepečio keitimo pedalą žemyn.

→ Patraukite jrenginj atgal, kad būtų pasiekiamas diskinis šepetys.
→ Ant grindų prieš įrenginį padėkite naują diskinį šepetį.
→ Irenginj su pakelta valymo galvą pa- stumkite virš diskinio šepečio ir nuleiski- te valymo galvą. Šepetys užsifiksuoja pavaroje.

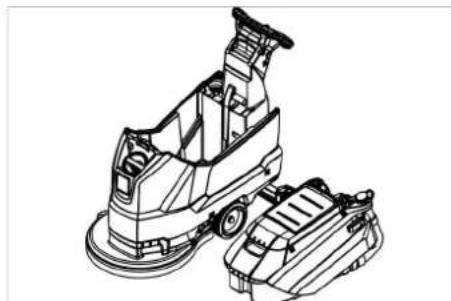

Nuimkite nešvaraus vandens talpyklą.

→ Išleiskite purviną vandenį.

→ Iškelkite užteršto vandens baką ir padė-kite i šalį.

Baterijos

⚠PAVOJUS

Sprogimo pavojus. Nedėkite ant baterijos, t.y. ant sekciju jungčių polių, įrankių ar pa- našių daiktu.

Rekomenduojamos baterijos

	Užsakymo Nr.
80 Ah 6.654-454.0

Idėkite bateriją ir prijunkite

→ Išleiskite purviną vandenį.

→ Iškelkite užteršto vandens baką ir padė-kite i šalj.

→ Ištraukite bateriju kištuką.

→ Akumuliatorių i prietaisą jstatykite taip, kaip nurodyta pirmiau.

→ Tarpiklj tarp akumuliatoriaus ir prietaiso jstatykite i pav. nurodytą vietą.

ATSARGIAI

Išimant ir jdedant akumuliatorių prietaisas gali būti nestovus, todėl užtikrinkite stabilią būklę.

→ Pristatytą jungiamajį kabelį prijunkite prie akumuliatoriaus gnybtų (+) ir (−).

→ Du apvalius kištukus jkiškite j akumuliatorių.

DÉMESIO

Supainiojus polius (teigiamą ir neigiamą), sugadinama elektroninė valdymo įranga. Patikrinkite poliškuma.

→ Uždėkite ant įrenginio nešvaraus van-dens talpyklą.

Pastaba:

Prieš naudodami prietaisą, jkraukite baterijas.

Žr. skyrių „Baterijų įkrovimas“.

Išmontuokite baterijas

→ Programos pasirinkimo jungiklj nustaty-kite i padėtį „OFF“ (išj.).
→ Ištraukite bateriju kištuka.
→ Iškelkite užteršto vandens baką ir padė-kite i šalj.
→ Du apvalius kištukus ištraukite iš aku- muliatoriaus.
→ Atjunkite kabelį nuo akumuliatorių baterijos neigiamo poliaus.
→ Atjunkite kabelj nuo „+“ akumuliatoriaus gnybto.
→ Ištraukite laikiklius arba putplasčio dalis.

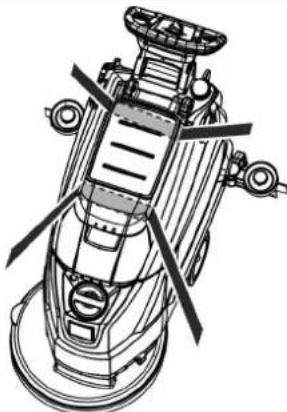

ATSARGIAI

Išmontuojant ir sumontuojant baterijas, jrenginys gali tapti nestabilus, todėl užti-krinkite, kad jis stovėty tvirtai.

→ Išimkite baterijas.

→ Panaudotas baterijas utilizuokite pagal galiojančias nuostatas.

Sutartis dèl aptarnavimo darbù

Kad būtų užtikrintas tinkamas prietaiso funkcionavimas, su "Kärcher" atstovybe galima sudaryti sutartį dėl aptarnavimo darbų.

Apsauga nuo šalčio Gedi

Jei prietaisas gali užšalti:

→ ištuštinkite švaraus ir užteršto vandens bakus.
→ Prietaisą laikykite nuo šalčio apsaugotoje patalpoje.

ai

⚠PAVOJUS

Sužalojimu pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungiklį nustatykite į padėtį „OFF“ (išj.) ir ištraukite įkroviklio tinklo kištuką.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Ekrane rodomi sutrikimai

Ekrano rodmuo Šalinimas
ERR B	Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkiteProgramos pasirinkimo jungiklj nustatykite j padėtį „OFF“ (išj.), atleiskite apsauginį jungiklj, palaukite 3 sekundes ir vėl jjunkite.
ERR T	Programos pasirinkimo jungiklj nustatykite j padėtį „OFF“ (išj.), atleiskite apsauginį jungiklj, palaukite 3 sekundes ir vėl jjunkite.Pasikartojus kreipkitės j klientų aptarnavimo tarnybą.
LOW BAT Ijkraukite bateriją.Jeigu klaidos rodmuo vis tiek rodomas toliau, patikrinkite, ar abu apvalieji kištukai tinkamai sujungti su akumuliatoriumi.Pasikartojus kreipkitės j klientų aptarnavimo tarnybą.
ERR TEMP Atvėsinkite prietaisą.
HANDS OFF	Atleiskite apsauginį jungiklj ir palaukite, kol bus rodomos eksploatavimo valandos arba baterijų būsena. Po to vėl paspauskite apsauginį jungiklj.
ERR REL	Programos pasirinkimo jungiklj nustatykite j padėtį „OFF“ (išj.), atleiskite apsauginį jungiklj, palaukite 3 sekundes ir vėl jjunkite.Pasikartojus kreipkitės j klientų aptarnavimo tarnybą.
ERR PWM	Programos pasirinkimo jungiklj nustatykite j padėtį „OFF“ (išj.), atleiskite apsauginį jungiklj, palaukite 3 sekundes ir vėl jjunkite.Pasikartojus kreipkitės j klientų aptarnavimo tarnybą.

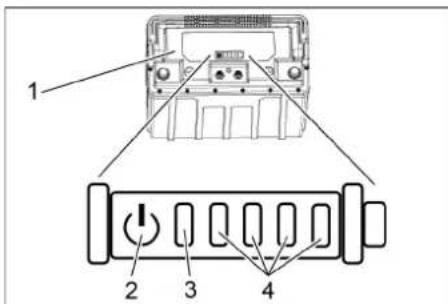

Baterijų būklės indikatorius

1 2 3 4

2 Mygtukas
3 Būklės šviesos diodas
4 Rodytuvo šviesos diodas

→ Spauskite mygtuką 5 sekundes.

Nedega joks šviesos diodas:

Baterijos ikrovimas.

Visi 5 šviesos diodai kartu rodo baterijos jkrovos büseną.

Būsenos šviesos diodas šviečia raudo- nos spalvos šviesai:

Rodytuvo šviesos diodai signalizuoja apie triktj.

Šioje lentelėje aprašytas triktis gali pašalinti naudotojas. Dėl visų neaprašytų trikčių rodmenų kreipkitės į „KÄRCHER“ klientų aptarnavimo tarnybą.

1 Baterija

					Priežastis Šalinimas
raudonas	-	-	-	-	Baterija įkaitusi,	Palaukite, kol baterija atauš.
raudonas	-	-	-	žalia	Baterijos valdymo sistema perne- lyg įkaitusi.	Palaukite, kol baterija atauš.
raudonas	-	-	žalia	-	Baterija per šalta, kad ją būtų gali- ma įkrauti.	Prietaisą perkelkite įrenginį į šiltesnę vietą ir pa- laukite, kol baterija įšils.
raudonas	-	-	žalia	žalia	Per didelis srovės sunaudojimas įkraunant.	Ištraukite įkroviklio tinklo kištuką. Palaukite 10 sekundžių. Vėl įkiškite tinklo kištuką. Jeigu vėl pateikiamas trikties rodmuo, pakeiskite įkro- viklj.
					Prietaisas naudoja per daug elek- tros srovės.	Išjunkite prietaisą. Jeigu jjungus pateikiamas trikties rodmuo, klaidos ieškokite prietaise.
raudonas	-	žalia	-	žalia	Trumpasis jungimas	Patikrinkite visas baterijos jungtis.
raudonas	-	žalia	žalia	-	Per maža elemento įtampa iškrau- nant.	Įkraukite bateriją.
raudonas	-	žalia	žalia	žalia	Įkraunant elemento įtampa per di- delė.	Bateriją iškraukite taip, kad jos talpa būtų 20 proc. visos talpos. Galiausiai įkraukite bateriją.
raudonas	žalia	-	-	žalia	Per maža baterijos įtampa.	Įkraukite bateriją.
raudonas	žalia	-	žalia	-	Įkrovimo proceso sutrikimas.	Ištraukite įkroviklio tinklo kištuką. Palaukite 10 sekundžių. Vėl įkiškite tinklo kištuką. Jeigu vėl pateikiamas trikties rodmuo, pakeiskite įkro- viklj.
raudonas	žalia	-	žalia	žalia

					Priežastis Šalinimas
raudonas	žalia žalia	- Baterija	per šalta,	kad būtų at	duo-dama galia.	Prietaisą perkelkite įrenginį į šiltesnę vietą ir pa-laukite, kol baterija įšils.
raudonas	žalia	žalia	žalia	-	Triktis atiduodant galią.	Prietaisą išjunkite. Jeigu trikties pašalinti nepa-vyksta, kreipkitės į klientų aptarnavimo tarnyba.

Ekrane nerodomi sutrikimai

Sutrikimas Šalinimas
Prietaisas nejsijungia Pro	Programos parinkimo jungiklj pasukite j reikiamos programos padėtį.
	Paspauskite apsauginį jungiklj.
	Įkiškite baterijų kištuką.
	Patikrinkite bateriją ir, jei reikia, ją įkraukite.
	Patikrinkite, ar prijungti baterijos poliai.
Nepakankamas van-dens kiekis	Patikrinkite švaraus vandens kiekį, jei reikia, papildykite
	Vandens kiekio reguliatoriumi padidinkite vandens kiekį.
	Filtro valymas
Nepakankama siurbimo galia	Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite.
	Užsipildė užteršto vandens talpykla, išjunkite įrenginį ir ištuštinkite užteršto vandens talpyklą
	Išvalyti filtro tinklelj.
	Išvalykite ir, jei reikia, pakeiskite prie siurbimo rėmelio esančią siurbimo juostelę.
	Patikrinkite, ar uždarytas gaubtas virš užteršto vandens išleidimo žarnos.
	Patikrinkite, kaip nustatytas siurbimo rėmelis.
	Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite.
	Patikrinkite, ar sandari siurbimo žarna ir , jei reikia, jį pakeiskite.
Nepatenkinamas valy-mo rezultatas	Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite.
	Padidinkite vandens kiekį.
	Patikrinkite, ar tinkamas šepečio tipas ir valomoji priemonė.
Siurbimo turbina sukasi netolygiai	Išvalykite plūdę.
Nesisuka šepetys	Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite
	Jei suveikė elektroninės sistemos maksimalios srovės automatinis jungiklis, programos pasirinkimo jungiklj pa-sukite į padėtį „OFF“ (išjungti) ir iš vėl nustatykite norimą programą.
Vibracija valant Jei reikia, naudokite minkštesnį šepetį.
Jei yra gedimas, kurio negalite pataisyti naudodamiesi šia lentele, kreipkitės į klientų aptarnavimo skyrių.

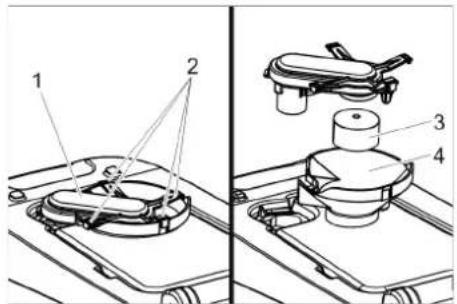

Plūdės valymas

→ Atidarykite užteršto vandens talpyklos dangtelj.

1 Plūdės korpusas
2 Fiksavimo kablys
3 Plūduras
4 Apatiné dalis

→ Ištraukite plūdės korpusą j viršų.
→ Atleiskite fiksuojamaji kablj.
→ Nuvalykite plūdę ir apatinę dalj.
→ Surinkite plūdės korpusą ir jkiškite i jrenginį.

Priedai

Pavadinimas Dalies Nr.: Aprašymas
Diskinis šepetys, raudonas (vidutinis, įprastinis)	4.905-026.0	Tinka visoms įprastoms valymo užduotims.
Diskinis šepetys, natūralus (minkštas)	4.905-027.0	Iš natūralaus pluošto, tinka valymui ir poliravimui.
Diskinis šepetys, juodas	4.905-029.0	Stipriam užterštumui ir baziniam valymui. Tik nejautrioms dan-goms.
Valymo pado diskas 4.762-534.0 Valymui padais. Su greitaveike sankaba fiksuojamuoju žiedu.
Padas, raudonas (vidutinio minkštumo) 6.369-079.0 Visų tpu grindims valyti ir poliruoti.
Padas, žalias (vidutinio kietumo)	6.369-078.0	Stipriai užterštoms grindims valyti ir baziniam valymui.
Padas, juodas (kietas) 6.369-077.0 Stipriam užterštumui ir baziniam valymui.
Padas, smėlio spalvos (lengvai rupus)	6.369-468.0	Kietoms ir elastings dangoms poliruoti ir atšviežinti.
Padas, smėlio spalvos (su natūraliais plaušais) 6.371-146.0
Siurbimo rėmelis, 850 mm, tiesus 4.777-401.0
Siurbimo rėmelis, 850 mm, lenktas	4.777-411.0
Set Homebase Box	4.035-406.0

Techniniai duomenys

Galia
Nominali įtampa	V	24
Baterijų talpa	Ah(5h)	80
Vidutinis galingumas	W	1100
Siurbimo turbinos nominalioji galia	W	500
Šepečio pavaros nominalioji galia	W	600
Siurbimas
Siurbimo galia, oro kiekis (maks.)	l/s	24
Siurbimo galia, subatmosferinis slėgis (maks.)	kPa(mbar)	120
Saugiklio rūšis		IPX 3
Valomieji šepečiai
Šepečio sūkių skaičius	1/min	180
Šepečių skersmuo	mm	510
Matmenys ir masė
Teorinis našumas	m^2/h	2000
Maksimalus darbo vietos nuolydis	%	2
Švaraus / purvino van-dens rezervuarų talpos	l	50/50
Aukščiausia vandens temperatūra	°C	50
Maksimalus vandens slė-gis	bar	0,06
Tuščio įrenginio masė (transportavimo masė)	kg	87
Visa masė (naudoti pa-rengto įrenginio)	kg	138
Baterijų déklo matmenys	mm	350 x350
Nustatytos vertės pagal EN 60335-2-72
Bendroji virpesių vertė	m/s^2	< 2,5
Nesaugumas K	m/s^2	0,2
Garso slėgio lygis L_pA	dB(A)	66
Neapibrėžtis K_pA	dB(A)	2
Garantuotas triukšmo ly-gis L_WA + neapibrėžtis K_WA	dB(A)	81

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Grindų valiklis

Tipas: 1.127-xxx

1.515-xxx

Taikomi nacionaliniai standartai:

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.
