NAUDOJIMO INSTRUKCIJA HD 6154 Classic Kärcher

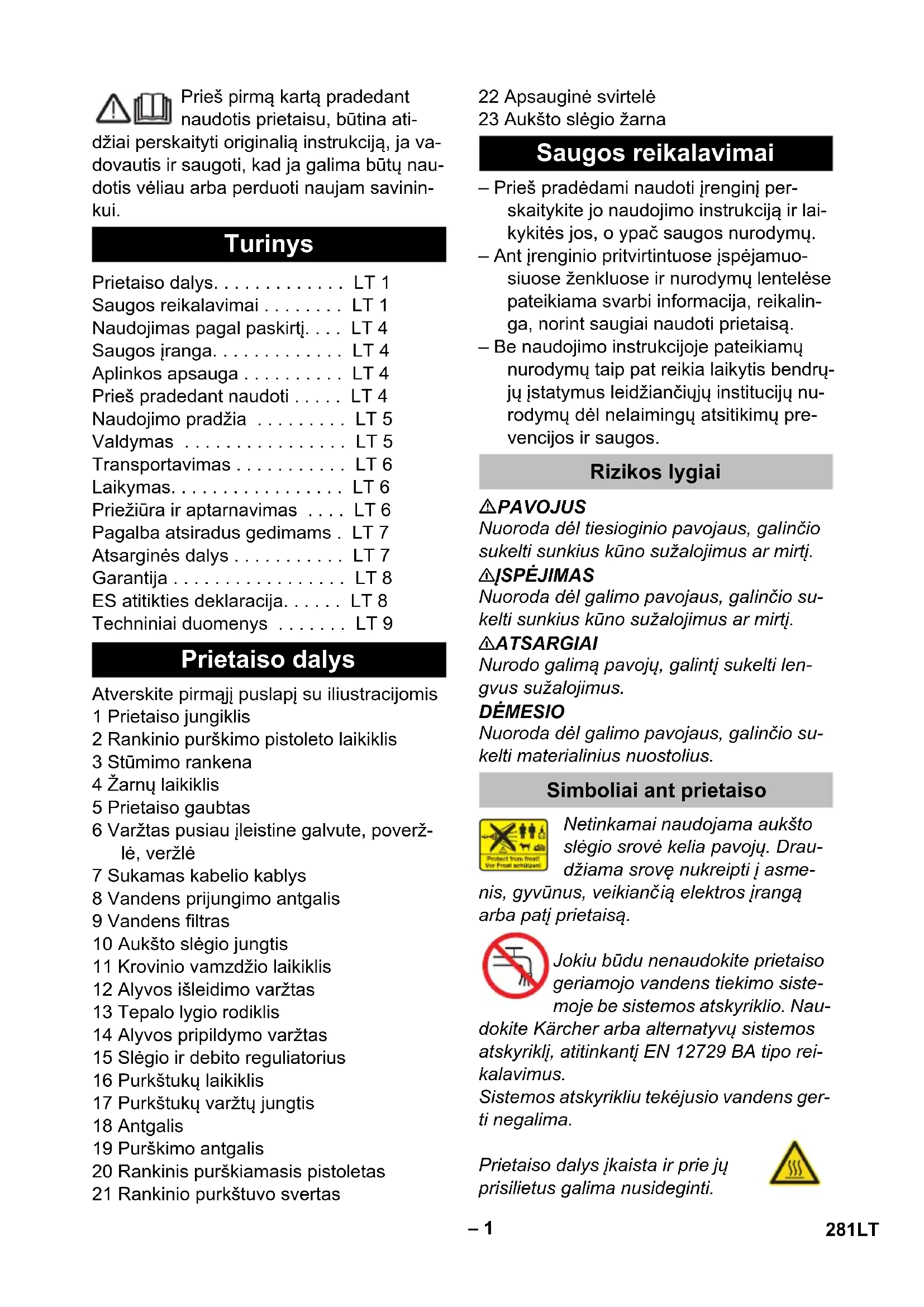

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Prietaiso dalys. . . . . . . . . . LT 1

Saugos reikalavimai ..... LT 1

Naudojimas pagal paskirtj. . . . LT 4

Saugos jranga.... LT 4

Aplinkos apsauga ..... LT 4

Prieš pradedant naudoti ..... LT 4

Naudojimo pradžia ..... LT 5

Valdymas LT 5

Transportavimas ..... LT 6

Laikymas.... LT 6

Priežiūra ir aptarnavimas .... LT 6

Pagalba atsiradus gedimams. LT 7

Atsarginės dalys ..... LT 7

Garantija LT 8

ES atitikties deklaracija..... LT 8

Techniniai duomenys ..... LT 9

Prietaiso dalys

Atverskite pirmajj puslapj su iliustracijomis

1 Prietaiso jungiklis

2 Rankinio purškimo pistoleto laikiklis

3 Stūmimo rankena

4 Žarnų laikiklis

5 Prietaiso gaubtas

6 Varžtas pusiau jleistine galvute, poveržlė, veržlė

7 Sukamas kabelio kablys

8 Vandens prijungimo antgalis

9 Vandens filtras

10 Aukšto slėgio jungtis

11 Krovinio vamzdžio laikiklis

12 Alyvos išleidimo varžtas

13 Tepalo lygio rodiklis

14 Alyvos pripildymo varžtas

15 Slègio ir debito reguliatorius

16 Purkštukų laikiklis

17 Purkštukų varžtų jungtis

18 Antgalis

19 Purškimo antgalis

20 Rankinis purškiamasis pistoletas

21 Rankinio purkštuvo svertas

22 Apsauginè svirtelè

23 Aukšto slėgio žarna

Saugos reikalavimai

– Prieš pradėdami naudoti įrenginį perskaitykite jo naudojimo instrukciją ir laikykitės jos, o ypač saugos nurodymų.

– Ant jrenginio pritvirtintuose įspėjamuo-siuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.

- Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srovę nukreipti į asme-

nis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą.

Jokiu būdu nenaudokite prietaiso geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite Kärcher arba alternatyvų sistemos atskyrikli, atitinkanti EN 12729 BA tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

Prietaiso dalys jkaista ir prie jų prisilietus galima nusideginti.

Elektros srovės smūgio pavojus. Irenginio korpusą atidaryti gali tik elektrikas.

Elektros srové

• Įtampa, nurodyta prietaiso modelio lentelėje, turi sutapti su elektros srovės šaltinio Įtampa.

• Minimalus tinklo lizdo saugiklis (žr. skyrių „Techniniai duomenys“).
  – I apsaugos klasė - prietaisus galima jungti tik prie tinkamai jžeminto srovės šaltinio.
  – Šj prietaisą rekomenduojama jungti tik j kištukinį lizdą su 30 mA apsauginiu automatiniu srovės pertraukikliu.
  – Reikia naudoti gamintojo tiekiamą mai- tinimo laidą, taip pat ir keičiant laidą. Užsakymo numerį ir modelį rasite nau- dojimo instrukcijoje.
  – Kiekvieną kartą prieš pradėdami nau-doti prietaisą patikrinkite, ar nepažeisti elektros laidas ir tinklo kištukas. Pažeistą elektros laidą nedelsdami pakeiskite oficialioje klientų aptarnavimo tarnyboje ar elektros prietaisų remonto įmonėje.
  – Prietaisą junkite tik i elektros lizdą, jrengtą vadovaujantis IEC 60364 standartu.
  – Dèl prietaiso jungimo proceso jtampa trumpam sumažėja.
  – Dėl maitinimo tinklo trukdžių gali sutrikti kitų prietaisų veikimas.
  – Niekada nelieskite kištuko šlapiomis rankomis.
  – Patikrinkite, ar maitinimo tinklo arba il-gintuvo laidas néra pervažiuotas, suspaustas, ištampytas ar kitaip pažeis-tas. Saugokite laidą nuo karščio, alyvos ir aštrių briaunų.
  – Ilgintuvo laidas turi būti naudojimo instrukcijoje nurodyto skersmens ir apsaugotas nuo drėgmės. Jungties negalima laikyti vandenyje.
  – Tinklo kištukas ir prailginimo laido mova turi būti hermetiški ir negali gulėti van- denyje. Mova taip pat negali gulėti ant grindų. Rekomenduojame naudoti ka- belio būgnus, užtikrinančius, kad maitinimo lizdai bus bent 60 mm virš grindų.

• Netinkami ilginamieji elektros laidai gali kelti pavojų. Dirbdami lauke naudokite tik sertifikuotus ir tinkamai pažymėtus pakankamo skersmens ilginamuosius elektros laidus.
  – Reguliariai tikrinkite, ar nepažeistas maitinimo laidas, pavyzdžiui, ar neatsirado trūkių arba senėjimo požymių. Radę pažeidimų, prieš naudodami prietaisą, būtinai pakeiskite maitinimo laidą.

• Jei keičiate elektros tinklo ar ilginimo laidų movas, užtikrinkite, kad laidai bus apsaugoti nuo purškiamo vandens ir at-sparūs mechaniniam poveikiui.
  – Prietaisui plauti nenaudokite vandens žarnos arba aukšto spaudimo vandens srovės (gali įvykti trumpas sujungimas arba kitoks prietaiso pažeidimas).
  – Esant žemesnei nei 0 °C temperatūrai, įrenginio naudoti negalima.

Vandens prijungimo antgalis

– Laikykitės vietos vandentiekio įmonės reikalavimų.
– Visi žarnų sujungimai turi būti sandarūs.
– Aukšto slėgio žarna neturi būti pažeista. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite. Naudokite tik gamintojo rekomenduojamas žarnas ir jungtis. Už-sakymo numeriai pateikti naudojimo instrukcijoje.

Naudojimas

– Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti.

Nenaudokite prietaiso, jei pažeistas jungia-masis laidas arba svarbios prietaiso dalys, pvz., apsauginiai įtaisai, aukšto slėgio žarna, purškimo pistoletai.

– Niekada nesiurbkite skysčių, kurių sudėtyje yra tirpiklių, arba neskiestų rūgščių ir tirpiklių! Šioms medžiagoms pri-klauso, pvz., benzinas, dažų skiedikliai arba mazutas. Susidariusi šių medžia-gų dulksna yra ypač degi, sprogi ir nuo-dinga. Jokiu būdu nenaudokite aceto-no, neskiestų rūgščių ir tirpiklių, kadangi jie gali pažeisti prietaiso medžiagas.

– Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje.

– Prietaisas turi stovėti ant lygaus ir tvirto pagrindo.

– Jei prietaiso naudojimo instrukcijoje (techninėje dokumentacijoje) yra įrašytas didesnis nei 80 dBA garso slėgio lygis, reikia naudoti apsauginius ausų kamštukus.

- Visos dalys, kuriomis teka elektros sro- vé, dirbant turi būti apsaugotos nuo vandens.

– Naudojant prietaisą, pistoleto svirtis ne-turi būti suspausta.

– Kad apsisaugotumėte nuo atgalinės vandens srovės arba atšokusio purvo, dévėkite tinkamus apsauginius rūbus bei užsidėkite apsauginius akinius.

– Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srove nukreipti į asmenis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą.

– Jokiu būdu negalima nukreipti srovės į kitus asmenis arba save, norint nuvalyti rūbus arba avalynę.

– Automobilių padangas ir padangų ventilius plaukite tik laikydamiesi 30 cm minimalaus atstumo. Kitu atveju automobilio padangą ar padangos ventilį gali pažeisti aukšto slėgio srovė. Pirmasis požymis, kad padanga pažeista yra jos spalvos pakitimas. Dėl pažeistų automobilio padangų kyla pavojus.

– Negalima purkšti ant medžiagų, savo sudėtyje turinčių asbesto ir kitų sveikatai kenksmingų sudėtinių dalių.

– Naudojant trumpus purškimo pavojus, kyla pavojus susižaloti, aukšto slėgio srovė gali paliesti ranką. Trumpesnius nei 75 cm purškimo antgalius draudžia-ma naudoti su taškiniai ir rotoriniais purkštukais.

- Laikykitės saugos bei sveikatos apsaugos reikalavimų, todėl prieš valydami įverkite su valomu paviršiumi susijusią riziką. Imkitės reikiamų saugos priemonių.

- Varikliui veikiant gaubto neatidarinėkite.

– Po karšto vandens režimo palaukite, kol atvės žarnos arba prietaisą jjunkite šalto vandens režimu.

- Jei ilgesnį laiką nenaudosite prietaiso, iš-junkite jį pagrindiniu jungikliu / prietaiso jungikliu arba ištraukite tinklo kištuką.

Naudojimas

– Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų.

– Jei jjungtas variklis, jokiu būdu nepalikite prietaiso be priežiūros.

– Prietaisą gali naudoti tik įgalioti asmenys, įrođe ir pademonstravę savo sugebėjimus dirbti su prietaisu. Prietaisą draudžiama naudoti vaikams arba jau-nuoliams.

- Šis jrenginys neskirtas naudoti asmenims su fizine, sensorine ar psichine negalia.

– Su prietaisu draudžiama dirbti vaikams arba asmenims, kurie néra išmokyti juo naudotis.

– Nenaudokite prietaiso, jei jo darbo zonoje asmenų, nedėvinčių apsauginės aprangos.

– Vaikus būtina prižiūrėti, kad jie nežaistų su įrenginiu.

– Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

– Iš purškimo antgalio išsiveržianti van- dens srovė sukelia atatranką. Purškimo vamzdžio sukeliama jėga nukreipta į viršų. Todėl tvirtai laikykite pistoletą ir purškimo vamzdį.

– Naudojant išvyniotus purškimo jrenginius, gali pasikeisti atatrankos ir sukimo jėgos.

Transportavimas

Transportuojant prietaisą, jo variklj reikia iš-jungti, o patj prietaisą gerai pritvirtinti.

Techninė priežiūra

– Prieš valant ir aptarnaujant prietaisą bei keičiant jo detales, prietaisą reikia iš-jungti, ir, jei prietaisas naudoja maitinimo tinklo energiją, ištraukti maitinimo tinklo kištuką.
– Prieš bet kokius darbus su jrenginiu ir priedais, pašalinkite slėgį iš aukšto slėgio sistemos.
– Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas.
– Vietoje pakeistus, komerciniais tikslais naudotus prietaisus būtina apžiūrėti vadovaujantis galiojančia vietos tvarka (pvz., Vokietijoje - VDE 0701).

Priedai ir atsarginės dalys

– Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.
– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

Naudojimas pagal paskirti

Šj aukšto slėgio valymo įrenginį naudokite tik

– valymui aukšto slegio srove be valymo priemonių (pvz., fasadų, terasų, sodo irenginių valymui).

Sukietejusio purvo sluoksniui valyti rekomenduojame specialø priedà - purvo skutiklá.

Saugos iranga

Redukcinis vožtuvas su pneumatiniu jungikliu

Sumažinus vandens kiekį kiekį, kartu su slėgio ir debito reguliatoriumi atidaromas redukcinis vožtuvas ir dalis vandens teka atgal siurblio siurbimo pusę.

Kai atlaisvinamas rankinio purškimo pisto- leto svertas, pneumatinis jungiklis išjungia aukšto slegio pompą, o aukšto slegio srove nutrūksta. Jei svertas patraukiamas, siur- blys vel ijungiamas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atlie-komis, bet atiduokite jas perdirb-ti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

– Išpakavę patikrinkite, ar yra visos prietaiso detalės.
– Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją.

Patikrinkite alyvos lygi

→ Alyvos lygis turi būti alyvos lygio indikatoriaus viduryje.

ljunkite tepalo bakalo oro išleidimo sistemą

→ Atverkite prietaiso gaubtą.
→ Išsukite aklę.
→ Isukite alyvos jleidimo varžta.
→ Uždarykite prietaiso gaubtą.

Stūmimo rankenos montavimas

→ Sureguliuokite jrenginio stūmimo rankeną.
→ Stūmimo rankeną pritvirtinkite varžtais pusiau įleistine galvute ir veržlėmis.

Priedų pritvirtinimas

→ Prie pistoleto prijunkite purškimo vamzdj.
→ Primontuokite purkštuką varžtu jungti-mis prie purškimo antgalio.
→ Prie rankinio purškimo pistoleto priverž-kite aukšto slėgio žarną.
→ Tvirtai prisukite aukšto slėgio žarną prie movos.

Naudojimo pradžia

Jungimas i elektros tinklą

⚠PAVOJUS

Pavojus susižaloti dėl srovės smūgio.

Prietaisą galima jungti tik i kintamosios sro- vės tinklą.

Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duo-menys“). Jei kyla neaiškumu dėl elektros tinklo jungties varžos, kreipkitės i elektros energijos tiekimo jmonę.

Irenginys prie elektros tinklo būtinai turi būti prijungtas kištukine jungtimi. Draudžiama naudoti nuolatinę jungtį su elektros tinklu. Iš-traukus kištuką nutraukiamas maitinimas.

Naudokite ilgintuvo laidus su pakankamu laido skersmeniu (žr. „Techninius duomenis“) ir visiškai nuvyniokite juos nuo laido būgno.

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

Vandens prijungimo antgalis

Jungimas prie vandentiekio

⚠️ISPĖJIMAS

Laikykitės vandens tiekėjo reikalavimų.

Jokiu būdu nenaudokite jrenginio geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyriklį, atitinkantį EN 1 tipo reikalavimus.

Sistemos atskyrikliu tekėjusio vandens ger- ti negalima.

ATSARGIAI

Atskyrikli junkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Jungties dydžius rasite skyriuje „Techniniai duomenys“.

→ Tiekimo žarną (bent 3,5 m ilgio ir bent 3/4“ skersmens) sujunkite su prietaiso vandens mova ir vandentiekio mova (pvz., vandens čiaupu).

Pastaba:

Tiekimo žarna nepriklauso tiekimo komplektui.

→ Atsukite čiaupa.

Vandenj siurbkite iš atvirų rezervuarų

→ Siurbimo žarną prijunkite prie vandens tiekimo sistemos.

Pastaba:

Jei naudojate siurbimo žarną su atbuliniu vož- tuvu arba filtru, užpildykite žarną vandeniu.

→ Išleiskite iš prietaiso orą: Nusukite antgalį. Laikykite prietaisą jjungtą, kol vanduo ims tekėti be oro burbulį. Jei reikia, palaikykite prietaisą jjunge 10 sekundžių ir išjunkite. Pakartokite šią procedūrą keletą kartų.

→ Išjunkite prietaisą ir vėl priveržkite purkštuką.

Valdymas

⚠PAVOJUS

Sprogimo pavojus!

Nepurkškite degių skysčių.

Naudodami jrenginį pavojingose zonoje (pvz., degalinėse), laikykitės atitinkamų saugos taisyklių.

ATSARGIAI

Žala aplinkai. Variklius valykite tik atitinkamose vietose su jrengtu alyvos atskyrikliu.

Naudojimas esant aukštam slėgiui

Pastaba:

Irenginyje sumontuotas pneumatinis jungiklis. Variklis užsiveda tik tada, kai pistoleto svertas patraukiamas.

→ Prietaiso jungiklj nustatykite i padėtį „I“.
→ Nuspauskite rankinio purškimo pistole-to saugiklj ir patraukite jo svertą.
→ Pakopomis sukdami rankinio purškimo pistoleto slėgio (kiekio) reguliatorių (B) (+/-), nustatykite darbo slėgį ir debitą.

Darbo nutraukimas

→ Paleiskite rankinio purškimo pistoleto svertą – prietaisas išsijungia.
→ Vél patraukite svertą – prietaisas vél įsi-jungia.

Prietaiso išjungimas

→ Prietaiso jungiklj nustatykite i padėtį „0“.
→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Užsukite čiaupą.
→ Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis.
→ Paspauskite rankinio purškimo pistoleto apsauginę svirtelę, kad rankinio purškimo pistoleto niekas netyčia nejjungtų.

Apsauga nuo šalčio

DÈMESIO

Iki galo neišleidus iš jrenginio vandens, šaltis gali sugadinti jrenginį.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Jei negalite prietaiso laikyti apsaugotoje nuo šalčio vietoje:

→ Išleiskite vandenj.
→ Perpumpuokite prietaisu jprastinio antifrizo.

Pastaba:

naudokite paprastai parduodamus antifri- zus automobiliams su glikoliu.

Laikykitės antifrizo gamintojo pateikiamų naudojimo instrukcijų.

→ Palaukite ne ilgiau nei 1 minutę, kol si-urblys ir vamzdžiai bus tušti.

Transportavimas

→ Stūmimo rankeną paspauskite į apačią ir traukite arba stumkite įrenginį.
→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti i jo svorį.

Laikymas

→ lkiškite rankinį purškimo pistoletą į laiki-klį.
→ Suvyniokite aukšto slėgio žarną ir užkabinkite ant žarnų laikiklio.
→ Jungiamaji kabelj suvyniokite ant kabelio kablio.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

Prieš visus prietaiso priežiūros darbus iš-junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Pastaba:

Sutvarkyti naudotą alyvą būtinai perduokite specialiai tarnybai. Perduokite šiai tarnybai susikaupusią naudotą alyvą. Už aplinkos teršimą naudotą alyvą baudžiama.

Saugos priežiūra/techninės priežiūros sutartis

Su savo tiekėju galite susitarti dėl nuolatinės saugos priežiūros ar sudaryti techninės priežiūros sutartį. Kilus klausimams, pasikonsultuokite.

Prieš kiekvieną darbą

→ Patikrinkite, ar nepažeistas prijungimo kabelis (kad neištiktų elektros smūgis), pažeistus kabelius nedelsdami leiskite pakeisti įgaliotai klientų aptarnavimo tarnybai ar elektrikui.
→ Patikrinkite, ar nepažeista (nejtrūkusi) aukšto slėgio žarna.
Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.
→ Patikrinkite, ar prietaisas (siurblys) san-darus.
Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavimo tarnybą.

Kas savaitę

→ Patikrinkite alyvos lygi. Jei alyva tampa balkšva, nedelsdami kreipkitės į klientų aptarnavimo tarnybą.
→ Išvalykite vandens filtrą.

Kasmet arba po 500 darbo valandu

→ Pakeiskite alyvą.

Alyvos keitimas

Pastaba:

Alyvos kiekiai ir rūšys pateikti skyriuje „Techniniai duomenys“.

→ Atverkite prietaiso gaubtą.
→ Išsukite alyvos išleidimo varžtą.
→ Išleiskite alyvą i gaudyklę.
→ Isukite ir tvirtai priveržkite alyvos išleidimo varžtą.

Sukimo momentas 20...25 Nm.

→ Išsukite alyvos įpylimo varžtą.

→ Ipilkite naujos alyvos. Joje neturi būti oro burbuliukų.

Alyvos lygis turi būti alyvos lygio indikatoriaus viduryje.

→ Isukite alyvos jleidimo varžta.

→ Uždarykite prietaiso gaubtą.

Pagalba atsiradus gedimams

⚠PAVOJUS

Traumu pavojus dėl netikėtai įsijungusio įrenginio ir elektros šoko.

Prieš visus prietaiso priežiūros darbus iš-junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo.

Elektrines konstrukcijos dalis tikrinti ir remontuoti gali tik įgaliota klientų aptarnavi-mo tarnyba.

Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, jei abejojate ir jei tai aiškiai nurodyta, kreipkitės į klientų aptarnavimo tarnybą.

Prietaisas neveikia

→ Patikrinkite, ar nepažeistas elektros lai-das.
→ Patikrinkite tinklo įtampa.
→ Jei sugedo elektros sistema, kreipkitės į klientų aptarnavimo tarnybą.

Nesusidaro slègis

→ Slėgio ir debito reguliatorių nustatykite ties „MAX“.
→ Patikrinti purkštuko dydj, sumontuoti tinkamą purkštuką.
→ Išvalykite antgalj.
→ Pakeiskite antgalj.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Patikrinkite tiekiamo vandens kiekį (žr. skyrių „Techniniai duomenys“).
→ Išvalykite vandens filtrą.
→ Patikrinkite visus, prie siurblio prijung- tus, vamzdžius ir žarnas.
→ Jei reikia, kreipkitės į klientų aptarnavi- mo tarnybą.

Nesandarus siurblys

Gali nulašėti 3 lašai per minutę ir pasirodyti ant prietaiso apatinės dalies. Jei prietaisas nesandarus, kreipkitės į klientų aptarnavi-mo tarnybą.

→ Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Bildesys siurblyje

→ Išvalykite vandens filtrą.
→ Patikrinkite, ar sandarūs vandens siurbimo vamzdžiai.
→ Išleiskite iš prietaiso orą (žr. skyrių „Naudojimo pradžia“).
→ Jei reikia, kreipkitės į klientų aptarnavimo tarnybą.

Atsarginès dalys

– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

– Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje.
– Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap-tarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.367-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Tipas HD 6/15-4 HD 7/11-4
Elektros tinklo duomenys
Itampa V 220...240
Srovės rūšis Hz 1~50 1~60 1~50 1~60
Prijungiamų įtaisų galia kW 3,4 3,5 2,9
Elektros tinklo saugiklis (inercinis, char. C) A 15	16 13 15
Didžiausia leistina tinklo varža	omai	0,346	-	0,346	-
Saugiklio rūšis	--	IPX5
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/h (l/min.)	900 (15)		1000 (16,67)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa (barai)	1,0 (10)
Galia
Darbinis slėgis	MPa (barai)	7...15(70...150)		7...11(70...110)
Didžiausias darbinis viršslėgis	MPa (barai)	19 (190)		15 (150)
Antgalio dydis	--	036		050
Debitas	l/h (l/min.)	600 (10)	700 (11,7)
Rankinio purškimo pistoleto sukuriama atatran-ka (didžiausia)	N	29
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis	m/s2	<2,5
Nesaugumas K	m/s2	0,3 0	7 0,3
Garso slėgio lygis LpA	dB(A)	74 75		72
Neapibrėžtis KpA	dB(A)	3
Garantuotas triukšmo lygis LWA + neapibrėžtis KWA	dB(A)	90 92		88
Eksploatacinės medžiagos
Alyvos kiekis	I	0,4
Alyvos rūšis	--	15W40
Matmenys ir masė
Ilgis	mm	700
Plotis	mm	455
Aukštis	mm	1010
Svoris	kg	52	48,9	52	48,9
Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): j)

Tipas HD 7/18-4 HD 9/20-4
Elektros tinklo duomenys
Itampa V 346...415
Srovės rūšis Hz 3~50
Prijungiamų įtaisų galia kW 4,9 6,9
Elektros tinklo saugiklis (inercinis, char. C) A 16
Didžiausia leistina tinklo varža omai - -
Saugiklio rūšis -- IPX5
Ilgintuvo laidas 30 m	mm2	2,5
Vandens prijungimo antgalis
Maks. atitekančio vandens temperatūra	°C	60
Maž. atitekančio vandens kiekis	l/h (l/min.)	1000 (16,67)	1200 (20)
Siurbimo aukštis iš atvirų rezervuarų (20°C)	m	0,5
Maks. atitekančio vandens slėgis	MPa (barai)	1,0 (10)
Galia
Darbinis slėgis	MPa (barai)	7...18(70...180)	7...20(70...200)
Didžiausias darbinis viršslėgis	MPa (barai)	22 (220)	24 (240)
Antgalio dydis	--	038	047
Debitas	l/h (l/min.)	700 (11,7)	900 (15)
Rankinio purškimo pistoleto sukuriama atatran-ka (didžiausia)	N	37	50
Nustatytos vertės pagal EN 60335-2-79
Delno/rankos vibracijos poveikis	m/s2	<2,5
Nesaugumas K	m/s2	0,6	07
Garso slėgio lygis LpA	dB(A)	92	90
Neapibrėžtis KpA	dB(A)	3
Garantuotas triukšmo lygis LWA+ neapibrėžtis KWA	dB(A)	95	93
Eksploatacinės medžiagos
Alyvos kiekis	l	0,4
Alyvos rūšis	--	15W40
Matmenys ir masė
Ilgis	mm	700
Plotis	mm	455
Aukštis	mm	1010
Svoris	kg	55,4	60,9
Išimtis taikomas pagal Reglamento (ES) 2019/1781 l priedo 2 skyrių (12): j)
