Techniniai duomenys	SKIL 1020 AA sm\u016bsinio gr\u0117\u0173tuvas, galia 600 W, kintamas greitis, 13 mm griebtuvas, gr\u0117\u017eimo gylis medienoje 25 mm, metale 10 mm, betone 13 mm.
Naudojimas	Puikiai tinka gr\u0117\u017eti \u012fvairioms med\u0173goms, tokioms kaip mediena, metalas ir betonas. Tinka nam\u0173 \u012franki\u0173 darbams.
Prie\u017ei\u016bra ir remontas	Reguliariai valykite griebtuvo dal\u012f ir tikrinkite angliuk\u0173 b\u016bsen\u0105. Kilus gedimams, kreipkit\u0117s \u012f autorizuot\u0105 aptarnavimo tarnyb\u0105.
Saugumas	Naudokite apsauginius akinius ir pir\u0161tines. Nenaudokite prietaiso dr\u0117gnose vietose. I\u0161junkite prietais\u0105 kei\u010diant priedus.
Bendroji informacija	Prietaiso svoris: 1,5 kg. 2 met\u0173 garantija. Komplekte yra naudojimo instrukcija ir saugos vadovas.

Dažnai užduodami klausimai - 1020 AA SKIL

Kaip pakeisti SKIL 1020 AA gr\u0117\u017eimo kar\u0161t\u0119?

Norint pakeisti kar\u0161t\u0119, atsukite fiksavimo ver\u017el\u0119, esan\u010di\u0105 priekyje, pasukdami \u012f kair\u0119. I\u0161imkite sen\u0105 kar\u0161t\u0119 ir \u012fstatykite nauj\u0105, tada pasukite ver\u017el\u0119 \u012f de\u0161in\u0119, kol ji bus tvirtai pritvirtinta.

K\u0105 daryti, jei gr\u0117\u017etuvas nesik\u0117lia?

Pirmiausia patikrinkite, ar gr\u0117\u017etuvas tinkamai prijungtas. \u012e\u017ekite, ar maitinimo laidas nepa\u017eeistas. Jei gr\u0117\u017etuvas vis dar nesik\u0117lia, galb\u016bt perdeg\u0117 saugiklis arba jungiklis yra suged\u0119s.

Kaip reguliuoti SKIL 1020 AA gr\u0117\u017etuvo greit\u012f?

SKIL 1020 AA gr\u0117\u017etuvas turi grei\u010dio reguliatori\u0173. Norint reguliuoti greit\u012f, pasukite grei\u010dio reguliatoriaus mygtuk\u0105, esant\u012f ant gr\u0117\u017etuvo korpuso. Pasukus mygtuk\u0105 \u012f de\u0161in\u0119, greitis did\u0117ja.

Koki\u0105 kar\u0161t\u0119 tur\u0117\u0107iau naudoti su SKIL 1020 AA gr\u0117\u017etuvo?

SKIL 1020 AA gr\u0117\u017etuvas suderinamas su kar\u0161t\u0119mis nuo 1,5 mm iki 13 mm. Galite naudoti plieno, volframo karbido arba HSS kar\u0161tes, priklausomai nuo gr\u0117\u017eiamo med\u0173gio.

Kaip valyti SKIL 1020 AA gr\u0117\u017etuv\u0105 po naudojimo?

Norint valyti gr\u0117\u017etuv\u0105, pirmiausia atjunkite j\u012f nuo elektros. Naudokite saus\u0105 skudur\u0119l\u012f i\u0161or\u0117s valymui ir \u0161epet\u012f dulk\u0117ms bei ne\u0161varumams nuo ventiliacijos groteli\u0173 nuvalyti. Venkite naudoti valymo skys\u0105.

K\u0105 daryti, jei kar\u0161t\u0119 \u012fstringa med\u0173gyje?

Jei kar\u0161t\u0119 \u012fstringa, nedelsiant sustabdykite gr\u0117\u017etuv\u0105. Lengvai traukite kar\u0161t\u0119, tuo pa\u010di\u0173 sukdami gr\u0117\u017etuv\u0105 atgal \u012f kair\u0119, kad atlaisvintum\u0117te. Jei tai nepadeda, atsukite kar\u0161t\u0119 nuo gr\u0117\u017etuvo.

Gr\u0117\u017etuvas kelia triuk\u0161m\u0105, ar tai normalu?

Tam tikras triuk\u0161mas yra normalus naudojant gr\u0117\u017etuv\u0105, ypa\u010d dideliu grei\u010diu. Ta\u010diau jei girdite ne\u012fprastus garsus, tokius kaip girg\u017edesys ar stiprios vibracijos, nutraukite naudojim\u0105 ir patikrinkite gr\u0117\u017etuv\u0105 pas specialist\u0105.

Kur galiu rasti atsargines dalis SKIL 1020 AA gr\u0117\u017etuvui?

Atsargines dalis galite rasti oficialioje SKIL svetain\u0117je arba pas autorizuotus pardav\u0117jus. B\u016bkite tikri, kad patikrinote savo gr\u0117\u017etuvo model\u012f ir serijos numer\u012f, kad gautum\u0117te tinkamas dalis.

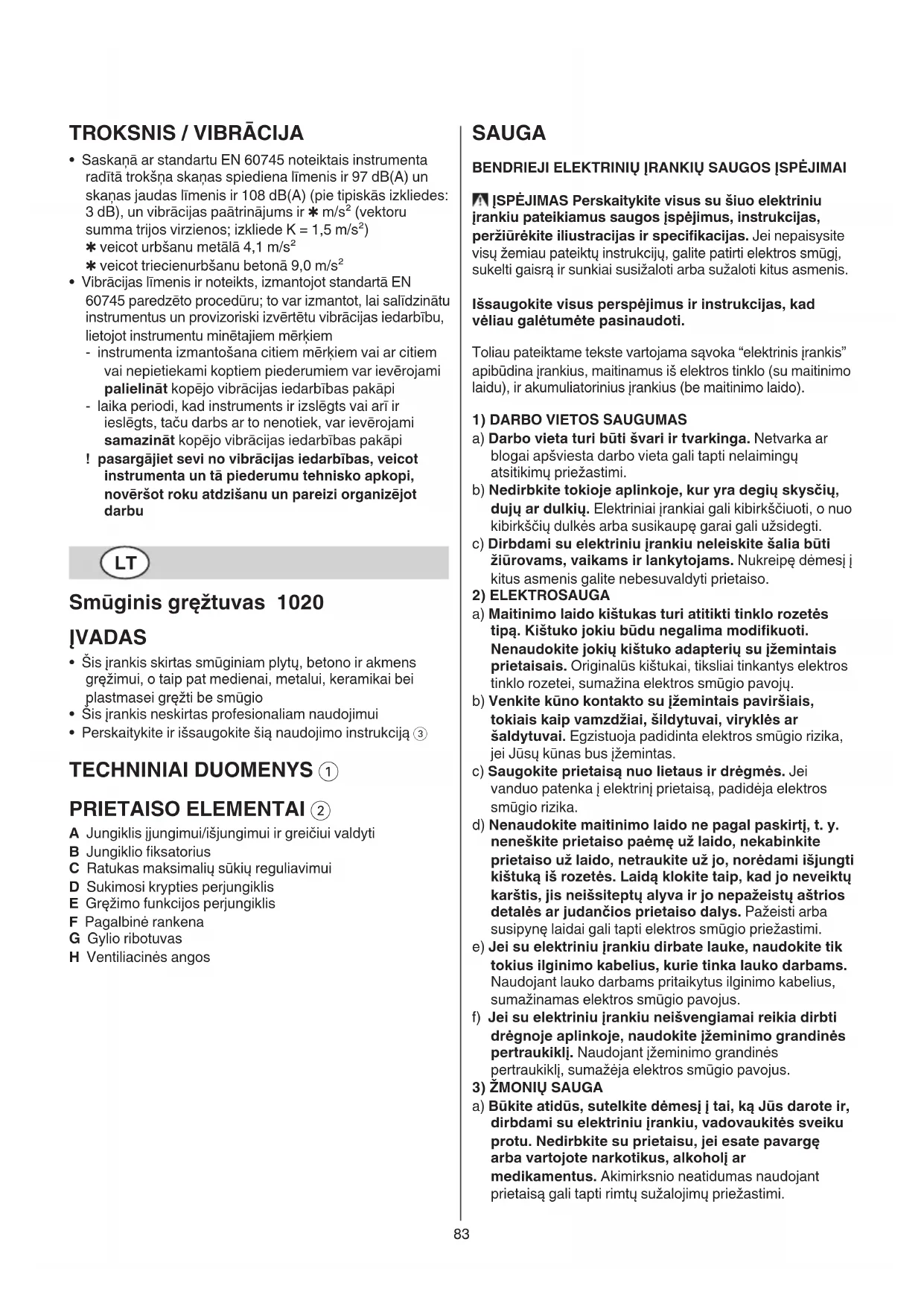

NAUDOJIMO INSTRUKCIJA 1020 AA SKIL

ES atitikties deklaracija Smūginis gręžtuvas Gaminio numeris Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma:

• Šis įrankis skirtas smūginiam plytų, betono ir akmens gręžimui, o taip pat medienai, metalui, keramikai bei plastmasei gręžti be smūgio

• Šis įrankis neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3 TECHNINIAI DUOMENYS 1 PRIETAISO ELEMENTAI 2 A Jungiklis įjungimui/išjungimui ir greičiui valdyti B Jungiklio fiksatorius C Ratukas maksimalių sūkių reguliavimui D Sukimosi krypties perjungiklis E Gręžimo funkcijos perjungiklis F Pagalbinė rankena G Gylio ribotuvas H Ventiliacinės angos SAUGA

BENDRIEJI ELEKTRINIŲ ĮRANKIŲ SAUGOS ĮSPĖJIMAI

ĮSPĖJIMAS Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau galėtumėte pasinaudoti. Toliau pateiktame tekste vartojama sąvoka “elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų. b) Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus įžemintas. c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei vanduo patenka į elektrinį prietaisą, padidėja elektros smūgio rizika. d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus. f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.84 b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti. c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi. e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose. f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR

NAUDOJIMAS a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. b) Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo. d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

a) Prietaisą turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų

• Prieš reguliuojant prietaisą arba keičiant darbo įrankius, ištraukite kištuką iš el. tinklo lizdo

• Naudokite klausos apsaugos priemones (dėl triukšmo poveikio galima prarasti klausą)

• Naudokite su įrankiu pateiktas papildomas rankenas (nesuvaldžius įrankio, galima susižeisti)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis dulkėmis arba įkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti PRIEŠ EKSPLOATACIJĄ

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite

• Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar gręžimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali85 įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris segamas ar kalamas kabių kalimo įrankiais, saugiau laikyti spaustuvu nei ranka)

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi pakeisti kvalifikuotas elektrikas PAPILDOMA ĮRANGA

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik tuo atveju, jei naudojama originali papildoma įranga ir priedai

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus leistinas apsisukimų skaičius yra ne mažesnis, nei maksimalus Jūsų prietaiso sūkių skaičius EKSPLOATACIJA

• Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių

• Netikėtai užstrigus grąžtui (atsiranda pavojingos reakcijos jėgos), tuojau pat išjunkite prietaisą

• Dirbdami ten, kur besisukantis įrankis galėtų kliudyti paslėptą laidą ar savo paties maitinimo laidą, laikykite prietaisą už izoliuotų rankenų (dėl kontakto su laidininku, kuriuo teka elektros srovė, metalinėse prietaiso dalyse atsiranda įtampa ir naudotojas gali gauti elektros smūgį)

• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams, tuojau pat išjunkite prietaisą ir ištraukite kištuką iš elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo PO EKSPLOATACIJOS

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos ANT PRIETAISO ESANČIŲ SIMBOLIŲ REIKŠMĖS 3 Prieš naudodami įrankį perskaitykite instrukcijų vadovą 4 Dviguba izoliacija (įžeminimo laido nereikia) 5 Nemeskite prietaisas į buitinių atliekų konteinerius NAUDOJIMAS

• Įjungimas/išjungimas 6

• Jungiklio fiksavimas ilgalaikiam darbui 7

• Greičio reguliavimas, švelniai pradedant gręžimą 8

• Maksimalaus sūkių skaičiaus reguliavimas 9 Ratuku C arba galima parinkti norimą maksimalų sūkių skaičių - įjunkite prietaisą - užfiksuoti jungiklį - ratuku C parinkti maksimalų sūkių skaičių

• Sukimosi krypties perjungiklis 0 - kol šis perjungiklis neužsifiksavo kairėje arba dešinėje padėtyje, negalėsite nuspausti jungiklio A 2 ! sukimosi kryptį perjungti tik prietaisui visiškai sustojus

• Normalus gręžimas be smūginis gręžimas ! ! režimus keisti galite tik prietaisui neveikiant kai elektros laido kištukas yra ištrauktas iš tinklo rozetės

• Antgalių pakeitimas @ - darbo antgalį įstatykite į gręžimo patroną kiek galima giliau ! nenaudokite antgalių su pažeistu kotu

• Gręžimo gylio nustatymas #

• Prietaiso laikymas ir valdymas $ ! dirbdami laikykite prietaisą už pilkos spalvos suėmimo vietos(-ų) - visuomet naudokite pagalbinę rankeną F 2 (tvirtinti, kaip parodyta pav.) - ventiliacines angas H 2 laikykite neuždengtas - nespauskite prietaiso pernelyg stipriai; tegul prietaisas dirba už Jus NAUDOJIMO PATARIMAI

• Naudokite tinkamus darbo antgalius % ! naudokite tik aštrius antgalius

• Gręždami betoną arba akmenį, pastoviai ir tolygiai spauskite grąžtą

• Gręžiant metalą - jei reikia gręžti didelio skersmens skylę, prieš tai išgręžkite mažą skylutę - retkarčiais patepkite grąžtą alyva

• Medžio gręžimas be atplaišų ^

• Mūro sienos gręžimas be dulkių &

• Lubų gręžimas be dulkių *

• Plytelių gręžimas be įskilimų (

• Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas H 2) ! prieš valydami ištraukite kištuką iš elektros tinklo lizdo

• Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse - neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com) APLINKOSAUGA

• Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms) - pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu - apie tai primins simbolis 5, kai reikės išmesti atitarnavusį prietaisą

TRIUKŠMINGUMAS / VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60745 reikalavimus; keliamo triukšmo garso slėgio lygis siekia 97 dB(A) ir akustinio galingumo lygis 108 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos ✱ m/s² (trijų krypčių atstojamasis vektorius; paklaida K = 1,5 m/s²) ✱ gręždami metalo 4,1 m/s² ✱ gręžiant betoną smūginiu režimu 9,0 m/s²86

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN 60745 išdėstytus standartizuoto bandymo reikalavimus; ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais - naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis - laikotarpiais, kai įrankis išjungtas arba yra įjungtas, tačiau juo nedirbama, gali žymiai sumažėti poveikio lygis ! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
