Technické vlastnosti	Rázová vrtačka SKIL 1020 AA, výkon 600 W, proměnná rychlost, sklíčidlo 13 mm, kapacita vrtání do dřeva 25 mm, do kovu 10 mm, do betonu 13 mm.
Použití	Ideální pro vrtání do různých materiálů, jako je dřevo, kov a beton. Vhodné pro domácí kutily.
Údržba a opravy	Pravidelně čistěte sklíčidlo a kontrolujte stav uhlíků. V případě poruchy kontaktujte autorizovaný servis.
Bezpečnost	Používejte ochranné brýle a rukavice. Nepoužívejte přístroj ve vlhkém prostředí. Při výměně příslušenství přístroj odpojte od sítě.
Obecné informace	Hmotnost přístroje: 1,5 kg. Záruka 2 roky. Dodáváno s návodem k použití a bezpečnostním průvodcem.

Často kladené otázky - 1020 AA SKIL

Jak vyměnit vrták u vrtačky SKIL 1020 AA?

Pro výměnu vrtáku odšroubujte upínací kroužek na přední straně vrtačky proti směru hodinových ručiček. Vyjměte použitý vrták a vložte nový, poté utáhněte kroužek ve směru hodinových ručiček, dokud nebude pevně upevněn.

Co dělat, když vrtačka nenastartuje?

Nejprve zkontrolujte, zda je vrtačka správně připojena. Ujistěte se, že napájecí kabel není poškozený. Pokud vrtačka stále nenastartuje, může být spálená pojistka nebo vadný vypínač.

Jak nastavit rychlost vrtačky SKIL 1020 AA?

Vrtačka SKIL 1020 AA má regulátor rychlosti. Pro nastavení rychlosti otočte ovládacím knoflíkem rychlosti na těle vrtačky. Čím více otočíte knoflíkem doprava, tím vyšší je rychlost.

Jaký typ vrtáku mám použít s vrtačkou SKIL 1020 AA?

Vrtačka SKIL 1020 AA je kompatibilní s vrtáky o průměru od 1,5 mm do 13 mm. Můžete použít ocelové, karbidové nebo HSS vrtáky podle materiálu, který budete vrtat.

Jak vyčistit vrtačku SKIL 1020 AA po použití?

Pro čištění vrtačky ji nejprve odpojte od napájení. Použijte suchý hadřík k otření vnější části a štětec k odstranění prachu a nečistot z větracích otvorů. Vyhněte se použití čisticích kapalin.

Co dělat, když se vrták zasekne v materiálu?

Pokud se vrták zasekne, okamžitě zastavte vrtačku. Jemně zatáhněte za vrták a současně otáčejte vrtačkou proti směru hodinových ručiček, abyste jej uvolnili. Pokud to nepomůže, odšroubujte vrták z vrtačky.

Vrtačka vydává hluk, je to normální?

Při používání vrtačky je určitý hluk normální, zejména při vysokých otáčkách. Pokud však uslyšíte neobvyklé zvuky, jako jsou skřípání nebo nadměrné vibrace, přestaňte ji používat a nechte ji zkontrolovat odborníkem.

Kde mohu najít náhradní díly pro vrtačku SKIL 1020 AA?

Náhradní díly můžete najít na oficiálních stránkách SKIL nebo u autorizovaných prodejců. Ujistěte se, že znáte model a sériové číslo vaší vrtačky, abyste získali správné díly.

NÁVOD K OBSLUZE 1020 AA SKIL

EU prohlášení o shodě Příklepová vrtačka Objednací číslo Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s následujícími normami. Technické podklady u:

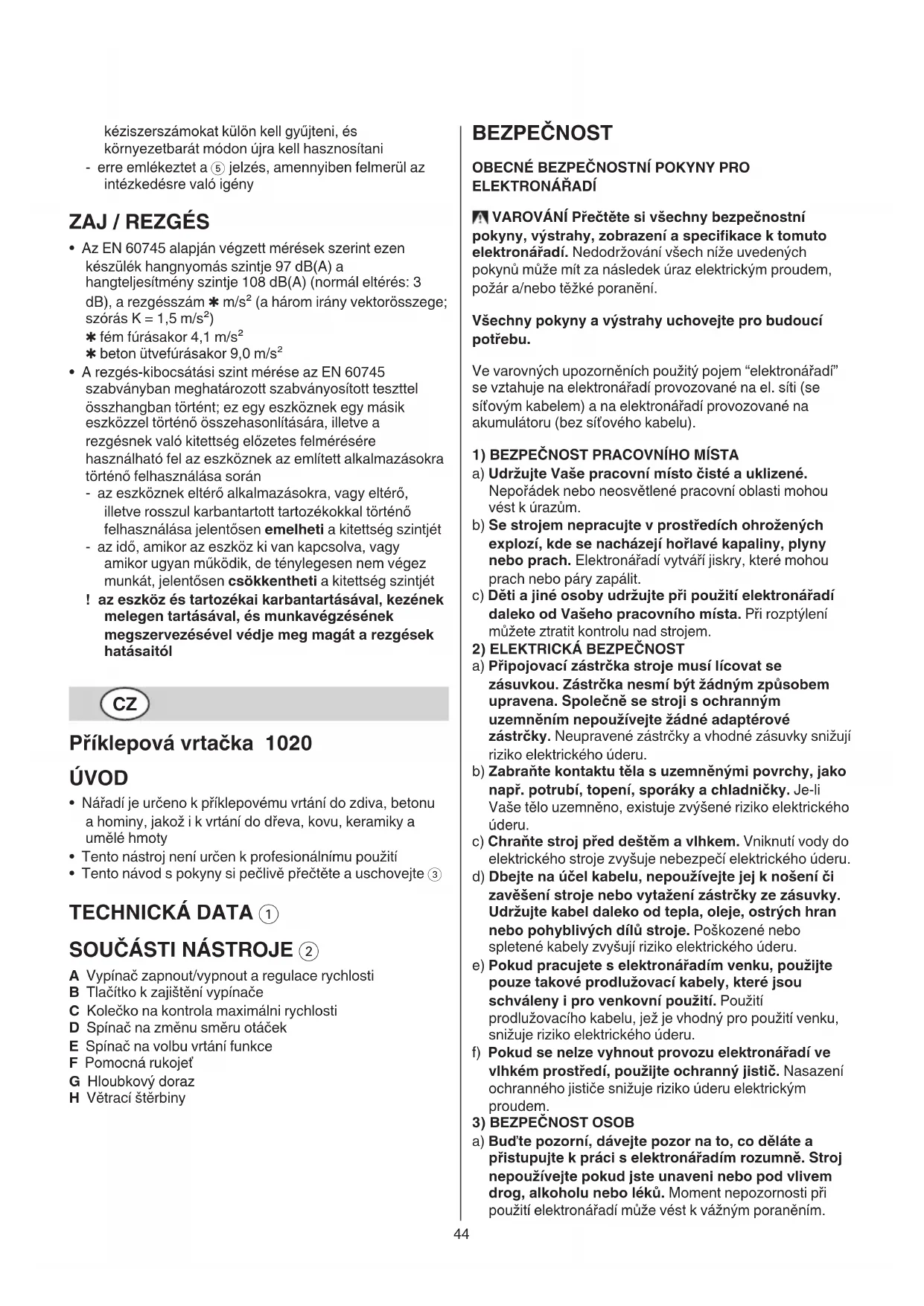

Příklepová vrtačka 1020 ÚVOD

• Nářadí je určeno k příklepovému vrtání do zdiva, betonu a hominy, jakož i k vrtání do dřeva, kovu, keramiky a umělé hmoty

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3 TECHNICKÁ DATA 1

A Vypínač zapnout/vypnout a regulace rychlosti B Tlačítko k zajištění vypínače C Kolečko na kontrola maximálni rychlosti D Spínač na změnu směru otáček E Spínač na volbu vrtání funkce F Pomocná rukojeť G Hloubkový doraz H Větrací štěrbiny BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO

ELEKTRONÁŘADÍ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specifikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.45 b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. BEZPEČNOSTNÍ PŘEDPISY PRO PŘÍKLEPOVOU VRTAČKU OBECNĚ

• Tento nástroj nesmí používat osoby mladdí 16 let

• Před seřizováním, měněním pilových listů a příslušenství, vždy vytáhněte zástrčku nářadí z el. sítě

• Noste ochranu sluchu (působení hluku může způsobit ztrátu sluchu)

• Používejte přídavné rukojeti dodávané s nářadím (ztráta kontroly může vést ke zraněním)

• Používejte zcela rozvinuté a bezpečné prodlužovací šňůry o kapacitě 16 ampér

• Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno46

• Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou, nebezpečnou reakci), okamžitě nástroj vypněte

• Pokud provádíte práce, při kterých by nástroj mohl zasáhnout skrytá el. vedení nebo vlastní síťový kabel, držte elektronářadí pouze na izolovaných uchopovacích plochách (kontakt s vedením pod napětím přivádí napětí i na kovové díly stroje a vede k úderu elektrickým proudem)

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí a vytáhněte zástrčku

• Jestliže přívodní šňůru při práci podkodíte nebo proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky

• Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

3 Před použitím si přečtěte návod k použití 4 Dvojitá izolace (není nutný zemnicí drát) 5 Nářadí nevyhazujte do komunálního odpadu OBSLUHA

• Aretace spínače pro nepřetržité použití 7

• Regulátor rychlosti k hladkému startu 8

• Kontrola maximální rychlosti 9 Pomocí ovladače C se reguluje plynule maximální rychlost od nízké ažpo vysokou - zapněte nářadí - zajistěte spínač - otáčejte kolečkem C pro nastavení maximální rychlosti

• Změna směru otáček 0 - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač A 2 ! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Normální vrtání oproti vrtacímu kladivu ! ! funkce vrtání nastavujte pouze při vypnutém nástroji a když je zástrčka odpojená

• Výměna hrotů @ - zasuňte hrot co nejhlouběji do sklíčidle ! nepoužívejte hroty s poškozeným dříkem

• Seřizování hloubky vrtání #

• Držení a vedení nástroje $ ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti - vždy držte nářadí za pomocná rukojeť F 2 (lze ji regulovat podle obrázku) - udržujte větrací štěrbiny H 2 nezakryté - na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Používejte správné vrtáky % ! používejte pouze ostré hroty

• Při vrtání do betonu nebo kamene se mubí vyvíjet stálý tlak

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Vrtání dřeva bez vzniku třísek ^

• Bezprašné vrtání zdí &

• Bezprašné vrtání stropů *

• Vrtání dlaždic bez skluzu (

• Další tipy najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny H 2) ! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol 5 na to upozorňuje

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 97 dB(A) a dávka hlučnosti 108 dB(A) (standardní odchylka: 3 dB), a vibrací ✱ m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²) ✱ při vrtání do kovu 4,1 m/s² ✱ při vrtání do betonu s příklepem 9,0 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy47

• Prečítajte a uschovajte tento návod na použitie 3 TECHNICKÉ ÚDAJE 1

3 Pred použitím si prečítajte návod na obsluhu 4 Dvojitá izolácia (nevyžaduje sa uzemňovací kábel) 5 Nástroj nevyhadzujte do komunálneho odpadu POUŽITIE

• Bezprachové vŕtanie do tehál &

• Bezprachové vŕtanie do stropov *

• Vŕtanie do kachličiek bez šmýkania (

• Viac rád nájdete na www.skil.com
