Tekniske specifikationer	SKIL 1020 AA slagboremaskine, effekt 600 W, variabel hastighed, borepatron på 13 mm, borekapacitet i træ 25 mm, i metal 10 mm, i beton 13 mm.
Anvendelse	Ideel til boring i forskellige materialer såsom træ, metal og beton. Velegnet til gør-det-selv-arbejde i hjemmet.
Vedligeholdelse og reparation	Rengør borepatronen regelmæssigt og kontroller kulernes tilstand. Ved fejl kontakt autoriseret service.
Sikkerhed	Brug beskyttelsesbriller og handsker. Brug ikke apparatet i fugtige omgivelser. Sluk for apparatet ved udskiftning af tilbehør.
Generelle oplysninger	Vægt på apparatet: 1,5 kg. 2 års garanti. Leveres med brugervejledning og sikkerhedsguide.

Ofte stillede spørgsmål - 1020 AA SKIL

Hvordan skifter jeg bor på SKIL 1020 AA boremaskinen?

For at skifte boret skal du skrue spændemøtrikken foran på boremaskinen mod uret. Fjern det brugte bor og indsæt det nye, og stram derefter møtrikken med uret, indtil den sidder godt fast.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontroller først, at boremaskinen er korrekt tilsluttet. Sørg for, at strømkablet ikke er beskadiget. Hvis boremaskinen stadig ikke starter, kan sikringen være sprunget, eller kontakten kan være defekt.

Hvordan justerer jeg hastigheden på SKIL 1020 AA boremaskinen?

SKIL 1020 AA boremaskinen har en hastighedsregulator. For at justere hastigheden drejer du hastighedsjusteringsknappen på boremaskinens krop. Jo mere du drejer knappen mod højre, desto højere bliver hastigheden.

Hvilken type bor skal jeg bruge med SKIL 1020 AA boremaskinen?

SKIL 1020 AA boremaskinen er kompatibel med bor fra 1,5 mm til 13 mm. Du kan bruge stålbor, hårdmetalbor eller HSS-bor afhængigt af materialet, der skal bores i.

Hvordan rengør jeg min SKIL 1020 AA boremaskine efter brug?

For at rengøre boremaskinen skal du først tage den ud af stikkontakten. Brug en tør klud til at tørre ydersiden af og en børste til at fjerne støv og snavs fra ventilationsgitrene. Undgå at bruge rengøringsvæsker.

Hvad gør jeg, hvis boret sidder fast i materialet?

Hvis boret sidder fast, skal du straks stoppe boremaskinen. Træk forsigtigt i boret, mens du drejer boremaskinen mod uret for at frigøre det. Hvis det ikke virker, skal du skrue boret af boremaskinen.

Boremaskinen larmer, er det normalt?

En vis støj er normal under brug af boremaskinen, især ved høje hastigheder. Hvis du dog hører usædvanlige lyde som knirken eller overdreven vibration, skal du stoppe brugen og få boremaskinen tjekket af en professionel.

Hvor kan jeg finde reservedele til SKIL 1020 AA boremaskinen?

Du kan finde reservedele på SKILs officielle hjemmeside eller hos autoriserede forhandlere. Sørg for at kontrollere model- og serienummeret på din boremaskine for at få de rigtige dele.

BRUGSANVISNING 1020 AA SKIL

• Værktøjet er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 3 TEKNISKE DATA 1

A Afbryder til tænd/sluk og regulering af omdrejningstal B Knap til fastlåsning af afbryderen C Hjul til justering af maximal-hastighed D Omskifter til ændring af omdrejningsretningen E Omskifter for valg af boringsindstilling F Støttehåndtag G Dybdestop H Ventilationshuller24 SIKKERHED

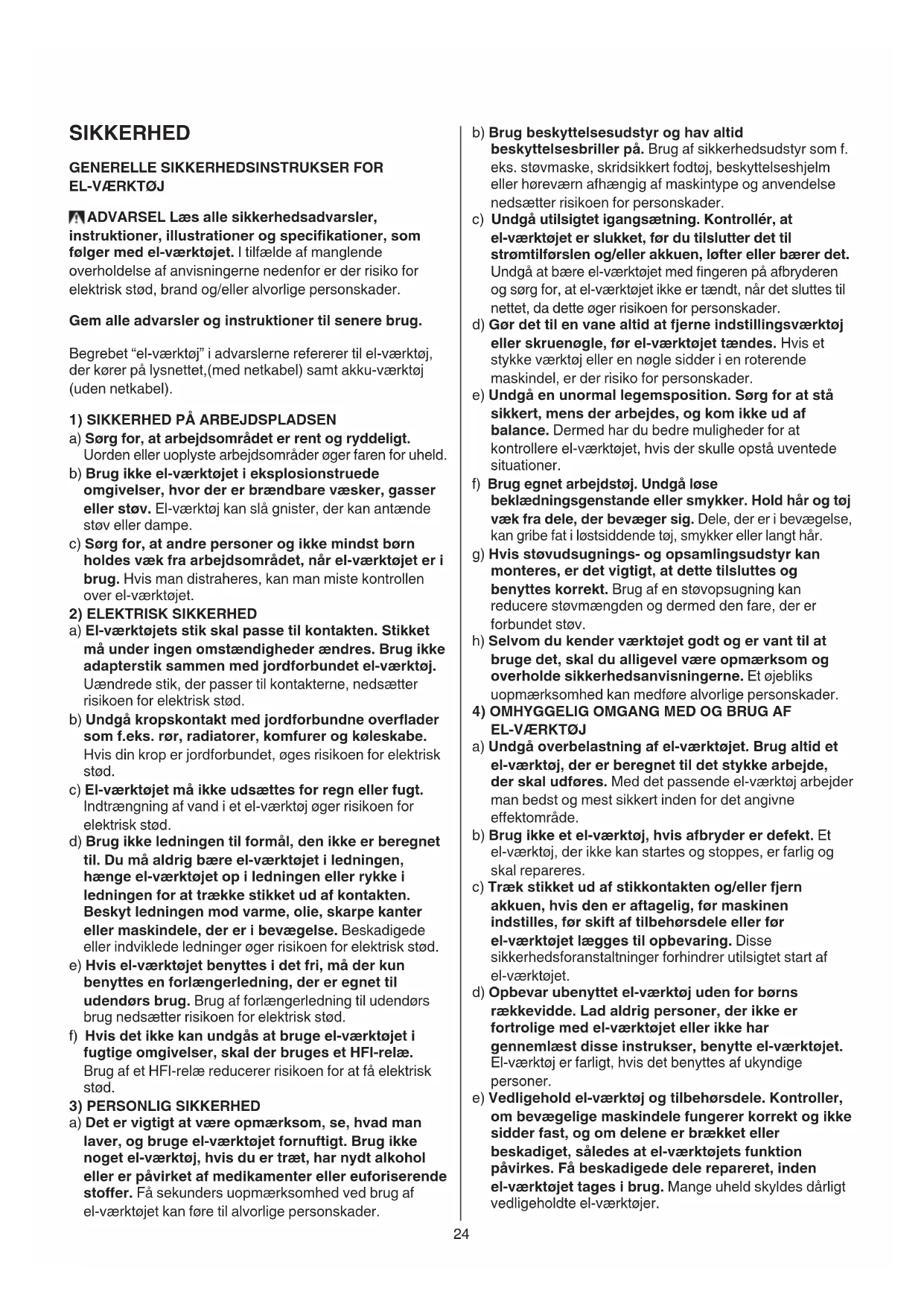

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.25 f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

• Dette værktøj må ikke bruges af personer under 16 år

• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør

• Brug høreværn (støjpåvirkning kan føre til tab af hørelse)

• Brug de ekstra håndgreb, der følger med værktøjet (manglende kontrol kan forårsage personlige skader)

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med INDEN BRUG

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)

• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

• Brug ikke værktøjet, hvis kablet er beskadiget; få det skiftet ud af en anerkendt fagmand TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand UNDER BRUG

• Hold altid ledningen væk fra værktøjets bevægelige dele

• Hvis boret blokerer uventet (førende til en rykagtig farlig reaktion), skal værktøjet straks afbrydes

• Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel (kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød)

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle bevægelige dele være stoppet før værktøjet sættes til side FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET 3 Læs instruktionen inden brugen 4 Dobbelt isolering (jordforbindelse unødvendig) 5 Værktøj må ikke bortskaes som almindeligt aald BETJENING

• Fastlåsning af afbryderen til vedvarende drift 7

• Regulering af omdrejningstal til blød start 8

• Justering af maksimal-hastighed 9 Ved hjælp af hjulet C kan maksimalhastigheden justeres trinløst fra lav til høj - tænd værktøjet - lås strömbrytaren - drej hjulet C til den ønskede maximal-hastighed er opnået

• Ændring af omdrejningsretningen 0 - afbryderen A 2 kan ikke aktiveres, hvis retningsskifteren ikke er indstillet korrekt ! ændre kun omdrejningsretningen når værktøjet er standset helt

• Normal boring eller slagboring ! ! vælg kun borefunktion når værktøjet er slukket og stikket er taget ud af stikkontakten

• Ombytning af bits @ - indsæt bit så dybt som muligt i borepatronen ! brug ikke bits med beskadiget skaft

• Indstilling af boredybden #

• Håndtering og styring af værktøjet $ ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) - anvend altid støttegrebet F 2 (kan justeres som vist) - hold ventilationshullerne H 2 utildækkede - pres ikke for hårdt med værktøjet; lad værktøjet gøre arbejdet for dig26

• Ved boring i beton eller mur bør der bruges et konstant tryk

• Ved boring i jernholdige metaller - forbor et mindre hul, når et stort hul skal bores - sørg for at smøre boret en gang imellem med olien

• Splintfri boring i træ ^

• Støvfri boring i vægge &

• Støvfri boring i lofter *

• Boring i iser uden udskridning (

• For ere tips se www.skil.com VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især ventilationshullerne H 2) ! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL- elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com) MILJØ

• Elværktøj, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 5 erindrer dig om dette, når udskiftning er nødvendig

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 97 dB(A) og lydeektniveau 108 dB(A) (standard deviation: 3 dB), og vibrationsniveauet ✱ m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²) ✱ ved boring i metal 4,1 m/s² ✱ ved slagboring i beton 9,0 m/s²

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
