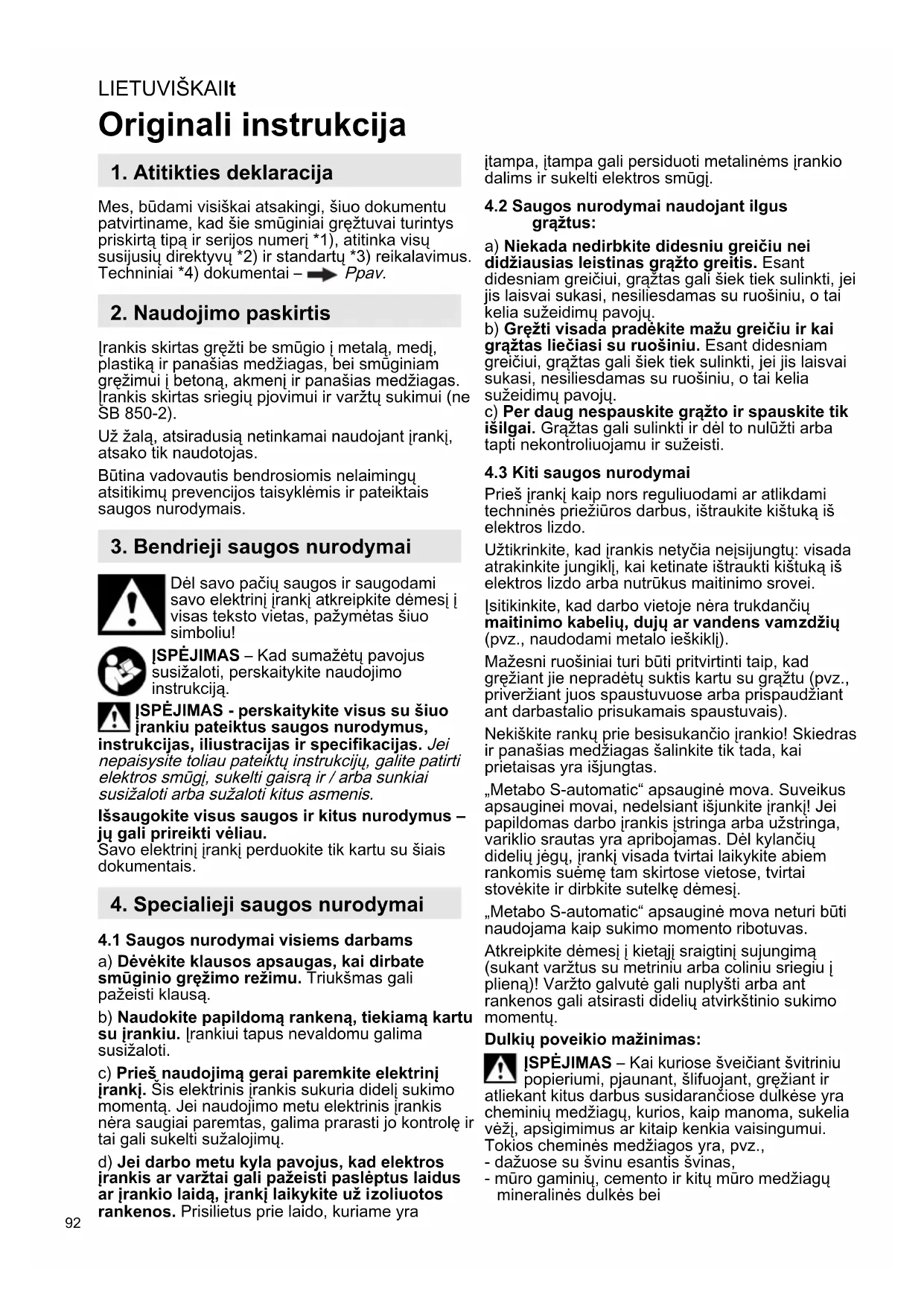

NAUDOJIMO INSTRUKCIJA SBE 8502 METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie smūginiai gręžtuvai turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – → Ppav.

2. Naudojimo paskirtis

Irankis skirtas gręžti be smūgio i metalą, medi, plastiką ir panašias medžiagas, bei smūginiam gręžimui i betoną, akmenį ir panašias medžiagas. Irankis skirtas sriegių pjovimui ir varžtų sukimui (ne SB 850-2).

Už žalą, atsiradusią netinkamai naudojant įrankį, atsako tik naudotojas.

Būtina vadovautis bendrosiomis nelaimingų atsitikimų prevencijos taisyklėmis ir pateiktais saugos nurodymais.

3. Bendrieji saugos nurodymai

Dėl savo pačių saugos ir saugodami savo elektrinį įrankį atkreipkite dėmesį i visas teksto vietas, pažymėtas šiuo simboliu!

İSPĖJIMAS – Kad sumažėtų pavojus susižaloti, perskaitykite naudojimo instrukciją.

JSPĖJIMAS - perskaitykite visus su šiuo įrankiu pateiktus saugos nurodymus, instrukcijas, iliustracijas ir specifikacijas. Jei nepaisysite toliau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir / arba sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite visus saugos ir kitus nurodymus – jų gali prireikti vėliau.

Savo elektrini įrankį perduokite tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

4.1 Saugos nurodymai visiems darbams

a) Devėkite klausos apsaugas, kai dirbate smūginio gręžimo režimu. Triukšmas gali pažeisti klausa.
b) Naudokite papildomą rankeną, tiekiamą kartu su įrankiu. Įrankiui tapus nevaldomu galima susižaloti.
c) Prieš naudojimą gerai paremkite elektrinį įrankį. Šis elektrinis įrankis sukuria didelį sukimo momentą. Jei naudojimo metu elektrinis įrankis nėra saugiai paremtas, galima prarasti jo kontrolę ir tai gali sukelti sužalojimų.
d) Jei darbo metu kyla pavojus, kad elektros įrankis ar varžtai gali pažeisti paslėptus laidus ar įrankio laidą, įrankį laikykite už izoliuotos rankenos. Prisilietus prie laido, kuriame yra

jtampa, jtampa gali persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

4.2 Saugos nurodymai naudojant ilgus gražtus:

a) Niekada nedirbkite didesniu greičiu nei didžiausias leistinas gražto greitis. Esant didesniam greičiui, gražtas gali šiek tiek sulinkti, jei jis laisvai sukasi, nesiliesdamas su ruošiniu, o tai kelia sužeidimų pavoju.
b) Gręžti visada pradėkite mažu greičiu ir kai gražtas liečiasi su ruošiniu. Esant didesniam greičiui, gražtas gali šiek tiek sulinkti, jei jis laisvai sukasi, nesiliesdamas su ruošiniu, o tai kelia sužeidimų pavojų.
c) Per daug nespauskite gražto ir spauskite tik išilgai. Gražtas gali sulinkti ir dėl to nulūžti arba tapti nekontroliuojamu ir sužeisti.

4.3 Kiti saugos nurodymai

Prieš įrankį kaip nors reguliuodami ar atlikdami techninės priežiūros darbus, ištraukite kištuką iš elektros lizdo.

Užtikrinkite, kad įrankis netyčia nejsijungtų: visada atrakinkite jungiklį, kai ketinate ištraukti kištuką iš elektros lizdo arba nutrūkus maitinimo srovei.

Isitikinkite, kad darbo vietoje néra trukdančių maitinimo kabelių, dujų ar vandens vamzdžių (pvz., naudodami metalo ieškiklj).

Mažesni ruošiniai turi būti pritvirtinti taip, kad gręžiant jie nepradėtu suktis kartu su gražtu (pvz., priveržiant juos spaustuvuose arba prispaudžiant ant darbastalio prisukamais spaustuvais).

Nekiškite rankų prie besisukančio įrankio! Skiedras ir panašias medžiagas šalinkite tik tada, kai prietaisas yra išjungtas.

„Metabo S-automatic“ apsauginė mova. Suveikus apsauginei movai, nedelsiant išjunkite įrankį! Jei papildomas darbo įrankis įstringa arba užstringa, variklio srautas yra apribojamas. Dėl kylančių didelių jęgų, įrankį visada tvirtai laikykite abiem rankomis suėmę tam skirtose vietose, tvirtai stovėkite ir dirbkite sutelkę dėmesį.

„Metabo S-automatic“ apsauginė mova neturi būti naudojama kaip sukimo momento ribotuvas.

Atkreipkite dèmesi i kietaji sraigtini sujungimą (sukant varžtus su metriniu arba coliniu sriegiu i plieną)! Varžto galvutė gali nuplyšti arba ant rankenos gali atsirasti didelių atvirkštinio sukimo momentų.

Dulkių poveikio mažinimas:

!SPÈJIMAS – Kai kuriose šveičiant švitriniu popieriumi, pjaunant, šlifuojant, grężiant ir atliekant kitus darbus susidarančiose dulkėse yra cheminių medžiagų, kurios, kaip manoma, sukelia vėžį, apsigimimus ar kitaip kenkia vaisingumui.

Tokios cheminės medžiagos yra, pvz.,

- dažuose su švinu esantis švinas,

- mūro gaminių, cemento ir kitų mūro medžiagų mineralinės dulkės bei

- arsenas ir chromas iš chemiškai apdorotos medienos.

Kiek pavojingas šis poveikis, priklauso nuo to, kaip dažnai atliekate tokio pobūdžio darbus. Siekdami sumažinti šių cheminių medžiagų poveikį dirbkite gerai vėdinamoje vietoje, naudokite leidžiamas naudoti apsaugines priemones, pvz., kaukes nuo dulkių, specialiai sukurtas sulaikyti mikroskopinio dydžio daleles.

Tai taikytina ir kitų medžiagų dulkėms, pvz., kai kurių medienos rūšių (tokių kaip ažuolo ar buko), metalų ar asbesto dulkėms. Kiti žinomi susirgimai yra, pvz., alerginės reakcijos, kvėpavimo takų ligos. Pasirūpinkite, kad dulkės nepatektų i organizmą.

Laikykitės apdirbamoms medžiagoms, darbuotojams, konkretiems darbams ir darbo vietai taikomų direktyvų bei šalyje galiojančių taisyklių (pvz., darbo saugos ir šalinimo reikalavimų).

Susidariusias daleles surinkite jų susidarymo vietoje ir neleiskite kauptis ant aplinkui esančių paviršių.

Specialius darbus atlikite naudodami tinkamus priedus. Taip i aplinką pateks mažiau dalelių.

Naudokite tinkamus dulkių siurbimo įrenginius.

Sumažinkite dulkių poveikį taikydami toliau aprašytas priemones.

• Sklindančių dalelių srauto ir įrankio išleidžiamojo oro nenukreipkite į save, greta esančius asmenis ar dulkių sankaupas.
• Naudokite siurbimo jrenginj ir (arba) oro valytuvus.
• Pasirūpinkite tinkamu darbo vietos vėdinimu ir švara. Tam naudokite dulkių siurblį. Šluojamos arba pučiamos dulkės pakyla į orą.
• Nusiurbkite arba išskalbkite apsauginius drabužius. Nepūskite, nedaužykite ir nevalykite šepečiu.

5. Paveikslèliai

Paveikslėliai pateikiami naudojimo instrukcijos pradžioje.

Simbolių paaiškinimas:

Gręžimas / grażtas

Smūginis gręžimas

Judėjimo kryptis

Varžtu sukimas / varžtas

Lètai

Greitai

6. Apžvalga

A pav.

1 Pavarų perjungimo mygtukas
2 Papildoma rankena / papildoma rankena su virpesių slopintuvu *
3 Grężimo gylio atrama
4 Krumpliaratinis grąžto griebtuvas *
5 Greito užveržimo gražto griebtuvas „Futuro Plus“ *

6 Greito užveržimo gražto griebtuvas „Futuro Top“ *
7 Gręžimo / smūginio gręžimo slankusis jungiklis *
8 Sukimosi greičio parinkties reguliatorius *
9 Impulsų funkcijos reguliatorius *
10 Elektroninių įtaisų signalo indikatorius *
11 Sukimosi krypties perjungiklis *
12 Užrakinimo mygtukas nuolatinio veikimo režimui
13 Jungiklis
14 Rankena (laikymo paviršius)
* priklauso nuo modelio

7. Naudojimo pradžia

Prieš pradėdami naudoti palyginkite, ar informacinėje plokštelėje nurodyta tinklo pa ir tinklo dažnis sutampa su jūsų elektros do duomenimis.

Visada papildomai jirenkite pažaidos srove valdomą jungtuvą (RCD), suveikiantį esant ne snei kaip 30 mA srovei.

Norėdami užtikrinti, kad grąžto griebtuvas tvirtai laikytusi: Po pirmojo gręžimo (laikrodžio klės kryptimi), atsuktuvu tvirtai priveržkite to griebtuvo viduje esantį saugos varžtą. esio kairinis sriegis!

7.1 Papildomos rankenos (2) montavimas → B pav.

Saugumo sumetimais visada naudokite komplekte esančią papildomą rankeną.

Sukdami tvirtai priveržkite papildomą rankeną.

8. Naudojimas

8.1 Grężimo gylio atramos nustatymas C pav.

8.2 Sukimosi krypties, apsauginio transportavimo jtaiso (jjungimo spynos) nustatymas → D pav.

Sukimosi krypties pasirinkimo (11) jungiklj junkite, tik kai variklis išjungtas.

8.3 Grężimo, smūginio grężimo nustatymas → E pav.

Smūginis gręžimas ir gręžimas tik laikrodžio rodyklės kryptimi.

8.4 Pavaros pasirinkimas → F pav.

Mygtuką (1) perjunkite tik tada, kai įrankis stoja (trumpai įjungti / išjungti)

8.5 Impulsų funkcijos nustatymas

G pav.

= Impulsų funkcija nuolat įjungta (kad būtų galima lengvai įsukti ir išsukti priveržtus varžtus, net ir su pažeistomis varžtų galvutėmis. Švariam gręžimui, be išankstinio žymėjimo, į plyteles, aliuminį ar kitas medžiagas.)

LIETUVIŠKAILt

8.6 Išankstinis greičio pasirinkimas H pav.

Rekomenduojami grężimo greičiai nurodyti lentelėje.

8.7 ljungimas / išjungimas

ljungimas, greitis → A pav.: paspausti (13) jungikli.

Norėdami išjungti: atleiskite jungiklj.

Nuolatinio veikimo režimas → A pav.:

Paspaude jungiklj (13), paspauskite užrakinimo mygtuką (12) ir atleiskite jungiklj. Norėdami išjungti, dar kartą paspauskite jungiklj (13) ir tada atleiskite.

! ljungus nuolatinio veikimo režimą, išsprūdęs iš rankų įrankis ir toliau veikia. Todėl įrankį visada tvirtai laikykite abiem rankomis suėmę tam skirtose vietose, tvirtai stovėkite ir dirbkite sutelkę dėmesį.

8.8 Irankių keitimas greito užveržimo grąžto griebtuve „Futuro Top“ (6) → / pav.

Irankio suspaudimas: energingai pasukite įvorę iki galo.

8.9 Irankių keitimas greito užveržimo grąžto griebtuve „Futuro Plus“ (5) → J pav.

Atidarant gražto griebtuvą girdimas triukšmas (funkcinis), nebesigirdi sukant įvorę atgal.

Jei griebtuvas stipriai užveržtas: laikykite gražto griebtuvą veržliarakčiu ant gražto griebtuvo galvutės ir tvirtai sukite įvorę rodyklės kryptimi -1-. Irankio suspaudimas:

• |statykite papildomą darbo įrankį -2- kuo giliau.
• Laikykite atraminį žiedą viena ranka (priklausomai nuo įrangos)
• Sukite įvorę rodyklės kryptimi -3-, kol įveikiamas pastebimas mechaninis pasipriešinimas.
• Dèmesio! įrankis dar nėra įtvirtintas! Toliau energingai sukite (turi „spragtelėti“), kol nebebus galima toliau sukti – tik dabar įrankis yra saugiai įtvirtintas.

Jei įrankio kotas yra minkštas, panaudojus įrankį kotą gali reikėti vėl pritvirtinti.

8.10 Irankiu keitimas krumpliaratiniame grąžto griebtuve (4) → K pav.

8.11 Gražto griebtuvo išsukimas (jsukimui be gražto griebtuvo arba naudojimui su priedais) → L, M arba N pav.

Pastaba dél M, N pav.: Atsukite ir išsukite, kaip parodyta, švelniai stuktelėdami guminiu plaktuku.

Pastaba: uždėjus antgalių užveržimo įvorę (užsakymo Nr. 6.31281), įtvirtinamas į suklio šešiakampį lizdą įkištas atsuktuvo antgalis.

9. Valymas, techninė priežiūra

Greito užveržimo gražto griebtuvo valymas: Po ilgesnio naudojimo, gražto griebtuvo angą laikykite vertikaliai žemyn ir keletą kartų ją visiškai atidarykite ir uždarykite. Susikaupusios dulkės iškrenta iš angos. Rekomenduojama reguliariai valyti išpučiant tvirtinimo griebtuvus ir tvirtinimo griebtuvų angas.

10. Trikčių šalinimas

Elektroninių įtaisų signalo indikatorius (10):

Greitai mirksi – apsauga nuo pakartotinio paleidimo (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S, SBE 1000-2)

Po elektros tiekimo sutrikimo vèl atsiradus įtampai, vis dar įjungtas įrankis savaime nepaleidžiamas dèl saugumo. Išjunkite ir vèl įjunkite įrankį.

Lėtai mirksi – susidėvėje angliniai šepetėliai (SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Angliniai šepetėliai beveik visiškai susidėvėję. Kai angliniai šepetėliai visiškai susidėvi, įrankis išsijungia automatiškai. Anglinius šepetėlius paveskite pakeisti klientų aptarnavimo tarnybai.

Nuolat šviečia – perkrova

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Jei perkrova tęsiasi ilgesnj laiką, yra apribojamas energijos suvartojimas, todėl variklis daugiau nejkaista.

Leiskite įrankiui veikti tuščiaja eiga, kol įrankis atvės ir elektroninių įtaisų signalo indikatorius užges.

11. Priedai

Naudokite tik originalius „Metabo“ priedus.

Naudokite tik tokius priedus, kurie atitinka šioje naudojimo instrukcijoje pateiktus reikalavimus ir specifikacijas.

Gerai pritvirtinkite priedus. Jei naudojate į laikiklį įdėtą įrankį, gerai pritvirtinkite įrankį. Įrankiui tapus nevaldomu galima susižaloti.

Visą priedų asortimentą rasite adresu www.metabo.com arba pagrindiniame kataloge.

12. Taisymas

Elektrinius įrankius gali taisyti tik kvalifikuotas elektrikas!

Apgadintą tinkło laidą galima pakeisti tik specialiu, originaliu „Metabo“ tinkło laidu, kurį galima įsigyti „Metabo“ klientų aptarnavimo tarnyboje.

Jei „Metabo“ elektrini įrankį reikia pataisyti, susisiekite su „Metabo“ klientų aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

Atsarginių dalių sąrašus galite atsisiųsti iš www.metabo.com.

13. Aplinkos apsauga

Vadovaukitės šalyje galiojančiomis aplinkai žalos nedarančio šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo taisyklėmis.

Tik ES šalims: neišmeskite elektrinių įrankių su buitinėmis atliekomis! Pagal Europos direktyvą 2012/19/ES dėl elektros ir

elektroninės įrangos atlieku ir šios direktyvos įgyvendinimą nacionalinėje teisėje panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nedarant žalos aplinkai.

14. Techninės specifikacijos

→ O pav. Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

P_1 =nominalus suvartojimas

P_2 =atiduodamoji galia

n _1 * =greitis tuščiaja eiga

n_2^*=greitis su apkrova

ø max. =didžiausias gręžimo skersmuo

s max. =didžiausias smūgių dažnis

b =gražto griebtuvo tvirtinimo plotis

G =grežimo suklio sriegis

H =grežimo suklys su šešiakampiu lizdu

m =svoris

D =užveržimo kakliuko skersmuo

Išmatuotosios vertės nustatytos pagal EN 62841 standartą.

□ lrenginio apsaugos klasè – II

kintamoji srové

Nurodytos techninės specifikacijos gali keistis (pagal galiojančius standartus).

* Dél didelès energijos aukšto dažnio trukdžių sukimosi greitis galí svyruoti. Kai trukdžiai susilpnėja, sukimosi greitis nebesvyruoja.

Emisijos vertés

Sios vertės leidžia įvertinti elektrinio įrankio emisijas ir palyginti įvairius elektrinius įrankius. Faktinis poveikis gali būti didesnis arba mažesnis: tai priklauso nuo naudojimo sąlygų, elektrinio įrankio arba naudojamų darbo įrankių būklės. Vertindami vertes taip pat atsižvelkite į darbo pertraukas ir laikotarpius, kai įrankio apkrova mažesnė. Remdamiesi apskaičiuotu įvertinimu, nustatykite reikiamas naudotojo apsaugos priemones, pvz., organizacines priemones.

Vibraciju bendroji vertė (trijų krypčių vektorių suma) nustatyta pagal EN 62841:

a_h, ID =vibracijos intensyvumas (smūginis gręžimas i betoną)

a_h,D =vibracijos intensyvumas (grežimas i metalą)

K_h, ID, K_h, D = neapibrėžtis (vibracija)

lprastai skleidžiamas A svertinis triukšmo lygis:

L_pA =garso slègio lygis

L_WA =garso galios lygis

K_pA, K_WA = neapibrežtis

Dévékite klausos apsaugos priemonę!
