КОЛДОНУУЧУ КОЛДОНМОСУ SBE 8502 METABO

10. Акаулыктарды жою

Жанып туру - артык жуктеме

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

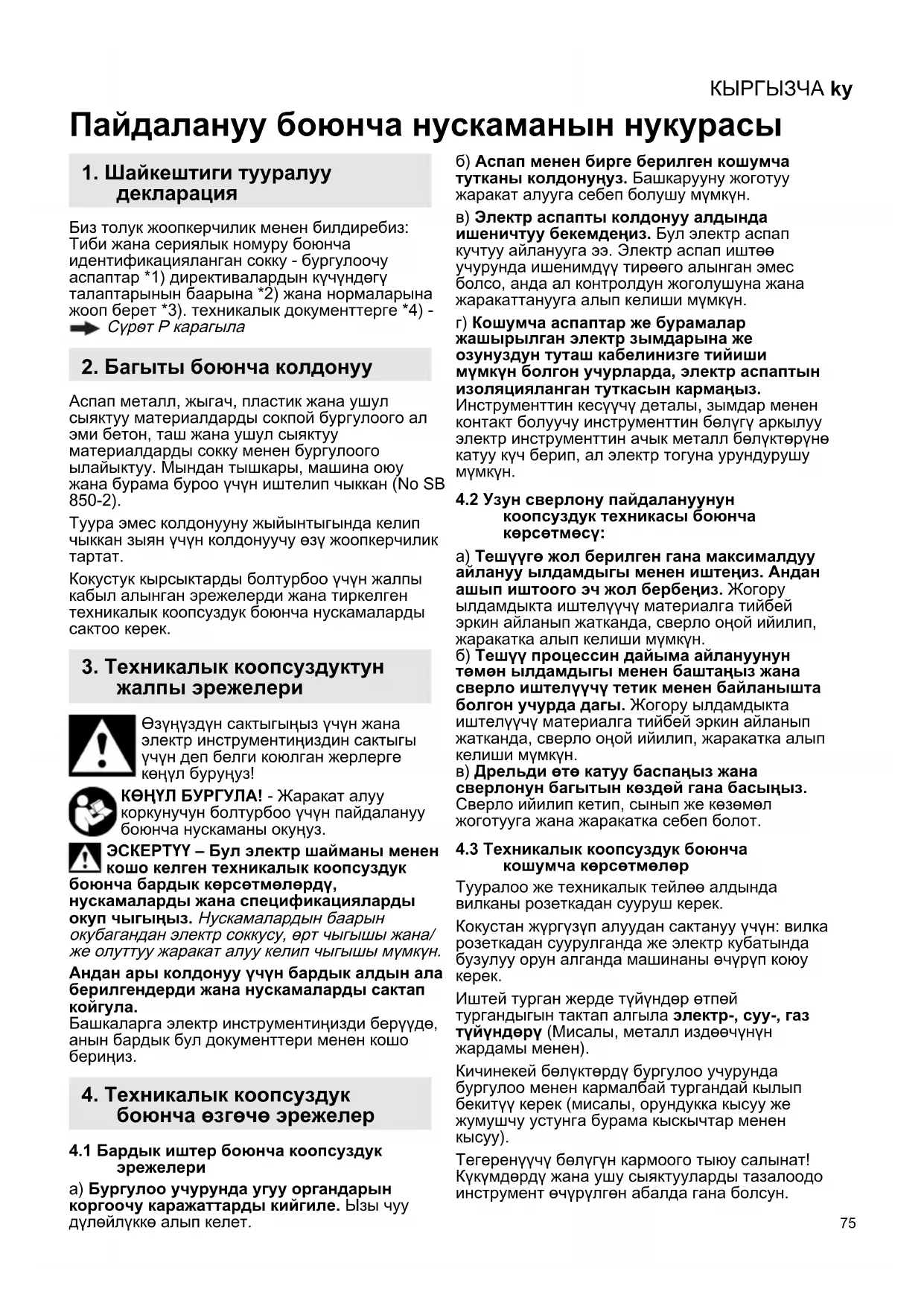

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз толук жоопкерчилик менен билдиребиз: Тиби жана сериялык номуру боюнча идентификацияланган сокку - бургулоочу аспаптар *1) директивалардын күүндөгү талаптарынын баарына *2) жана нормаларына жооп берет *3). техникалык документтерге *4) - Сурөт Р карагыла

2. Багыты боюнча колдонуу

Аспап металл, жыгач, пластик жана ушул сыяктуу материалдарды сокпой бургулоого ал эми бетон, таш жана ушул сыяктуу материалдарды сокку менен бургулоого ылайыктуу. Мындан тышкары, машина оюу жана бурама буроо учүн иштелип чыккан (No SB 850-2).

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн колдонуучу өзү жоопкерчилик тартат.

Кокустук кырсыктарды болтурбоо учүн жалпы кабыл алынган эрежелерди жана тиркелген техникалык коопсуздук боюнча нускамаларды сактоо керек.

3. Техникалык коопсуздуктун жалпы эрежелери

Өзүнүздүн сактыгыңыз үчүн жана электр инструментиңиздин сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

КӨНУЛ БУРГУЛА! - Жаракат алуу коркунучун болтурбоо учүн пайдалануу боюнча нускаманы окуңуз.

ЭСКЕРТУУ – Бул электр шайманы менен кошо келген техникалык коопсуздук

боюнча бардык көрсетмөлөрдү, нускамаларды жана спецификацияларды окуп чыгыңыз. Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/ же олуттуу жаракат алуу келип чыгышы мүмкүн.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Башкаларга электр инструментицизди берүүдө, анын бардык бул документтери менен кошо бериңиз.

4. Техникалык коопсуздук боюнча өзгөчө эрежелер

4.1 Бардык иштер боюнча коопсуздук эрежелери

а) Бургулоо учурунда угуу органдарын коргоочу каражаттарды кийгиле. Ызы чуу дулөйлуккө алып келет.

б) Аспап менен бирге берилген кошумча тутканы колдонунуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн.
в) Электр аспапты колдонуу алдында ишеничтуу бекемдениз. Бул электр аспап кучтуу айланууга ээ. Электр аспап иштөө учурунда ишенимдүү тирөөго алынган эмес болсо, анда ал контролдун жоголушуна жана жаракаттанууга алып келиши мүмкүн.
г) Кошумча аспаптар же бурамалар жашырылган электр зымдарына же озунуздун туташ кабелинизге тийиши мүмкүн болгон учурларда, электр аспаптын изоляцияланган туткасын кармаңыз.

Инструменттин кесүүчү деталы, зымдар менен контакт болуучу инструменттин бөлүгү аркылуу электр инструменттин ачык металл бөлүктөрүнө катуу күч берип, ал электр тогуна урундурушу мүмкүн.

4.2 Узун сверлону пайдалануунун коопсуздук техникасы боюнча көрсетмөсу:

a) Тешууге жол берилген гана максималдуу айлануу ылдамдыгы менен иштећиз. Андан ашып иштоого эч жол бербећиз. Жогору ылдамдыкта иштелүүчү материалга тийбей эркин айланып жатканда, сверло оной ийилип, жаракатка алып келиши мүмкүн.
б) Тешүү процессин дайыма айлануунун темөн ылдамдыгы менен баштаңыз жана сверло иштелүүчү тетик менен байланышта болгон учурда дагы. Жогору ылдамдыкта иштелүүчү материалга тийбей эркин айланып жатканда, сверло оңой ийилип, жаракатка алып келиши мүмкүн.
в) Дрельди ёте катуу баспаңыз жана сверлонун багытын көздей гана басыңыз. Сверло ийилип кетип, сынып же көземөл жоготууга жана жаракатка себеп болот.

4.3 Техникалык коопсуздук боюнча кошумча көрсетмөлөр

Тууралоо же техникалык тейлөө алдында вилканы розеткадан сууруш керек.

Кокустан жүргүзүп алуудан сактануу үчүн: вилка розеткадан суурулганда же электр кубатында бузулуу орун алганда машинаны өчүруп коюу керек.

Иштей турган жерде түйүндөр өтпей тургандыгын тактап алгыла электр-, суу-, газ түйүндөру (Мисалы, металл издөөчүнүн жардамы менен).

Кичинекей бөлүктөрдү бургулоо учурунда бургулоо менен кармалбай тургандай кылып бекитүү керек (мисалы, орундукка кысуу же жумушчу устунга бурама кыскычтар менен кысуу).

Тегеренүүчү бөлүгүн кармоого тыюу салынат! Күкүмдөрдү жана ушу сыяктууларды тазалоодо инструмент өчүрүлгөн абалда гана болсун.

КЫРГЫЗЧАку

Коопсуздук муфтасы иштеп кетсе, шайманды дароо өчүрүңүз! Эгерде кошумча шайман тыгылып калса же колго түшүп калса, кыймылдаткычка кубат агымы чектелет.

Жумшалган кубаттулуктүн күчтүүлүгүнөн улам, машинаны ар дайым эки кол менен туткасынан кармап, туруктуу абалга жеткирип, андан соң жумушка көңүл буруу керек.

Metabo S-автоматтык ашыкча жуктөө муфтасын моментти чектегич катары колдонууга болбойт.

Катуу винттелген бургулоо учурда көңүл буруу керек (метрикалык же дюймдук буроолорду болотко буроо)! Бураманын башы үзүлүп кетиши мүмкүн, же жогорку вылдамдыктагы тескери айлануу болушу мүмкүн.

наждактуу сүргүсу менен жылмалоочу станокторду колдонгондо, жылмалоодо, аралоода, кезөөдө жана башка жумуштарда пайда болгон айрым чаң түрлөрүндө рак, тубаса кемтик жана репродуктивдүү функциянын башка ооруларын чакыруучу химиялык заттар камтыллышы мүмкүн. Мындай химиялык заттардын айрым мисалдары:

- коргошундуу боёктон чыккан коргошун,

- кирпичтен, цементтен жана башка тизүү материалдарынан чыккан минералдуу чаң жана

- химиялык дарылоодон їткөн жыгачтан чыккан мышьяк жана хром.

Бул кыйынчылыктардан келип чыкчу коркунуч операторлор мындай жумушту канчалык көп аткарганына жараша айырмаланат. Бул химикаттардын таасирин азайтуу учүн жакшы аба айланган бөлмөдө, бекитилген жеке коргоо каражаттары, мисалы, микроскоптук бөлукчөлөрдү чыпкалоо учүн атайын иштелип чыккан чаңдан коргоочу беткаптар менен иштөө керек.

Бул башка материалдардын да чацына тиешелүү, мисалы, дарактын айрым түрлөру (дуб же бук дарагынын чаңы), металлдар, асбест. Башка кеңири тараган ооруларга аллергиялык реакциялар, дем алуу органдарынын оорулары кирет. Бөлүкчөлөрдү оператордун организмине киргизбеш керек.

Колдонулган материалдар, жумушчулар, иштин түру боюнча жана иш жүргүзүлгөн жерде белгиленген нускамаларды жана улуттук эрежелерди (мисалы, техникалык коопсуздук жана эмгек гигиенасы, утилизация боюнча эрежелерди) сактоо керек.

Бөлүкчөлөр айлана боюнча тарабашы үчүн аларды пайда болгон жеринен чогултуу керек.

Иштин ар бир түруне ылайыктуу аксессуарларды колдонгула. Аны менен айлана-чейреге бөлүкчөлөр азыраак чандалат.

Чанды кетируүү үчүн тийиштүү чаң соргучтарды колдонгула.

Чандын зыян таасирин төмөндөткулө:

- пайда болгон зыян бөлүкчөлөрдүн нугун жана жабдыктардын чачылуучу газдарын өзүңөргө,

жаныңардагы адамдарга же туруп калган чанга багыттабагыла,

• аба соргучту жана/же аба тазалагычтарды колдонгула,
• Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чанды кайра көтөрөт.
• Коргоочу кийимди атайын чан соргуч менен тазалап же жууш керек. Уйлебе, чаппа жана щетка менен тазалаба.

5. Иллюстрациялар (сүрөттөр)

Иллюстрацияларды эксплуатациялоо нускамасынан башынан караңыз.

Символ түшүндүрмөсу:

Бургулоо / Бургулоо аспап

Сокку бургулоо

Кыймылдын багыты

Буроо / винт

Жай (шашпай)

Te3

6. Кыскача билдируу

Cypot A

1 Режимди которую баскычы
2 Кошумча тутка / Титирөөнү басандатуучу кошумча тутка*
3 Бургулоо терендиги
4 Тиштүү түйүнчөктүн бургулоо патрону *
5 Futuro Plus ачкычсыз бургулоо патрону *
6 Futuro Top ачкычсыз бургулоо патрону *
7 Которгуч (бургулоо / сокку бургулоо)
8 Білдамдык кодун иреттөө үчүн дөңгөлөк *
9 Импульстук функциялар үчүн дөнгөлөк *
10 Электрондук сигналдык индикатор *
11 Айлануу багытын которую*
12 Узакка иштетүү режими үчүн бекитүүүчү баскыч
13 Которгуч
14 Туткасы (Тутканын бети)
топтолушуна жараша

7. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чыналуусу жана жыштыгы сиздин кубат жеткируүүнүздүкүнө туура келерин тактаңыз.

Коргоочу өчүрүү жабдыгын (КӨЖ) 30 мА максимальдуу иштетүү тогу менен ар дайымүү керек.

Бургулоо жабдуусун ишенимдүү кармоону камсыз кылуу үчүн: Биринчи бургулоодон н (оңго) бурагычты пайдаланып, бургулоочу патрондун ичиндеги айланма болтту (эгерде бар болсо/моделине жараша)

отвертка менен бекемдециз. Сак болунуз, сол жактан кетет!

7.1 Кошумча туткасын (2) орнотунуз Сүрөт В

Коопсуздук максатында, ар дайым тиркелген кошумча туткаларды колдонуу.

Кошумча туткасын бурап бекемдеңиз.

8. Колдонуу

8.1 Терендетууну чектоөну ырастаңыз → Сүрөт С

8.2 Айлануу багытын, транспорттук камсыздоону (кулпулоону күйгүзүү) ырастаңыз → Сүрөт D

Aйлануу багытын тандагычты (11) мотор тынчып турганда гана жандырыңыз.

8.3 Бургулоо, Сокку бургулоо → Сүрөт Е Сокку бургулоо жана бургулоо он тараптуу кыймылдоодо гана болот.

8.4 Білдамдыкты тандоо → Сүрөт F

Машина иштеп турганда гана (1) баскычын которуюшурунуз (кыскача күйгүзүп / өчүрүңүз).

8.5 Импульстун функциясын жөндөө Сүрөт G

Q = Импульстук функция ар дайым күйүп турат (буралган бурамалардын баштары жабыркаганда дагы, бекемделген бурамаларды оной бурап киргизүү үчүн). Плиткаларда, алюминийде же башка материалдарда тешилбестен таза бургулоо үчүн.)

8.6 Ылдамдыкты алдын-ала тандоо Сүрөт Н

Бургулоонун сунуш кылынган ылдамдыгын таблицадан караңыз.

8.7 Күйгүзүү/Өчүрүү

Куйгузүү, ылдамдык → Сүрөт А: Которгуч баскычын (13) басуу.

Өчуруу учун которую баскычын бош кою керек.

Ар дайым күйгүзүлгөн → Сүрөт А: ачкычтын туткасы басылганда, (13) (12) кулптоо баскычын басып, которуютун туткасын коё берициз. Өчүрүү үчүн которуюту (13) кайра басыңыз жана бошотунуз.

Узак убакытка күйгүзүлгөндө, машина колдон бошотулганда да иштей берет.

Ошондуктан, машинаны ар дайым эки кол менен туткасынан кармап, туруктуу абалга жеткирип, андан соң жумушка көңүл буруу керек.

8.8 Futuro Top ачкыңсыз бургулоочу патрондун шайманын алмаштырүү (6) → Сүрөт I

Аспапты крысыңыз: женди ал токтоп калгыча бекем буруңуз.

8.9 Futuro Plus ачкычсыз бургулоо патрону үүүн шайманды алмаштырүү (5) → Сүрөт J

Бургулоо патрону ачылгандан кийин угулган дабыш (функционалдуулукка байланыштуу) патронду карама-каршы буроо аркылуу өчүруүлет.

Бургулоо патрону абдан катту жабылган учурда: Айры ачкычынын жардамы менен бургулоо патронун анын башына бекемдеп жана патронду жебе багытына-1- бураңыз.

Патронду кысуу:

- Алмаштырылуучу шайманды-2- аспаптын ичине болушунча терецирээк жайгаштыруу.

- Женди жебе багыты боюнча -3- бурап, механикалык каршылык көрүнгөнге чейин буруңуз.

- Көңүл бурунуз! Аспап азырынча акырына чейин буралган эмес! Айландырууну улантыңыз ("чык" деген дабыш болуш керек), мындан ары айлантууга мүмкүн болбой калганга чейин- эми гана аспап ишенимдүү түрдө буралды.

Аяк жагы жумшак болсо, бургулоо убагында бир аздан кийин крысып койгула.

8.10 Тиштуу бургулоочу патрондун шайманын алмаштыруу (4) → Сүрөт К

8.11 Бургулоочу патронду бурап чыгыңыз (бургулоочу патронсуз винттөө үчүн же аксессуарлар менен колдонуу үчүн) → Сүрөт L, M же N

Эскертүү сүрөт М. N: Резина балка менен көрсөтүлгөндөй ақырын таптап, бошотуп, бурап алыңыз.

Эскертуу: Битти кысуучу жен (заказ номери 6.31281) бекитилгенде, шпинделдин алты бурчтугуна киргизилген бурагычтын учу ордунда кармалат.

9. Тазалоо, техникалык тейлөө

Тез чыгарылуучу бургулоо патронун тазалоо: Узак убакыт колдонгондон кийин бургулоо патронун темөнгө – перпендикуляр каратыңыз жана бир нече жолу толук ачып-жабыңыз. Чогулган чаң тез алынуучу патронунан түшөт. Тазалоочу спрейди кыскыч жаак менен кыскыч тешиктерге бат-бат колдонууга сунуш кылынат.

10. Мүчүлүштүктөрдү оңдоо

Тез жылпылыктоо – кайрадан иштеп кетуудөн коргоо

Электр кубаты үзүлгөндөн кийин чыналуу кайра келгенде, дагы деле күйүүп турган машина коопсуздук максатында кайра күйгүзулбөйт. Машинаны өчүруүп, кайра күйгүзүңүз.

Жай жыпылыктаса - көмуртек щеткалары эскирген

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Көмүртек щеткалары дээрлик толугу менен эскирген. Көмүртек щеткалары толугу менен эскиргенде, машина автоматтык түрдө өчүп калат. Көмүртек щеткаларын сервис менен алмаштырыңыз.

Туруктуу жарык - ашыкча жук

(SBEV 1300-2, SBEV 1300-2 S, SBEV 1100-2 S)

Эгерде машина узак убакытка ашыкча иштетилсе, анда энергия сарпталышы чектелип, мотор андан ары ысып кетпейт.

Шайман муздагыча жана электрондук сигнал индикатору өчкүче, аны куру жүрүште иштетиңиз.

11. Аксессуарлар

Metabo фирмасынан чыккан тупнуска тетиктерди гана колдонуу сунушталат.

Ушул баракчада келтирилген талаптарга жана мунөздөмөлөргө тийиштүү аксессуарларды гана колдонгула.

Аксессуарларды бекем орнотунуз. Электр шайманын кармагычта иштетип жатканда: электр шайманын бекем орнотунуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн.

Аксессуарлардын толук ассортиментин www.metabo.com сайтынан же башкы каталогдон караңыз.

12. Ремонт

Электринструментти ремонттоо атайлашылган тейлөө устаканаларында жүргүзүлүшү керек!

Бузулган тармак кабелин тупнуска Metabo кабели менен гана алмаштыруу керек. Аны Metabo тейлее борборунан сатып алууга болот.

Metabo фирмасынын электр жабдыктарын ремонттоо учун Metabo екулчүлүгүне кайрылыңз. Даректерди www.metabo.com сайтынан табасыздар.

Камдыктардын тизмесин www.metabo.com сайтынан жуктөп аласыздар.

13. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана

аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук

жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрегө зыян келтирбегендей қылып ыргытыш керек.

14. Техникалык шарттары

Сурет О. Техникалык прогресске ылайык отүүлөрдү киргизүү укугубуз сакталат.

P_1 =Номиналдуу керектелүүчү кубат P_2 =Чыгүүчү кубат

n_1^*=Жуксуз айлануу жыштыгы

n_2^*=Жук астындагы ылдамдык

max =бургулоонун максимальдуу диаметри

s max. =соккулардын максимальдуу саны

b = Бургулоо патронунун чак аралыгы

G = Бургулоо шпинделинин кескичи

Н = Алты бурчтуу башы бар бургулоо шпиндели

m =салмагы

D = Кысуучу моюндун диаметри

Өлчөөнүн мааниси EN 62841 стандартка ылайык аныкталат.

II класстагы жабдык

\~Өзгөрмө агын

Берилгендер киргизүүлөрдүн эсеби менен берилген (учурдагы стандарттарга ылайык).

* Жогорку жыштыктагы жогорку энергиянын кийлигишууусу вылдамдыктын езгөрүүсүн шартташы мүмкүн. Тоскоолдуктар баса?даганда, термелүүлөр токтойт.

Калдыктар

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же төмөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана төмөн фазасын баалоо үчүн карагыла. Берилген бааларга ылайык колдонуучу үчүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын.

Дирилдөөнүн жалпы өлчөму (уч багыттын вектордук суммасы) EN 62841 ылайык аныкталган:

a_h, ID =Дирилдөөнүн чыгышынын олчому (бетондогу сокку бургулоо)

a_h,D =Дирилдөө чыгышынын өлчөмү (Металлды бургулоо)

K_h,ID, K_h,D=A_HbKcSb3d6k (дирилдөө)

Ызы чуунун деңгээли:

L_pA =акустикалык басым

L_WA = акустикалык кубаттулук

K_pA, K_WA = Аныксыздык

Коргоочу кулак бекиткичтерди колдонгула!

EAC

Алуучу үчүн маалымат:

Шайкештик тастыктамасы:

№ ТС RU C-DE.БЛ08.В.00919, жарактуу мөөнөтү 27.10.2017-ж. баштап 26.10.2022-ж. чейин, «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации» внумду тастыктоо органы тарабынан берилген; Дареги(юр. жана факт боюнча): 153032, Россия Федерациясы, Иванов обл., Иваново ш., Станкостроителей көч., 1; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аккредитация аттестаты № RA.RU.11БЛ08, 24.03.16-ж., Федералдык аккредитация кызматы тарабынан берилген

Өндүрүүчү өлкө: Венгрия

Өндүрүүчү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Россиядагы импорттоочу:

Өндүрулгөн күнү шаймандын энтамгасында көрсөтүлгөн 10 орундуу сериялык номеринде шифрленген. 1-сан жылын билдирет, мисалы, «4» саны буюмдун 2014-жылы өндүрулгөнүн билдирет. 2 жана 3-сандары өндүрулгөн жылдагы айды билдирет, мисалы, «05» - май

Буюмдун колдонуу мөөнөтү 7 жыл.

Өндүруүлгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан караңыз).
