Produkto tipas	Dekoratyvinis virtuvės gartraukis
Prekės ženklas	ELICA
Modelis	OM AIR POP
Plotis (cm)	90
Gylis (cm)	50
Aukštis (cm)	60-120 (teleskopinis)
Svoris (kg)	15
Elektros maitinimas	220-240 V ~ 50 Hz
Maksimali galia (W)	250
Maksimalus oro srautas (m³/h)	650
Maksimalus triukšmo lygis (dB(A))	65
Apšvietimas	LED, 2 x 3 W
Greičių skaičius	4, iš jų vienas intensyvus
Valdymo tipas	Elektroninis mygtukais
Riebalų filtro tipas	Aliuminis, plaunamas indaplovėje
Anglies filtras (neprivalomas)	Taip, keičiamas
Oro išleidimo anga (mm)	150
Specialios funkcijos	Laikmatis, prisotintas filtras, infraraudonųjų spindulių nuotolinio valdymo pultas
Filtrų priežiūra	Plovimas kas 2 mėnesius įprastu ciklu
Išorės priežiūra	Minkšta šluoste ir neabrazyvine priemone
Saugumas	Automatinis išsijungimas perkaitimo atveju
Atsarginės dalys yra	Filtrai, lemputės, nuotolinio valdymo pultas
Taisomumas	Taisomumo indeksas 8,2/10
Garantija	2 metai dalims ir darbui

Dažnai užduodami klausimai - OM AIR POP ELICA

Kaip sumontuoti OM AIR POP gartraukį?

Patikrinkite, ar siena atlaiko svorį (15 kg). Išgręžkite skyles kaiščiams (pateikiami) ir pritvirtinkite gartraukį prie sienos. Prijunkite oro išleidimo angą prie 150 mm ortakio. Prijunkite prietaisą prie 220 V lizdo. Jei naudojate recirkuliacinį režimą, pridėkite anglies filtrą.

Kaip išvalyti riebalų filtrus?

Nuimkite aliumininius filtrus (spaustukai arba mygtukai). Išplaukite juos indaplovėje ne aukštesnėje kaip 65°C temperatūroje arba rankomis su švelniu plovikliu. Nenaudokite baliklio. Įdėkite juos atgal visiškai išdžiūvus.

Kaip pakeisti anglies filtrą?

Anglies filtras naudojamas recirkuliaciniame režime. Atsegkite senąjį ir įdėkite naująjį. Keiskite kas 3-6 mėnesius pagal naudojimą.

Kodėl mano gartraukis triukšmauja?

Triukšmą gali sukelti užsikimšęs filtras, netvirtas montavimas arba variklio gedimas. Išvalykite filtrus ir patikrinkite, ar gartraukis tvirtai pritvirtintas. Normalus triukšmo lygis yra 45-65 dB priklausomai nuo greičio.

Kaip naudoti nuotolinio valdymo pultą?

Infraraudonųjų spindulių nuotolinio valdymo pultas leidžia įjungti/išjungti, reguliuoti greitį ir laikmatį. Nukreipkite jį į imtuvą (logotipą) ant gartraukio. Veikimo atstumas apie 5 metrus. Pakeiskite bateriją (CR2032), jei ji neveikia.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite elektros maitinimą (lizdas, saugiklis). Jei LED apšvietimas neįsijungia, išbandykite kitą suderinamą lemputę (G4 3W). Jei variklis nesisuka, susisiekite su klientų aptarnavimo tarnyba.

Kaip nustatyti laikmatį?

Paspauskite Laikmačio mygtuką: gartraukis automatiškai išsijungs po 10 minučių (pagal numatytuosius nustatymus). Galite pratęsti iki 30 minučių paspausdami kelis kartus.

Ar gartraukis gali veikti ištraukimo režimu?

Taip, OM AIR POP gartraukis sukurtas ištraukimo režimui (išorinis išmetimas) per 150 mm ortakį. Recirkuliaciniam režimui reikalingas anglies filtras.

Kokias lemputes naudoti?

Naudokite G4 tipo LED lemputes, maks. 3 W, įtampa 12 V. Pakeiskite abi vienu metu, kad apšvietimas būtų vienodas.

Kaip gauti atsargines dalis?

Kreipkitės į ELICA techninės priežiūros centrą arba įgaliotąjį prekiautoją. Galite užsisakyti filtrus, nuotolinio valdymo pultą, lemputes ir laikiklius. Turėkite serijos numerį (ant vardinės plokštelės).

NAUDOJIMO INSTRUKCIJA OM AIR POP ELICA

LT - Montavimo ir naudojimos instrukcija

Grieztai lakykites naudojimosi instrukciju. Gamintojas neprisiima jokios atsakomybès, jei montuoanj pretaisa buvo nesilaikoma naudojimosi instrucjoje nurodyt taisykliu ir tokiu budu pretaisas sugedo, buvo pazeistas ar užsideg. Gartraukis skirtas dumams ir garams, susidariusiem gaminant maista, išraukti. Jis skirtas naudoti tik namuose.

Svarbu saugoti sias instrukcjjas, kad galétuméte jas bet kuriuo metu pasiskaityt. Jei gamin' parduotuméte, perleistuméte kitiems ar/perkeltuméte kitai vieta, jsitikinkite, kad instrukcjisos liktu kartu su gaminiu.
- ldémiai perskaity kite instrukcjias: jose pateikta svarbi informacija apie idiegima, naudojima ir sauguma.
- Nekeiskite elektriniu ar mechaniniu gaminio ar iskrovimo vamzdziu savybiu.
- Prieš igrendami gaminí, patikrinkite visus jo componentus, ar nepažeisti. Jei pažeisti, nutraukite igrengimo darbus ir susisiekite su platintóju.

Pastaba: (^*) "simboliu pažymétos dals yra papildomi priedai, tiekiami tik su tam tikrais modelais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiuroje, taciau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Saugos taisyklès

Pries atlikdami bet kokius valymo ar prieziuros veiksmus, atjunkite gartraukj nuo elektros tinklo iStraukdami maitinimo laido kiistuka ar isjungdami pagrindinj namojungikli.
- Atlikdami visus montavimo ir prieziūros darbus mūvěkite darbines pirstines.
- Vaikai nuo 8 metu amziaus ir asmenys su ribotomis fizinemis, jutimo ar psichinemis galimybemis, ar neturintys patirties ar reikalingu ziniu, gali naudoti aparata su prieziura arba gave atitinkamas instrukcijas apie saugu aparato naudojima bei suprata visus pavojus, susijusius su jo naudojimu.
- Vaikai turi buti prižiūrimi, kad nežaistu su irenginiu.
- Valymas ir prieziura negali buti atliekama vaiku be prieziuros.
- Patalpoje turi buti pakankama ventiliacija, kai virtuvinis gartraukis naudiojas vienu metu kartu su kitais irenginiais, naudiojanciais duju ar kitu

medziagdegima.

• Gartraukis turi buti daznai valomas tiek is vidaus, tiek is isorès (MAZIAUSIAI VIENA KARTA PER MENESI), bet kuriuo atveju rekomenduojama vadovautis prieziuros instrukcjose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrug keitimo ir valymo instrukciju, gali kilti gaisro pavojus.
  Grieztai draudziama gamintipatiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šiu instrukciju vadove esanziame priežiūros skyriije nurodytus lempu tipus.

Atviros liepsnos naudojimas pazeidzia filtrus ir gali sukelti gaisra, del to jos būtina vengti.

Kepimas turi buti nuolatos stebimas, kad ikaites aliejus neuzsidegtu.

DEMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karstos.

• Nejunkite jrenginio prie elektros tinklo, koljis nera visiskai sumontuotas.

Grieztai laikykites vietinés valdžios pateiktu taisykiu del ismetamu dumu techniniu matmenu ir saugumo.
- Isiurbiamas oras negali buti isleidziamas i vamzdynanaudojama dumu, susidariusiu del duju ar kitu medziagudegimo, ismetimui.
- Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempu, nes rizikuojate elektros nutrenkimu.
- Niekuomet nenaudokite gartraukio tinkamai nesumontave grotiliu!
- Gartraukis JOKIAIS BUDAIS negali buti naudiojas, kaip atrama, nebent aiiskiai nurodyta kitaip.
- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varztus, o jeigu ju negave, naudokite tinkamo tipo varztus.
- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
- Iskilus dvejonems, kreipkites i galiota aptarnavimo centra, ar panašu kvalifikuota personala.

DÉMESIO!

• Netinkamai sumontavirus varžtus irKitas tvirtinimodetales nurodytas siose instrukcjose, gali kilti pavojsu elektra.
• Nenaudoti su atskiru programavimo itaisu, laikmaciu, nuotoliniu valdymo pultu arba bet kuriu zu kitu

Pastaba: galimi išorinës išvaizdos trukumai turi buti suprantami kaip ypatingos produkto charakteristikos.

Sis prietais pažymétas remiantis ES Direktyva 2012/19/EC dé elektrós ir elektronínes irangos attleku, (EE| attleku). Pasirūpindamas, kad sis gaminys butei ismestas tinkamai, vartotojas pada eda isvengti neigiamu pasekmiu aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinëms atlekoms, o turi būti pristatyas i tam tkra atlieku surinkimo punkta elektrini ir elektroniui aparatu pakartotiniam panaudojimui. Gaminí ismeskite laikydamiesi vietiniu atlieku salinimo normu. Norédami gauti daugiau informacjos apie šio gaminio apdorojima, rinkima ar pakartotinii panaudojima, kreipkitës i specialia vietine jstaiga, buitiniu attleku rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietais suprojektuotas, ibandytas ir pagamantas pagal:

Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveiki aplinkai: Kai pradedate virti, junkite gartrauki, nustatykite maziausia greiti ir, baige virti, palikite ji veikti dar kelioms minutems. Padidinkite greiti tik tuomet, jei susikaupia dung dumu ar garu, o forsutaja veiksena naudokite tik krašutiniais atvejais. Kad išlaikytumete kvapu sugérimo efektyvuma, keiskite angles filtr(a-us). Kad išlaikytumete riebalu filtro(-us) veiksminguma, valykite ji (juos). Naudokite didžiausio siame vadove nurodyto skersmens kanalus, kad išlaikytumete prietaiso efektyvuma ir sumažintumete jo sklearnidžiama triuksma.

Naudojimas

Gaubtas skirtas naudoti vidinés recirkuliacijos filtravimo režimu.

Dumai ir garai, susidarantys valgio gaminimo metu, itraukiami i gaubto vidu, filtruojamir isvalomi per riebalu filtra (-us) ir angliae filtra (-us), kuris (-ie) TURI buti gaube.

Svarbu

Galima jsigyi ištraukiamosios verssjos componentu rinkini. Siuo atveju nereikia montuoti angies filtro.

Be to, istraukiamosios versijos componentu irengimas gali skirtis nuo aprasyto sioje instrukcijn knygelije, todel pries irengdami gaubta, nusipirkite istraukiamosios versijos componentu rinkini ir perskaitykite prie rinkinio pridedamas

instrukojas.

Irengimas

Tiek elektrines, tick mechanines detales turi sumontuoti specializuotas personas.

Jei virykle elektré, mažiausias atstumas tarp virykles kaitlentés paviršiaus ir Žemiausios virtuvinio gaubto dalies tun buti 50cm, o jei virykle dujiné ar kombiniota - 65cmo jei virykle dujiné ar kombiniota.

Jei dujinés virykles irengimo instrukcijoje nurodomas didesnis atstumas, butina tai atsizvelgti.

Prijungimas prie elektros tinklo

Elektros tinklo itampa turi atitiki ant etiketés, esancios gaubto viduje, nurodyta itampa.

Gaminys skirtas tiesiogiai prijungti prie elektros maitinimo tinklo, todél, vadovaudamiesi montavimo taisyklémis, prijunkite dvipoli jungikli pagal III patikimumo kategorijos normas, kad per didelés itampos atveju būtgu garantuotas visiskas tinklo atjungimas.

DÉMESIO! Prie detalles B (tvirtinimo prie lubu laikiklis), pridedamas laidas (geltonas-zalias), kurj reikia prijungti prie buitinio elektrós prietaiso zemés liao. 16-17 pav.

DÉMESIO! Atsargiai elkites su likusia liao dalimi, nes ngu atveju galite prietaisa sugadinti, o ji naudojantis ar uojantis asmu gali patirti elektrós šoka.

Démesio! Sujungimo laida, pakeisti turi igalioti technikos specialiastai.

Montavimas

Pries pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
  Pašalinkite aktyviosos angliae filtra (-us), jeijis (jie) yra komplekte, (taip pat ziurekite atitinkama pastraipaj). Ji (juos) reikia jmontuoti tik norint naudoti gaubta filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaibto vidujene rarangos detaliu (pavyzdziui, maieliu su varztais, garantiju ir t.t.), jas isimkite ir saugokite.

Sios rushiya gubta reikia pritvirtintiprie lubu.

Itin didelio svorio gaminys: ji kilnoti ir montuoti privalo du ar daugiau asmenu.

Jei prie gaubto yra tvirtinimo pleistai, pritaikyt daugumai senu/lubu, vis teik reikia iskiyesti kvalifikuota specialista, kuris patikrintu, ar medziagos pritaikytos tam senu/lubu tipui. Sienos/lubos turi buti pakankamai storos, kad islaikyt gaubto svor.

Veikimas

Sis produktas yra skirtas naudoti su Elica radijo bangu valdymo pultu, kuris yra pridetas prie Produkto arba jj galima jsigyi atskirai kaip prieda.

Tam, kad galétumete gartrauki kontroliuoti radioj bangu valdymo pultu, reikia atlikti susiejimo procedura.

DÉMESIO!

Norint pradeti, reikia atjungti ir vél prijungti gartrauki prie elektrós tinklo ir atlikti susiejimo procedūr per pirma minute nuo tada, kai pradedama tiekti energia.

Perskaitykite prie radijo bangu valdymo pulto pridetas instrukcijas, kuriose pateikiama visa informacija apie jo susiejima ir teisinga naudojima.

Pastaba: nuotolinio valdymo pultu galima uzprogramuoti ijsungimo delsa, atsiizvelgiant i tu metu aktyvu siurbimo greiti (galia):

1 greitis (nedidelis siurbimas): 20 minuciu
2 greitis (vidutinis siurbimas): 15 minuciu
3 greitis (didelis siurbimas): 10 minuciu

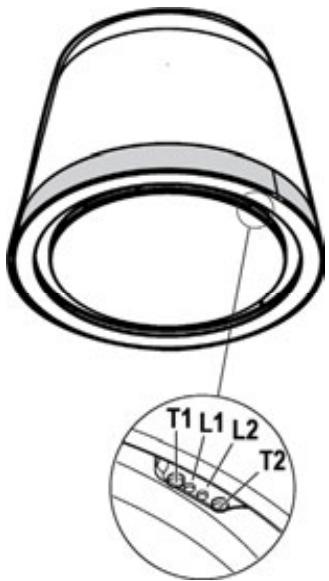

T1. Siurbimo greicio (galios) valdymo mygtukas. Spauskite kelis kartus, kol pasirinksite nomira greit: Greitis „lsjungta“ – L1 LED: ijsjungtas

1 greitis (nedidelis siurbimo greitis) - L1 LED: Žalia šviesa
L2 LED mirksi zalia spalva, jei suaktyvinta gartraukio isjungimo delsa (tik su nuotolinio valdymo pultu).
2 greitis (vidutinis siurbimo greitis) - L1 LED: geltona sviesa
L2 LED mirksi geltona spalva, jei suaktyvinta gartraukio isjungimo delsa (tik su nuotolinio valdymo pultu).
3 greitis (didelis siurbimo greitis) - L1 LED: zydra svesa
L2 LED mirksi zydra spalva, jei suaktyvinta gartraukio isjungimo delsa (tik su nuotolinio valdymo pultu).
4 greitis (labai didelis siurbimo greitis) - L1 LED: zydras mygtukas
1 pastaba: 4 greitis trunka ribota laika (5 minutes); po to gartraukis automatiskai pereina i 2 greitj.

T2. Apšviétrimo reguliavimo mygtukas (kaitlentés apšviētimas / aplinkos apšviētimas)

Trumpai paspauskite, norédami ijungti kaitlentes apśvietima

Paspauskite ir palaiky kite, noredami jjungti, ijsungti ir reguliuoti aplinkos apsvietimo intensvsuma

Pastaba: aplinkos apsvietimo fungcija veikia tik tam tikruose modeliuose.

Tepalo filtroprisisotinimo signalas - L1 LED: raudona sviesa

Signalas matomas mażdaug minute isjungus gartraukj.

Kai pasirodo šis signalas, atlikite tepalo filtro technine priežiūr.

Anglies filtroprosisotinimo signalas-L1LED: mirksinti raudona sviesa

Kai pasirodo šis signalas, atlikite angies filtro technine priežiura.

Anglies filtroprisisotinimo signalo isjungimas / suaktyvinimas:

Sis signalas paprastai buna suaktyvintas; noredami isjungti:

kai gartraukis isjungtas, vienu metu spauskite mygtukus T1 ir T2, kol isgirsde garso signala (pytelejima).

L1 LED užsidega ir nuolat dega raudona spalva (signalas suaktyvintas), o po to pradeda mirkseti (signalas ijsjungtas).

Pakartokite veiksma, jei norite iš anksto suaktyvinti signala, L1 LED mirksi raudona spalva (signalas ijsjungtas) irisijungia degli nuolat (signalas suaktyvintas).

Filtru prisisotinimo signalo nustatymas iš naujo

Kai gartraukis ijsjungtas vienu metu spauskite mygtukus T1 ir T2 maziausiai 5 sekundes ir L1 LED daugiau neberodys pris isotinimo signalo.

Pakartokite veiksma, jei venu metu rodomas abiejü filtru signalas.

Apie atlikta nuotolinio valdymo pulto susiejima patvirtina degantys abu sviesos diodai.

Prieziura

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENU AR INSTRUMENTU!

Nenaudokite abrazyviniu valymo priemoniu. NENAUDOKITE SPIRITO!

Nuroliebalu saugantis filtras

28-29-30 pav.

Démesio! Attike filtro priežiūros operacijas, PIRMIAUSIA i atitinkama dékla jstatykite rebalu filtra, ir tik PASKUI - anglies filtra. Pastarasis yra apviktas ir užplombuotas audinyje.

Kai vél i savo vieta statysite dékla, jsitikinkite, kad matomas tik riebaluy filtras.

Anglies filtras (tik filtravimo režimu)

28-29-30 pav.

Naikina nemalonius kvapus, atsirandancius maisto gaminimo metu.

Démesio! Anglies filtras yra apviktas ir užplombuotas specialiame audinyje, todél yra lengvai atpažistamas. Atlikdami filtro ismontavimo, prieziūros ir valmyo operacijas elkités su filtru atsargiai, kad jo nepažeistumete ar nepraplěstumete apvalkalo.

Anglies filtra plaukite kas du mènesius (ar kai filtru perpildymo indikacjosystema, jei tokia numatya turimame modelyje, rodo tokia būtinybe) karstu vandeniu su atitinkamais plovklais arba indaploveje 65^ temperaturoje (plaunant indaploveje, nustatykite vilpna plovimo cikla, plaukite atskirai nuo kitu induj). Pasalinkite vandens pertekli nepažeisdami filtro, po to 10 minučijděkite ji iiki 100^ kaitinta orkaite, kad visai išdžüt. Keiskite kempinèle kas 3 metus arba kiekviena karta pažeidus audini.

Démesio! Atliké filtró priežiuros operacjas, PIRMIAUSIA i atitinkama dékla jystakyte rebalu filtrà, ir tik PASKUI - anglies filtrà. Pastarasis yra apviktas ir užplombuotas audinye.

Kai vél i savo vieta statysite dékla, isitikinkite, kad matomas tik riebaluy filtras.

Lempu keitimas

29 pav.

Gartraukyje irengta diodu technologijos apsvietimoSYSTEMA.

Diodai uztkirna optimalu apsvietima, be to, ju naudojimo laikas iki 10 kartu ilgesnis nei tradiciniu lempuciu, taigi sutaupoma 90% elektros energijos.

Dél lempu pakeitimo, susisiekite su atsarginiu daliu autorizuotu centru.
